高空大跨度悬挑现浇结构

高空大跨度悬挑结构支撑体系施工技术摘要：随着社会的发展以及经济水平的不断提高，高层、超高层、大跨度等建筑拔地而起。

在高层建筑施工过程中，高空大跨度悬挑混凝土结构由于位置高、跨度大、自重大、易受到外界作用力的影响而无法直接采用落地式脚手架作为支撑体系，本文根据施工现场实例，介绍了高空悬挑结构模架支撑体系的设计和施工方法，以及这种施工方法的实践效果和优点。

关键词：高层建筑、框架剪力墙结构、大跨度悬挑模架、支撑体系、施工技术1 引言建筑的任务是全面贯彻经济、适用、安全、美观的方针，随着现代社会经济的发展以及人民生活水平的日益提高，人们已不仅仅满足于建筑物的安全性、适用性、耐久性等基本要求，而是对建筑物的美观提出了更高层次的要求；在高达数十米的公共建筑塔楼，为达到空旷、通透、视野开阔的建筑效果，实现环境的通透和视觉的变化，突出建筑物的雄姿风韵，经常会在半空中设计突出于建筑整体的悬挑钢筋混凝土结构。

但在实现这些造型效果的同时，也给施工带来了很大的难度。

一般高空悬挑结构支模施工的特点有跨度大、高度高、施工荷载大、易受到外界作用力的影响，本文将以工程实例，简要分析高空大跨度悬挑结构模架支撑体系的施工技术，以供相关技术人员参考。

2 施工技术要求对高空悬挑结构的施工，一般要求满足建筑物高度和跨度的要求，根据不同的施工荷载采用不同的施工方式；荷载不大于连续三层结构自重，可采用架设钢结构平台，并在钢平台上搭设模板支撑体系的施工方法。

这种高空大悬挑结构的施工方法充分利用原有结构条件，在高空大悬挑结构的下一层安装钢结构悬挑主梁，并在悬挑主梁上安装纵向工字钢，形成安全、稳定、可靠的承重操作平台，悬挑主梁底部设置斜撑，将上部荷载通过斜撑传递到底部结构层。

在平台上搭设模板体系，施工高空大悬挑的钢筋混凝土结构。

此外，这种高空大悬挑结构的施工方法，能够充分利用结构自身的承载力，钢平台受力明确、安全可靠、工艺简单，钢平台材料回收利用率高，经济合理，节约了地基基础加固及搭设落地式支撑脚手架的大量投入，减轻了劳动强度。

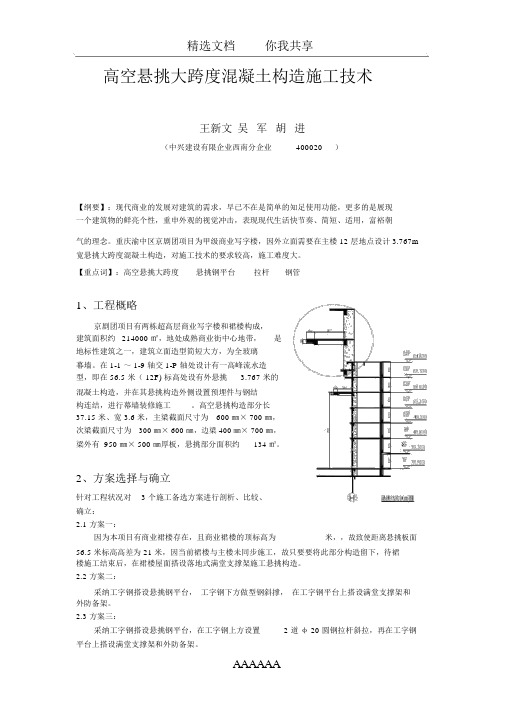

精选文档你我共享高空悬挑大跨度混凝土构造施工技术王新文吴军胡进（中兴建设有限企业西南分企业400020）【纲要】：现代商业的发展对建筑的需求，早已不在是简单的知足使用功能，更多的是展现一个建筑物的鲜亮个性，重申外观的视觉冲击，表现现代生活快节奏、简短、适用，富裕朝气的理念。

重庆渝中区京剧团项目为甲级商业写字楼，因外立面需要在主楼 12 层地点设计 3.767m 宽悬挑大跨度混凝土构造，对施工技术的要求较高，施工难度大。

【重点词】：高空悬挑大跨度悬挑钢平台拉杆钢管1、工程概略京剧团项目有两栋超高层商业写字楼和裙楼构成，建筑面积约214000 ㎡，地处成熟商业街中心地带，是地标性建筑之一，建筑立面造型简短大方，为全玻璃幕墙。

在 1-1 ～ 1-9 轴交 1-P 轴处设计有一高峰流水造型，即在 56.5 米（ 12F) 标高处设有外悬挑 3.767 米的混凝土构造，并在其悬挑构造外侧设置预埋件与钢结构连结，进行幕墙装修施工。

高空悬挑构造部分长37.15 米、宽 3.6 米，主梁截面尺寸为600 ㎜× 700 ㎜，次梁截面尺寸为300 ㎜× 600 ㎜，边梁 400㎜× 700 ㎜，梁外有 950 ㎜× 500 ㎜厚板，悬挑部分面积约134 ㎡。

2、方案选择与确立针对工程状况对 3 个施工备选方案进行剖析、比较、确立：2.1 方案一：因为本项目有商业裙楼存在，且商业裙楼的顶标高为米，，故致使距离悬挑板面56.5 米标高高差为 21 米，因当前裙楼与主楼未同步施工，故只要要将此部分构造留下，待裙楼施工结束后，在裙楼屋面搭设落地式满堂支撑架施工悬挑构造。

2.2 方案二：采纳工字钢搭设悬挑钢平台，工字钢下方做型钢斜撑，在工字钢平台上搭设满堂支撑架和外防备架。

2.3 方案三：采纳工字钢搭设悬挑钢平台，在工字钢上方设置 2 道φ 20 圆钢拉杆斜拉，再在工字钢平台上搭设满堂支撑架和外防备架。

高层大跨度悬挑结构模板支撑技术要点分析摘要：高层建筑为追求立面观感效果，通常设计外立面高空时会有向外延伸悬挑造型，高空悬挑结构施工目前较多采用悬挑承力支撑体系，而替代了以往常规使用的落地钢管扣件式满堂脚手架形式。

本文以所实施的项目分别从方案比选、施工顺序、悬挑支撑架体系参数、悬挑支撑架施工工艺以及模板支撑架检查与验收等方面阐述高层建筑悬挑结构模板体系的应用，该体系施工过程不仅安全可靠、施工便利，还大大降低了劳动强度、节约周转料具，取得了较好的社会效益和经济效益。

关键词：高空大跨度；悬挑结构；模板支撑技术对于高层悬挑大跨度建筑的工型钢和三角架用作承重架，要运算架体，架起ADG受重脚支架，现好做好测验，使用科技方法正确的操作顺序才可以保证支架的安全结构，安全操作施工。

运用悬挑结构模板支撑架施工技术可以保障在施工进程中减少任何安全隐患问题的出现，施工人员在施工过程中通过这项技术可以有效采取的施工中的安全防护措施，从而确保施工全部过程的安全稳定。

并且当全部针对外部的施工结束后，施工人员也要为后面的施工而进行支撑架的保留，与此同时施工人员在施工进程中还要针对支撑架进行适当的维护保养。

目前施工人员改革新并加强了悬挑结构支撑架的应用方式，最终将悬挑钢梁和双拼钢管组合的方法构成支架支撑体系。

1、工程概述及施工难点1.1概述。

本次分析的办公大楼总面积为83428平方米，采用核心筒框架，地上建设二十六层，地下建设两层，99.20米的总高度，深埋基础1010.87米。

七层以下到一层都是4.2米层高，八层到二十层是标准层，三点七米层高，二十二层之上就是采用外侧结构朝内缩小。

屋顶悬挑梁板采用26层的顶板制作，屋里面的长度为八十五米，左右宽度为二十七点五米，梁板的平面面积七百五十平米。

复杂是悬梁的主要特点，目前分析的案例以六米跨度的承重支架悬挑结构和操作施工分析。

1.2施工难点。

第一个，本建筑是九十九点二米的悬挑组织建筑，其难度是很大的。

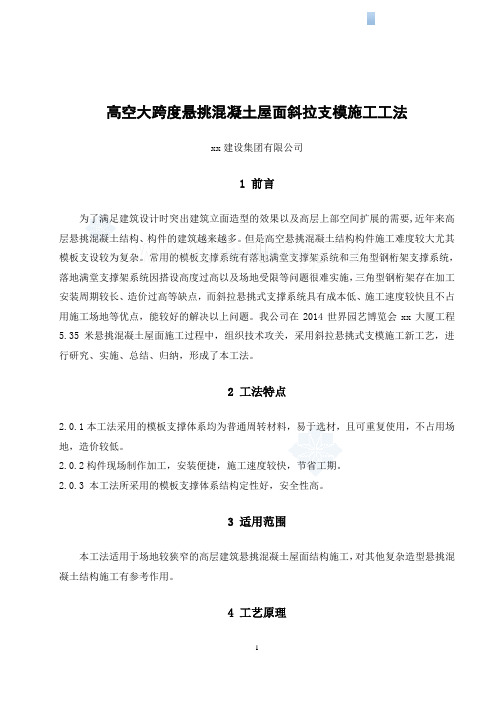

高空大跨度悬挑混凝土屋面斜拉支模施工工法xx建设集团有限公司1 前言为了满足建筑设计时突出建筑立面造型的效果以及高层上部空间扩展的需要,近年来高层悬挑混凝土结构、构件的建筑越来越多。

但是高空悬挑混凝土结构构件施工难度较大尤其模板支设较为复杂。

常用的模板支撑系统有落地满堂支撑架系统和三角型钢桁架支撑系统，落地满堂支撑架系统因搭设高度过高以及场地受限等问题很难实施，三角型钢桁架存在加工安装周期较长、造价过高等缺点，而斜拉悬挑式支撑系统具有成本低、施工速度较快且不占用施工场地等优点，能较好的解决以上问题。

我公司在2014世界园艺博览会xx大厦工程5.35米悬挑混凝土屋面施工过程中，组织技术攻关，采用斜拉悬挑式支模施工新工艺，进行研究、实施、总结、归纳，形成了本工法。

2 工法特点2.0.1本工法采用的模板支撑体系均为普通周转材料，易于选材，且可重复使用，不占用场地，造价较低。

2.0.2构件现场制作加工，安装便捷，施工速度较快，节省工期。

2.0.3 本工法所采用的模板支撑体系结构定性好，安全性高。

3 适用范围本工法适用于场地较狭窄的高层建筑悬挑混凝土屋面结构施工，对其他复杂造型悬挑混凝土结构施工有参考作用。

4 工艺原理4.0.1斜拉悬挑支模体系由水平悬挑的工字钢、斜向拉结钢筋及搭设在工字钢上的模板支架组成。

工字钢作为模板支架的基础，每根工字钢由两根锚固于上层结构边梁的斜向钢筋拉结，屋顶结构荷载、施工荷载、模板架自重等由模板支架传递至工字钢梁，继而全部由由斜拉钢筋承担。

斜拉悬挑支模体系示意详见图4.0.1。

4.0.2斜拉悬挑支模体系须按下面方法进行计算。

1 荷载计算分析见式4.0.2-1。

S=1.2 Q1＋1.4 Q2 （4.0.2-1）图4.0.1 斜拉悬挑支模体系示意式中：Q1——恒荷载，包括结构、模板架自重等；Q2——活荷载，包括施工活荷载等。

由荷载S值通过力学分析计算即可求得最大轴力Nmax、最大弯矩Mmax。

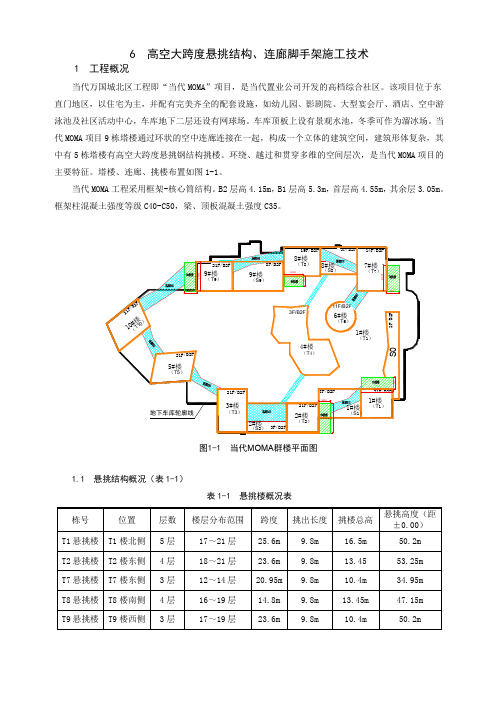

21F/B2F19F/B2F21F/B2F 21F/B2F21F/B2F21F/B2F21F/B2F14F/B2F11F/B2F3F/B2F2F /B 2F8F/B2F3F/B2F3F/B2F8F/B2F5#楼10#楼S 0（T3）地下车库轮廓线980021000980014800980024000260009800980024000（T5）（T10）3#楼（T 2）2#楼2#楼（S 2）（T 1）1#楼（S 1）1#楼（T 7）7#楼（T 8）8#楼（S 8）8#楼（T 9）9#楼（S 9）9#楼（T 1）1#楼（T 6）6#楼（T 4）4#楼图1-1 当代MOMA 群楼平面图6 高空大跨度悬挑结构、连廊脚手架施工技术1 工程概况当代万国城北区工程即“当代MOMA ”项目，是当代置业公司开发的高档综合社区。

该项目位于东直门地区，以住宅为主，并配有完美齐全的配套设施，如幼儿园、影剧院、大型宴会厅、酒店、空中游泳池及社区活动中心，车库地下二层还设有网球场。

车库顶板上设有景观水池，冬季可作为溜冰场。

当代MOMA 项目9栋塔楼通过环状的空中连廊连接在一起，构成一个立体的建筑空间，建筑形体复杂，其中有5栋塔楼有高空大跨度悬挑钢结构挑楼。

环绕、越过和贯穿多维的空间层次，是当代MOMA 项目的主要特征。

塔楼、连廊、挑楼布置如图1-1。

当代MOMA 工程采用框架-核心筒结构。

B2层高4.15m ，B1层高5.3m ，首层高4.55m ，其余层3.05m 。

框架柱混凝土强度等级C40-C50，梁、顶板混凝土强度C35。

1.1 悬挑结构概况（表1-1）表1-1 悬挑楼概况表栋号位置层数 楼层分布范围 跨度 挑出长度 挑楼总高 悬挑高度（距±0.00）T1悬挑楼 T1楼北侧 5层 17～21层 25.6m 9.8m 16.5m 50.2m T2悬挑楼 T2楼东侧 4层 18～21层 23.6m 9.8m 13.45 53.25m T7悬挑楼 T7楼东侧 3层 12～14层 20.95m 9.8m 10.4m 34.95m T8悬挑楼 T8楼南侧 4层 16～19层 14.8m 9.8m 13.45m 47.15m T9悬挑楼 T9楼西侧 3层17～19层23.6m9.8m10.4m50.2m1.2 钢结构连廊概况（表1-2）表1-2 钢结构连廊概况表编号长（m）宽（m）高（ｍ）底部标高（ｍ）钢连廊拼装位置B12 37.438 5.7 7.74 50.375 S1屋面B23 33.85 13.9 8.35 48.05 S2屋面B78 35.244 3.057 4.84 35.1 S8屋面B35 34.169 2.9 4.84 50.35 车库顶板B50 24.88 3.94 4.84 47.3 车库顶板B90 54.582 4 7.665 41.2 车库顶板B67 19.327 6.7～10.4 4.84 35.1 车库顶板B89 44.365 3.236 7.715 38.325 S9屋面及楼外架体2 工程特点与难点2.1 工程特点2.1.1 结构形体复杂存在大跨度的悬挑结构，并且悬挑部位位置高，悬挑结构底板距地34m到50m 左右不等。
