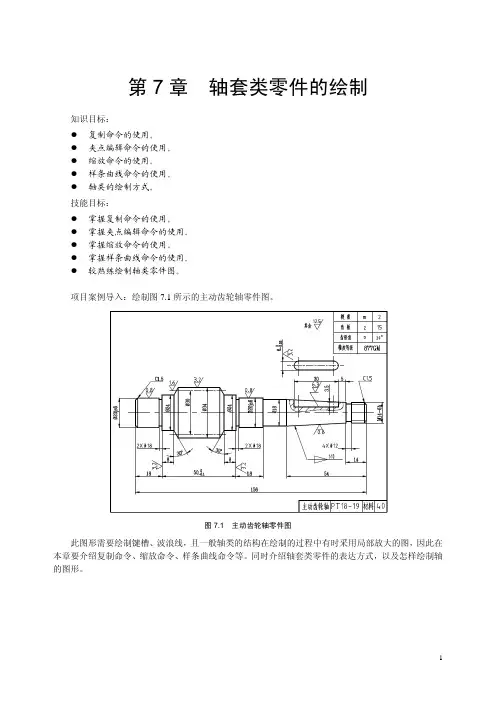

第7章轴套类零件的绘制知识目标:z复制命令的使用。
z夹点编辑命令的使用。
z缩放命令的使用。
z样条曲线命令的使用。
z轴类的绘制方式。
技能目标:z掌握复制命令的使用。
z掌握夹点编辑命令的使用。
z掌握缩放命令的使用。
z掌握样条曲线命令的使用。
z较熟练绘制轴类零件图。
项目案例导入:绘制图7.1所示的主动齿轮轴零件图。
图7.1 主动齿轮轴零件图此图形需要绘制键槽、波浪线,且一般轴类的结构在绘制的过程中有时采用局部放大的图,因此在本章要介绍复制命令、缩放命令、样条曲线命令等。
同时介绍轴套类零件的表达方式,以及怎样绘制轴的图形。
7.1 基础知识7.1.1 复制命令复制(copy)命令是指从源对象以指定的角度和方向创建对象的副本,复制命令连续将选定的对象粘贴到指定位置,直至按回车键或Esc键退出复制命令。
复制命令的打开方式如下。
z菜单命令:【修改】|【复制】。
z【功能区】选项板:【常用】|【修改】复制按钮。
z修改工具栏:。
z命令行:输入copy后按Enter键或空格键。
复制命令的操作步骤如下。
命令: _copy选择对象: 选择要复制的对象。
选择对象: 继续选择要复制的对象或者按Enter键结束选择。
指定基点或 [位移(D)] <位移>:指定复制的对象移动的基准点。
指定第二个点或 [退出(E)/放弃(U)] <退出>:指定要粘贴的位置。
指定第二个点或 [退出(E)/放弃(U)] <退出>:继续指定位置复制或者按Enter键结束复制命令。
实例7.1利用复制命令绘制如图7.1所示的图形。
先绘制图7.2所示的原图。
复制的具体步骤如下。
命令: _copy选择对象: 选择两个圆。
选择对象: 按Enter键完成选择。
指定基点或 [位移(D)] <位移>: 指定要复制对象的基点为圆心。
指定第二个点或 <使用第一个点作为位移>: 指定要复制到的第一点矩形角顶点。
指定第二个点或 [退出(E)/放弃(U)] <退出>: 指定要复制到的第二点矩形角顶点。
第7章 机械加工工艺规程习 题7-1 T 形螺杆如图7-1所示。
其工艺过程如下,请分出工序、安装、工位、工步及走刀。
⑴ 在锯床上切断下料Φ35×125;⑵ 在车床上夹一头车端面,打顶尖孔;⑶ 用尾架后顶尖顶住工件后,车Φ30外圆及T20外圆(第一刀车至Φ24,第二刀车至Φ20),车螺纹,倒角;⑷ 在车床上车Φ18外圆及端面;⑸ 在卧式铣床上用两把铣刀同时铣Φ18圆柱上的宽15的两个平面,将工件回转90°(利用转台),铣另两个面,这样作出四方头。
图7-17-2 如图7-2所示套筒零件,加工表面A 时要求保证尺寸10+0.10mm ,若在铣床上采用静调整法加工时以左端端面定位,试标注此工序的工序尺寸。
7-3 如图7-3所示定位套零件,在大批量生产时制定该零件的工艺过程是:先以工件的右端端面及外圆定位加工左端端面、外圆及凸肩,保持尺寸5±0.05mm 及将来车右端端面时的加工余量 1.5mm ,然后再以已加工好的左端端面及外圆定位加工右端端面、外圆、凸肩及内孔,保持尺寸60-0.25 mm 。
试标注这两道工序的工序尺寸。
图7-2 图7-32⨯45︒7-4 如图7-4所示为一锻造或铸造的轴套,通常是孔的加工余量较大,外圆的加工余量较小,试选择粗、精基准。
7-5 试提出成批生产如图7-5所示零件的机械加工工艺过程(从工序到工步),并指出各工序的定位基准。
7-6 图7-6所示的轴类零件,在卧式铣床上,采用调整法且用两把铣刀组合在一起同时加工两个槽。
当此工序以大端端面为轴向定位基准时,根据零件图,重新标注工序尺寸A 。
图7-4图7-57-7 某零件的最终尺寸要求如图7-7(a )所示,加工顺序见图7-7(b ),求钻孔工序尺寸F 。
复 习 思 考 题 7-1 什么是机械加工工艺规程?其设计步骤和内容是什么?工艺规程设计卡片的形式。
7-2 生产类型分为哪几类?零件的生产纲领与哪些因素有关?7-3 什么是工序、安装、工位、工步、走刀?工序划分在工厂设计中有什么重要作用? 7-4 基准、设计基准、工艺基准、定位基准、测量基准、装配基准的概念。
第7章零件图
一、表面粗糙度的标注7-1 已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。
-99-
班级:姓名:学号:
二、公差与配合的标注7-2按题目要求标注公差与配合。
-100-
Φ15H7/g6 基准制:基孔制
配合种类:间隙配合
-101-
-102-
三、形位公差的标注 7-3 把用文字说明的形位公差,用代号标注在图上。
班级:姓名:学号:
四、读零件图7-4 读齿轮轴零件图,在指定位置补画断面图,并完成填空题。
-103-。
-104-
-105-
7-5 读顶杆零件图,并完成填空题。
-106-。
-107-
7-6读端盖零件图,并完成填空题。
-108-
-109-
7-7读轴架零件图,并完成填空题。
-110-
7-8读弯臂零件图,并回答下列问题。
-111-
-112-
-113-。
第7章零件图
一、表面粗糙度的标注7-1 已知平面立体的两视图,完成三视图,并求出其表面上点的另二个投影。
-99-
二、公差与配合的标注7-2按题目要求标注公差与配合。
-100-
Φ15H7/g6 基准制:基孔制
配合种类:间隙配合
-101-
-102-
三、形位公差的标注 7-3 把用文字说明的形位公差,用代号标注在图上。
四、读零件图7-4 读齿轮轴零件图,在指定位置补画断面图,并完成填空题。
-103-。
-104-
-105-
7-5 读顶杆零件图,并完成填空题。
-106-。
-107-
7-6读端盖零件图,并完成填空题。
-108-
-109-
7-7读轴架零件图,并完成填空题。
-110-
7-8读弯臂零件图,并回答下列问题。
-111-
-112-
-113-。
