AAO+滤布滤池工艺在农村生活污水处理中案例分析AAO+滤布滤池工艺在农村生活污水处理中案例分析1. 引言随着人口的增长和农村工业的发展，农村生活污水处理成为一个越来越迫切的问题。
传统的农村生活污水处理方法存在着工艺复杂、运行维护困难、处理效果差等问题。
因此，探索一种适合农村生活污水处理的简便高效工艺，具有重要的实际意义。
2. AAO+滤布滤池工艺概述2.1 AAO工艺AAO（Aerobic-Anoxic-Oxic）工艺是一种基于好氧-厌氧-好氧的序批式反应器。
该工艺通过有氧、无氧和好氧反应区的结合，有效地去除污水中的有机物和氮磷等污染物。
AAO工艺具有反应时间短、污泥产量低、运行稳定等优点。
2.2 滤布滤池工艺滤布滤池工艺是一种利用滤布材料进行固液分离的污水处理工艺。
该工艺结构简单，操作维护方便，且能够高效地去除污水中的悬浮物和颗粒有机物。
滤布滤池工艺在农村地区应用广泛，成本低廉，操作简便。
3. 案例分析在某农村地区，选择AAO+滤布滤池工艺对生活污水进行处理。
处理过程如下：先将污水引入AAO工艺系统，通过好氧-厌氧-好氧的处理步骤，去除大部分有机物和氮磷等污染物。
然后，将AAO处理后的污水进入滤布滤池，通过滤布材料的过滤作用，去除悬浮物和颗粒有机物。
最后，经过消毒处理，将处理后的水体回用于农田灌溉或者河流补给。
通过监测和分析，得出以下结果：3.1 污水处理效果显著经过AAO+滤布滤池工艺处理后，生活污水中的悬浮物、颗粒有机物、氮磷等污染物得到有效去除，出水水质明显改善，符合国家农田灌溉水标准和河流补给要求。
3.2 操作维护简便AAO+滤布滤池工艺工作过程中，操作维护要求较低，不需要大量人力和物力投入。
AAO工艺系统的运行稳定，滤布材料更换周期较长，减少了运行成本和操作负担。
3.3 节约成本相比传统的农村生活污水处理方法，AAO+滤布滤池工艺所需设备简单，建设成本较低。
同时，处理后的水体可回用于农田灌溉，减少了用水成本。
![滤布滤池彩页[指南]](https://img.taocdn.com/s1/m/ad148de805a1b0717fd5360cba1aa81145318f5e.png)
滤布滤池用途：滤布滤池工艺是一种深度处理或中水回用处理的先进工艺，通常设置于二级生化处理系统之后，用于过滤二沉池出水，对于悬浮物、COD、磷等污染物的进一步去除有很好效果。
这种工艺尤其适用于高标准排放要求的新建污水处理厂和已建成污水厂的提标改造。
图1 滤布滤池图2 结构示意图（图中马达改为电机两个字）结构、原理：滤布滤池主要由箱体、滤盘、空心转轴、清洗机构、排泥机构、驱动机构、抽吸泵、阀机构、电气控制组成（详见图2）。
１、箱体：碳钢焊接防腐处理，箱体结构紧凑，重量轻，占地面积小。
也可根据现场条件做成钢砼结构。
2、滤盘：每个滤盘由6个独立的分片组成并覆盖以滤布。
3、空心转轴：采用优质钢材焊接而成，中空管既可输送清水又可带动滤盘旋转。
4、清洗机构：由清洗吸口、管道、夹紧装置、支架部件等组成。
用于滤布的清洗。
5、驱动机构：由减速机、链轮、链条等组成，用来带动空心转轴和滤盘转动。
6、排泥机构：由排泥吸口、管道、排泥吸口支架部件等组成。
用于排出滤池底部的污泥。
7、抽吸泵、阀机构：由离心泵、管道、电动球阀组成，用于清洗和排泥。
8、电气系统：由电控箱、PLC、触摸屏、液位监测等电控元件组成，用于控制反洗、排泥过程，使其运行自动化，并可调整反洗间隔时间、排泥间隔时间。
原水进入滤池后，在重力压差的作用下，通过固定在空心转轴上的微孔滤布进入虑盘，固体悬浮物被截留在滤布外侧，过滤液通过虑盘向空心转轴汇集并流入出水槽，经出水堰板引流排出滤池。
过滤过程中，污泥吸附于滤布外侧，逐渐形成污泥层，随着滤布上污泥的积累，滤布过滤阻力增加，池内液位逐渐升高，当液位上升到设定值时，PLC 同时开启反抽吸泵及传动装置，使滤盘转动，固定于滤布外侧的清洗装置与滤布表面摩擦，刮去并吸走滤布表面的污泥，完成滤布清洗，池底设排泥管，通过时间设定,由PLC 自动开启排泥泵将沉降在池底的污泥排出。
特点：◆ 设备全自动运行，无需人员值守◆ 可以有效除低SS 浓度，去除率可达75%以上，进水加药处理后也可降低CODcr 、BOD5和TP 浓度；◆ 滤盘垂直设计，大颗粒污泥直接沉降到池底，降低了过滤负荷；◆ 清洗和过滤过程可同步进行，提高了设备使用效率；◆ 采用了创新型设计，滤盘易于更换；◆ 采用负压抽吸方式清洗滤布，不需要储水池，节约了成本。
滤布滤池（图1）是目前世界上先进的过滤器之一，目前在全世界已经有700个污水厂采用该项技术。
微滤布过滤系统与砂滤相比，在技术和经济指标方面都有很多优势。
技术上：处理效果好并且水质水量稳定；运行维护简单方便；经济上：设备闲置率低，总装机功率低；设备简单紧凑，附属设备少，整个过滤系统的投资低并且占地小，处理效果好，出水水质高。
滤布滤池主要用于冷却循环水处理、废水的深度处理后回用。
作为冷却水、循环水过滤后回用：进水水质SS≤30mg/L以下，出水水质SS≤10mg/L。
用于污水的深度处理，设置于常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统之后，可用于以下领域：①去除总悬浮固体②结合投加药剂可去除磷③可去除重金属等。
滤布转盘过滤器用于过滤活性污泥终沉池出水，设计水质：进水SS：30mg/L，出水SS≤10mg/L，实际运行出水更优质。
工作原理：原水进入滤池经挡板消能后，通过固定在支架上的微孔滤布，固体悬浮物被截留在滤布外侧，过滤液通过中空管收集，重力流通过溢流槽排出滤池。
过滤中，污泥吸附于滤布外侧，逐渐形成污泥层，随着滤布上污泥的积累，滤布过滤阻力增加，池内液位逐渐升高，当液位上升到设定值时，PLC同时开启反抽吸泵及传动装置，圆盘转动过程中，固定于滤布外侧的刮板与滤布表面摩擦，刮去滤布表面的污泥，同时圆盘内的水被由内向外抽吸，清洗滤布微孔中的污泥，池底设排泥管，通过时间设定,由PLC自动开启排泥泵将污泥排出。
结构：纤维转盘滤池主要由箱体、滤盘、清洗机构、排泥机构、中心管、驱动机构、电气控制、泵、阀机构组成（详见图2）。
１、箱体：碳钢焊接，内部用进口防腐涂料，外部用宝塔山环氧富锌防腐漆处理，箱体结构紧凑，重量轻，占地面积小。
副箱可调节水位落差的大小。
2、滤盘：每个滤盘由6个独立的分片组成，上面覆盖以滤布及衬底。
3、清洗机构：由清洗吸口、管道、清洗吸口支架部件等组成。
用于滤布的清洗。

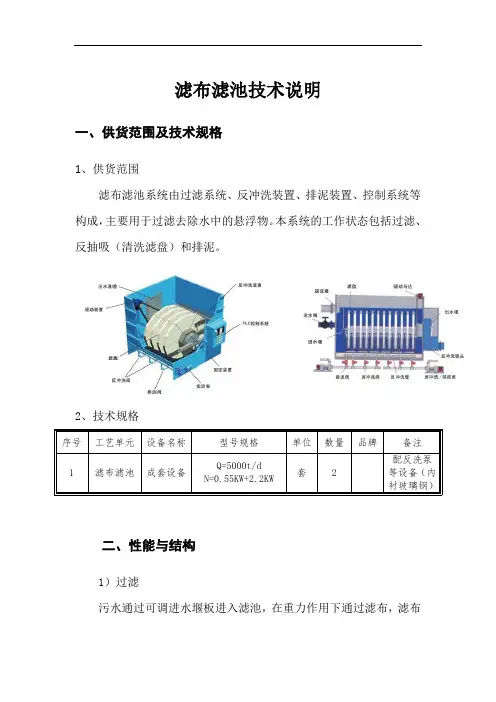

滤布滤池技术说明一、供货范围及技术规格1、供货范围滤布滤池系统由过滤系统、反冲洗装置、排泥装置、控制系统等构成，主要用于过滤去除水中的悬浮物。
本系统的工作状态包括过滤、反抽吸（清洗滤盘）和排泥。
2、技术规格二、性能与结构1）过滤污水通过可调进水堰板进入滤池，在重力作用下通过滤布，滤布为纤维编织毛绒滤布，滤布在水压作用下，表面具有的纤维编织毛绒形成有序的倒伏层，形成了过滤精度为10微米的过滤间隙，SS颗粒被毛绒滤布有效截留。
滤后水在滤盘内外压力差作用下，经滤盘侧上方的出水管(或出水渠)汇集入总出水管（或出水渠）排出。
整个过滤进程中，滤盘与吸盘均保持静止，过滤为24h连续进程。
2）反抽吸随着过滤的进行，滤布上截留的物质增多，过滤速度逐渐减小，滤池中的水位上升。
当水位上升到设定的反抽吸水位时，控制系统启动反抽吸组件，开始清洗滤布。
反抽吸时，滤盘保持静止，吸盘在反抽吸泵的作用下形成负压，在电机驱动下以0.5-1转/分钟的速度紧贴滤盘表面旋转。
由于负压的作用，滤布上原本倒伏的毛绒纤维竖起张开，截留在毛线纤维间的固体被释放，同时滤盘中的水由内向外吸出，将滤盘上沉积的污泥颗粒一同带出，达到清洗滤盘的目的。
具体的反抽吸过程如下：反抽吸泵启动，PLC控制电动阀分时顺序启动，每次清洗两个滤盘，交替清洗，逐步完成对整条滤布滤池渠内所有滤盘的反抽吸过程，反抽吸过程不影响过滤的正常进行。
反抽吸产生的泥渣排入污水厂排污管道。
3）排泥过滤过程中，进水中比较大的固体会自然沉降到斗形池底，反抽吸泵定期将这些污泥抽吸送到指定设施进行处理。
本系统采用特有的专利设计，过滤系统由标准过滤模块组成。
每4个过滤盘片组成一个标准过滤模块，可完成进水、过滤、出水、反抽吸和排泥的过程。
系统安装、运行和维护均更加方便和可靠。
系统特征及优势出水水质好且稳定。
滤布滤池系统采用纤维编织毛绒滤布，滤布平均网孔直径≤10 微米，有效过滤深度大于3mm。
固体粒子在有效过滤厚度中与滤布充分接触，超过尺寸的粒子被滤布俘获，滤后出水效果好。
一体化“AAO+滤布滤池”工艺处理小城镇污水的设计实例摘要：介绍广东茂名市某小城镇生活污水厂工程设计实例，处理规模为900 t/d。
污水处理采用一体化“AAO+滤布滤池”工艺，末端消毒选用了紫外线消毒，前端处理和生物处理采用集成的一体化钢砼结构，极大节省了占地及土建投资。
建成运营期间，该厂的出水可满足一级A处理标准。
此工程实例可为其他类似小规模城镇生活污水处理工程设计提供技术参数依据。
关键词：生活污水；一体化工艺；紫外线消毒前言：茂名市位于广东省的西南部，茂名地处粤港澳大湾区、北部湾城市群和海南自贸区三大国家级经济区的交会处。
近年来随经济发展不断提高，伴随着城镇化进程的加快和经济的不断发展，茂名市辖区内的小城镇的水环境也面临着严重的污染。
随着国家对小城镇生活污水处理的重视，小城镇污水亟需一套投资运行费用少，出水水质达标的处理工艺。
一体化池“AAO+滤布滤池”工艺将小城镇生活污水处理到排放标准已十分迫切。
本设计实例污水处理厂于2018年07月开工建设，并于2019年10月竣工，2019年10月开始运行，其服务范围为整个镇区中心区域的污水，服务范围面积约2.27平方公里，服务人口约95万人。
1、工程规模1.1 污水量预测及设计规模依据现场调研资料和参考《广东省用水定额》(DB44T1461-2014)及类似项目中确定的用水指标，该小城镇取人均最高日综合生活用水量指标150L/（cap·d），污水排放系数0.80，地下水渗入量10%，日变化系数1.4。
结合城市的发展和居民日用水量的增加，近期拟建污水处理厂的处理规模需预留一定余量。
因此，该镇污水处理厂处理规模取为900m3/d。
1.2 厂址选择厂址位于镇区南部，镇区纳污河涌的下游，厂址选择具有如下特点：①毗邻主干道和河涌，交通方便，便于尾水排放；②厂址位于河涌下游，地势相对较低，便于重力收水；③厂址处现状为非私有荒地，不存在拆迁问题。
2、进出水水质2.1 进水水质根据对本镇的现场实际现场调研情况和参考广东部分城镇污水处理厂实际进水水质，并适当考虑镇区发展需求，纳污范围内进水水质指标为：PH为6~9，COD≤220mg/L，BOD5≤120mg/L,SS≤200mg/L，NH3-N≤25 mg/L，TN ≤30 mg/L，TP≤5.0mg/L。
