除颤仪的操作流程图PPT(34张)

格式：ppt
大小：3.08 MB
文档页数：20

下载文档原格式

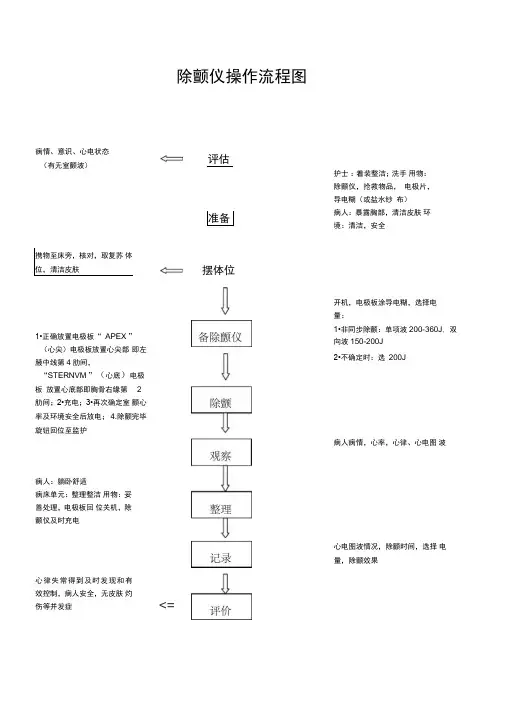

除颤仪操作流程图

除颤仪操作流程图
病情、意识、心电状态
（有无室颤波）
评估
准备护士：着装整洁；洗手用物：除颤仪，抢救物品，电极片，导电糊（或盐水纱布）
病人：暴露胸部，清洁皮肤环境：清洁，安全
携物至床旁，核对，取复苏体
位，清洁皮肤摆体位
1•正确放置电极板“ APEX ”
（心尖）电极板放置心尖部即左
腋中线第4肋间，
“STERNVM ”（心底）电极
板放置心底部即胸骨右缘第2
肋间；2•充电；3•再次确定室颤心
率及环境安全后放电；4.除颤完毕，
旋钮回位至监护
病人：躺卧舒适
病床单元：整理整洁用物：妥
善处理，电极板回位关机，除
颤仪及时充电
心律失常得到及时发现和有
效控制，病人安全，无皮肤灼
伤等并发症<= 开机，电极板涂导电糊，选择电
量：
1•非同步除颤：单项波200-360J, 双向波150-200J
2•不确定时：选200J
病人病情，心率，心律、心电图波
心电图波情况，除颤时间，选择电量，除颤效果。

除颤仪的使用ppt(共29张PPT)

(8)充电：充电前嘱其他人员不得接触病人、病床以及与
病人相连接的仪器设备以免触电，然后按下充电开关，屏幕显示到预定能量即为充满。 (9)充电完毕后将2个电极按电极上图示正确放在病人皮肤处，双手大拇指同时按下电极板上的放电键。
(10)放电完毕，观察病人心电图是否转复为窦性心律，若未转复为窦性心律，可增加电功率，再次复律。 (11) 操作完成后,将能量开关回复至零位,安置病人,监测心率, 心律,并遵医嘱用药。 (12)做好记录。
按钮1为能量选择键按钮2为充电键按钮3为放电键
图中白色按钮为放电键
体外电除颤操作示范
操作后评估
1除颤完毕立即观察患者心电图是否转复为窦性心律。 2.如果室颤,室扑等持续出现,复律失败，应重新充电, 间隔一定时间后重复步骤。 3.操作完成后,将能量开关回复至零位,安置病人,监测心率,心律,并遵医嘱用药。
非同步电除颤：
仅用于心室颤动和扑动，此时病人神志多已丧失，应立即除颤，除颤后通过心电示波器观察病人心律是否转为窦性。可多次证和禁忌证
一.适应证
(1)心室颤动、扑动是电复律绝对指证。 (2)心房颤动和扑动伴血流动力学障碍者。 (3)药物及其他方法治疗无效或有严重血流动力学障碍的阵发性室上心动过速、室性心动过速。预激综合征伴快速心律失常者。
注意事项
1.除颤仪应定时检查除颤器性能,及时充电，使用后做好消毒处理。
2.电极板涂导电膏时不可将2个电极板相互摩擦涂抹，电极板应与患
者皮肤密切接触,保证导电良好。 3.病人较瘦或皮肤不平整，可将2块蘸有生理盐水的纱布块直接
放在病人除颤部位。 4.电击时,任何人不得接触患者及病床,以免触电。
操作前准备
除颤机处于完好备用状态，准备抢救物品、导电糊、电极片等。

除颤仪之操作流程PPT课件

并发症应急处理方案
皮肤灼伤处理
一旦发生皮肤灼伤，立即停止使用除颤仪，清洁灼伤部位，涂抹烧伤药膏，并用无菌敷料包扎。
心肌损伤处理
如出现心肌损伤症状，立即给予患者吸氧、心电监护等急救措施，同时请心内科医生会诊，制定进一步治疗方案。
其他并发症处理
对于其他可能出现的并发症，如心律失常、呼吸困难等，根据具体情况采取相应的急救措施，并及时请相关科室医生会诊协助处理。
患者评估与沟通
ቤተ መጻሕፍቲ ባይዱ病情评估
了解患者的病情、病史及当前状况，判断是否需要使用除颤仪。
心电图监测
连接心电图监测设备，观察患者心电图波形，判断是否需要除颤。
与患者沟通
向患者解释除颤仪的使用目的和过程，取得患者的配合。
操作环境准备
环境安全
确保操作环境安全，无易燃、易爆物品，保持室内通风良好。
救援准备
心律失常识别与判断
心律失常类型
通过观察患者心电图波形，识别心律失常类型，如室颤、室速等。
判断是否需要除颤
根据心律失常类型及严重程度，判断是否需要使用除颤仪进行除颤治疗。
能量选择与充电过程
能量选择
根据心律失常类型及患者年龄、体重等因素，选择合适的除颤能量。
充电过程
按下除颤仪上的充电按钮，设备将开始充电，同时显示充电进度和所需能量。
皮肤灼伤预防措施
01
02
03
04
使用前检查
确保除颤仪电极片完好，无破损或过期情况。
清洁皮肤
在粘贴电极片前，清洁患者皮肤，去除油脂和污垢，确保皮
肤干燥。
合适的位置
将电极片粘贴在患者胸部的合适位置，避免在骨骼突出或皮

除颤仪的使用方法及操作流程PPT课件

心律判断
根据心电波形判断患者心律类型，如室颤、室速等恶性心律失常。
能量选择与充电
能量选择
根据患者病情和医生建议，选择合适的除颤能量。一般情况下，成人首次电击能量为200焦耳。
充电
按下除颤仪上的充电按钮，设备开始充电，同时显示屏显示充电进Hale Waihona Puke 和所选能量。实施电击除颤
电击准备
确保所有人员离开患者床边，停止其他医疗设备的使用，以免干扰除颤过程。
疗。
多种能量选择
根据病人情况和医生建议，可选择不同的电击能量进行治疗
。
语音提示功能
在操作过程中，除颤仪会通过语音提示指导操作者进行正确
操作。
数据记录与传输
除颤仪可记录治疗过程中的数据，并可将数据传输至其他设备或系统中进行分析和存储。
设备选型建议
根据医疗机构需求选择
不同医疗机构对除颤仪的需求不同，可根据机构规模、病人数量等因素选择合适的设备型号。
06
除颤仪维护保养与故障排除方法
日常清洁保养注意事项
保持除颤仪清洁干燥
定期使用温和的清洁剂和软布擦拭除颤仪外壳，确保没有灰尘、污渍或液体残留。
检查电极板和导线
确保电极板完好无损，导线没有磨损或断裂。如有损坏，应立即更换。
清洁电极板
使用前后应清洁电极板，确保其与患者皮肤良好接触。使用酒精棉球或专用清洁剂擦拭电极板，避免使用腐蚀性或尖锐物品。
患者意识与呼吸判断
检查患者是否有意识、呼吸是否正常。
与患者或家属沟通
简要说明除颤的目的和必要性，取得患者或家属的理解和配合。
设备检查与准备
除颤仪外观检查
确认除颤仪外观完好，无损坏或裂缝。

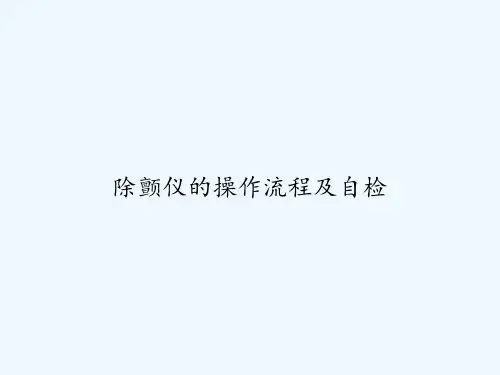

除颤仪的操作流程及自检 PPT

基本介绍-
面板
基本介绍-背面
基本介绍-
部分功能键说明
大家学习辛苦了，还是要坚持继续保持安静
• 根据电极板放置位置：体内除颤与体外除颤
体内除颤是将电极板放置于胸壁心脏前后或左右，间接向心脏放电。体外除颤时电阻大、电能消耗多，但可避免开胸。现除手术外，均采用体外进行电击除颤。
• 根据与R波是否同步：同步电复律与非同步电复律
剂替代导电糊。 • 6. 除颤时，操作者及周围人员不要接触患者或接触连接患者的物品，
尤其金属物品。 • 7.病人如果在输液过程中需要除颤，应将针头固定牢固。 • 8. 除颤仪默认的除颤方式为非同步除颤，需同步除颤时按
SYNC ON/OFF键，如心房颤动、心房扑动室性心动过速、室上性心动过速。 • 19. 除颤仪用后应保持清洁，擦掉电极板上的导电湖，防止生锈影响除颤功能。 • 10. 保持除颤仪处于完好备用状态，定点放置，定期检查其性能，及时充电。
除颤仪的操作流程及自检
基本介绍
操作流程
注意事项
目录
CONTEXT
除颤后的护理
利用高能量的脉冲电流，在瞬间通过心脏，使全部或大部分心肌细胞在短时间内同时除极，抑制异位兴奋性，使具有最高节律性的窦房结发放冲动，恢复为窦性心律。
基本介绍-构造
• 监护显示仪 • 蓄能开关 • 蓄能显示 • 能量释放开关 • 电极板 • 同步开关和非同步开关
用物准备：除颤仪、导电糊或盐水纱布、电
2 插板、急救用物。
摆体位（去枕平卧，必要时垫一木板），取
3 下金属物品、充分暴露除颤部位。
插电源，启动除颤仪将电极与各导联连接，
4
安放电极片，选择合适导联进行监护
操作流程

除颤仪的操作流程及自检 ppt课件

11/15/2020
除颤仪自检
Thank you !
11/15/2020
1 能量选择 2 充电 3 放电
操作流程
成人除颤能量150J
操作流程
操作流程
操作流程
电极板位置
11/15/2020
心尖部(Apex) : 左腋前线内第5肋间心底部(Sternum) : 胸骨右缘第2~3肋间
三根导联线电极片标准安放位置
11/15/2020
操作流程
评估：病人意识、颈动脉搏动、心电图显示、
11/15/2020
除颤后的护理
• 1.继续观察心率、心律、呼吸、血压、面色、肢体情况及有无栓塞表现，随时做好记录。病情稳定后返回病房。术前抗凝治疗者。术后仍需给药，并做抗凝血监护。 • 2.卧床休息1天~2天，给予高热量，高维生素，易消化饮食，保持大便通畅。 • 3.房颤复律后，继续服用药物维持，并观察药效及不良反应。 • 4.保健指导，向病人说明诱发因素，如过度劳累、情绪激动等，防止复发。
6 选择正确的除颤方式:非（同步）
7 能量选择
8 安放电极板
11/15/2020
操作流程
充电:按APEX电极板侧面手柄上黄色按钮充电
9 键（Charge键），充满时仪器会发出声音。
放电：再次确认患者心律，所有人离床,将电极
10
贴紧病人胸部，双手同时按电击（Shock）键
理由？理由？
观察：呼吸、心律、血压、神志，除颤位置皮肤
11/15/2020
除颤能量的选择
1、非同步电除颤成人：单相200J—300J—360J ；
双相120J—150J—200J 小儿: 首次：2J/Kg 第二次及续后：4J/Kg 2、同步电除颤时，按医嘱进行，最小从50J开始

除颤仪操作ppt课件

无法正确设置除颤仪能量。
根据患者年龄、体重、病情等参数，正确设置除颤仪能量，并在必要时进行适当调整。
使用中常见问题及解决方案
01
02
03
04
问题
除颤仪在除颤过程中出现故障。
解决方案
立即停止除颤并检查除颤仪是否正常工作，如果故障持续存在，应联系技术支持或专业维修人员。
问题
除颤仪使用后患者仍未恢复心跳。
片。
患者准备
确保患者处于安全、舒适的位置，并除去身上的金属物品。
操作步骤
调整能量级别
根据患者年龄、体重和病情，选择合适的能量级别。
放电
当充电完成后，按下放电按钮，将电流通过患者胸部，进行除颤。
打开除颤仪
按下除颤仪的电源开关，打开除颤仪。
充电
将电极板放置在患者胸部，并按照除颤仪说明书要求充电。
保持除颤仪的正常使用。
05 除颤仪操作培训与学习建议
培训目标与内容
掌握除颤仪的基本原理和操作方法。
了解除颤仪的日常维护和保养方法。
熟悉除颤仪在紧急情况下的使用技巧和注意事项。
学习建议与方法
通过专业教材或培训课程学习除颤仪的基本知识和操作技能。
通过模拟器进行实践操作，提高操作水平和应对紧急情况的能力
观察患者反应
观察患者是否恢复心跳和呼吸。如果没有恢复，立即进行再次除颤。
操作后处理
关闭除颤仪
在完成除颤后，关闭除颤仪电源。
清洁电极板
将电极板取下，用肥皂和水清洁干净，以备下次使用。
检查设备状态
再次检查除颤仪的电池、电极片和操作按键是否完好无损，以确保下次使用的安全性。
记录操作过程

除颤仪使用ppt课件

电池维护 1、密封铅酸电池，新电池必须3次完全
充放电，放电池处在较好的状态。 2、以后充电4小时即可。 3、使用1个月后，定期进行深放电，然
后充电12小时。
32
血氧的维护血氧探头在使用后，需要使用75%的酒精擦拭探头，清除光学元件的异物，保持其清洁度。
33
16
监护功能
心电监护采用3导心电监护采用多功能电极片心电监护采用除颤板快速心电监护
17
导联选择，可在I，II，III，PADDLES和PADS切换心电幅度，0.5，1，1.5，2，3cm/mV可选报警消音控制打印机
18
事件标记事件标记主要是用于急救时帮助医护人员记录当时对患者的处理信息。
除颤器的维护
主机维护 1、主机面板可使用湿布擦拭干净 2、主机30焦耳自检开机到除颤档，能量调到30焦耳，除颤板
在主机上，使用除颤板放电（在短路模式下），测试通过，则仪器工作正常。一般2周自检一次。
31
除颤板维护 1、在使用后可用生理盐水或温肥皂水擦
拭干净。 2、不可使用强酸或强碱或酮类物质擦拭 3、不可将除颤板浸在任何液体中
灵敏度平均值
23
无创血压监护
无创血压采用振荡法测量
无创血压测量的类型
单次测血压：只要按下面板上测血压按钮，就启动
测
血压一次（在前面板上按键）。
连续测血压：5分钟快速测量10次（在菜单选择按
键）。
自动测血压：按设定的间隔时间（如30分钟），自
动测量血压（在菜单选择按键）。
24
快速测血压
10
11
自动除颤（AED）自动分析的条件：如果心率＞150次/分，或室颤波幅＞100μV,除颤器就会提示放电。使用多功能电极片，心电导联选择PADS。

除颤仪的操作流程32736ppt课件

10
贴紧病人胸部，双手同时按电击（Shock）键
理由？理由？
观察：呼吸、心律、血压、神志，除颤位置皮肤
11 有无灼伤，视病情决定是否需要再次除颤。
12 整理，记录（除颤方法、能量、时间、效果、次数）
6/9/2020
.
注意事项
• 1.必须在患者无知觉时进行除颤。 • 2.除颤前要识别心电图类型，以正确选择除颤方式。 • 3.除颤电极板放置部位要准确，局部皮肤无潮湿、无敷料。如带有植
双相120J—150J—200J 小儿: 首次：2J/Kg 第二次及续后：4J/Kg
• 2.卧床休息1天~2天，给予高热量，高维生素，易消化饮食，保持大便通畅。
• 3.房颤复律后，继续服用药物维持，并观察药效及不良反应。
• 4.保健指导，向病人说明诱发因素，如过度劳累、情绪激动等，防止复发。
6/9/2020
.
除颤能量的选择
1、非同步电除颤成人：单相200J—300J—360J ；
6/9/2020
.
操作流程
取出电极板，涂导电糊（生理盐水纱布）， 5 并擦干胸前皮肤
6 选择正确的除颤方式:非（同步）
7 能量选择
8 安放电极板
6/9/2020
.
操作流程
充电:按APEX电极板侧面手柄上黄色按钮充电
9 键（Charge键），充满时仪器会发出声音。
放电：再次确认患者心律，所有人离床,将电极
6/9/2020
.
电复律/除颤-分类
• 根据与R波是否同步：同步电复律与非同步电复律同步电复律：利用特殊的电子装置，自动检索 QRS波群，以病人心电中的R波来触发电流脉冲的发放，使放电发生在R波的下降支或R波开始后的30毫秒以内，从而避免落在易颤期。

除颤仪的操作流程图

SYNC ON/OFF键，如心房颤动、心房扑动室性心动过速、室上性心动过速。 • 19. 除颤仪用后应保持清洁，擦掉电极板上的导电湖，防止生锈影响除颤功能。 • 10. 保持除颤仪处于完好备用状态，定点放置，定期检查其性能，及时充电。
6/3/2020
除颤后的护理
• 1.继续观察心率、心律、呼吸、血压、面色、肢体情况及有无栓塞表现，随时做好记录。病情稳定后返回病房。术前抗凝治疗者。术后仍需给药，并做抗凝血监护。
基本介绍-
电极板
适用于儿童
适用于成人
电极板接触指示条
6/3/2020
基本介绍除颤仪分类
根据电脉冲通过心脏的方向： ⊙单相波除颤仪 ⊙双相波除颤仪根据电极板放置位置： ⊙体内除颤仪 ⊙体外除颤仪
研究表明：双相波较单相波除颤有更好的自主心律恢复率
6/3/2020
基本介绍AED 自动体外除颤仪
6/3/2020
电复律/除颤-分类
• 根据与R波是否同步：同步电复律与非同步电复律同步电复律：利用特殊的电子装置，自动检索 QRS波群，以病人心电中的R波来触发电流脉冲的发放，使放电发生在R波的下降支或R波开始后的30毫秒以内，从而避免落在易颤期。
6/3/2020
电复律/除颤-分类
同步电复律适应症： • 1、心房颤动和扑动 • 2、阵发性室上速、室速、预激综合征伴快
• 2.卧床休息1天~2天，给予高热量，高维生素，易消化饮食，保持大便通畅。
• 3.房颤复律后，继续服用药物维持，并观察药效及不良反应。
• 4.保健指导，向病人说明诱发因素，如过度劳累、情绪激动等，防止复发。
6/3/2020
除颤能量的选择
1、非同步电除颤成人：单相200J—300J—360J ；

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.准备除颤 2.安放电极板 3.选择除颤能量 4.充电 5.电极板紧贴皮肤 6.与患者保持安全距离 7.放电 8.除颤结束
3/23/2022
1 能量选择 2 充电 3 放电
操作流程
评估：病人意识、颈动脉搏动、心电图显示、
1 病人心前区监测电极的连接情况，解释。
用物准备：除颤仪、导电糊或盐水纱布、电
同步电复律适应症： • 1、心房颤动和扑动 • 2、阵发性室上速、室速、预激综合征伴快
速心律失常者。
3/23/2022
基本介绍电复律/除颤-分类
非同步电复律：无需用R波来启动，直接充电放电，用于室颤、室扑。
非同步电复律适应症： • 1、室速伴血液动力学紊乱，QRS波增宽不
能与T波区别者； • 2、心室扑动； • 3、心室颤动。
病人恢复心跳。世界上第一台除颤器产生 • 1956年后，Zoll对除颤器加以改进，用可控制直流
电对患者进行除颤。 • 1962年以后，多采用直流电击除颤，即直流电复
律（direct current cardioversion）
3/23/埋藏式自体除颤器（automated implantable cardioverter defibrillator，AICD ）
2 插板、急救用物。
摆体位（去枕平卧，必要时垫一木板），取
3 下金属物品、充分暴露除颤部位。
插电源，启动除颤仪将电极与各导联连接，
4
安放电极片，选择合适导联进行监护
3/23/2022
操作流程
取出电极板，涂导电糊（生理盐水纱布）， 5 并擦干胸前皮肤
6 选择正确的除颤方式:非（同步）
7 能量选择
8 安放电极板
3/23/2022
基本介绍电复律/除颤-分类
• 根据与R波是否同步：同步电复律与非同步电复律同步电复律：利用特殊的电子装置，自动检索 QRS波群，以病人心电中的R波来触发电流脉冲的发放，使放电发生在R波的下降支或R波开始后的30毫秒以内，从而避免落在易颤期。
3/23/2022
基本介绍电复律/除颤-分类
3/23/2022
基本介绍-
起搏功能键
3/23/2022
基本介绍俯视图
3/23/2022
基本介绍-
背面
电源插头
3/23/2022
基本介绍-
电极板
适用于儿童
适用于成人
电极板接触指示条
3/23/2022
基本介绍除颤仪分类
根据电脉冲通过心脏的方向： ⊙单相波除颤仪 ⊙双相波除颤仪根据电极板放置位置： ⊙体内除颤仪 ⊙体外除颤仪
• 20世纪90年代开始使用AED • 近些年，可穿着的背心式心脏除颤器问世，用于检测并
治疗有心脏猝死危险患者的异常心律，其安全性和有效性都大为提高
3/23/2022
基本介绍原理
利用高能量的脉冲电流，在瞬间通过心脏，使全部或大部分心肌细胞在短时间内同时除极，抑制异位兴奋性，使具有最高节律性的窦房结发放冲动，恢复为窦性心律。
3/23/2022
操作流程
充电:按APEX电极板侧面手柄上黄色按钮充电
9 键（Charge键），充满时仪器会发出声音。
放电：再次确认患者心律，所有人离床,将电极
10
贴紧病人胸部，双手同时按电击（Shock）键
理由？理由？
观察：呼吸、心律、血压、神志，除颤位置皮肤
11 有无灼伤，视病情决定是否需要再次除颤。
研究表明：双相波较单相波除颤有更好的自主心律恢复率
3/23/2022
基本介绍AED 自动体外除颤仪
3/23/2022
基本介绍单相波除颤仪
3/23/2022
基本介绍双相波除颤仪
3/23/2022
基本介绍电复律/除颤-分类
• 根据电极板放置位置：体内除颤与体外除颤体内除颤是将电极板放置于胸壁心脏前后或左右，间接向心脏放电。体外除颤时电阻大、电能消耗多，但可避免开胸。现除手术外，均采用体外进行电击除颤。
除颤仪的操作流程
CCU实习
发展史基本介绍操作流程注意事项除颤后的参考文献护理
目录
CONTEXT
发展史
• 1774年，心脏电复律技术产生 • 1775年，研究发现鸟可以因电击而死亡，再电击
又可飞走 • 1889年，证实狗室颤能被电击而复跳 • 1947年，德国鲍克于开胸手术中应用胸内复律使
• 电除颤的时机是治疗室颤的决定因素，每延迟一分钟，复苏成功率下降7~10%，在心脏骤停发生一分钟内进行除颤患者存活率达90%，三分钟内除颤70~80%恢复心跳，而5分钟后，则下降到50%左右，第7分钟约 30%，9~11分钟后约10%，超过12分钟，则只有2~5%
3/23/2022
操作流程
3/23/2022
基本介绍电复律/除颤-禁忌症
• 缓慢心律失常，包括病态窦房结综合症。 • 洋地黄过量引起的心律失常（除室颤外） • 伴有高度或完全性传导阻滞的房颤、房扑、
房速。 • 严重的低血钾暂不宜做电复律。 • 左房巨大，心房颤动持续一年以上，长期
心室率不快者。
3/23/2022
基本介绍除颤的最佳时机
打印“事件概要”
打印ECG 数据、除颤事件、以及标志的事件。可以是实时打印，也可以延迟6 秒钟再打印（按配置而定）。按此键启动打印，再按此键，停止打印。
在“事件概要”中插入有时间标记的注释。可以配置为：在按下时打印一份有注释的ECG 条图。
显示下方最左边的按钮。当在手动模式中第一次按下此钮时，使同步心脏复律能够动作，再按，使同步心脏复律不能动作。
12 整理，记录（除颤方法、能量、时间、效果、次数）
3/23/2022
注意事项
• 1.必须在患者无知觉时进行除颤。 • 2.除颤前要识别心电图类型，以正确选择除颤方式。 • 3.除颤电极板放置部位要准确，局部皮肤无潮湿、无敷料。如带有植
入性起搏器，应避开起搏器部位至少10cm。 • 4.消瘦的病人垫4~6层盐水纱布。 • 5.导电糊涂抹均匀，两块电极板之间的距离应超过10cm。不可用耦合
3/23/2022
基本介绍构造
• 监护显示仪 • 蓄能开关 • 蓄能显示 • 能量释放开关 • 电极板 • 同步开关和非同步开关
3/23/2022
动态功能键
能量选择按钮
基本介绍-
面板
外接电源及电池充电指示灯
同步/非同步
3/23/2022
充电
放电
心电信号功能键
起搏功能键
基本介绍-
部分功能键说明
