总水头线和测压管水头线绘制

水力学实验报告思考题答案（一）伯诺里方程实验（不可压缩流体恒定能量方程实验）1、 测压管水头线和总水头线的变化趋势有何不同？为什么？测压管水头线(P-P)沿程可升可降，线坡J P 可正可负。

而总水头线(E-E)沿程只降不升，线坡J P 恒为正，即J>0。

这是因为水在流动过程中，依据一定边界条件，动能和势能可相互转换。

如图所示，测点5至测点7，管渐缩，部分势能转换成动能，测压管水头线降低，J P >0。

，测点7至测点9，管渐扩，部分动能又转换成势能，测压管水头线升高，J P <0。

而据能量方程E 1=E 2+h w1-2，h w1-2为损失能量，是不可逆的，即恒有h w1-2>0，故E 2恒小于E 1，（E-E ）线不可能回升。

（E-E ）线下降的坡度越大，即J 越大，表明单位流程上的水头损失越大，如图上的渐扩段和阀门等处，表明有较大的局部水头损失存在。

2、 流量增加，测压管水头线有何变化？为什么？1）流量增加，测压管水头线（P-P ）总降落趋势更显著。

这是因为测压管水头222gAQ E pZ H p -=+=γ，任一断面起始的总水头E 及管道过流断面面积A 为定值时，Q 增大，g v 22就增大，则γpZ +必减小。

而且随流量的增加，阻力损失亦增大，管道任一过水断面上的总水头E 相应减小，故γpZ +的减小更加显著。

2）测压管水头线（P-P ）的起落变化更为显著。

因为对于两个不同直径的相应过水断面有g A Q g A Q A Q g v g v v p Z H P 2222222212222222122ζζγ+-=+-=⎪⎪⎭⎫ ⎝⎛+∆=∆ g A Q A A 212222122⎪⎪⎭⎫ ⎝⎛-+=ζ式中ζ为两个断面之间的损失系数。

管中水流为紊流时，ζ接近于常数，又管道断面为定值，故Q 增大，H ∆亦增大，()P P -线的起落变化更为显著。

3、 测点2、3和测点10、11的测压管读数分别说明了什么问题？ 测点2、3位于均匀流断面，测点高差0.7cm ，γpZ H P +=均为37.1cm （偶有毛细影响相差0.1mm ），表明均匀流各断面上，其动水压强按静水压强规律分布。

§5-2-4 总水头线和测压管水头线的绘制§5-2-4-1绘制总水头线和测压管水头线的具体步骤测压管水头线与能头线的绘制的具体步骤(观看动画)绘制管道的测压管水头线，是为了了解管中动水压强沿程变化的情况。

，计算相应的流速υi、沿程水头损失h fi和１、根据和顺利完成的流量Ｑｉ局部水头损失h ji。

２、自管道进口到出口,算出第一管段两端的总水头值,并绘出总水头线.３、在绘制测压管水头线之前，常先绘制总水头线，这是因为任一断面的测压管水头等于该断面的总水头与流速水头之差。

在绘制总水头线时，局部水头损失可作为集中损失绘在边界突然变化的断面上，沿程水头损失则沿程逐渐增加的，因此总水头线在有局部水头损失的地方是突然下降的，而在有沿程水头损失的管段中则是逐渐下降的。

从总水头线向下减去相应断面的流速水头值，便可绘出测压管水头线。

也可算出各断面的测压管水头值，即可绘出管道的测压管水头线。

管道出口断面压强受到边界条件的控制。

由总水头线，测压管水头线和基准线三者的相互关系可以明确地表示出管道任一断面各种单位机械能量的大小。

§5-2-4-2 绘制总水头线和测压管水头线应注意的问题沿管长均匀分布。

１、在绘制总水头线和测压管水头线时，等直径管段的ｈｆ２、在等直径管段中，测压管水头线与总水头线平行。

３、在绘制水头线时，应该注意管道出口的边界条件条件，如图５－６所示。

图５－６图５－７当上游行近流速水头时，总水头线的起点在上游液面，如图５－６（ａ），当时，总水头线在起点较上游液面高出，如图５－６（ｂ）。

４、此外，还应注意管道出口的边界条件，如图５－７所示。

图５－７（ａ）为自由出流，测压管水头线的终点应画在出口断面的形心上；图５－７（ｂ）为淹没出流，且下游流速水头，测压管水头线的终点应与下游液面平齐；图５－７（ｃ）亦为淹没出流，且下游流速水头，表示管流出口的动能没有全部损失掉，一部分转化为动能，为尚有一部分转化为下游势能，使下游液面抬高，高于管道出口断面的测压管水头，故测压管水头线的终点应低于下游液面。

《流体力学》答案1-6．当空气温度从00C 增加至020C 时，ν值增加15%，容重减少10%，问此时μ值增加多少？⎡⎤⎣⎦解0000000000(115%90%)()()0.035 3.5%gggγγννμμρνρνμρνγν⨯---====1-7．图示为一水平方向运动的木板，其速度为1m s ，平板浮在油面上，油深 1mm δ=，油的0.09807Pa s μ=，求作用于平板单位面积上的阻力？⎡⎤⎣⎦解10.0980798.070.001du Pa dy τμ==⨯= 1-9．一底面积为4045cm ⨯，高为1cm 的木板，质量为5kg ，沿着涂有润滑油的斜面等速向下运动，已知1m v s =，1mm δ=，求润滑油的动力粘滞系数？⎡⎤⎣⎦解0T GSin α-= 55255131313T GSin G g g α==⋅=⨯⨯=所以 10.400.451800.001du T A dy μμμ==⨯=但 259.8070.10513180Pa s μ⨯==⋅⨯所以1-10．一个圆锥体绕其铅直中心轴等速旋转，锥体与固定壁的间距为δ＝1mm ，全部为润滑油充满，μ＝0.1Pa.s ，当旋转角速度ω＝16s －1，锥体底部半径R ＝0.3m,高H ＝0.5m 时，求：作用于圆锥的阻力矩。

解： 取微元体， 微元面积：阻力矩为：阻力： 阻力矩51213GVδ22cos 0dhdA r dl r du r dy dT dA dM dT rππθωτμμδτ=⋅=⋅-====⋅0333012cos 12()cos 12cos HHHM dM rdT r dAr r dh r dh r tg h tg h dhττπθωμπθδθωμπθδθ====⋅⋅=⋅⋅⋅=⋅=⋅⋅⋅⋅⎰⎰⎰⎰⎰⎰1-14．图示为一采暖系统图，由于水温升高引起水的体积膨胀，为了防止管道及暖气片胀裂，特在顶部设置一膨胀水箱，使水的体积有自由膨胀的余地，若系统内水的总体积38V m =，加热前后温度差050t C =，水的热胀系数0.0005α=，求膨胀水箱的最小容积？⎡⎤⎣⎦解因为 dV V dt α=所以 30.00058500.2dV Vdt m α==⨯⨯=2-2．在封闭管端完全真空的情况下，水银柱差250Z mm =，求盛水容器液面绝对压强1p 及测压管中水面高度1Z ？⎡⎤⎣⎦解312013.6109.80.056664a p Z p γ=+=⨯⨯⨯=11 6.6640.686809.8p Z m mm γ==== 2-6．封闭容器水面的绝对压强20107.7KNp m =，当地大气压强298.07a KNp m =，试求（1）水深0.8h m =的A 点的绝对压强和相对压强？（2）若容器水面距基准面高度5Z m =，求A 点的测压管高度和测压管水头。

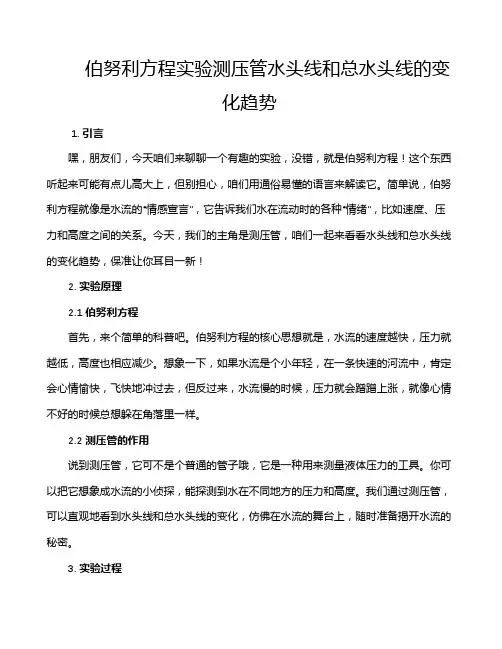

伯努利方程实验测压管水头线和总水头线的变化趋势1. 引言嘿，朋友们，今天咱们来聊聊一个有趣的实验，没错，就是伯努利方程！这个东西听起来可能有点儿高大上，但别担心，咱们用通俗易懂的语言来解读它。

简单说，伯努利方程就像是水流的“情感宣言”，它告诉我们水在流动时的各种“情绪”，比如速度、压力和高度之间的关系。

今天，我们的主角是测压管，咱们一起来看看水头线和总水头线的变化趋势，保准让你耳目一新！2. 实验原理2.1 伯努利方程首先，来个简单的科普吧。

伯努利方程的核心思想就是，水流的速度越快，压力就越低，高度也相应减少。

想象一下，如果水流是个小年轻，在一条快速的河流中，肯定会心情愉快，飞快地冲过去，但反过来，水流慢的时候，压力就会蹭蹭上涨，就像心情不好的时候总想躲在角落里一样。

2.2 测压管的作用说到测压管，它可不是个普通的管子哦，它是一种用来测量液体压力的工具。

你可以把它想象成水流的小侦探，能探测到水在不同地方的压力和高度。

我们通过测压管，可以直观地看到水头线和总水头线的变化，仿佛在水流的舞台上，随时准备揭开水流的秘密。

3. 实验过程3.1 准备工作开始之前，咱们得准备好一切。

首先，找一条流动的水源，最好是那种看起来清澈见底的小河，别太深，不然可就危险了！然后，拿出测压管和其他设备。

保证每个环节都准备充分，就像做菜之前先把材料洗干净，这样才能事半功倍。

3.2 观察变化接着，我们就开始观察啦。

把测压管放进水中，慢慢调整位置，注意观察水头线的变化。

当水流经过测压管的时候，哇！你会发现，水头线高高在上，仿佛在向你挥手，告诉你：“嘿，看我的压力多大！”而当水速增加时，水头线却会开始下降，像是在耍小脾气，显得有点儿委屈。

这时候，总水头线也会跟着发生变化，简直就像在玩一场“捉迷藏”的游戏，时高时低，让人惊喜不已。

4. 实验结果与分析4.1 水头线变化通过一系列的实验，我们发现水头线的变化趋势是显而易见的。

随着水流速度的增加，水头线逐渐下降，真是令人刮目相看。

§5-2-4 总水头线和测压管水头线的绘制§5-2-4-1绘制总水头线和测压管水头线的具体步骤测压管水头线与能头线的绘制的具体步骤(观看动画)绘制管道的测压管水头线，是为了了解管中动水压强沿程变化的情况。

１、根据和顺利完成的流量Ｑｉ，计算相应的流速υi、沿程水头损失h fi和局部水头损失h ji。

２、自管道进口到出口,算出第一管段两端的总水头值,并绘出总水头线.３、在绘制测压管水头线之前，常先绘制总水头线，这是因为任一断面的测压管水头等于该断面的总水头与流速水头之差。

在绘制总水头线时，局部水头损失可作为集中损失绘在边界突然变化的断面上，沿程水头损失则沿程逐渐增加的，因此总水头线在有局部水头损失的地方是突然下降的，而在有沿程水头损失的管段中则是逐渐下降的。

从总水头线向下减去相应断面的流速水头值，便可绘出测压管水头线。

也可算出各断面的测压管水头值，即可绘出管道的测压管水头线。

管道出口断面压强受到边界条件的控制。

由总水头线，测压管水头线和基准线三者的相互关系可以明确地表示出管道任一断面各种单位机械能量的大小。

§5-2-4-2 绘制总水头线和测压管水头线应注意的问题１、在绘制总水头线和测压管水头线时，等直径管段的ｈｆ沿管长均匀分布。

２、在等直径管段中，测压管水头线与总水头线平行。

３、在绘制水头线时，应该注意管道出口的边界条件条件，如图５－６所示。

图５－６当上游行近流速水头时，总水头线的起点在上游液面，如图５－６（ａ），当时，总水头线在起点较上游液面高出，如图５－６（ｂ）。

４、此外，还应注意管道出口的边界条件，如图５－７所示。

图５－７图５－７（ａ）为自由出流，测压管水头线的终点应画在出口断面的形心上；图５－７（ｂ）为淹没出流，且下游流速水头，测压管水头线的终点应与下游液面平齐；图５－７（ｃ）亦为淹没出流，且下游流速水头，表示管流出口的动能没有全部损失掉，一部分转化为动能，为尚有一部分转化为下游势能，使下游液面抬高，高于管道出口断面的测压管水头，故测压管水头线的终点应低于下游液面。

实验二 能量方程验证实验一、实验目的：1.实测有压输水管路中的数据，绘制管路的测压管水头线和总水头线，以验证能量方程并观察测压管水头线沿程随管径变化的情况。

2.掌握“体积法”测流量的方法。

3.观察弯道水流压强分布规律。

二、实验设备：实验装置由实验桌、供水系统、回水系统、量测装置、实验管道等组成。

其中实验管道由直管、手收缩渐变管、扩散渐变管、弯管组成，在管道内安装有微型比托管，并有连通管与测压管相连接，实验管道壁上开有测压孔，同样有连通管与测压管相连接。

三、实验原理：1.在直管、渐变管壁上开的测压孔所测的数值即是测压孔所在位置断面的测压管水头，即z+gp。

将各断面的测压管水头水位沿流向连接起来，即是测压管水头线。

2.用体积法可测出管道通过的流量，利用连续性方程可计算出各断面的平均流速和流速水，将各断面的测压管水头与该断面流速水头相加，即可得到该断面的总水头。

各断面的总水头的连线，即为总水头线。

3.微型比托管所测的水头为比托管管嘴所在位置的总水头。

四、实验步骤：1.熟悉实验设备后，打开尾阀，接通电源，启动供水系统。

2.等到供水稳定后，用吸耳球排除测压管中的气体。

关闭尾阀，观察测压管中的水位是否在同一水平面上，判断是否排完气体。

3.打开尾阀，调节流量，使测压管水位在适当高度。

等到水位稳定后，开始测量。

管道断面直径、面积表：水头数据记录表：(仅供参考)流量测定记录：(仅供参考)。

有关常数：量测水箱水平面积A=145cm2五、注意事项：1.流量不要太大，以免有些测压管水位过低，影响读数，甚至引起管道吸进空气，影响实验。

2.一定要在水流恒定后才能量测。

3.实验结束后，一定要关闭电源，拔掉电源插头。

4.流速较大时，测压管水位有波动，读数时要读取时均值。

5.实验时一定要注意安全用电。

六、思考题1.计算1断面和5断面比托管所测点流速。

2.绘制测压管水头线和总水头线。

3.比较比托管所测总水头和用平均流速计算出的总水头之间的大小。

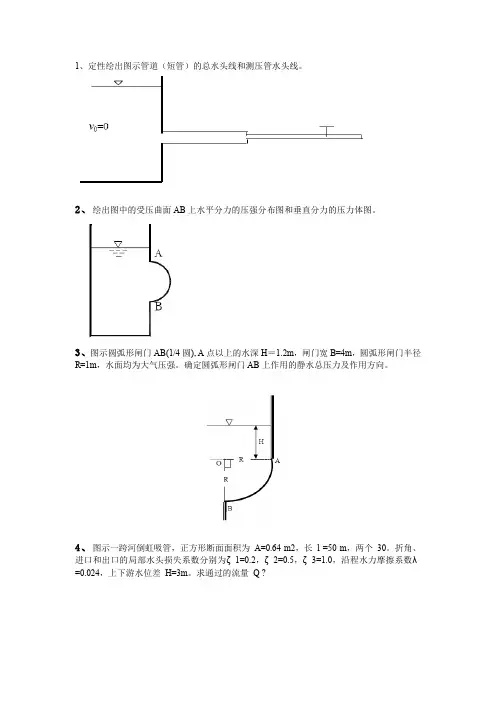

1、定性绘出图示管道（短管）的总水头线和测压管水头线。

2、绘出图中的受压曲面AB上水平分力的压强分布图和垂直分力的压力体图。

3、图示圆弧形闸门AB(1/4圆), A点以上的水深H＝1.2m，闸门宽B=4m，圆弧形闸门半径R=1m，水面均为大气压强。

确定圆弧形闸门AB上作用的静水总压力及作用方向。

4、图示一跨河倒虹吸管，正方形断面面积为A=0.64 m2，长l =50 m，两个30。

折角、进口和出口的局部水头损失系数分别为ζ1=0.2，ζ2=0.5，ζ3=1.0，沿程水力摩擦系数λ=0.024，上下游水位差H=3m。

求通过的流量Q ?
5、如图从水箱接一橡胶管道及喷嘴，橡胶管直径D=7.5cm，喷嘴出口直径d=2.0cm，水头H=5.5m，由水箱至喷嘴出口的水头损失h w=0.5m。

用压力表测得橡胶管与喷嘴接头处的压强p=4.9N/cm2。

行近流速v0≈0，取动能、动量修正系数均为1。

（1）计算通过管道的流量Q；
（2）如用手握住喷嘴，需要多大的水平力？方向如何？。

本科教学实验指导书水力学实验易文敏编写李克锋四川大学水利水电学院水力学与山区河流开发保护国家重点实验室前言水力学实验课的基本任务是：观察分析水流现象，验证所学理论，学会和掌握科学实验的方法和操作技能，培养整理实验资料和编写实验报告的能力。

在进行实验的过程中，要注意培养自己的动手能力和独立工作的能力。

使每个实验者有观察现象，进行操作和组织实验的机会，并能独立进行整理分析实验成果，受到实验技能的基本训练。

各项实验分别介绍了每个实验的目的、原理、实验设备、步骤、注意事项，以及可供实验者编写实验报告时参考的表格。

要求做好实验后，实验者要独立认真完成一份实验报告，按时交指导教师批阅。

为了使实验者能深入地掌握和巩固有关实验内容，每个实验项目的结尾都列有一定数量的思考题，供实验者进一步深入思考，并要求在实验报告中作出书面回答，随实验报告交指导教师审阅批改。

实验一 静水压强一、实验目的：1. 实测容器中的静水压强;2. 测定X 液体的容重；3. 通过实验，掌握静水压强的基本方法和了解测压计的应用。

二、实验设备：如图所示，1管和2管、3管和4管、5管和6管组成三支U 型管，其中5管和6管组成的U 型管装X 液体，其余U 型管装水。

1管、3管和5管与大气连通，2管、4管和6管与水箱顶部连通。

3管和4管组成的U 型管的底部与水箱的A 点连通，1管和2管组成的U 型管的底部与水箱的B 点连通。

水箱底部与调压筒连通。

三、实验原理：利用调压筒的升降来调节水箱内液体表面压强和液体内各点的压强。

1. 根据静水压强基本公式：p=p 0+ρg h 可得p A =ρg 水(▽3-▽A ) p B =ρg 水(▽1-▽B )2. 由于2、4、6管与水箱顶部连通，所以2、4、6管液面压强与水箱液面压强相同，于是可得：p 0=ρg 水(▽1-▽2)= ρg 水（▽3-▽4）=ρg X （▽5-▽6）ρg X =6543∇-∇∇-∇ρg 水 或ρg X =6521∇-∇∇-∇ρg 水3. 若水箱内气体压强p 0≠p a ,则p 1≠p 2、p 3≠p 4、p 5≠p 6。

水力学实验报告思考题答案（一）伯诺里方程实验（不可压缩流体恒定能量方程实验）1、 测压管水头线和总水头线的变化趋势有何不同？为什么？测压管水头线(P-P)沿程可升可降，线坡J P 可正可负。

而总水头线(E-E)沿程只降不升，线坡J P 恒为正，即J>0。

这是因为水在流动过程中，依据一定边界条件，动能和势能可相互转换。

如图所示，测点5至测点7，管渐缩，部分势能转换成动能，测压管水头线降低，J P >0。

，测点7至测点9，管渐扩，部分动能又转换成势能，测压管水头线升高，J P <0。

而据能量方程E 1=E 2+h w1-2，h w1-2为损失能量，是不可逆的，即恒有h w1-2>0，故E 2恒小于E 1，（E-E ）线不可能回升。

（E-E ）线下降的坡度越大，即J 越大，表明单位流程上的水头损失越大，如图上的渐扩段和阀门等处，表明有较大的局部水头损失存在。

2、 流量增加，测压管水头线有何变化？为什么？1）流量增加，测压管水头线（P-P ）总降落趋势更显著。

这是因为测压管水头222gAQ E pZ H p -=+=γ，任一断面起始的总水头E 及管道过流断面面积A 为定值时，Q 增大，gv 22就增大，则γp Z +必减小。

而且随流量的增加，阻力损失亦增大，管道任一过水断面上的总水头E 相应减小，故γpZ +的减小更加显著。

2）测压管水头线（P-P ）的起落变化更为显著。

因为对于两个不同直径的相应过水断面有g A Q g A Q A Q g v g v v p Z H P 2222222212222222122ζζγ+-=+-=⎪⎪⎭⎫ ⎝⎛+∆=∆ g A Q A A 212222122⎪⎪⎭⎫ ⎝⎛-+=ζ式中ζ为两个断面之间的损失系数。

管中水流为紊流时，ζ接近于常数，又管道断面为定值，故Q 增大，H ∆亦增大，()P P -线的起落变化更为显著。

3、 测点2、3和测点10、11的测压管读数分别说明了什么问题？ 测点2、3位于均匀流断面，测点高差0.7cm ，γpZ H P +=均为37.1cm （偶有毛细影响相差0.1mm ），表明均匀流各断面上，其动水压强按静水压强规律分布。

1．测压管水头线和总水头线的变化趋势有何不同？为什么？答：测压管水头线（P-P）沿程可升可降。

而总水头线（E-E）沿程只降不升。

这是因为水在流动过程中，依据一定边界条件，动能和势能可相互转换。

测点5 至测点7，管收缩，部分势能转换成动能，测压管水头线降低。

测点7至测点9，管渐扩，部分动能又转换成势能，测压管水头线升高。

而据能量方程E1=E2+hw1-2, hw1-2为损失能量，是不可逆的，即恒有 hw1-2>0，故 E2恒小于E1，（E-E）线不可能回升。

(E-E) 线下降的坡度越大，即J越大，表明单位流程上的水头损失越大，如图2.3的渐扩段和阀门等处，表明有较大的局部水头损失存在。

2．流量增加，测压管水头线有何变化？为什么？答：有如下二个变化：（1）流量增加，测压管水头线（P-P）总降落趋势更显著。

这是因为测压管水头，管道过流断面面积A为定值时，Q增大，就增大，而且随流量的增加阻力损失亦增大，管道任一过水断面上的总水头 E相应减小，故的减小更加显著。

（2）测压管水头线（P-P）的起落变化更为显著。

因为对于两个不同直径的相应过水断面有式中为两个断面之间的损失系数。

管中水流为紊流时，接近于常数，又管道断面为定值，故Q增大，H亦增大，（P-P）线的起落变化就更为显著。

3．测点2、3和测点10、11的测压管读数分别说明了什么问题？答：测点2、3位于均匀流断面（如图），测点高差0.7cm，HP=均为 37.1cm（偶有毛细影响相差0.1mm），表明均匀流同断面上，其动水压强按静水压强规律分布。

测点10、11在弯管的急变流断面上，测压管水头差为7.3cm，表明急变流断面上离心惯性力对测压管水头影响很大。

由于能量方程推导时的限制条件之一是“质量力只有重力”，而在急变流断面上其质量力，除重力外，尚有离心惯性力，故急变流断面不能选作能量方程的计算断面。

在绘制总水头线时，测点10、11应舍弃。

4．由毕托管测量显示的总水头线与实测绘制的总水头线一般都有差异，试分析其原因。

⽔⼒学实验报告思考题答案（全）⽔⼒学实验报告思考题答案（⼀）伯诺⾥⽅程实验（不可压缩流体恒定能量⽅程实验）1、测压管⽔头线和总⽔头线的变化趋势有何不同？为什么？测压管⽔头线(P-P)沿程可升可降，线坡J P 可正可负。

⽽总⽔头线(E-E)沿程只降不升，线坡J P 恒为正，即J>0。

这是因为⽔在流动过程中，依据⼀定边界条件，动能和势能可相互转换。

如图所⽰，测点5⾄测点7，管渐缩，部分势能转换成动能，测压管⽔头线降低，J P >0。

，测点7⾄测点9，管渐扩，部分动能⼜转换成势能，测压管⽔头线升⾼，J P <0。

⽽据能量⽅程E 1=E 2+h w1-2，h w1-2为损失能量，是不可逆的，即恒有h w1-2>0，故E 2恒⼩于E 1，（E-E ）线不可能回升。

（E-E ）线下降的坡度越⼤，即J 越⼤，表明单位流程上的⽔头损失越⼤，如图上的渐扩段和阀门等处，表明有较⼤的局部⽔头损失存在。

2、流量增加，测压管⽔头线有何变化？为什么？1）流量增加，测压管⽔头线（P-P ）总降落趋势更显著。

这是因为测压管⽔头222gAQ E pZ H p -=+=γ，任⼀断⾯起始的总⽔头E 及管道过流断⾯⾯积A 为定值时，Q 增⼤，g v 22就增⼤，则γpZ +必减⼩。

⽽且随流量的增加，阻⼒损失亦增⼤，管道任⼀过⽔断⾯上的总⽔头E 相应减⼩，故γpZ +的减⼩更加显著。

2）测压管⽔头线（P-P ）的起落变化更为显著。

因为对于两个不同直径的相应过⽔断⾯有g A Q g A Q A Q g v g v v p Z H P 2222222212222222122ζζγ+-=+-=+= g A Q A A 212222122???? ?-+=ζ式中ζ为两个断⾯之间的损失系数。

管中⽔流为紊流时，ζ接近于常数，⼜管道断⾯为定值，故Q 增⼤，H ?亦增⼤，()P P -线的起落变化更为显著。

3、测点2、3和测点10、11的测压管读数分别说明了什么问题？测点2、3位于均匀流断⾯，测点⾼差0.7cm ，γpZ H P +=均为37.1cm （偶有⽑细影响相差0.1mm ），表明均匀流各断⾯上，其动⽔压强按静⽔压强规律分布。
