§5-2-4 总水头线和测压管水头线的绘制§5-2-4-1绘制总水头线和测压管水头线的具体步骤测压管水头线与能头线的绘制的具体步骤(观看动画)绘制管道的测压管水头线，是为了了解管中动水压强沿程变化的情况。

，计算相应的流速υi、沿程水头损失h fi和１、根据和顺利完成的流量Ｑｉ局部水头损失h ji。

２、自管道进口到出口,算出第一管段两端的总水头值,并绘出总水头线.３、在绘制测压管水头线之前，常先绘制总水头线，这是因为任一断面的测压管水头等于该断面的总水头与流速水头之差。

在绘制总水头线时，局部水头损失可作为集中损失绘在边界突然变化的断面上，沿程水头损失则沿程逐渐增加的，因此总水头线在有局部水头损失的地方是突然下降的，而在有沿程水头损失的管段中则是逐渐下降的。

从总水头线向下减去相应断面的流速水头值，便可绘出测压管水头线。

也可算出各断面的测压管水头值，即可绘出管道的测压管水头线。

管道出口断面压强受到边界条件的控制。

由总水头线，测压管水头线和基准线三者的相互关系可以明确地表示出管道任一断面各种单位机械能量的大小。

§5-2-4-2 绘制总水头线和测压管水头线应注意的问题沿管长均匀分布。

１、在绘制总水头线和测压管水头线时，等直径管段的ｈｆ２、在等直径管段中，测压管水头线与总水头线平行。

３、在绘制水头线时，应该注意管道出口的边界条件条件，如图５－６所示。

图５－６图５－７当上游行近流速水头时，总水头线的起点在上游液面，如图５－６（ａ），当时，总水头线在起点较上游液面高出，如图５－６（ｂ）。

４、此外，还应注意管道出口的边界条件，如图５－７所示。

图５－７（ａ）为自由出流，测压管水头线的终点应画在出口断面的形心上；图５－７（ｂ）为淹没出流，且下游流速水头，测压管水头线的终点应与下游液面平齐；图５－７（ｃ）亦为淹没出流，且下游流速水头，表示管流出口的动能没有全部损失掉，一部分转化为动能，为尚有一部分转化为下游势能，使下游液面抬高，高于管道出口断面的测压管水头，故测压管水头线的终点应低于下游液面。

水力学实验报告实验组别： A1 实验组员：实验日期： 5月5日;5月7日;5月10日土木系2019年5月1 流体静力学综合型实验一、实验目的和要求1. 掌握用测压管测量流体静压强的技能；2. 验证不可压缩流体静力学基本方程；3. 通过对诸多流体静力学现象的实验观察分析，加深流体静力学基本概念理解，提高解决静力学实际问题的能力。

二、实验原理1．在重力作用下不可压缩流体静力学基本方程pz C gρ+= 或 gh p p ρ+=0 式中：z —— 被测点相对基准面的位置高度；p —— 被测点的静水压强（用相对压强表示, 以下同）； p 0 —— 水箱中液面的表面压强；ρ —— 液体密度； h —— 被测点的液体深度。

三、实验内容与方法1. 定性分析实验(1) 测压管和连通管判定。

(2) 测压管高度、压强水头、位置水头和测压管水头判定。

(3) 观察测压管水头线。

(4)判别等压面。

(5) 观察真空现象。

(6) 观察负压下管6中液位变化 2. 定量分析实验 (1) 测点静压强测量。

根据基本操作方法，分别在p 0 = 0、p 0 > 0、p 0 < 0与p B < 0条件下测量水箱液面标高∇0和测压管2液面标高∇H ，分别确定测点A 、B 、C 、D 的压强p A 、p B 、p C 、p D 。

实验数据处理与分析参考四。

四、 数据处理及成果要求1. 记录有关信息及实验常数实验设备名称： 静力学实验仪 实验台号：__No.1___ 实 验 者：____________A1组7人_______实验日期：_5月7号_各测点高程为：∇B = 2.1 ⨯10-2m 、∇C = -2.9 ⨯10-2m 、∇D = -5.9 ⨯10-2m 基准面选在 2号管标尺零点上 z C = -2.9 ⨯10-2m 、z D = -5.9 ⨯10-2m 2. 实验数据记录及计算结果（参表1，表2） 3. 成果要求(1) 回答定性分析实验中的有关问题。

§5-2-4 总水头线和测压管水头线的绘制§5-2-4-1绘制总水头线和测压管水头线的具体步骤测压管水头线与能头线的绘制的具体步骤(观看动画)绘制管道的测压管水头线，是为了了解管中动水压强沿程变化的情况。

１、根据和顺利完成的流量Ｑｉ，计算相应的流速υi、沿程水头损失h fi和局部水头损失h ji。

２、自管道进口到出口,算出第一管段两端的总水头值,并绘出总水头线.３、在绘制测压管水头线之前，常先绘制总水头线，这是因为任一断面的测压管水头等于该断面的总水头与流速水头之差。

在绘制总水头线时，局部水头损失可作为集中损失绘在边界突然变化的断面上，沿程水头损失则沿程逐渐增加的，因此总水头线在有局部水头损失的地方是突然下降的，而在有沿程水头损失的管段中则是逐渐下降的。

从总水头线向下减去相应断面的流速水头值，便可绘出测压管水头线。

也可算出各断面的测压管水头值，即可绘出管道的测压管水头线。

管道出口断面压强受到边界条件的控制。

由总水头线，测压管水头线和基准线三者的相互关系可以明确地表示出管道任一断面各种单位机械能量的大小。

§5-2-4-2 绘制总水头线和测压管水头线应注意的问题１、在绘制总水头线和测压管水头线时，等直径管段的ｈｆ沿管长均匀分布。

２、在等直径管段中，测压管水头线与总水头线平行。

３、在绘制水头线时，应该注意管道出口的边界条件条件，如图５－６所示。

图５－６当上游行近流速水头时，总水头线的起点在上游液面，如图５－６（ａ），当时，总水头线在起点较上游液面高出，如图５－６（ｂ）。

４、此外，还应注意管道出口的边界条件，如图５－７所示。

图５－７图５－７（ａ）为自由出流，测压管水头线的终点应画在出口断面的形心上；图５－７（ｂ）为淹没出流，且下游流速水头，测压管水头线的终点应与下游液面平齐；图５－７（ｃ）亦为淹没出流，且下游流速水头，表示管流出口的动能没有全部损失掉，一部分转化为动能，为尚有一部分转化为下游势能，使下游液面抬高，高于管道出口断面的测压管水头，故测压管水头线的终点应低于下游液面。

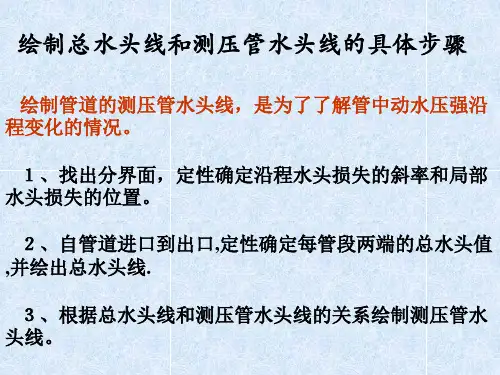

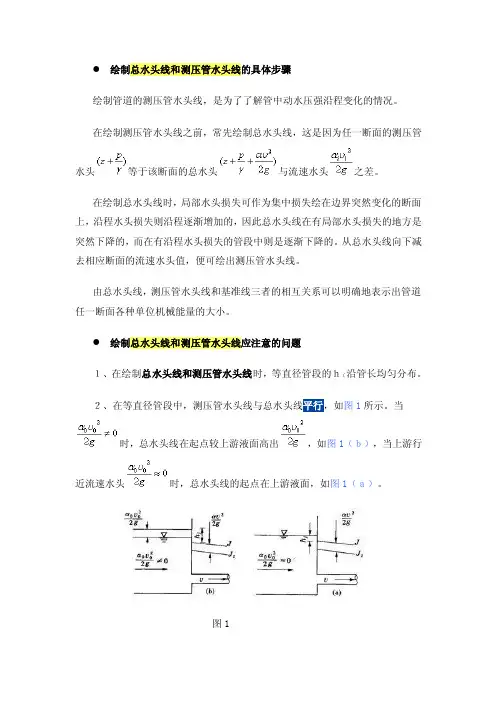

●绘制总水头线和测压管水头线的具体步骤绘制管道的测压管水头线，是为了了解管中动水压强沿程变化的情况。

在绘制测压管水头线之前，常先绘制总水头线，这是因为任一断面的测压管水头等于该断面的总水头与流速水头之差。

在绘制总水头线时，局部水头损失可作为集中损失绘在边界突然变化的断面上，沿程水头损失则沿程逐渐增加的，因此总水头线在有局部水头损失的地方是突然下降的，而在有沿程水头损失的管段中则是逐渐下降的。

从总水头线向下减去相应断面的流速水头值，便可绘出测压管水头线。

由总水头线，测压管水头线和基准线三者的相互关系可以明确地表示出管道任一断面各种单位机械能量的大小。

●绘制总水头线和测压管水头线应注意的问题１、在绘制总水头线和测压管水头线时，等直径管段的ｈｆ沿管长均匀分布。

２、在等直径管段中，测压管水头线与总水头线平行，如图1所示。

当时，总水头线在起点较上游液面高出，如图1（ｂ），当上游行近流速水头时，总水头线的起点在上游液面，如图1（ａ）。

图1３、在绘制水头线时，应该注意管道出口的边界条件条件，如图2所示。

图2图2（ａ）为自由出流，测压管水头线的终点应画在出口断面的形心上；图2（ｂ）为淹没出流，且下游流速水头，测压管水头线的终点应与下游液面平齐；图2（ｃ）亦为淹没出流，且下游流速水头，表示管流出口的动能没有全部损失掉，一部分转化为动能，为尚有一部分转化为下游势能，使下游液面抬高，高于管道出口断面的测压管水头，故测压管水头线的终点应低于下游液面。

4、测压管水头线沿程可以上升或下降，但总水头线沿程只能下降。

负压段的判别测压管水头高于管轴线的部分其压强水头正，否则为负。

图3 .。

武汉大学水力学教材答案第六章第六章恒定管流1、并联管道中各支管的单位机械能损失相同，因而各支管水流的总机械能也应相等。

( )2、图示虹吸管中B点的压强小于大气压强。

( )( )4、在等直径圆管中一定发生均匀有压流动。

( )5、各并联支管的水头损失相同，所以其水力坡度也相同。

( )( )( ) 8、图示A、B 两点间有两根并联管道 1 和 2 。

设管 1 的沿程水头损失为h f1 ,管 2 的沿程水头损失为h f2。

则h f1与h f2 的关系为（）（1）h h（2）h＜h f2；（3）h f1 = h f2；（4）无法确定。

c，其管径、管长、上下游水位差均相同，则流量最小的是（）。

b管；（3）c管；（4）无法确定。

________________________________________________________；在管道断面突然缩小处，测压管水头线沿程____________________________________。

11、图示为一串联管段恒定流。

各管段流量q v1、q v2、q v3的关系为______________________。

各管段流速 v1、v、v的关系为____________________________________________________________。

_________________________________________________；出口为淹没出流时，若下游水池中流速v2=0,测压管水头线终点在____________________________，若v2≠0，测压管水头线应____________________________________________________________________下游水面。

13、定性绘出图示等直径短管道的总水头线和测压管水头线，并标明符号及负压区。

M、N 两点的压强高度p m/ g 及p n/ρg。

本科教学实验指导书水力学实验易文敏编写李克锋四川大学水利水电学院水力学与山区河流开发保护国家重点实验室前言水力学实验课的基本任务是：观察分析水流现象，验证所学理论，学会和掌握科学实验的方法和操作技能，培养整理实验资料和编写实验报告的能力。

在进行实验的过程中，要注意培养自己的动手能力和独立工作的能力。

使每个实验者有观察现象，进行操作和组织实验的机会，并能独立进行整理分析实验成果，受到实验技能的基本训练。

各项实验分别介绍了每个实验的目的、原理、实验设备、步骤、注意事项，以及可供实验者编写实验报告时参考的表格。

要求做好实验后，实验者要独立认真完成一份实验报告，按时交指导教师批阅。

为了使实验者能深入地掌握和巩固有关实验内容，每个实验项目的结尾都列有一定数量的思考题，供实验者进一步深入思考，并要求在实验报告中作出书面回答，随实验报告交指导教师审阅批改。

实验一 静水压强一、实验目的：1. 实测容器中的静水压强;2. 测定X 液体的容重；3. 通过实验，掌握静水压强的基本方法和了解测压计的应用。

二、实验设备：如图所示，1管和2管、3管和4管、5管和6管组成三支U 型管，其中5管和6管组成的U 型管装X 液体，其余U 型管装水。

1管、3管和5管与大气连通，2管、4管和6管与水箱顶部连通。

3管和4管组成的U 型管的底部与水箱的A 点连通，1管和2管组成的U 型管的底部与水箱的B 点连通。

水箱底部与调压筒连通。

三、实验原理：利用调压筒的升降来调节水箱内液体表面压强和液体内各点的压强。

1. 根据静水压强基本公式：p=p 0+ρg h 可得p A =ρg 水(▽3-▽A ) p B =ρg 水(▽1-▽B )2. 由于2、4、6管与水箱顶部连通，所以2、4、6管液面压强与水箱液面压强相同，于是可得：p 0=ρg 水(▽1-▽2)= ρg 水（▽3-▽4）=ρg X （▽5-▽6）ρg X =6543∇-∇∇-∇ρg 水 或ρg X =6521∇-∇∇-∇ρg 水3. 若水箱内气体压强p 0≠p a ,则p 1≠p 2、p 3≠p 4、p 5≠p 6。

第7章孔口、管嘴出流和有压管路一、教学目的与任务1本章的目的（1）．使学生了解有压管流的特点；（2）．理解自由出流、淹没出流的概念；（3）．使学生掌握孔口和管嘴出流的水力计算。

二、重点、难点1重点孔口、管嘴的计算问题2难点缝隙流动三、教学方法本章内容是学生通过流体力学基本方程的学习，将其应用到典型的实际流动当中。

进一步增强学生分析、解决实际问题的能力，本章讲授时，要注重理论联本章内容与闸门、阀门、水龙头、喷嘴、汽化器、车辆减震器等等有关，这些构件在机械行业内十分常见，我们日常生活中也很常见。

研究孔口出流和缝隙流动特性对上述构件的性能有密切关系。

§7-１孔口出流一、薄壁孔口：L/d 2即壁面厚度与孔口直径之比小于等于2的孔口。

1.薄壁小孔口：H 10d即作用水头大于十倍的孔口直径。

2.薄壁大孔口：作用水头相对较小，孔口断面上流动不均匀的流动，称薄壁大孔口。

二、管嘴（厚壁孔口）1.圆柱管嘴圆柱管嘴十分常见，被广泛使用用途：增大流量原理：在管嘴内部形成一收缩断面（内收缩），具有一定真空，可提高流速。

管嘴长度:L=(3-4)d2.其他形式管嘴（1）收缩管嘴（2）扩张管嘴（3）流线型管嘴三、自由出流和淹没出流1.自由出流：流体直接排入大气2.淹没出流：流体出流处的压力不为大气压力四、完善收缩和不完善收缩完善收缩：薄壁孔口自由出流的流束周围均匀收缩。

不完善收缩：部分收缩或不收缩五、定常出流和非定常出流定常出流：出流系统的作用水头可以近似不变的出流，否则为非定常出流。

薄壁小孔口定常自由出流这里作用水头为H,设出流为完善收缩，根据研究知收缩断面在0.5d 处， 收缩系数为：以孔口和收缩断面中心线为基准，列1－1到 C-C 断面的方程：取 薄壁小孔口可忽略沿程损失，局部损失为： 与上式联立得令则出流流量为令 为流速系数 则流量为：若P0=0,即容器与大气相通，则：• 薄壁小孔出流参数由 所决定，由实验给出, 由上述定义决定。

壹、静水压强实验一、实验目的1、加深对水静力学基本方程物理意义的理解，验证静止液体中，不同点对于同一基准面的测压管水头为常数（即C gp z =+ρ）。

2、学习利用U 形管测量液体密度。

3、建立液体表面压强a p p >0，a p p <0的概念，并观察真空现象。

4、测定在静止液体内部A 、B 两点的压强值。

二、实验原理在重力作用下，水静力学基本方程为：C gp z =+ρ 它表明：当质量力仅为重力时，静止液体内部任意点对同一基准面的z 与gp ρ两项之和为常数。

重力作用下，液体中任何一点静止水压强gh p p ρ+=0，0p 为液体表面压强。

a p p >0为正压；a p p <0为负压，负压可用真空压强v p 或真空高度v h 表示：abs a v p p p -= gp h v v ρ= 重力作用下，静止均质液体中的等压面是水平面。

利用互相连通的同一种液体的等到压面原理，可求出待求液体的密度。

三、实验设备在一全透明密封有机玻璃箱内注入适量的水，并由一乳胶管将水箱与一可升降的调压筒相连。

水箱顶部装有排气孔1k ，可与大气相通，用以控制容器内液体表面压强。

若在U 形管压差计所装液体为油，水油ρρ<，通过升降调压筒可调节水箱内液体的表面压强，如图1-1所示。

图 1—1四、实验步骤1、熟悉仪器，测记有关常数。

2、将调压筒旋转到适当高度，打开排气阀1k ，使之与水箱内的液面与大气相通，此时液面压强a p p =0。

待水面稳定后，观察各U 形压差计的液面位置，以验证等压面原理。

3、关闭排气阀1k ，将调压阀升至某一高度。

此时水箱内的液面压强a p p >0。

观察各测压管的液面高度变化并测记液面标高。

4、继续提高调压筒，再做两次。

5、打开排气阀1k ，使之与大气相通，待液面稳定后再关闭1k （此时不要移动调压筒）。

6、将调压筒降至某一高度。

此时a p p <0。
