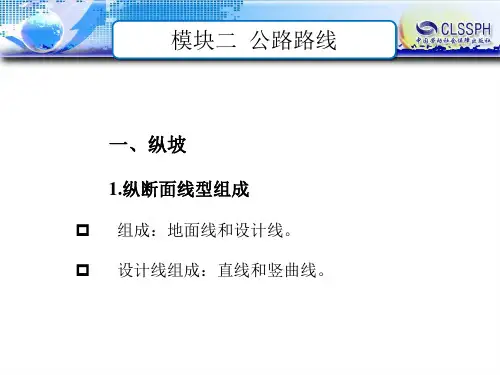

纵坡、竖曲线-课件

竖曲线是在变坡点处，为了行车平顺的需要而设置的一段曲线。

竖曲线的形状，通常采用圆曲线或二次抛物线两种。

在设计和计算上抛物线比圆曲线更为方便，故一般采用二次抛物线。

在纵坡设计时，由于纵断面上只反映水平距离和竖直高度，因此竖曲线的切线长与弧长是其在水平面上的投影，切线支距是竖直的高程差，相邻两条纵坡线相交角用坡度差表示。

一、竖曲线要素计算如图3-3所示，设变坡处相邻两纵坡度分别为i1和i2，坡度差以ω表示，则坡度差ω为i1和i2的代数差，即ω= i1-i2：当ω>0时，则为凸形竖曲线；当ω<0时，则为凹形竖曲线。

图3-3竖曲线示意图1、竖曲线的基本方程二次抛物线作为竖曲线的基本形式是我国目前常用的一种形式。

如图3-4所示，用二次抛物线作为竖曲线的基本方程：3-4 竖曲线要素示意图竖曲线上任意一点的斜率为：当x=0时：k= i1,则b= i1；当x=L，r=R时：，则：因此，竖曲线的基本方程式为：或 (3-19)2、竖曲线的要素计算曲线长：（3-20）切线长：（3-21）外距：（3-22）曲线上任意一点的竖距（改正值）：（3-23）二、竖曲线设计标准竖曲线的设计标准包括竖曲线的最小半径和最小长度。

1、竖曲线设计的限制因素（1）缓和冲击汽车在竖曲线上行驶时会产生径向离心力，在凸形竖曲线上行驶会减重，在凹形竖曲线上行驶会增重，如果这种离心力达到某种程度时，乘客就会有不舒适的感觉，同时对汽车的悬挂系统也有不利影响，故应对径向离心力加速度加以控制。

根据试验得知，离心加速度a限制在0.5～0.7m/s2比较合适。

汽车在竖曲线上行驶时其离心加速度为：（3-24）《标准》中确定竖曲线半径时取a=0.278 m/s2。

或（3-25）（2）行程时间不宜过短汽车从直坡段驶入竖曲线时，如果其竖曲线长度过短，汽车倏忽而过，冲击力大，旅客会感到不舒适，太短的竖曲线长度从视觉上也会感到线形突然转折。

因此，应限制汽车在竖曲线上的行程时间，一般不宜小于3s。

竖曲线竖曲线设计竖曲线定义：纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。

竖曲线的形状，通常采用平曲线或二次抛物线两种。

在设计和计算上为方便一般采用二次抛物线形式。

纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。

当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。

一．凹凸竖曲线的判别如图所示，设相邻两纵坡坡度分别为i1 和i2，则相邻两坡度的代数差即转坡角为ω= i2-i1，其中i1、i2为本身之值，当上坡时取正值，下坡时取负值。

当i2- i1为正值时，则为凹形竖曲线。

当i2 – i1 为负值时，则为凸形竖曲线。

二．主要公式坡度差：ω= I2-I1竖曲线曲线长：L = Rω竖曲线切线长：T= TA =TB ≈L/2 = Rω/2或者：T=(I1-I2)/2*R竖曲线的外距： E =T2 /2R修正值：X=D2 /2R其中D为所求点桩号到竖曲线起点或终点的距离三．竖曲线的半径竖曲线半径的确定1.凸形竖曲线极限最小半径确定考虑因素：（1）缓和冲击汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。

（2）经行时间不宜过短当竖曲线两端直线坡段的坡度差很小时，即使竖曲线半径较大，竖曲线长度也有可能较短，此时汽车在竖曲线段倏忽而过，冲击增大，乘客不适；从视觉上考虑也会感到线形突然转折。

因此，汽车在凸形竖曲线上行驶的时间不能太短，通常控制汽车在凸形竖曲线上行驶时间不得小于3秒钟。

（3）满足视距的要求汽车行驶在凸形竖曲线上，如果竖曲线半径太小，会阻挡司机的视线。

为了行车安全，对凸形竖曲线的最小半径和最小长度应加以限制。

2.凹形竖曲线极限最小半径确定考虑因素（1）缓和冲击：在凹形竖曲线上行驶重量增大；半径越小，离心力越大；当重量变化程度达到一定时，就会影响到旅客的舒适性，同时也会影响到汽车的悬挂系统。
