塑料产品结构设计拔模斜度

角度没有太大的规定!一般做整数方便加工就可!不过落差一定要0.02以上!大的高度落差就做大一点!角度一般做2-3度之间!大的产品做到5度!讨论拔模角度讨论一下拔摸斜度，请发表高见，多大的产品需要多大的拔摸斜度。

请大家举例说明。

拔摸斜度和产品的深度有关系.看你要达到什么目的了.而且对于产品外观的拔摸斜度和产品的表面处理有关系.相同的深度,表面咬花需要的拔摸斜度比光面要大. 而BOSS柱和加强肋就不是要求很严,以容易脱模和不缩水为原则.我们外形一般用1~2度左右以下是我的经验值：电视产品缺省的斜度是1:40,前壳为1.5度（我刚做了一个2度的）。

后盖因为牵扯到皮纹，如果深度不大（小于30毫米），一般不等小于3度。

深度较大，一般不小于6~8度。

至于有什么理论公式，还请版主赐教这个话题刚好我在别的论坛上发表过先转贴过来了：「拔模角」这个问题对机构人员来说，是个非常重要的课题 .什麼情况要画拔模斜度？什麼情况不需要斜度？外观斜度要多少？补强肋，螺丝驻斜度要多少？真的都需要经验，及和模具设计人员讨论对机构人员来说，不要画拔模角是最好的因為在画所有的结构时，标尺寸的参考只有「一条线」加了斜度后，正式图看起来就有「二条线」万一选错条，以后就麻烦了（有经验的人应该听的懂吧！）提供一下个人的经验：拔模斜度可以在所有的结构都完成后，再来一次画出来一方面可以避免出错一方面可以加快软体运算的速度.其实一个负责任的机构人员 .应该是要把「该有」的「所有拔模斜度」都画出来 .如果你把这项工作交给模具设计人员来画的时候 .他怎麼知道你哪些地方是做「紧配合」，哪些有「间隙」？而且拔模基準面应该是以「底部」，还是「顶部」為準呢？一旦「猜错」了，有可能成品就会有干涉了 .还有有些比较高，比较深的结构是做「入子」的以及有些螺丝孔是做「套筒」的那时需不需要做斜度，那裡不需要做斜度就要跟模具人员好好讨论了「拔模斜度」这个话题还有很多可以讨论的常常為了这个问题会让模具设计人员对机构设计人员有很大的抱怨这个可以多听听版上那些模具设计人员的心声一般我的经验是：能不作斜度的尽量不作！原则是：１、作模具的时候容易加的！２、作大作小关系不大的！外观的如果是出模方向的，斜度一定要作！如果是行位上出的，可以作直的！一些柱子、筋等，如果不是很深也不作！需要配合的，斜度一定要作！斜度的大小一般根据蚀纹的型号，有具体的数值，可以查的！基本全是经验值，要考虑模具的制作方法！。

塑胶件结构设计规范一．拔模1.前模面拔模斜度，光面1-1.5度，幼纹2-3度，依据蚀纹的实际要求确定拔模斜度(3-10度).2.后模面拔模斜度，为了防止产品嵌前模，可比原则比前模面小一度.3.骨位取0.25-1度,原则上骨位顶部厚度比底部小0.20mm, 如图4所示。

4.插穿位及枕位拔模斜度3度.图1 图2 拔模快速检索表二．止口及止骨,1.塑胶件因为缩水变形的影响，上下壳装配时会有段差，严重的会刮手, 做止口可以将这种影响降到最小，而且从外观看又是一条美工线。

一般止口尺寸做0.5*0.5（依壁厚而定）, 如图3所示。

2.止骨最好上下壳互插,并且有挡骨限位，配合面拔模斜度2度,并倒R角, 如图3所示。

3.骨位厚度，一般为壁厚的0.4，最厚不大于壁厚的0.7, 如图4所示。

图3 图4三．螺柱连接1. 如结构允许，上下壳螺柱连接尽量采用插入限位式，如图5所示。

2.螺丝柱底孔直径D1（自攻牙）为螺丝公称直径的0.85,螺丝柱外径M1.2:D2=Φ2.2 M1.4:D2=Φ2.6 M1.7:D2=Φ3 M2.0:D2=Φ3.5 M2.3:D2=Φ4.0 M2.6:D2=Φ4.8 M3:D2=Φ5.5螺丝过孔D3大于螺丝公称直径+0.2，如图5所示。

3.为防止打螺丝时，柱子爆裂,1). 底孔做倒角;2). 底孔做沉孔;3)加加强肋，如图5所示。

4.为防止缩水，螺丝柱做火山口减胶，如图5所示。

5.橡胶垫高出骨位0.5mm, 如图5所示。

图5四.按键1.按键与壳的间隙单边0.10-0.20mm,如喷油电镀单边增加0.025mm,如其他特殊喷涂，似涂层厚度增加间隙, 如图6所示.2.按键弹片建议厚度为0.6-0.8mm,如电镀建议为0.6mm, 如图6所示.3.按键与轻触开关的间隙为0.10，且此部位原则上不能下顶针, 如图6所示.4.如是轻触开关，PCB高度定位误差控制在0.10以内, 如图6所示.5.建议设计回程0.30mm,以抵消PCB高度误差的影响, 如图6所示.6.建议原料用奇美757原料,不能用水口料.7.按键孔建议做台阶,一部份出前模，一部份出后模，如图6所示.图6五.扣位连接，上下壳适当扣位是必要的,可以减少上下壳离壳的不良，增加机器的抗跌落性能.出斜顶或行位请注意行程,以免干涉或是铲胶, 如图5所示。

脱模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。

此外，成型的方式，壁厚和塑料的选择也在考虑之列。

一般来说，对模塑产品的任何一个侧面，都需有一定量的脱模斜度，以便产品从模具中顺利脱出。

塑件设计之拔模角度确定脱模斜度的大小一般以0.5°～1°居多。

具体选择脱模斜度注意以下几点：⑴、塑件表面是光面的，尺寸精度要求高的，收缩率小的，应选用较小的脱模斜度，如0.5°。

⑵、较高、较大的尺寸，根据实际计算取较小的脱模斜度。

⑶、塑件的收缩率大的，应选用较大的斜度值。

⑷、塑件壁厚较厚时，会使成型收缩增大，脱模斜度应采用较大的数值。

⑸、透明件脱模斜度应加大，以免引起划伤。

一般情况下，PS料脱模斜度应不少于2.5°～3°，ABS及PC料脱模斜度应不小于1.5°～2°。

⑹、带皮纹、喷砂等外观处理的塑件侧壁应根据具体情况取2°～5°的脱模斜度，视具体的皮纹深度而定。

皮纹深度越深，脱模斜度应越大。

⑺、结构设计成对插时，插穿面斜度一般为1°～3°。

⑻、取斜度的方向，一般内孔以小端为准，符合图样，斜度由扩大方向取得，外形以大端为准，符合图样，斜度由缩小方向取得。

⑼、一般情况下，脱模斜度不包括在塑件公差范围内。

⑽、外壳面脱模斜度大于等于3°。

除外壳面外，壳体其余特征的脱模斜度以1°为标准脱模斜度。

特别的也可以按照下面的原则来取:低于3mm高的加强筋的脱模斜度取0.5°，3～5mm取1°，其余取1.5°；低于3mm高的腔体的脱模斜度取0.5°，3～5mm取1°，其余取1.5°。

结构斜度和拔模斜度是在注塑成型工艺中使用的两个术语。

结构斜度（Draft angle）：结构斜度是指产品侧面相对于垂直于模具开合方向的倾斜角度。

在注塑成型过程中，结构斜度非常重要，因为它可以影响产品的脱模性能。

合适的结构斜度可以使得产品容易从模具中脱模，减少因摩擦而对产品造成的损坏。

一般来说，结构斜度应该大于零度，常见的推荐值为1到3度。

具体的结构斜度取决于产品的几何形状、材料性质以及模具的设计。

拔模斜度（Core pulling angle）：拔模斜度是指模具中用于脱模的可动构件相对于模具开合方向的倾斜角度。

拔模斜度通常被用来脱模带有侧壁或复杂结构的产品。

通过合适的拔模斜度设计，可以使可动构件在模具开合过程中顺利脱离产品，确保产品的完整脱模。

拔模斜度的大小也取决于产品的形状和模具的设计要求，通常在设计过程中需要进行模拟和验证。

总而言之，结构斜度和拔模斜度是注塑成型工艺中用于提高脱模性能的重要因素。

在产品设计和模具设计过程中，合适的斜度设计可以提高生产效率，并减少产品损坏的风险。

塑胶件的结构设计：拔模斜度篇（下）接上篇：塑胶件的结构设计：拔模斜度篇（上）05拔模斜度设计的原则•保证出模要求•保证结构功能•保证外观要求二、保证结构功能一个完整的产品本质上是不同的零件有序的构成，不同零件之间通过连接关系连接成一个整体，一个零件的拔模不仅仅对自身的结构产生影响，同时也会影响到与之配合的另一零件。

1、零件拔模后，对螺丝支承面的影响。

对支撑面进行拔模，可以方便出模，但是拔模后，螺丝的支承面与螺柱中心线不垂直，强行锁紧后，被固定件可能会被压歪。

2、零件拔模后，对过盈配合的影响。

塑胶件之间可以互相配对拔模，过盈配合精度不影响，但是对于无拔模斜度的标准件（如轴承、转轴等）与塑件件过盈配合就需要注意，比如以下这种小轴与柱子内孔的过盈配合，内孔如果拔模，过盈效果容易失效，内孔通过司筒针出模可以实现内孔无拔模。

对于轴承的过盈配合，稍大的轴承孔无法通过司筒针出模达到无拔模斜度，采用常规出模方式需要设计拔模斜度，如下面轴承孔，内孔大面拔模，筋位面积小，可以不拔模，强脱出模。

3、零件拔模后，分型面的确定会影响结构精度。

在拔模时，当对零件中的d1、d2、d3、d4有同心度要求时，分型面必须在A～A处且d1与d2设计在同一型芯上才能使模具保证其要求。

4、零件拔模后，分型线（夹线）出模、外观、结构的影响。

一般的通孔是通过前后模的碰穿成型，只是碰穿位置的不同，导致夹线的位置也不同，通孔拔模后，一般有以下3种碰穿方式，夹线（批锋）就产生在前后模的相碰处。

1）前模碰后模，即孔的内壁面拔模后留在前模，常应用于外观的一些特征孔，如散热孔、出音孔、外接口孔等，这些孔一般在外观面上不允许看到孔的夹线或批锋，并且一般都需要导角，所以一般选择此方式，但是，值得注意的是，这种方式有粘前模的风险，特别是孔的个数较多时，如一些散热孔、出音孔，所以，如果后模没有足够的结构保证模具前后模分开时留在后模，应考虑使用前后模对碰，且前模碰的深度小于后模碰的深度。

塑胶拔模斜度塑胶拔模斜度是指在塑胶注塑过程中，为了方便模具中的产品顺利脱模，需要在模具设计中加入一定的斜度。

本文将从塑胶拔模斜度的定义、作用、设计原则以及影响因素等方面进行探讨。

一、塑胶拔模斜度的定义塑胶拔模斜度是指在塑胶注塑模具设计中，为了保证产品顺利脱模而设置的一定角度。

斜度的设置可以减小模具与产品之间的摩擦力，使产品能够顺利脱模，避免模具磨损或产品变形等问题。

1. 降低脱模力：塑胶拔模斜度能够减小产品与模具之间的接触面积，从而降低脱模力，使产品容易脱离模具。

2. 避免产品变形：通过设置合适的拔模斜度，可以避免产品在脱模过程中发生变形，保证产品的质量。

3. 减少模具磨损：拔模斜度可以减小模具与产品之间的摩擦力，降低模具磨损的程度，延长模具使用寿命。

三、塑胶拔模斜度的设计原则1. 斜度大小：拔模斜度的大小应根据具体产品的形状和尺寸来确定，一般来说，较小的产品可以设置较小的斜度，而较大的产品则需要较大的斜度。

2. 斜度方向：一般情况下，拔模斜度应与产品的脱模方向一致，以保证产品能够顺利脱离模具。

3. 斜度均匀：拔模斜度应在整个产品表面上均匀分布，不能出现过大或过小的局部斜度。

4. 模具结构：在模具设计中，应充分考虑拔模斜度的设置，合理设计模具结构，以便更好地实现产品的顺利脱模。

四、影响塑胶拔模斜度的因素1. 产品材料：不同的塑料材料具有不同的流动性，流动性较好的材料可以设置较小的斜度，而流动性较差的材料则需要较大的斜度。

2. 产品结构：产品的形状和结构也会影响拔模斜度的设置，复杂的产品形状通常需要较大的拔模斜度。

3. 模具材料：模具材料的硬度和表面光滑度也会影响拔模斜度的设置，硬度较高且表面光滑的模具可以设置较小的斜度。

塑胶拔模斜度在塑胶注塑过程中起着重要的作用。

合理设置拔模斜度可以降低脱模力，避免产品变形，减少模具磨损，从而提高产品质量和模具的使用寿命。

在模具设计中，需要根据具体产品的形状和尺寸，合理设置拔模斜度，并考虑材料和结构等因素的影响。

注塑拔模斜度标准一、模具设计在模具设计中，拔模斜度是一个重要的考虑因素。

适当的拔模斜度可以有助于从模具中取出塑件，同时还可以防止塑件在冷却过程中卡在模具中。

在设计过程中，应根据产品形状、尺寸和材料选择合适的拔模斜度。

二、拔模斜度应用拔模斜度通常应用于以下几种情况：1. 当塑件表面与开模方向不一致时，应设置拔模斜度。

2. 当塑件较深或壁厚不均匀时，为避免塑件卡在模具中，应设置一定的拔模斜度。

3. 当塑件设计有嵌件或孔时，为确保顺利取出嵌件或孔，应设置适当的拔模斜度。

三、材料选择材料的选择对拔模斜度也有影响。

不同的材料具有不同的流动性、热膨胀系数和弹性模量，因此需要选择适合的材料以保持适当的拔模斜度。

常用的注塑材料包括ABS、PC、PA等，应根据产品要求选择合适的材料。

四、注塑工艺注塑工艺参数对拔模斜度也有影响。

注射压力、注射速度、模具温度等参数应根据材料和产品要求进行设置。

合理的工艺参数可以提高塑件的填充程度和减少收缩率，从而保持适当的拔模斜度。

五、塑件性能塑件的性能如强度、韧性、耐磨性等与拔模斜度有关。

为确保塑件具有所需的性能，应适当调整模具设计和注塑工艺参数。

同时，应根据产品要求对塑件进行必要的后处理，如热处理、表面处理等，以提高其性能。

六、表面处理表面处理如抛光、喷砂等可改善塑件外观和摩擦性能。

在表面处理过程中，应选择合适的处理方法以避免对塑件表面造成损伤或影响其拔模斜度。

七、测量方法为确保拔模斜度的准确性，应使用合适的测量方法进行测量。

常用的测量方法包括角度计测量、样板测量和三维扫描等。

应根据产品要求和实际情况选择合适的测量方法。

八、误差分析在生产过程中，由于各种因素的影响，可能导致塑件的拔模斜度出现误差。

误差可能来源于模具制造误差、注塑工艺波动和材料变化等。

为确保产品质量和稳定性，应进行误差分析并采取相应的措施进行纠正和预防。

可以通过控制原材料质量、优化模具设计和提高生产工艺水平等方式降低误差。

拔模斜度标准
拔模斜度标准是指在进行模具设计和制造过程中，评估模具拔模性能的指标。

拔模斜度是指模具在脱离工件表面之前，可承受的最大斜度角度。

具体的拔模斜度标准会根据不同的工件和模具而有所不同，一般由模具设计师根据经验和实际情况确定。

一般来说，拔模斜度标准要考虑以下因素：
1. 材料的可塑性：如果工件材料容易变形，拔模斜度应较小；如果材料硬度较高，拔模斜度可适当增大。

2. 模具结构：模具结构的复杂程度、材料的选择等都会影响拔模性能，拔模斜度标准应适应模具结构的要求。

3. 产品表面要求：如果产品对表面的质量要求较高，拔模斜度标准应较小；如果允许一定程度的瑕疵，拔模斜度标准可适当增大。

在实际应用中，拔模斜度标准往往是经过不断调整和改进的，通过实验和实际生产情况来确定最佳的拔模斜度标准，以确保产品质量和生产效率的平衡。

结构设计（第三节）5、脱模斜度（Draft Angle）5.1、基本设计守则产品的拔模角度大小具体依照拔模面的高度及模具加工来决定：①、拔模面的高度在2mm以下基本不用拔模，如需要拔模，拔模角度在2~3度之间；高度在2~10mm以内，拔模角度采用1~1.5度，高度在10mm以上拔模角度在0.3~0.5度；②、模具加工：如模具加工量太小则无法达到设计的拔模角度，就需要修正过来。

由表中可以看出，塑料硬脆、刚性大的，出模角要求大。

在立体图的构建中，凡影响外观，影响装配的地方需要画出斜度，加强筋一般不画斜度。

塑胶零件的脱模斜度由材料，表面饰纹状态，零件透明与否决定。

硬质塑料比软质塑料的脱模斜度大，零件越高，孔越深，斜度越小。

表4 脱模斜度的选择序号影响脱模斜度的主要方面1 塑胶材料的影响PE，PP可强制脱模，强制脱模量一般不超过型芯的最大截面积5%。

2 饰纹的影响一般情况下，脱模角比蚀纹板许可大0.5度。

3 工件透明预防的影响透明的工件一般取3度。

4 一般情况取值一般情况下取0.5～1.5度。

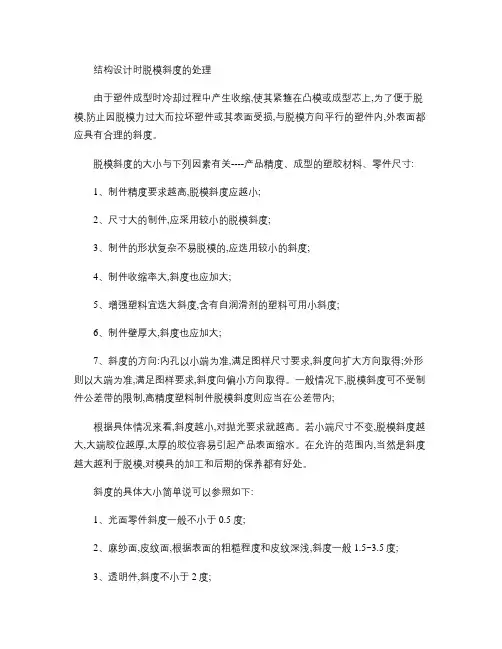

5.2出模角确定要点(1) 制品精度要求越高，出模角应越小。

(2) 尺寸大的制品，应采用较小的出模角。

(3) 制品形状复杂不易脱模的，应选用较大的斜度。

(4) 制品收缩率大，斜度也应加大。

(5) 增强塑料宜选大斜度，含有自润滑剂的塑料可用小斜度。

(6) 制品壁厚大，斜度也应大。

⑺当表面采用不同的咬花规格时，其拔模斜度不一样。

具备以下条件的型芯，可采用较小的出模角：(1) 顶出时制品刚度足够。

(2) 制品与模具钢材表面的摩擦系数较低。

(3) 型芯表面的粗糙度值小，抛光方向又与制品的脱模方向—致。

(4) 制品收缩量小，滑动摩擦力小。

6、加强筋6.1、加强筋的作用(1) 在不加大制品壁厚的条件下，增强制品的强度和刚性，以节约塑料用量，减轻重量，降低成本。

(2) 可克服制品壁厚差带来的应力不均所造成的制品歪扭变形。

(3) 便于塑料熔体的流动，在塑料制品本体某些壁部过薄处为熔体的充满提供通道。
