2.4.2 厂区总体概述本厂区布置为矩形，东西方向长为400m，南北方向宽为200m，总面积为80000m2工厂内可划分为行政区，辅助生产区，生产区以及储运区。
根据建筑物的朝向，主导风向的影响(常年偏北风为主导主导方向)，设置行政区位于分厂厂区的东北角，辅助生产区由于为了维修方便位于中西部，生产区设在西南部，储罐区于中东部。
本设计中，厂区内道路总体呈网格状布置，本厂区道路设计宽度为16米(双向四车道)，次干道设计宽度为9米(双向两车道)。
整个厂区的道路及建、构筑物都进过严格规划，布置规整。
同时，人流与货流别离，并留有消防安全通道。
本厂区储存设施区分为产品罐区和原料仓库。
本厂区有一块发展用地，是用来产区扩大建设的，位于产区的西边，生产区内。
本厂布局规划具有行政、生活全面有序，生产车间集中安全，仓储设施安全便捷，辅助公用设施便捷合理等优点，具体可见到以下图。
厂区面积概算结合各项参数，包括本厂的年处理量，产量，也通过参考实际化工厂布局，本设计基本确定了本厂的建设规模与具体厂区内部的建设布局，下面为基本的厂区面积概算。
表2-2 建筑物构筑物面积一览表表2-3 化工厂总平面布置设计的各项技术指标2.4.4 工艺生产装置的布置要求设计标准要求工艺装置在厂区内布置应相对集中，形成一个或几个装置街区。
本设计中将反应车间和别离车间集中布置，设置在同一区块内，这样有利于集中铺设公用工程管线以及集中控制管理，而且工艺生产流程顺畅、衔接短捷，紧凑合理，与相邻设施也协调得很好。
除了有利于生产管理和安全防护外，集中布置工艺装置还便于施工、安装和检修。
工艺生产装置宜布置在人员集中场所全年最小频率风向的上风侧，并位于厂区散发可燃气体的储运设施全年最小频率风向的下风侧。
本厂区集中人群的场所为行政区和停车场，位于东部，处于全年最小频率风向(西风)的下风侧，同时储罐区位于生厂区的西部，是全年最小风频的上风侧。
2.4.5 辅助公共设施的布置2.4.5.1 蓄水池循环水场应靠近主要用水区域，防止在工艺装置的爆炸危险区范围内；防止靠近火炬、加热炉、焦炭塔等热源体；不宜布置在邻近的变配电所、露天工艺设备、主要运输道路冬季最大频率风的上风侧，并不应布置在受水雾影响而产生危害的设施的全年最大频率风向上风侧。

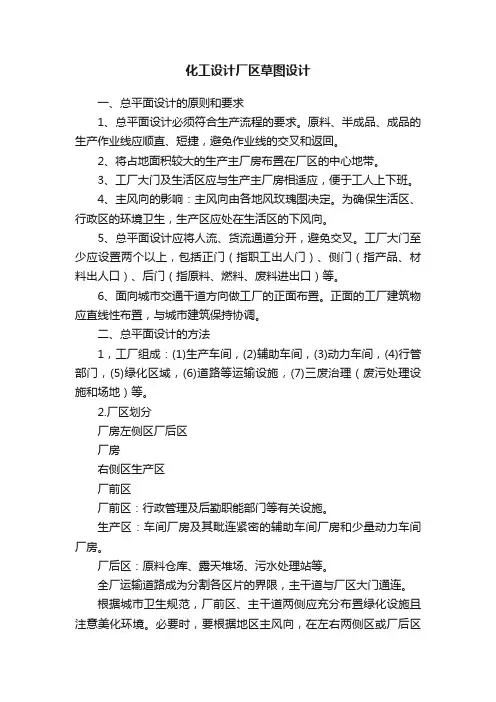

化工设计厂区草图设计一、总平面设计的原则和要求1、总平面设计必须符合生产流程的要求。
原料、半成品、成品的生产作业线应顺直、短捷，避免作业线的交叉和返回。
2、将占地面积较大的生产主厂房布置在厂区的中心地带。
3、工厂大门及生活区应与生产主厂房相适应，便于工人上下班。
4、主风向的影响：主风向由各地风玫瑰图决定。
为确保生活区、行政区的环境卫生，生产区应处在生活区的下风向。
5、总平面设计应将人流、货流通道分开，避免交叉。
工厂大门至少应设置两个以上，包括正门（指职工出人门）、侧门（指产品、材料出人口）、后门（指原料、燃料、废料进出口）等。
6、面向城市交通干道方向做工厂的正面布置。
正面的工厂建筑物应直线性布置，与城市建筑保持协调。
二、总平面设计的方法1，工厂组成：(1)生产车间，(2)辅助车间，(3)动力车间，(4)行管部门，(5)绿化区域，(6)道路等运输设施，(7)三废治理（废污处理设施和场地）等。
2.厂区划分厂房左侧区厂后区厂房右侧区生产区厂前区厂前区：行政管理及后勤职能部门等有关设施。
生产区：车间厂房及其毗连紧密的辅助车间厂房和少量动力车间厂房。
厂后区：原料仓库、露天堆场、污水处理站等。
全厂运输道路成为分割各区片的界限，主干道与厂区大门通连。
根据城市卫生规范，厂前区、主干道两侧应充分布置绿化设施且注意美化环境。
必要时，要根据地区主风向，在左右两侧区或厂后区设置卫生防护地带，以免污染厂外环境并降低噪音的影响。
3、建筑物的布置位置(1)主要生产车间建筑物应首先考虑布置在生产区的中心地带。
(2)辅助车间建筑物的位置应靠近其服务的主车间厂房或其服务对象。
(3)动力车间尽量靠近其服务的具体部门，可以大部集中布置在厂区的左侧或右侧。
少数也有布置在生产区内的。
(4)行政管理和后勤部门建筑设施的总体布置应是集中在厂前区。
一、总平面设计的原则和要求
1、总平面设计必须符合生产流程的要求。
原料、半成品、成品的生产作业线应顺直、短捷，避免作业线的交叉和返回。
2、将占地面积较大的生产主厂房布置在厂区的中心地带。
3、工厂大门及生活区应与生产主厂房相适应，便于工人上下班。
4、主风向的影响：主风向由各地风玫瑰图决定。
为确保生活区、行政区的环境卫生，生产区应处在生活区的下风向。
5、总平面设计应将人流、货流通道分开，避免交叉。
工厂大门至少应设置两个以上，包括正门（指职工出人门）、侧门（指产品、材料出人口）、后门（指原料、燃料、废料进出口）等。
6、面向城市交通干道方向做工厂的正面布置。
正面的工厂建筑物应直线性布置，与城市建筑保持协调。
二、总平面设计的方法
1，工厂组成：(1)生产车间，(2)辅助车间，(3)动力车间，(4)行管部门，(5)绿化区域，(6)道路等运输设施，(7)三废治理（废污处理设施和场地）等。
2.厂区划分
厂房左侧区厂后区
厂房
右侧区生产区
厂前区
厂前区：行政管理及后勤职能部门等有关设施。
生产区：车间厂房及其毗连紧密的辅助车间厂房和少量动力车间厂房。
厂后区：原料仓库、露天堆场、污水处理站等。
全厂运输道路成为分割各区片的界限，主干道与厂区大门通连。
根据城市卫生规范，厂前区、主干道两侧应充分布置绿化设施且注意美化环境。
必要时，要根据地区主风向，在左右两侧区或厂后区设置卫生防护地带，以免污染厂外环境并降低噪音的影响。
3、建筑物的布置位置
(1)主要生产车间建筑物应首先考虑布置在生产区的中心地带。
(2)辅助车间建筑物的位置应靠近其服务的主车间厂房或其服务对象。
(3)动力车间尽量靠近其服务的具体部门，可以大部集中布置在厂区的左侧或右侧。
少数也有布置在生产区内的。
(4)行政管理和后勤部门建筑设施的总体布置应是集中在厂前区。
