三相电表参数

三相电表参数

三相电是一种交流电，它包含三个相位，每个相位之间的电流相位差为120度，这可以提高电力传输的效率。三相电通过三相电表进行测量，这些电表可以测量用电量和功率。三相电表通常具有以下参数。

1. 电流：三相电的电流是三个相位电流的总和，电流的单位为安培（A）。三相电表通常能够测量每个相位的电流和总电流。

2. 电压：三相电的电压是每个相位电压之间的差异，电压的单位为伏特（V）。三相电表通常能够测量每个相位的电压和线电压（即相邻相位之间的电压）。

3. 功率因数：功率因数是电力系统中的一个重要参数，它表示有功功率与视在功率的比率。功率因数的范围从0到1之间，数值越接近1表示电路越有效率。三相电表通常能够测量功率因数，并且可以通过改变电路的组成来改善功率因数。

三相电表是现代电力系统中不可或缺的元素，它们可以提高电力系统的效率和可靠性。了解三相电表的参数可以帮助我们更好地理解电力系统的工作原理。

DSZ71/DTZ71

型

三相智能电能表

使用说明书

江 苏 林 洋 能 源 股 份 有 限 公 司

Jiangsu Linyang Energy Co.,Ltd. 三相智能电能表 DSZ71/DTZ71

−1− 1 概述

1.1 产品介绍 DSZ71/DTZ71型三相智能电能表系列产品适用于三相有功无功电能计量。我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。各项技术指标符合《GB/T 17215.321-2021》、《GB/T 17215.323-2008》、《GB/T 17215.211-2021》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DLT 698.45-2017》、Q/GDW10354-2020、Q/GDW10356-2020等国家标准以及行业标准。 DSZ71/DTZ71系列产品结合了林洋科技在我国电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术及高精度计量芯片，数据通信技术以及先进的SMT制造工艺研制而成，是完全按照国家电网公司要求定制的一款新型智能电能表。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。 1.2 工作原理

电能表工作时，A、B、C三相电压、电流经取样电路分别取样后，送到计量芯片进行处理，CPU将处理过的数据根据需要送至显示部分、通信部分等数据输出单元。

电压取样

电流取样Ua

UbUc

Ia

IbIc计量芯片管理芯片时钟电池

电源Ua

Ub电源管理RS485接口

LCD显示时钟电路

红外接口

数据存储

Uc

Un抄表电池 三相智能电能表 DSZ71/DTZ71

−2− 2 规格

以上规格仅是我公司常备规格，我公司可根据用户需求进行更改，满足用户需求。 3 技术指标

免责声明：本文

档不

代表或不用于确定用于

特定用户应用产品

的

适用性或可靠性

Aug 17, 20171产品参数表

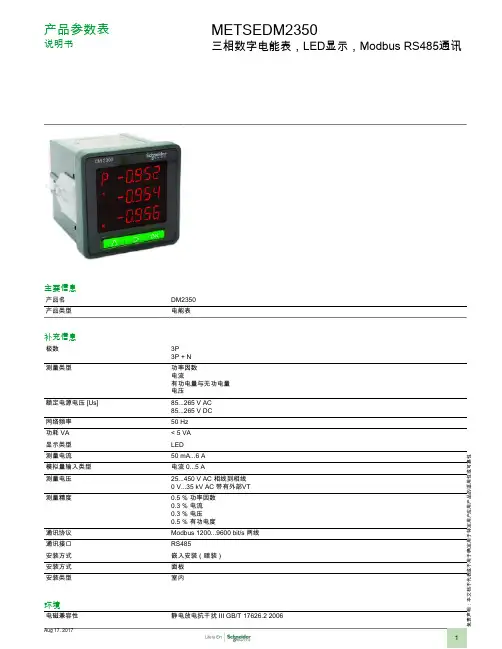

说明书METSEDM2350三相数字电能表，LED显示，Modbus RS485通讯

主要信息产品名DM2350产品类型电能表

补充信息极数3P3P + N

测量类型功率因数电流有功电量与无功电量电压额定电源电压 [Us]85...265 V AC85...265 V DC网络频率50 Hz功耗 VA< 5 VA

显示类型LED

测量电流50 mA...6 A

模拟量输入类型电流 0...5 A

测量电压25...450 V AC 相线到相线0 V...35 kV AC 带有外部VT

测量精度0.5 % 功率因数0.3 % 电流0.3 % 电压0.5 % 有功电度

通讯协议Modbus 1200...9600 bit/s 两线

通讯接口RS485

安装方式嵌入安装（暗装）

安装方式面板

安装类型室内

环境

电磁兼容性静电放电抗干扰 III GB/T 17626.2 20062抗快速瞬变 III GB/T 17626.4 2008浪涌放电抗干扰 III GB/T 17626.5 2008IP 保护等级IP40 面盖IP20 壳体相对湿度5...95 %运行温度-20...60 °C贮存环境温度-20...70 °C宽度72 mm高度72 mm深度77.3 mm

可持续性产品类型非绿色产品认证标志 (Green Premium) 产品RoHS法规（日期代码：YYWW）符合 - 自从 1230 - Schneider Electric declaration of conformity

Schneider Electric declaration of conformity

科技共分享诚信恒久远 Sharing Science Jointly Keeping Faith Forever产品使用说明书DSSD25、DTSD25 电子式三相多功能电能表1、概述

电子式三相多功能电能表是采用先进的微电子技术、计算机技术和SMT制造技术，由我公司精心设计和制造的新一代电能表，它可以直接精确地测量每一相正向反向的有功和无功电能，并依据相应费率和需量等要求进行处理。并可显示当前各相电流电压及电网频率。全部性能指针符合GB/T 17883-1999《0.2S级和0.5S级静止式交流有功电度表》和GB/T

17215-1998《1级和2级静止式交流有功电度表》国家标准对多功能电度表的各项技术要求，其通讯符合DL/T645-1997《多菜单通讯规约的要求》。本系列产品具有四种费率、12个时段、4套日时区、百年日历时钟、红外遥控编程抄表、并具有RS485通讯接口以及脉冲输出等功能，是适应电能管理现代化的理想计量器具 。

2、工作原理

3、规格型号（见表1）

表1

型号 类 别 准确度等级 额定电压 额定电流

Ib 有功 无功

DSSD25 三相三线 0.5S 0.5 1.0 1.0

2.0 3×100V 3×0.3(1.2)A

3×1.5(6)A

DTSD25 三相四线 0.5S 0.5 1.0 1.0

2.0 3×57.7/100V

3×220/380V 3×0.3(1.2)A

3×1.5(6)A

4、技术指标

4．1 仪表常数

DTSD25 1600imp/kW·h 1600imp/kvar·h

DSSD25 1600imp/kW·h 1600imp/kvar·h

4．2 基本误差（见表2）

平衡负载时基本误差极限

表2
