智能三相电压电流表说明书

一、产品特点：

■真有效值测量、整四位显示 ■三排LED同时显示A、B、C三相电压或电流

■可选带上下限报警控制功能 ■可编程通过面板按键任意调节显示值1~9999

■可选带通讯功能、通讯地址、波特率 ■软件调校、精度高、长期工作免调校

二、技术指标

输

入 输入 电压：500V（特殊可订做） 显

示 LED 整四位，显示数据更新时间：1S

电流：5A、1A（特殊可订做） 显示 0~9999

过载 持续1.2倍 精度等级 0.5%

瞬时：电压2倍/秒、电流10倍/秒 隔离耐压 2KV/50Hz/1min

扩展 配互感器或分流器扩展量程 绝缘电阻 ≥100MΩ

频率 50Hz±10% 平均正常工作时间 ≥9000h

电

源 电压 AC 220V±10%（特殊可订做） 工作条件 环境温度：-25℃~55℃

功耗 ≤3W 湿度≤93% 无腐蚀气体场所

三、外形、开孔、面板说明

外形代号 外形尺寸 开孔尺寸

A(mm) B(mm) C(mm) D(mm) E(mm)

42方形 120 120 80 111 111

6方形 80 80 76 76 76

96方形 96 96 78 81 81

72方形 72 72 74 67 67

微方形 48 48 112 45 45

操作说明转下页： 更多精品资料请关注本人主页（下载后请将页眉去掉即可）

四、操作说明注：按 键大于6秒钟，进入编程菜单。 设定数值大小。

接线示意图转下页： 显示值：（0~9999）

键设定其数值

数值意义如下：

=5 （AC 5A）

=100（AC 100A/5A）

=300 （AC300A/5A）

=2000（AC2000A/5）

依次类推……

标称值:5A、10V、500V

（特殊可订做）

1AV300三相电流电压表说明书 一、 规格 显示：3排0.4”高亮度红色LED 测量系统：单相2线，单相三线，三相三线，三相四线（利用接线来选择） 电源：AC 90~260V CT/PT比值：1~9999倍 操作温度：0~50℃RH，95%无凝露 储存温度：-10~60℃RH，95%无凝露 防护等级：IP65 安装：面版安装 外型尺寸：110×110×140mm 输入电源范围：（10%-110%）×400V 输入电流范围：（5%-110%）×5A 二、 功能 2-1型号 2-2测量项目及显示 三、 面板说明 3-1后面板说明 端子台 ①~②电流输入端子 ⑦~⑩电压输入端子 ○11~○12辅助电源端子 连接器 9~11脚：RS-485/232输出端子 6~8脚：接点信号（D/I）输入端子 1~5脚：Relay输出端子 测量项目 AV300 相电压VL-N V1、V2、V3、VE ● 电流A A1、A2、A3、AE ● 项目 R相 S相 T相 平均精密度 最大显示 相电压 V1 V2 V3 VE ±0.25% 9999V/KV电流 A1 A2 A3 AE ±0.25% 9999A/KA精密度范围 测量范围 V：10~100% V：0~120% A：5~100% A：0~120% 2 3-2外型/开孔尺寸

四、 接线图

3

一、通讯 1-1通讯协定 采用Modus protocol –RTU模式之通讯协定。 编码 8位元之2进位制数值 起始位 1位 模式 异步 数据长度 8位 奇偶校验 无 停止位 2位 错误校验 CRC（冗余循环码） 起始标志=≥4字节的时间 位址码 = 1字节 功能码 = 1字节 数据区 =N字节 错误校验 = 16位CRC码 结束标志=≥4字节的时间 41-2结构 位址码 功能码 数据区 校验码 8位元 8位元 N×8位元 16位元 1-3位址区 位址码为讯息组的起始位元组（8位元），从1~247这个位元组表示由用户设置位址的从站将接收由主站发送来的讯息。每个从站都必须有唯一的位置码，并且只有符合位址码之从站才能回应。当从站回应讯息时，其位址码表示其讯息来自何处。 1-4功能区 主站发送之功能码告诉从站要执行之任务，以下列出功能码都有具体的含义及操作。 代码 含义 操作 03 读取数据 读取当前暂存器一个或多个之二进位值 06 预置单一暂存器 把设置之二进位值写入单一暂存器 1-5数据区 数据区包含需要从站执行之动作或由从站采集的反送讯息，这些讯息可以是数值，参考地址等等。例如：功能码告诉从站读取暂存器的值，则数据区必包含要读取暂存器的起始位址及读取长度，对于不同的从站，位址和数据讯息都不相同。 1-6错误校验码 主站或从站可用校验码进行判别接收讯息是否出错，当讯息在传送过程中，由于电子 讯或其他的干扰，而产生不确定性的变化，错误校验码可以保证主站或从站在传送过程中出错的讯息不被认定，如此可确立系统的可靠性。（错误校验采CRC-16校验方法） ※ 位址码，功能码，数据区和错误讯息组成的格式都是相同的※ 1-7错误校验码 冗余循环码（CRC）包含2个位元组，16位元二进位数值CRC码由发送设备计算，置于发送讯息的尾部。接收讯息设备再重新计算接收到讯息CRC码，比较计算得到的CRC码是否与接收到的相符合，如果两者不相符合，则表明出错，即传讯资料不被确定就执行错误处理。 计算CRC码的步骤： 1. 预置16位元暂存器为十六进位FFFF（即全为1）。称此为CRC之暂存器。 2. 把第一个8位数位元组与16位CRC暂存器之较低位元组做互斥或运算，把结果置于CRC暂存器内。 3. 把CRS暂存器的内容右移一位元（朝低元），用0填补最高位元，再验查最低位元。 4. 如果最低位元为0：重复第3步骤（再次移位）。 如果最低位元为1：CRC暂存器与多项式A001（1010 0000 0000 0001）做互斥或运算。 5. 重复步骤3和4，知道右移8次为止，将全部8位数位元组全部进行处理。 6. 重复步骤2到步骤5，进行下一个8位数位元组全部进行处理。 7. 最后得到的CRC暂存器即为CRC码。 二、通讯功能说明 2-1读取暂存器内容：（Function code：03H） 此一功能允许使用者选取测量值，记录资料及系统所设定参数 Address Function Data start Addr Data of Regs CRC 16 Low CRC 16 Hi 01H 03H 03H 00H

数显三相电流电压表使用说明书

一、概述

该产品是采用单片机设计而成的最新产品，具有以下特点：

1、正四位显示，0-9999

2、高位AD转换，精度高。

3、单片机设计，抗干扰性能强

4、具有多项菜单编程，可灵活操作

5、量程准确，性能可靠

6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标

1、工作电源：AC220V±10% 50/60HZ

2、功耗：<1.５W

3、精度：RMS测量 0.5%级

4、工作环境：-10℃-50℃

5、储存环境：-20℃-75℃

6、绝缘：大于5MΩ

三、按键说明



SET 键： 功能选择键

 键： 移位键

 ▲ 键： 数据键

四、显示说明

 电流表显示方式说明：

- 当显示值 < 10A时，显示三位小数，即：X.XXX A

- 当10A ≤ 显示值 < 100A时，显示二位小数，即：XX.XX A

- 当100A ≤ 显示值 < 1000A时，显示一位小数，即：XXX.X A

- 当1000A ≤ 显示值 < 10000A时，不显示小数位，即：XXXX A

- 当显示值 ≥10000A时，KA指示灯点亮，显示为：XX.XX KA

 电压表显示方式说明：

- 当显示值 < 1KV时，显示一位小数，即：XXX.X V

- 当1KV ≤ 显示值 < 10KV时，不显示小数位，即：XXXX V

- 当10KV ≤ 显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV

- 当100KV ≤ 显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV

- 当显示值 ≥1000KV时，KA指示灯点亮，显示为：XXXX KV

五、参数设置

5.1 持续按下SET 键超过3秒，进入编程密码校验程序：（初始密码为“1234”）  数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

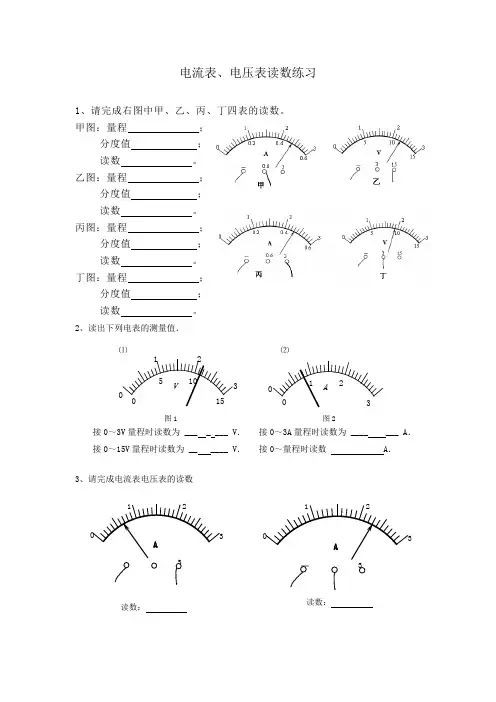

图1 图2 电流表、电压表读数练习

1、请完成右图中甲、乙、丙、丁四表的读数。

甲图：量程

；

分度值

；

读数

。 乙图：量程 ；

分度值 ；

读数 。

丙图：量程 ；

分度值 ；

读数 。

丁图：量程 ；

分度值 ；

读数 。

2、读出下列电表的测量值．

⑴ ⑵

接0～3V量程时读数为 ___ _ ___ V． 接0～3A量程时读数为 ____ ___ A．

接0～15V量程时读数为 __ ____ V． 接0～量程时读数 A．

3、请完成电流表电压表的读数

0 1 2

3

0 5 10

15 V 0

0 1 2

3 A

0 1 2

3 A

3

读数： 0 1 2

3

A

─ 3

读数：

、

0 1

2

3

A

─ 3

读数： ─ 0 1 2

3 A

3

读数：

0 1 2

3 V

─ 3 15 5 10

15

读数： 0 1 2

3 V

─ 3 15 5 10

15

读数：

0 1 2

3 V

─ 3 15 5 10

15

读数： 0 1 2

3 V

─ 3 15 5 10

15

读数：
