西门子8DA10型高压开关柜GIS系统培训讲义

第一章 8DA10型高压开关柜功能、特点8DA 系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。

这些开关柜额定电压高达 40.5 kV，额定电流高达 3150 A 。

它们适用于 100 kA 的最大允许额定短路电流和 40 kA 的最大短路分断电流。

8DA 型固定安装断路器型开关柜具有以下特点：适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验； 采用绝缘介质 SF6 气体；可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和 SF6 气体绝缘母线；本柜型GIS为单母线结构；本柜型采用单极金属外壳；本柜型为免维护高压开关柜；采用逻辑机械联锁的完整开关柜联锁系统；气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；具有较高的人员安全性； 具有较高的设备安全性。

第二章 8DA10型开关柜原理及柜体结构上图为： 8DA10（3极）断路器柜和开关柜极柱①低压室（标准高度： 850/1200 mm）② SIPROTEC 保护继电器（选件）③用于三位置隔离开关的控制与指示板，带有断路器位置指示器④用于馈线气体室的气体压力指示器 (B0)⑤气体灌充阀⑥真空断路器的控制与指示板⑦电缆隔室⑧用于电压检测系统的插孔⑨框架⑩母线⑪母线外壳⑫三位置隔离开关⑬上套管⑭断路器外壳⑮真空灭弧室⑯电流互感器⑰下套管⑱开关柜连接外壳8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。

下面将就上述几部分组成的功能、特性进行简要介绍。

2.1 断路器柜2.1.1 功能断路器柜是 8DA 系列开关柜的基本柜型。

具有“进线”和“出线”功能。

它可携载或分断所有额定母线及馈线电流以及相应铭牌上标出的短路电流。

2.1.2 框架开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。

第一章8DA10型高压开关柜功能、特点8DA 系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。

这些开关柜额定电压高达40.5 kV，额定电流高达3150 A 。

它们适用于100 kA 的最大允许额定短路电流和40 kA 的最大短路分断电流。

8DA 型固定安装断路器型开关柜具有以下特点：➢适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验；➢采用绝缘介质SF6 气体；➢可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和SF6 气体绝缘母线；➢本柜型GIS为单母线结构；➢本柜型采用单极金属外壳；➢本柜型为免维护高压开关柜；➢采用逻辑机械联锁的完整开关柜联锁系统；➢气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；➢具有较高的人员安全性；➢具有较高的设备安全性。

第二章8DA10型开关柜原理及柜体结构➢上图为：8DA10（3极）断路器柜和开关柜极柱①低压室（标准高度：850/1200 mm）②SIPROTEC保护继电器（选件）③用于三位置隔离开关的控制与指示板，带有断路器位置指示器④用于馈线气体室的气体压力指示器(B0)⑤气体灌充阀⑥真空断路器的控制与指示板⑦电缆隔室⑧用于电压检测系统的插孔⑨框架⑩母线⑪母线外壳⑫三位置隔离开关⑬上套管⑭断路器外壳⑮真空灭弧室⑯电流互感器⑰下套管⑱开关柜连接外壳8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。

下面将就上述几部分组成的功能、特性进行简要介绍。

2.1 断路器柜2.1.1 功能断路器柜是8DA 系列开关柜的基本柜型。

具有“进线”和“出线”功能。

它可携载或分断所有额定母线及馈线电流以及相应铭牌上标出的短路电流。

2.1.2 框架开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。

2.1.3 低压室①用于安放保护、控制、测量和计量装置；②带有断路器的插入式电缆以及位于C形导轨上、用于进线和出线电缆（如母线）的三位置隔离开关操作机构；③可将各个装置安装在门内或低压室内的安装板上2.1.4 开关柜极柱①极柱是前后布置的。

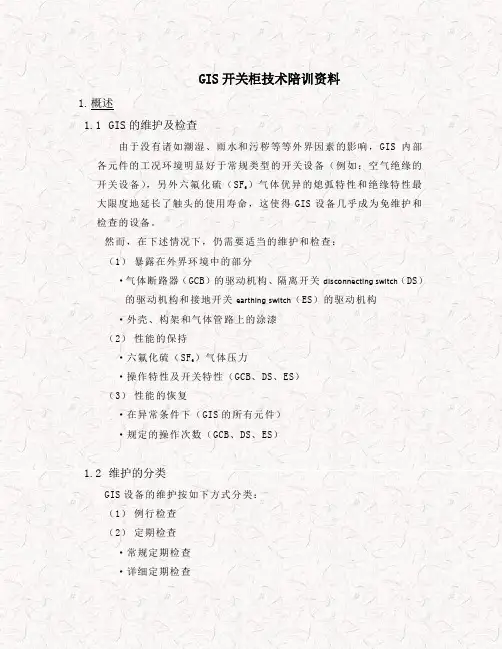

GIS开关柜技术陪训资料1.概述1.1GIS的维护及检查由于没有诸如潮湿、雨水和污秽等等外界因素的影响，GIS内部各元件的工况环境明显好于常规类型的开关设备（例如：空气绝缘的）气体优异的熄弧特性和绝缘特性最开关设备），另外六氟化硫（SF6大限度地延长了触头的使用寿命，这使得GIS设备几乎成为免维护和检查的设备。

然而，在下述情况下，仍需要适当的维护和检查：（1）暴露在外界环境中的部分·气体断路器（GCB）的驱动机构、隔离开关disconnecting switch（DS）的驱动机构和接地开关earthing switch（ES）的驱动机构·外壳、构架和气体管路上的涂漆（2）性能的保持·六氟化硫（SF）气体压力6·操作特性及开关特性（GCB、DS、ES）（3）性能的恢复·在异常条件下（GIS的所有元件）·规定的操作次数（GCB、DS、ES）1.2维护的分类GIS设备的维护按如下方式分类：（1）例行检查（2）定期检查·常规定期检查·详细定期检查（3）特殊检查例行检查例行检查是一种用肉眼进行的外观检查，是对全部GIS设备进行管理的日常业务，用以检查设备的工作状况及GIS中存在的异常情况。

定期检查定期检查是一种维护GIS设备使之处于正常工作状况的周期性行为。

这种检查通常应在我们的工程技术人员的监督下进行。

定期检查分为二种类型：即常规检查和详细检查。

常规检查常规检查主要是在断电状态下、用肉眼进行的外观检查。

其目的在于确认设备的性能。

常规检查包括：·断路器ground circuit breaker（GCB）、隔离开关（DS）、接地开关（ES）那些需要润滑部位的润滑情况·断路器（GCB）、隔离开关（DS）、接地开关（ES）操作及开关性能检查·仪表以及开关的校准等等详细检查详细检查主要是对GCB、DS和ES驱动机构的检查，在这种检查中，如果需要的话，可能会有机构的拆卸或者是零部件的更换。
