西门子8DA10型高压开关柜GIS系统培训讲义

第一章 8DA10型高压开关柜功能、特点8DA 系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。

这些开关柜额定电压高达 40.5 kV，额定电流高达 3150 A 。

它们适用于 100 kA 的最大允许额定短路电流和 40 kA 的最大短路分断电流。

8DA 型固定安装断路器型开关柜具有以下特点：适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验； 采用绝缘介质 SF6 气体；可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和 SF6 气体绝缘母线；本柜型GIS为单母线结构；本柜型采用单极金属外壳；本柜型为免维护高压开关柜；采用逻辑机械联锁的完整开关柜联锁系统；气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；具有较高的人员安全性； 具有较高的设备安全性。

第二章 8DA10型开关柜原理及柜体结构上图为： 8DA10（3极）断路器柜和开关柜极柱①低压室（标准高度： 850/1200 mm）② SIPROTEC 保护继电器（选件）③用于三位置隔离开关的控制与指示板，带有断路器位置指示器④用于馈线气体室的气体压力指示器 (B0)⑤气体灌充阀⑥真空断路器的控制与指示板⑦电缆隔室⑧用于电压检测系统的插孔⑨框架⑩母线⑪母线外壳⑫三位置隔离开关⑬上套管⑭断路器外壳⑮真空灭弧室⑯电流互感器⑰下套管⑱开关柜连接外壳8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。

下面将就上述几部分组成的功能、特性进行简要介绍。

2.1 断路器柜2.1.1 功能断路器柜是 8DA 系列开关柜的基本柜型。

具有“进线”和“出线”功能。

它可携载或分断所有额定母线及馈线电流以及相应铭牌上标出的短路电流。

2.1.2 框架开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。

•高压开关柜基本概念与原理•高压开关柜选型与配置•高压开关柜安装与调试•高压开关柜运行与维护管理目录•高压开关柜检修与试验技术•高压开关柜新技术应用与发展趋势01高压开关柜基本概念与原理高压开关柜定义及作用高压开关柜定义高压开关柜作用结构组成与工作原理结构组成高压开关柜主要由断路器、隔离开关、负荷开关、接地开关、互感器、避雷器等组成。

工作原理高压开关柜通过断路器实现电路的通断控制，通过隔离开关实现带电部分与不带电部分的隔离，通过负荷开关实现负荷电流的通断，通过接地开关实现设备接地保护，通过互感器实现电压、电流的测量和保护，通过避雷器实现过电压保护。

技术参数及性能指标技术参数性能指标02高压开关柜选型与配置固定式高压开关柜手车式高压开关柜铠装式高压开关柜030201不同类型高压开关柜特点选型依据及注意事项01020304额定电压和电流短路容量使用环境维护和操作母联柜配置采用固定式或手车式断路器，配置电流互感器、电压互感器等设备，实现两段母线的联络。

进线柜配置采用固定式或手车式断路器，配置电流互感器、电压互感器、避雷器等设备。

出线柜配置根据负载性质和容量选择合适的断路器或负荷开关，配置电流互感器、接地开关等设备。

PT 柜配置采用电压互感器将高电压转换为低电压，为保护和测量提供电源。

站用变柜配置采用干式变压器为站内提供照明、控制等用电。

典型配置方案分析03高压开关柜安装与调试确认安装场地检查设备准备安装工具阅读安装说明书安装前准备工作及检查事项检查接线检查所有接线是否正确、牢固，避免出现虚接、短路等问题。

根据需要安装附件，如电流表、电压表、指示灯等。

连接母线按照接线图将母线连接到高压开关柜的相应端子上，确保连接牢固、接触良好。

安装基础根据高压开关柜的尺寸和重量，选择合适的基础进行安装，确固定开关柜安装步骤与操作方法调试前检查带载试验验收标准空载试验调试过程及验收标准04高压开关柜运行与维护管理运行状态监测与故障诊断方法故障诊断技术实时监测技术结合实时监测数据，运用专家系统、神经网络等智能算法，对高压开关柜的故障进行诊断和预警。

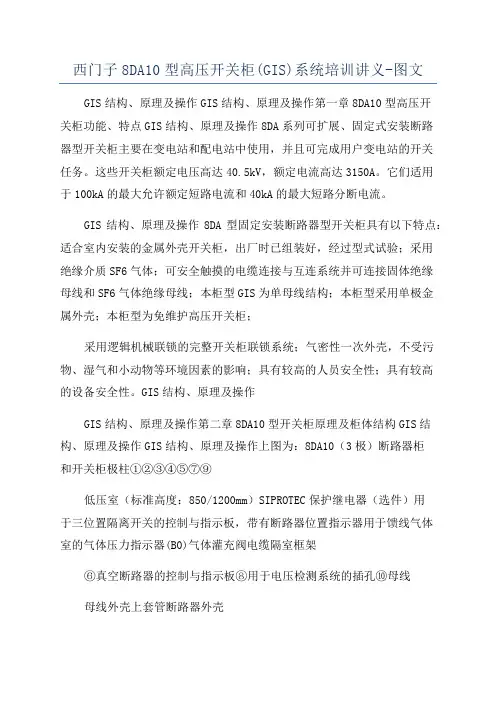

西门子8DA10型高压开关柜(GIS)系统培训讲义-图文GIS结构、原理及操作GIS结构、原理及操作第一章8DA10型高压开关柜功能、特点GIS结构、原理及操作8DA系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。

这些开关柜额定电压高达40.5kV，额定电流高达3150A。

它们适用于100kA的最大允许额定短路电流和40kA的最大短路分断电流。

GIS结构、原理及操作8DA型固定安装断路器型开关柜具有以下特点：适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验；采用绝缘介质SF6气体；可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和SF6气体绝缘母线；本柜型GIS为单母线结构；本柜型采用单极金属外壳；本柜型为免维护高压开关柜；采用逻辑机械联锁的完整开关柜联锁系统；气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；具有较高的人员安全性；具有较高的设备安全性。

GIS结构、原理及操作GIS结构、原理及操作第二章8DA10型开关柜原理及柜体结构GIS结构、原理及操作GIS结构、原理及操作上图为：8DA10（3极）断路器柜和开关柜极柱①②③④⑤⑦⑨低压室（标准高度：850/1200mm）SIPROTEC保护继电器（选件）用于三位置隔离开关的控制与指示板，带有断路器位置指示器用于馈线气体室的气体压力指示器(B0)气体灌充阀电缆隔室框架⑥真空断路器的控制与指示板⑧用于电压检测系统的插孔⑩母线母线外壳上套管断路器外壳三位置隔离开关真空灭弧室电流互感器下套管开关柜连接外壳GIS结构、原理及操作8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。

下面将就上述几部分组成的功能、特性进行简要介绍。

GIS结构、原理及操作2.1断路器柜2.1.1功能断路器柜是8DA系列开关柜的基本柜型。

第一章8DA10型高压开关柜功能、特点8DA 系列可扩展、固定式安装断路器型开关柜主要在变电站和配电站中使用，并且可完成用户变电站的开关任务。

这些开关柜额定电压高达40.5 kV，额定电流高达3150 A 。

它们适用于100 kA 的最大允许额定短路电流和40 kA 的最大短路分断电流。

8DA 型固定安装断路器型开关柜具有以下特点：➢适合室内安装的金属外壳开关柜，出厂时已组装好，经过型式试验；➢采用绝缘介质SF6 气体；➢可安全触摸的电缆连接与互连系统并可连接固体绝缘母线和SF6 气体绝缘母线；➢本柜型GIS为单母线结构；➢本柜型采用单极金属外壳；➢本柜型为免维护高压开关柜；➢采用逻辑机械联锁的完整开关柜联锁系统；➢气密性一次外壳，不受污物、湿气和小动物等环境因素的影响；➢具有较高的人员安全性；➢具有较高的设备安全性。

第二章8DA10型开关柜原理及柜体结构➢上图为：8DA10（3极）断路器柜和开关柜极柱①低压室（标准高度：850/1200 mm）②SIPROTEC保护继电器（选件）③用于三位置隔离开关的控制与指示板，带有断路器位置指示器④用于馈线气体室的气体压力指示器(B0)⑤气体灌充阀⑥真空断路器的控制与指示板⑦电缆隔室⑧用于电压检测系统的插孔⑨框架⑩母线⑪母线外壳⑫三位置隔离开关⑬上套管⑭断路器外壳⑮真空灭弧室⑯电流互感器⑰下套管⑱开关柜连接外壳8DA10型开关柜为单母线三极开关柜，其结构大致可分为：（1）高压断路器柜；（2）高压断路器；（3）三位置隔离开关；（4）电流互感器；（5）电压互感器；（6）气室。

下面将就上述几部分组成的功能、特性进行简要介绍。

2.1 断路器柜2.1.1 功能断路器柜是8DA 系列开关柜的基本柜型。

具有“进线”和“出线”功能。

它可携载或分断所有额定母线及馈线电流以及相应铭牌上标出的短路电流。

2.1.2 框架开关柜极柱和开关柜前端的支撑件，形成电缆连接隔室。

2.1.3 低压室①用于安放保护、控制、测量和计量装置；②带有断路器的插入式电缆以及位于C形导轨上、用于进线和出线电缆（如母线）的三位置隔离开关操作机构；③可将各个装置安装在门内或低压室内的安装板上2.1.4 开关柜极柱①极柱是前后布置的。

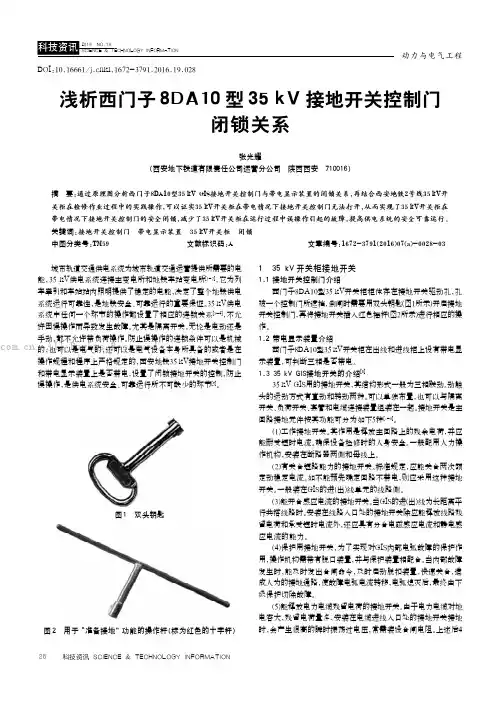

科技资讯2016 NO.19SCIENCE & TECHNOLOGY INFORMATION动力与电气工程城市轨道交通供电系统为城市轨道交通运营提供所需要的电能,35 kV供电系统连接主变电所和地铁车站变电所[1-2],它为列车牵引和车站站内照明提供了稳定的电能,决定了整个地铁供电系统运行可靠性,是地铁安全、可靠运行的重要保证。

35kV供电系统中任何一个环节的操作都设置了相应的连锁关系[3-4],不允许因误操作而导致发生故障。

尤其是隔离开关,无论是电动还是手动,都不允许带负荷操作。

防止误操作的连锁条件可以是机械的,也可以是电气的,还可以是电气设备本身所具备的或者是在操作规程和程序上严格规定的,西安地铁35kV接地开关控制门和带电显示装置上是否带电,设置了闭锁接地开关的控制,防止误操作,是供电系统安全、可靠运行所不可缺少的环节[5]。

1 35 kV开关柜接地开关1.1 接地开关控制门介绍西门子8DA10型35kV开关柜柜体存在接地开关驱动孔,孔被一个控制门所遮挡,倒闸时需要用双头钥匙(图1所示)开启接地开关控制门,再将接地开关插入红色摇杆(图2所示)进行相应的操作。

1.2 带电显示装置介绍西门子8DA10型35kV开关柜在出线和进线柜上设有带电显示装置,可判断三相是否带电。

1.3 35 kV GIS接地开关的介绍[6]35kV GIS用的接地开关,其结构形式一般为三相联动。

动触头的运动方式有直动和转动两种。

可以单独布置,也可以与隔离开关、负荷开关、套管和电缆连接装置组装在一起。

接地开关是主回路接地元件按其功能可分为如下5种[7-8]。

(1)工作接地开关。

其作用是释放主回路上的残余电荷,并应能耐受短时电流。

确保设备检修时的人身安全。

一般配用人力操作机构,安装在断路器两侧和母线上。

(2)有关合短路能力的接地开关。

标准规定,应能关合两次额定动稳定电流。

如不能预先确定回路不带电,则应采用这种接地开关。
