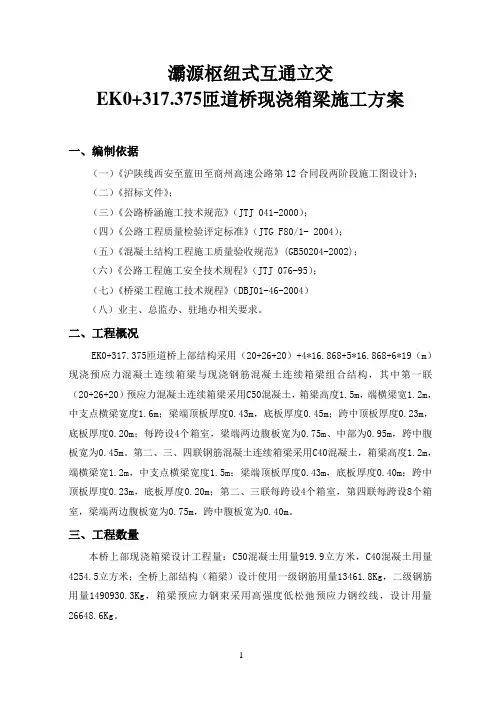

现浇箱梁施工工艺流程图

- - 1 - - 灞源枢纽式互通立交

EK0+317.375匝道桥现浇箱梁施工方案

一、编制依据

（一）《沪陕线西安至蓝田至商州高速公路第12合同段两阶段施工图设计》；

（二）《招标文件》；

（三）《公路桥涵施工技术规范》（JTJ 041-2000）；

（四）《公路工程质量检验评定标准》（JTG F80/1- 2004）；

（五）《混凝土结构工程施工质量验收规范》(GB50204-2002)；

（六）《公路工程施工安全技术规程》（JTJ 076-95）；

（七）《桥梁工程施工技术规程》（DBJ01-46-2004）

（八）业主、总监办、驻地办相关要求。

二、工程概况

EK0+317.375匝道桥上部结构采用（20+26+20）+4*16.868+5*16.868+6*19（m）现浇预应力混凝土连续箱梁与现浇钢筋混凝土连续箱梁组合结构，其中第一联（20+26+20）预应力混凝土连续箱梁采用C50混凝土，箱梁高度1.5m，端横梁宽1.2m，中支点横梁宽度1.6m；梁端顶板厚度0.43m，底板厚度0.45m；跨中顶板厚度0.23m，底板厚度0.20m；每跨设4个箱室，梁端两边腹板宽为0.75m、中部为0.95m，跨中腹板宽为0.45m。第二、三、四联钢筋混凝土连续箱梁采用C40混凝土，箱梁高度1.2m，端横梁宽1.2m，中支点横梁宽度1.5m；梁端顶板厚度0.43m，底板厚度0.40m；跨中顶板厚度0.23m，底板厚度0.20m；第二、三联每跨设4个箱室，第四联每跨设8个箱室，梁端两边腹板宽为0.75m，跨中腹板宽为0.40m。

三、工程数量

本桥上部现浇箱梁设计工程量：C50混凝土用量919.9立方米，C40混凝土用量4254.5立方米；全桥上部结构（箱梁）设计使用一级钢筋用量13461.8Kg，二级钢筋用量1490930.3Kg，箱梁预应力钢束采用高强度低松弛预应力钢绞线，设计用量26648.6Kg。 - - 2 - - 四、施工部署

桥梁施工工艺流程图

跨线桥及人行天桥施工工艺流程图

测量定位

扩大基础 钻孔灌注桩

桥墩施工 梁顶板钢筋绑扎

穿钢绞线

砼养护

钢束包封、支模封堵

拆模拆架 钢绞线张拉

梯道施工

桥身栏杆

桥面铺装层 桥梁支外模 桥梁钢支架安装 桥下地基整平压实

梁内模安装 波纹管安装 箱梁钢筋绑扎 桥梁砼浇筑 钻孔灌注桩施工工艺流程图

场地平整

桩位放样

埋设护筒

桩机就位

挖泥浆池或槽 向钻孔注入清水或泥浆

钻进

测泥浆指标

清孔 测量沉渣厚度<5cm

下钢筋笼

设立灌注砼导管 测孔、孔径、斜度

钢筋笼制作、吊运

灌注水下砼

移动砼灌注支架 测砼面高度 墩柱、桥台施工工艺流程图

测量定位

承台面凿毛

砼养护 钢筋制作安装

钢筋预埋 模板制作安装

砼浇筑

预应力张拉

灌浆、封端 现浇钢筋砼连续箱梁施工工艺流程图

测量定位

安装侧模内模 底模支撑、拼装 支撑基础整平、压实

拆模板支架 底板钢筋绑扎

砼养护 钢筋绑扎

砼浇筑 预应力箱梁施工工艺流程图

地基整平、压实

支架安装

底模、侧模安装

钢筋绑扎及安装波纹管

穿钢绞线束 钢绞线下料、编束

安装内模板

钢筋绑扎并检查

浇灌混凝土

混凝土养护

拆除内模侧面模

预应力张拉

压浆、封端 雨、污水管道工程施工工艺流程图

雨水 污水

测量放线

管道（沟）槽土方开挖

垫层

管道平基

管道安装

管道接口

管座浇灌砼 管座支模板

砌筑检查井

管道检查验收

回填土、夯实 测量放线

管道（沟）槽土方开挖

浇砼垫层

管道平基

管道安装

管道接口

管座支模板

管座浇灌砼

砌筑检查井

闭水、渗水试验

回填土、夯实 给水管道工程施工工艺流程图

测量放线

管道（沟）槽开挖土方开挖

基层施工找坡

管道防腐及安装

砌筑蝶、闸阀井、排泥井

试压、渗水试验 安装蝶阀、闸阀、消火栓

管道回填土、夯实

清洗消毒 水泥稳定石粉渣基层施工工艺流程图

测量、放线

培土路肩

第３６卷第１１期　２　０　１　０年４月　山　西　建　筑　ＳＨＡＮＸＩ　ＡＲＣＨＩＴＥＣＴＵＲＥ　Ｖ０ｌ＿３６　Ｎｏ．１１　Ａｐｒ．２０１０　・３１５・　

文章编号：１００９—６８２５（２０１０）１１－０３１５—０２　

高速铁路肖家巷特大桥４　０＋５６＋４０现浇箱梁施工　

李东生　

摘要：现结合肖家巷特大桥现浇箱梁施工实际，介绍了连续梁支架现浇法施工工艺流程，阐述了采用满堂支架施工现　

浇连续箱梁相应的施工要点，以积累特大桥现浇箱梁施工经验。　关键词：现浇连续梁，满堂支架，钢筋，混凝土，预应力　

中图分类号：Ｕ４４５　文献标识码：Ａ　

１概述　

１．１　工程概况　

肖家巷特大桥跨１０１省道现浇箱梁为变高度三向预应力结　

构的混凝土箱梁。长度为（４０＋５６＋４０）ｍ，顶板宽１２　ｍ，底板宽　

６．７　ｍ，翼板悬臂长２．６５　ｍ，箱粱顶板设置成１．５％双向横坡，梁　

高中支点为４．３５　ｍ，跨中为３．０５　ｍ，腹板厚５０　ｃｍ，底板厚３２　ｅｍ。　

１．２施工工艺流程　

对１０１省道进行交通管制　

场地平整、地基处理　施工准备　Ｈ备料　

安装支架及支座　！ｊ！．．．．．．．．．．　．．一　立底模　－＿●－＿＇＿●。－。。。。。。。。。。。，。。。。。。＿－●＿＿＿●＿＿一　—————　——一　预压　二二　二　调整底模，立侧模　

钢筋加工　绑扎底、腹板钢筋及预应力钢束　

支立内模　

ｆ绑扎顶板钢筋Ｉ　唪　

亟垂［］＿＋［　垂Ｉ　

［互匿匾［］　

厂—　广］　ｌ　封锚　ｉ　

拆除支架，恢复　

图Ｉ　连续梁支架现浇法施工工艺流程图　…】一】…】　…】…】…～　施工工艺流程见图１。　

２满堂支架搭设和预压　

２．１地基处理方法　

将支架范围内（桥面宽度两侧各加２　ｍ脚手架的宽度）的松　

软地段全部挖除，分层换填ＡＢ组料，承台基坑清淤后采用小型机　

械人工夯实，分层回填ＡＢ料并整平压实，要求压实度不低于　９１％，上覆２５　ｃｍ厚Ｃ３０混凝土硬化处理，公路所在位置经检查　

现浇箱梁满堂支架施工方案

一、 概述

1、 工程概况

起止桩号为K8+000—K17+000,全长9公里.A匝道桥第二联采用预应力混凝土现浇连续箱梁（30+40+30m）,箱梁顶板宽15m，底板宽11。5m，梁高2.3米,底板厚均为0.25米,腹板厚0.5米，两侧翼缘板悬臂长度为1.75米，桥面横坡2%，桥面横坡由梁底垫石变高度使梁体整体旋转而形成，箱梁横断面和梁高均保持不变。箱梁预应力筋采用标准强度fpt=1860mpa的高强低松弛钢绞线，顶底板及腹板为15Φ15.24mm的预应力束，共26束;中横梁为12Φ15。24mm的预应力束，每道梁9束。该联现浇箱梁共有混凝土1250m3，钢筋230吨,钢绞线45.5吨.
