轻触开关结构原理有哪些大家都知道轻触开关是日常中的一些按键开关，一般我们在使用四脚开关（轻触开关）的时候，以满足操作力条件，向开关进行施压，这时实现轻触开关的开启或关闭功能。
那么轻触开关到底有什么结构等原理呢？今天给大家讲讲轻触开关结构原理有哪些。
轻触开关结构原理轻触开关然后不断发展和功能的需求中不断改进，但是其本质结构原理是没有改变的，按键轻触开关的结构一般由按键帽、复位弹簧、桥式动触头、静触头、支柱连杆及外壳等部分组成。
按钮不受外力作用(即是静态)时触头的分合状态，分为启动按键、停止按键和复合按键。
对启动按键而言，按下按键帽时触头闭合，松开后触头自动断开复位。
停止按键则相反，按下按扭帽时触头分开，松开后触头自动闭合复位。
复合按间是按下按钮帽时，桥式动触头向下运动，使常闭触头先断开后，常开触头才闭合。
当松开按钮帽时，则常开常开触头先分断复位后，常开触头再闭合复位。
这里也只是最普通的按键开关。
其实就是里面有一个电磁铁的吸附装置，当你把按键按下去之后，里边的电磁铁就代电产生磁性，然后通过这个吸附装置把电路接通或者断开。
从而实现了线路的远程控制等功能。
轻触开关的引脚基材为黄铜或磷铜(低档次的为铁)，为降低接触电阻，引脚基本上镀银处理，为银遇空气中的SO2气体会氧化，直接影响开关的可焊性和接触电阻，所以高品质的轻触开关首先要在引脚的基材镀银厚度和镀银工艺方面进行控制到位。
导通可靠性关键影响因素是接触点的结构，因为轻触开关的功能是接触点和弹片进行接触导通，那么接触点的接触面越大越好，接触面由结构决定寿命和手感是轻触开关的行程和弹片的配合决定的，则行程越短声音越轻寿命越长，行程越长则反之，在固定的弹片情况下，主要看行程或声音决定轻触开关的寿命。
另外，决定弹片寿命的关键因素还是冲压技术。
一款好的轻触开关，对于整个产品的寿命来说，也是很重要的。
就比如电脑键盘、遥控器等等。
如果是劣质的轻触开关，经过频繁的触动会内部使金属弹片疲劳失去弹性而失效，所以轻触开关的挑选是得注意。

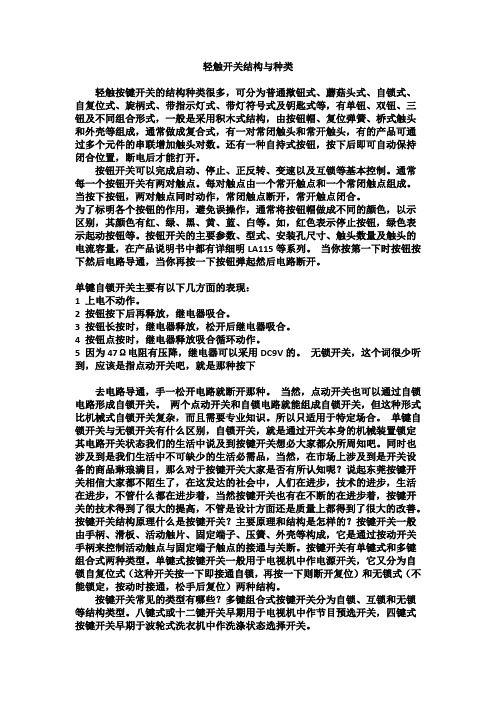

轻触开关结构与种类轻触按键开关的结构种类很多，可分为普通揿钮式、蘑菇头式、自锁式、自复位式、旋柄式、带指示灯式、带灯符号式及钥匙式等，有单钮、双钮、三钮及不同组合形式，一般是采用积木式结构，由按钮帽、复位弹簧、桥式触头和外壳等组成，通常做成复合式，有一对常闭触头和常开触头，有的产品可通过多个元件的串联增加触头对数。
还有一种自持式按钮，按下后即可自动保持闭合位置，断电后才能打开。
按钮开关可以完成启动、停止、正反转、变速以及互锁等基本控制。
通常每一个按钮开关有两对触点。
每对触点由一个常开触点和一个常闭触点组成。
当按下按钮，两对触点同时动作，常闭触点断开，常开触点闭合。
为了标明各个按钮的作用，避免误操作，通常将按钮帽做成不同的颜色，以示区别，其颜色有红、绿、黑、黄、蓝、白等。
如，红色表示停止按钮，绿色表示起动按钮等。
按钮开关的主要参数、型式、安装孔尺寸、触头数量及触头的电流容量，在产品说明书中都有详细明LA115等系列。
当你按第一下时按钮按下然后电路导通，当你再按一下按钮弹起然后电路断开。
单键自锁开关主要有以下几方面的表现：1 上电不动作。
2 按钮按下后再释放，继电器吸合。
3 按钮长按时，继电器释放，松开后继电器吸合。
4 按钮点按时，继电器释放吸合循环动作。
5 因为47Ω电阻有压降，继电器可以采用DC9V的。
无锁开关，这个词很少听到，应该是指点动开关吧，就是那种按下去电路导通，手一松开电路就断开那种。
当然，点动开关也可以通过自锁电路形成自锁开关。
两个点动开关和自锁电路就能组成自锁开关，但这种形式比机械式自锁开关复杂，而且需要专业知识。
所以只适用于特定场合。
单键自锁开关与无锁开关有什么区别，自锁开关，就是通过开关本身的机械装置锁定其电路开关状态我们的生活中说及到按键开关想必大家都众所周知吧。
同时也涉及到是我们生活中不可缺少的生活必需品，当然，在市场上涉及到是开关设备的商品琳琅满目，那么对于按键开关大家是否有所认知呢？说起东莞按键开关相信大家都不陌生了，在这发达的社会中，人们在进步，技术的进步，生活在进步，不管什么都在进步着，当然按键开关也有在不断的在进步着，按键开关的技术得到了很大的提高，不管是设计方面还是质量上都得到了很大的改善。
轻触开关的使用说明一、产品概述轻触开关是一种电器开关，其工作原理是通过轻触的方式进行开关操作。
它广泛应用于各种电子产品和家用电器中，如手机、平板电脑、照明灯具等，能够提供方便的开关控制功能。
二、产品特点1. 灵敏度高：轻触开关响应速度快，对轻微触摸即可实现开关操作。
2. 结构简单：轻触开关通常采用触点和触发器结构，使得开关体积小、安装和维护方便。
3. 轻巧美观：轻触开关外观设计精致，轻巧美观，能够与各种电子产品相匹配。
4. 耐用可靠：轻触开关采用优质材料制作，具有良好的耐用性和可靠性。
三、使用方法1. 开关状态轻触开关通常有两种状态：打开和关闭。
当轻触开关处于打开状态时，一般会有相关指示灯或者声音提示；当处于关闭状态时，则没有相关提示。
2. 操作方式轻触开关的操作非常简单，只需用手指轻触开关面板即可实现开关状态的切换。
在使用过程中，需注意轻触力度，以免造成误操作。
3. 注意事项在使用轻触开关时，应避免使用过大的力量进行按压，以免损坏开关；应尽量避免在潮湿的环境中使用轻触开关。
四、维护保养1. 常规清洁轻触开关通常安装在电子产品中，平时可以用干净的软布轻轻擦拭开关表面，保持开关的清洁。
2. 防水防尘轻触开关通常采用密封结构设计，具有一定的防水防尘性能。
但在使用过程中，仍需注意避免水或者灰尘进入开关内部，以免影响开关的正常使用。
3. 定期检查定期检查轻触开关的工作状态，确保开关表面无损坏、触发灵敏、指示灯正常。
五、产品应用轻触开关广泛应用于各种电子产品和家用电器中，包括以下领域：1. 手机和平板电脑：作为电源开关、音量调节开关等功能。
2. 照明灯具：作为电灯的开关控制。
3. 家用电器：如电视、空调等产品的开关控制。
六、注意事项1. 请勿对轻触开关使用过大的力量进行按压，以免损坏开关。
2. 请避免在潮湿的环境中使用轻触开关，以免发生触电或者因潮湿导致开关故障。
3. 在清洁开关时，务必断开电源，在不通电的情况下用干净的软布轻轻擦拭开关表面，避免使用带有化学成分的清洁剂。
轻触开关的功能用途我们都知道，在日常生活中，开关对每个人来说都太熟悉了。
现在市面上的开关种类数不胜数，有智能，声控，多功能。
但是今天，我们要介绍一种叫做触摸开关。
说到轻触开关，我们对这个词有点陌生。
其实在我们的生活当中，像小音箱、手机物料按键、家电上的开关等都是属于轻触开关的类型，那么轻触开关在我们日常生活当中到底有着怎么样的功能和用途呢？接下来让我们一起来看看吧！一、触摸开关的功能，由精密的电子元件制成，其材料均为特殊材料。
经过设计师的反复设计和无数次测试，真正达到想要的功能，才能进行量产。
因此，对于触摸开关来说，制造触摸开关是一个非常复杂的过程。
二、触摸开关的使用，随着触摸开关在我们日常生活中的广泛应用，看到的基本的电子设备，如医疗器械、智能手机物理、白色家电上的开关等等，都属于触摸开关类型。
为什么现在日常生活中会大量使用触摸开关？因为触摸开关有一个好处，就是只要按下开关，就可以达到想要的效果，而只要松开开关，就可以回到操作继续。
这就是触摸开关的用途，它在我们的日常生活中非常适用，并且应用越来越广泛。
触摸开关在现代高科技社会生活中非常普遍。
它可以为人们操作各种电器和设备的开闭，广泛应用于电脑、电视等产品。
随着各种家用电器的发展，中国对触摸开关的需求越来越大。
这些开关多用于数码电子产品和测量仪器，例如有6台电视机和20台音响。
与传统的开关断路器中的触摸开关相比，有很大的不同，但这些关键的电器和电子器件结合在一起，充分发挥电子的作用，而且大多数情况下是在组装的成品内部，大多数情况下很难看到成品，但对于电器来说是必不可少的。
触摸输入设备主要由透明轻触开关、接口电路、驱动程序等组成,其中透明轻触开关是核心部分之一，直接决定整套系统的技术性能。
轻触开关特点是外形美观、手感舒适、组装方便、质量稳定、可靠性高、寿命长、成本低、体积小、重量轻、防水/防火/防油性能好、功耗低。
它必将迅速取代传统的机械开关，广泛应用于家用电器、办公设备、仪器仪表、机电产品、工业控制、玩具等成套产品。
轻触开关的使用细节和应用范围轻触开关有接触电阻荷小、操作力误差小、规格多样化等方面的优势，因此轻触开关在电子设备及白色家电等方面得到广泛的应用如：影音产品、数码产品、通讯产品、家用电器、安防产品、玩具、电脑产品、健身器材、医疗器材等。
那么大家了解轻触开关的使用注意事项等知识吗?下面我来给大家介绍吧!一、轻触开关的使用细节：(1)轻触开关请用于直接由人操作按开关的结构。
请不要用于机械性的检测功能。
轻触开关操作时，如果施加规定以上的负荷，开关将有被损坏的可能。
请注意不要在开关上施加规定以上的力。
(2)给轻触开关端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性劣化的可能，请在使用时注意。
使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。
(3)关于密闭型以外的型号，对异物的侵入，请充分注意。
进行两次焊接时，请在第一次焊接部分恢复到常温之后再进行。
连续加热可能使外围部变形，端子的松动，脱落及电特性降低。
(4)关于焊接的条件设定，需要确认实际批量生产条件。
产品以直流的电阻负载为前提设计制造的。
使用其它负荷[感应性负荷,电容性负荷]时，请另行确认。
(5)对于平轴杆型，尽量按下开关中心部。
对于铰链结构，按下时轴杆按动位置将移动，请特别注意。
开关安装后，因其他零部件的粘结剂硬化等通过蓄热硬化炉时，请与技术人员联系。
(6)如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。
碳接触点具有因推压负荷接触电阻发生变化的特性。
用于电压分压回路等时，请在充分确认之后使用。
二、轻触开关的应用范围：(1)通讯产品：手机、车载话机、电话机、楼宇设备、PDA(2)家用电器：电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤(3)影音产品：MP3、MP4、DVD、音响(4)数码产品：数码相机、数码摄像机(5)安防产品：可视对讲机(6)玩具：电子玩具(7)电脑产品：摄像头、录音笔(8)健身器材：跑度机(9)医疗器材：血压计、体温计、呼叫系统以上就是关于轻触开关的使用注意事项以及轻触开关的应用范围的相关介绍。
目录一、轻触开关工作原理解析 (2)二、轻触开关有哪些分类 (2)三、如何挑选优质的轻触开关 (4)四、轻触开关常用的性能测试方法 (4)五、使用轻触开关的注意事项 (5)六、轻触开关与薄膜开关有区别吗 (6)七、轻触开关的应用范围有哪些 (7)八、轻触开关目前的发展趋势 (8)一、轻触开关工作原理解析什么是轻触开关我们在了解轻触开关的原理前先来了解一下什么是轻触开关，轻触开关是一种电子开关，属于电子元器件类。
由嵌件、基座、弹片、按钮、盖板组成，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
轻触开关的分类轻触开关可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。
接点镀银、镀金。
安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。
尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、12×12mm等。
轻触开关原理图轻触开关工作原理图二、轻触开关有哪些分类轻触开关的分类有很多种，比如等边标准型、超薄型贴片式、密封型直插式、超长寿命平型等。
小编整理了一些常用的轻触开关的类型，希望对大家有帮助。
轻触开关分类一、等边标准型表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。
这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、 6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(SMD)与直插式(DIP)两种。
适用于多种操作面板,应用范围广泛。
轻触开关分类二、超薄型贴片式它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。
它的超薄特性，决定了它适于高密度安装。
轻触开关分类三、密封型直插式采用密封结构，引脚为直插式，故为密封性直插式轻触开关。
目录一、轻触开关工作原理解析 (2)二、轻触开关有哪些分类 (2)三、如何挑选优质的轻触开关 (4)四、轻触开关常用的性能测试方法 (4)五、使用轻触开关的注意事项 (5)六、轻触开关与薄膜开关有区别吗 (6)七、轻触开关的应用范围有哪些 (7)八、轻触开关目前的发展趋势 (8)一、轻触开关工作原理解析什么是轻触开关我们在了解轻触开关的原理前先来了解一下什么是轻触开关，轻触开关是一种电子开关，属于电子元器件类。
由嵌件、基座、弹片、按钮、盖板组成，使用时轻轻点按开关按钮就可使开关接通，当松开手时开关既断开，其内部结构是靠金属弹片受力弹动来实现通断的。
轻触开关的分类轻触开关可以分为标准型、密封型、摆杆型、长型、立式型、SMD型、防水型、半圆阵列薄型等。
接点镀银、镀金。
安装形式主要有嵌入插脚式、插入焊接式、表面贴装等。
尺寸有4.5×4.5mm、6×3.5mm、6×6mm、6.6×6.6mm、8×8mm、10×10mm、12×12mm等。
轻触开关原理图轻触开关工作原理图二、轻触开关有哪些分类轻触开关的分类有很多种，比如等边标准型、超薄型贴片式、密封型直插式、超长寿命平型等。
小编整理了一些常用的轻触开关的类型，希望对大家有帮助。
轻触开关分类一、等边标准型表面形状为正方形，且执行机构在顶表面的标准型，故为等边标准型轻触开关。
这样的轻触开关有很多种，如：6.0*6.0、12.0*12.0、 6.2*6.2、5.2*5.2、4.9*4.9、7.2*7.2等等，此外，他们有贴片式(SMD)与直插式(DIP)两种。
适用于多种操作面板,应用范围广泛。
轻触开关分类二、超薄型贴片式它的引脚为贴片式，且高度仅为0.8mm，故为超薄型贴片式轻触开关。
它的超薄特性，决定了它适于高密度安装。
轻触开关分类三、密封型直插式采用密封结构，引脚为直插式，故为密封性直插式轻触开关。
如何判断轻触开关好坏轻触开关又叫鼠标开关，具有手感好、操作力误差精确、接触电阻荷小等优点，在生活中来来往往，如遥控器、微波炉、空调、热水器等等，我们有空还可以了解一下轻触开关使用基本注意常识。
什么是轻触开关?其实轻触就是行程短暂、轻轻一触的意思，简单来说说来就是轻按下去就能瞬间接通的开关。
既然生活中会经常需要中多用到轻触开关，那要怎么判断轻触开关的好坏呢。
方法一：看轻触开关的保护套材料。
现在市场上比较好的轻触开关通常采用PC料，PC料耐热、耐冲击、高强度的优点贴合轻触开关的资金需求。
比较太差的轻触开关为了降低成本费，要在底座用涤纶料，上升这样轻触开关的耐热性就会下降，使用寿命减短。
方法二：看轻触开关的触点大小。
触点即可以通断电路的金属接触点，一般来说，轻触控制器的触点越大越好。
但最好不超过轻触开关面积的一半，否则容易出现卡住的现象。
方法三：可看轻触开关的触点材料。
磁头材料通常有黄铜、纯银、银镉合金以及银黄铜这四种。
黄铜触点比较差，容易产生火花，使用寿命短。
纯银触点质地软，使用久了不仅容易变形，而且纯银还容易氧化，导致性能变差。
银镉合金触点虽然较好，不怎么容易产生火花，使用寿命也较长，但镉和银的融合性不够理想，侧边容易表面容易形成金属颗粒，可能会对使用造成不良影响。
银镍合金相比其它三种材料而言是最好的一种，它具有质地硬、不易氧化的优点，而且导电性能好，使用寿命较长。
这样大家以后如果需要选购大伙儿轻触开关，就能根据以上三个方法进行选择，掌握这三个方法就可以避免出现一头雾水，什么都不懂的尴尬情况了。
轻触开关在生活中是很沃苏什卡少见的，许多行业都需要用到轻触开关，它的应用范围非常甚多，所以大家最好多了解一点地理知识轻触开关的相关知识。
