电气元器件知识

电气元器件原理知识点总结一、电阻电阻是电路中常用的元器件，它用于限制电流、分压、接地等功能。

电阻的阻值通常用欧姆(Ω)表示，电阻的阻抗随温度的变化而变化。

电流通过电阻时会产生焦耳热，这会导致电阻产生热效应，所以电阻的功率承受能力是其重要的参数之一。

电阻的原理：1. 电阻的材料原理：电阻材料通常采用导电性较差的金属或合金，如铜、铝、镍、铬、钨等。

电阻的材料具有较高的电阻率，能够提供足够的电阻。

2. 电阻的结构原理：电阻一般采用线性电阻、薄膜电阻、厚膜电阻、金属箔电阻等结构形式。

不同的结构形式适用于不同的电路设计需求。

3. 电阻的温度效应：电阻的阻值会随温度的变化而变化，这是由于电阻材料的温度系数引起的。

温度系数是电阻随温度变化而变化的比例系数。

电阻的应用：电阻广泛用于电路限流、防过载、分压、接地等功能。

在电子、通信、电源等领域均有重要应用。

二、电容电容是一种能储存电荷的元器件，它能够在电路中存储能量，并且能够对电压和电流进行滤波和平滑。

电容具有电容值和工作电压等参数。

电容的单位是法拉(F)，一法拉电容所存储的电荷为1库伦(C)。

电容的原理：1. 电容的结构原理：电容通常由两个导电板和介质组成，导电板之间的介质即为电容的储能介质。

常见的电容结构有电解电容、陶瓷电容、聚酯电容等。

2. 电容的电容值：电容的电容值取决于导电板的面积、介质的相对介电常数和板间距。

电容的电容值越大，储存的电荷越多，储存的能量也越大。

3. 电容的工作电压：电容在工作时会受到电压的作用，如果超过电容的额定电压，会导致电容损坏。

因此，电容的工作电压是一个重要的参数。

电容的应用：电容广泛应用于电路中的滤波、平滑、耦合、调谐等功能。

在电子、通信、电源、仪器仪表等领域均有重要应用。

三、电感电感是一种储存磁能的元器件，它对电流和电压有频率依赖的变化。

电感具有电感值和工作电流等参数。

电感的单位是亨利(H)，一亨利电感所储存的磁能为1焦耳(J)。

电气元器件安全检查常识随着现代化生活的深入发展，电气元器件越来越普及。

在使用电气元器件的过程中，为了保证使用的安全性，需要进行定期的安全检查。

电气元器件的安全检查常识是非常必要的，本文将从以下几个方面进行阐述。

1.检查电源线电源线是电气元器件的重要组成部分之一，如电线、插头、插座等。

在进行检查时，首先要检查电源线是否损坏或者变形。

如果电源线出现了损坏或者变形的情况，电线就不能有效地保护人们的安全。

另外还要检查插头和插座是否稳固，如果插头和插座松动或者接触不良，也会给使用者带来很大的安全隐患。

在使用电气元器件之前，最好检查一下电源线的正常状态。

2.检查保险保险是把安全隐患降至最低的防护装置之一，保险的作用是在电流过载的时候切断电流，从而避免电器过载损坏或者引起电火灾。

因此，检查保险是否正常也是非常必要的。

如果保险出现了问题，应该及时更换。

在更换保险时，应该确保所选的保险和电器设备的功率相符。

3.检查开关和按钮开关和按钮是电气元器件的控制装置，使用时要确保其正常运行。

当然，在使用电气元器件的时候，一定要将开关和按钮归零，以免引起意外。

如果需要拔插电气元器件，应该先关闭开关，再拔插电源线。

4.检查接地为了保护人们的生命财产安全，电气设备在正式使用之前需要接入地线。

接地的作用是保证电器设备的机壳与大地建立良好的连接，将机壳的电位降低到地电位之下，避免人体接触金属机壳被电击的危险。

在检查接地的时候，需要用专业测试仪检测接地电阻是否符合安全规范。

5.检查电器设备的工作情况电器设备的工作情况也需要检查。

如果设备使用时间过长或者是老旧的设备，就要进行更为详细地检查，以免因设备使用不当引起安全隐患。

同时，为了保证使用安全性，在选购电气元器件时，需要注意产品的质量，购买正规品牌。

总之，电气元器件的安全检查是很有必要的，不仅能保证人们的生命财产安全，同时也能减少故障，延长电气设备的使用寿命。

每位使用电气设备的人都应该掌握安全检查的知识，定期检查电气元器件，从而保障自己和他人的安全。

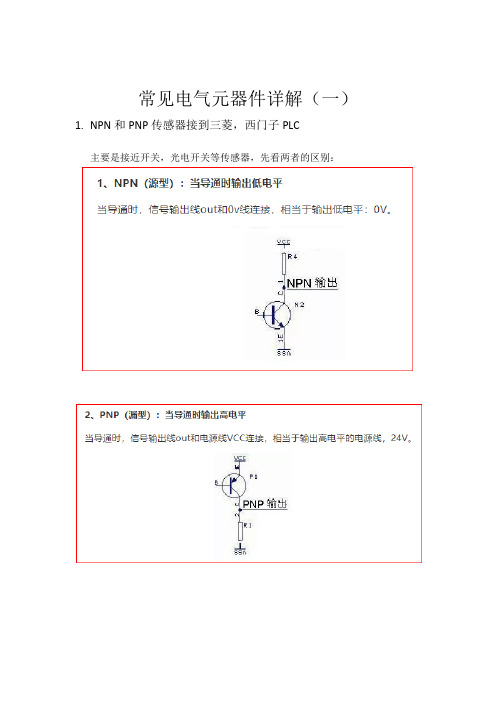

常见电气元器件详解（一）1.NPN和PNP传感器接到三菱，西门子PLC主要是接近开关，光电开关等传感器，先看两者的区别：接近开关电路图及其原理：原理以以下种举例：1电感式接近传感器的原理电感式接近开关是由三部分组成：振荡器，开关电路、放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近磁场，在感应距离内，就会导致振荡减弱，还有停振。

振荡器的振荡和停止振荡的变化经后级放大电路处理后转换成开关信号，触发驱动控制装置，从而达到目的非接触检测。

2电容式接近传感器的原理：电容式接近传感器是由高频振荡器和放大器，由传感器探测面和一个电容器之间的表面构成，参与震荡回路工作。

当遇到物体接近传感器检测电路时，电容产生变化，使高频振荡器的振荡。

振荡和停止这两种状态的振动换为电信号再由放大器转化成二进制开关信号。

这就是电容式接近开关原理。

光电开关电路图及其原理：对射型光电传感器若把发光器和收光器分离开，就可使检测距离加大。

由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。

它的检测距离可达几米乃至几十米。

使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。

正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。

介绍完传感器后，通常我们所说三菱PLC 接NPN 传感器，而西门子PLC 接PNP 传感器，这是为什么呢？ 首先看三菱电路图吐下：而西门子PLC 正好相反：电源+信号电源负 由此可知，NPN 传感器导通时，输出信号为低电平，正好契合三菱PLC 的输入电源+信号电源负PNP 传感器导通时，输出信号为高电平，正好契合西门子PLC 的输入那么如果三菱想接入PNP 传感器或者西门子接入NPN 传感器，可以吗？ 最简单的方法，加入中间继电器，如下：A1A2NO NC如上，当导通时中间继电器得电，NO 触电闭合，只要把NO 触点接入PLC 就行，由于触点是开关量，因此任意PLC 都可以A1A2如上，当导通时中间继电器得电，NO 触电闭合，只要把NO 触点接入PLC 就行，由于触点是开关量，因此任意PLC 都可以导通时A2 0V导通时A1 24V A1接电源 A2 接0V空气开关，又名空气断路器，是断路器的一种。

电气元器件常识
电气元器件常识：
电阻：电阻是指对电流起阻碍作用的元件，其单位是欧姆。

电容：电容是指存储电荷的容器，其单位是法拉。

电感：电感是指产生磁场的元件，其单位是亨利。

二极管：二极管是一种具有单向导电性的半导体器件，其作用是整流、稳压或发光。

三极管：三极管是一种具有放大和开关功能的半导体器件，其作用是放大信号、控制电流等。

可控硅：可控硅是一种具有单向导电性的半导体器件，其作用是控制交流电的通断和调节电压等。

变压器：变压器是一种改变交流电压的设备，其作用是变换电压、隔离电路等。

继电器：继电器是一种具有自动控制功能的开关器件，其作用是控制大电流的通断和保护电路等。

电气元器件常识一、开启式负荷开关（胶盖瓷底闸刀开关）1、实物外形2、作用用于照明电路和小容量（5.5KW及以下）动力电路不频繁起运的控制开关。

如机床电路的电源开关,企业或家庭的电源总开关等.3、种类◆单相（二极）◆三相（三极）●带保险丝●不带保险丝3、电气符号QS QS QS QSFUFU4、型号◆HK □--□HK：开启式负载开关；1□：设计序号；2□：额定电流◆或：HK □□--□◆HK：开启式负载开关；1□：设计序号；2□：极数；3□：额定电流◆HK □□ / □HK：开启式负载开关；1□：设计序号；2□：极数；3□：额定电流如：HK1-15、HK1-305、结构组成由带瓷质手柄的闸刀；瓷底及瓷底上的进线座、静触头、出线座、熔断丝；上胶盖、下胶盖等组成。

6、接线及放置要求◆进线接线座处接电源进线；◆出线接线座处（或带熔断丝处）接电源出线；◆可以水平放置、垂直放置时进线座需在上（即闸刀合闸时手柄向上），不可倾斜放置、不可颠倒放置，以确保安全与规范美观；◆里面有固定螺孔；◆一般采用硬线、多色线；◆接线要求：接线桩处接线接触良好牢固、铜丝直入固定、铜丝不外露。

7、检测万用表电阻档检测：手柄未合闸时，相应的进线端与出线端电阻应为无穷大；手柄合闸时，相应的进线端与出线端应相通（熔断丝装上）。

8、主要参数◆额定电压◆额定电流◆极数◆可控电机最大容量（KW）9、选用◆根据额定电压选择：用于单相负载时用220V或250V二极开关；用于三相负载时用380V三极开关。

◆根据额定电路选择：用于照明电路或其他电阻性负载时，额定电流应大于总负载电流；用于小型电动机电路时，额定电流应是电动机额定电流的2.5-3倍。

二、组合开关（转换开关）1、实物外形2、作用可用为电源引入开关，或作为小容量（5.5KW及以下）电动机的直接启动、停止、反转和调速装置等。

3、电气符号SA SA3、种类◆单极◆双极◆多极4、型号◆HZ □--□□ / □HZ：组合开关；1□：设计序号；2□：额定电流；3□用途代号；4□：极数◆HZ □--□ / □HZ：组合开关；1□：设计序号；2□：额定电流；3□：极数如：HZ10-10、HZ10-605、结构组成由手柄、进出接线桩（无极性要求）、底座等组成。

一．电阻器、电容器、电感器和变压器一．电阻器和电位器1．电阻器和电位器的型号命名方法(1)精密金属膜电阻器R J 7 3第四部分：序号第三部分：类别（精密）第二部分：材料（金属膜）第一部分：主称（电阻器）(2) 多圈线绕电位器W X D 3第四部分：序号第三部分：类别（多圈）第二部分：材料（线绕）第一部分：主称（电位器）2．电阻器的主要技术指标(1) 额定功率电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。

电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

不同类型的电阻具有不同系列的额定功率，如表2所示。

(2) 标称阻值阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。

根据国家标准，常用的标称电阻值系列如表3所示。

E24、E12和E6系列也适用于电位器和电容器。

(3) 允许误差等级3．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。

如1R5表示1.5，2K7表示2.7k，文字符号R K M G T表示单位欧姆(Ω)千欧姆(103Ω)兆欧姆(106Ω)千兆欧姆(109Ω)兆兆欧姆(1012Ω)RJ71－0.125－5k1－II允许误差10%标称阻值(5.1k)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1k，允许误差为10%。

(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。

色标电阻（色环电阻）器可分为三环、四环、五环三种标法。

其含义如图1和图2所示。

标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差颜色第一位有效值第二位有效值倍率允许偏差黑0 0 010棕 1 1 110红 2 2 210橙 3 3 310黄 4 4 410绿 5 5 510蓝 6 6 610紫7 7 710灰8 8 810白9 9 910―20% ~+50% 金110-±5%银210-±10% 无色±20%三色环电阻器的色环表示标称电阻值（允许误差均为20%）。
