使用相位测量仪进行测量的方法和技巧

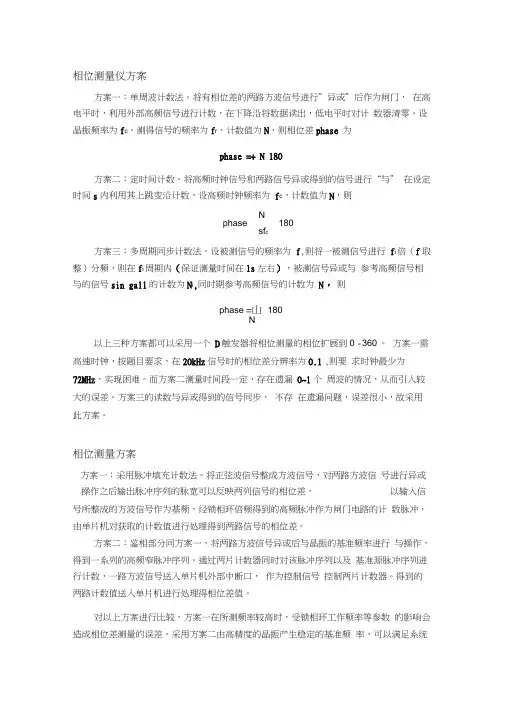

相位测量仪方案方案一：单周波计数法。

将有相位差的两路方波信号进行”异或”后作为闸门，在高电平时，利用外部高频信号进行计数，在下降沿将数据读出，低电平时对计数器清零。

设晶振频率为f c，测得信号的频率为f r，计数值为N，则相位差phase 为phase =+ N 180°方案二：定时间计数。

将高频时钟信号和两路信号异或得到的信号进行“与” 在设定时间s内利用其上跳变沿计数，设高频时钟频率为f c，计数值为N，则N °phase 180sf c方案三：多周期同步计数法。

设被测信号的频率为f,则将一被测信号进行f i倍（f取整）分频，则在f i周期内（保证测量时间在1s左右），被测信号异或与参考高频信号相与的信号sin gall的计数为N i,同时期参考高频信号的计数为N，则phase =山180°N以上三种方案都可以采用一个D触发器将相位测量的相位扩展到0°-360°。

方案一需高速时钟，按题目要求，在20kHz信号时的相位差分辨率为0.1°,则要求时钟最少为72MHz，实现困难。

而方案二测量时间段一定，存在遗漏0~1个周波的情况，从而引入较大的误差。

方案三的读数与异或得到的信号同步，不存在遗漏问题，误差很小，故采用此方案。

相位测量方案方案一：采用脉冲填充计数法。

将正弦波信号整成方波信号，对两路方波信号进行异或操作之后输出脉冲序列的脉宽可以反映两列信号的相位差，以输入信号所整成的方波信号作为基频，经锁相环倍频得到的高频脉冲作为闸门电路的计数脉冲，由单片机对获取的计数值进行处理得到两路信号的相位差。

方案二：鉴相部分同方案一，将两路方波信号异或后与晶振的基准频率进行与操作，得到一系列的高频窄脉冲序列。

通过两片计数器同时对该脉冲序列以及基准源脉冲序列进行计数，一路方波信号送入单片机外部中断口，作为控制信号控制两片计数器。

得到的两路计数值送入单片机进行处理得相位差值。

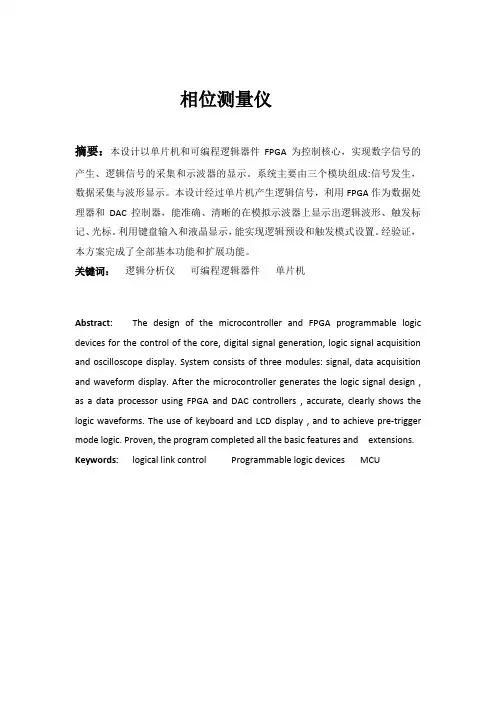

相位测量仪摘要：本设计以单片机和可编程逻辑器件FPGA为控制核心，实现数字信号的产生、逻辑信号的采集和示波器的显示。

系统主要由三个模块组成:信号发生，数据采集与波形显示。

本设计经过单片机产生逻辑信号，利用FPGA作为数据处理器和DAC控制器，能准确、清晰的在模拟示波器上显示出逻辑波形、触发标记、光标。

利用键盘输入和液晶显示，能实现逻辑预设和触发模式设置。

经验证，本方案完成了全部基本功能和扩展功能。

关键词：逻辑分析仪可编程逻辑器件单片机Abstract:The design of the microcontroller and FPGA programmable logic devices for the control of the core, digital signal generation, logic signal acquisition and oscilloscope display. System consists of three modules: signal, data acquisition and waveform display. After the microcontroller generates the logic signal design , as a data processor using FPGA and DAC controllers , accurate, clearly shows the logic waveforms. The use of keyboard and LCD display , and to achieve pre-trigger mode logic. Proven, the program completed all the basic features and extensions. Keywords:logical link control Programmable logic devices MCU一、方案设计与论证1、数字式移相信号发生器方案一：采用FPGA实现DDS直接频率合成技术。

多功能相位检测器使用方法相位检测器是一种用于测量信号相位差的仪器。

它在许多领域中都有广泛的应用，包括通信系统、雷达系统、无线电系统等。

多功能相位检测器是一种结合了多种功能的相位检测器，具有更加广泛的应用范围和更高的性能。

本文将介绍多功能相位检测器的使用方法。

第一步，准备工作。

在使用多功能相位检测器之前，我们需要准备相应的设备和材料。

首先，我们需要一个多功能相位检测器，可以根据实际需要选择合适的型号和规格。

其次，我们需要一台信号发生器，用于产生待测信号。

此外，还需要一些连接线缆、电源线等辅助设备。

第二步，连接设备。

将信号发生器和多功能相位检测器通过连接线缆连接起来。

确保连接线缆的接口正确无误，并且连接稳固可靠。

同时，将多功能相位检测器连接到电源线，确保其正常供电。

第三步，设置参数。

打开多功能相位检测器的电源，进入设置界面。

根据实际需要，设置相应的参数。

首先，我们需要选择相位检测的模式，常见的模式有锁相环模式、相位比较模式、相位计数模式等。

根据实际需求选择合适的模式。

其次，我们需要设置待测信号的频率范围、采样率等参数。

根据实际情况进行设置，并且确保参数的合理性和准确性。

第四步，开始检测。

设置好参数后，我们可以开始进行相位检测了。

首先，我们需要调节信号发生器的输出信号，使其符合我们的实验需求。

然后，通过多功能相位检测器对信号进行采样和处理。

根据选择的相位检测模式，多功能相位检测器会自动对信号进行相位差的测量和计算。

在测量过程中，我们可以观察到相位差的数值和波形图等信息。

根据需要，我们可以对测量结果进行保存和导出。

第五步，结果分析。

根据多功能相位检测器的测量结果，我们可以进行相应的结果分析。

首先，我们可以通过观察相位差的数值来判断信号的相位差是否符合要求。

其次，我们可以通过观察波形图等信息来分析信号的相位差变化规律和特点。

根据分析结果，我们可以得出相应的结论，并且根据实际需求进行进一步的优化和改进。

第六步，实验总结。

测量仪器的使用及测量方法测量仪器是科学研究和工程技术中不可缺少的一部分。

它的作用是根据测量的目的来进行准确、可靠的测量，以获得实验数据。

测量仪器主要应用于物理、化学、生物、医学、环境科学等领域，为研究人员和工程师提供实验依据和方向。

在测量仪器的使用过程中，我们需要了解它们的基本原理和操作方法。

首先，要了解被测物理量的性质和特点，以选择合适的测量仪器。

例如，使用光谱仪来测量光的波长和强度，使用电子天平来测量物体的质量。

其次，在使用测量仪器前，要进行仪器的校准和检查。

校准是指通过与已知标准进行比较，以确保仪器的准确度和可靠性。

校准常涉及到各种参数的调整，例如灵敏度、阈值等。

检查是指对仪器进行外观、功能、电路等各个方面的检查，以确保仪器的工作正常。

在测量过程中，我们需要注意以下几个方面。

首先，要保持良好的测量环境，避免干扰和误差。

例如，在使用光学仪器时，要防止光线的干扰和散射。

其次，要控制测量参数的稳定性。

例如，在测量温度时，要确保温度计和被测对象的温度保持一致。

再次，要进行多次重复测量，并取平均值，以提高测量结果的精确度和可靠性。

在一些特殊情况下，我们需要采用一些特殊的测量方法。

例如，在测量微量物质时，可以采用稀释和标定的方法。

在测量非接触物体的温度时，可以使用红外辐射测温仪。

在测量高速运动物体时，可以使用高速摄像机。

这些特殊的测量方法可以帮助我们解决一些特殊问题，得到准确的测量结果。

总之，测量仪器的使用及测量方法是科学研究和工程技术中非常重要的一部分。

了解测量仪器的基本原理和操作方法，进行仪器的校准和检查，保持良好的测量环境，进行多次重复测量，并及时维护和保养仪器，采用特殊的测量方法等都是保证测量准确性和可靠性的重要环节。

只有准确和可靠的测量结果，才能为科研和工程提供有效的数据和依据。

相位测量技术的基本原理及应用相位测量技术是一种通过测量电、光等信号的相位变化来获取有关信号特征的方法。

它在许多领域中具有重要的应用，从通信系统到精密测量和科学研究，都离不开相位测量技术的支持。

一、相位的概念及基本原理在介绍相位测量技术之前，我们首先来了解相位的概念。

相位是描述信号或波动在时间上的变化状态的物理量。

它与频率相关，但不同于频率，相位直接体现了信号的位移特征。

在周期性的信号中，相位可以用角度（弧度）、时间或位置来表示。

相位测量技术的基本原理是通过比较两个或多个信号的相位差来测量信号的相对相位。

常用的相位测量技术包括干涉法、锁相放大器和相位比较法等。

1. 干涉法是利用两个或多个波动的干涉现象来测量相位差。

其中，杨氏双缝干涉和迈克尔逊干涉是最常见的两种干涉法。

它们通过测量光波的相位差来推导出光波的相位信息。

2. 锁相放大器是一种广泛使用的相位测量设备，特别适用于低频信号。

它通过参考信号和待测信号的相位差来提取待测信号的准确相位信息。

3. 相位比较法是利用一种或多种相位比较器来测量信号的相对相位。

它通常使用高速数字电路来进行相位比较，然后输出相对相位信息。

二、相位测量技术的应用领域相位测量技术在许多领域中都有广泛的应用，下面列举了其中一些重要的应用领域。

1. 通信系统：相位测量技术用于频率调制和解调、相位同步和时钟恢复等。

在光通信系统中，相位调制和解调是实现高速光通信的关键技术之一。

2. 精密测量：相位测量技术在精密测量中扮演着重要角色。

例如，在激光测距仪中，通过测量光波的相位差来计算目标物体与测量仪之间的距离。

3. 科学研究：相位测量技术在科学研究中有着广泛的应用。

例如，在光学领域，相位测量技术被用来研究光波传播现象，揭示光的本质和行为规律。

4. 医疗影像：相位测量技术在医疗影像中的应用越来越广泛。

例如，在光学相干断层扫描（OCT）中，相位测量技术被用来提高图像的分辨率和对比度，实现对生物组织的高精度成像。

相位式激光测距原理
相位式激光测距原理是一种利用光学原理测量物体距离的方法。

其基
本原理是将激光束发送到目标物体，经过反射后接收回来，然后根据
光的相位差计算出物体到激光测距仪的距离。

下面将会逐一讲解相位
式激光测距原理的详细内容。

1. 激光的发射
相位式激光测距仪通过激光器发射一束定向、单色、激光光束，将激
光传输到目标体上。

2. 激光的接收
激光的接收有两种方法，其中一种可以使用普通的接收型光电二极管
来完成，另一种则需要使用相位测量的方法。

3. 相位差的测量
通过对激光发射时和接收时的相位差进行测量，得到目标到发射点的
距离，这个距离与光的波长有关。

4. 数据的处理
将测得的距离进行处理后，即可得到精确的目标距离数据，同时在数
据处理的过程当中，还可以实现自动跟踪，提高了装置的实用性。

总之，相位式激光测距原理是一种非常先进和高精度的测距方法，其
原理也比较复杂，需要参考一定的物理学知识，而在工业、航空航天、军事等领域都有广泛的应用。

使用测绘仪器的正确姿势测绘仪器的应用范围广泛，无论是土地测量、建筑工程、城市规划还是地质勘探等领域，都离不开测绘仪器的帮助。

然而，如何正确地使用测绘仪器却是一个需要掌握的技巧。

本文将从选择仪器、操作技巧和数据处理三个方面，分享一些使用测绘仪器的正确姿势。

一、选择仪器在选择测绘仪器时，首先需要根据实际需要选择适合的仪器类型。

常见的测绘仪器包括全站仪、GPS定位仪和水准仪等。

全站仪主要用于精确的水平、垂直和方位角测量，适用于大型工程测量；GPS定位仪则适用于需要高精度位置信息的测量任务；而水准仪则主要用于水平面的测量。

其次，根据实际工作环境选择仪器的精度要求。

如果工作环境较复杂或需要高精度的测量结果，那么选择精度更高的仪器会更合适；而如果工作环境简单且对精度要求不高，那么选择相对便宜的仪器也是可以的。

最后，还需要考虑到使用周期和维护成本。

一些仪器在长时间不使用后可能需要进行校准或更换部件，这些维护成本需要提前考虑。

在选择仪器时，我们也应该综合考虑这些因素，以找到最适合自己需要的测绘仪器。

二、操作技巧使用测绘仪器前，首先需要对仪器进行校准和设置。

校准一般包括水平、垂直和方位角，确保仪器的准确性。

在校准时，应该选择平稳的地面，避免地面不平或有较大摆动影响测量结果。

操作测绘仪器时，要始终根据仪器的使用说明书进行操作。

由于每种仪器的操作界面和功能都不尽相同，操作时应该先熟悉仪器的基本功能和操作步骤，再进行实际测量。

在实际测量时，要注意选择合适的观测点。

观测点应该远离遮挡物，以防止信号的干扰。

同时，在观测前应该检查仪器是否稳定，保证仪器的准确读数。

在操作过程中，应该尽可能保持仪器的水平和视线的稳定，避免由于震动或调整不准确导致的误差。

此外，使用测绘仪器还需要充分利用辅助工具，如三角架和测量杆等。

在使用三角架时，应该选择稳固且平整的地面。

而选择测量杆时，应注意选择合适的长度和标尺，以满足实际测量需求。

三、数据处理在测量完成后，还需要对测量数据进行处理和分析。

使用相位差测量仪进行长度测量的原理与步骤在科学研究和工程领域，长度测量一直是一项基本而重要的任务。

为了获得精确且可靠的长度测量结果，科学家和工程师们不断努力研发各种测量工具和方法。

相位差测量仪就是其中一种常用的测量工具，通过测量光的相位差来进行长度测量。

本文将介绍相位差测量仪的原理与步骤，希望对读者有所启发。

一、相位差测量仪的原理相位差测量仪利用光波的相位变化来测量长度。

光波可以被看作是电磁波，它的波长和频率与相位密切相关。

当光波经过某个介质或物体时，它的相位会发生变化。

相位差测量仪通过测量光波在空间中传播的或经过介质后的相位差，从而得出测量对象的长度。

对于相位差测量仪而言，其中一个重要组成部分是干涉仪。

干涉仪可以将两束光波进行干涉，形成干涉条纹，在此基础上进行相位测量。

常用的干涉仪有迈克尔逊干涉仪和弗罗斯特干涉仪。

在使用相位差测量仪进行长度测量时，首先将要测量的对象放置在光路中，并确保光波与该对象相互作用。

然后，将干涉仪的一个角镜固定在测量对象上，另一个角镜固定在基准点上。

当光波通过测量对象和基准点后，经过干涉仪进行干涉。

接下来，使用相位差测量仪来测量干涉的相位差，最终可以计算出测量对象的长度。

二、相位差测量仪的步骤使用相位差测量仪进行长度测量，需要经过一系列的步骤。

以下将介绍其中的几个关键步骤。

1. 准备工作在开始测量之前，需要进行一些准备工作。

首先，检查相位差测量仪以确保其正常工作。

其次，准备好测量对象和基准点，确保它们没有损坏或污染。

同时，将相位差测量仪与计算机或数据采集器连接，以便后续数据处理和结果分析。

2. 校准测量仪器为了确保测量的准确性，必须对相位差测量仪进行校准。

校准的目标是获得仪器的基准值和误差范围。

校准可以通过使用已知长度的标准参照物进行，比如金属尺子。

根据已知长度与测量的相位差之间的关系，可以建立一个校准曲线，从而在未知长度的测量中进行修正。

3. 进行测量在准备工作和校准完成后，可以开始进行测量。

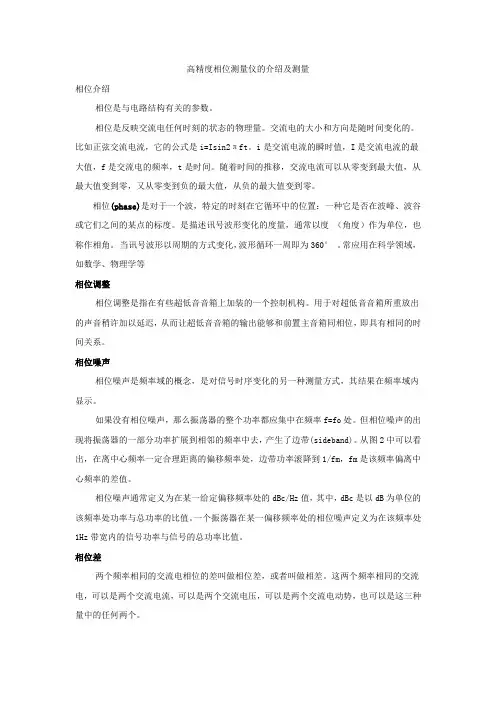

高精度相位测量仪的介绍及测量相位介绍相位是与电路结构有关的参数。

相位是反映交流电任何时刻的状态的物理量。

交流电的大小和方向是随时间变化的。

比如正弦交流电流，它的公式是i=Isin2πft。

i是交流电流的瞬时值，I是交流电流的最大值，f是交流电的频率，t是时间。

随着时间的推移，交流电流可以从零变到最大值，从最大值变到零，又从零变到负的最大值，从负的最大值变到零。

相位(phase)是对于一个波，特定的时刻在它循环中的位置：一种它是否在波峰、波谷或它们之间的某点的标度。

是描述讯号波形变化的度量，通常以度（角度）作为单位，也称作相角。

当讯号波形以周期的方式变化，波形循环一周即为360° 。

常应用在科学领域，如数学、物理学等相位调整相位调整是指在有些超低音音箱上加装的一个控制机构。

用于对超低音音箱所重放出的声音稍许加以延迟，从而让超低音音箱的输出能够和前置主音箱同相位，即具有相同的时间关系。

相位噪声相位噪声是频率域的概念，是对信号时序变化的另一种测量方式，其结果在频率域内显示。

如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。

但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。

从图2中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。

相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。

一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。

相位差两个频率相同的交流电相位的差叫做相位差，或者叫做相差。

这两个频率相同的交流电，可以是两个交流电流，可以是两个交流电压，可以是两个交流电动势，也可以是这三种量中的任何两个。

例如研究加在电路上的交流电压和通过这个电路的交流电流的相位差。

如果电路是纯电阻，那么交流电压和交流电流的相位差等于零。

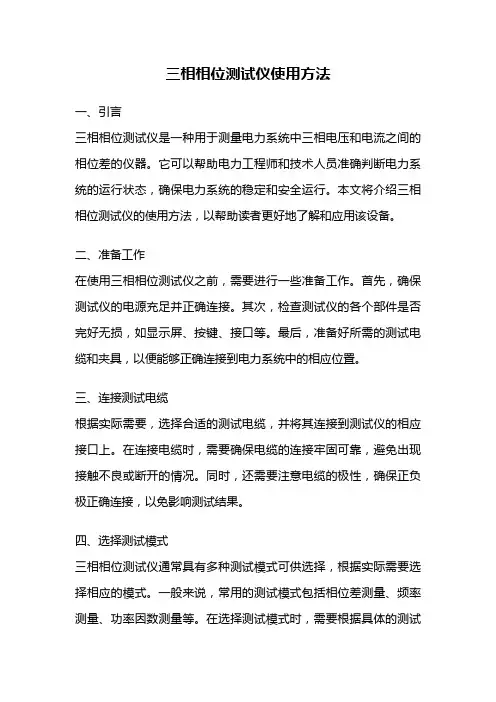

三相相位测试仪使用方法一、引言三相相位测试仪是一种用于测量电力系统中三相电压和电流之间的相位差的仪器。

它可以帮助电力工程师和技术人员准确判断电力系统的运行状态，确保电力系统的稳定和安全运行。

本文将介绍三相相位测试仪的使用方法，以帮助读者更好地了解和应用该设备。

二、准备工作在使用三相相位测试仪之前，需要进行一些准备工作。

首先，确保测试仪的电源充足并正确连接。

其次，检查测试仪的各个部件是否完好无损，如显示屏、按键、接口等。

最后，准备好所需的测试电缆和夹具，以便能够正确连接到电力系统中的相应位置。

三、连接测试电缆根据实际需要，选择合适的测试电缆，并将其连接到测试仪的相应接口上。

在连接电缆时，需要确保电缆的连接牢固可靠，避免出现接触不良或断开的情况。

同时，还需要注意电缆的极性，确保正负极正确连接，以免影响测试结果。

四、选择测试模式三相相位测试仪通常具有多种测试模式可供选择，根据实际需要选择相应的模式。

一般来说，常用的测试模式包括相位差测量、频率测量、功率因数测量等。

在选择测试模式时，需要根据具体的测试要求和电力系统的特点进行判断，并按照相应的操作步骤进行设置。

五、进行测试在连接完成并选择好测试模式后，即可进行实际的测试操作。

首先，将测试仪的探头正确接触到电力系统中需要测量的相位位置上，确保接触良好。

然后，按下测试仪上的相应按键，开始进行测试。

在测试过程中，要注意观察测试仪的显示屏上的数据变化，并根据测试仪的使用说明进行相应的操作。

六、记录和分析测试结果测试完成后，将测试仪的显示屏上的数据记录下来，并进行相应的分析。

根据测试结果，可以判断电力系统中的相位差是否正常，是否存在异常情况。

如果测试结果与预期不符，可能需要进一步检查电力系统的其他部分，以确定问题的具体原因。

七、注意事项在使用三相相位测试仪时，需要注意以下事项：1. 使用前要仔细阅读和理解测试仪的使用说明书，确保正确操作；2. 在进行测试前，应确保电力系统的安全，避免发生触电等意外事故；3. 测试过程中要保持仪器和测试环境的干燥和清洁，避免灰尘和湿气对测试结果的影响；4. 测试结束后要及时断开电源，彻底关闭测试仪，做好设备的保养和维护工作。

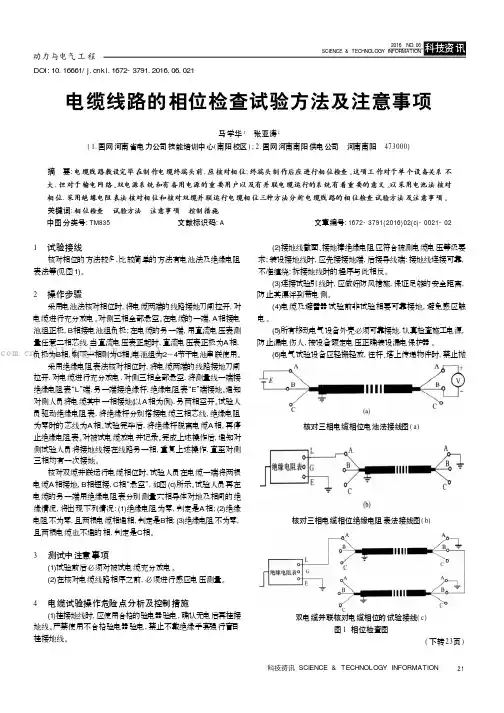

动力与电气工程1 试验接线核对相位的方法较多,比较简单的方法有电池法及绝缘电阻表法等(见图1)。

2 操作步骤采用电池法核对相位时,将电缆两端的线路接地刀闸拉开,对电缆进行充分放电。

对侧三相全部悬空。

在电缆的一端,A 相接电池组正极,B 相接电池组负极;在电缆的另一端,用直流电压表测量任意二相芯线,当直流电压表正起时,直流电压表正极为A 相,负极为B 相,剩下一相则为C 相。

电池组为2～4节干电池串联使用。

采用绝缘电阻表法核对相位时,将电缆两端的线路接地刀闸拉开,对电缆进行充分放电,对侧三相全部悬空,将测量线一端接绝缘电阻表“L ”端,另一端接绝缘杆,绝缘电阻表“E ”端接地。

通知对侧人员将电缆其中一相接地(以A 相为例),另两相空开。

试验人员驱动绝缘电阻表,将绝缘杆分别搭接电缆三相芯线,绝缘电阻为零时的芯线为A 相。

试验完毕后,将绝缘杆脱离电缆A 相,再停止绝缘电阻表。

对被试电缆放电并记录。

完成上述操作后,通知对侧试验人员将接地线接在线路另一相,重复上述操作,直至对侧三相均有一次接地。

核对双缆并联运行电缆相位时,试验人员在电缆一端将两根电缆A 相接地,B 相短接,C 相“悬空”,如图(c)所示。

试验人员再在电缆的另一端用绝缘电阻表分别测量六相导体对地及相间的绝缘情况,将出现下列情况:(1)绝缘电阻为零,判定是A 相;(2)绝缘电阻不为零,且两根电缆相通相,判定是B 相;(3)绝缘电阻不为零,且两根电缆也不通的相,判定是C 相。

3 测试中注意事项(1)试验前后必须对被试电缆充分放电。

(2)在核对电缆线路相序之前,必须进行感应电压测量。

4 电缆试验操作危险点分析及控制措施(1)挂接地线时,应使用合格的验电器验电,确认无电后再挂接地线。

严禁使用不合格验电器验电,禁止不戴绝缘手套强行盲目挂接地线。

(2)接地线截面、接地棒绝缘电阻应符合被测电缆电压等级要求;装设接地线时,应先接接地端,后接导线端:接地线连接可靠,不准缠绕;拆接地线时的程序与此相反。

关于victor4300相位表使用说明书的文章Victor4300相位表使用说明书相位表是一种用于测量电路中信号相位差的仪器。

它在电子工程领域中被广泛应用，特别是在信号处理和通信系统中。

Victor4300相位表是一款高性能的相位测量仪器，具有精确度高、操作简便等特点。

本文将为您详细介绍Victor4300相位表的使用方法和注意事项。

一、外观和功能介绍\nVictor4300相位表外观简洁大方，采用液晶显示屏，操作按钮布局合理。

它具有测量范围广、精确度高、稳定性好等特点。

该相位表可以测量频率范围从1Hz到100MHz的信号，并能够显示信号的相位差。

二、使用方法\n1. 连接电源：将Victor4300相位表插入交流电源插座，并打开电源开关。

\n2. 连接测试信号：将待测信号通过BNC接口连接到Victor4300的输入端口。

\n3. 设置测量参数：按下菜单按钮，在菜单界面中选择“设置”选项。

根据实际需求设置频率范围和显示模式等参数。

\n4. 开始测量：按下“开始”按钮，Victor4300将开始测量信号的相位差，并在液晶显示屏上显示结果。

\n5. 结束测量：测量完成后，按下“停止”按钮，停止测量并关闭相位表。

三、注意事项\n1. 使用前请仔细阅读使用说明书，并按照说明进行操作。

\n2. 在使用过程中，请确保电源接地良好，以确保安全。

\n3. 避免将相位表暴露在潮湿、高温或有腐蚀性气体的环境中，以免损坏仪器。

\n4. 在连接测试信号时，请确保信号源的输出电平符合Victor4300的输入要求。

\n5. 在测量过程中，请尽量避免外界干扰，以保证测量结果的准确性。

总结：\nVictor4300相位表是一款功能强大、操作简便的相位测量仪器。

它可以广泛应用于电子工程领域，帮助工程师们准确测量信号的相位差。

通过本文对Victor4300相位表的使用方法和注意事项进行介绍，希望能够帮助用户更好地使用该仪器，并取得准确可靠的测量结果。

使用相位测量仪进行高精度测绘的原理与方法近年来，高精度测绘在各个领域中得到了广泛应用。

而在高精度测绘的过程中，相位测量仪成为了不可或缺的工具。

相位测量仪通过测量光的相位差，可以实现对地面或目标物体的精确测量。

本文将重点介绍相位测量仪的原理与方法。

相位测量仪根据测量原理的不同，可分为光学相位测量仪和雷达相位测量仪。

光学相位测量仪主要是通过对光的干涉效应进行测量，而雷达相位测量仪则是基于电磁波的相位差来实现测量。

光学相位测量仪一般采用两束平行激光光束同时照射到被测物体上，通过光的干涉效应来测量距离或位移。

其中，激光经过分束器分成两束光，一束被参考反射镜反射，另一束经过反射物体后反射回来。

两束光重新叠加时，会形成干涉条纹，通过测量条纹的变化来计算出物体的距离或位移。

雷达相位测量仪则利用电磁波的相位差来实现测量。

雷达相位测量的精确性要远高于光学相位测量。

雷达信号经过发射天线发射出去，在目标物体上反射后再经过接收天线接收回来。

通过对接收到的信号进行相位分析，可以测量出目标物体的位置、距离等参数。

相位测量仪的测量精度与波长有关，波长越短，测量精度越高。

而光学相位测量仪一般采用激光作为光源，具有波长短、光束稳定等优势，因此在高精度测绘中得到了广泛应用。

而雷达相位测量仪则主要用于遥感测绘等领域，具有测量距离长、不受天气影响等优点。

在实际应用中，相位测量仪需要进行校准和误差补偿，以确保测量结果的准确性。

校准过程中，需要利用一些参考物体进行标定，通过已知数值与测量值的比对，计算出校正系数。

误差补偿则主要针对系统误差、环境因素等进行处理，以消除测量误差。

当然，相位测量仪的应用还需要考虑到实际场景中的复杂情况。

例如，测绘过程中可能会存在光线干扰、物体反射率差异等问题，这些因素都会对测量结果产生影响。

因此，在实际应用中需要结合具体情况，采用合适的处理方法，以提高测量的准确性和可靠性。

总而言之，相位测量仪在高精度测绘中起到了至关重要的作用。

接收机天线相位中心对准的测量方法与技巧在无线通信领域，准确地测量接收机天线的相位中心对准非常重要。

相位中心对准的准确性直接影响通信系统的性能和覆盖范围。

本文将介绍几种常用的测量方法和技巧，帮助读者更好地理解和应用。

一、相位中心对准的基本概念首先，我们来了解一下相位中心对准的基本概念。

接收机天线的相位中心是指天线辐射功率均匀分布的中心点。

如果接收机的位置偏离相位中心，则会导致接收信号的失真和损耗。

因此，确保天线相位中心的准确对准是提高接收信号质量的关键。

二、信号强度扫描法信号强度扫描法是一种常用的测量方法。

它通过改变接收器和发送器之间的距离，记录接收到的信号强度的变化情况来确定相位中心的位置。

此方法适用于直线传播路径，通过多次测量和计算，可以得到较精确的结果。

然而，信号强度扫描法存在一些限制。

首先，该方法要求测量环境尽可能空旷，避免有大量干扰信号的情况。

其次，扫描的过程比较耗时，需要逐渐调整距离并记录数据，然后进行曲线拟合分析。

因此，需要一定的计算和数据处理能力。

三、相位差测量法相位差测量法是另一种常用的测量方法。

这种方法通常使用测量仪器，如示波器或频谱仪。

通过测量接收到的信号的相位差，可以准确地确定天线的相位中心位置。

相位差测量法相对于信号强度扫描法具有更高的精度和快速性。

它可以通过实时监测信号相位的变化，直接获得相位中心的位置。

然而，相位差测量法的设备和技术要求相对较高，需要专业的测量仪器和实验条件。

四、天线辐射图测量法天线辐射图测量法是一种更为精确的测量方法。

它基于天线的辐射特性来确定相位中心的位置。

通过测量和分析天线在不同方向上的辐射图，可以得到天线的辐射形状和辐射功率的分布情况，从而确定相位中心。

天线辐射图测量法是一种较为复杂的方法，需要使用专业的天线辐射测量系统和高精度的测量仪器。

该方法适用于对天线性能要求较高的场合，如卫星通信和雷达系统。

五、测量技巧与注意事项在进行接收机天线相位中心的测量过程中，需要注意以下技巧和事项，以确保测量结果的准确性和可靠性。

伏安相位表测量三相四线表的方法一、引言在电力系统中，三相四线表是一种常见的电能测量仪表，用于对三相四线电路中的电能进行准确计量。

而伏安相位表作为一种用于测量电流、电压和相位角的仪器，在三相四线表的测试中扮演着重要的角色。

本文将探讨伏安相位表在三相四线表测试中的方法与步骤，以及对主题的深入理解和个人观点。

二、伏安相位表测量三相四线表的方法1. 连接准备在进行测量之前，首先需要连接好伏安相位表和三相四线表。

正确定位和连接是保证测试准确的前提。

根据伏安相位表和三相四线表的说明书，正确连接各项导线和测试夹具。

2. 标定误差在连接完成后，需要对伏安相位表进行误差标定。

通过对比标准值与读数值，计算出误差系数，并在后续的测试中对测量结果进行修正。

3. 测量电压接下来进行电压的测量。

通过设置伏安相位表的测量范围、测量导线接入位置，获取每个相位线的电压数值，并记录下来。

4. 测量电流在电压测量完成后，对电流进行测量。

同样通过设置相应的测量范围、接线方式，对每个相位的电流数值进行测量，并记录下来。

5. 测量相位角对相位角进行测量。

通过调整伏安相位表的相位角测量功能，并连接好测试夹具，获取每个相位的相位角数值并记录。

6. 数据分析在获取了电压、电流和相位角的测量数值后，进行数据的分析和处理。

可以通过计算得出功率大小、功率因数等电能参数，并结合误差标定进行修正。

7. 结果验证将测量结果与标准值进行对比和验证，以确保测量结果的准确性和可靠性。

如有误差，需要进行进一步调整和修正。

三、对主题的深入理解和个人观点伏安相位表测量三相四线表的方法，对于电能计量和电力系统的正常运行具有重要意义。

它能够帮助我们准确地获取电压、电流和相位角等参数，为电能管理和电力质量的监测提供了重要的数据支撑。

在实际测试中，需要特别注意连接的准确性和误差的标定，以确保测试结果的准确性。

对于测量结果的数据分析和修正也至关重要，能够帮助我们更准确地了解电能状态和质量情况。

示波器的相位测量和频率测算技巧示波器是一种广泛应用于电子工程领域的仪器，用于观察和测量电信号的振幅、频率、相位等参数。

在实际工作中，掌握示波器的相位测量和频率测算技巧是非常重要的。

本文将介绍几种常用的技巧，帮助您更好地进行相位测量和频率测算。

一、相位测量技巧相位是指信号在时间轴上的偏移程度，通常以角度来表示。

在示波器上进行相位测量可以通过以下几种方式实现：1. 参考信号法：使用一个已知相位的参考信号和待测信号同时输入示波器，示波器上可以通过比较两个信号的相位差来进行测量。

这种方法需要注意选择合适的参考信号，并保证其相位稳定。

2. X-Y 模式：通过将待测信号和一个已知相位的正弦信号输入示波器的两个通道，然后将示波器切换为 X-Y 模式，我们可以直接读取相位差。

这种方法简单直观，但需要注意示波器通道之间的匹配和调节。

3. Lissajous 图案法：将待测信号和一个已知相位的正弦信号输入示波器的两个通道，并将示波器切换为 XY 模式，我们可以观察到一种特殊的图案，称为 Lissajous 图案。

通过观察 Lissajous 图案的形状，我们可以得出信号的相位关系。

这种方法适用于任意波形的相位测量。

二、频率测算技巧频率是指信号在单位时间内重复的次数，通常以赫兹（Hz）为单位。

在示波器上进行频率测算可以通过以下几种方式实现：1. 利用示波器的自动测量功能：现代示波器通常会提供自动测量功能，可以直接读取信号的频率。

这种方式方便快捷，适用于简单的频率测算，但对于复杂信号可能存在误差。

2. 基于时间测量的方法：通过测量信号一个完整周期所需的时间，可以得到信号的频率。

示波器提供时间的测量功能，我们可以观察到信号的一个完整周期，并测量其所占用的时间。

然后，通过频率=1/周期的公式计算信号的频率。

3. 基于傅里叶变换的方法：傅里叶变换是一种将信号从时域转换到频域的方法。

示波器通常会提供频谱分析功能，可以通过对信号进行傅里叶变换得到其频谱，从而准确计算信号的频率。

相位仪使用方法相位仪是一种测量仪器，它能够测量电力系统中的相位差和同步信号的时间差。

它主要用于检测电力系统中线路上的同步情况，确保电力系统的稳定运行，以及检测负荷功率和发电站间的同步情况，确保安全同步运行。

相位仪具有记忆能力，可以保存多个测量数据，方便调试和分析。

相位仪的使用方法有一下几点：首先，电力系统操作者需要根据实际应用环境，确定要测量的电压和相位差值，然后根据相位仪操作手册，选择相应的电压等级和测量范围，并设置好相应的参数，以便测量准确。

其次，将相位仪连接到测量系统上，然后根据操作手册，调节相位仪上的控制参数，以便进行测量。

然后，根据相位仪操作手册，调节相位仪上的控制参数，以便实现自动模式或手动模式的测量。

在自动模式下，可以将测量的结果存储在内存中，以备后用。

最后，进行电力系统测量时，最重要的是保证测量的准确性，防止测量数据失真，因此要经常检查相位仪的配置和调节结果。

为了保证相位仪的正常使用，操作者还应该注意如下几点：1、相位仪应安装在干燥的环境中，以免受到腐蚀。

2、定期清洁相位仪，以延长其使用寿命。

3、尽量避免把相位仪放在潮湿的环境中，因为潮湿的环境会影响其工作性能。

4、定期检查相位仪，确保它的工作性能是正常的。

5、避免动物进入相位仪使用环境，因为动物有可能会影响测量结果。

6、严禁相位仪擅自拆卸、更换任何部件，以免影响测量数据的准确性。

7、在进行测量时，要确保所使用的器件均为正规质量，以免产生偏差，影响测量结果。

以上是相位仪使用方法的相关内容，希望能够帮助到大家。

正确使用相位仪，能够有效避免测量失误，保证电力系统的安全稳定运行。

相位指示器的使用方法1. 什么是相位指示器相位指示器是一种测量电路相位差的仪器，用于指示电路中两个电源的相位关系。

相位差是指两个信号之间的时间延迟或提前，用角度度量。

相位指示器可以帮助我们确定电路中信号的相位关系，以便进行精确的测量和控制。

2. 相位指示器的原理相位指示器基于两种原理来测量电路的相位差：电流相位差和电压相位差。

下面将分别介绍这两种原理。

2.1 电流相位差电流相位差是通过测量电路中电流的相位来确定的。

当两个电源之间存在相位差时，电流也具有相应的相位差。

电流相位差可以用于测量电路中的时间延迟或提前。

相位指示器通过将电流通过一个空气线圈或磁环，并测量产生的磁场的相位差来测量电流相位差。

当电流通过线圈或磁环时，会产生一个磁场。

两个电流相位差不同时，磁场的相位也会有所变化。

相位指示器通过测量这个磁场的相位差来确定电流的相位差。

2.2 电压相位差电压相位差是通过测量电路中电压的相位来确定的。

当两个电源之间存在相位差时，电压也具有相应的相位差。

电压相位差可以用于测量电路中的时间延迟或提前。

相位指示器通过将电压通过一个电容器，并测量电容器的电荷的相位差来测量电压相位差。

当电压通过电容器时，会在电容器中产生电荷。

两个电压相位差不同时，电荷的相位也会有所变化。

相位指示器通过测量这个电荷的相位差来确定电压的相位差。

3. 相位指示器的使用步骤下面将介绍相位指示器的使用步骤，以便正确地测量电路的相位差。

3.1 连接电路首先，将两个需要测量相位差的电源连接到相位指示器上。

根据电路的情况，可以选择连接电流相位差或电压相位差。

确保电路连接正确并稳定。

3.2 设置测量模式根据需要，将相位指示器设置为电流相位差或电压相位差模式。

根据不同的相位差测量需求，选择合适的测量模式。

3.3 调整灵敏度根据电路的特性和测量要求，调整相位指示器的灵敏度。

较高的灵敏度可以提供更准确的相位差测量结果，但可能会受到更多的干扰。

3.4 开始测量在设置好相位指示器后，可以开始进行相位差的测量。
