10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。
1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为10kV固定式开关柜的验收管理。
2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。
2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。
2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.4 验收完成后，必须完成相关图纸和文档的校核修订。
2.5 发电运行单位应将竣工图纸和验收文档存放在电站。
2.6 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。
3.2 开关柜调试及交接试验工作已全部完成。
3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。
3.4 开关柜的验收文档已编制并经审核完毕。
4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。

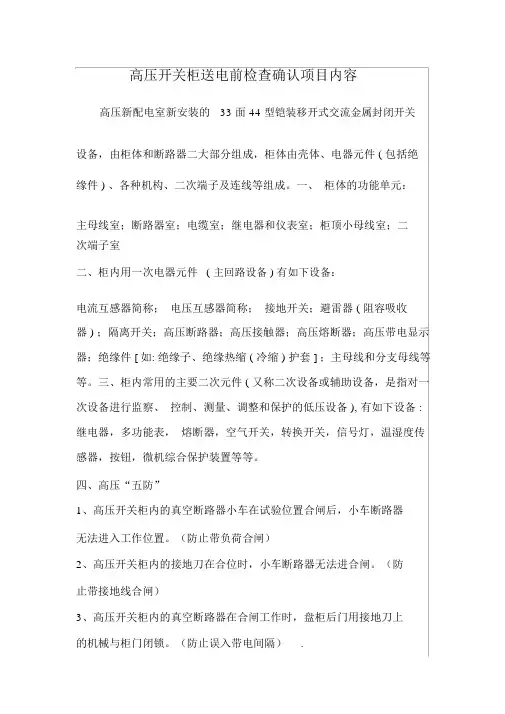

高压开关柜送电前检查确认项目内容高压新配电室新安装的33 面 44 型铠装移开式交流金属封闭开关设备，由柜体和断路器二大部分组成，柜体由壳体、电器元件 ( 包括绝缘件 ) 、各种机构、二次端子及连线等组成。
一、柜体的功能单元：主母线室；断路器室；电缆室；继电器和仪表室；柜顶小母线室；二次端子室二、柜内用一次电器元件( 主回路设备 ) 有如下设备：电流互感器简称；电压互感器简称；接地开关；避雷器 ( 阻容吸收器 ) ；隔离开关；高压断路器；高压接触器；高压熔断器；高压带电显示器；绝缘件 [ 如: 绝缘子、绝缘热缩 ( 冷缩 ) 护套 ] ；主母线和分支母线等等。
三、柜内常用的主要二次元件 ( 又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备 ), 有如下设备 : 继电器，多功能表，熔断器，空气开关，转换开关，信号灯，温湿度传感器，按钮，微机综合保护装置等等。
四、高压“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

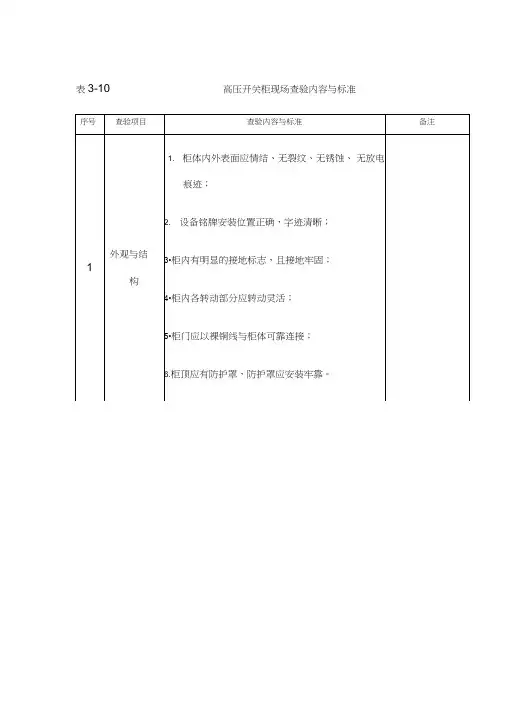

（防止带负荷拉刀闸）五、高压开关柜送电前检查项目内容：序检查项目号1高压开关柜内所有元件、零部件完好无损；2各连接部分紧固，螺丝连接部分应无脱落及松动；3柜门螺丝对眼，能灵活开启及关闭；4柜内无积尘，污物清除干净；5引入引出电缆连接良好牢固，相序正确；6二次引线连接牢固、接触良好，接线标识及接线正确无误；7电缆头、连接母线压线牢固，相序正确；8母线室支撑绝缘子及压接母线螺栓牢固；9小母线接线正确牢靠；10隔离开关及接地刀操作灵活；防止电气误操作的“五防”装置齐全，动作11灵活可靠；12母线各相色标识正确，绝缘护套应合格；13所有连接电缆外观无腐蚀，无损伤，绝缘良检查检查人备注合格好，标识编号齐全；所有一次电缆保护接地连线牢靠，电缆孔洞14封堵严密；所有高压开关柜柜体接地牢靠良好，整个高15压配电室接地网、接地电阻符合设计要求；16电气模拟试验正常；17测量各绝缘电阻正常；。
高压开关柜检验标准高压开关柜是电力系统中的重要设备，其性能稳定与否直接关系到电力系统的安全运行。
因此，对高压开关柜的检验标准显得尤为重要。
本文将针对高压开关柜的检验标准进行详细介绍，希望能够对相关人员有所帮助。
首先，对于高压开关柜的外观检验，应当注意外壳表面是否有明显的损伤或腐蚀，开关柜的各个部件是否齐全，紧固件是否牢固等。
同时，还需要检查开关柜的标志标牌是否齐全清晰、铭牌内容是否与实物相符等。
其次，对高压开关柜的绝缘性能进行检验。
主要包括绝缘电阻、介电强度等指标的测试。
通过对绝缘电阻的测试，可以了解开关柜的绝缘状况，对于保证设备的安全运行至关重要。
而介电强度测试则是为了验证开关柜在额定电压下能否正常工作，以及在一定时间内不发生绝缘破坏。
再者，对高压开关柜的机械性能进行检验。
主要包括操作力、机械寿命、机械运行特性等指标的测试。
通过对操作力的测试，可以了解开关柜在额定操作力下的操作情况，以及是否符合相关标准要求。
而对机械寿命的测试则是为了验证开关柜在一定的使用次数下是否依然能够正常工作，以及在使用寿命内是否会出现异常情况。
最后，对高压开关柜的电气性能进行检验。
主要包括分断能力、短路电流等指标的测试。
通过对分断能力的测试，可以了解开关柜在额定电流下的分断情况，以及是否符合相关标准要求。
而对短路电流的测试则是为了验证开关柜在短路情况下是否能够正常工作，以及是否能够有效地保护电力系统的安全运行。
总之，对于高压开关柜的检验标准，需要全面细致地进行检验，确保开关柜的各项性能指标符合相关标准要求，从而保证电力系统的安全运行。
希望本文所介绍的内容能够对相关人员有所帮助，也希望大家能够重视高压开关柜的检验工作，共同维护电力系统的安全稳定运行。

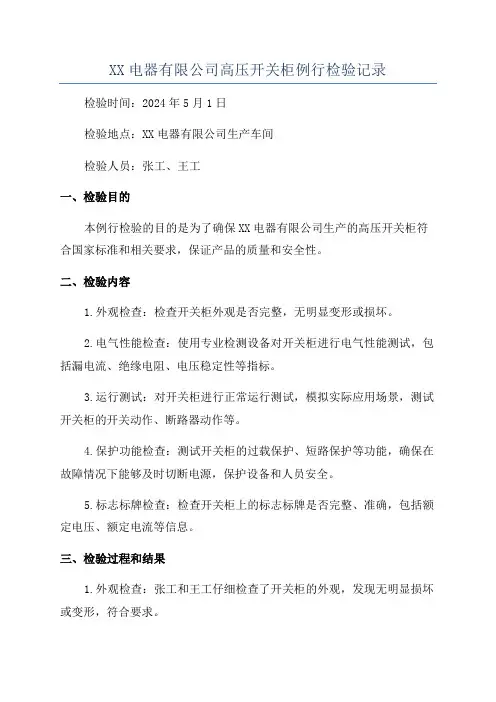

XX电器有限公司高压开关柜例行检验记录检验时间：2024年5月1日检验地点：XX电器有限公司生产车间检验人员：张工、王工一、检验目的本例行检验的目的是为了确保XX电器有限公司生产的高压开关柜符合国家标准和相关要求，保证产品的质量和安全性。
二、检验内容1.外观检查：检查开关柜外观是否完整，无明显变形或损坏。
2.电气性能检查：使用专业检测设备对开关柜进行电气性能测试，包括漏电流、绝缘电阻、电压稳定性等指标。
3.运行测试：对开关柜进行正常运行测试，模拟实际应用场景，测试开关柜的开关动作、断路器动作等。
4.保护功能检查：测试开关柜的过载保护、短路保护等功能，确保在故障情况下能够及时切断电源，保护设备和人员安全。
5.标志标牌检查：检查开关柜上的标志标牌是否完整、准确，包括额定电压、额定电流等信息。
三、检验过程和结果1.外观检查：张工和王工仔细检查了开关柜的外观，发现无明显损坏或变形，符合要求。
2.电气性能检查：使用电气性能测试仪器对开关柜进行了电气性能测试。
结果显示漏电流小于等于5mA，绝缘电阻大于等于2MΩ，电压稳定性在正常范围内，符合国家标准。
3.运行测试：对开关柜进行了正常运行测试，测试结果显示开关动作灵敏、断路器动作准确，正常运行。
4.保护功能检查：进行了过载保护、短路保护等功能测试，测试结果显示在故障情况下能够及时切断电源，保护设备和人员安全。
5.标志标牌检查：检查了开关柜上的标志标牌，准确显示了额定电压、额定电流等信息。
四、检验结论经过上述检查和测试，XX电器有限公司生产的高压开关柜在外观、电气性能、运行测试、保护功能和标志标牌等方面均符合国家标准和相关要求。
五、存在问题与改进措施1.部分开关柜外观有轻微划痕，需要加强包装和运输过程中的保护，确保产品完好无损。
2.部分开关柜的标志标牌易褪色，需要使用耐候性好的材料进行标志标牌制作，提高持久性。
3.部分开关柜在运行测试中出现稍有延迟的情况，需要进一步优化开关柜的设计和制造工艺，提高产品的性能。
10kV高压开关柜验收规范前言为加强10kV高压开关柜的验收管理，规范开关柜的现场验收工作，确保投入运行的开关柜符合公司相关技术规范，满足安全运行的要求，特制定本规范。
1、范围本规范适用于安装在户内并运行在频率为 50Hz、额定电压为10kV固定式开关柜的验收管理。
2、验收要求2.1 验收前，验收人员对验收过程中存在的风险进行辨识，制定并落实风险控制措施。
2.2 验收人员根据设计图纸、采购技术协议、技术规范和验收文档开展现场验收。
2.3 验收中发现的问题必须限时整改，存在较多问题或重大问题的，整改完毕应重新组织验收。
2.4 验收完成后，必须完成相关图纸和文档的校核修订。
2.5 发电运行单位应将竣工图纸和验收文档存放在电站。
2.6 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3.1 开关柜本体、附件及其控制回路已施工及安装完毕。
3.2 开关柜调试及交接试验工作已全部完成。
3.3 施工单位应完成开关柜自检，并提供自检报告、安装调试报告、临时竣工图纸。
3.4 开关柜的验收文档已编制并经审核完毕。
4、验收内容4.1 开关柜的资料验收新建电站的10kV开关柜应具备以下相关资料4.1.1 一次接线图（含运行编号）；4.1.2 设备技术协议；4.1.3 施工设计图；4.1.4 变更设计的证明文件；4.1.5 变更设计的实际施工图；4.1.6 竣工图；4.1.7 制造厂提供的主、附件产品说明书；4.1.8 制造厂提供的主、附件产品出厂试验记录；4.1.9 制造厂提供的主、附件合格证件；4.1.10 制造厂提供的移开式开关柜内部燃弧试验报告；4.1.11 制造厂提供的安装图纸；4.1.12 工厂监造报告；4.1.13 运输工程质量控制文件；4.1.14 缺陷处理文件；4.1.15 中间验收报告；4.1.16 监理报告和监理预验收报告；4.1.17 现场安装及调试报告；4.1.18 交接试验报告；4.1.19 设备、备品备件清单。
高低压开关柜验收标准一、验收前的准备工作。
在进行高低压开关柜的验收前，需要做好一些准备工作。
首先，要确保验收人员具有相关的资质和经验，能够准确地进行验收工作。
其次，要准备好验收所需的文件资料，包括设计文件、制造文件、检测报告等。
还需要准备好验收所需的工具和仪器设备，以便进行必要的检测和测量工作。
二、验收内容及标准。
1.外观检查。
在进行外观检查时，应该仔细观察开关柜的外部结构和表面处理情况，检查有无变形、损坏、腐蚀等情况。
同时，要检查开关柜的标识、铭牌和安全防护装置是否完好清晰。
2.电气性能检查。
电气性能检查是开关柜验收的重要内容之一。
在进行电气性能检查时，应该检查开关柜的绝缘电阻、接地电阻、绝缘强度等参数是否符合要求。
同时，还需要检查开关柜的电气元件和连接部分是否牢固可靠，是否存在漏电、短路等现象。
3.保护性能检查。
保护性能检查是保证开关柜正常运行的关键环节。
在进行保护性能检查时，应该检查开关柜的过载保护、短路保护、接地保护等功能是否齐全有效。
同时，还需要检查开关柜的保护参数是否设定正确，是否能够及时有效地对故障进行保护。
4.操作性能检查。
操作性能检查是为了确保开关柜的正常操作和使用。
在进行操作性能检查时，应该检查开关柜的操作机构、指示灯、仪表等是否灵活可靠，是否符合设计要求。
同时，还需要检查开关柜的操作过程是否符合操作规程，是否存在异常现象。
5.环境适应性检查。
环境适应性检查是为了确保开关柜能够适应各种环境条件下的工作要求。
在进行环境适应性检查时，应该检查开关柜的工作环境温度、湿度、震动等条件是否符合要求。
同时，还需要检查开关柜的防护等级是否符合要求，是否能够适应恶劣的工作环境。
三、验收结果的处理。
在进行开关柜的验收工作后，应该及时对验收结果进行处理。
如果验收合格，应该及时出具验收报告，并加盖验收章。
如果验收不合格，应该及时通知制造单位进行整改，并重新进行验收工作。
四、验收后的工作。
在进行开关柜的验收工作后，还需要做好验收后的工作。
10kV高压开关柜验收规范一、验收前的准备工作1.1验收前，需准备相关的文件资料，包括图纸、合同、技术规范等。
1.2验收前，应对10kV高压开关柜进行外观、结构、设备名称牌、接线图等的检查，确保其符合相关标准和规范的要求。
1.3验收前，应对高压开关柜的安装、接地、试验等情况进行检查和评估，以确定验收的可行性。
二、验收过程和要求2.1开关柜的接线、接地2.1.1按照技术规范和图纸要求，检查高压开关柜的接线是否符合规定，接地是否良好。
2.1.2开关柜的接线端子应清晰、牢固，接地装置应固定可靠。
2.1.3开关柜的接地电阻应符合现行国家标准的要求。
2.2高压开关柜的绝缘性能2.2.1对开关柜绝缘部分进行绝缘电阻测量，确保其绝缘性能符合要求。
2.2.2对异物提出警告装置进行检查，确保其正常工作。
2.3高压开关柜的操作功能2.3.1对高压开关柜的各个操作功能进行检查，包括分闸、合闸、三相同时、同期操作等，确保其正常可靠。
2.3.2对开关柜的保护功能进行检查，包括过流保护、过压保护、欠压保护等，确保其灵敏可靠。
2.4高压开关柜的安全性能2.4.1检查开关柜的安全标识是否齐全，警示标志是否清晰可见。
2.4.2检查开关柜的防护措施，确保其满足安全要求，如防触电、防火、防爆等。
2.5高压开关柜的信号和指示2.5.1检查开关柜的信号和指示装置是否完好，并进行相应的功能测试。
2.5.2确保开关柜的各项信号和指示灯能够准确反映真实的工作状态。
三、验收结果评定和记录3.1根据实际情况，评定开关柜的验收结果，包括合格、不合格、待修复等。
3.2对不合格和待修复的问题，应记录详细的情况，并提出相应的整改要求和期限。
四、验收后的处理和管理4.1针对验收结果，及时与供应商进行沟通，解决不合格和待修复问题。
4.2对合格的高压开关柜，应及时入库，并进行相关登记和标识。
4.3验收记录及相关文件资料应妥善保管，以备后续参考和追踪。
以上是10kV高压开关柜验收规范的主要内容，通过严格按照规范进行验收，能够确保开关柜的质量和性能符合要求，提高设备的可靠性和安全性。
10kV高压开关柜验收规范方案一、验收前准备工作1.设备清单：准备一份详细的设备清单，包括开关柜的型号、规格、数量等信息。
2.验收标准：制定开关柜验收的标准，包括技术指标、性能要求、安全规范等。
3.验收人员：确定开关柜验收的人员，包括工程师、技术人员和安全专家等。
4.验收场地：确认开关柜验收的场地，确保场地符合验收要求，有足够的空间和设备。
5.验收仪器：准备相应的验收仪器，如电压表、电流表、绝缘电阻测试仪等。
二、验收内容及流程1.外观检查：检查开关柜的外观是否完好，无损坏、变形、腐蚀等情况。
2.绝缘性能：通过使用绝缘电阻测试仪测试开关柜的绝缘电阻，确保绝缘性能符合要求。
3.电气性能：使用电压表、电流表等工具测试开关柜的电压、电流等参数，确保电气性能符合要求。
4.过载能力：通过对开关柜进行额定电流及短路电流等试验，检测开关柜的过载能力是否符合要求。
5.环境适应能力：通过对开关柜的环境温度、湿度、震动等条件进行测试，确保开关柜能正常运行并适应不同的环境。
6.安全性能：检查开关柜的防护装置、接地装置、漏电保护装置等，确保开关柜的安全性能符合要求。
7.操作性能：对开关柜的操作性能进行测试，包括开关柜的开关、分闸、断路等操作是否灵活、准确。
三、验收报告和记录1.验收报告：根据实际验收情况，编写详细的验收报告，包括开关柜的型号、规格、技术指标等信息。
2.验收记录：将开关柜的验收结果进行记录，包括各项测试数据、缺陷情况、整改要求等信息。
四、验收后处理1.整改要求：若开关柜存在缺陷或不符合要求，制定相应的整改要求，并协商解决方案。
2.重新测试：对整改后的开关柜进行再次测试，确保问题得到解决，符合验收标准。
3.验收合格：验收合格后，将验收报告、记录等归档保存，准备下一步的投入使用。
以上是针对10kV高压开关柜的验收规范方案的大致内容，具体操作可根据实际情况进行调整和补充。
交流高压开关柜检修规范篇一：10KV开关柜检修及校验规程10KV开关柜检修及校验规程一、总则(一) 本规程适用于电压等级为10kV高压开关柜的检修。
(二) 高压开关柜的检修包含以下内容：1. 现场检修，包括必要的清扫维护和检查调整。
高压开关柜的解体检修，包括柜内真空断路器的检查维修，开关柜内一次设备预防性试验、微机保护器的更换及设臵、母线检修。
并包括小修全部项目。
(三) 高压开关柜的检修前、后的试验项目和标准按《电控部开关站检修规程》执行。
二、高压开关柜的检修说明(一) 高压开关柜的检修，包括开关柜体、柜面仪表及指示装臵、继电保护装臵及二次回路、联锁装臵和开关内的真空断路器、电流互感器、过压保护器等设备，关于开关柜内的独立设备，如本检修工艺未详细说明，可参见相关设备的检修工艺。
(二) 开关柜内二次回路的重新布线及检查.测试，对小车隔离触指进行检查；操作机构的合闸与分闸线圈的电阻的测量。
三、高压开关柜维修项目和要求(一) 检查、清扫开关柜，柜体清洁。
柜面观察窗清洁。
(二) 柜面元件安装端正，接线牢固，电度表、高压带电指示装臵、继电器及信号灯工作正常，符合相关规定。
检查开关位臵指示信号灯指示正确。
(三) 检查开关柜密封良好，门锁齐全，机械和电气带电闭锁装臵作用可靠，在有电情况下不能打开柜门。
手车位臵检测行程开关作用良好，能正确反映手车位臵。
开关机械位臵闭锁装臵作用良好。
检查二次回路连接牢固，接线正确。
(四) 拉出手车，检查开关柜后部带电防护档板作用良好，开关手车拉出后能自动复位。
(五) 检查柜体接地良好，手车接地轨道接触良好，表面无锈蚀现象，并涂干黄油。
手车推拉应轻松灵活，到位后能自动闭锁定位，无卡滞现象。
(六) 电流互感器及过电压吸收装臵。
用抹布擦拭互感器及过电压吸收装臵表面，检查一次接线紧固情况。
检查互感器二次端子和铁芯接地良好。
检修工艺及质量标准四、高压开关柜的检修(一) 真空断路器检修。
清扫断路器绝缘子和真空室，用抹布擦拭干净。
高压开关柜试验报告一、实验目的本次试验旨在对高压开关柜进行全面的测试和评估，确保其在正常运行和特殊情况下都能正确工作，并满足相关安全标准和要求。
二、试验装置1.高压开关柜：型号XX，额定电压XX，额定电流XX。
2.电源：额定电压XX，额定电流XX。
3.测试仪器：电压表、电流表、绝缘电阻测试仪、温度计、湿度计等。
三、试验内容1.开关柜的外观检查：检查柜体、隔离开关、仪表仪器等是否完好无损，固定件是否牢固。
2.绝缘电阻测试：使用绝缘电阻测试仪对开关柜进行绝缘电阻测试，测量各相间和各相对地的绝缘电阻，结果应满足相关标准要求。
3.开关柜的额定电流测试：使用电流表对开关柜的额定电流进行测试，确保其能够正常承载额定负荷。
4.动作特性测试：通过对隔离开关进行动作测试，检查开关柜的动作是否稳定、灵敏，并观察是否存在不正常的声音或振动。
5.绝缘水平测试：通过对开关柜的绝缘水平进行测试，检查是否存在漏电现象，确保开关柜在工作时不会导致漏电损坏其他设备。
6.温湿度测试：使用温度计和湿度计对开关柜的内部温湿度进行测试，确保在正常工作条件下温湿度处于合理范围。
四、试验结果1.外观检查结果：开关柜外观完好无损，所有固定件均牢固。
2.绝缘电阻测试结果：各相间的绝缘电阻均大于标准要求值，各相对地的绝缘电阻也满足要求。
3.额定电流测试结果：开关柜能够正常承载额定负荷，电流稳定。
4.动作特性测试结果：隔离开关动作稳定，灵敏度良好，无不正常的声音或振动。
5.绝缘水平测试结果：开关柜绝缘水平良好，无漏电现象。
6.温湿度测试结果：开关柜内部温湿度处于合理范围，满足正常工作要求。
五、实验结论经过全面的测试和评估，本次试验结果表明高压开关柜完好无损，能够正常工作，并满足相关安全标准和要求。
六、存在问题及建议在本次试验中未发现高压开关柜存在明显的问题，但建议在长期使用中定期进行维护和检修，以确保其良好的工作状态。
高压开关柜质量标准高压开关柜作为电力系统中不可或缺的重要设备，其质量标准直接关系到电力系统的安全稳定运行。
为了确保高压开关柜的质量，制定了一系列的质量标准，下面就对高压开关柜的质量标准进行详细介绍。
首先，高压开关柜的外观质量标准。
外观质量是高压开关柜质量的第一印象，也是用户对产品的直观认识。
高压开关柜应该外观整洁，无明显的划痕、变形、氧化等缺陷。
开关柜的标识清晰，操作机构灵活可靠，接地螺栓完好无损。
这些都是外观质量的基本要求。
其次，高压开关柜的内部质量标准。
内部质量是高压开关柜的核心，直接关系到设备的安全可靠运行。
高压开关柜内部应该整洁有序，线路布局合理，绝缘部件完好无损。
所有电气元件应符合国家标准，接线端子应紧固可靠，无松动现象。
此外，高压开关柜的绝缘性能也是内部质量的重要指标，绝缘电阻应符合标准要求，确保设备在高压下不会出现漏电现象。
再者，高压开关柜的运行质量标准。
高压开关柜在运行过程中应该稳定可靠，操作灵活方便。
开关柜的分合闸机构应该灵活可靠，动作可靠无卡滞现象。
对于带有显示仪表的开关柜，仪表应准确显示运行参数，且应具有远程监控功能。
此外，高压开关柜在运行过程中应该无异常声响、异味等现象，确保设备的正常运行。
最后，高压开关柜的环境适应质量标准。
高压开关柜通常安装在室外或者恶劣环境中，因此其环境适应能力也是质量标准的重要内容。
高压开关柜应具有一定的防水、防尘、防潮能力，确保设备在恶劣环境中也能正常运行。
此外，高压开关柜的防腐蚀能力也是环境适应的重要指标，设备应具有一定的防腐蚀涂层或者防腐蚀处理，以延长设备的使用寿命。
综上所述，高压开关柜的质量标准涉及外观质量、内部质量、运行质量和环境适应质量等多个方面。
只有严格按照相关标准要求，确保高压开关柜在设计、制造、安装和运行过程中都符合质量标准，才能保证设备的安全可靠运行。
希望各相关单位在选型、采购和使用高压开关柜时，能够重视质量标准，确保设备的质量和安全。
中泰科技有限公司技术文件Q/ DZT 030-2005检验规程高压开关柜部分编制：批准：出厂检验规程（高压开关柜部分）1、范围为保证本公司产品质量，特制定本规程。
本检验规程适用于本公司生产的高压成套开关设备：KYN28A-12铠装中置式金属封闭开关设备的成品出厂检验，出厂检验是指本公司对所有装配好的成套产品出厂时是否符合标准要求而所作的一系列验证。
2、引用标准GB3906-1991 3~35kV交流金属封闭开关设备GB/T 1102-1999《高压开关设备和控制标准共用技术要求》3、检验内容及要求3.1一般检查3.1.1设备结构及外观3.1.1.1设备的柜体采用组装式结构，用拉铆螺母和高强度的螺栓连接而成，设备的柜体应有足够的强度和刚度，应能耐受所安装元件和短路时所产生的机构应力、电气应力和热应力。
3.1.1.2设备应具有与地基固定的安装孔。
3.1.1.3设备成组排列使用，设备的侧壁应有并列安装孔，并列后不应有明显的缝隙。
3.1.1.4设备的门，应能在不小于90°角度内灵活开闭，门在开闭过程中不得有损坏涂覆层，不应有明显的晃动现象。
3.1.1.5开关设备按电气元件都有其独立的隔室，即断路器手车室、母线室、电缆室、继电器仪表室，各室间防护等级达到IP2X，外壳防护等级为IP4X。
3.1.1.6泄压装置在断路器手车室、母线室和电缆室的上方均设有泄压装置，当断路器或母线发生内部故障时，开关柜内部气压升高，装设在门上的特殊密封圈把柜门封闭起来，顶部装备的泄压金属板将被自动打开，释放压力和排泄气体，以确保操作人员和开关柜的安全。
3.1.2设备的外形尺寸和安装尺寸应符合图纸标准要求。
检查方法：目测，用钢卷尺0~30000mm，钢直尺0~1000mm。
3.1.2.1元件的选择①、设备内安装的元件应符合相关的标准。
②、元件的额定电压（额定绝缘电压：额定冲击耐受电压等），额定电流、使用寿命、接通和分断能力、短路耐受温度符合设备额定参数的要求。
10kV高压开关柜验收规范标准
一、10kV高压开关柜验收规范
1、工程验收
（1）工程验收：经综合分析技术文件和报检资料，确定项目投产是否符合有关文件记载的成果要求，经现场检查，确认项目工作质量及设备调试是否合格，设备及附件是否正确安装，及调试、试验是否完成，安全防护措施是否齐全，注明投产日期的投产准备材料是否齐备，表面处理质量是否合格，设备是否正常运行等内容，经池测试中心抽样检验，确认项目设备制造、调试、投产和试验等工作是否完成，经高压检验报告确认系统的电气特性是否达到技术要求，保证电气安全，经台站综合验收全部完成后，方可发放验收通知书。
（2）工程验收通知书：验收通知书由验收组长签发，经台站综合验收，并附有综合验收报告书，机械设备验收等多项材料，以确认项目设备质量合格，并进行投产注册。
2、产品质量
（1）产品质量合格证书：高压开关柜需经厂家出具产品质量合格证书，由厂家负责人签字，无质量合格证书者，不得进场安装。
（2）是否符合电器生产许可范围：生产许可范围应符合《电网设备安全技术条件》、《中国电工网》和《。
高压开关柜成品出厂检验规则一、检验内容1.外观检验：对高压开关柜的外观进行检查，包括外壳、连接件、开关面板、指示灯等。
2.电气性能检验：包括绝缘电阻、电流、电压、功率等参数的测试。
3.机械性能检验：检查高压开关柜的机械部件是否正常运转，如开关、断路器的动作是否灵活。
4.运行性能检验：对高压开关柜进行负荷开关试验、短路试验、过电压保护试验等，确保其能够正常运行。
5.安全性能检验：包括漏电保护装置、过载保护装置、接地保护装置等的检测，确保高压开关柜的安全性能符合要求。
二、检验方法1.外观检验：采用目测法，检查高压开关柜外观是否完好，连接件是否松动，指示灯是否正常等。
2.电气性能检验：采用测试仪器进行测试，如绝缘电阻测试仪进行绝缘电阻测试，电流表进行电流测试。
3.机械性能检验：采用手动操作开关、断路器等，检查其动作是否灵活、可靠。
4.运行性能检验：采用负荷开关试验仪、短路试验仪等进行测试，模拟实际使用情况下的负荷开关及短路情况。
5.安全性能检验：采用特定的测试仪器进行检测，如接地电阻测试仪、漏电保护测试仪等，确保高压开关柜的安全性能符合标准。
三、检验标准外观要求主要包括外壳的完好性、接线端子的固定性、连接件的可靠性等。
电气性能指标主要包括绝缘电阻、电流、电压、功率等参数的要求。
机械性能指标主要包括开关、断路器等机械部件的动作灵活性、可靠性等要求。
运行性能指标主要包括负荷开关试验、短路试验、过电压保护试验等要求。
安全性能指标主要包括漏电保护装置、过载保护装置、接地保护装置等的安全性能要求。
四、检验结果处理根据高压开关柜成品出厂检验的结果，采取相应的处理措施。
如果发现问题，应及时修复或更换有问题的部件。
只有通过检验并符合相应的标准和要求，高压开关柜才能出厂销售和使用。
以上是高压开关柜成品出厂检验的一般规则。
由于不同国家和地区有不同的标准和要求，具体的检验规则可能会有所不同。
因此，在进行成品出厂检验时，应根据实际情况结合相关标准和要求进行操作，以确保高压开关柜的安全性和可靠性。
五防功能验收标准及检查内容1、五防功能高压开关柜具备：1）防止误分、误合断路器。
2）防止带负荷分、合隔离开关（或刀闸）。
3）防止接地开关闭合或挂地线时接入电源。
4）防止带电合接地刀闸或挂接地线。
5）防止误入带电间隔。
2、五防功能验收标准及检查内容（#1、#2机组真空开关）（1）防止误分、误合断路器1）只有车体锁定在试验位置或工作位置时车体上的断路器才能合闸。
柜底的联锁定位盒上，试验位置定位孔运行位置定位孔旁，分别装有一个限位开关，其常开接点并联后接入合闸控制回路，只有在运行和试验两个位置时，其常开接点被手车下面的定位插杆压下接通，才能实现断路器的电动合闸操作，其他任何中间位置都无法进行电动合闸操作。
2）当车体处于中间位置时，断路器不能合闸。
手车在试验位置和运行位置的中间区域的任何位置时，断路器都应处于分闸状态。
此时手车定位插杆提起机械合闸按钮被卡住，按不下去，合闸弹簧不能释放，开关无法合闸；手车定位插杆提起，脱扣板将开关机构分闸脱扣轴抬起脱扣（建议增加该功能），开关无法实现关合动作。
（2）防止带负荷抽出和插入主回路隔离触头（或刀闸）只有当车体上的断路器处于分闸状态时，车体才能离开试验位置或工作位置。
1）手车开关在合闸状态下，由开关主轴拐臂将掣动锁杆顶出，伸出在足踏板上部，使足踏板不能踩下，定位插杆无法抬起，紧插在柜底定位盒的孔内，使手车不能前后位移。
2)断路器在合闸状态时，定位插杆不能提起，使推进机构摇把插孔挡板无法开启，挡住了蜗轮推进机构摇把操作孔，进出手车摇把无法插入转动手车推进机构，此时手车在柜内不能移动，从而防止了柜内手车带负荷抽出或插入一次隔离触头。
（3）防止接地开关闭合或挂地线时接入电源接地开关处于合闸状态时，车体不能离开试验位置向工作位置推进。
1）该功能由接地开关操作轴上的挡块来实现，当接地开关处于关合位置时，挡块处于水平位置，正好挡住处于试验位置时的手车底盘，使手车不能进至运行位置，防止了接地开关闭合状态下接入电源。
