关于地铁列车电空制动系统控制单元的研制和设计研究1. 引言1.1 研究背景地铁列车作为城市重要的交通工具，其安全性和稳定性备受关注。
电空制动系统控制单元是地铁列车中重要的组成部分，其控制着列车的制动系统，直接关系到列车的安全运行。
随着地铁列车运行速度的提升和技术的不断发展，对电空制动系统控制单元的要求也越来越高。
研究和设计先进的电空制动系统控制单元成为当前研究的重要任务。
当前，国内外对地铁列车电空制动系统控制单元的研究已经取得了一定进展，但仍存在一些问题和挑战。
比如控制策略的优化、硬件设计的可靠性、软件设计的稳定性等方面还有待提高。
有必要深入研究地铁列车电空制动系统控制单元，进一步优化其设计，提高其性能，确保列车运行的安全可靠性。
本文旨在从系统架构设计、控制策略研究、硬件设计、软件设计以及实验验证与性能分析等方面展开研究，以期为地铁列车电空制动系统控制单元的进一步改进提供参考和支持。
通过本研究，将为地铁列车的安全运行和乘客的乘坐体验做出贡献。
1.2 研究目的地铁列车电空制动系统控制单元的研制和设计旨在提高地铁列车的运行安全性和稳定性。
研究目的主要包括：优化控制策略，提升制动系统的响应速度和精准度；设计高效稳定的控制单元硬件和软件，满足列车运行中对制动系统的快速调控需求；验证实验结果，分析系统性能，为地铁列车电空制动系统的进一步优化提供依据。
通过深入研究和设计，旨在推动地铁列车制动系统技术的发展，提高地铁列车的安全性和运行效率，为城市交通系统的发展和改进作出贡献。
【研究目的】1.3 研究意义地铁列车的电空制动系统控制单元是地铁列车安全性和运行效率的关键部件，其研制和设计对于提高地铁列车的运行安全性和稳定性具有重要意义。
通过对地铁列车电空制动系统控制单元的研究，可以更好地优化列车制动过程，提高列车的制动精度和响应速度，从而有效减少事故风险，保障乘客的安全。
地铁列车作为城市重要的公共交通工具，其正常运行直接关系到城市居民的出行便利和交通拥堵问题。
关于地铁列车电空制动系统控制单元的研制和设计研究地铁作为城市快速交通工具之一，在现代化城市建设过程中起着至关重要的作用。
为了保证地铁列车行驶的安全性和稳定性，电空制动系统成为地铁列车中不可或缺的一部分。
本文将对地铁列车电空制动系统控制单元的研制和设计进行深入研究。
1. 稳定性：地铁列车经常在高速运行中进行制动操作，因此电空制动系统控制单元需要具备高稳定性，保证制动系统的准确性和可靠性。
2. 可靠性：地铁列车运行过程中，电空制动系统频繁工作，要求控制单元具备良好的故障诊断和自我恢复能力，确保列车的安全性和持久性。
3. 环保性：地铁作为公共交通工具，在设计和制造过程中需要考虑环保因素，电空制动系统控制单元应采用低能耗和低排放的设计方案。
接下来，需要对电空制动系统控制单元的主要功能进行研究和设计：1. 制动力控制功能：电空制动系统控制单元需要能够根据列车的速度和制动需求，自动控制制动气压和制动力的大小。
2. 刹车过程控制功能：电空制动系统控制单元需要能够监测制动过程中的各个参数，如制动时间、制动距离等，并及时对制动过程进行调整和控制，以保证列车的制动效果。
3. 紧急制动功能：电空制动系统控制单元应具备紧急制动功能，在紧急情况下能够实现迅速制动，保证列车的安全性。
4. 制动力分配功能：电空制动系统控制单元需要能够根据列车的不同部位和重量分布情况，合理分配制动力，以保证列车行驶的稳定性和平衡性。
在进行设计研究时，需要考虑以下因素：1. 系统可扩展性：电空制动系统控制单元应具备良好的可扩展性，能够适应不同型号和规模的地铁列车，并方便后续系统升级和维护。
2. 通信与数据接口：电空制动系统控制单元应具备良好的通信和数据接口，与列车的其他系统和设备进行数据交换和信息传输。
3. 人机交互界面：电空制动系统控制单元的人机交互界面应设计合理，操作简便，以方便列车司机进行操作和监控。
地铁列车电空制动系统控制单元的研制和设计需要考虑到系统的稳定性、可靠性和环保性，具备制动力控制、刹车过程控制、紧急制动、制动力分配和故障诊断等功能，同时还需要考虑系统的可扩展性、通信与数据接口和人机交互界面。
关于地铁列车电空制动系统控制单元的研制和设计研究【摘要】这篇文章研究了地铁列车电空制动系统控制单元的设计与研制。
在介绍了研究背景、研究目的和研究意义。
接着在对地铁列车电空制动系统控制单元进行了概述，进行了系统需求分析，控制单元的硬件设计和软件设计，并对系统进行了测试与验证。
在总结了研究成果，提出了存在的问题与展望，探讨了未来研究方向。
本文为地铁列车电空制动系统控制单元的研究提供了重要参考，为地铁列车的安全运行和自动化控制提供了技术支持。
【关键词】地铁列车、电空制动系统、控制单元、研制、设计研究、系统需求分析、硬件设计、软件设计、系统测试、验证、成果总结、存在问题、展望、未来研究方向。
1. 引言1.1 研究背景目前，国内外关于地铁列车电空制动系统控制单元的研究并不充分，控制单元的设计和研制仍存在一定的技术难题和挑战。
有必要对地铁列车电空制动系统控制单元进行深入研究和设计，以满足地铁列车运行安全性和性能的要求。
本研究旨在通过研究地铁列车电空制动系统控制单元的设计和研制，提高地铁列车的运行安全性和性能，为地铁运输行业的发展和进步作出贡献。
通过本研究，可以为其他轨道交通系统的控制单元设计和研制提供借鉴和参考，推动轨道交通系统的发展。
1.2 研究目的该研究的目的是为了研制和设计地铁列车电空制动系统控制单元，通过对系统的需求分析、硬件设计、软件设计、系统测试和验证等环节的研究，实现对地铁列车的电空制动系统的精确控制和有效管理。
通过该研究，我们希望能够为地铁运营管理提供更加可靠、安全、高效的控制系统，提升地铁列车的运行效率和安全性，为乘客提供更加舒适、便捷的出行体验。
该研究也将为相关领域的技术发展和进步提供新的思路和方法，推动地铁列车控制系统的不断创新与升级，促进地铁行业的持续健康发展。
通过本研究，我们将深入探讨地铁列车电空制动系统控制单元的关键技术和关键问题，力求取得切实可行的研究成果，为地铁交通行业的发展做出贡献。
铁路列车运行控制与车辆控制系统开发与建设方案一、实施背景随着中国铁路的快速发展和信息化趋势的加强，列车运行控制与车辆控制系统的升级与革新成为了确保铁路运输安全、提高效率及服务质量的关键。
利用先进的通信、电子、计算机等技术，对既有列车运行控制与车辆控制系统进行优化改造，已成为当前铁路行业的重要任务。
二、工作原理1.列车运行控制：利用CBTC（Communication Based TrainControl）系统，实现列车与地面设备的实时双向通信。
通过高精度的时间同步，实现列车位置、速度等信息的精确获取，从而进行进路控制、速度监控、冲突避免等操作。
2.车辆控制：采用先进的传感器、嵌入式系统及网络通信技术，实现对车辆状态的实时监控与控制。
通过建立车-地、车-车通信网络，实现车辆状态的实时上传与控制指令的下达，确保车辆安全、稳定运行。
三、实施计划步骤1.系统需求分析：对当前铁路运输的需求进行深入分析，确定列车运行控制与车辆控制系统的功能需求。
2.技术研究：开展列车运行控制与车辆控制系统的技术预研，确定系统的技术路线。
3.系统设计：根据需求分析和技术研究结果，设计系统的架构、硬件及软件方案。
4.系统开发与试验：组织系统开发团队，进行系统开发与试验，确保系统的功能与性能符合设计要求。
5.系统安装与调试：在试点线路上进行系统安装与调试，确保系统的稳定运行。
6.全面推广：根据试点项目的成功经验，逐步在全路推广列车运行控制与车辆控制系统。
四、适用范围本方案适用于中国国家铁路集团有限公司下辖的所有铁路线路。
同时，可为地方铁路及专用线提供技术指导和解决方案。
五、创新要点1.采用CBTC系统，实现列车与地面的实时双向通信，提高通信的实时性和可靠性。
2.运用高精度的时间同步技术，确保列车位置、速度等信息的精确获取。
3.采用先进的传感器、嵌入式系统及网络通信技术，实现对车辆状态的实时监控与控制，提高车辆的安全性与稳定性。
4.建立车-地、车-车通信网络，实现车辆状态的实时上传与控制指令的下达，提高运营效率与服务质量。
关于地铁列车电空制动系统控制单元的研制和设计研究近年来，随着城市化进程的快速发展，地铁交通在城市中的重要性越来越突出。
为了确保地铁列车的安全和可靠性，电空制动系统也成为了地铁列车中的一个重要组成部分。
其中，电空制动系统控制单元的研制和设计研究就显得非常关键。
1. 电空制动系统的基本原理电空制动是地铁列车上的一种常见制动方式。
它的原理是通过电磁阀控制电磁吸合与释放来控制列车的制动和释放。
具体而言，当列车需要制动时，控制单元会向制动电磁阀发送制动命令，使得制动电磁阀通电开启，同时释放阀关闭，使得列车的制动装置被通电，将制动鞋与车轮接触，实现制动。
相反，当列车需要释放时，控制单元会向释放电磁阀发送释放命令，使得释放电磁阀通电开启，同时制动阀关闭，列车制动装置被释放，将制动鞋与车轮分离，实现车辆的释放。
2. 控制单元的设计流程（1）系统需求分析：首先，需要从系统整体性能要求出发，对电空制动系统控制单元的功能需求进行逐一分析。
（2）软件设计：根据功能需求，进行软件设计，包括功能模块划分、流程控制设计、数据结构设计、状态机设计等。
（3）硬件设计：根据软件设计结果，进行硬件选型及设计。
包括处理器选型、电源设计、接口设计、布线排布等。
（4）软硬件联调：将软硬件设计的成果进行联合调试，检查是否存在硬件电路连接错误、软硬件逻辑不一致等问题。
（5）系统集成：将控制单元与电空制动系统进行集成测试，检验控制单元的控制功能是否达到预期效果。
3. 需要考虑的问题（1）系统可靠性：电空制动系统作为地铁列车的制动系统，要求控制单元具有高度的可靠性和稳定性，以确保列车的安全并有效的避免紧急情况的发生。
（2）系统抗干扰能力：地铁列车在行驶过程中会受到各种因素的干扰，如电磁干扰、突发电压波形等。
因此，控制单元需要具有强大的抗干扰能力，以保证系统的正确性。
（3）模块化设计：为了方便系统的维护和升级，控制单元需要进行模块化设计，使得不同模块可以相互独立运作而不会影响其他模块的功能。

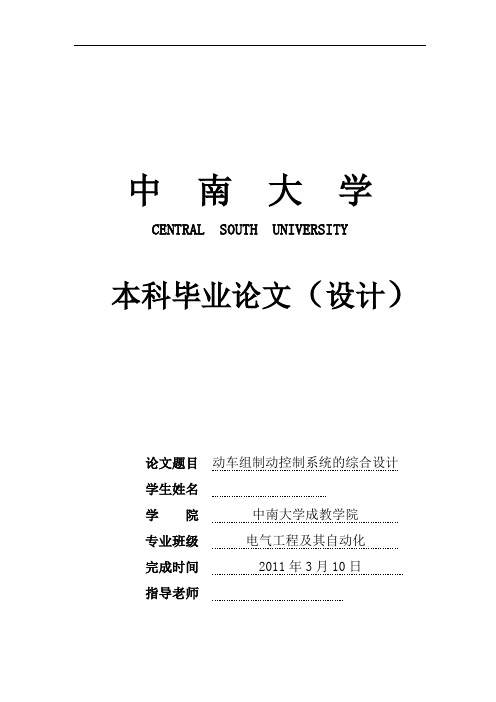

中南大学CENTRAL SOUTH UNIVERSITY本科毕业论文（设计）论文题目动车组制动控制系统的综合设计学生姓名学院中南大学成教学院专业班级电气工程及其自动化完成时间 2011年3月10日指导老师摘要该文件描述了由微型处理器控制的8辆高速联挂车的电空摩擦制动系统，主要由以下几种列车配置组成：EC01 – TC02 – IC03 – BC04 – FC05 – IC06 – TC07 – EC08 电空摩擦制动系统由“Knorr Bremse－铁路客车制动系统”专门为高速列车而设计。
论文主要概述了CRH3型车整个制动与空气供应系统，以及推荐的接口方法。
该系统专门为恶劣的铁路环境而设计，并着重考虑了以下因素：－安全性－可靠性－实用性－低使用周期成本（LCC）－便于维修及排除故障－车辆布线及配管最少化关键字：CRH 制动系统CCU BCU Cv引导压力EBL紧急制动回路AbstractThis document describes the microprocessor controlled,electro-pneumatic friction brake system of a 8-car high speed multiple unit, consisting of the following train configuration:EC01 – TC02 – IC03 – BC04 – FC05 – IC06 – TC07 – EC08The electro-pneumatic friction brake system was developed by “Knorr Bremse – Brake Systems for Railway Vehicles” especially for high-speed train applications.This section provides a general description of the complete brake and air supply system along with the interface methodology proposed. The system has been designed for application to the harsh railway environment with significant attention paid to the following factors:- Safety- Reliability- Availability- Low LCC (life cycle costs)- Ease of maintenance and troubleshooting- Minimised car wiring and pipingKey words:China Railways High-speed Braking system Central Control Unit Brake Control Unit Pilot control Emergency Brake loop目录：摘要.........................................................- 1 - Abstract .....................................................- 2 - 目录：.......................................................- 3 - 第一章绪论..................................................- 4 -1.1 制动概念及其研究意义.................................- 4 -1.2 国内外动车制动系统的应用情况.........................- 4 -1.3 动车组的制动部位基本概述.............................- 4 - 第二章制动的原理分析........................................- 6 -2.1 制动功能控制原理及各主要制动实施介绍.................- 7 -2.1.1紧急制动........................................- 7 -2.1.2 常用制动.......................................- 10 -2.1.3停放制动.......................................- 15 -2.1.4撒砂...........................................- 17 -2.1.5压缩空气供应...................................- 19 -2.1.6制动主要部件介绍：B02B60制动设备单元...........- 21 - 第三章安全环的原理分析.....................................- 25 -3.1 紧急制动回路（EBL）.................................- 25 -3.2 停放制动监控回路（PBML）............................- 27 -3.3 制动缓解回路（BRL）.................................- 28 -3.4 乘客紧急制动回路（PEBL）............................- 29 -3.5 转向架监控回路（BML）...............................- 29 -3.6 火灾报警回路（FAL）.................................- 29 - 第四章火灾报警原理分析.....................................- 31 -4.1 烟气探测控制单元的功能..............................- 33 -4.1.1评估CAN总线信号...............................- 33 -4.1.2自检...........................................- 33 -4.1.3用软件进行状态检测.............................- 33 -4.1.4无电源情况下的工作状态.........................- 34 -4.1.5重新启动.......................................- 34 -4.1.6电源供应及短路保护.............................- 34 -4.2 单列车整列火灾报警安全回路的建立....................- 35 -4.2.1占用司机室端车：...............................- 35 -4.2.2另一端的非占用司机室端车.......................- 37 -4.2.3单车火灾系统进入准备就绪状态...................- 37 -4.2.4环路建立.......................................- 38 -4.2.5其他说明.......................................- 38 -4.3 单车火灾系统相关继电器状态的分析....................- 39 -4.3.1单车准备就绪状态的建立过程.....................- 39 - 第五章结论及展望...........................................- 55 -5.1 结论................................................- 55 -5.2 展望................................................- 55 - 参考文献资料................................................- 57 - 鸣谢........................................................- 58 -第一章绪论1.1 制动概念及其研究意义制动：人为的制止物体的运动，包括使其减速、阻止其运动或加速运动。
地铁车辆制动系统方案设计一、背景随着城市轨道交通的市民化和网络化，地铁在城市交通中占据了越来越重要的地位。
地铁的安全性自然也成为了广大市民最关心的问题之一。
而地铁车辆的制动系统是保障乘客人身安全的重要因素之一。
车辆制动系统可分为自动制动和手动制动两种方式。
在现代化地铁车辆中，更多采用的是自动制动。
控制方式一般有电控和气控两种。
其中，电控更为普遍，但气控在一些特定场景下也有其优势。
二、设计方案在本文中，我们主要介绍一种电控自动制动方式的设计方案。
该方案主要由以下部分组成：1. 主控制器主控制器是整个车辆制动系统的核心。
它负责控制所有其他部件的工作，采集并处理车辆状态信息，并产生合适的制动指令，使车辆在行驶过程中安全制动。
主控制器一般使用工业级控制器，可通过网络与车辆辅助系统进行通信。
2. 制动器钳式制动器是一种常见的电控制动器，它适用于普通地铁车辆上。
钳式制动器通过电控制动器的控制板的电磁铁电磁力作用于制动压板，使其压紧制动蹄片，从而达到制动的目的。
制动系统还应配备制动主风缸和制动辅风缸，控制压缩空气以实现制动。
3. 制动系统压力传感器制动器压力传感器可用于检测制动压力信号。
制动器压力应是制动传感器感温器中的信号输出值，检测制动器施加的制动力或制动蹄片的位置，并反馈给主控制器。
4. 车速传感器车速传感器通常使用霍尔传感器，一般安装在车辆车轮上。
可用于检测车速，在制动的过程中，通过引入车速信号，增加制动器的制动力，以提高系统安全性。
5. 制动指示器主控制器可以通过制动指示灯告知驾驶员制动系统的工作状态，在制动时，制动指示器会点亮，以提示驾驶员。
三、优劣势分析1. 优势•电控制动方式更为精准，稳定性更高；•制动响应快，安全性能更优；•节省人工操作成本。
2. 劣势•电控制动器耗电量较大，车辆需要较强的供电设备；•对于一些老旧的地铁车辆，并不适用于钳式电控制动方式。
四、总结在地铁车辆制动系统方案设计的流程中，我们探讨了一种常见的电控方式，该方案具有高精度、稳定性高等优势，但对于一些特殊车辆来讲，可能不太适用。
关于地铁列车电空制动系统控制单元的研制和设计研究地铁列车电空制动系统控制单元是地铁列车电力及机械传动系统的重要组成部分，其作用是实现列车的制动、牵引、停车等操作。
本文通过详细介绍地铁列车电空制动系统控制单元的特点、功能、控制策略以及设计要求等方面，对其研制与设计进行探讨。
地铁列车电空制动系统控制单元是集电力、机械及空气传动系统于一体的控制单元，其主要特点有：1、模块化设计：地铁列车电空制动系统控制单元采用模块化设计，可以根据不同行车需求及车型进行组合搭配，提高应用的灵活性和适用性。
2、可靠性高：地铁列车电空制动系统控制单元采用先进的电气和空气控制技术，具有高速响应、稳定性好、抗干扰性强等优点，从而保证了系统的可靠性。
3、功能强大：地铁列车电空制动系统控制单元不仅能实现列车的制动、牵引、停车等基本操作，还能进行能量回收、速度控制、故障保护、供电控制等多项功能，大大提升了列车的运行效率和安全性。
1、制动操作：通过对电动制动电阻及气动制动阀进行控制，实现列车的制动操作。
2、牵引操作：通过控制电机转速、磁场方向和气动牵引阀的开关，实现列车的牵引操作。
3、停车操作：通过对制动系统和牵引系统的联动控制，实现列车的安全停车。
4、能量回收：通过将车辆刹车能量转化为电能，向电力系统回馈能量，实现能量回收。
5、速度控制：通过对列车转速、牵引功率以及制动力的控制，实现列车的精确速度控制。
6、故障保护：通过对列车状态的实时监控，对车辆运行过程中出现的故障进行自动检测和分析，实现故障保护。
7、供电控制：通过对电气系统的控制，实现列车的供电控制，保证列车正常供电运行。
地铁列车电空制动系统控制单元采用开环、闭环控制相结合的控制策略，其具体实现包括：1、开环控制：开环控制主要是通过控制电阻和电磁阀等传动和控制执行器实现运动控制。
其控制精度较低，主要应用于低速运动和初级控制。
3、开环闭环控制相结合：针对不同控制需求，同时采用开环和闭环控制，实现精确控制和高效运动的目的。
地铁列车空电联合制动控制技术研究摘要：制动控制技术是地铁列车安全运行的重要技术，地铁在行驶过程中会出现骤停的情况，给地铁的安全运行带来一定的影响，空电联合制动控制技术有效的解决这一问题，保证地铁的平稳运行。
本文将以空电联合制动系统的工作原理为研究点，对联合制动技术进行全面的分析。
关键词：地铁列车空电联合制动控制技术地铁列车的制动系统的好坏和列车的整体运行安全有一定的积极影响，制动系统在地铁运行过程中的重要性也越来越大，为了保证列车的平稳运行，需要具备完善的联合制动控制技术，满足列车停车或者调速的需要。
不同的制动管理系统在实践中有不同的作用，空电联合制动设备具有节省电力资源的目的，在列车运行过程中的作用更明显。
一、地铁列车制动系统的工作原理1.电制动系统由于地铁是再生制为主，在启动时，需要将控制系统逐渐转化为发电机工作系统。
如果存在高压障碍的情况，需要将其转化为电阻制动，在此过程中需要配备辅助的电源维持供电环节的初始供电，将其作为牵引电动机的励磁分量。
电制动力和大小是根据制动力的特征而变的，从操作层面，可以分为独立操纵和非独立操纵。
独立操纵指的是早期机车电阻制动使用的是电制动力，如果电制动力不足则会转化为空气制动。
非独立操作是需要制动的，利用制动控制系统在联合制动的要求下对制动力进行自主分配。
2.空气制动系统无锡轨道交通一号线一期工程空气制动系统采用克诺尔公司提供的EP2002 架控制动系统。
空气制动系统的制动方式可分为主动制动和被动制动，前者是制动缸充气时制动、无气时缓解，如常用制动、紧急制动。
后者是停放制动缸充气时缓解、无气时通过弹簧力制动，主要是指停放制动。
它们虽是不同性质的两种制动，也有各自相对独立的两个控制系统，但带停放制动功能的基础制动单元将两种制动揉合在了一起，同时作用在一套闸瓦上，且系统设置了相应的防过制动装置。
空气制动系统主要实现两个面的功能：空气制动控制（制动施加与缓解、防滑控制、转向架故障隔离）、停放制动控制（施加与缓解）。
