聚酰胺改性的意义

聚酰胺改性的意义，现状与发展趋势摘要：聚酰胺(PA，俗称尼龙)是美国DuPont公司最先开发用于纤维的树脂，于1939年实现工业化。

20世纪50年代开始开发和生产注塑制品，以取代金属满足下游工业制品轻量化、降低成本的要求。

PA具有良好的综合性能，包括力学性能、耐热性、耐磨损性、耐化学药品性和自润滑性，且摩擦系数低，有一定的阻燃性，易于加工，适于用玻璃纤维和其它填料填充增强改性，提高性能和扩大应用范围。

关键词：聚酰胺树脂综合性能加工增强改性性能引言聚酰胺是通用工程塑料中产量最大、品种最多、用途最广、性能优良的基础树脂。

具有很高的机械强度、熔点高、耐磨、耐油、耐热性能优良等优点，广泛应用于汽车、电子电气、机械等领域。

但由于聚酰胺的吸水性较大，造成产品尺寸稳定性差，干态或低温下冲击强度低等缺点，也限制了其更广泛的应用。

对其进行改性可以得到性能多样的产品，拓宽其应用领域。

为此，人们对聚酰胺的改性进行了大量研究。

正文聚酰胺由二元酸与二元胺或由氨基酸经缩聚而得，是分子链上含有重复酰胺基团-CONH-的树脂总称。

在用作纤维时，我国称为锦纶。

PA品种繁多，有PA6、PA66、PA11、PA12、PA46、PA610、PA1010、PA612和近几年开发的新品种PA6T，PA9T，特殊尼龙MXD6等，其中PA6和PA66占主导地位，占总量的80％以上。

PA属于结晶型塑料，在相对宽的温度和湿度范围内具有良好的综合性能，如拉伸强度高、耐摩擦、耐化学性(油、脂肪、脂肪族和芳香族烃类)、良好的冲击强度和阻隔性，而在此范围内，也有其不足的方面就是吸湿性大、吸水率高。

未改性前，在20℃、65％RH下，PA6吸水率约3.5％，PA66为2.5％左右，PA610为1.5％～2.0％，PA12约为1％；但改性后，PA吸水率非常小，如PA6T、9T在水中饱和吸水率仅为3％；未改性PA在干态和低温下冲击强度低，韧性差，除PA11和PA12外，其余经紫外辐照后性能将大大下降。

聚酰胺纤维的应用研究与性能改进聚酰胺纤维，通常被称为尼龙，是一种具有高分子聚合物的人造纤维。

由于其优良的机械性能、耐磨性、耐化学性和柔韧性，聚酰胺纤维在许多领域中得到了广泛的应用。

本文将探讨聚酰胺纤维的应用研究以及性能改进的方法。

聚酰胺纤维的应用研究聚酰胺纤维的应用领域非常广泛，包括纺织、服装、工业、医疗和汽车等。

纺织和服装聚酰胺纤维在纺织和服装行业中是最常用的合成纤维之一。

由于其优良的弹性和柔软的手感，聚酰胺纤维被广泛应用于内衣、袜子、运动服和其他各种服装中。

此外，聚酰胺纤维还具有良好的耐洗涤性能和较低的静电积累，使其成为理想的服装材料。

工业领域聚酰胺纤维在工业领域中的应用也非常广泛。

由于其耐磨性和耐化学性，聚酰胺纤维被用于制造各种工业零件，如机械轴承、密封件和传动带等。

此外，聚酰胺纤维还具有良好的抗冲击性能和减震性能，使其适用于制造工程塑料件，如汽车零部件、电子设备和家用电器等。

医疗领域聚酰胺纤维在医疗领域中也有广泛的应用。

由于其生物相容性和耐消毒性，聚酰胺纤维被用于制造医疗设备和器械，如手术器械、缝合线和支架等。

此外，聚酰胺纤维还具有良好的生物降解性，使其适用于制造生物可降解的医疗植入物。

汽车领域聚酰胺纤维在汽车领域中的应用也在不断增长。

由于其轻质、高强度和耐热性，聚酰胺纤维被用于制造汽车零部件，如燃油泵、散热器和发动机罩等。

使用聚酰胺纤维制造汽车零部件可以减少汽车的燃油消耗和排放，从而提高汽车的能效和环保性能。

性能改进的方法为了进一步提高聚酰胺纤维的性能，研究人员和工程师们一直在寻找改进的方法。

以下是一些常见的性能改进方法：增强强度和耐磨性通过使用更高级的合成方法和添加剂，可以提高聚酰胺纤维的强度和耐磨性。

例如，通过在聚酰胺纤维中添加玻璃纤维或碳纤维等增强材料，可以显著提高其机械性能和耐磨性。

改善耐热性聚酰胺纤维的耐热性可以通过使用耐高温的聚酰胺品种和改进的制造工艺来提高。

例如，通过使用具有更高熔点和更好热稳定性的聚酰胺品种，可以提高聚酰胺纤维的耐热性。

聚酰胺改性聚酰胺，PA俗称尼龙 (Nylon),由二元酸与二元胺或由氨基酸经缩聚而得 ,是分子链上含有重复酰胺基团-CONH-的树脂总称。

在用作纤维时 ,我国称为锦纶。

PA最早由美国杜邦公司开发成功 ,后来又开发出注塑级产品。

PA具有良好的机械性能、耐热、耐磨损、耐化学性、阻燃性和自润滑性 ,而且易加工、摩擦系数低 ,特别适于玻璃纤维及其他材料增强改性等。

聚酰胺（PA）是工程塑料中历史最悠久、性能较优、产量最大、应用最广泛的品种。

适用于汽车、电子电器、机械、运动和休闲、日用消费品等行业。

PA品种繁多，有PA6、PA66、PA11、PA12、PA46、PA610、PA1010、PA612和近几年开发的新品种PA6T，PA9T，特殊尼龙MXD6等，其中PA6和PA66占主导地位，占总量的80％以上。

PA属于结晶型塑料，在相对宽的温度和湿度范围内具有良好的综合性能，如拉伸强度高、耐摩擦、耐化学性(油、脂肪、脂肪族和芳香族烃类)、良好的冲击强度和阻隔性，而在此范围内，也有其不足的方面就是吸湿性大、吸水率高。

未改性前，在20℃、65％RH下，PA6吸水率约3.5％，PA66为2.5％左右，PA610为1.5％～2.0％，PA12约为1％；但改性后，PA吸水率非常小，如PA6T、9T在水中饱和吸水率仅为3％；未改性PA在干态和低温下冲击强度低，韧性差，除PA11和PA12外，其余经紫外辐照后性能将大大下降。

填充、增强是改性PA最常用的方法，可以提高冲击性能、尺寸稳定性、耐热性、阻燃性，PA可通过填料、增强剂或添加增韧剂、润滑剂、热稳定剂、加工助剂和着色剂来改进和提高性能，或同时使用添加剂和改性剂进行改性。

一、填充增强剂PA改性中最常用的方法是填充、增强。

PA主要的增强剂为：(1)玻纤，PA66，PA6中最多可加50％，PA6，PA10, PA11．PAl2中最高加入量为30％，(2)玻璃微珠PA66、PAl2中可加50％；(3)碳纤维和石墨纤维，PA6中可加20％，PA66，PA11，PAl2中可加40％，碳黑和石墨添加量一般不超过5％；(4)金属粉末(铝、铁、青铜、锌、铜)，可提高树脂热变形温度和导电性，(5)二氧化硅和硅酸盐，最多可加40％；(6)液晶聚合物(LCP)，最高加人量为30％。

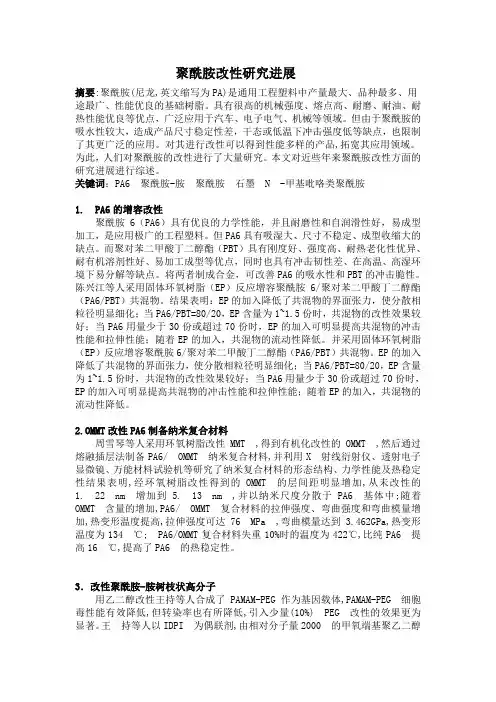

聚酰胺改性研究进展摘要:聚酰胺(尼龙,英文缩写为PA)是通用工程塑料中产量最大、品种最多、用途最广、性能优良的基础树脂。

具有很高的机械强度、熔点高、耐磨、耐油、耐热性能优良等优点，广泛应用于汽车、电子电气、机械等领域。

但由于聚酰胺的吸水性较大，造成产品尺寸稳定性差，干态或低温下冲击强度低等缺点，也限制了其更广泛的应用。

对其进行改性可以得到性能多样的产品,拓宽其应用领域。

为此，人们对聚酰胺的改性进行了大量研究。

本文对近些年来聚酰胺改性方面的研究进展进行综述。

关键词：PA6 聚酰胺-胺聚酰胺石墨N -甲基吡咯类聚酰胺1. PA6的增容改性聚酰胺6（PA6）具有优良的力学性能，并且耐磨性和自润滑性好，易成型加工，是应用极广的工程塑料。

但PA6具有吸湿大、尺寸不稳定、成型收缩大的缺点。

而聚对苯二甲酸丁二醇酯（PBT）具有刚度好、强度高、耐热老化性优异、耐有机溶剂性好、易加工成型等优点，同时也具有冲击韧性差、在高温、高湿环境下易分解等缺点。

将两者制成合金，可改善PA6的吸水性和PBT的冲击脆性。

陈兴江等人采用固体环氧树脂（EP）反应增容聚酰胺6/聚对苯二甲酸丁二醇酯（PA6/PBT）共混物。

结果表明：EP的加入降低了共混物的界面张力，使分散相粒径明显细化；当PA6/PBT=80/20，EP含量为1~1.5份时，共混物的改性效果较好；当PA6用量少于30份或超过70份时，EP的加入可明显提高共混物的冲击性能和拉伸性能；随着EP的加入，共混物的流动性降低。

并采用固体环氧树脂（EP）反应增容聚酰胺6/聚对苯二甲酸丁二醇酯（PA6/PBT）共混物。

EP的加入降低了共混物的界面张力，使分散相粒径明显细化；当PA6/PBT=80/20，EP含量为1~1.5份时，共混物的改性效果较好；当PA6用量少于30份或超过70份时，EP的加入可明显提高共混物的冲击性能和拉伸性能；随着EP的加入，共混物的流动性降低。

2.OMMT改性PA6制备纳米复合材料周雪琴等人采用环氧树脂改性MMT ,得到有机化改性的OMMT ,然后通过熔融插层法制备PA6/ OMMT 纳米复合材料,并利用X 射线衍射仪、透射电子显微镜、万能材料试验机等研究了纳米复合材料的形态结构、力学性能及热稳定性结果表明,经环氧树脂改性得到的OMMT 的层间距明显增加,从未改性的1. 22 nm 增加到 5. 13 nm ,并以纳米尺度分散于PA6 基体中;随着OMMT 含量的增加,PA6/ OMMT 复合材料的拉伸强度、弯曲强度和弯曲模量增加,热变形温度提高,拉伸强度可达76 MPa ,弯曲模量达到 3.462GPa,热变形温度为134 ℃;PA6/OMMT复合材料失重10%时的温度为422℃,比纯PA6 提高16 ℃,提高了PA6 的热稳定性。

【专论综述】聚酰胺改性材料及应用研究进展喻梦云吴依然宁波职业技术学院化学工程学院浙江宁波 315800【摘要】本文章综述了从膜材料、阻燃材料、其他高性能材料三方面的应用领域对聚酰胺进行改性以及聚酰胺改性的未来展望和前景趋势。

【关键词】聚酰胺应用进展中图分类号：TQ323.6 文献标识码：A1引言聚酰胺（PA）又称尼龙，它是大分子主链重复单元中含有酰胺基团的高聚物的总称。

由于PA具有强韧、耐磨、自润滑、使用温度范围宽成为目前工业中应用广泛的一种工程塑料。

PA 具有良好的综合性能，包括力学性能、耐热性、耐磨损性，且摩擦系数低，有一定的阻燃性，易于加工。

但是正因其极强的性能，使得吸水率大，影响尺寸稳定性，此外其耐热性和抗冲击力也有待提高，所以可以对其进行优化改性，可大大提高其亲水性、导热性能以及整体性能得到最佳。

PA一般可由氨基酸缩聚，内酰胺开环聚合或者由相应的二元酸与二元胺缩聚而成，属逐步聚合反应。

文章系统地讲了聚酰胺在膜材料、阻燃材料、其他高性能材料等领域进行改性。

随着科学技术不断发展，各种应用领域对工程塑料性能的要求越来越高，因此将其进行改性受到越来越多人的关注重视，通过改性使PA某一方面以及综合性得到提高，越来越适用于各方面领域。

2在膜材料方面的应用膜材料一类广泛应用在聚酰胺改性材料上，这些采用膜材料改性后的聚酰胺膜通量和亲水性均增加，也更有效地提高了膜的分离性能，有些材料的抗污染性能也能得到显著提高，都能具有最佳整体性能。

通过膜材料改性的聚酰胺，大大的提高了膜的通量，实验最后都能有不错的效果，而且应用成本低，工艺简单，应用领域大，比如在食品，制药，海水淡化等领域，未来膜改性领域肯定会有更好的前景。

王佳倩[1]等提出了改变反渗透膜表面的荷电性来解决聚酰胺反渗透膜康阳离子表面活性剂污染能力差，以聚乙烯亚胺的乙醇溶液为电解质溶液，利用部分嵌入式静电自组装法对聚酰胺反渗透膜进行改性。

利用电子显微镜、电子能谱等对改性反渗透膜的结构和性能进行表征，得出了改性后膜通量和脱盐性能均增加。

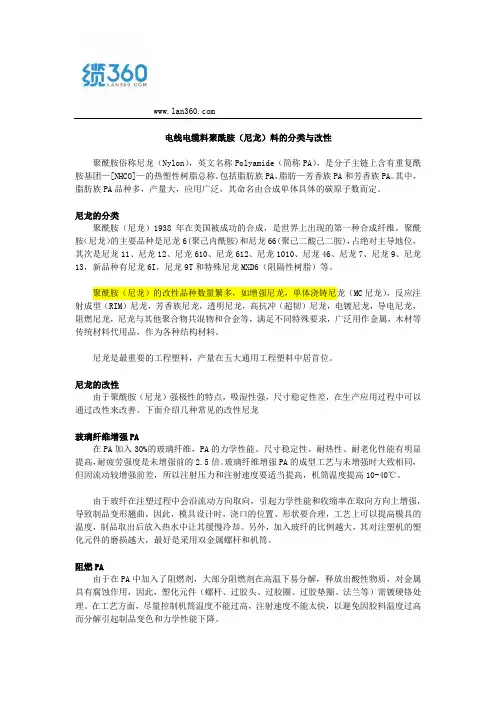

电线电缆料聚酰胺（尼龙）料的分类与改性聚酰胺俗称尼龙（Nylon），英文名称Polyamide（简称PA），是分子主链上含有重复酰胺基团—[NHCO]—的热塑性树脂总称。

包括脂肪族PA，脂肪—芳香族PA和芳香族PA。

其中，脂肪族PA品种多，产量大，应用广泛，其命名由合成单体具体的碳原子数而定。

尼龙的分类聚酰胺（尼龙）1938年在美国被成功的合成，是世界上出现的第一种合成纤维。

聚酰胺（尼龙）的主要品种是尼龙6(聚己内酰胺)和尼龙66(聚己二酸己二胺)，占绝对主导地位，其次是尼龙11、尼龙12、尼龙610、尼龙612、尼龙1010、尼龙46、尼龙7、尼龙9、尼龙13，新品种有尼龙6I，尼龙9T和特殊尼龙MXD6（阻隔性树脂）等。

聚酰胺（尼龙）的改性品种数量繁多，如增强尼龙，单体浇铸尼龙（MC尼龙），反应注射成型（RIM）尼龙，芳香族尼龙，透明尼龙，高抗冲（超韧）尼龙，电镀尼龙，导电尼龙，阻燃尼龙，尼龙与其他聚合物共混物和合金等，满足不同特殊要求，广泛用作金属，木材等传统材料代用品，作为各种结构材料。

尼龙是最重要的工程塑料，产量在五大通用工程塑料中居首位。

尼龙的改性由于聚酰胺（尼龙）强极性的特点，吸湿性强，尺寸稳定性差，在生产应用过程中可以通过改性来改善。

下面介绍几种常见的改性尼龙玻璃纤维增强PA在PA加入30%的玻璃纤维，PA的力学性能、尺寸稳定性、耐热性、耐老化性能有明显提高，耐疲劳强度是未增强前的2.5倍。

玻璃纤维增强PA的成型工艺与未增强时大致相同，但因流动较增强前差，所以注射压力和注射速度要适当提高，机筒温度提高10-40℃。

由于玻纤在注塑过程中会沿流动方向取向，引起力学性能和收缩率在取向方向上增强，导致制品变形翘曲，因此，模具设计时，浇口的位置、形状要合理，工艺上可以提高模具的温度，制品取出后放入热水中让其缓慢冷却。

另外，加入玻纤的比例越大，其对注塑机的塑化元件的磨损越大，最好是采用双金属螺杆和机筒。

树枝状聚酰胺—胺的合成、改性及在固色中的应用树枝状聚酰胺-胺的合成、改性及在固色中的应用摘要：树枝状聚酰胺-胺作为一种新型有机材料，具有分子结构枝状、表面易修饰、空间结构多样等独特特点。

本文主要介绍了树枝状聚酰胺-胺的合成方法、改性技术以及在固色中的应用。

1. 引言树枝状聚酰胺-胺，作为一类具有枝状三维体络结构的高分子材料，具有稳定性好、表面活性高、扩散能力强、空间结构多样等优点，被广泛应用于纺织、染料等领域。

其合成方法主要包括一步法、二步法等，其中一步法的反应步骤较简单，但反应时间较长；二步法则反应时间较短，但步骤较多。

改性技术包括表面修饰、交联改性等，可提高树枝状聚酰胺-胺的性能和稳定性。

2. 树枝状聚酰胺-胺的合成2.1 一步法合成一步法合成树枝状聚酰胺-胺的主要步骤包括原料选择、单体反应、开合反应等。

原料选择通常选择二胺和二酸酐作为主要原料，通过酰胺化反应生成树枝状聚酰胺-胺。

在实验中，反应温度、反应时间、摩尔比等因素会对合成结果产生影响，需要进行优化调整。

2.2 二步法合成二步法合成树枝状聚酰胺-胺的主要步骤包括前驱体合成和转化反应。

前驱体合成通常选择聚酰胺-酰胺作为中间产物，通过加入二胺并进行转化反应，生成树枝状聚酰胺-胺。

该方法反应时间较短，但步骤较多。

3. 树枝状聚酰胺-胺的改性3.1 表面修饰树枝状聚酰胺-胺的表面修饰可通过化学修饰和物理修饰两种方法。

化学修饰方法包括共价键修饰和离子键修饰，可通过改变表面基团类型、引入功能基团等来实现表面改性，从而提高材料的性能和稳定性。

物理修饰方法包括等离子体修饰和表面溶出等，通过改变材料表面形貌和表面能等，实现表面改性。

3.2 交联改性交联改性可提高树枝状聚酰胺-胺的稳定性和机械性能。

交联改性可通过引入交联剂或者进行交联反应来实现。

交联剂的选择应根据实际需求进行优化，交联反应的条件包括反应温度、反应时间等。

4. 树枝状聚酰胺-胺在固色中的应用树枝状聚酰胺-胺作为一种功能性高分子材料，具有良好的吸收性能和固色效果，被广泛应用于纺织染色中。

聚酰胺水解改性法的基本原理聚酰胺水解改性法是通过使聚酰胺分子链发生水解反应，并在反应过程中引入新的官能团或改变酰胺官能团的性质，从而实现对聚酰胺性能进行改善和调整的一种方法。

聚酰胺水解改性方法可以分为酸性水解、碱性水解和酶水解三种不同的方式。

酸性水解是在酸性条件下进行的聚酰胺水解反应。

酸性环境可以切断聚酰胺链中的酰胺键，使其分解成酸或酸酐以及相应的胺。

水解过程中产生的酸酐或酸可以进一步与胺反应，形成新的酰胺键或酰亚胺键，实现对聚酰胺骨架的改变。

此外，酸性环境还可以引入新的官能团，如羧酸基、醇基等，使聚酰胺具有更多的官能性质。

碱性水解是在碱性条件下进行的聚酰胺水解反应。

碱性环境可以使聚酰胺链中的酰胺键断裂，生成相应的酸盐和胺盐。

这种水解反应通常更为迅速和彻底，但容易引起聚酰胺分子的断裂和降解。

碱性水解方法通常适用于在聚酰胺中引入羧酸基、亚胺基或胺基等官能团。

酶水解是利用特定酶进行的聚酰胺水解反应。

酶的存在可以在温和的条件下实现聚酰胺的水解，且水解产物通常具有更高的纯度和选择性。

酶催化的水解反应可以选择性地切断聚酰胺链中的某些键，并引入特定的官能团。

聚酰胺水解改性法的基本原理是通过切断聚酰胺链中的酰胺键，引入新的官能团或改变原有酰胺官能团的性质，从而改善聚酰胺的性能。

改性后的聚酰胺具有更多的功能性官能团、更好的溶解性、更高的热稳定性和抗氧化性能等，适用于更多的领域和应用。

聚酰胺水解改性方法的过程涉及多种条件和参数的控制，如反应温度、反应时间、溶剂选择、酸碱催化剂的种类和浓度等。

这些条件和参数的选择直接影响到聚酰胺水解改性的效果和产物的质量。

因此，在实际应用中，需要根据具体的需求和目标，灵活控制条件和参数，以获得理想的改性效果。

总而言之，聚酰胺水解改性法是通过切断聚酰胺链中的酰胺键，并引入新的官能团或改变原有官能团的性质，实现对聚酰胺性能进行改善和调整的一种方法。

这种方法具有简单、灵活、高选择性的特点，适用于多种聚酰胺材料的改性和功能化。

玻纤改性pa66的原理玻纤改性聚酰胺66（PA66）是指通过在聚酰胺66中添加一定比例的玻璃纤维增强剂，以改变聚酰胺66的物理、力学、化学、热学或其它性能的技术。

由于玻璃纤维增强剂具有高强度、高刚度、高耐热、高电绝缘、抗腐蚀等优异性能，因而被广泛用于改性PA66 材料的制备中。

该改性技术的原理是：通过在PA66分子链中加入玻纤所带来的阻力和黏滞作用，进而使分子间的距离增加，聚合物摩擦阻力增大，从而明显提高了材料的抗拉强度、热稳定性、抗疲劳性和耐磨性等物理性能。

同时，玻璃纤维增加了材料的刚度和耐冲击性，因此被广泛应用于汽车、电器、机械等领域。

在玻纤改性PA66的制备过程中，需要先将玻璃纤维增强剂与PA66树脂混合，并在高温高压条件下将其混合均匀，使玻纤进一步的分散在聚合物中。

此时，在纤维和树脂之间也会形成一层界面层，可以起到增强材料的作用。

随后，该混合物进一步被加工成板、管、棒、韧性等形状，并采用注塑、挤出、压制等方法进行成型，最后通过冷却后，即可得到玻纤改性PA66材料。

由于玻纤结构的特殊性，使得改性PA66 具有了特殊的性能。

首先，玻璃纤维增强剂可以改善PA66的耐热性，耐温可达到200摄氏度以上。

其次，玻璃纤维在不同方向上具有不同的性能，可以在聚合物中形成各向异性的结构，增加了材料的刚性和强度。

此外，玻璃纤维还可以有效地抑制材料的性能退化和声振动，使材料具有更好的耐疲劳性和稳定性。

最后，玻璃纤维对氧气、光、水等外部环境作用不敏感，因而能够提高材料的耐腐蚀性和耐老化性。

总之，玻纤改性技术为PA66材料的改性提供了一种高效、可靠的方法，具有许多优点。

通过合理的改性措施，可以制备出颗粒度均匀、成形性好、性能优良的玻纤改性PA66 材料，从而满足不同应用领域的要求。

随着技术的不断进步和成熟，玻纤改性技术必将成为未来聚合物材料改性的重要途径之一。
