QC七大手法新旧对比老的七种工具（我的看法：老工具重点是确定问题所在，分问题的原因。
着眼于过去数据的分析。
）1.检查表：也有的叫查检表、检查单……。
用于现场收集数据。
内容应当考虑满足以下用具的使用。
也可以作防错工具，提醒操作者应当如何做。
2.层别法：将数据按照不同类别、层次进行分类统计、分析的方法。
以便查出问题。
为此，利用检查表收集数据时就要设计好类别、层次。
3.特性要因图：也叫因果图、鱼刺图。
通常结合层别法，针对不同类别和层次，把结果、现象问题作为鱼头，分析可能的原因作为鱼刺。
再查原因的原因，在鱼刺上列出分刺。
再查原因……，一直分析到根本原因为止。
4.排列图：也叫帕累图。
根据20：80规律，把鱼刺图得到的各种原因，根据某个类别、层次进行汇总统计，根据数据从大到小排列，确定关键的少数。
抓主要原因的主要方面。
根据这个原理也可以用于其他的分析工作，确定主要因素。
5.散布图：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用。
譬如，只要控制A也就控制B了。
散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，以及如何相关的。
6.控制图：也叫管制图。
用来分析过程是否稳定。
过程稳定后可以用来控制过程，及时发现特殊原因。
也可以和前面的各种工具结合来改进过程，验证改进后的效果。
7．直方图：用来检查数据的分布状态，判别是否属于正常状态分布。
常常结合控制图使用。
新的七种工具（新的工具主要是从系统和过程的观点来解决问题或者预防问题的发生。
着眼于未来）1.亲和图：也叫KJ法。
把大量的意见、资料、事实、构思、方案等利用这种方法，根据相关性，把相同、相近的归在一起，形成统一的认识。
2.关联图：把原因和结果、手段和目的等绞缠在一起的一些问题，用逻辑方法查明它们关系的一种方法。
3.矩阵决策法：针对要解决的问题，识别不同群体的原因。
分群排列出各个原因，在交叉的地方分析相关的强弱、大小。
发现问题的关键在什么地方的方法。

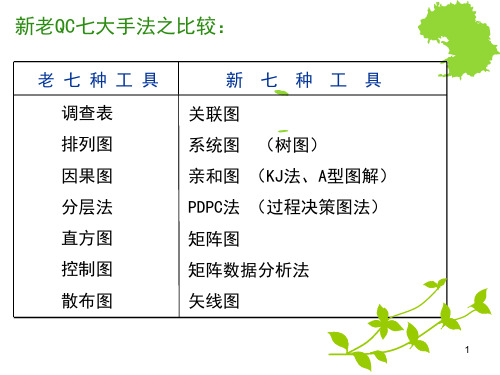

新旧七种质量管理常用七种工具对比新七大手法要紧应用在中高层管理上，而旧七手法要紧应用在具体的实际工作中。
因此，新七大手法应用于一些管理体系比较严谨与管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。
QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。
一、检查表检查表又称调查表，统计分析表等。
检查表是QC七大手法中最简单也是使用得最多的手法。
但或者许正由于其简单而不受重视，因此检查表使用的过程中存在的问题很多。
使用检查表的目的：系统地收集资料、积存信息、确认事实并可对数据进行粗略的整理与分析。
也就是确认有与没有或者者该做的是否完成（检查是否有遗漏）。
二、排列图法排列图法是找出影响产品质量要紧因素的一种有效方法。
制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。
如，可收集1个月或者3个月或者半年等时期里的废品或者不合格品的数据。
2、进行分层，列成数据表，马上收集到的数据资料，按不一致的问题进行分层处理，每一层也可称之一个项目；然后统计一下各类问题(或者每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算与作图时的基本根据。
3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。
4、作排列图。
即根据上表数据进行作图。
需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。
三、因果图法因果图又叫特性要因图或者鱼骨图。
按其形状，有人又叫它为树枝图或者鱼刺图。
它是寻找质量问题产生原因的一种有效工具。
画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法与工作环境。
每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到能够采取措施为止。
品管七大手法百科名片又称新旧QC七大工具（手法），都是由日本总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
旧QC七大手法偏重于统计分析，针对问题发生后的改善，新QC七大手法偏重于思考分析过程，主要是强调在问题发生前进行预防。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
目录综述1QC七工具（旧）检查表(T ally Sheet)1数据分层法(DataStratification)1排列图(Pareto Diagram)1因果分析图(Characteristic Diagram)1散布图(Scatter Diagram)1控制图(Control Chart)1QC七工具（新）关联图(Relationship Diagram)1亲和图(Affinity Diagram)1系统图(System Diagram)1过程决策程序图(PDPC)1矩阵图(Matrix Diagram)1矩阵数据分析法(Matrix Data Analysis)1箭条图(Arrow Diagram)综述有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。
品管七大手法是常用的统计管理方法，又称为初级统计管理方法。
它主要包括控制图、因果图、直方图、排列图、检查表、层别法、散布图等所谓的QC七工具。
其实，质量管理的方法可以分为两大类：一是建立在全面质量管理思想之上的组织性的质量管理；二是以数理统计方法为基础的质量控制。
组织性的质量管理方法是指从组织结构，业务流程和人员工作方式的角度进行质量管理的方法，它建立在全面质量管理的思想之上，主要内容有制定质量方针，建立质量保证体系，开展QC小组活动，各部门质量责任的分担，进行质量诊断等。
QC七工具（旧）检查表(Tally Sheet)检查表是利用统计表对数据进行整理和初步原因分析的一种工具，其格式可多种多样，这种方法虽然较单，但实用有效，主要作为记录或者点检所用。
QC新舊工具對比
一、起源
QC新舊七種工具都是由日本人總結出來的。
日本人在提出舊七種工具推行並獲得成功之後，1979年又提出新七種工具。
之所以稱之為“七種工具”，是因為日本古代武士在出陣作戰時，經常攜帶有七種武器，所謂七種工具就是沿用了七種武器。
有用的品質統計管理工具當然不止七種。
除了新舊七種工具以外，常用的工具還有實驗設計、分佈圖、推移圖等。
二、舊七種工具
QC舊七大手法指的是：檢查表、層別法、柏拉圖、因果圖、散佈圖、直方圖、管制圖。
舊七種工具是我們將要大力推行的管理方法。
從某種意義上講，推行QC七大手法的情況，一定程度上表明了公司管理的先進程度。
這些手法的應用之成敗，將成為公司升級市場的一個重要方面：幾乎所有的OEM客戶，都會把統計技術應用情況作為審核的重要方面，例如TDI、MOTOROLA等。
三、新七種工具
QC新七大手法指的是：關係圖法、KJ法、系統圖法、矩陣圖法、矩陣資料分析法、PDPC法、網路圖法。
相對而言，新七大手法在世界上的推廣應用遠不如舊七大手法，也從未成為顧客審核的重要方面。
品管七大手法是常用的統計管理方法，又稱為初級統計管理方法。
它主要包括控制圖、因果圖、相關圖、排列圖、統計分析表、資料分層法、散佈圖等所謂的QC七工具。
其實，品質管制的方法可以分為兩大類：一是建立在全面品質管制思想之上的組織性的品質管制；二是以數理統計方法為基礎的品質控制。
組織性的品質管制方法是指從組織結構，業務流程和人員工作方式的角度進行品質管制的方法，它建立在全面品質管制的思想之上，主要內容有制定品質方針，建立品質保證體系，開展QC小組活動，各部門品質責任的分擔，進行品質診斷等。
統計品質控制是美國的貝爾電話實驗所的休哈特（W.A.Shewhart）博士在1924年首先提出的控制圖為起點，半個多世紀以來有了很大發展，現在這些方法可大致分為以下三類。
（1）初級統計管理方法
又稱為常用的統計管理方法。
它主要包括控制圖、因果圖、相關圖、排列圖、統計分析表、資料分層法、散佈圖等所謂的QC七工具（或叫品管七大手法）。
運用這些工具，可以
從經常變化的生產過程中，系統地收集與產品品質有關的各種資料，並用統計方法對資料進行整理，加工和分析，進而畫出各種圖表，計算某些資料指標，從中找出品質變化的規律，實現對品質的控制。
日本著名的品質管制專家石川馨曾說過，企業內95%的品質管制問題，可通過企業上上下下全體人員活用這QC七工具而得到解決。
全面品質管制的推行，也離不開企業各級、各部門人員對這些工具的掌握與靈活應用。
（2）中級統計管理方法
包括抽樣調查方法、抽樣檢驗方法、功能檢查方法、實驗計畫法、方法研究等。
這些方法不一定要企業全體人員都掌握，主要是有關技術人員和品質管制部門的人使用。
（3）高級統計管理方法
包括高級實驗計畫法、多變數解析法。
這些方法主要用於複雜的工程解析和品質解析，而且要借助於電腦手段，通常只是專業人員使用這些方法。
七種常用初級統計品質管制七大手法即所謂的“QC七工具”，這些方法集中體現了品質管制的“以事實和資料為基礎進行判斷和管理”的特點。
最後還需指出的是，這些方法看起來都比較簡單，但能夠在實際工作中正確靈活地應用並不是一件簡單的事。
