振动筛设备介绍、组成、工作原理

振动筛设备原理
振动筛设备是现代工业生产中广泛应用的筛选设备，它主要通过振动来达到筛选的目的。

振动筛设备由振动发生器、振动筛、振动调节器等部件组成。

振动筛的工作原理是：振动发生器产生的振动力通过振动筛传递给物料，使物料产生短暂的弹跳和滚动，并在重力作用下，沿着筛网分布范围内筛分出物料。

根据筛网形状、尺寸和物料的物理性质，物料会被分成若干粒度不同的等级，从而实现颗粒物料的筛分。

振动调节器是振动筛设备的核心部件，它可以控制振动筛的振动力，以达到所需的效果。

振动调节器的功能是通过调节振动频率和振动幅度，使振动筛的分选效果达到最佳状态。

振动筛设备有许多优点，如工作效率高、结构简单、操作方便等。

它可以实现大批量物料的快速筛分，并可以根据筛网的形状和尺寸，精确控制筛分精度。

此外，振动筛设备还可以清洗物料，保证物料的质量。

振动筛设备是颗粒物料的有效筛分设备，它可以满足工业生产中筛选要求，是当今经济发展中不可缺少的一部分。

振动筛设备介绍、组成、工作原理(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、设备介绍振动筛是利用小麦与杂质粒度不同来清理杂质的一种筛选设备，它可以分离出小麦中的大、小杂质和轻杂，是目前国内制粉厂使用最广泛的筛选设备，多用于清理过程中的第一道筛选。

振动筛借助小麦和杂质在粒度、比重、表面粗糙度等物理性质上的差异，利用表面配有和合适筛孔、且做往复运动的筛面，使物料在筛面上进行上下滑动，并充分运动分层，达到分离的目的。

TQLZ 型振动筛具有体积小、噪音低、分选效果好等优点，且能和垂直吸风道配套使用，是国内制粉厂中使用最多的一种振动筛。

二、设备组成振动筛一般由进料结构构、筛体、出料结构、传动结构、机架等部分组成。

进料结构是由进料套筒和进料箱组成。

进料套筒采用偏心锥形圆筒，起缓冲作用；进料箱是由可调料板和均布挡板组成，起导料和调节流量的作用。

振动筛筛体是由钢板焊接及螺栓连接而成，通过橡胶弹簧和机架相连接，筛体由两层抽屉式的筛格构成，筛格配有冲孔的薄钢板筛面。

传动结构由两台振动电机组成，振动电机装在筛体的左右两侧圆盘上，采用双向振动电机，利用两端的偏重块产生激振力，两个偏心块产生的离心力沿筛体横向方向上互相抵消，而沿筛体纵向方向上相叠加，带动筛体做往复的直线运动。

出料结构通过螺栓连接筛体上，随筛体一起振动，由大杂出料口、小麦出料口、小杂出料口组成。

TQLZ型振动筛通常与风选设备中的垂直吸风道，利用垂直气流分离混在小麦中的轻杂。

三、工作原理TQLZ型振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，这部分力通过筛箱传递给筛箱内的筛面上，其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，落下时小于筛孔的物料则能够穿透筛面，落在筛的下面，就这样物料周而复始的运动，从而完成筛分作业。

振动筛原理
振动筛是一种常用的固体筛选设备，它通过振动力将物料快速分离成不同粒度的颗粒。

其工作原理如下：
1. 振动发生器：振动筛的核心部件是振动发生器，它产生机械振动力。

振动发生器通常由电机、偏心块和振动轴组成。

2. 振动筛箱：振动发生器产生的振动力被传递到振动筛箱中，通过筛网对物料进行分离。

振动筛箱通常采用圆形或矩形结构，有单层或多层筛网。

3. 物料进料：物料通过进料口进入振动筛，落在筛面上。

4. 振动筛面：振动筛箱的筛网由多个孔径不同的筛板组成，可根据需要更换不同规格的筛板。

物料在筛板上受到振动力的作用，产生相对位移和冲击，从而实现分离。

5. 筛分过程：物料在振动力的作用下向前蔓延，细颗粒通过筛孔落在下方的筛底上，而粗颗粒则被挡在筛板上。

6. 筛底出料：分离后的细颗粒通过筛底的出料口排出，而粗颗粒则继续保留在筛板上。

7. 可调振幅：振动筛的振动幅度可以根据需要进行调整，通过改变振动发生器的偏心块位置或改变振动频率，可以控制物料在筛面上的移动速度和筛分效果。

振动筛利用振动力的作用将物料按照颗粒大小进行分离，广泛应用于矿山、冶金、化工、建材等行业的颗粒分级、去除杂质等工艺。

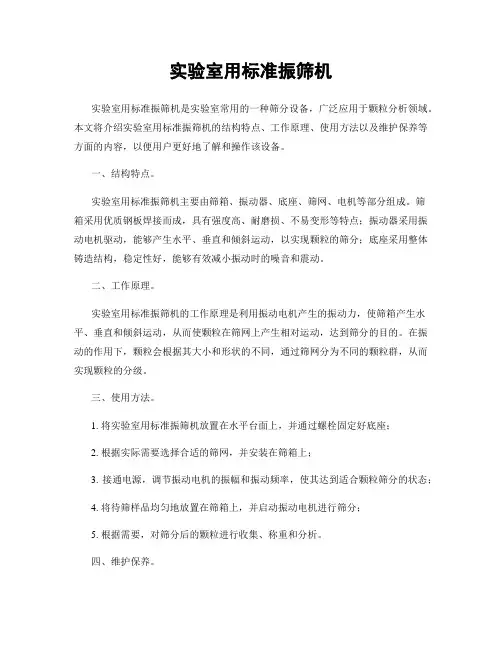

实验室用标准振筛机实验室用标准振筛机是实验室常用的一种筛分设备，广泛应用于颗粒分析领域。

本文将介绍实验室用标准振筛机的结构特点、工作原理、使用方法以及维护保养等方面的内容，以便用户更好地了解和操作该设备。

一、结构特点。

实验室用标准振筛机主要由筛箱、振动器、底座、筛网、电机等部分组成。

筛箱采用优质钢板焊接而成，具有强度高、耐磨损、不易变形等特点；振动器采用振动电机驱动，能够产生水平、垂直和倾斜运动，以实现颗粒的筛分；底座采用整体铸造结构，稳定性好，能够有效减小振动时的噪音和震动。

二、工作原理。

实验室用标准振筛机的工作原理是利用振动电机产生的振动力，使筛箱产生水平、垂直和倾斜运动，从而使颗粒在筛网上产生相对运动，达到筛分的目的。

在振动的作用下，颗粒会根据其大小和形状的不同，通过筛网分为不同的颗粒群，从而实现颗粒的分级。

三、使用方法。

1. 将实验室用标准振筛机放置在水平台面上，并通过螺栓固定好底座；2. 根据实际需要选择合适的筛网，并安装在筛箱上；3. 接通电源，调节振动电机的振幅和振动频率，使其达到适合颗粒筛分的状态；4. 将待筛样品均匀地放置在筛箱上，并启动振动电机进行筛分；5. 根据需要，对筛分后的颗粒进行收集、称重和分析。

四、维护保养。

1. 定期检查振动电机的运行情况，如发现异常应及时进行维修；2. 定期清洁筛箱和筛网，避免杂质积聚影响筛分效果；3. 注意防水防潮，避免设备受潮生锈；4. 使用完毕后及时进行清洁和保养，存放在干燥通风处。

综上所述，实验室用标准振筛机在颗粒分析领域具有重要的应用价值，通过合理的操作和维护保养，能够确保其正常运行并发挥最佳效果。

希望本文所介绍的内容能够帮助用户更好地了解和使用实验室用标准振筛机，提高实验室的工作效率和分析质量。

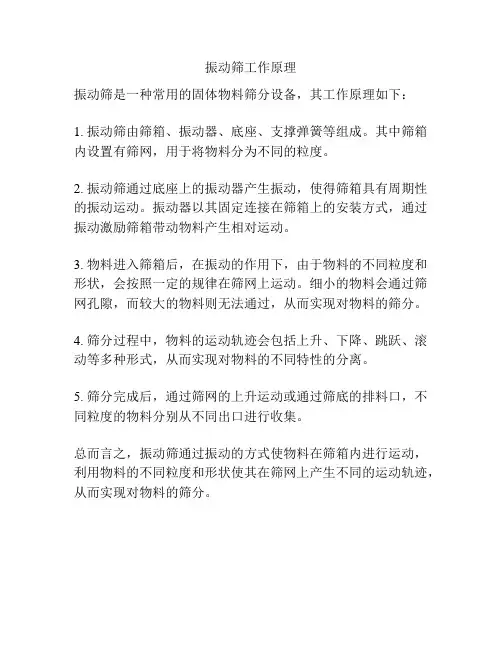

振动筛工作原理
振动筛是一种常用的固体物料筛分设备，其工作原理如下：
1. 振动筛由筛箱、振动器、底座、支撑弹簧等组成。

其中筛箱内设置有筛网，用于将物料分为不同的粒度。

2. 振动筛通过底座上的振动器产生振动，使得筛箱具有周期性的振动运动。

振动器以其固定连接在筛箱上的安装方式，通过振动激励筛箱带动物料产生相对运动。

3. 物料进入筛箱后，在振动的作用下，由于物料的不同粒度和形状，会按照一定的规律在筛网上运动。

细小的物料会通过筛网孔隙，而较大的物料则无法通过，从而实现对物料的筛分。

4. 筛分过程中，物料的运动轨迹会包括上升、下降、跳跃、滚动等多种形式，从而实现对物料的不同特性的分离。

5. 筛分完成后，通过筛网的上升运动或通过筛底的排料口，不同粒度的物料分别从不同出口进行收集。

总而言之，振动筛通过振动的方式使物料在筛箱内进行运动，利用物料的不同粒度和形状使其在筛网上产生不同的运动轨迹，从而实现对物料的筛分。

超声波振动筛工作原理
超声波振动筛，也叫振动筛机，是一种高效的筛分机械设备。

它的工
作原理是利用超声波振动的原理来实现筛分的功能。

一、超声波振动筛的原理
1. 动力装置：主要由电机、减速箱和调压电磁阀等组成，能够带动整
机的转动，驱动叶片运动。

2. 叶片：超声波振动筛上安装有多片弹性叶片，叶片的材料由不锈钢、二氧化硅橡胶，芳纶制成，有良好的抗腐蚀和耐磨性，维持叶片整体
形状。

3. 发声装置：有高精度高压压电导体、圆柱体超声换能器等组成，它
可以调节发声频率，使发声有一定的强度和波浪特征。

4. 动力传动装置：主要由驱动电机、减速器、传动轴、联轴器和调速
电磁阀等组成，它起到调节叶片振动的作用，使叶片振动有一定的相
位和幅值。

二、超声波振动筛的工作原理
1. 超声波振动叶片使振动筛在高频发声中产生高强度的振动，使物料迅速分离，分离出符合筛分要求的物料粒度。

2. 叶片通过动力传动装置的调节，保持叶片振动频率的稳定，有效提高筛分精度。

3. 工作时，物料倾斜从筛孔进入筛内，高频的振动作用下，迅速分离出:料在筛孔外的大颗粒、料在筛孔内的细颗粒，按粒度大小分别顺着振动筛的两端流出，达到分选出符合要求粒度的物料的目的。

4. 物料运行过程中，超声波振动筛的板粒擦拭作用，使物料表面更加细腻，增加物料价值。

总结：
超声波振动筛是一种高效的筛分机械设备，利用超声波振动的原理来实现筛分的功能。

它主要是由动力装置、叶片、发声装置和动力传动装置来实现的，动力驱动叶片运动时，发声装置调节出高频的振动，使物料迅速分离，达到筛分的目的，还有擦拭作用，可以增加物料的表面细腻度，提高物料价值。

震动筛的工作原理震动筛是一种常见的、广泛应用于工业生产中的筛分设备。

它采用了特殊的振动原理，通过振动力使物料在筛网上进行筛分，从而实现不同粒度的物料分离。

本文将详细介绍震动筛的工作原理，并按照以下几点进行解析：1. 结构组成：- 震动筛主要由筛箱、振动电机、振动筛网以及支撑装置等部分组成。

- 筛箱通常为刚性结构，具有高强度和抗压能力，能够承受物料的冲击和振动力。

- 振动电机是震动筛的动力源，通过产生振动力来驱动整个筛分系统。

- 振动筛网则是物料筛分的关键部分，根据不同物料的粒度要求选择不同孔径的筛网。

2. 工作原理：- 振动筛工作时，振动电机产生的振动力被传递给筛箱，进而传递给筛网。

- 筛网受到振动力的作用下，将物料进行筛分。

较小的颗粒通过筛网孔径落入下方的物料接收器中，而较大的颗粒则被挡在筛网上方，最终形成分离效果。

- 此外，振动力还能够改变物料在筛网上的移动轨迹，增加物料与筛网的接触概率，提高筛分效率。

3. 振动力的产生：- 振动电机激励产生的振动力是驱动震动筛工作的核心力量。

- 振动电机通过旋转偏心块或离心轮产生离心力，将机械能转化为振动能。

- 振动电机的转速、偏心块或离心轮的质量和形状等因素可以调节振动筛的振动力大小和频率，以适应不同物料的筛分需求。

4. 筛分过程的影响因素：- 物料特性：物料的粘度、湿度、粒度分布等特性将直接影响筛分效果。

- 筛分参数：包括振幅、振动频率、筛网孔径等参数的调节对筛分效果具有重要影响。

- 筛网磨损：随着使用时间的增加，筛网表面会出现磨损和堵塞，这将影响筛分效率，需要及时更换或清洗。

5. 应用领域：- 震动筛广泛应用于矿山、冶金、化工、建材、粮食、轻工、医药等行业中的物料筛分、固液分离等工序中。

- 在矿山行业中，震动筛常用于煤炭、矿石等的筛分、分级和脱水等工艺。

- 在化工行业中，震动筛可用于筛分化工原料、颗粒状固体的物料分类和过滤。

- 在建材行业中，震动筛可用于石灰石、石英砂等物料的筛分和分级。

筛选机如何工作的原理
筛选机（也称为振动筛、震动筛）的工作原理是通过将物料放入筛网上，然后通过振动使得物料在筛网上移动，从而完成物料的筛分过程。

筛选机主要由振动发生器、筛箱、筛网、减振装置和电动机等组成。

具体工作过程如下：
1. 振动发生器：通过带有偏心块的电动机驱动振动发生器，产生水平或垂直方向的振动力；
2. 筛箱：筛选机的主要部分，筛箱上方有进料口，下方有出料口，筛箱内安装有筛网；
3. 筛网：筛网由支撑架和筛孔组成，筛网的尺寸和形状根据要筛选物料的要求来确定，通过筛孔的大小来实现物料的筛分；
4. 振动传递：筛选机的振动发生器通过减振装置将振动传递到筛箱和筛网上；
5. 物料进料：将需要筛选的物料通过进料口投放到筛箱上方；
6. 筛分过程：振动发生器的振动力使得筛箱和筛网不断振动，物料在振动力的作用下从进料口流入筛网，较大颗粒的物料无法通过筛孔而被拦截在筛网上方，较小颗粒的物料则通过筛孔落入下方的出料口；
7. 出料：通过出料口将筛分好的物料收集起来。

这样，通过振动筛的振动力和筛网的筛孔大小，可以筛分出不同颗粒大小的物料，实现物料的分级和分离。

振动筛设备介绍、组成、工作原理_
滚筒振动筛的工作原理与特点
大汉张惠静
一、关于滚筒筛（回转筛）
滚筒振动筛又叫圆筒回转筛、圆筒筛、回转筛等名称，是一种传统经典的筛分筛选机械，广泛应用于煤炭、矿山、电力、轻工各行业对各类颗粒状与小块状松散固体物料的干式分级，也用于冶金、建材、化工等行业的湿式筛分；滚筒筛适宜筛分的粒度级别大到几十毫米、小至100目以上下；即可习惯露天敞开作业，也可满足封闭作业条件的特殊要求。

二、滚筒筛工作原理：
各类滚筒筛是由圆形或者六角形滚筒、机架、漏斗、减速器、驱动电动机及辅助结构等部分构成。

需分级的物料由造粒机送入回转筛进料口，经内筛筒螺旋推送进入后，在旋转过程中通过内、外筛的筛选，可将半成品分为标准颗粒、大颗粒、细颗粒三个级别，实现各类颗粒分级。

大汉滚筒筛具有广泛的应用范围，不仅适合于干式筛分，也同样适合于各类湿式筛分；不仅适合于各类中粗粒度级别物料的筛分与选择，也同样适合于各类中细粒度级别物料的筛分；而且，通过加设必要的清网等辅助装置可较好的解决精细筛分作业中普遍存在的堵孔现象。

另外，通过加设密封装置，滚筒筛同样可
解决筛分作业中的粉尘污染问题。

三、滚筒筛的产品特点：
1、习惯范围广，便于大型化与模块化设计且容易操控。

2、由于结构及工作原理上的固有特点，使得滚筒筛能很好的解决筛机筛面堵塞问题，提高了运行效率。

3、筛分效率高、处理量大、使用寿命长。

4、运行平稳可靠，维修保养简单方便。

四、滚筒筛的产品性能：
筛网规格根据用户要求进行装配，使用不锈钢编织形与条形焊接筛网，具有耐磨抗腐蚀的良好性能。
