振动筛

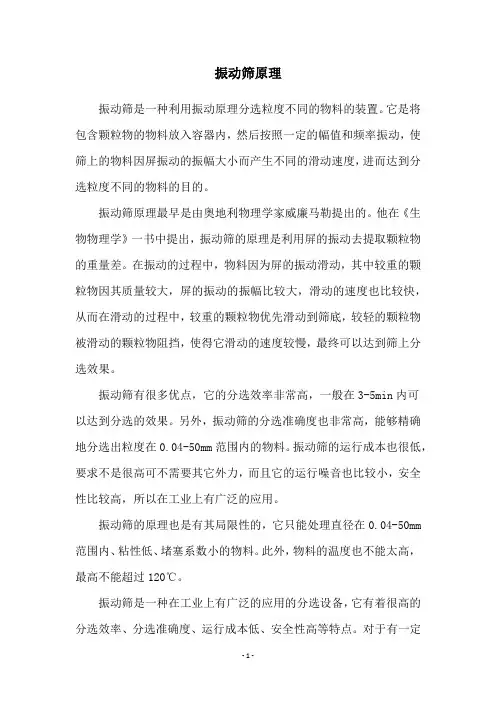

振动筛原理
振动筛是一种利用振动原理分选粒度不同的物料的装置。

它是将包含颗粒物的物料放入容器内，然后按照一定的幅值和频率振动，使筛上的物料因屏振动的振幅大小而产生不同的滑动速度，进而达到分选粒度不同的物料的目的。

振动筛原理最早是由奥地利物理学家威廉马勒提出的。

他在《生物物理学》一书中提出，振动筛的原理是利用屏的振动去提取颗粒物的重量差。

在振动的过程中，物料因为屏的振动滑动，其中较重的颗粒物因其质量较大，屏的振动的振幅比较大，滑动的速度也比较快，从而在滑动的过程中，较重的颗粒物优先滑动到筛底，较轻的颗粒物被滑动的颗粒物阻挡，使得它滑动的速度较慢，最终可以达到筛上分选效果。

振动筛有很多优点，它的分选效率非常高，一般在3-5min内可
以达到分选的效果。

另外，振动筛的分选准确度也非常高，能够精确地分选出粒度在0.04-50mm范围内的物料。

振动筛的运行成本也很低，要求不是很高可不需要其它外力，而且它的运行噪音也比较小，安全性比较高，所以在工业上有广泛的应用。

振动筛的原理也是有其局限性的，它只能处理直径在0.04-50mm 范围内、粘性低、堵塞系数小的物料。

此外，物料的温度也不能太高，最高不能超过120℃。

振动筛是一种在工业上有广泛的应用的分选设备，它有着很高的分选效率、分选准确度、运行成本低、安全性高等特点。

对于有一定
要求的物料，选择振动筛将是一种不错的分选方式，可以提高工作效率，减少成本，提升安全性，从而改善分选效果。

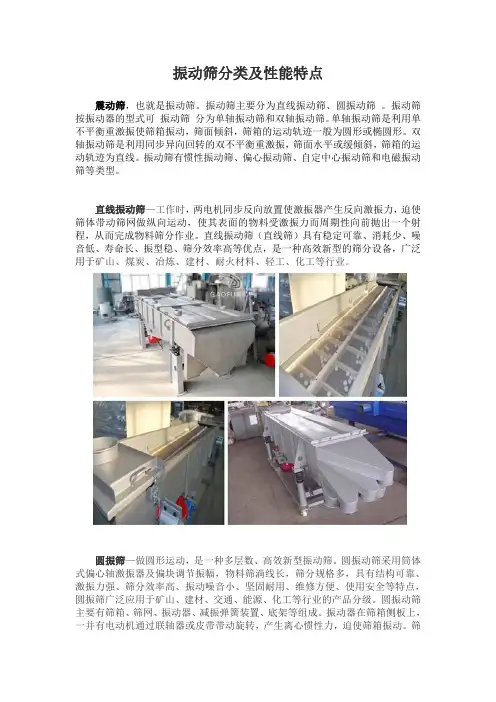

振动筛分类及性能特点
震动筛，也就是振动筛。

振动筛主要分为直线振动筛、圆振动筛。

振动筛按振动器的型式可振动筛分为单轴振动筛和双轴振动筛。

单轴振动筛是利用单不平衡重激振使筛箱振动，筛面倾斜，筛箱的运动轨迹一般为圆形或椭圆形。

双轴振动筛是利用同步异向回转的双不平衡重激振，筛面水平或缓倾斜，筛箱的运动轨迹为直线。

振动筛有惯性振动筛、偏心振动筛、自定中心振动筛和电磁振动筛等类型。

直线振动筛—工作时，两电机同步反向放置使激振器产生反向激振力，迫使筛体带动筛网做纵向运动，使其表面的物料受激振力而周期性向前抛出一个射程，从而完成物料筛分作业。

直线振动筛（直线筛）具有稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点，是一种高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。

圆振筛—做圆形运动，是一种多层数、高效新型振动筛。

圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，圆振筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

圆振动筛主要有筛箱、筛网、振动器、减振弹簧装置、底架等组成。

振动器在筛箱侧板上，一并有电动机通过联轴器或皮带带动旋转，产生离心惯性力，迫使筛箱振动。

筛
网是主要易损件。

根据物料产品和用户要求，可采用高锰钢编织筛网、冲孔筛板和橡胶筛板，筛板有单层和双层两种，各类筛板均能满足筛分效果的不同要求。

该系列圆振动筛为座式安装。

筛面倾角的调整可通过改变弹簧支座位置高度来实现。

振动筛的工作原理及应用1. 工作原理振动筛，也称为振动筛分机或振动筛分设备，是一种常见的筛分设备，主要用于实现物料的筛分、分级和过滤。

它通过振动驱动装置使筛体产生振动，从而实现物料在筛网上的分离。

振动筛的工作原理主要包括以下几个方面：1.1 振动源振动筛的核心部分是振动源，它是通过电机或振动器产生的振动力，将物料推向筛面。

同时，振动源的振动力可以根据需要进行调节，以满足不同筛分要求。

1.2 筛箱和筛网振动筛的筛箱是由一组板材焊接而成的，其内部安装有筛网。

筛箱的材质根据物料性质和使用环境的不同选择，常见的有钢板、不锈钢等。

筛网则是在筛箱内部张紧的，根据不同粒度要求可选用不同孔径的筛网。

1.3 振动传递振动筛通过振动源产生的振动力，将其传递到筛箱和筛网上，使其产生振动。

传递振动的方式分为两种：水平传递和竖直传递。

水平传递主要靠振动源通过轴承和连杆传递振动力，使筛箱产生水平振动；竖直传递通过筛箱上安装的振动弹簧将振动力传递到筛网上，使其产生竖直振动。

1.4 物料筛分振动筛的工作过程中，物料从进料口进入筛箱内部。

在振动的作用下，物料在筛网上产生连续的跳跃运动，大颗粒逐渐向筛箱的出料口移动，小颗粒则通过筛网进入下方的出料口。

通过调整振动力的大小和筛网孔径的大小，可以实现不同粒度物料的筛分。

2. 应用领域振动筛具有结构简单、工作可靠、能耗低等优点，因此在多个领域得到广泛应用。

2.1 矿山行业在矿山行业中，振动筛主要用于矿石的筛分和分级。

矿石经过振动筛的筛分，可以分离出不同粒度的矿石，以满足不同工艺流程的要求。

同时，振动筛可以将矿石按照粒度分级，提高矿石的利用率。

2.2 建筑材料行业在建筑材料行业中，振动筛主要用于砂石、石粉等材料的筛分。

通过振动筛的筛分，可以去除杂质，提高材料的质量。

同时，振动筛还可以分离出不同粒度的材料，以满足建筑材料的不同需求。

2.3 化工行业在化工行业中，振动筛主要用于粉状物料的筛分和过滤。

振动筛结构组成振动筛是一种常见的筛分设备，广泛应用于化工、食品、医药、冶金等领域。

振动筛的结构组成包括以下几个方面：一、振动筛的整体结构1.1 筛箱振动筛的主体部分为筛箱，它是由钢板焊接而成。

一般情况下，筛箱采用圆形或者矩形结构，其大小和形状根据具体生产要求进行设计。

1.2 振动器振动器是振动筛的核心部件，它能够使整个筛箱产生高频低幅度的振动。

通常情况下，振动器由电机、偏心块、轴承等部件组成。

1.3 支撑装置支撑装置主要是为了保证整个振动筛能够稳定运行。

一般情况下，支撑装置由弹簧和橡胶制品组成。

二、筛网结构2.1 筛框在振动筛中，筛框通常采用钢板焊接而成。

其大小和形状根据具体生产要求进行设计。

2.2 筛网在不同的生产场合中，振动筛所使用的筛网也不尽相同。

常见的筛网材料有金属丝网、橡胶筛板、聚氨酯筛板等。

2.3 筛网夹为了保证筛网能够牢固地固定在筛框上，通常会在筛框的四周安装筛网夹。

三、进出料口结构3.1 进料口进料口是振动筛中物料进入的通道。

一般情况下，进料口位于振动筛的上部或者侧面。

3.2 出料口出料口是振动筛中物料排出的通道。

一般情况下，出料口位于振动筛的下部或者侧面。

四、附属设备4.1 挂钩和吊环为了方便悬挂和运输，振动筛通常会安装挂钩和吊环。

4.2 喷水装置在某些场合中，为了防止物料堵塞或者粘附在筛网上，需要安装喷水装置进行清洗。

4.3 防尘罩为了防止物料飞溅和粉尘扩散，振动筛还需要安装防尘罩。

总之，振动筛的结构组成是一个复杂的系统工程，需要根据具体生产要求进行设计和制造。

只有在各个方面都充分考虑到，才能保证振动筛的正常运行和高效工作。

振动筛国际标准-概述说明以及解释1.引言1.1 概述概述振动筛是一种常用的筛分设备，广泛应用于矿山、冶金、化工、建材等行业。

其主要功能是通过振动将物料进行筛分，将不同粒度的颗粒分离出来，以满足不同行业对物料粒度的要求。

本文将围绕振动筛的国际标准展开讨论。

国际标准旨在为振动筛的设计、制造和使用提供统一的参考。

通过遵循国际标准，可以保证振动筛的质量、性能和可靠性，有助于提高生产效率和产品质量。

文章将首先介绍振动筛的基本原理和结构，以便读者对其有一个基本的了解。

然后，我们将详细探讨几个重要的国际标准，包括振动筛的设计和尺寸、振动筛的工作参数和性能要求等。

通过对这些标准的解读和分析，读者将能够更好地理解振动筛的相关技术规范，并在实际应用中做出正确的决策。

文章还将讨论国际标准在振动筛设计和使用过程中的意义。

国际标准的制定是基于多方共识和经验总结的，具有权威性和可行性。

遵循国际标准不仅可以提高振动筛的质量和性能，还可以降低生产成本，提高生产效率。

同时，国际标准的应用还有助于促进国际贸易合作和技术交流，提高我国振动筛制造业在国际市场上的竞争力。

在本文的结论部分，我们将对前文所述进行总结，并强调国际标准对振动筛产业的重要性和必要性。

此外，我们还将展望未来振动筛国际标准的发展趋势，并提出一些建议和展望。

通过本文的阐述，读者将对振动筛国际标准有一个全面的了解，为相关从业人员在实践中的工作提供了一个指导。

同时，本文也为进一步深入研究振动筛领域的专家学者提供了参考和借鉴。

1.2 文章结构文章结构:文章包括引言、正文和结论三个主要部分。

引言部分主要概述了本文的目的和内容，并简要介绍了振动筛国际标准的背景和意义。

引言部分旨在引起读者的兴趣，并对文章的整体结构进行铺垫。

正文部分是本文的重点内容，主要包括了两个部分：国际标准1和国际标准2。

在正文部分，将详细介绍这两个标准的制定过程、内容和应用领域。

其中，国际标准1将重点探讨振动筛的基本原理、技术参数和规范要求等内容；而国际标准2将重点介绍振动筛的检测方法、性能评价和质量控制等方面的内容。

振动筛操作规程振动筛是一种常用的固体颗粒筛分设备，广泛应用于矿山、建筑、化工、冶金等行业。

为了保证振动筛的正常运行和操作安全，下面是振动筛的操作规程，详细介绍了振动筛的操作步骤、注意事项和维护保养等内容。

一、操作步骤：1. 检查振动筛的外观是否完好，各部位是否松动，以及电气设备是否正常运行。

2. 检查振动筛的电机是否正常，各连杆、连轴器、传动装置是否牢固。

3. 打开振动筛的进料口，将需要筛分的物料均匀放入振动筛内。

4. 启动振动筛的电机，并将振动筛设定到合适的筛分粒度。

调整振动筛的振动幅度和频率，使其适应不同物料的筛分要求。

5. 观察振动筛的筛分效果，根据需要可以调整振动筛的振动参数，以达到最佳的筛分效果。

6. 当物料筛分完成后，关闭振动筛的电机，停止振动筛的振动。

7. 清理振动筛内的物料残留，并将振动筛清洁干净，以备下次使用。

二、注意事项：1. 在操作振动筛之前，必须检查振动筛的机械部件是否正常，电气设备是否正常运行，以确保安全操作。

2. 在启动振动筛之前，应当确保振动筛内没有杂物和异物，以避免对设备造成损坏。

3. 操作振动筛时应严格按照规程进行操作，禁止超负荷运转和过量进料，以免对设备产生不良影响。

4. 在振动筛运行过程中，应注意观察振动筛的运行情况，如发现异常情况及时停机排查，以确保操作安全。

5. 振动筛在停机前，应将电源切断并清理振动筛内的物料残留，避免堵塞和杂质的积聚。

三、维护保养：1. 振动筛在运行一段时间后，应定期进行维护保养，包括清洗筛网，检查传动装置和电气设备的运行情况，以保证设备的正常运转。

2. 振动筛的电机应定期检查润滑油的情况，并及时更换油品，以保证电机的正常运行。

3. 振动筛的筛网一般都会因长时间使用而磨损或损坏，定期检查并更换磨损的筛网，以保证筛分效果。

4. 振动筛在长时间停用之前，应对设备进行彻底清洗，并放置在干燥通风的地方，以防止设备生锈和损坏。

总结：振动筛的操作规程对于保证设备的正常运行和操作安全非常重要。

振动筛原理
振动筛是一种常用的固体筛选设备，它通过振动力将物料快速分离成不同粒度的颗粒。

其工作原理如下：
1. 振动发生器：振动筛的核心部件是振动发生器，它产生机械振动力。

振动发生器通常由电机、偏心块和振动轴组成。

2. 振动筛箱：振动发生器产生的振动力被传递到振动筛箱中，通过筛网对物料进行分离。

振动筛箱通常采用圆形或矩形结构，有单层或多层筛网。

3. 物料进料：物料通过进料口进入振动筛，落在筛面上。

4. 振动筛面：振动筛箱的筛网由多个孔径不同的筛板组成，可根据需要更换不同规格的筛板。

物料在筛板上受到振动力的作用，产生相对位移和冲击，从而实现分离。

5. 筛分过程：物料在振动力的作用下向前蔓延，细颗粒通过筛孔落在下方的筛底上，而粗颗粒则被挡在筛板上。

6. 筛底出料：分离后的细颗粒通过筛底的出料口排出，而粗颗粒则继续保留在筛板上。

7. 可调振幅：振动筛的振动幅度可以根据需要进行调整，通过改变振动发生器的偏心块位置或改变振动频率，可以控制物料在筛面上的移动速度和筛分效果。

振动筛利用振动力的作用将物料按照颗粒大小进行分离，广泛应用于矿山、冶金、化工、建材等行业的颗粒分级、去除杂质等工艺。

振动筛的工作原理振动筛是一种常用的固液分离设备，广泛应用于化工、食品、医药、冶金等领域。

它通过振动筛网对物料进行筛分，将粗颗粒和细颗粒分离，达到分级、筛除杂质的目的。

那么，振动筛的工作原理是什么呢？下面我们将详细介绍振动筛的工作原理。

1. 振动筛的结构组成振动筛主要由振动电机、筛箱、筛网、减震弹簧、底座等部件组成。

其中，振动电机通过激振器产生激振力，传递给筛箱和筛网，使物料在筛网上进行振动筛分。

2. 振动筛的工作原理当振动筛启动时，振动电机带动激振器产生激振力，激振力通过激振器传递给筛箱和筛网，使其产生振动。

物料进入筛箱后，在振动力的作用下，物料会在筛网上产生跳跃运动，从而实现筛分的目的。

粗颗粒会沿着筛箱的上端滑落，而细颗粒则通过筛网进入下方的物料出口。

3. 振动筛的筛分原理振动筛的筛分原理主要是利用振动力将物料在筛网上进行跳跃运动，从而实现粗颗粒和细颗粒的分离。

在振动的作用下，物料会形成多层分层筛分，从而实现高效的分级筛分效果。

同时，振动筛还可以根据物料的特性和筛分要求进行调整，以达到最佳的筛分效果。

4. 振动筛的应用范围振动筛广泛应用于化工、食品、医药、冶金等行业，可以对颗粒状、粉状、液状物料进行筛分、过滤、除尘等操作。

在化工行业中，振动筛常用于化工原料的筛分和颗粒物料的分级。

在食品行业中，振动筛可以对食品原料进行筛分和除杂。

在医药行业中，振动筛常用于药粉的筛分和过滤。

在冶金行业中，振动筛可以对金属粉末进行筛分和除尘。

总之，振动筛通过振动筛网对物料进行筛分，实现粗颗粒和细颗粒的分离。

其工作原理是利用振动力使物料在筛网上产生跳跃运动，从而实现高效的分级筛分效果。

振动筛在化工、食品、医药、冶金等行业有着广泛的应用，对于提高生产效率、改善产品质量具有重要意义。

振动筛的作用振动筛是一种常用的固体分离设备，其作用是对物料进行筛分和分级。

振动筛广泛用于冶金、矿山、煤炭、建材、化工、组肥等行业，可对各种粒度的物料进行有效的筛分和分离，具有高效、节能、高品质等优点。

首先，振动筛可以对物料进行筛分。

在生产过程中，物料往往是以颗粒、粉末或液体的形式出现的，不同粒度的物料对于不同的工艺要求也不同。

振动筛通过不同规格的筛孔将物料按照不同的粒度进行分离，使合格的物料通过筛孔，而过大或过小的颗粒则被截留下来。

振动筛的筛孔规格可根据生产需要进行调整，从而满足不同物料的筛选要求。

其次，振动筛还可以对物料进行分级。

在某些行业中，对物料的纯度、精度要求很高，如冶金行业对不同金属粉末的分级、矿山行业对矿石的级配等。

振动筛可以通过改变振动频率和振幅的方式，控制物料在筛面上的运动轨迹，实现对物料的分级。

这种分级作用可以使物料按照一定的规格和要求进行分类，提高物料的利用率和产品质量。

此外，振动筛还可以清除物料中的杂质。

在物料的加工过程中，往往会夹杂有一些固体颗粒、纤维或金属屑等杂质，这些杂质不仅影响物料的质量，还可能损坏设备或影响后续工艺的进行。

振动筛通过筛网和振动力的作用，将物料中的杂质从物料中分离出来，有效地提高了物料的纯度。

另外，振动筛还可以实现物料的连续生产。

在传统的物料筛分过程中，常常需要人工进行物料的装卸和筛分操作，不仅效率低下，而且易造成物料的二次污染。

振动筛通过自动化和连续化的设计，能够实现对物料的连续生产，大大提高了生产效率，减少了人工操作，降低了劳动强度和生产成本。

总之，振动筛作为一种重要的固体分离设备，具有筛分、分级、清除杂质和实现连续生产等多种功能。

它在各行各业的生产中发挥着重要的作用，不仅提高了生产效率、产品质量，还减少了人力投入和设备损耗，是现代工业生产中不可或缺的设备之一。

振动筛工作原理:依靠激振器使筛面产生高频率振动进行筛分的机械,筛箱用弹性支承以及带有激振器,在激振器作用下,筛箱将产生圆形或直线轨迹的高频振动.⏹工作目的:使筛面上颗粒不致卡住筛孔，使物料层松散，细粒更有机会透过料层通过筛孔落下，是物料沿筛面向前移动进行筛分。

⏹工作条件:在小振幅高频状态下工作（振幅大致在0.5~5mm范围，振动频率约在600~3000次/min，有时可达3600次/min）振动筛的优点①振动筛具有很高的生产能力与筛分效率，筛分效率为60~90%，最高可达98%②使用范围比其他筛机广，筛孔尺寸0.25~100mm，不仅可用于粗中细颗粒的筛分，而且还可用于脱水和脱泥等分离作业③单位质量的筛分能力大，能力消耗小，结构简单，操作，调整，维修都方便⏹振动筛与摇动筛的主要区别：⏹振动筛的物面振动方向与筛面成一定角度（垂直或接近垂直）;摇动筛的运动方向基本平行于筛面。

⏹此外，振动筛筛箱的运动参数与动力因素有关，但摇动筛却相反。

⏹α―安装角，即筛面与水平面的夹角；⏹β―振动方向角，即筛面与振动方向的夹角振动筛的类型：偏心振动筛机械振动筛惯性振动筛自定中心振动筛按驱动方式共振筛电振筛电磁振动筛概率筛偏心振动筛圆振动筛纯振动筛单轴按运动轨迹自定中心振动筛振动筛双轴振动筛直线振动筛共振筛偏心振动筛（半振动筛）工作原理:电动机通过胶带驱动胶带轮，使偏心轴旋转，与偏心轴颈相连的筛箱中部就跟着作圆周振动。

筛箱两端由于受到弹簧的牵连，作圆周振动，使得喂入物料在筛面上产生相对运动而筛出。

优缺点：靠振动工作，而且靠近筛的中部的运动特性不受筛箱载荷等因素的影响。

当喂料不均匀时，不平衡惯性力使轴承磨损快以及引起建筑物振动。

而且，它的偏心传动轴结构也较复杂，需设置两对称轴。

皮带轮电机轴承座筛网偏心块吊弹簧主轴轴承偏心式自定中心振动筛皮带轮偏心式自定中心振动筛单轴纯振动筛惯性振动筛工作原理：靠固定在其中部的带偏心重的惯性激振器驱动，而使筛箱产生振动。

振动筛操作规程前言振动筛是一种常用的实验室粒度分析仪器，用于对颗粒进行筛分、分级或者分离。

操作振动筛需要注意安全和正确的操作方式，以确保实验结果的准确性和保障实验人员的安全。

本文将详细介绍振动筛的操作规程。

操作步骤1.准备工作1.观察振动筛的安装，检查电源线是否连接。

2.开启振动筛，检查筛分网是否有缺损，检查筛分网是否安装正确，确保没有松动或挤压变形，检查电源线接口是否损坏。

3.确认所需筛分网的网号和材质，并安装相应的筛分网。

2.实验操作1.打开振动筛的电源开关，确保电源已经连接。

2.将待筛物料放置在振动筛上方的料斗中。

3.打开振动筛的启动开关，根据所需筛分时间，设定筛分时间，推动筛网的筛分按钮。

4.在筛分的过程中，应该尽量保持平稳和不晃动的状态。

不可在筛分的过程中进行检查或询问。

5.筛分结束后，关闭电源开关和启动开关。

停止振动。

6.打开振动筛的筛网盖子，取出已筛分好的样品。

3.整理工作1.将振动筛内外清洁干净，清理筛分网，并保存到相应的位置。

2.清洗锁紧装置和筛分网、杯子及样品等相关物品，归还到相应的位置。

注意事项1.操作人员必须经过专业培训，并且获得操作许可证。

2.筛分时应该根据需要选择合适的筛分时间，避免过长或不足。

3.操作过程中，保持筛网的平稳，不得移动或抖动筛分网。

4.筛分网应该定期检查，并按规定时间更换。

5.设置振动筛的筛分时间时，不应太长或太短，过长会造成筛网老化，过短则会影响筛分效果。

6.在整理工作中要归还相关物品，保持振动筛整洁干净。

结语以上就是振动筛的操作规程。

在操作过程中，必须要注意安全和操作方法的正确性。

操作人员应该经过专业培训，并获得操作许可证。

如有疑问或者不懂得地方，应该及时向专业人员咨询。

振动筛原理振动筛，又称筛分机，是一种按一定的原理进行筛分工作的机器设备。

振动筛采用振动机械和构造巧妙的筛箱，可以对物料在尺寸、重量和密度等方面进行精确分离，是一种快速、高效和精确的筛分设备。

它广泛应用于矿物、粉体、农产品、化工等行业的筛分工作，具有结构简单、振动平稳、噪音小、操作方便、分离效率高等特点。

振动筛的原理主要有两种：一种是基于物料振动本身的原理，即物料在筛箱中振动时，物料会根据其特性分离；另一种是基于振动筛本身的振动特性原理，即筛箱本身振动时，物料会被分离。

以基于物料振动本身的原理为例，当物料在筛箱中振动时，由于物料的重量和形状各不相同，其相对运动的路径也会有所不同，从而导致物料的分离。

物料的重量越轻，运动的时间越长，它将从筛箱口处流出；反之，物料的重量越重，其运动的时间越短，它将沿着筛箱的倾斜度，从重物出口处流出。

基于筛箱本身振动特性的原理主要依靠筛箱本身振动的特性以及筛筒筛网的启动作用。

当筛箱振动时，粗大颗粒和细小颗粒会不同程度地受到振动，其最终表现是较小颗粒受到较大的振动，较大颗粒被抛出筛箱口处，从而实现了精确分离的目的。

振动筛在各行各业中发挥着重要的作用，它可以有效地提高生产效率，具有节省能源而且结构简单的特点，也是越来越多的企业的选择。

此外，由于振动筛的精确分离性强，在矿物采矿、精矿分级、农产品等行业，它仍然发挥着重要作用。

振动筛是一种比较复杂的筛分机械，它的运行原理涉及到普通力学、振动力学、流体力学等科学领域，及其有关的知识点，所以在设计、制造和操作使用振动筛时，要求使用者掌握相应的专业知识，能够科学合理地使用振动筛。

振动筛是当今社会发展的必要条件，它的发展与提高功能将为更多的行业提供更多的精确筛分服务，从而促进行业的节能减排和高效发展，促进社会更精细、更智能、更绿色和更美好的发展。

各类型振动筛型号分类及技术参数振动筛是一种常用的物料筛选设备，广泛应用于矿山、建筑材料、化工、电力、冶金等行业。

根据其结构特点、筛分材料的性质，振动筛可以分为多种类型，以下是各类型振动筛的分类及其技术参数。

一、直线振动筛1.结构特点：直线振动筛采用振动电机作为振动源，通过其激振装置使筛板产生直线振动，一般采用双振动电机驱动，可产生强大的激振力，适用于中、细颗粒物料的筛分。

2.技术参数：-筛面倾角：0-7°-处理能力：10-500t/h- 筛分粒度：0.074-15mm二、圆振动筛1.结构特点：圆振动筛采用筛箱为圆形，通过振动电机产生惯性离心力使物料在筛面上产生圆形运动。

圆振动筛适用于湿、干、细颗粒物料的筛分。

2.技术参数：- 筛面直径：600-3000mm-处理能力：20-300t/h- 筛分粒度：0.074-350mm三、高频振动筛1.结构特点：高频振动筛采用振动电机作为振动源，通过筛架上的振动传感器将高频振动转换为筛板上的微弱振动，使物料在筛面上进行高频筛分。

高频振动筛适用于湿、糊状物料的筛分，可以有效去除细小颗粒物料。

2.技术参数：-震动频率：325-3300次/分钟-处理能力：15-700t/h- 筛分粒度：0.075-20mm四、椭圆振动筛1.结构特点：椭圆振动筛采用筛箱为椭圆形，通过两个不同速度的振动电机产生椭圆振动，使物料在筛面上沿椭圆轨迹进行筛分。

椭圆振动筛适用于湿、干物料的筛分，可提高筛分效率。

2.技术参数：- 筛面宽度：1000-4000mm-处理能力：50-850t/h- 筛分粒度：0.075-300mm五、翻转振动筛1.结构特点：翻转振动筛采用筛箱为翻转角度可调的矩形结构，通过偏心块驱动振动装置产生筛箱的翻转运动，使物料在筛面上进行筛分。

翻转振动筛适用于高湿度、黏糊性物料的筛分，可解决物料黏结、堵塞的问题。

2.技术参数：-筛箱翻转角度：35-55°-处理能力：15-450t/h- 筛分粒度：2-75mm以上是各类型振动筛的分类及其技术参数。

六种常用振动筛种类介绍振动筛是一种常用的筛分设备，在很多行业中都得到广泛应用。

根据不同的筛分要求和工作环境，振动筛可以分为多种不同的类型。

以下是常用的六种振动筛的种类介绍。

1.园形振动筛园形振动筛是一种非线性振动筛，其振动轨迹呈圆形或椭圆形。

该类型的振动筛具有较高的筛分效率和处理量，适用于各种材料的筛分工作。

它可以根据不同的需要进行定制，例如，可以配置多层筛网，以实现多级筛分。

2.直线振动筛直线振动筛是最常见的一种振动筛。

其振动轨迹呈直线，具有高筛分效率和较大的处理量。

直线振动筛通常由筛箱、筛网、振动电机等组成。

它广泛应用于化工、食品、建材等工业领域，可用于物料的分类、分级和脱水等工艺过程。

3.激振振动筛激振振动筛是一种特殊的振动筛，其筛分效果由中间控制台发出的振动波导致。

该类型的振动筛具有较高的振动频率和强烈的振动力，可以有效地分离大颗粒和小颗粒。

激振振动筛通常用于粗颗粒的筛分，如矿石等。

4.高频振动筛高频振动筛是一种特殊的振动筛，其振动频率较高，通常在20Hz以上。

高频振动筛可以实现更细腻的筛分效果，并且可以有效地分离潮湿的物料。

它常用于煤炭、冶金、化工等行业的湿筛分工作。

5.真空振动筛真空振动筛是一种用于特殊环境下的振动筛。

它利用真空环境，使物料在低压下进行筛分，避免了氧化、爆炸等问题。

真空振动筛广泛应用于粉末冶金、电子材料、粉体涂料等领域。

6.洗涤振动筛洗涤振动筛是一种用于物料清洗和脱水的振动筛。

它通过筛网的水冲洗和振动，可以清洗物料表面的污垢，并将水分从物料中脱除。

洗涤振动筛常用于砂石、煤炭等行业的物料清洗和处理。

总结起来，振动筛根据不同的筛分要求和工作环境，可以分为园形振动筛、直线振动筛、激振振动筛、高频振动筛、真空振动筛和洗涤振动筛等六种类型。

每种振动筛都有其特殊的应用领域和优势，用户可以根据自己的需求选择合适的振动筛进行使用。

如何提高振动筛的筛分效率？振动筛是利用振动电机作为激振源，使机体产生振动，让物料在筛网面上做圆周、直线、往复式的运动，从而达到筛分分级、除杂、过滤的目的。

振动筛分类：振动筛按重量用途可分为：矿用振动筛，轻型精细振动筛，实验振动筛。

矿用振动筛可分为：高效重型筛，自定中心振动筛，椭圆振动筛，脱水筛，圆振筛。

轻型精细振动筛可分为：旋振筛，直线筛，直排筛，超声波振动筛，摇摆筛，过滤筛等。

实验振动筛可分为：拍击筛，标准检验筛，超声波检验筛等。

按照振动筛的物料运行轨迹可以分为：按直线运动轨迹分：直线振动筛（物料在筛面上向前做直线运动）按圆型运动轨迹分：圆振动筛（物料在筛面上做圆形运动）按往复式运动轨迹分：平面回转筛（物料在筛面上向前做往复式运动）振动筛筛分效果影响因素筛分过程的技术经济指标是筛分效率和生产率，前者为质量指标，后者为数量指标。

它们之间有一定的关系，同时还与其他许多因素有关，这些因素决定筛分的结果。

影响筛分过程的因素大体可以分三类：被筛分物料的物理性质包括物料本身的粒度组成、湿度、含泥量和粒子的形状等。

当物料细粒含量较大时，筛子的生产率也大。

当物料的湿度较大时，一般来说筛分效率都会降低。

但筛孔尺寸愈大，水分影响愈小，所以对于含水分较大的湿物料，为了改善筛分过程，一般可以采用加大筛孔的办法，或者采用湿式筛分。

物料含泥量大（当含泥量大于8%时）应当采用湿式筛分，或预先洗矿。

筛面结构参数的影响直线振动筛是使粒子和筛面作垂直运动，所以筛分效率高，生产能力大。

而粒子与筛面相对运动主要是平行运动的棒条筛、平面振动筛、筒筛等，其筛分效率和生产能力都低。

对于一定的物料而言，筛子的生产率和筛分效率决定于筛孔尺寸。

生产率取决于筛面宽度，筛面宽生产率高。

筛分效率取决于筛面长度，筛面长筛分效率高。

一般长宽比为2。

有效的筛子面积（即筛孔面积与整个筛面面积之比）愈大，则筛面的单位面积生产率和筛分效率愈高。

筛孔尺寸愈大，则单位筛面的生产率越大，筛分效率越高。

振动筛分类及性能特点振动筛是一种常用的颗粒筛分设备，广泛应用于矿山、石油化工、建筑材料、冶金、能源等行业。

根据结构形式和性能特点的不同，振动筛可以分为多种类型，包括直线振动筛、圆振动筛、高频振动筛等。

下面主要介绍几种常见的振动筛及其性能特点。

1.直线振动筛直线振动筛是一种高效率的筛分设备，具有体积小、重量轻、结构简单、易于安装和维修等特点。

它的筛面成直线运动，筛孔均匀，适用于中小颗粒物料的筛分。

同时，直线振动筛采用双电机驱动，产生强大的振动力，可有效筛分湿性较大的物料，具有较高的筛分效率。

2.圆振动筛圆振动筛是一种经典的振动筛，广泛应用于矿石、煤炭等材料的筛分工作。

它的筛面呈圆形运动，具有高筛分效率、大处理量的特点。

圆振动筛的结构相对复杂，包括筛箱、筛网、振动器等组成部分，其振动力主要由振动器提供。

此外，圆振动筛还可配置多层筛网，实现多级筛分，满足不同颗粒物料的筛分要求。

3.高频振动筛高频振动筛是一种利用高频振动力进行筛分的设备，具有高效、高产量等特点。

相比传统振动筛，高频振动筛采用高频振动力，筛分效率更高，能更好地处理细粒度物料。

此外，高频振动筛还具有较小的振幅和较高的振频，有效减少泥浆粘结，提高筛分效果。

除了上述几种主要类型的振动筛外，还有一些特殊类型的振动筛，如悬臂式振动筛、倾斜式振动筛等。

这些振动筛根据不同的工作条件和筛分要求，采用不同的设计结构，有其独特的特点和适用性。

总的来说，振动筛具有以下几个性能特点：1.高效筛分：振动筛采用振动力进行筛分，能够快速将物料筛分出所需要的颗粒大小，提高生产效率。

2.大处理量：通过合理设计振动筛的筛面面积和筛网孔径，可实现大处理量的筛分要求。

3.良好的适应性：振动筛能适应不同物料的筛分要求，通过更换不同尺寸的筛网可以满足不同颗粒大小的筛分需求。

4.易于维护：振动筛的结构相对简单，易于维护和清洗，减少停机时间，提高生产效率。

5.低噪音：振动筛采用振动力进行筛分，相对于传统的旋转筛分设备，其噪音较小，提供了更好的工作环境。
