箱变操作规程及常用问题解决方法

箱变的维护及常见故障处理箱变是将高低压一次设备、变压器、二次设备在工厂内集成在一个双层、密封、防腐、可移动的户外箱体内．本大对箱变的运行、巡视、维护及常见的规定作了较为详细的介绍。

箱变的全称是箱式变电站，是一种将电力变压器和高低压配电装置等组合在一个或几个柜体的，可以吊装运输的箱式电力设备。

由于它结构紧凑、外观整洁、移动安装方便、维护量小等特点，在铁路、工厂、城市的电网建设中被大量采用。

一、箱变的结构箱变的总体结构主要分为高压开关设备、变压器及低压配电装置三大部分。

根据系统需要，高压开关可选用六氟化硫或真空断路器、环网开关、负荷开关加熔断器。

还可在高压侧加装计量装置。

低压侧一般安装有总开关及分路馈线开关，也有的只安装馈线开关．向低压终端用户直接馈电。

还可装补偿电容器、计量装置等。

配电变压器一般选用油浸式或干式变压器。

高压开关设备所在的室一般称为高压室，变压器所在的室一般称为变压器室，低压配电装置所在的室称为低压室，这三个室在箱变中有“目”字型布置和“品”字型布置。

箱变是因由多件单独设备根据用户需要组合，因此有各种形式和功能，根据其结构的不同可分为美式箱式变和欧式箱式变。

我国的一般采用的是欧式箱变。

二，箱变的运行与维护（一）箱变运行的基本要求1.箱式设备放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内影响运行。

浇制混凝土平台时要留有空挡．便于电缆进出线的敷设。

2.箱体与接地网必须有两处可靠的连接，箱变接地和接零可共用一接地网，接地网一般在基础的四角打接地桩，然后连成一体。

3.箱式设备周围不能违章堆物，确保电气设备的通风及运行巡视需要，箱变以自然风循环冷却为主，变压器室门不应堵塞。

4.高压配电装置中的环网开关、变压器．避雷器等设备应定期巡视维护，发现缺陷及时整修，定期进行绝缘预防性试脸。

作时要正确解除机械连锁，并使用绝缘棒操作。

（二）箱变的巡视维护箱变应根据巡视维护周期进行定期巡视（每月不少于一次），测试电缆终端头连接处的温度，检查设备运行情况，必要时进行试脸。

箱式变电站操作规程标准箱式变电站是一种集变压器、开关设备和保护装置于一体的配电设备，其操作规程标准是为了保证运行安全、提高操作效率和保障设备寿命。

下面就为您介绍一份箱式变电站操作规程标准。

一、安全操作规定1. 操作人员必须通过相关培训并持有相应证书，了解变电站的原理和操作规程，并接受定期的培训和考试以保证操作水平。

2. 进入变电站工作时，须佩戴防护装备，如安全帽、安全鞋和防护手套等。

3. 所有的开关设备操作前，必须确保上锁、断电并贴上“禁止合闸”标志。

4. 切勿在设备运行或试验过程中随意触摸设备或摘取开关柜门盖板，防止触电或误动装置。

5. 禁止在设备周围堆放杂物或存放易燃、易爆物品，并要保持设备周围的清洁卫生。

二、操作流程规范1. 检查设备a. 检查箱式变电站的外观，确保无明显的机械损伤或外露的电线。

b. 检查设备运行状态，如设备背景噪音是否正常、各指示灯是否正常等。

2. 检查电源a. 确认供电线路的电源是否正常，开关是否处于断开状态。

b. 检查变电站外部的电缆连接是否牢固，无松动现象。

3. 开始操作a. 解锁开关，并将其定位到所需操作的位置。

b. 通过操纵开关按钮或旋转开关柄，将设备切换到所需的工作状态。

4. 检查工作状态a. 在切换工作状态后，密切注意设备运行情况，如设备的运行噪音、温度、压力等。

b. 检查各种仪表或显示屏上的数据，如电流、电压、检漏指示等是否正常。

5. 操作完成a. 当工作完成后，将开关复位并上锁，贴上“可合闸”标志。

b. 再次检查设备是否处于正常停机状态，无异响、漏电等异常情况。

c. 清理现场，将工具、设备等归位或存放到指定位置，并关闭门窗。

三、紧急情况处理1. 在出现火灾、短路、电气事故等紧急情况时，首先要确保自己的安全，然后立即向上级主管报告并采取必要的紧急措施。

2. 在紧急情况下，必要时可以使用灭火器材进行初级灭火，但要注意使用正确的灭火器材和灭火方法，防止事态扩大。

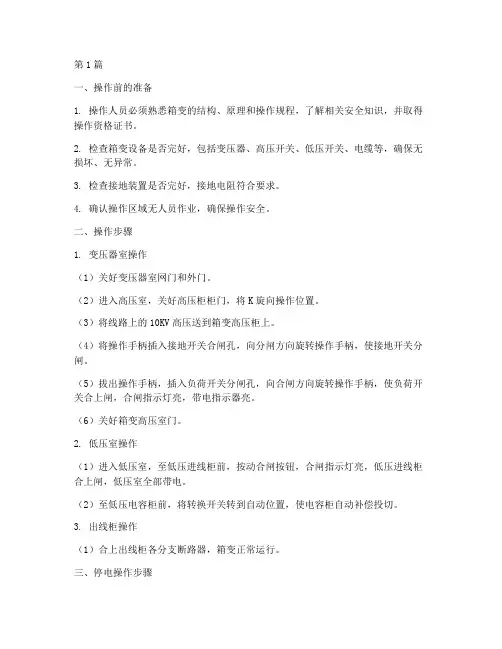

第1篇一、操作前的准备1. 操作人员必须熟悉箱变的结构、原理和操作规程，了解相关安全知识，并取得操作资格证书。

2. 检查箱变设备是否完好，包括变压器、高压开关、低压开关、电缆等，确保无损坏、无异常。

3. 检查接地装置是否完好，接地电阻符合要求。

4. 确认操作区域无人员作业，确保操作安全。

二、操作步骤1. 变压器室操作（1）关好变压器室网门和外门。

（2）进入高压室，关好高压柜柜门，将K旋向操作位置。

（3）将线路上的10KV高压送到箱变高压柜上。

（4）将操作手柄插入接地开关合闸孔，向分闸方向旋转操作手柄，使接地开关分闸。

（5）拔出操作手柄，插入负荷开关分闸孔，向合闸方向旋转操作手柄，使负荷开关合上闸，合闸指示灯亮，带电指示器亮。

（6）关好箱变高压室门。

2. 低压室操作（1）进入低压室，至低压进线柜前，按动合闸按钮，合闸指示灯亮，低压进线柜合上闸，低压室全部带电。

（2）至低压电容柜前，将转换开关转到自动位置，使电容柜自动补偿投切。

3. 出线柜操作（1）合上出线柜各分支断路器，箱变正常运行。

三、停电操作步骤1. 低压室操作（1）断开出线柜各分支断路器。

（2）至低压进线柜前，按动分闸按钮，合闸指示灯灭，分闸指示灯亮，低压进线开关断开。

2. 高压室操作（1）将操作手柄插入负荷开关合闸孔，向分闸方向旋转操作手柄，使负荷开关分闸，合闸指示灯灭，带电指示器灭。

（2）拔出操作手柄，插入接地开关分闸位置，向合闸位置旋转，使接地开关合闸。

四、注意事项1. 操作过程中，严格遵循“一人操作，一人监护”的原则。

2. 操作时，注意观察设备运行情况，发现异常立即停止操作，并向相关人员报告。

3. 操作完毕后，做好记录，关闭所有设备，确保安全。

4. 定期对箱变设备进行检查、维护，确保设备正常运行。

5. 操作人员应参加定期培训，提高操作技能和安全意识。

通过以上箱变操作规程的严格执行，可以确保箱变设备的安全稳定运行，为电力系统的安全提供有力保障。

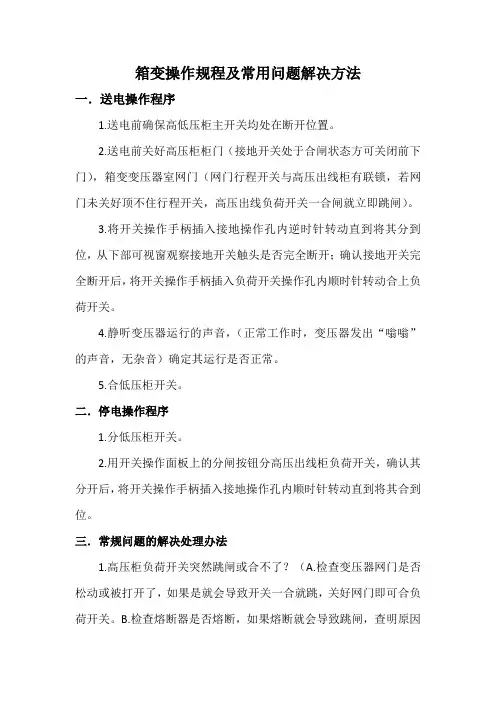

箱变操作规程及常用问题解决方法
一．送电操作程序
1.送电前确保高低压柜主开关均处在断开位置。

2.送电前关好高压柜柜门（接地开关处于合闸状态方可关闭前下门），箱变变压器室网门（网门行程开关与高压出线柜有联锁，若网门未关好顶不住行程开关，高压出线负荷开关一合闸就立即跳闸）。

3.将开关操作手柄插入接地操作孔内逆时针转动直到将其分到位，从下部可视窗观察接地开关触头是否完全断开；确认接地开关完全断开后，将开关操作手柄插入负荷开关操作孔内顺时针转动合上负荷开关。

4.静听变压器运行的声音，（正常工作时，变压器发出“嗡嗡”的声音，无杂音）确定其运行是否正常。

5.合低压柜开关。

二．停电操作程序
1.分低压柜开关。

2.用开关操作面板上的分闸按钮分高压出线柜负荷开关，确认其分开后，将开关操作手柄插入接地操作孔内顺时针转动直到将其合到位。

三．常规问题的解决处理办法
1.高压柜负荷开关突然跳闸或合不了？（A.检查变压器网门是否松动或被打开了，如果是就会导致开关一合就跳，关好网门即可合负荷开关。

B.检查熔断器是否熔断，如果熔断就会导致跳闸，查明原因
后更换熔管即可合负荷开关。

C.变压器温度过高，高温跳闸，打开变压器室门即可查看，如果是则需要查明原因，然后才能合负荷开关。

）
2.低压开关合不了闸？（A.如果是在使用过程中突然跳闸，检查控制器上复位红按钮是否弹出，如果弹出则是故障跳闸，查明原因后按下复位按钮后即可合闸。

B.储能电机未储能，检查仪表室的控制开关是否跳闸，如果是，合上控制开关储能电机就会自动储能；要是控制开关都在合闸位置还是不能储能，可进行手动储能，然后合上开关）。

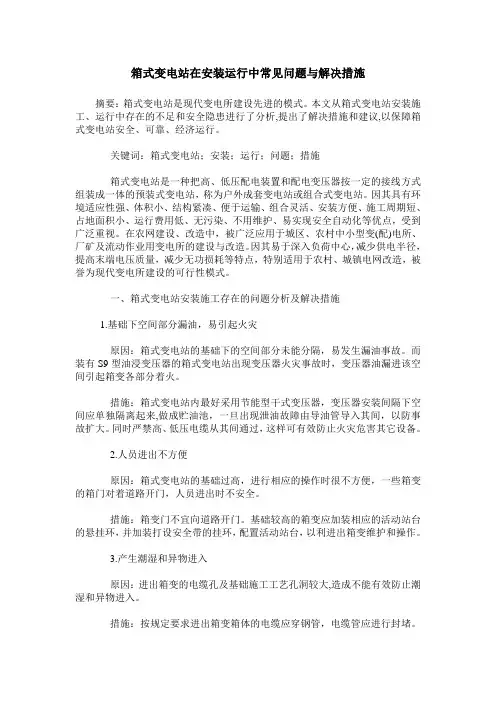

箱式变电站在安装运行中常见问题与解决措施摘要：箱式变电站是现代变电所建设先进的模式。

本文从箱式变电站安装施工、运行中存在的不足和安全隐患进行了分析,提出了解决措施和建议,以保障箱式变电站安全、可靠、经济运行。

关键词：箱式变电站；安装；运行；问题；措施箱式变电站是一种把高、低压配电装置和配电变压器按一定的接线方式组装成一体的预装式变电站，称为户外成套变电站或组合式变电站。

因其具有环境适应性强、体积小、结构紧凑、便于运输、组合灵活、安装方便、施工周期短、占地面积小、运行费用低、无污染、不用维护、易实现安全自动化等优点，受到广泛重视。

在农网建设、改造中，被广泛应用于城区、农村中小型变(配)电所、厂矿及流动作业用变电所的建设与改造。

因其易于深入负荷中心，减少供电半径，提高末端电压质量，减少无功损耗等特点，特别适用于农村、城镇电网改造，被誉为现代变电所建设的可行性模式。

一、箱式变电站安装施工存在的问题分析及解决措施1.基础下空间部分漏油，易引起火灾原因：箱式变电站的基础下的空间部分未能分隔，易发生漏油事故。

而装有S9型油浸变压器的箱式变电站出现变压器火灾事故时，变压器油漏进该空间引起箱变各部分着火。

措施：箱式变电站内最好采用节能型干式变压器，变压器安装间隔下空间应单独隔离起来,做成贮油池，一旦出现泄油故障由导油管导入其间，以防事故扩大。

同时严禁高、低压电缆从其间通过，这样可有效防止火灾危害其它设备。

2.人员进出不方便原因：箱式变电站的基础过高，进行相应的操作时很不方便，一些箱变的箱门对着道路开门，人员进出时不安全。

措施：箱变门不宜向道路开门。

基础较高的箱变应加装相应的活动站台的悬挂环，并加装打设安全带的挂环，配置活动站台，以利进出箱变维护和操作。

3.产生潮湿和异物进入原因：进出箱变的电缆孔及基础施工工艺孔洞较大,造成不能有效防止潮湿和异物进入。

措施：按规定要求进出箱变箱体的电缆应穿钢管，电缆管应进行封堵。

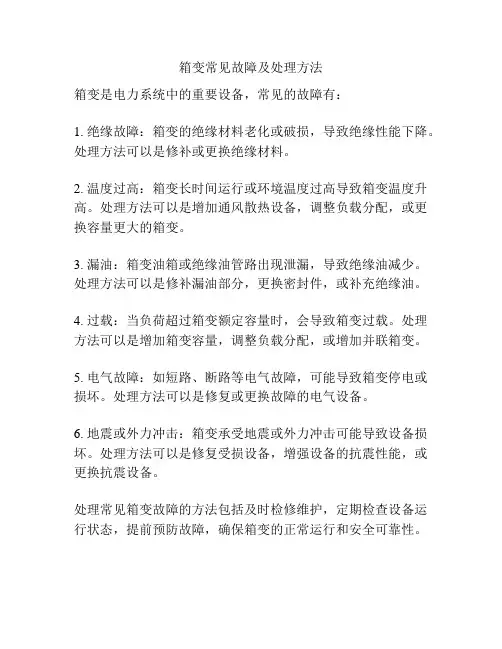

箱变常见故障及处理方法
箱变是电力系统中的重要设备，常见的故障有：
1. 绝缘故障：箱变的绝缘材料老化或破损，导致绝缘性能下降。

处理方法可以是修补或更换绝缘材料。

2. 温度过高：箱变长时间运行或环境温度过高导致箱变温度升高。

处理方法可以是增加通风散热设备，调整负载分配，或更换容量更大的箱变。

3. 漏油：箱变油箱或绝缘油管路出现泄漏，导致绝缘油减少。

处理方法可以是修补漏油部分，更换密封件，或补充绝缘油。

4. 过载：当负荷超过箱变额定容量时，会导致箱变过载。

处理方法可以是增加箱变容量，调整负载分配，或增加并联箱变。

5. 电气故障：如短路、断路等电气故障，可能导致箱变停电或损坏。

处理方法可以是修复或更换故障的电气设备。

6. 地震或外力冲击：箱变承受地震或外力冲击可能导致设备损坏。

处理方法可以是修复受损设备，增强设备的抗震性能，或更换抗震设备。

处理常见箱变故障的方法包括及时检修维护，定期检查设备运行状态，提前预防故障，确保箱变的正常运行和安全可靠性。

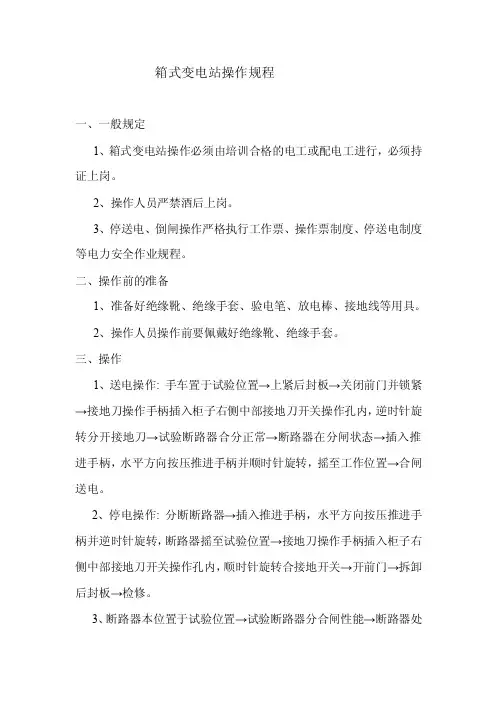

箱式变电站操作规程一、一般规定1、箱式变电站操作必须由培训合格的电工或配电工进行，必须持证上岗。

2、操作人员严禁酒后上岗。

3、停送电、倒闸操作严格执行工作票、操作票制度、停送电制度等电力安全作业规程。

二、操作前的准备1、准备好绝缘靴、绝缘手套、验电笔、放电棒、接地线等用具。

2、操作人员操作前要佩戴好绝缘靴、绝缘手套。

三、操作1、送电操作: 手车置于试验位置→上紧后封板→关闭前门并锁紧→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，逆时针旋转分开接地刀→试验断路器合分正常→断路器在分闸状态→插入推进手柄，水平方向按压推进手柄并顺时针旋转，摇至工作位置→合闸送电。

2、停电操作: 分断断路器→插入推进手柄，水平方向按压推进手柄并逆时针旋转，断路器摇至试验位置→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，顺时针旋转合接地开关→开前门→拆卸后封板→检修。

3、断路器本位置于试验位置→试验断路器分合闸性能→断路器处于分闸状态→抽出推进摇把（框架下部）→插入推进孔→顺时针旋转断路器至工作位置→按合闸按钮合断路器。

4、低压柜停电操作：分断路器→断路器推进手柄逆时针旋转→断路器至分离位置（进线，母联柜固有电气联锁断路器摇至试验位置即可）。

韩非子名言名句大全，韩非子寓言故事,不需要的朋友可以下载后编辑删除！！1、千里之堤，毁于蚁穴。

——《韩非子·喻老》2、华而不实，虚而无用。

——《韩非子·难言》3、欲速则不达。

——《韩非子·外储说左上》4、不吹毛而求小疵。

——《韩非子·大体》5、胜而不骄，败而不怨。

——《商君书·战法》6、民之性，饥而求食，劳而求快，苦则求乐，辱则求荣，生则计利，死则虑名。

7、以子之矛，攻子之盾。

——《韩非子·难一》8、欲成其事，先败其事。

9、道私者乱，道法者治。

10、巧诈不如拙诚，惟诚可得人心。

——《韩非子·说林上》11、塞翁失马，焉知非福。

干式箱式变压器操作规程干式箱式变压器是一种常用的变压器设备，操作规程对于确保设备的安全运行和人员的安全非常重要。

以下是干式箱式变压器操作规程的内容，共计1200字。

一、安全准备工作1. 操作人员应熟悉干式箱式变压器的基本性能、结构和工作原理，并具备一定的电气知识。

2. 操作人员要熟悉变压器区域的电气设备布局和相关安全规定，了解紧急停电的方式和操作步骤。

3. 变压器的安全防护措施必须到位，包括防护罩、漏电保护器等。

二、设备操作1. 操作人员要定期检查变压器的设备状态，如外观、温度、绝缘电阻等，发现异常及时处理并报告维修人员。

2. 在操作变压器前，必须先检查是否有被禁止操作的标示，如变压器正在维修或保养中。

3. 操作人员要按照变压器的额定电压和额定频率进行操作，严禁超过设备的额定工作条件使用。

4. 操作人员要严禁擅自更改变压器的接线方式和设备参数。

三、开机操作1. 在开机前，操作人员应检查变压器周围是否有可燃物，如有必须及时清除。

2. 检查变压器线路是否正常连接，各种保护装置是否闭合。

3. 在开机前，应检查变压器是否放电，如有必要可通过自耦变比测量方法进行放电操作。

4. 操作人员应根据变压器额定电压调节切换变压器的输出电压。

四、运行操作1. 在变压器运行过程中，应密切观察设备状态，如发现过热、漏电、异响等异常情况，应立即停机检修。

2. 定期对变压器进行绝缘检测，维护工作人员应按照规定的绝缘检测标准进行测试。

3. 在变压器运行过程中，严禁局部通电，必须保证设备整体通电。

五、停机操作1. 在停机前，应先切断变压器的电源，并确保设备已经停止运行。

2. 应按照规定的程序进行停机操作，如有特殊情况需要紧急停机，操作人员必须立即切断电源。

3. 停机后，应检查变压器的绝缘电阻，并记录相关数据。

六、维护保养1. 定期对变压器进行清洁工作，特别是保持变压器的散热片清洁，确保良好的散热效果。

2. 定期对变压器进行绝缘检测和维修，维修工作必须由合格的维修人员进行。

箱式变电站操作规程箱式变电站操作规程一、目的和适用范围为了规范和标准化箱式变电站的操作，保证变电站的正常运行与安全，特制定本操作规程。

适用于所有使用箱式变电站的工作人员。

二、安全注意事项1. 工作人员必须正确佩戴劳动防护用具，包括帽子、手套、防护鞋等。

2. 箱式变电站入口必须保持畅通，不能有杂物堆放。

3. 操作时必须使用正确的工具，禁止使用损坏或不适用的工具。

4. 操作人员必须熟悉箱式变电站的结构、性能和使用方法，了解各个设备的安全操作程序。

5. 高压设备的接线部分必须绝缘，禁止使用损坏的绝缘设备。

6. 操作过程中不得擅自更改箱式变电站的内部设备。

7. 禁止在无人监测的情况下进行操作。

8. 操作完成后，必须关闭电源，抽象钥匙，断开所有外部设备，并清理操作区域。

三、操作程序1. 开启箱式变电站操作人员先检查周围环境，确认安全后，将钥匙插入箱式变电站的主控锁，逆时针旋转，打开闭锁状态。

然后，将箱式变电站门打开，检查内部设备的正常情况。

2. 开启主开关确认箱式变电站的主开关处于关闭状态后，操作人员顺时针旋转主开关手柄，将主开关打开，此时箱式变电站开始供电。

3. 连接外部设备将需要供电的外部设备正确接入箱式变电站的开关控制台，确保连接牢固。

4. 监测电流和电压值打开箱式变电站的控制室门，通过电流表和电压表检测所有设备的电流和电压值，确保在正常范围内。

如有异常情况，应及时采取措施排除故障。

5. 完成操作后关闭箱式变电站操作人员将外部设备从箱式变电站中断开，确保安全后，顺时针旋转主开关手柄，将主开关关闭。

然后关闭箱式变电站的控制室门。

最后，将钥匙插入主控锁，顺时针旋转，关闭并闭锁箱式变电站。

四、操作常见故障排除1. 设备无法启动：检查箱式变电站主开关是否打开，以及外部设备是否正确连接。

2. 电流或电压值异常：检查所有设备的接线是否松动或损坏，并检查变电站内部绝缘是否完好。

3. 触电：在操作过程中如遇触电情况，操作人员应立即停止操作，用干燥的绝缘材料隔离电源并寻求帮助。

箱式变电站高压柜操作规程
一、送电操作程序
1、关闭柜门。

2、柜门联锁分闸：将操作手柄插入右上部柜门联锁开关操作孔内，逆时针转动即可分闸。

3、负荷开关分闸：将操作手柄插入负荷开关操作孔内，逆时针转动即可合闸；按下面板上绿色合闸电动按钮，合闸后面板合闸指示红灯亮。

二、停电操作程序
1、负荷开关分闸：按下面板上红色分闸按钮，分闸后面板上绿色指示灯亮；将操作手把插入负荷开关操作孔内，顺时针转动即可分闸。

2、观察开关隔离断口分开，确认回路不带电。

3、柜门联锁合闸：将操作手柄插入面板右上部柜门联锁开关操作孔内，逆时针转动即可合闸。

三、使用注意事项
1、带电显示器显示的为进线电压。

2、不准强力撬门否则会损坏设备且危及人身安全。

3、本设备的运行和维护必须有专业电气工程技术人员进行操作。

箱式变电站操作规程标准箱式变电站操作规程标准一、总则箱式变电站是一种集电力变压器、高压配电设备、低压配电设备及配电自动装置等于一体的低压配电及短电源供电设备。

为确保箱式变电站的安全运行，制定本操作规程。

二、安全责任1. 变电站经理对箱式变电站的运行安全负有直接责任，应负责制定、组织实施相关安全管理制度，确保变电站的安全和稳定运行。

2. 所有参与箱式变电站操作的人员都应遵守操作规程，按照规定的流程和方法进行操作，保证操作的安全和正确性。

三、人员管理1. 变电站经理应对箱式变电站的工作人员进行定期培训，确保其熟悉操作流程和安全要求。

2. 所有操作人员必须经过合格的培训并取得合格证书方可上岗。

3. 严禁酒后操作，操作人员必须保持清醒的状态。

四、设备管理1. 箱式变电站开关、仪表等设备应进行定期维护和检查，确保其正常工作。

2. 箱式变电站的电源供应和电缆接触应检查齐全并严格按照安全规范进行接线。

3. 箱式变电站的防火设施和灭火器材应保持完好，并定期进行检查和维护。

五、操作流程1. 开机操作（1）确认变电站的电源供应和电缆接线是否正常。

（2）检查箱式变电站的开关、仪表等设备是否正常。

（3）按照开机操作流程，操作开关和控制设备。

（4）等待一段时间，确认开机操作是否成功。

2. 停机操作（1）确认变电站的负载情况，并断开负载。

（2）按照停机操作流程，操作开关和控制设备。

（3）等待一段时间，确认停机操作是否成功。

3. 紧急处理（1）在发生紧急情况时，立即按照紧急处理流程进行操作。

（2）如发现重大故障或危险情况，应立即报告上级，并采取必要的紧急措施。

六、安全措施1. 操作人员必须严格遵守安全操作规程，不得违章操作，不得擅自改变配电线路。

2. 每次操作前，都要检查设备的运行状态和接线是否正常，确保操作的安全性。

3. 操作过程中，应保持思维集中，注意观察设备运行情况，如发现异常，应及时处理或报告上级。

4. 操作结束后，应及时关闭和保护设备，并进行必要的记录和检查。

精选全文完整版（可编辑修改）
10KV箱式变电站停送电操作规程
1.停电操作顺序
1.1当线路停电时，按以下停电操作顺序进行操作。

1.2 高压柜停电的程序：先分断路器→把手柄旋至分断闭锁装置位置→分下隔离→分上隔离→合接地刀闸→进行闭锁。

1.3 停电完毕后必须在负荷开关（隔离开关）操作手柄上悬挂“禁止合闸，有人作业”标识牌，并通知调度室，做好记录，停电操作必须严格执行“手指口述”安全确认法进行操作。

2.送电操作顺序
2.1进行送电操作时必须要确认该线路上无工作人员，确认无误后，方可按规定程序送电。

2.2操作中有疑问时，不准擅自更改操作记录和操作票，必须向当班调度员报告，弄清楚后在进行操作。

2.3 倒闸操作时操作人要填写操作票，每张操作票只准填写一项操作任务，操作票用钢笔或圆珠笔填写，且字迹工整清晰。

2.4送电的操作顺序如下
高压柜送电的操作顺序：打开闭锁→手柄旋至工作位置→分开接地刀闸→合上隔离→合下隔离→合断路器。

3.停送电操作注意事项
3.1 操作人员必须熟悉供电系统图及供电设备状态。

3.2 停电、送电、倒闸操作，必须服从调度的统一指挥，得到准确命令和许可后，方可进行。

停送电前必须听清命令并准确找对所停送电开关（设备序号和所控制区域名称）。

3.3操作时严格执行停送电操作规程，必须戴绝缘手套，穿绝缘靴或站在绝缘台上操作。

操作时一人监护，一人操作。

箱式变电站常见问题及改造方案1 箱式变电站概述1.1箱式变电站作用箱式变电站是一种适用于居民住宅小区、商业区、绿化区的户外紧凑型配电设备。

它是一种把高低压配电装置和配电变压器按一定的接线方式组装成一体的预装式变电站，称为户外成套变电站或组合式变电站。

因其具有环境适应性强、体积小、结构紧凑、便于运输、组合灵活、安装方便、施工周期短、占地面积小、运行费用低、无污染、免维护、易实现安全自动化等优点，受到广泛重视。

被广泛应用于城区、农村中小型变（配）电所、厂矿及流动性作业用的变电所的建设与改造。

因其易于深入负荷中心，减少供电半径，提高末端电压质量，减少无功损耗等特点，特别适用于农村，城镇电网改造，被誉为现代变电所建设的可行性模式。

1.2箱式变电站特点箱式变压器分欧式（European style）和美式（American style），美式体积小，负荷能力较低，供电可靠性不高，欧式体积较大，负荷能力与供电可靠性都比美式强，在我国一般用的都是欧式箱变。

箱式变压器并不只是变压器，它相当于一个小型变电站，属于配电站，直接向用户提供电源。

包括高压室，变压器室，低压室；高压室就是电源侧，一般是35千伏或者10千伏进线，包括高压母排、断路器或者熔断器、电压互感器、避雷器等，变压室里都是变压器是箱变的主要设备，低压室里面有低压母排、低压断路器、计量装置、避雷器等，从低压母排上引出线路对用户供电。

我厂的箱变以技术先进安全可靠、自动化程度高、工厂预制化、组合方式灵活、投资省见效快、占地面积小和外形美观等特点，近些年来行成供不应求之势。

210kV箱式变电站运行中存在的问题2.1散热和增容问题由于箱式变电站本身具备体积小的特点，受其影响，变压器室所占的体积也较小。

但是由于箱式的结构紧凑，狭小的空间给箱体的散热造成了很大的不便。

这主要表现在两方面。

首先，夏季全国普遍高温，箱体过高的温度本身就对限压器的运作造成影响。

再加上箱体本身工作时散热的热量，变压器工作环境的温度较高，很大程度影响变压器的运行。

箱变操作流程及注意事项箱变操作是指对电力系统中的箱式变电站进行操作、检修、维护等工作的过程。

箱变操作涉及到高压电气设备，因此操作人员必须具备一定的专业知识和技能，并严格按照操作规程进行操作。

下面将详细介绍箱变操作的流程和注意事项。

一、箱变操作流程1. 准备工作：操作人员在操作箱变前必须做好准备工作，首先要了解箱变的基本情况，包括箱变的型号、容量、运行情况等。

然后要检查箱变的设备运行情况，包括高压侧和低压侧设备的状态、温度、压力等。

最后要检查操作所需要的工具和设备是否齐全、合格。

2. 操作前确认：在操作箱变前，操作人员必须与监护人员进行确认，确保操作所需的电源已经切断，并且已经采取了相应的安全措施。

同时还要对操作区域进行隔离措施，以免他人进入。

3. 操作步骤：操作箱变的具体步骤包括开关操作、仪表读数记录、设备检查等。

首先要按照规程操作开关，确保开关的位置正确。

然后要记录重要的仪表读数，如电流、电压、温度等，以便于后续的分析和判断。

接下来要检查箱变的设备运行情况，包括高压侧和低压侧设备的状态、温度、压力等，发现异常情况要及时处理。

4. 操作结束：操作人员在操作完箱变后，要进行收尾工作。

主要包括关闭开关、整理工具、清理现场等。

同时还要及时向监护人员报告操作情况，并将记录的数据整理归档。

二、箱变操作注意事项1. 安全第一：箱变操作涉及到高压电气设备，操作人员必须时刻将安全放在第一位。

在操作前要确认设备已切断电源，并采取相应的安全措施。

操作过程中要穿戴好防护用具，注意电气设备周围的环境，防止触电和短路事故的发生。

2. 严格按照规程操作：箱变操作必须按照相关的规程和操作手册进行，不得随意操作。

操作人员要熟悉相关的操作规程和要求，并严格执行，以确保操作的准确性和安全性。

3. 细心观察：在操作箱变过程中，操作人员要时刻观察设备的运行情况，特别是一些重要的参数和指示灯的状态。

发现异常情况要及时处理，不能忽视。

同时还要根据仪表读数和设备状态来判断设备的工作情况，发现问题要及时报告。

箱式变电站操作规程一、送电前操作注意事项及流程1、先检查各个室，高、低压所有开关必须是断开状态，接地开关是否分闸。

2、检查进出线电缆螺丝是否有松动现象，高压柜熔断器是否安装正确。

确认进线无电情况下操作3-5次负荷开关，避免送电时出现空合闸现象。

3、高低压各个母线接点及结构螺丝是否有松动现象，所有导线是否压接牢固。

4、变压器室的检查，高低压端子是否有螺丝松动现象。

若是油变打开压力释放阀，确认油位是否正常，有无渗油现象。

检查变压器的外壳和铁芯接地是否良好。

若是干变检查变压器高低压引线及边接有无损坏或松动，产品外观是否有异物、灰尘。

5、各个室的照明灯是否有脱落现象，变压器分接位置调整好，具体分接看头次送电电压指示，或依据外网电压及用户要求调整。

6、确认网门行程良好，并在送电前关好网门以免出现高压合不上闸的情况。

二、送电操作1、准备工作做好后，在外网电送至进线柜后观察进线带电显示器是否正常。

2、在用户或者电业局人员确认可以送电后，先合闸高压进线 →出线柜接地开关必须分闸后在合闸负荷开关 → 变压器带电运行正常后（最好观察、声响3-5分钟） → 观察低压进线柜电压表是否正常，有无缺相。

→ 合闸低压主进开关 → 合闸出线（低压馈出回路一般多由用户自行合闸） → 电容柜（投切转换，控制器均应打到制动位置）。

停电操作1、先停低压出线回路，再停电容补偿回路。

低压主进开关。

2、再停高压变压器出线负荷开关后，一定要把接地开关合上闸。

3、再停高压进线柜。

配合电业局挂表部分1、先按图纸校线。

（我方的准备工作）2、积极配合电业局挂表人员，挂好表后一定要把接线盒连接环脱开。

3、送电后要检查高低压电度表是否运行正常，有无逆相序现象，卡表是否充值。

4、负控部分要按要求校线，最好能申请用户做一次传动试验，以免送电后出现异常，难以排查。

5、如遇我方图纸与用户地区要求不符合的情况及时做好记录，并及时反馈给公司商务部。

变压器停送电的操作顺序一、主变压器停电操作的顺序是:停电时先停负荷侧，后停电源侧，送电操作顺序是，先送电源侧，再送负荷侧。

箱式变压器操作规程箱式变压器操作规程1. 一般规定箱式变压器是一种特殊的变压器，具有结构紧凑、配套设备齐全、安全可靠等特点。

为了正确、有效地使用箱式变压器，必须制定相应的操作规程，并按照规程进行操作。

2. 变压器接地箱式变压器必须进行良好的接地，确保安全运行。

在接地时，应先检查接地装置和接地线的接地情况，确保接地装置和接地线没有断裂或损坏。

然后将接地线连接到变压器的接地螺栓上，确保接地线与接地螺栓紧密接触，防止出现松动或断开的情况。

3. 电源连接在使用箱式变压器前，应将电源线正确连接到变压器的输入端子上。

在连接之前，应检查电源线和接线端子的绝缘情况，确保没有损坏或破损。

在连接时，应将电源线正确插入变压器的输入端子中，并确保插头连接牢固，防止出现松动或脱落的情况。

4. 箱式变压器操作在操作箱式变压器时，应按照以下步骤进行操作：4.1 先打开变压器的控制开关，将变压器的输出电源接通。

4.2 然后按照需要将变压器的输出电压调整到适当的值。

4.3 在调整电压值时，应缓慢操作，逐步调整，避免突然转动或调整过大，以防止对设备和人员产生不良影响。

4.4 在变压器工作过程中，应密切关注变压器的运行状态，如有异常情况应及时停机检修。

4.5 在关闭变压器时，应先将变压器的控制开关关闭，然后将电源线与输入端子分离。

5. 变压器维护箱式变压器使用一段时间后，需要进行定期的维护保养。

在维护时，应按照以下步骤进行操作：5.1 先将变压器的电源切断，确保安全。

5.2 清洁变压器外壳和散热器，防止灰尘和污物堆积。

5.3 检查变压器的连接线和接线端子，确保没有松动或脱落的情况。

5.4 检查变压器的绝缘情况，如发现绝缘有损坏或老化，应及时更换。

5.5 检查变压器的工作温度，如发现温度过高，应及时停机检修。

6. 紧急处理在使用箱式变压器过程中，如果遇到紧急情况，应立即切断电源并采取相应的紧急处理措施，以防止事故的发生和扩大。

7. 安全操作使用箱式变压器时，应始终保持警觉，做到安全第一。

箱式变电站安全技术操作规程1、使用：（1）投入运行前需检查项目①检查漆膜有无剥落，成套装置内是否清洁；②操作机构是否灵活；③主要电器的通断是否可靠、正确；④仪表与互感器的变化及接线极性是否正确；⑤电器辅助接点的通断是否可靠、正确；⑥所有电器安装紧固件是否旋紧，电器安装是否牢固、可靠；⑦所有母线是否连接良好；⑧电器整定值是否符合要求，熔断器是否正确；⑨表计及继电器的动作是否准确无误；⑩主回路及辅助回路的电气接点是否符合电气原理图的要求；11控制变压器室的温度指示控制仪是否已调到变压器室允许使用温度，变○压器允许使用温度为50℃；12油浸式变压器在运行前必须拆除压力释放阀保险盖。

○（2）将所有可以开启的门关闭。

（3）闭合6KV电源后观察指示仪表的工作情况，若正常即可投入运行。

2、维护：（1）变电站所有元件按相关规定要求进行维护；（2）若采用油浸式变压器，在投入运行中每年应按规定至少进行一次抽样分析；（3）运行中的高压侧负荷开关开断次数达到规定数后，应检查触头接触情况和灭弧装置是否正常，若发现有异常变化应及时检修或调换；（4）低压开关设备若自动跳闸后，应检查和分析故障原因，待故障排除后方能重新合闸投入运行；（5）避雷器应在每年雷雨季节前后进行一次预防性能试验。

3、注意事项：（1）箱变底部和基础结合处，需用水泥沙浆抹封，以防水进入电缆室；（2）电缆进入套管其缝隙必须密封，以防小动物、水进入；（3）每隔半年停电对箱变内部进行一次清扫。

发电机安全技术操作规程安全注意事项：1、发电机由专人操作管理，在使用前应详细阅读说明书。

2、发电机使用前一定要装满机油。

3、发电机必须安装在通风良好的地方，因发电机排出的气体有毒。

4、给发电机加油时要先关闭发电机，加油时切勿吸烟，并远离火种，切勿使燃油溢出或洒漏在发动机及消音器上，若不注意吞喝燃油，吸入燃油废气，或不慎弄进眼睛，请立即求医救治，若有燃油洒在皮肤或衣物上，务请立即更衣并用肥皂清洗，在操作或移动发电机时应保持发电机垂直，否则会漏油5、发电机放置在行人及儿童无法触及的地方。

箱变常见故障处理培训一、箱变常见故障及其处理方法1. 箱变温升过高箱变温升过高可能是由于负载过重、冷却系统故障等原因导致的。

处理方法为及时检查箱变负载情况，合理分配负载，确保箱变正常运行；同时检查冷却系统，确保冷却效果良好，及时清理散热器等。

2. 箱变漏油箱变漏油可能是由于密封件老化、油箱损坏等原因导致的。

处理方法为及时更换密封件，修复或更换损坏的油箱，确保箱变油封良好，防止漏油现象的发生。

3. 箱变绝缘击穿箱变绝缘击穿可能是由于绝缘材料老化、污秽等原因导致的。

处理方法为定期进行箱变绝缘检测，及时更换老化的绝缘材料，清洗污秽的部位，确保箱变绝缘良好，防止击穿事故的发生。

4. 箱变短路箱变短路可能是由于设备老化、外界灾害等原因导致的。

处理方法为及时检查箱变设备，定期进行维护保养，确保设备工作正常；同时加强防雷防灾意识，防止外界灾害对箱变的影响。

5. 箱变过载箱变过载可能是由于负荷突增、设备故障等原因导致的。

处理方法为及时监测负荷情况，合理分配负荷，避免过载现象的发生；同时定期检查设备，确保设备工作正常，避免设备故障引起的过载现象。

二、箱变故障处理的注意事项1. 安全第一在处理箱变故障时，要始终将安全放在第一位，严格按照操作规程进行操作，佩戴好个人防护用具，确保自身安全。

2. 熟悉箱变结构和工作原理在处理箱变故障之前，要对箱变的结构和工作原理有一定的了解，以便更好地判断故障原因和采取正确的处理方法。

3. 及时排除故障一旦发现箱变故障，要及时进行排查和处理，不能拖延，以免故障扩大，影响电力系统的正常运行。

4. 定期检查和维护定期对箱变进行检查和维护，及时发现潜在故障隐患，进行修复和更换，确保箱变设备的正常运行。

5. 加强人员培训对箱变维护人员进行培训，提高其故障处理能力和安全意识，确保他们能够正确处理箱变故障并保证自身安全。

总结：通过本文的介绍，我们了解到了箱变常见故障的处理方法和注意事项。

在处理箱变故障时，我们要始终将安全放在第一位，熟悉箱变的结构和工作原理，及时排除故障，定期检查和维护，加强人员培训。

箱式变电站操作规程
《箱式变电站操作规程》
一、箱式变电站的操作人员必须遵守以下规程：
1. 在操作箱式变电站前，必须进行相关专业培训，并持有相应的操作证书。

未经培训和证书的人员不得擅自操作箱式变电站。

2. 在进行操作前，必须检查箱式变电站的运行状态和设备是否完好，确保安全可靠。

3. 操作人员必须穿着符合安全要求的工作服装和防护用具，如安全帽、绝缘手套等，并确保工作场所的清洁和整洁。

4. 在操作过程中，必须严格按照操作流程和标准操作程序进行，不得擅自改变操作方式或忽略安全规定。

5. 在开关操作时，必须确保相关设备处于断开状态，避免误操作造成安全事故。

6. 操作人员必须熟知箱式变电站的各项设备和设施的性能和使用方法，能够正确操作和应对各种突发情况。

7. 操作人员必须随时保持警惕，注意观察箱式变电站的运行情况，发现异常状况及时报告并采取相应的措施。

8. 在操作结束后，必须对箱式变电站进行检查和清理工作，及
时记录操作情况，做好交接工作。

以上规程是对箱式变电站操作人员的基本要求，每位操作人员都必须严格遵守，确保箱式变电站的安全运行。

10KV箱变安全操作规程
一、操作前准备
1、穿工作服并根据工作要求准备必要的绝缘工具如绝缘鞋、绝缘手套、验电器等。

2、根据交接班本班设备运行情况听从调度或机电负责人命令做好操作准备。

二、操作
1、接受调度或机电负责人命令做好原始记录在受令人复诵无误后执行。

2、倒闸操作必须执行1人操作、1人监护，重要的或复杂的倒闸操作，由值班
负责人监护由熟练的值班员操作。

3、倒闸操作时操作人要填写操作票，每张操作票只准填写一个操作任务，用钢
笔或圆珠笔填写，且字迹工整清晰。

4、操作要严肃认真、禁止做与操作无关的任何工作。

5、操作中有疑问时，不准擅自更改操作记录和操作票，必须向当班调度或机电
负责人报告弄清楚后再进行操作。

6、用绝缘棒分合开关或经传动杆机构分合开关时，均应戴绝缘手套、穿绝缘靴
或站在绝缘台上。

雨天在室外操作高压设备时绝缘棒应有防雨罩，雷雨天气禁止倒闸操作。

7、操作高压开关应按规定顺序操作。

8、维修工作或处理事故时，值班员应依次做如下工作：
（1）、停电（2）、验电（3）、放电（4）、装设接地线(5)、悬挂标志牌和装设遮栏。

9、发生人身触电及设备事故时，可不经许可即断开有关设备的电源，但断电后
必须立即向调度及有关领导汇报。

10、要求及时、清晰、完整、正确地填好各种记录，并将工具、记录及其它用品
摆放整齐。

巡视室内外，对未完成的工作做详细记录，并向接班人交待
清楚。

- 1 -。
