下载文档原格式
煤系高岭土改性许永摘要：本文叙述了目前国内关于煤系高岭土的应用领域，简要介绍了国内关于煤系高岭土改性的方法，以及改性后在复合材料领域的应用。
同时也提出了煤系高岭土改性中所注意的问题，以及解决方法。
煅烧高岭土的主要应用领域是油漆、涂料、造纸、橡胶和塑料制品、电缆、陶瓷等，其中油漆涂料和造纸是国内优质煅烧高岭土最主要的消费领域，分别占国内超细、高白度优质煅烧高岭土消费量的60%和30%左右。
优质煅烧高岭土作为造纸涂料主要用于铜版纸、涂布白纸板、轻量涂布纸、玻璃纸等。
尽管在造纸领域高岭土面临碳酸钙强有力的竞争，但是在造纸涂料市场，优质高岭土（含优质煅烧高岭土）仍占重要地位[1]。
目前，国内优质高岭土的进口量仍很大，所以我们通过对煅烧后的煤系高岭土进行改性处理，来补充我国优质高岭土的不足。
对煅烧高岭土进行表面改性，主要是改变高岭土粉体颗粒界面的性质，改善煅烧高岭土与有机高分子材料的亲合性以及提高在有机高分子材料中的分散性，增强产品的多种性能，还可以增加煅烧高岭土的填加量，从而能够降低产品的成本。
因此煅烧高岭土的表面改性是一种非常重要的深加工手段，也是扩大煅烧高岭土应用领域和提高有机高分子制品质量的一条十分有效的途径。
这对扩展煤系高岭土的应用领域,充分、合理利用我国高岭土资源,加快我国经济发展有着重要的意义。
1煤系高岭土的改性方法煤系煅烧高岭土的表面改性是根据应用的需要，将其表面原有的物理化学性质进行改变。
即是利用表面化学的方法，将有机物分子的官能团在煅烧高岭土颗粒表面产生吸附作用或化学反应，对颗粒表面进行包覆，使煅烧高岭土的表面有机化，便于与有机高分子材料的结合。
煅烧高岭土进行表面改性所用的改性药剂主要由硅烷偶联剂（橡胶、塑料农用薄膜、高压电缆绝缘材料等），有机硅（如用作低压电线电缆填料等）、高级脂肪酸及其盐（如硬脂酸活硬脂酸钠）、有机酸（如用于尼龙填料）、有机铵盐类聚合物（如用于涂料中）以及复合型改性剂等。
２７２ ＮＡＩＨＵＯＣＡＩＬＩＡＯ／耐火材料２０２１／３ ｈｔｔｐ：／／ｗｗｗ．ｎｈｃｌ．ｃｏｍ．ｃｎ煤系高岭土在耐火材料中的应用周丽１） 冯琦１） 李远兵２） 李永全３） 柴俊兰３）１）湖南超牌科技有限公司 湖南长沙４１００１５２）武汉科技大学 湖北武汉４３００８１３）中国耐火材料行业协会 北京１００７３０摘 要：针对我国优质高铝原料日益稀缺的现状，简要概述了高岭土资源的全球分布及我国的资源特色，重点阐述了煤系高岭土在耐火材料中的应用，如制备Ａｌ２Ｏ３－ＳｉＯ２系耐火原料、轻质／半轻质隔热耐火制品和不定形耐火材料等。
并指出了煤系高岭土的发展方向，期望为煤系高岭土在耐火材料行业的研究和综合利用提供参考。
关键词：煤系高岭土；Ａｌ２Ｏ３－ＳｉＯ２系耐火原料；莫来石；轻质隔热砖；发展方向中图分类号：ＴＱ１７５ 文献标识码：Ａ 文章编号：１００１－１９３５（２０２１）０３－０２７２－０５ＤＯＩ：１０．３９６９／ｊ．ｉｓｓｎ．１００１－１９３５．２０２１．０３．０１９ 我国的高岭土工业起步于２０世纪８０年代，其资源远景储量位于全球前列且矿床分布极具特征，其中我国煤系高岭土的远景储量在１７０亿ｔ以上，相当于世界软质高岭土储量的总和。
高岭土经煅烧去除挥发性杂质后，所得高岭土熟料不仅具有更高的化学稳定性和电绝缘性，而且其洁白度高、密度小、比表面积大。
即使是某些纯度稍低的高岭土熟料，不能用于陶瓷和造纸，也可作为耐火材料行业的优质原料，因此耐火材料是综合应用高岭土熟料的重要市场。
为此，近年来国内外耐火材料领域研究学者针对高岭土熟料的应用开展了大量卓有成效的工作，如制备耐火原料、硅酸铝纤维、多孔陶瓷和不定形耐火材料。
本文中，主要对高岭土的中国资源特色及其在耐火材料行业的应用进行综述，分析其在耐火材料行业中的发展趋势，希望进一步推动中国高岭土行业由资源集中型向创新驱动型的转变。
１ 高岭土资源的全球分布及中国资源特色高岭土的全球储量较丰富，但不同地区的高岭土品质差异较大，适用领域也不同。
【开发利用】改性煤系煅烧高岭土在农用薄膜中的应用效果研究耿万义1，李宝智2（1.安徽淮北金岩高岭土开发有限责任公司，安徽 淮北 235000；2.内蒙古包头市一二八信箱，内蒙古 包头 014010）摘要：本文主要研究了煤系煅烧高岭土的表面改性、母粒的加工及聚乙烯农膜中添加改性高岭土后对红外线的阻隔效果等。
关键词：煤系煅烧高岭土；改性；农用大棚膜；应用中图分类号：P619.232;TQ314.261 文献标识码：A 文章编号：1007-9386(2007)03-0021-02 农用塑料薄膜是农业生产中不可缺少的生产资料，虽然我国的农膜产量和覆盖的面积已跃居世界第一，但是具有各种功能性的农膜在品种和产量上还较少，特别是以其长寿、高保温、防雾滴和转光等功能的农膜，与国外较先进的国家相比，差距很大。
多年来，国内生产的聚乙烯膜温室效应比较差。
其中主要问题是红外线的阻隔率低，遮蔽作用很少。
当夜间农膜棚内土壤的温度高于棚内空间的温度时，可放出大量的红外线，透过聚乙烯膜散发，使热量损失，造成棚内和土壤中的温度下降，白天和夜间的温差加大，不利于农作物的生长。
由于改性煅烧高岭土具有阻隔红外线的作用，对改性煅烧高岭土做为红外线阻隔剂进行了研究，并根据国家农膜专业委员会专家们提出的要求进行了更深层次的研究和试验工作。
结果表明：改性煤系煅烧高岭土在塑料大棚膜中使用可起到最好的红外线阻隔效果，有利于提高大棚保温效果，并对大棚膜的水滴和雾滴的形成起到了一定的抑制作用，促进了农作物的生长，为农作物的增产和早熟提供了有利的条件。
因而用煤系改性煅烧高岭土做为塑料大棚膜中的保温助剂是完全可行的，其红外线阻隔效率和其他性能都是比较理想的。
1 超细煤系煅烧高岭土的表面改性、造粒与吹膜煤系高岭岩经超细和煅烧后，矿物中的吸附水与结晶水脱除，碳质被氧化排出，其堆密度减小，比表面积增大，表面活性提高等。
为了使超细煅烧高岭土能在聚乙烯农用塑料大棚中均匀分布，能与其很好的交联，并可增加和增强棚膜的功能，需对煅烧高岭土进行表面改性。

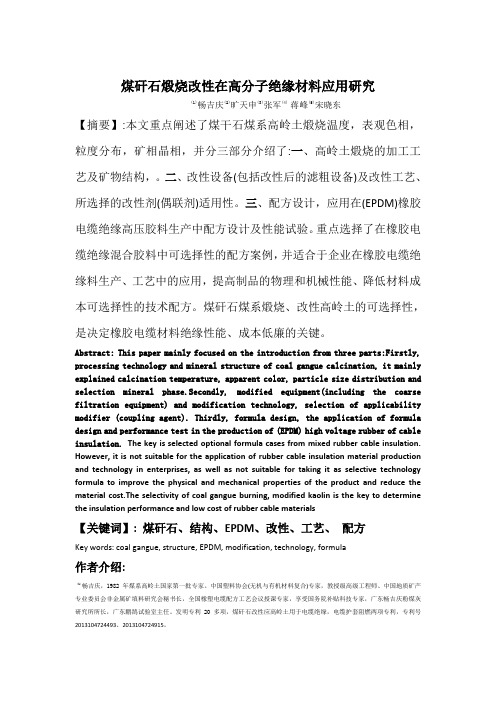

煤矸石煅烧改性在高分子绝缘材料应用研究(1)畅吉庆(2)旷天申(3)张军(4) 蒋峰(5)宋晓东【摘要】:本文重点阐述了煤干石煤系高岭土煅烧温度，表观色相，粒度分布，矿相晶相，并分三部分介绍了:一、高岭土煅烧的加工工艺及矿物结构，。
二、改性设备(包括改性后的滤粗设备)及改性工艺、所选择的改性剂(偶联剂)适用性。
三、配方设计，应用在(EPDM)橡胶电缆绝缘高压胶料生产中配方设计及性能试验。
重点选择了在橡胶电缆绝缘混合胶料中可选择性的配方案例，并适合于企业在橡胶电缆绝缘料生产、工艺中的应用，提高制品的物理和机械性能、降低材料成本可选择性的技术配方。
煤矸石煤系煅烧、改性高岭土的可选择性，是决定橡胶电缆材料绝缘性能、成本低廉的关键。
Abstract: This paper mainly focused on the introduction from three parts:Firstly, processing technology and mineral structure of coal gangue calcination, it mainly explained calcination temperature, apparent color, particle size distribution and selection mineral phase.Secondly, modified equipment(including the coarse filtration equipment) and modification technology, selection of applicability modifier (coupling agent). Thirdly, formula design, the application of formula design and performance test in the production of (EPDM) high voltage rubber of cable insulation. The key is selected optional formula cases from mixed rubber cable insulation. However, it is not suitable for the application of rubber cable insulation material production and technology in enterprises, as well as not suitable for taking it as selective technology formula to improve the physical and mechanical properties of the product and reduce the material cost.The selectivity of coal gangue burning, modified kaolin is the key to determine the insulation performance and low cost of rubber cable materials【关键词】: 煤矸石、结构、EPDM、改性、工艺、配方Key words: coal gangue, structure, EPDM, modification, technology, formula作者介绍:(1)畅吉庆，1982年煤系高岭土国家第一批专家。
煤系高岭土应用现状2022-07-02煤系高岭土因为矿物组成简单、化学成分纯净、耐高温、分散性好、化学性质稳定及电绝缘性优异等物化性质，被普遍运用到各工业领域。
针对煤系硬质高岭土的开发应用，主要对其在以下几个工业领域的应用作具体的介绍：(一) 化工方面(1)生产铝化合物煤系高岭土中一般Al2O3 含量较高，多数介于35%~39%之间，经过更深入的化学工业加工，可生产多种高附加值铝盐产品如氧化铝、纳米级α-氧化铝。
①AlCl3-在精密铸造领域作为硬化剂;石油工业用作加氢裂化剂;造纸领域充当施胶沉淀剂;此外还用作木材防腐剂、污水分离剂等。
②硫酸铝-主要在造纸工业用作填料，其次还用于木材防腐、泡沫灭火及絮凝剂、媒染剂、医药收敛剂等领域。
③Al(OH)3-作为无烟阻燃填料用于聚氯乙烯类塑料和聚合物中;作为催化剂和阻燃填料用于合成橡胶制品;作为增白剂和增光剂用于造纸以及用作人造地毯的填料等。
④纳米级α-Al2O3-电子工业上生产集成电路基片、透明陶瓷灯管、磁带、荧光粉，作为高性能结构陶瓷和激光材料的原料。
(2)生产硅胶、水玻璃及白炭黑煤系高岭土化工生产铝盐过程中，会有大量的反应残渣生成，其主要组分为 SiO2，可用作原料加工生产硅酸钠和白炭黑。
将酸浸残渣通过烧碱溶解，并过滤滤除残渣，再在硅酸钠溶液中加入电解质，通过酸化处理，将含水的 SiO2沉淀处理，处理后产物再过滤、洗涤、干燥后就能得到白炭黑。
(3)合成沸石近年来，对于应用煤系煅烧土来制备沸石，学者们进行了深入的探索。
优质煤系高岭土具有与4A分子筛相近的 Al2O3/SiO2分子比，因而可用于生产沸石。
采用水热晶化法可生成 A、X、Y等不同类型沸石，其中4A沸石用作洗涤剂助剂，能够取代三聚磷酸钠应用在无磷洗衣粉和洗涤剂生产，从而减少对环境的污染。
(二) 在建材领域的应用(1)土聚水泥作为一种新型胶凝材料，土聚水泥主要由无定形矿物组成，矿物组成上土聚水泥相较于硅酸盐水泥具有明显的区别。
煅烧高岭土改性后应用效果和需要注意的问题2022-10-08经表面改性后的煅烧高岭土与有机高分子材料的交联性有了改善，其分散得到了提高，承受外界负荷的有效截面得到增加，使有机高分子材料制品的力学性能等得到增强，功能性大大提高。
（1）改性煅烧高岭土在涂料中的应用无机填料一般在涂料液态有机相中的分散可分为润湿，解聚及抗絮凝三个过程。
经表面改性后的煅烧高岭土由亲水变为疏水、亲油、低表面能、吸油量少、易被有机基料润湿、不絮凝、易分散。
由于其颗粒表面能的变化，吸油量的减少，降低了与涂料基料间的结构作用，使涂料的粘度降低，消除了高岭土的絮凝，提高了分散性。
同时也改善了涂料的流变性和防沉降。
并且增加了改性高岭土的添加量，更多的替代颜料等，节约树脂基料，降低成本，这也适应环保的高固体涂料的要求。
由于改性高岭土的改性剂主体是有机硅类高分子材料，它们具有优良的耐高低温、耐紫外线、耐氧化降解以及电绝缘等性能。
经表面改性的煅烧高岭土，用于耐候涂料、耐热涂料、电绝缘涂料、隔离涂料中均可对这些产品特殊性能的要求起到一定的作用。
（2）改性高岭土在塑料制品中的应用在PVC塑料电缆中加入改性煅烧高岭土，可提高电缆的体积电阻率，是PVC高压电缆生产中不可缺少的一种功能性材料。
改性煅烧高岭土填料加到农用PE塑料大棚膜中，可起到阻隔远红外线的作用。
由于在农用塑料大棚膜中，夜间土壤的温度高于棚内空间的温度时，土壤将发出波长7～14μm的远红外线，而填加改性高岭土的大棚膜，可起到阻隔作用。
（3）改性煅烧高岭土在橡胶制品中的应用改性高岭土在橡胶中的应用，一般都能起到半补强以上的效果，并有利于和胶料的交联，其分散效果及硫化效率有明显的改善，对其加工工艺有一定的提高，可增加高岭土的填加量，起到提高质量和降低成本的作用，是橡胶制品中比较理想的补强填料。
（4）改性煅烧高岭土在其他方面的应用改性煅烧高岭土应用于绝缘材料行业中，可起到阻燃、提高电阻率、部分替代三氧化二锑。
煤系高岭土的改性及其应用概述马倩倩/文【摘要】高岭土是一种以高岭石为主的粘土材料，因最早产自江西景德镇的高岭村而得名。
我国高岭土主要分为煤系高岭土和非煤系高岭土，其中我国的煤系高岭土占已探明高岭土储量的55%以上。
煤系高岭土因其特殊的成因条件，使得其颜色偏向于灰色或灰黑色。
这也是导致煤系高岭土在一些应用方面的限制。
本文介绍了煤系高岭土的改性方法及应用。
【关键词】高岭土；煤系高岭土；改性方法；应用1.高岭土概述高岭土是一种以高岭石为主的粘土材料，因最早产自江西景德镇的高岭村而得名。
其中高岭石属于典型的1∶1型二八面体层状含水硅铝盐酸矿物，由SiO 四面体层和Al（O，OH）八面体层组成，层间不含可以相互交换的阳离子，层与层之间的氧与相邻单元层中的羟基通过氢键结合，由于这种层间力是弱的氢键和范德华力构成的，层与层之间相对容易裂开，使得高岭土的形态主要呈片状或板状。
高岭土是自然界常见的非常重要的高岭土矿主要类型及其主要矿物组分及结构构造2.煤系高岭土一种黏土矿物，是在缺少碱金属和碱土金属的酸性介质中，由火成岩和变质岩中的长石或其他硅酸盐矿物经风化作用形成。
高岭土因其具有分散性、可塑性、黏结性、烧结性、耐火性、离子交换性和物理化学上的稳定性，应用范围颇广。
1.1 矿床类型及特点按照高岭土矿的成因一般划分为风化矿床、热液蚀变矿床和沉积矿床3大类。
由于地质情况复杂，根据成矿作用划分为3种类型、6种亚类型[1]。
高岭石结构模型杂质较少的高岭土质地较软，硬度小，摸起来有一种滑腻感；密度大约为2.4～2.6g/cm 3；耐火温度可达1700℃以上，具有良好的可塑性和粘结性；还具有良好的抗酸碱性和绝缘性。
纯净的高岭土或经煅烧以后的高岭土白度可达到80%～90%。
高岭土中高岭石含量越多，杂质越少，外观会呈现出浅灰色或白色，当含有杂质时会呈现出灰、黄或玫瑰色等。
1.2 高岭土的分类与资源分布随着高岭土的开发与利用，根据我国的高岭土矿床类型及地质特征将高岭土分为六大类；古代煤系沉积高岭土、新生代沉积高岭土、风化淋滤型、风化残积型、热液蚀变型、现代热泉蚀变型。
第32卷增刊非金属矿V ol.32 Supplement 2009年7月Non-Metallic Mines July, 2009
改性煤系煅烧高岭土已广泛应用于造纸涂料、橡胶、塑料等行业，主要作为白色颜料或填充料。
在电缆料中很少开发使用，主要原因：一是在电缆料中的用量相对较小，一般的电缆厂每月用量30~50t，和造纸厂相比用量太少。
二是技术复杂加工难度大，不仅要控制好煅烧温度，保证较大的空隙率，还要改性处理。
但是用在电缆中的改性煅烧高岭土价格高，4300元/t左右，而用在造纸涂料中的价格只有2000元/t 左右，两者相差一半以上。
现高岭土电缆料中大多添加的是广西的陶土。
雪纳公司在不同煅烧温度、不同含铁量、不同改性剂实验中发现，在合适的煅烧温度条件下，经过表面处理的煤系煅烧高岭土，用在电缆中，能有效提高电缆的绝缘性。
高岭土经适当温度煅烧后有极高的电阻率，主要是因为其空隙率大，比表面积大，表面活性高。
不同煅烧温度的高岭土空隙率不一样，空隙率对电缆的电性能影响很大，空隙对电缆材料中一些较活泼的有害成份有一定的吸附作用，提高电缆绝缘性；煅烧高岭土表面改性的目的是改变煅烧高岭土粉体表面性能，改善煅烧高岭土与有机高分子材料的结合性，提高其在高分子材料中的分散性，增强制品的性能，使有机高分子材料-改性剂-煅烧高岭土之间产生良好的结合界面，使煅烧高岭土在电缆中能均匀分散，起到更好的桥梁作用。
所以，合适改性剂的使用也很关键。
实验原料准备：手选高岭土矿石→颚式破碎→干法除铁→磨粉→研磨→干燥→打散→煅烧→打散分级。
1 煅烧高岭土改性实验
1.1 实验材料800℃煅烧高岭土，1000℃煅烧高岭土，含铁0.65%的800℃煅烧高岭土，含铁0.75%的800℃煅烧高岭土（细度均为3000目）。
改性剂：南京曙光硅烷、钛酸酯。
1.2 主要设备 500L高速混合机，张家港沙通塑机厂。
1.3 样品制备 取煅烧高岭土75kg加入高速混合机，高速搅拌物料，当其温度上升到95℃时，加入改性剂（硅烷0.3kg和钛酸酯0.6kg），继续高速搅拌物料，当其温度上升到135℃时，改为低速搅拌5min，放料。
1.4 样品检测 吸油值45g/100g，活化指数98。
2电缆母粒料实验
2.1原料 齐鲁石化PVC 100份，改性高岭土8份，各种助剂45份。
2.2 主要设备 高速混合机 SHR-500L，张家港沙通塑机厂；双螺杆挤出机，南京橡塑机械厂。
2.3 样品制备 将各种原料加入高速混合机搅拌混合，当混合料升温到115℃时，放料并加入双螺杆挤出机，生产电缆母粒料。
3电缆厂家应用情况
不同煅烧温度和不同含铁量的改性煅烧高岭土生产的电缆料，在江苏徐州铜山电缆厂使用，表面光洁度好，但电性能有很大差别。
各种性能检测结果见表1~4。
表1改性煅烧(800℃)高岭土电缆料性能
测试项目国标测试结果
20℃体积电阻率/≥Ω·m 3.1×1012 3.3×1012
90℃体积电阻率/≥Ω·m 5.0×108 1.0×109介点强度/≥MV/m2030
拉伸强度/≥MPa16.023.0
断裂伸长率/≥%150236
200℃热稳定时间/≥min8095表2改性煅烧(1000℃)高岭土电缆料性能测试项目国标测试结果
20℃体积电阻率/≥Ω·m 3.1×1012 1.7×1012
90℃体积电阻率/≥Ω·m 5.0×108 4.6×108介点强度/≥MV/m2032
拉伸强度/≥MPa16.023.5
断裂伸长率/≥%150243
200℃热稳定时间/≥min80100
改性煤系煅烧高岭土在电缆中的应用
王文宗 黄 河
（安徽雪纳非金属材料有限责任公司，安徽萧县 235292）
摘 要 高岭土经过适当的温度煅烧后有较大的空隙率、比表面积和表面活性，用合适的改性剂进行表面处理加到电缆中，能有效提高电缆的绝缘性。
关键词 改性煤系煅烧高岭土电缆
- 24 -
- 25 -
第32卷增刊 非金属矿 2009年7月
（上接第23页）表3 含铁0.65%改性煅烧(800℃)高岭土电缆料性能
测试项目
国标测试结果20℃体积电阻率/≥Ω·m 3.1×10
12
3.2×10
12
90℃体积电阻率/≥Ω·m 5.0×108
1.0×109
介点强度/≥MV/m 2030拉伸强度/≥MPa 16.023.5断裂伸长率/≥%150236200℃热稳定时间/≥min
80
95
表4 含铁0.75%改性煅烧(800℃)高岭土电缆料性能
测试项目
国标测试结果20℃体积电阻率/≥Ω·m 3.1×1012 3.0×101290℃体积电阻率/≥Ω·m 5.0×108
1.0×109
介点强度/≥MV/m 2032拉伸强度/≥MPa 16.023.5断裂伸长率/≥%150240200℃热稳定时间/≥min
80
100
4 陶土和改性煤系煅烧高岭土对比
陶土，广西产。
白度85%，含铁0.67%，细度2000目左右，沉降体积28ml/100g 。
该陶土生产的电缆的性能，见表5。
改性煤系煅烧高岭土，安徽雪纳公司生产，白度87%，含铁0.65% ，细度3000目，沉降体积28ml/100g 。
其生产的电缆性能，见表3。
表5 陶土电缆料性能
测试项目
国标测试结果20℃体积电阻率/≥Ω·m 3.1×1012 3.3×101290℃体积电阻率/≥Ω·m 5.0×108
8×108介点强度/≥MV/m 2032拉伸强度/≥MPa 16.026断裂伸长率/≥%150260200℃热稳定时间/≥min
80
100
通过表3和表5对比可以看出，改性煤系煅烧高岭土和陶土，在电缆中使用效果没有太大的区别。
5 结果和讨论
5.1 煅烧温度的控制 煅烧温度选择800℃，
是因为此温度煅烧的高岭土具有较强活性，空隙率大。
若大于这个温度时，会有莫来石相产生，降低其活性；低于这个温度时，高岭土的结晶水不能完全释放，活性也差。
煤系高岭土在530℃和740℃有两个吸热峰，在该温度段高岭土失去结晶水，分子之间形成空隙；温度在980℃左右时会产生相变。
从沉降体积可明显看出，3000目的1000℃煅烧高岭土沉降体积只有23ml/100g ，而3000目800℃煅烧高岭土沉降体积是25ml/100g ，说明800℃煅烧高岭土的空隙率大。
5.2 含铁量的要求 含铁高低，一是影响煅烧的白度，二对电缆的绝缘性有影响，但影响不大。
因为煅烧高岭土中的铁多以三氧化二铁形式存在，对电缆的电性能影响很小。
含铁量最好控制在0.65%左右。
5.3 改性剂的选择 改性剂要既能符合高分子的要求，又要适合高岭土的表面要求，才能使两者结合得更好，提高电缆料的性能。
改性剂种类根据不同的高分子材料来决定，不同高分子的官能团不一样，改性剂要和高分子官能团有很好的结合条件才能使高岭土和高分子能有效地结合，从而保证不改变高分子的特性。
5.4 改性温度的控制 改性温度，一是要能使改性剂充分包覆在煅烧高岭土表面，二是不能破坏其结构。
6 结论
1.改性煤系煅烧高岭土在电缆中的绝缘作用是由其活性、空隙率大小决定的。
合适温度煅烧的高岭土经过表面处理后加入电缆料中，能有效提高其绝缘性，并和用广西陶土生产的电缆的性能相当。
2.不同煅烧温度的改性高岭土生产的电缆料，其强度和热稳定性基本相同，所不同的是电性能。
说明不同煅烧温度的改性高岭土的空隙率差别很大，空隙率直接影响的是电性能。
量，
处理量太小，矿浆在高效磨剥机停留时间过长，引起过磨；处理量太大，矿浆在高效磨剥机停留时间偏短，磨剥效果不明显，产品达不到指标要求。
实际生产中处理量一般控制在4.0m 3/h 左右。
3 产品粒度的检测
产品粒度采用成都精新粉体测试设备有限公司生产的JL-1155激光粒度仪检测。
产品中-2μm 含量为70%~75%，最大粒度小于10μm ，产品满足龙岩高岭土有限公司70级高岭土质量要求，能够达到高档日用陶瓷和高档建筑陶瓷对高岭土细度的要求。
4 结论
GXMB-500型高效磨剥机两段串联生产的超细高岭土，能够达到龙岩高岭土有限公司70级高岭土质量要求。
具体生产工艺为：助磨剂选用六偏磷酸钠，磨剥介质选用锆球，浓度一般控制在35%左右，处理量一般控制在4.0m 3/h 左右。
其生产流程为：-325目原料→调浆→贮浆池→一段磨剥→冷却槽→二段磨剥→超细高岭土矿浆。
参考文献：
[1]叶瑞伦，方永汉，陆佩文.无机材料物理化学[M].北京：中国建筑工业出版社，1986.。
