高亮光因LED照明电路图大全

三款电子节能灯电路图详解220V市电经整流后变成300V左右的直流电，再由开关电路来回振荡和升压，转化为高频脉冲电压，即可直接点亮日光灯管。

由于开关电路本身功耗低，输出功率大，功率因数可以做得很高，若配上高效灯管，节能效果更佳。

采用ZSC3038构成的电子节能灯电路图1-18所示为由ZSC3038构成的电子节能灯电路，该电路具有很强的抗干扰能力，它既可以防止市电电源中的干扰窜入电路，也可防止节能灯电路产生的干扰信号窜入电网。

该电路中设置有软启动（灯丝预热）电路，可延长灯管寿命，多用于护目灯和外销灯具中。

该节能灯电路主要由以L1、VT1、VT2、VD6、T1等为核心的元器件构成。

其中，L1是一种电磁滤波器，VT1、VT2的型号均为ZSC3038，VD6是一种双向触发二极管，T1为高频振荡升压变压器。

该电路主要由抗干扰电路和高频振荡电路两个部分组成。

（1）抗干扰电路在正常情况下，220V交流电压经电感L1、VD1～VD4、C1整流滤波后输出300V左右的直流电压。

由于L1采用共模绕制方式（即两组线圈匝数相等，绕向相反），故能有效抑制中、高频信号干扰电网。

（2）高频振荡电路开关型高频振荡电路由R1、C2、VD5、VD6、VT1、VT2和T1组成。

双向触发二极管VD6的击穿电压是16V，在每次接通电源时，电容C2充电。

当C2上的电压超过击穿电压时，VD6导通，此时VT2也导通。

由于变压器T1的正反馈作用，VT1与VT2轮流导通，使电路产生自激振荡，经L2、C6提供给日光灯丝预热电流。

C7、C8上取得高电平，在2s内启辉点亮灯管。

L2采用空心线圈，如配用不同功率的灯管，调试时应适当增减匝数。

采用BU406构成的电子节能灯电路图1-19所示为由晶体管BU406构成的电子节能灯电路，目前许多成品电子节能灯的电路都与此相同或相似。

该电路主要由功率推换管VT1、VT2（型号为BU406）以及振荡变压器T1、双向触发二极管VD6等组成。

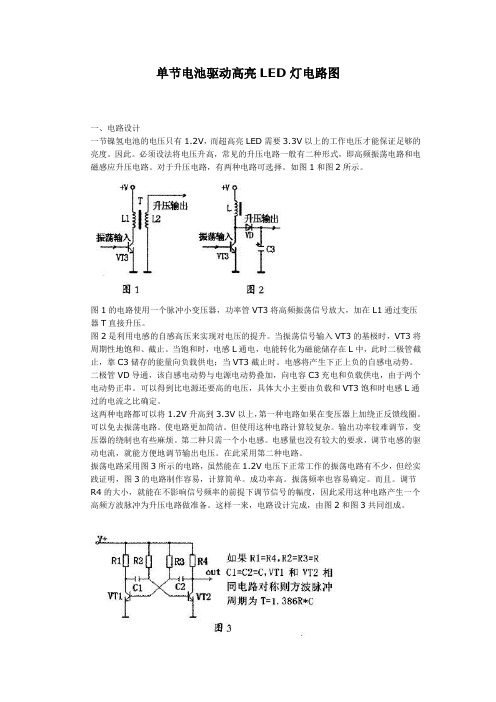

单节电池驱动高亮LED灯电路图一、电路设计一节镍氢电池的电压只有1.2V，而超高亮LED需要3.3V以上的工作电压才能保证足够的亮度。

因此。

必须设法将电压升高，常见的升压电路一般有二种形式，即高频振荡电路和电磁感应升压电路。

对于升压电路，有两种电路可选择。

如图1和图2所示。

图1的电路使用一个脉冲小变压器，功率管VT3将高频振荡信号放大，加在L1通过变压器T直接升压。

图2是利用电感的自感高压来实现对电压的提升。

当振荡信号输入VT3的基极时，VT3将周期性地饱和、截止。

当饱和时，电感L通电，电能转化为磁能储存在L中，此时二极管截止，靠C3储存的能量向负载供电；当VT3截止时。

电感将产生下正上负的自感电动势。

二极管VD导通，该自感电动势与电源电动势叠加，向电容C3充电和负载供电，由于两个电动势正串。

可以得到比电源还要高的电压，具体大小主要由负载和VT3饱和时电感L通过的电流之比确定。

这两种电路都可以将1.2V升高到3.3V以上，第一种电路如果在变压器上加绕正反馈线圈。

可以免去振荡电路。

使电路更加简洁。

但使用这种电路计算较复杂。

输出功率较难调节，变压器的绕制也有些麻烦。

第二种只需一个小电感。

电感量也没有较大的要求，调节电感的驱动电流，就能方便地调节输出电压。

在此采用第二种电路。

振荡电路采用图3所示的电路，虽然能在1.2V电压下正常工作的振荡电路有不少，但经实践证明，图3的电路制作容易，计算简单。

成功率高。

振荡频率也容易确定。

而且。

调节R4的大小，就能在不影响信号频率的前提下调节信号的幅度，因此采用这种电路产生一个高频方波脉冲为升压电路做准备。

这样一来，电路设计完成，由图2和图3共同组成。

二、计算参数关于电路参数计算，关键在于功率。

电感通电后，储存的电能为E=LI2/2，设f为方波的频率，1a内开关管将导通f次，这样。

电感每秒储存的电能为W=f×E，设这些能量转化向负载的效率为η，那么输出功率为P=η×W+Po，Po为电源直接向负载供电的功率(因为电源与自感高压叠加。

220V交流电源供电的电容限流式LED节能灯图1、高亮LED应用电路图集1.采用220V交流电源的电阻限流式小射灯或台灯图1电路的特点是制作简单，根据本地区电源电压的高低，一般可用管子90-100只串联。

管子的数量如果太少效率相对就较低。

限流电阻R根据电源电压和管子的数量适当调整以控制发光管的电流，一般不要超过20mA。

对于电源电压不稳定和波动较大的地区，发光管的电流也会跟着电压的波动而有所波动，这是它的缺点。

限流电阻R的功率要求2W以上，以免发热损坏（发光管数量越少，R的阻值就要越大且功率也要越大）。

本电路总耗电功率不足6W。

如果用于制作射灯，则宜选用聚光型的发光管，如果用于制作一般照明台灯，则宜选用散光型的发光管。

/2、2、采用恒流源电路的220V交流电源小射灯或节能照明灯图2是采用恒流源的电路，虽然电路多用了几个元件，增加了一些成本，但使用效果要比只用电阻限流的电路好得多，即使电压波动较大，电路仍然能保持电流恒定不变，这对发光管的寿命是非常有利的，本电路中的主要元件三极管，要求其耐压要400V以上，功率也要10W以上的大功率管，如MJE13003、MJE13005等，并且要加上散热片，滤波电容C容量为4.7uF，耐压要有400V以上，发光管电流的大小由R2调整决定，为方便调整可用可变电阻调整后再换上相同阻值的固定电阻，本电路可带发光管数量少则十几只，最多可达到90多只，在此范围内的电流都能基本保持恒定不变。

本电路使用发光管数量也不可太少，越少其效率也越低。

本电路总耗电功率约6W。

3、采用220V交流电源的电容限流式节能照明灯图3电路的优点是成本较低体积较小，电路的电流也相对恒定，通过管子的电流大小主要由C1决定。

本电路具有完善的三重防冲击电流设计，能最大限度的保护发光管的安全。

即R2防开灯时的大电流对整流管的冲击；电容C2起滤波并和R2、R3共同起防开灯时大电流对发光管的冲击；R3还起着防短时间内反复开关灯对发光管的高电压高电流冲击。

led节能灯电路图如下：led节能灯原理 led节能灯电路图及led节能灯配件3.2信号处理电路根据以上传感器输出信号波形，这里给出一种适合的信号处理电路，如图6所示。

整个电路由传感器、放大电路、滤波电路、正向电压峰值保持电路、窗口电压比较器及数字电平转换电路组成。

图6信号处理电路图放大电路由R2、R3、U2A和R4、R5、U2B所构成的两级倒相比例器组成，增益取值应以能够将传感器的输出信号电压放大至便于处理的1.0～4.5 V为宜。

滤波电路由有源带通滤波电路和π型无源滤波电路两部分组成。

U2C与R6～R8及C3、C4共同组成有源带通滤波电路，带通范围是2.25～9.05 Hz，增益为0.5；R9和C5、C6组成π型无源滤波电路。

传感器输出信号经过放大和滤波处理之后，波形如图5所示。

正向电压峰值保持电路由D1和C7组成，它利用电容对电荷的存储能力使图5中A、B处的峰值在一定的时间内得到保持，而成为单峰值正向脉冲信号，波形如图7所示。

图7单峰值正向脉冲信号波形图U2D和R10、R11及C8组成了又一级倒相比例器，对信号再次放大，以补偿信号在有源带通滤波中的损失，同时使信号反相，便于窗口电压比较器在Vref和V均为正值时的信号处理。

窗口电压比较器由U3A、U3B和R12～R23及D2～D6共同组成，其电压窗口范围是(-Vref-V,-Vref+V)［2］。

对于Vo输出端，当输入比较器的信号电压落在窗口内时，输出约为0V；反之，则输出为+5V。

而对于Vn输出端，当输入电压高于-Vref时输出为0 V；否则，输出为+5 V。

利用Vo、Vn两个输出，再配合由U4A～U4D四个与非门组成的逻辑电路，就可以实现信号处理的最后一步。

如果将电压比较器的窗口位置设定得使不同运动方向产生的信号脉冲峰值在反相后分别进入窗口区及窗口以下区，则在OUT1和OUT2输出端可得到适合于计数处理的逻辑电平信号，波形如图8中所示。

MAX16818驱动高亮LED电路图快速瓶劲识别-更好的负载测试方法高亮LED需用电流源而非电压源来驱动。

为了优化高亮LED驱动电路的设计，可采用改进后的降压－升压变换器拓扑，将串联的高亮LED串联于DC／DC变换器的输出端和输入电压源之间。

运用这种连接方式，可以为高亮LED串提供低于或高于输入电压的驱动电压。

降压－升压变换器的输入电流是非脉动方式，这不同于典型的降压－升压变换器的脉动输入电流，非脉动电流能有效降低EMI。

高亮LED驱动器的简化框图如图1所示，在该电路中，高亮LED端电压为图1 高亮LED驱动器的简化框图在平均电流控制模式下，输入电流的反馈电压可用检流电阻检测，如图2所示。

该电压送入电流误差放大器（CEA）的反相输入端。

放大器的同相输入端为电流的控制电压。

比较后的误差信号经过放大器放大后，送到PWM比较器的输入端，与斜坡信号进行比较。

电流环路的增益带宽特性可通过CEA附近的补偿网络进行优化。

图2 采用平均电流控制模式（内部环路）的高亮LED驱动器（1）电流环路补偿设计MAX16818采用平均电流模式控制器，利用跨导放大器（transconductance amplifier）放大电流误差信号。

检流电阻两端的电压由内部放大器放大34.5倍，电流误差放大器的跨导是550μS，锯齿波信号峰值为2V，输入电流在返回通路上由电阻Rs，检测。

利用MAX16818构成的高亮LED驱动器如图3所示。

图3 利用MAX16818构成的高亮LED驱动器高亮LED支路的最大电压为式中，而是LED的数目；UFm（IF）是LED在满负荷电流年下的最大压降。

最大输入功率为效率为η时，最大输入电流为检流电阻值由平均电流极限设置，最小平均电流阈值为24mV，因而，检流电阻值为为了避免控制器的PWM比较器输出自激，比较器反相输入信号的斜率应小于同相输入的锯齿波斜率。

锯齿波斜率为Us×fs盂，电流误差放大器的增益GCA为式中，gm是CEA的跨导。

高亮度LED照明的驱动电路—电路图天天读（32）高亮度LED 在照明应用中的使用越来越广泛。

在这里将介绍一种简单的“气氛照明灯”，其仅使用了少量的组件。

所有这三种LED 均由使用开关调节器的恒定电流来供电，同时亮度控制由能够产生三种PWM 信号的MSP430 微控制器来完成。

可以用磨砂玻璃外壳将印刷电路板安装到台灯中，或者也可以和LED 聚光灯一起使用来进行间接照明。

无论其功耗有多大，现在的LED 通常都使用一个恒定电流源来驱动。

这是因为以流明为单位的光输出量和电流量成正比例关系。

因此，所有的LED 厂商都规定了诸如光输出、可视角度和波长等参数，作为正向电流IF 的函数，而非像人们所期望的那样作为正向电压VF 的函数。

所以，我们在电路中使用了适当的恒定电流调节器。

用于高亮度LED 的恒定电流市场上大多数开关调节器都被配置为恒定电压源，而非恒定电流源。

将恒定电压调节器转换为恒定电流运行必须要对电路进行简单、稍微的改动。

我们使用了一个压降被调节了的电流感应电阻器，而非通常用于设定输出电压的分压器。

图1 一个开关调节器既可以被配置为一个电压源也可被配置为一个电流源LED 亮度调节LED 亮度调节的方法主要有两种。

第一种也是最为简单的一种方法便是利用模拟控制直接控制流经LED 的电流：通过降低流经LED 的电流带来降低其亮度。

然而不幸的是，这种方法存在两个严重的缺点。

首先，LED 的亮度并非严格地和电流成正比例关系，其次，当电流的变化超过LED 额定值时发光的波长（以及由此带来的颜色变化）可能会随着电流变化而发生变化。

这两种现象通常是我们不希望看到的。

稍微复杂一点的控制方法是使用能够提供LED 额定工作电流的恒定电流源。

这样，附加电路就可以利用给定脉冲间隔比（mark -space ratio）快速地将LED 开启和关闭，从而平均发出更少的光，感觉就像是光的强度降低了。

通过脉冲间隔比，我们可以较轻松地对LED 的感知亮度进行调节。

照明灯电路图全集•楼梯照明灯C40P 可编程控制器软硬件设置电路图丄 楼梯籲明灯可IA 趕控制眸二•此为一客户24W 日光灯通过CE 认证EMC 测试的范例线路，若贵怀产品负载瓦数较小，滤波器元件应 可依此图作删减。

故此图仅提供贵司工程师作设计的参考； 红线右边为A704的基本功能应用电路，右边为安全保护线路和EMI 滤波线路它有収下呵于特虑： P<i>上權或下用n 滞战一帀揽知・購锁岸吾庭原聯灯■:『底旣点壷*焜应、懵邹輕刖时间 io^况更叛诧燈时何.用大玄节釣电練*C2J 冋一时狀穽几弐住床*懂戦下幡时.幡舜M 唄灯仍世ISifc 也亳，地观■所需电資特 爭均殳挥.先憎東悽用凤昭知用白肯电度衰两龙停止计量电骑，和把舍婷. Tl ■ =■!» -1P「如L7r7ri7 Etn[£*[<砂l______|d(|K 呼■時附甲.豆啦■专■§・f ftfe 鼻二JE 厠席鑒FT•号此卓IB 于會Jt 三斥・I ■•釘I二曜搐阳户茶休槿帰»J J ? TiwjraHF-r^ wwlI IW ；.1iWHM-■I—-暂邸，丘轻阵响化的悽彌去口用鲫为客*甲罔i 、if 可魂程婭制虞埔钱能飙明遅 」w9W —I —■ H.H b 為・wfli ■, *叱鱼尊；鼻心他W?3巧・・一*廉 底SB■■电・用于・・ VE4 贞ib ■ ■ ■矗 r —|NH」T»].]产・(8冲E i'v_ CCM—20o>血]IIi如y *2 TlM 严片T71叶坨 Of3 JDM^?m F ■■一处号聲列刃WTttli帰JI T H* d _ K W ti iVfMI 4 «・T«hit-rv ：恥■审冃■EmnMpi■TIC* 虛略福尸电■■ ：9O»□<711 «:^a:茨抑打1 EM ：(£k«fl sHfcrliSIM-fb^r- 单离]1-fflA. l^.lj ilML'dl.'l-ii• ?l*3J-iTIl 芒ISO TIM25-4?^-(电于发烧友wwwelecfansxomi痂绍缢您的朋舞國［组图］晶体振荡器概述及其类型LED介绍及应用LED光源在照明领域的应用白光LE［简介及应用［图文］采用Buck变换器的LE［驱区动器反馈环路设计及测试［图文］闪烁电灯电路原理［图文］基于I系列负载传感器的光控路灯电路原理［图文］放映室灯光同步转换器工作原理［图文］停电应急灯自动转换器工作原理［图文］路灯延寿控制器电路原理图［图文］5S模块工作原理及应用［图文］采用5S模块的闪烁灯电路原理［图文］采用5S模块的光控路灯工作原理［图文］触摸式过道节能灯工作原理［图文］白炽灯泡延寿器电路原理［图文］应急灯电路的工作原理［图文］7个元件的LED丁控制电路［组图］单电池DC-D駆动手电筒电路［图文］用TWH8751制作直流日光灯及电路［图文］电动车上使用的电量指示电路［图文］非常简单的延时照明灯［图文］袖珍光控延时照明灯电路［图文］红外线自动门控制器电路［组图］高亮度白光led灯制作R2A7.31GNDAC MOVFU2［组图1白光LE［驱区动选择最好的拓扑［图文］自制大功率激光手电制作及设计［图文］触摸式台灯原理图wwwelecfansxom［图文］照明与报警电路［组图］利用电脑主机US供电的台灯电路制作（与电脑同步工作）［图文］用LS7535组成的调光电路图［图文］具有电源保持和自动关断功能的照相机测光电路图［图文］附加式LP录像机增加日聲像补偿电路图［图文］放大曝光器电路图［图文］放大机计时曝光器电路图［图文］LED手电制作及diy电路［图文］照相机闪光灯的工作原理［图文］电路图常见电器元件标识及符号［图文］照明电路图符号大全［图文］PT2102感应式触摸调光台灯电路［图文］220V输入的LED丁电源电路［图文］开关型混音器电路［图文］灯流控制电路［图文］24W日光灯驱动电路图（通过C臥证EM测试）［图文］楼梯照明灯C40阿编程控制器软硬件设置电路图［图文］客厅豪华吊灯红外线遥控系统电路图［图文］遥控吊扇灯光控制电路图［图文］实用触摸延时熄灭、音乐台灯电路图［图文］轻触延时开关电路图［图文］轻触双键调光灯电路图［图文］改进型多花样变色吊灯电路图［图文］吊灯新型变光控制器电路图［图文］家庭彩灯控制器电路图［图文］改进型多花样变色吊灯电路图［图文］室内换色遥控灯电路图_［图文］喜庆彩灯电路图［组图］人体感应壁画声光效果控制器电路图［图文］自修时间控制灯电路图［图文］自动步进调光器电路图［图文］装在门铃内的照明灯延时控制电路图［图文］专用IC触摸式台灯开关电路图［图文］音乐芯片触摸延时灯控制电路图［图文］音乐集成块触模式台灯开关电路图［图文］遥控水晶式吸顶灯电路图［图文］遥控灯无线发射器电路图［图文］无线遥控、触摸调光灯开关电路图•［图文］四状态照明灯控制器电路图•［图文］双灯双调光台灯电路图［图文］双D单极触摸开关灯电路图wwwelecfansxom［图文］双D触发器延时熄灯控制电路图［图文］楼道灯多地控制开关电路图［图文］渐亮、渐暗调光电路图［图文］家用“一控一”遥控灯电路图［图文］家庭风扇照明控制器电路图［图文］红外线遥控灯具电路图［图文］豪华吊灯无线遥控系统电路图［图文］多功能台灯电路和外型构造示意电路图［图文］多功能红外遥控吊灯电路图［图文］多功能调光台灯电路图［图文］调光专用芯片HT7713性能及应用电路图［图文］电子开关触摸延时灯电路图［图文］单片四路延时灯控制电路图［图文］单片多路延时灯控制电路图［图文］床头延时灯电路图［图文］触摸无极调光灯电路图［图文］触摸式五挡调光吊灯电路图［图文］触摸调光专用集成电路BA5030及应用电路图［图文］参数固态继电器调光台灯电路图［图文］TSG2608型灯光遥控编解码电路图［图文］SM7232特性及调光应用电路图［图文］SD-CMC（CMH型亚超声（红外线）二线制触摸遥控照明灯电路图［图文］HT7713触摸遥控调光电路图［图文］HT7706内部结构及应用电路图［图文］ESK-1型汽箱式照明灯遥控开关电路图［图文］CS7232红外线遥控调光电路图［图文］CS7232调光应用电路图［图文］BA2103遥控调光器电路图［图文］BA2103调光集成电路及应用电路图［图文］装饰变色灯电路图［图文］语音翻转流水彩灯电路图［图文］鱼缸彩灯电路图［图文］新型电子装饰画电路图［图文］伪随机变色灯电路图［图文］双色追逐跑灯电路图［图文］闪光怪声发生电路图［图文］三色跑灯电路图［图文］趣味光点移动彩灯电路图•［图文］鸟鸣彩灯链电路图•［图文］可调跳动灯光电路图wwwelecfansxom［图文］家用七色变光灯电路图［图文］火树银花满天星电路图［图文］光控循环闪烁彩灯电路图［图文］多路闪光器电路图［图文］多花样彩灯电控制专用IC HJ94030及其应用电路图［图文］变色吊灯电路图［图文］八路输出闪光电路图［图文］智能型路灯控制器电路图［图文］照明灯时控开关电路图［图文］阅读书写灯光照明控制器电路图［图文］阅报照明灯全自动控制器电路图［图文］一种全自动路灯控制器电路图［图文］阳台防盗灯电路图［图文］新颖的声光控走廊灯电路图［图文］新一代集成电路声光控照明灯开关电路图［图文］写字台（梳妆台）自动亮灯电路图［图文］卫生间照明冲洗全自控装置电路图［图文］微波传感模块自动灯电路图［图文］太阳能自动定时节能灯电路图［图文］四运放LM324构成的低功耗节电灯座电路图［图文］声控延时节能灯电路图［图文］声控调光电路图［图文］双定时光控照明灯控制器电路图［图文］声控走廊灯电路图［图文］受电话铃声控制的台灯电路图［图文］声控触摸延时方便灯电路图［图文］声控、光控调光式灯光控制器电路图［图文］声光控自动延时照明灯开关电路图［图文］声光控触摸延时一体化节电开关电路图［图文］人体遥感电灯和门铃电路图［图文］人体热电启动灯电路图［图文］控时自动调光台灯电路图［图文］具有强抗干扰声控照明灯电路图［图文］具有抗干扰性能的声光控制器电路图［图文］教室照明微波自动控制器电路图［图文］家庭卫生间门控灯电路图［图文］红外线自动灯控开关电路图［图文］鸡舍自动补光灯电路图［图文］鸡舍灯光自动控制器电路图。

采用TPS61500的高亮LED驱动电路图
采用TPS61500的高亮LED驱动电路图
描述TPS61500 是一款具备集成型 3A、40V电源开关的单片开关式稳压器，该驱动器理想适用于 1W 或 3W 高亮度 LED应用。

该器件拥有宽泛的输入电压范围，可支持具有多节电池输入电压或5V~12V 稳压电源轨的应用。

如下图所示，LED 的电流由外部检测电阻 R3 设定，反馈电压通过电流模式PWM 控制环路稳定在 200mV。

该器件可支持模拟与纯 PWM 调光方式，可实现 LED 亮度调节。

通过在 DIMC 引脚上连接电容，可将该器件配置为用于模拟调光，而且LED 电流将随外部 PWM信号的占空比相应变化。

将 DIMC 引脚悬空，则可将该 IC 配置为纯 PWM 调光模式，平均 LED 电流为 PWM 信号占空比乘以设定的 LED 电流。

该器件具有可编程软启动功能，能够在启动时限制浪涌电流，而且还内置有其它众多保护特性，如逐个脉冲过流限制、过压保护以及热关断等。

TPS61500 采用 14 引脚 HTSSOPPowerPAD? 封装。

LED节能灯电路图LED节能灯电路图：使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的80颗LED提供恒流电源(节能灯电路图原理)LED节能灯电路图片LED灯制作资料：节能灯电路图与维修尖嘴钳或斜口钳1把，调温电烙铁带接地线，防静电手环，指甲剪，优质细焊锡丝，优质松香，AB胶，最好有一只直流电流表50mA的（不能用万用表代替）。

选择LED:LED要选用高亮度的，散光的要亮度1200mcd以上，角度要120度，聚光型的要亮度在20000mcd以上的。

电压3.0-3.6v电流20mA.一般的LED的脚都很长的，为了方便焊接先用尖嘴钳或斜口钳预剪脚留有3mm的引脚就可以了。

安装LED:将电路板安装面朝上，将LED极性方向放好，注意长脚是正极，短脚是负极，草帽型的帽沿有平面的是负极圆的一面的是正极，切勿装反因为LED是单向导电性而此电路采用的是串联电路，只要有一只装反整组灯就不会亮。

焊接：装好了LED后将电路板焊接面朝上就可以进行焊接了，焊接要用30W的烙铁并接地线，，焊接温度控制在240度以内，时间不能超过2秒。

焊好后再用指甲剪修掉长出的引脚。

这样灯板就算组装完成了。

接下来就要组装电源，电源的焊接更加简单焊接成功如下图，因为灯杯里空间有限，元件要做一下整理以减少体积方便安装。

最后就是组装了，用配好的AB胶图在灯杯的边缘再把电源板和灯板装进去压几分钟胶水就固化了。

这样一个实用的LED节能灯就制作好了可以使用了。

制作注意事项：因为LED对静电是非常的敏感，静电很容易对LED造成损害，轻则性能下降，重则造成LED反向击穿短路，所以在接触LED时一定要做好静电防护，佩带防静电手环，使用防静电烙铁，普通烙铁一定要接地线。

有条件的还需要使用防静电台垫。
