第一篇建设工程质量检测取样方法第一章南京市建设工程质量检测见证取样送检制度第一节见证取样送检的必要性及其范围和程序一、见证取样送检的必要性质量检测机构是质量监督体系的重要组成部分。
建设工程质量检测单位对试样出具的检测数据直接影响建设工程质量监督部门对建设工程质量的评判，因而试样的真实性和代表性以及检测单位检测工作的科学性、公正性和准确性必须得到保证。
而在当前的市场经济影响下，一方面，由于部分施工企业的现场取样缺少必要的监督管理机制，取样存在弄虚作假等不良现象；另一方面，少数检测单位采用不正常的“竞争”手段，检测人员缺少必要的职业道德。
这些均使检测手段失去对工程质量的控制作用。
因此，对工程质量检测进行全方位管理已经刻不容缓。
为保证试样能代表母体的质量状况以及建设工程质量检测工作的科学性、公正性和准确性，根据建设部建监（1996）208号《关于加强工程质量检测工作的若干意见》、建监（1996）488号《建筑企业试验室管理规定》，结合江苏省建委苏建质（1998）270号《江苏省建设工程质量检测见证取样送检暂行规定》，南京市建委即时下发宁建基字（98）600号《关于转发〈江苏省建设工程质量检测见证取样送检暂行规定〉的通知》。
通知要求在我市建设工程质量检测中实行见证取样送检制度，即在建设单位或监理单位人员见证下，由施工人员在现场取样并共同送至检测单位进行检测。
同时规定自98年12月1日起，凡未实行“有见证取样送检”的检测报告，不得作为质量保证资料和竣工验收资料。
二、见证取样送检的范围和程序1．见证取样送检的范围南京市建设工程中使用的全部原材料、半成品材料、现场制作的砼、砂浆试块、钢筋焊接及机械连接接头试件等，均实行见证取样送检制度。
2、见证取样送检的程（1）建设单位应向工程受监质监站和工程检测单位递交“见证单位和见证人员授权书”。
授权书应写明本工程见证人单位及见证人姓名、证号，见证人不得少于2人。
（2）施工企业取样人员在现场提取和制作试样时，见证人必须在旁见证，且应对试样进行监护，并和施工人员一起将试样送至检测单位或采取有效的封样措施封样。
建设工程质量检测见证取样员手册第一章建设工程质量检测见证取样送样制度1、取样：是按有关技术标准、规范的规定，从检验（测）对象中抽取试样样品的过程。
2、送样：是指取样后将试样从现场移交给有检测资格的单位承检的全过程。
3、见证取样送样的范围：所有建设工程所使用的全部原材料及现场制作的混凝土、砂浆试块均实行见证取样送样制度。
4、见证取样送样的程式：①、建设单位应向工程受监质监站和工程检测单位递交“见证单位和见证人员授权书”。
授权书应写明本工程现场委托的见证单位和见证人员姓名，以便质检机构和检测单位检查核对。
②、施工企业取样人员在现场进行原材料取样和试块制作时，见证人员必须在旁见证。
③、见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位或采取有效的封样措施送样。
④、检测单位在接受委托检验任务时，须有送检单位填写委托单，见证人员应在检验委托上签名。
⑤、检测单位应在检验报告单备注栏中注明见证单位和见证人员姓名，发生试样不合格情况，首先要通知工程受监质监站和见证单位。
5、见证人员的基本要求：①、必须具备见证人员资格：a、见证人员应是本工程建设单位或监理单位人员。
b、必须具备初级以上技术职称或具有建筑施工专业知识。
c、经培训考核合格，取得“见证人员证书”。
②、必须具有建设单位见证人书面授权书。
③、必须向质监站或检测单位递交见证人书面授权书。
④、见证人员的基本情况由（自治区、直辖市）检测中心备案，每隔五年换一次证。
6、见证人员的职责：①、取样时，见证人员必须在现场进行见证。
②、见证人员必须对试样进行监护。
③、见证人员必须和施工人员一起将试样送至检测单位。
④、有专用送样工具的工地，见证人员必须亲自封样。
⑤、见证人员必须在检验委托单上签字，并出示“见证人员证书”。
⑥、见证人员对试样的代表性和真实性负有法定责任。
常用建筑材料的质量检验第二章混凝土一、普通混凝土试样标准1、普通混凝土立方体抗压强度、抗冻性和劈裂抗拉强度试件均为正立方体。
见证取样手册第四版一、手册简介《见证取样手册第四版》是一本针对建筑工程取样检测的指导性手册，旨在为从事见证取样的工作人员提供有关取样方法、标准、程序和注意事项的全面指导。
本手册适用于各类建筑工程的施工、监理、检测及验收等环节，是确保工程质量的重要参考工具。
二、取样范围与原则1. 取样范围：本手册适用于各类建筑工程中涉及结构安全的关键部位及材料的取样检测。
2. 取样原则：a. 按照相关标准和技术规范进行取样；b. 取样具有代表性，能够真实反映工程整体质量；c. 确保取样过程的公正、公平和透明。
三、取样方法与要求1. 取样工具与设备：根据不同工程部位及材料选择合适的取样工具与设备，确保取样的准确性和可靠性。
2. 取样数量与频次：根据相关标准和规范，确定合理的取样数量和频次，确保样本具有代表性。
3. 取样位置与方式：明确关键部位及材料的取样位置和方式，确保取样的合理性和准确性。
4. 特殊材料取样：对于特殊工程部位及材料，应遵循相关特殊要求进行取样。
5. 样品标识与保存：对取样的样品进行唯一标识，并按照规定保存样品，确保样品可追溯性。
四、见证取样人员要求1. 资格要求：见证取样人员应具备相应的资格和经验，熟悉相关标准和规范。
2. 培训要求：对见证取样人员进行培训，确保其掌握正确的取样方法和要求。
3. 职责与权限：见证取样人员应负责监督和指导现场取样过程，确保取样的公正、公平和透明。
同时，见证取样人员有权对不符合规定的取样行为提出纠正意见或拒绝见证取样。
五、取样检测结果处理1. 检测报告：对取样检测的结果应出具完整的检测报告，报告应清晰、准确、完整地反映检测结果。
2. 结果反馈：检测报告应及时反馈给相关单位和个人，确保各方对检测结果有清晰的了解。
3. 问题处理：对于不符合规定的取样检测结果，应进行分析和处理，并采取相应的纠正措施。
4. 数据存档：对检测结果数据进行存档，以便日后查阅和分析。
六、注意事项与常见问题解答1. 注意事项：在见证取样过程中，应注意保护工程隐私，确保取样过程的公正、公平和透明，避免任何形式的贿赂和利益输送。
见证取样⼿册见证取样指南⼀、⽔泥物理性能试验1. 取样频率：同⼀⽔泥⼚、同期出⼚、同⼀出⼚编号及同强度⽔泥（散装≤500吨/批、袋装≤200吨/批）。
2. 取样⽅法：随机在不同部位⾄少20袋⽔泥中均匀抽样经搅拌均匀后，取10㎏试样。
⼆、钢筋原材⼒学性能试验1. 取样频率：同⼀⽣产⼚家、同⼀炉批号、同⼀规格、级别、同⼀交货状态及同⼀进场时间≤60吨/批。
2. 取样⽅法：每批任意选取两钢筋切取两根⽤于拉伸试验，两根⽤于冷弯试验为⼀组，长度按不同试验室的检测仪器定。
取样长度：拉伸试验⼀般为400～500mm，弯曲试验⼀般为350mm。
三、钢筋单、双⾯搭接焊及电渣压⼒焊试验1. 取样频率：在现浇钢筋混凝⼟结构中，应以300个同牌号钢筋、同型式接头作为⼀批；在房屋结构中，应在不超过⼆楼层中300个同牌号钢筋、同型式接头作为⼀批，当不⾜300个接头时，仍应作为⼀批。
2. 取样⽅法：每批随机切取3个接头为⼀组，长度按不同试验室的检测仪器定。
取样长度：拉伸试验⼀般为450mm。
四、钢筋闪光对焊试验1. 取样频率：同⼀台班内、由同⼀焊⼯完成的300个同牌号、同直径钢筋焊接接头作为⼀批。
当同⼀台班内焊接的接头数量较少，可在⼀周内累计计算，累计仍不⾜300个接头时，仍按⼀批计算。
2. 取样⽅法：从每批接头中随机切取，3个接头抗拉3个接头冷弯为⼀组。
五、钢筋机械连接试验1. 取样频率：同型号、同规格接头，以500个为⼀批，不⾜500个接头仍作为⼀批。
2. 取样⽅法：每批随机切取3个接头，另取3条钢筋作为母材抗拉试验为⼀组，长度按不同试验室的检测仪器定。
六、蒸压加⽓混凝⼟砌块试验1．取样频率：每1万块为⼀批，不⾜1万块仍作为⼀批。
2．取样⽅法：按膨胀⽅向中⼼分上、中、下抽取共9个试样为⼀组，每个试样平整切割成100×100×100mm。
七、普通混凝⼟⼩型空⼼砌块试验1. 取样频率：每1万块为⼀批，不⾜1万块仍作为⼀批。

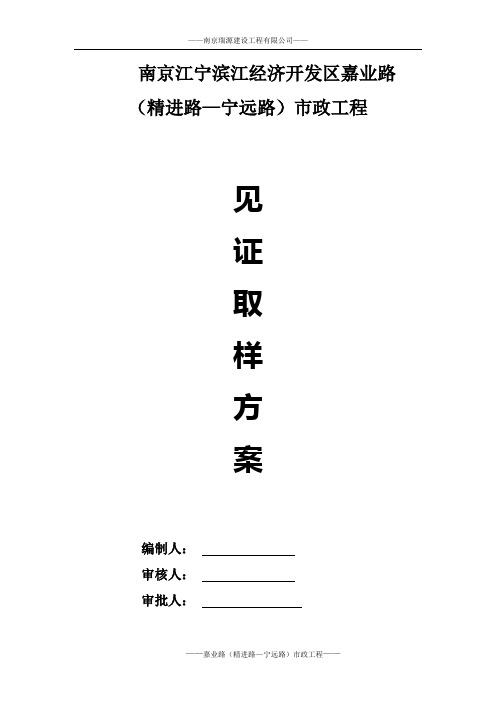

南京江宁滨江经济开发区嘉业路（精进路—宁远路）市政工程见证取样方案编制人：审核人：审批人：二0一一年五月一日见证取样方案一、工程概况：本工程为位于南京江宁滨江开发区嘉业路（精进路~宁远路）工程全长1929.041米。
本工程设计起点为道路与精进路交点（K0+000），终点道路与宁远路交点(K1+929.041)。
1.2路面采用铺沥青面层结构层为：①4cm(AC-16C)沥青砼+6cm （AC-20C）+沥青封面+沥青封层。
基层结构层①30cm厚12%灰土层， 30cm厚二灰结石（6.5：13.5：80）。
1.3横断面组成道路断面组成为：5米绿化带+14米车行道+5米绿化带。
、1.4管道组成DN1800雨水砼管331米；DN1200雨水砼管307米；DN1000雨水砼管34米；DN800雨水砼管157米；DN600雨水砼管264米；DN500雨水砼管15.3米。
DN400污水砼管785.9米；DN300污水砼管240米。
二、工程地点：滨江开发区三、参建单位建设单位：南京滨江投资发展有限公司设计单位：南京天元市政设计有限公司监理单位：理工大学工程兵工程学院南京工程建设监理部施工单位：南京瑞源建设工程有限公司四、工程造价：五、取样见证方案监理单位见证人员：施工单位取样人员：杨凤洁南京江宁滨江开发区嘉业路（精进路—宁远路）工程施工项目部取样人员持证上岗。
在现场进行原材料取样和试块制作等时，持证见证人员（监理人员）在旁见证。
见证人员和我施工单位取样人员一起将试样送至检测单位，且在检测委托单上签字。
（一）、水泥1、检验频率以同一品种、同一标号、同一出厂批号为一个验收批，袋装水泥每批总重不大于200t复检一次，散装水泥每批总重不大于500t复检一次。
2、取样方法随机从不少于20处取样单位抽取等量水泥，经拌合均匀后，再从中称取不少于13Kg 水泥，用留样筒包装送检。
3、水泥复检项目：胶砂强度、细度、凝结时间、安定性、标准稠度。
见证取样作业指导书1 总则1.1 术语1.1.1 取样：指按有关技术标准、规范的规定，从检验（测）对象中抽取试样样品的过程。
1.1.2 送样：指取样后将试样从现场移交给有检测资格的单位承检的全过程。
1.2 规定1.2.1所有建设工程所使用的全部原材料及现场制作的混凝土、砂浆试块均实行见证取样送样制度。
1.2.2见证取样送样的要求：1、见证人员应是本工程监理单位人员。
2、施工企业取样人员在现场进行原材料取样和试块制作时，见证人员必须在旁见证。
3、见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位；有专用送样工具的工地，见证人员必须采取有效的封样措施亲自封样。
4、检测单位在接受委托检验任务时，须由送检单位填写委托单，见证人员应在检验委托单上签名。
5、检测单位应在检验报告单备注栏中注明见证单位和见证人员姓名，未注明的，见证人员应在检验报告单上签名。
6、见证人员对试样的代表性和真实性负有法定责任。
2 常用建筑材料的质量检验2.1 水泥根据《混凝土结构工程施工质量验收规范》（GB50204—2002）、混凝土结构工程用水泥取样按以下规定：2.1.1 检测参数：强度、凝结时间、安定性、细度（选择性指标）2.1.2 取样频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。
当在使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应进行复验，并按复验结果使用。
2.1.3 取样方法：可连续取，亦可从20个以上不同部位取等量样品，采用取样管，插入水泥适当深度，用大拇指按住气孔，小心抽出取样管，将所取样品放入洁净、干燥、不易受污染的容器中，总量不少于12kg。
2.1.4 取样送样规则：1、首先要掌握所购买的水泥的生产厂是否具有产品生产许可证。
2、水泥委托检验样必须以每一个出厂水泥编号为一个取样单位，不得有两个以上的出厂编号混合取样。
市政公用工程质量检测见证取样送检人员实用手册南京市市政公用工程质量检测中心站编制二0 0 四年五月目录1、关于印发《江苏省建设工程质量检测见证取样送检暂行规定》的通知江苏省建设委员会苏建质（1998）270号文 (1)2、第一章南京市建设工程质量检测见证取样送检制度 (5)第一节见证取样送检的必要性及其范围和程序 (5)第二节见证人员的基本要求和职责 (6)第三节见证取样送检的管理 (7)3、第二章市政公用工程常用建筑材料质量检验取样方法 (8)第一节水泥取样方法 (8)第二节建筑用砂、石取样方法 (10)第三节混凝土试件的制作、养护及取样的方法 (11)第四节砌筑用砂浆试件的取样、制作及养护 (16)第五节混凝土外加剂取样方法 (18)第六节钢材取样方法 (22)第七节钢筋焊接取样方法 (24)第八节混凝土路面砖取样方法 (25)第九节沥青取样方法 (26)第十节沥青混合料取样方法 (30)第十一节土样的采样 (32)第十二节土的含水量取样方法 (33)第十三节击实试验取样方法 (34)第十四节液塑限取样方法 (35)第十五节无侧限抗压强度取样方法 (36)第十六节灰土曲线、灰土剂量取样方法 (37)第十七节工程用集料取样方法 (38)第十八节工地现场密度实度取样方法 (40)第十九节烧结砖取样方法 (40)4、检查井盖取样方法 (41)5、混凝土路缘石取样方法 (43)6、钢筋混凝土用钢筋焊接网取样方法 (45)7、预应力混凝土用金属螺旋管取样方法 (47)8、预应力静载锚固性能试验取样方法 (48)9、排水管取样方法 (49)江苏省建设委员会文件苏建质（1998）270 号关于印发《江苏省建设工程质量检测见证取样送检暂行规定》的通知各省辖市建委：为了进一步提高全省建设工程质量检测数据的真实性、公正性和准确性，现将《江苏省建设工程质量检测见证取样送检暂行规定》发给你们，请遵照执行。
附件一: 《江苏省建设工程质量检测见证取样送检暂行规定》；附件二：《见证人员授权书》。
南京地铁工程南京地铁十号线D10-TJ01标工程监理实施细则（见证取样）内容提要：工程特点见证取样依据见证取样内容见证取样程序建筑材料取样方法、检测项目见证人员职责项目监理部（章）：专业监理工程师：总监理工程师：日期：一、工程特点南京地铁过江隧道D10-TA03标中间风井起点里程右CK14+851.141,终点里程右CK14+971.141，全长120m。
采用明挖顺作法施工，围护结构采用地下连续墙+内支撑的结构形式，主体结构为地下三层框架结构。
中间风井平面图见图1。
图1 中间风井结构平面布置图中间风井～江心洲站区间起点里程右CK11+251.067，终点里程右CK14+851.141，全长3600.074m，为单洞双线断面，采用盾构法施工。
盾构隧道管片内径10.2m，外径11.2m，厚度0.5m，管片环宽2m。
管片采用通用双边楔形环，衬砌圆环分为7+1块，根据结构形式，为5(标准块)+2(邻接块)+1(K块)。
隧道下部结构采取中间预制“口”字件+两侧现浇边涵的结构形式，双线间设置中隔墙，顶部设置烟道板。
二、编制依据1、工程建设法律、法规（1）《中华人民共和国建筑法》（2）《中华人民共和国合同法》（3）《建设工程质量管理条例》（4）其他与工程建设有关的法律、法规及规范性文件。
2、本工程项目的合同及相关文件（1）建设工程委托监理合同（2）建设工程施工合同（3）监理规划（3）本工程有关的协议、补充合同及其他相关文件。
3、设计文件、其他有关文件及其说明文件（1）工程地质、水文勘察报告（2）工程设计施工图、设计更改及工程变更（3）其他工程建设相关文件4、工程建设规范、规程、技术标准（1）《建设工程监理规范》（GB50319-2000）（2）《水泥取样方法》（GB12573-1990）（3）《建筑工程施工质量验收统一标准》（GB50300－2001）（4）《建筑地基基础工程施工质量验收规范》（GB50202－2002）（5）《混凝土结构工程施工质量验收规范》（GB50202－2002）（6）《地下防水工程质量验收规范》（GB50208-2002）（7）有关工程建设强制性的规范、规程及技术标准。
见证取样方案1.编制依据⑴《建设工程质量管理条例》⑵《工程质量监督工作导则》⑶《江苏省建设工程质量监督工作实施细则》⑷《江苏省建设工程质量检测见证取样送检暂行规定》⑸南京市政公用工程质量检测中心站编制的《市政基础设施工程主要检测项目、见证取样检测方案》指导书（道路工程、排水工程、结构工程）2.工程概况南京市浦口区经济开发区石桥工业区经一路提档升级工程路面工程及交通设施工程，起止桩号为：K0+000至K2+580段，其中本次北起规划北纬三路，南至新石线，路线全长2595.353m。
道路沿线与规划北纬三路、北纬二路、北纬一路、及现有道路纬一路纬二路、纬三路、纬四路、纬五路、纬六路和新石线相交，规划红线20米，设计车速40KM/h。
本次施工为：道路路面工程、交通设施工程。
其中起点至K0+440段，为完全新建；K0+440-K1+010段，现状为沥青砼路面，经调查本段路面状况良好，道路基层情况稳定，两侧企业进出口标高均高于现状道路，因此本着节约原则考虑对本段进行补强利用；K1+010-终点段，现状为水泥砼路面，路面破损严重，基层完全松散，对本段进行挖除重建。
3.见证取样方案3.1见证取样项目根据市政工程的实际情况，需要见证取样的项目如下：(1)水泥混凝土配合比(2)砂浆配合比(3)水泥(4)砌筑砂浆(5)砂(6)碎石(7)混凝土试块(8)水泥浆试块(9)沥青混合料（10）沥青面层3.2见证取样送检程序⑴建设单位应向工程质量监督单位和检测单位递交“见证单位和见证人授权书”，以便工程质量监督单位和工程质量检测单位检查核对。
⑵见证员、取样员应持证上岗。
⑶施工单位取样人员在现场对涉及结构安全的试块、试样和材料进行现场取样时，见证人员必须在旁边见证。
⑷见证人员应采取有效的措施对试样进行监护，应和施工企业取样人员一起将试样送至检测单位或采用有效的封样措施送样。
3.3见证员和取样员的责任⑴单位工程施工前，见证人员应会同施工项目负责人、取样人员共同制定送检计划。
