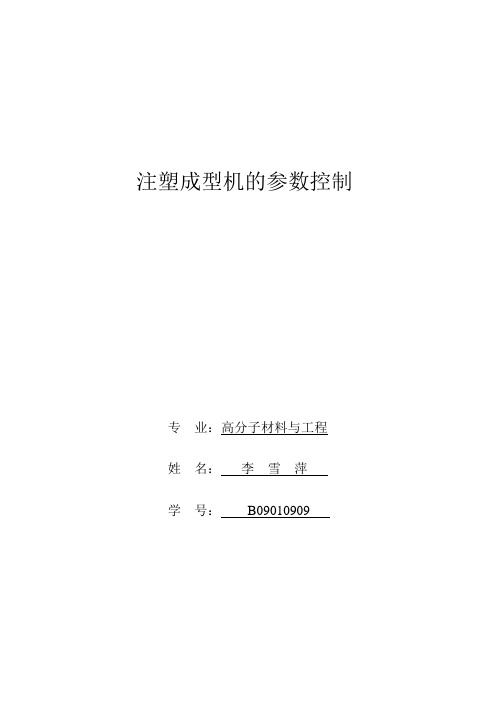

注塑成型机的参数控制专业:高分子材料与工程姓名:李雪萍学号:B09010909注塑成型机的参数控制1 注塑成型机的工作原理及分类1.1 注塑机的工作原理注塑机的工作原理与打针用的注射器相似,它是借助螺杆(或柱塞)的推力,将已塑化好的熔融状态(即粘流态)的塑料注射入闭合好的模腔内,经固化定型后取得制品的工艺过程。
注射成型是一个循环的过程,每一周期主要包括:定量加料——熔融塑化——施压注射——充模冷却——启模取件。
取出塑件后又再闭模,进行下一个循环。
1.2 注塑机的分类注塑机根据塑化方式分为柱塞式注塑机和螺杆式注塑机,按机器的传动方式又可分为液压式、机械式和液压——机械(连杆)式,按操作方式分为自动、半自动、手动注塑机。
(1)卧式注塑机:这是最常见的类型。
其合模部分和注射部分处于同一水平中心线上,且模具是沿水平方向打开的。
其特点是:机身矮,易于操作和维修;机器重心低,安装较平稳;制品顶出后可利用重力作用自动落下,易于实现全自动操作。
目前,市场上的注塑机多采用此种型式。
(2)立式注塑机:其合模部分和注射部分处于同一垂直中心线上,且模具是沿垂直方向打开的。
因此,其占地面积较小,容易安放嵌件,装卸模具较方便,自料斗落入的物料能较均匀地进行塑化。
但制品顶出后不易自动落下,必须用手取下,不易实现自动操作。
立式注塑机宜用于小型注塑机,一般是在60克以下的注塑机采用较多,大、中型机不宜采用。
(3)角式注塑机:其注射方向和模具分界面在同一个面上,它特别适合于加工中心部分不允许留有浇口痕迹的平面制品。
它占地面积比卧式注塑机小,但放入模具内的嵌件容易倾斜落下。
这种型式的注塑机宜用于小机。
(4)多模转盘式注塑机:它是一种多工位操作的特殊注塑机,其特点是合模装置采用了转盘式结构,模具围绕转轴转动。
这种型式的注塑机充分发挥了注射装置的塑化能力,可以缩短生产周期,提高机器的生产能力,因而特别适合于冷却定型时间长或因安放嵌件而需要较多辅助时间的大批量制品的生产。
在注塑成型中,你是如何“转换保压”的?在注塑成型中,注射和保压是共存的,对于刚刚接触成型调试和模流的初学者都会疑问,“产品注射满了,保压该如何加呢”?其实,保压并没有具体的数值,都是根据自己的生产经验进行设定,而且每个人的思路不同,设定的数值都会有些差异,以下是我在调试时,所理解保压的使用方法。
一、转换保压的控制方式在注塑成型中,当熔体注射动作完成后,熔体会因为材料冷凝收缩、定型的特性,模腔内部会留有空间,当螺杆保持一定的压力,继续向模腔内施加压力注射溶体,就会弥补填充收缩后剩下的空间,即转入的就是保压。
保压的参数设定对产品的质量有大的影响,在保压的作用下,模腔的熔体得到补缩和压实。
在调试时如果保压过大,会导致浇口附近内应力过大,应力开裂、产品脱模拉伤,周期时间长等问题;如果保压过小会导致产品缩水、气泡、表面凹凸不平等缺陷发生,调试产品时保压参数的常用的设定方式:1、先低后高的保压设定在注射结束后,熔体会由于惯性的作用,螺杆还会注入一些熔体,而前段保压压力设定低、增加停顿时间,接触到模芯的材料会冷凝固化,避免熔体过度填充而引起的缺陷;后段采用较高的保压压力控制浇口附近熔体的冷凝,补偿产品缩水,还可以控制产品形变。
2、由高逐渐下降的保压设定前段保压用于快速补缩接触到模芯还没有注射后冷凝的熔体,对于调试产品重量和尺寸有很大效果;后段保压冷凝定形,用于逐渐释放产品的残余应力的作用。
二、转换保压的位置确定查看注塑机的检测画面和注塑机的压力表都可以查看到保压的转换位置,也就是注塑机起压的地方至降压的地方。
在我刚开始学习成型调试的时候,老师傅告诉我:“产品快打满了(95%),一点点加保压,看产品外形变化,表面是否缩水、变形、达到重量、寸法要求?”对于保压该如何设定位置点,还是在需要根据生产情况,了解材料的流动性、产品的寸法和重量要求、以及形变、模具结构等原因,才能找出合适的转换保压位置。
但是也有的产品不需要转换保压,比如我曾经接触的同一系列的使用PP材料进行填充的产品,在换产开机调试的时候需要喷脱模剂,否则就筋位塞料、卸模拆解模具。
注塑机各功能作用及调整后果注塑参数调整射胶压力:分为射胶压力和射胶保压,即由螺杆射出开始位置进入二次压力切换位置为止之压力。
射胶压力负责将模腔充填充完整后转换为保压压力,此压力过小会使部品走不齐,熔合线深,光泽太亮等现象,压力过大会有批峰、尺寸大。
加大压力:尺寸大、顶白、披峰、断柱(粘模)、变形、光歌拖白(拖花)、断水口(粘水口)、顶不出产品(脱模困难)、爆裂减小压力:尺寸小、缩水、走不齐、粘前模、夹线深、流痕明显背压:背压即为螺杆顶部熔料在螺杆转动后退时的所受压力,主要目的是增加熔胶在筒内的融胶密度,适当排除塑料中的气体,搅拌均匀,但若调整不当,也会造成多方面的不利,如顶出困难、断水口、唧咀流胶••••••等,好处:不会有料花、缩水。
背压加大:炮筒电热升高、螺杆与炮筒的磨擦系数增高、漏胶、断水口、烘料密度增加、排除炮筒内气体(改善料花)、改善缩水、实际料量增加、水口影不稳定背压减小:料花、混色、缩水、走不齐、气纹、白线(银线)回料转速:即螺杆回料退回时转动速度。
螺杆转速应调慢(应以制品冷却时间调整)以减小螺杆后退时的惯性冲击,提高计量精确度。
回料转速加快:材料可能受热过度、产品出现冷胶、水口影不稳定(镜片类)回料转速减慢:周期可能延长射胶速度:熔融的塑料在模腔内的流动速度,流动得快、慢决定了部品熔接线的深浅、光泽的程度,排气不良造成的烧焦、批峰、走不齐等。
射胶速度加快:料花出现、夹线好转、走不齐、烧焦、披峰、气泡、气线变深射胶速度减慢:缩水、走不齐、夹线倒索:螺杆旋转回料到设定位置后,再进行不转后退的动作,便可防止射咀与唧咀接触处的处流涎现象,改善射咀处的冷胶。
倒索加大:料花倒索减小:冷胶、胶丝射胶速度VLV2、V3、V4、V5:Vl加大:水口影、胶丝、气纹、披峰Vl减小:走不齐、波纹、水口位偏光、水口位缩水V2加大:水口影、胶丝、水口爆裂、披峰V2减小:水口位偏光、波纹、胶丝V3加大:披峰、顶白、烧焦V3减小:夹线深、走不齐、偏光V4加大:披峰、烧焦、走不齐(排气不良)V4减小:走不齐、夹线深、偏光、尺寸小V5加大:披峰、烧焦、烧白、走不齐(排气不良)V5减小:走不齐、夹线深、偏光、尺寸小炮筒温度:炮筒温度升高:披峰、缩水、变色、胶丝、返胶、回不到料炮筒温度降低:走不齐、啤不出产品射胶时间:射胶时间是在规定的时间内,在一定的压力下,融胶进入模腔内,能使模具刚好填充完整所需的时间。
注塑工艺参数及其调整引言注塑工艺是一种常用的塑料加工方法,它通过将熔融状态的塑料材料注入模具中,经过冷却固化后得到所需的塑料制品。
而注塑工艺参数则是决定注塑过程质量的关键因素之一。
本文将介绍注塑工艺参数的常见类型,并讨论如何进行调整以获得更好的注塑效果。
注塑工艺参数类型在注塑过程中,常见的注塑工艺参数包括注射压力、射胶时间、保压时间、熔融温度、模具温度等。
下面将详细介绍每个参数的作用和调整方法。
1. 注射压力注射压力是指塑料材料进入模具的压力大小。
适当的注射压力能够保证塑料材料充分填充模具腔,在注塑过程中起到很大的作用。
如果注射压力过大,容易导致模具磨损和变形,同时也会增加设备的负荷。
如果注射压力过小,则可能会造成模具腔内塑料充填不完全,产生产品缺陷。
因此,在实际生产中,需要根据具体的塑料材料和产品要求来调整注射压力。
2. 射胶时间射胶时间是指注塑机从塑料材料开始进入模具到完成充填的时间。
合理的射胶时间可以保证塑料材料充分填充模具,在注塑过程中起到决定性的作用。
如果射胶时间过长,可能会导致制品内部产生气泡或短射等缺陷;如果射胶时间过短,则可能会导致产品表面不光滑、短射等问题。
调整射胶时间的方法一般是通过试模进行优化,根据产品的实际情况来确定最佳射胶时间。
3. 保压时间保压时间是指在注射完成后,模具保持一定的压力以保证塑料材料充分冷却和固化的时间。
适当的保压时间可以保证产品的尺寸稳定性和内部结构的完整性。
如果保压时间过长,则会造成生产周期增加和设备负荷加大;如果保压时间过短,则可能会导致产品收缩不充分、变形等问题。
保压时间的调整一般也需要通过试模来确定最佳参数。
4. 熔融温度熔融温度是指将塑料材料加热至熔点的温度。
合适的熔融温度可以保证塑料材料充分熔融,保证注塑过程的顺利进行。
如果熔融温度过高,则可能会导致塑料材料分解、变色等问题;如果熔融温度过低,则可能会导致塑料材料未完全熔融,产生短射等缺陷。
切换保压(V/P)后模具内到底发生了什么?注塑成型的填充过程对制品质量具有非常重要的影响,往往注射速度与保压压力起到决定性的作用。
当塑料熔体即将充满模腔时,模腔的压力陡然上升,较容易引起制品的飞边和翘曲。
为了避免这些缺陷,在填充即将结束时,由速度主导的注射阶段转向由压力主导的保压阶段。
图:注射系统位于喷嘴的物料常影响制品的浇口部分,而位于机筒后面部分的熔体常影响制品的最后充模部分。
如果在浇口处出现了烧焦痕,加热机筒前端的温度应该降低,相反,如果产品出现流动痕,则应提高机筒后部的温度设定,以使塑料完成熔融。
保压压力切换过程中的变化:注射结束后,螺杆会停顿非常短的时间,随后做减速运动,直至停止。
螺杆输出稳定的压力,补充模具型腔末端与因冷却而收缩的位置(补缩),填充速度变得缓慢,直至型腔末端压力达到最高。
随后浇口开始固化冷却,螺杆保持在一定位置,模具型腔内压力逐渐减小,直到浇口冷却封闭。
制品冷却阶段:冷却阶段有两个参数:冷却时间与模温。
模具温度控制应满足以下目地:•减少冷却时间,缩短成型周期以提高生产效率••提高成型制品的表面质量••使模具温度恒定以稳定制品质量••控制成型制品的收缩••控制结晶,以保证制品的力学强度•切换保压(V/P)后,需要注意哪些问题?熔体注射时,熔融的物料注入模具,熔体对流是主要传热机理。
由于注射速度快,黏性耗散会产生热量,最有可能出现在熔体流速最高的流道系统以及注射口。
而在保压阶段,熔体已部分成型,熔体热量通过模壁以及外部冷却系统来传导散热。
注塑工艺的五大要素是什么?1、温度:料筒温度、材料温度、模具温度、干燥温度、油温度、环境温度等2、压力:注塑压力、保持压力、背压、脱模压力、开模压力、锁模压力等3、时间:注塑时间、保持时间、冷却时间、干燥时间、计量延迟时间等4、速度:射出速度、回车速度、开闭模速度、脱模速度等5、位置:计量位置、顶出位置、开模位置等注塑成型工艺参数——压力首先我们要知道的是,注塑压力是由注塑系统的液压系统提供的。
液压缸的压力通过注塑机螺杆传递到塑料熔体上,塑料熔体在压力的推动下,经注塑机的喷嘴进入模具的竖流道(对于部分模具来说也是主流道)、主流道、分流道,并经浇口进入模具型腔,这个过程即为注塑过程,或者称之为填充过程。
压力的存在是为了克服熔体流动过程中的阻力,或者反过来说,流动过程中存在的阻力需要注塑机的压力来抵消,以保证填充过程顺利进行。
在注塑过程中,注塑机喷嘴处的压力最高,以克服熔体全程中的流动阻力。
其后,压力沿着流动长度往熔体最前端波前处逐步降低,如果模腔内部排气良好,则熔体前端最后的压力就是大气压。
影响熔体填充压力的因素很多,概括起来有3类:(1)材料因素,如塑料的类型、粘度等;(2)结构性因素,如浇注系统的类型、数目和位置,模具的型腔形状以及制品的厚度等;(3)成型的工艺要素。
注塑成型工艺参数——背压背压是指螺杆反转后退储料时所需要克服的压力。
采用高背压有利于色料的分散和塑料的融化,但却同时延长了螺杆回缩时间,降低了塑料纤维的长度,增加了注塑机的压力,因此背压应该低一些,一般不超过注塑压力的20%。
注塑泡沫塑料时,背压应该比气体形成的压力高,否则螺杆会被推出料筒。
有些注塑机可以将背压编程,以补偿熔化期间螺杆长度的缩减,这样会降低输入热量,令温度下降。
不过由于这种变化的结果难以估计,故不易对机器作出相应的调整。
注塑成型工艺参数——温度注塑温度是影响注塑压力的重要因素。
注塑机料筒有5~6个加热段,每种原料都有其合适的加工温度(详细的加工温度可以参阅材料供应商提供的数据)。
注射速度与V/P切换(2008-06-02 15:04:51)转载标签:注塑成型分类:注塑成型CAE注射速度注射速度是指注射螺杆在单位时间内的位移量,它直接影响制品的质量和生产效率。
为把熔料充实到模腔,得到密度均匀和高精度的制品,必须在段时间内把熔料充满模腔,进行快速充模。
注射速度慢,则熔料充模时间长,制品易产生冷接缝,密度不均,应力大等弊病。
采用高速注射可以减少模腔内熔料的温差,改善压力传递效果,得到密度均匀,应力小的精密制品。
但注射速度过高,熔料流经浇口等处易形成不规则的流动,并造成物料烧焦以及吸入气体和排气不良等现象,从而直接影响制品的表面质量。
同时,注射速度过高也不易达到注射与保压压力稳定的切换,常因过压而使制品出现溢边。
注射时浇口及型腔内横截面上各点的速度是不均匀的,在注射工艺上,要求流体进入型腔后要进行慢注射,在最后阶段,注射速度要加快,以保证充实,故必须对注射速度进行分级控制。
生产实践表明,理想的注射速度曲线应如图1中虚线所示,实现控制时可将图1中所描述的运动规律简化为3~5个阶段的匀速运动(如图1中实线所示),进行分级控制。
注射速度对塑件填充率的影响曲线如图4.9所示。
从图中可以看到,在速度比较低的时候,提高注射速度对填充率的影响比较显著。
当速度较高后,提高注射速度则不能大幅度的提高填充率。
注射速度的提高会使充模压力提高,这是因为高速度充填可以维持熔体较高的温度,减小流体粘度和阻力损失,从而提高模腔压力。
同时,还可使冷却变慢,制品均匀而密实。
但是,过高的速度会造成熔体的不稳定流动,及胀模飞边现象。
另外,注射速度的确定要根据不同的模具结构形状尺寸,浇道系统和聚合物性质而定。
因此,目前注射速度的设定仍然依赖于经验,并针对特定模具形状和材料,辅以试验测试。
Moldflow中的工艺参数设置,在Filling control中可以选择Injection time控制方式,缩短与延长填充时间可以提高与降低注射速度。
压力切换在注塑成型中的应用
凌建刚
(2001/03/06)
在注塑成型生产过程中,V-P切换方式基本分三种,即位置切换、压力切换、时间切换。
如我们现在所用的SUMITOMO、DEMAG、FANUC机器就可采用这三种切换方式。
通常我们采用位置切换,并辅以时间控制的方法来实现V-P切换,而压力切换基本不采用。
但本人在调试中发现,有时用位置切换无法有效调试的时候,用压力切换却能调试出质量稳定的产品。
九七年底,本人曾就压力切换的应用提出过建议。
经过三年来的实践,本人又得出了些关于压力切换方面的经验。
现叙述如下,供各位同事参考。
一,调试动机
通常,我们用位置切换均能正常生产,但当出现各种不稳定因素,特别是当机器的注射系统存在问题的情况下,比如老的SUMITOMO机器以及象FANUC#23、#28机器,这些机器的塑炼效果较差,注射时熔体返流现象严重,屏幕数据显示料垫值上下跳动异常,切换点处的压力值也随之跳动异常,甚至会出现料垫值为0的情况。
这一不稳定造成了产品有时因过量充填而出现飞边、焦印,有时因充填不足而出现缺料、粘模现象。
仔细观察这些数据及相应的产品,我们会发现一般情况下,料垫大(压力高)的时候,产品出现飞边、焦印,料垫小(压力低)的时候,产品出现缺料、粘模,料垫(压力)处在中间值时,产品完好。
由此我们可以得出这样的结论,注射压力的稳定性在很大程度上决定了产品质量的稳定性,从这一原理出发,我们可以尝试采用稳定压力的方法来稳定产品质量。
二,压力曲线图
说到压力,我们应该知道我们所指的压力是如何得来的,这一压力即指我们现在在机器上看到的注射压力值,它实际上是在螺杆头部(计量室)建立的熔体压强用压力传感器测得的。
传感器所测得的连续数据组合起来即得压力曲线图。
压力曲线图可以间接地表征熔体充满型腔的过程。
压力曲线图大致有以下几种情况:
2
t t V-P V-P
4
t t V-P V-P
P1--------------------------
注射段压力
P2,P3--------------------保压
Pmax-----------------------峰值压力
t-----------------------------时间
V-P-------------------------切换点
t V-P
三,适用范围
在采用位置切换时,若切换点压力总是位于压力峰值附近,则同样可采用压力切换方式生产。
我们可以由压力曲线的走势来判断能否采用压力切换方式,看上面的曲线图,其中,图1曲线走势平缓,没有明显的压力峰值,故不能采用压力切换方式,图4曲线的压力峰值不在V-P 切换点附近,也不可以采用压力切换方式,图2、图3、图5曲线在V-P 切换点附近有压力峰值,可以采用压力切换方式。
本人曾在92009系列、2.5SDL PLATE 系列、MINI CAP 3P 、292057系列、CT 系列、177533系列采用过压力切换,效果明显。
四,设定方法
对于不同的机器,压力切换的设定方法稍有不同,首先当然都是把位置切换改成压力切换,并设定切换压力值,另外设定最大注射压力值大于切换压力值百分之十以上,并可适当增加料量以完成充填。
对于SUMITOMO 和DEMAG 机器,由于位置切换值还存在,并同时间控制一样还在起作用,所以对位置还需作进一步设定。
对于SUMITOMO ,位置切换值要设较小值(如2mm ),否则会因为位置到而压力未到出现充填不足。
对于DEMAG ,位置切换值要设较大值(如20mm ),否则会因为位置未到出现“no holding pressure ”而报警停机。
而对于FANUC 机器,由于压力切换后已经没有位置切换值,故没有SUMITOMO 和DEMAG 的上述现象。
碰到图5曲线走势,如果Pmax1>Pmax2,对于SUMITOMO ,可以自动避过Pmax1。
对于FANUC ,可以设定trans step=2,这样也可以避过Pmax1。
对于DEMAG ,不能避开,故此时不能采用压力切换。
Pmax1实际上是由喷嘴冷料堵塞造成的,可以通过调节料温和冷却时间等参数来消除。
六,其它优点
采用压力切换还有一个重要的优点,就是可以避免因产品粘模或浇口堵塞而造成的过分充填。
因为在位置切换时,当某一穴粘模或浇口堵塞,则注入其他穴的料量就必然增加,造成过分充填,如92009系列,177533系列,产品特别容易由于缺料而粘模,由于模具陈旧,过分充填就会造成型芯嵌料,产品飞边,必须拆模清洗。
但若采用压力切换,就不会出现此类情况。
因为注入每一穴的料量不会增加。
这样就等于节约了生产时间。
七,缺陷及其弥补
压力切换有其缺陷,本人多次发现在下午五点左右以及凌晨五点左右这两个时间段,采用压力切换时,产品质量有明显的变化趋势,在下午五点左右,产品有飞边增大的趋势(料垫减小的趋势),在凌晨五点左右,产品有飞边减小并出现缺料的趋势(料垫增大的趋势)。
故采用压力切换时,应当注意这一时间段的变化,观察若料垫平均值有增大或减小的趋势,则相应增大或减小切换压力设定值,以稳定料垫平均值来稳定产品的质量。
这一缺陷的原因,本人猜测可能跟供电量的充足与否有关,但有待证实。
还有一种可能是混料不均或混料比例有所变化,但似乎可能性较小。
八,调试实例
1.98/01/14 M/C#01 SUMITOMO 0-292057-5 CA V4/4
现象:粘模、焦印,粘模引起断芯
料垫在0.6~5mm之间跳动,压力在11%~40%之间跳动。
措施:压力切换,设定切换值30%,最大值40%
增大料量26.5mm至28mm
原切换位置6mm至2mm
结果:压力在29%~32%之间
料垫大于0.6(保证充满型腔不粘模)
在当班生产中,再也没有发生粘模及焦印现象
2.00/08/03 M/C#59 FANUC CT14P CA V2/4
现象:飞边、缺料
压力在650~850 kg/cm2之间跳动,料垫=5.60mm
Pmax>760 kg/cm2,产品外飞边较大
Pmax<720 kg/cm2,产品缺料
措施:压力切换,设定切换值720 kg/cm2
结果:压力在740~760 kg/cm2之间t (s) 料垫在4.5~6.5mm之间,产品稳定0.36
3.00/10/16 M/C#28 FANUC 2-177533-3
采用压力切换方式,设定切换值P=460 kg/cm2,实际值在480kg/cm2左右,料垫在5.58mm 左右
现象:至凌晨4:00以后,料垫开始逐步变化至7.2mm左右,此时,压力实际值未变化,而产品出现缺料。
措施:调试切换值P至490 kg/cm2,实际值在510 kg/cm2左右,
结果:料垫恢复至5.58mm左右,产品良好
分析:造成这一现象,是料的原因还是机器的原因值得探究。
4.00/10 M/C#22 FANUC CT RELAY 2P
现象:观察屏幕统计数据,压力变化范围较大,但相应的产品飞边却没有变化压力曲线在切换处呈峰值
措施:采用压力切换
结果:压力值稳定,但无效(即飞边没有变小)
分析:虽然可以采用压力切换,但由于压力对产品飞边的影响不大,效果就不明显。
九,小结
虽然采用压力切换有不少优点,但因为其还有缺陷和局限性,本人不主张直接采用压力切换方式进行调试,而是在位置切换调试无效,且压力曲线合适时,可试着采用,避免出现调试的无序混乱局面。
