【CN109828773A】一种呼吸支持设备系统远程升级终端及其实现方法【专利】

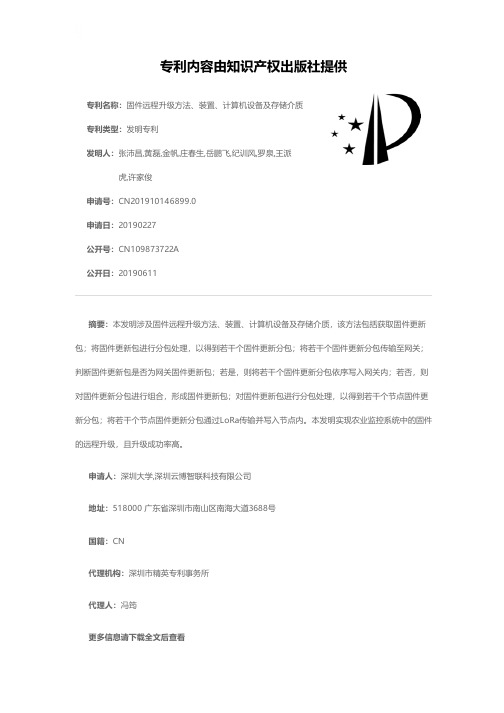

专利名称：固件远程升级方法、装置、计算机设备及存储介质专利类型：发明专利
发明人：张沛昌,黄磊,金帆,庄春生,岳鹏飞,纪训风,罗泉,王派虎,许家俊
申请号：CN201910146899.0
申请日：20190227
公开号：CN109873722A
公开日：
20190611
专利内容由知识产权出版社提供
摘要：本发明涉及固件远程升级方法、装置、计算机设备及存储介质，该方法包括获取固件更新包；将固件更新包进行分包处理，以得到若干个固件更新分包；将若干个固件更新分包传输至网关；判断固件更新包是否为网关固件更新包；若是，则将若干个固件更新分包依序写入网关内；若否，则对固件更新分包进行组合，形成固件更新包；对固件更新包进行分包处理，以得到若干个节点固件更新分包；将若干个节点固件更新分包通过LoRa传输并写入节点内。

本发明实现农业监控系统中的固件的远程升级，且升级成功率高。

申请人：深圳大学,深圳云博智联科技有限公司
地址：518000 广东省深圳市南山区南海大道3688号
国籍：CN
代理机构：深圳市精英专利事务所
代理人：冯筠
更多信息请下载全文后查看。

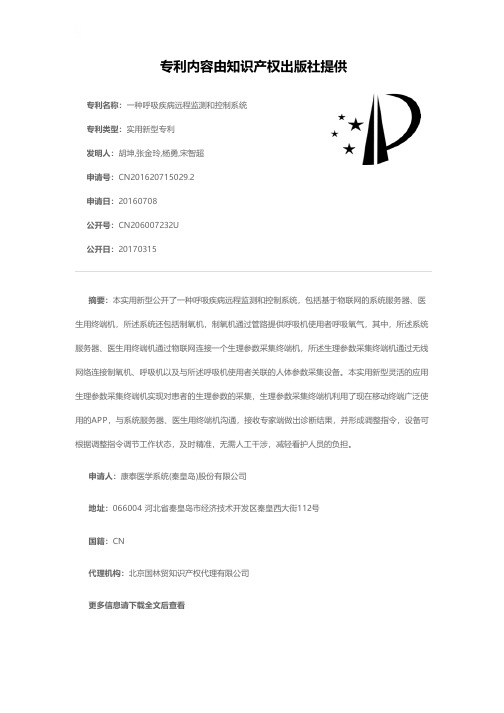

专利名称：一种呼吸疾病远程监测和控制系统专利类型：实用新型专利
发明人：胡坤,张金玲,杨勇,宋智超
申请号：CN201620715029.2
申请日：20160708
公开号：CN206007232U
公开日：
20170315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种呼吸疾病远程监测和控制系统，包括基于物联网的系统服务器、医生用终端机，所述系统还包括制氧机，制氧机通过管路提供呼吸机使用者呼吸氧气，其中，所述系统服务器、医生用终端机通过物联网连接一个生理参数采集终端机，所述生理参数采集终端机通过无线网络连接制氧机、呼吸机以及与所述呼吸机使用者关联的人体参数采集设备。

本实用新型灵活的应用生理参数采集终端机实现对患者的生理参数的采集，生理参数采集终端机利用了现在移动终端广泛使用的APP，与系统服务器、医生用终端机沟通，接收专家端做出诊断结果，并形成调整指令，设备可根据调整指令调节工作状态，及时精准，无需人工干涉，减轻看护人员的负担。

申请人：康泰医学系统(秦皇岛)股份有限公司
地址：066004 河北省秦皇岛市经济技术开发区秦皇西大街112号
国籍：CN
代理机构：北京国林贸知识产权代理有限公司
更多信息请下载全文后查看。

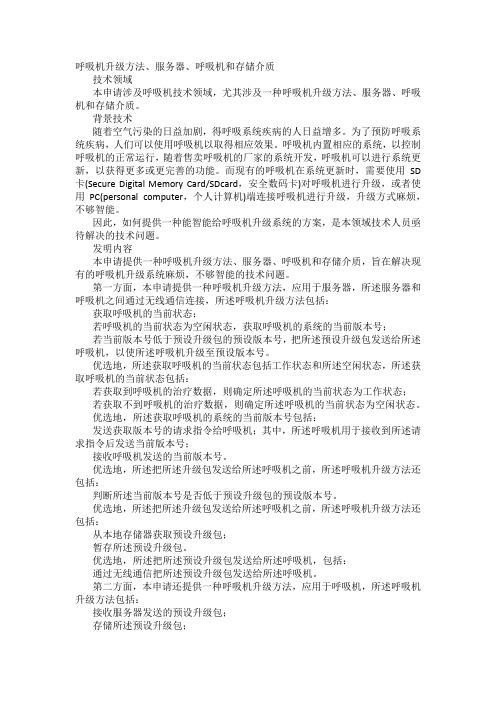

呼吸机升级方法、服务器、呼吸机和存储介质技术领域本申请涉及呼吸机技术领域，尤其涉及一种呼吸机升级方法、服务器、呼吸机和存储介质。

背景技术随着空气污染的日益加剧，得呼吸系统疾病的人日益增多。

为了预防呼吸系统疾病，人们可以使用呼吸机以取得相应效果。

呼吸机内置相应的系统，以控制呼吸机的正常运行，随着售卖呼吸机的厂家的系统开发，呼吸机可以进行系统更新，以获得更多或更完善的功能。

而现有的呼吸机在系统更新时，需要使用SD 卡(Secure Digital Memory Card/SDcard，安全数码卡)对呼吸机进行升级，或者使用PC(personal computer，个人计算机)端连接呼吸机进行升级，升级方式麻烦，不够智能。

因此，如何提供一种能智能给呼吸机升级系统的方案，是本领域技术人员亟待解决的技术问题。

发明内容本申请提供一种呼吸机升级方法、服务器、呼吸机和存储介质，旨在解决现有的呼吸机升级系统麻烦，不够智能的技术问题。

第一方面，本申请提供一种呼吸机升级方法，应用于服务器，所述服务器和呼吸机之间通过无线通信连接，所述呼吸机升级方法包括：获取呼吸机的当前状态；若呼吸机的当前状态为空闲状态，获取呼吸机的系统的当前版本号；若当前版本号低于预设升级包的预设版本号，把所述预设升级包发送给所述呼吸机，以使所述呼吸机升级至预设版本号。

优选地，所述获取呼吸机的当前状态包括工作状态和所述空闲状态，所述获取呼吸机的当前状态包括：若获取到呼吸机的治疗数据，则确定所述呼吸机的当前状态为工作状态；若获取不到呼吸机的治疗数据，则确定所述呼吸机的当前状态为空闲状态。

优选地，所述获取呼吸机的系统的当前版本号包括：发送获取版本号的请求指令给呼吸机；其中，所述呼吸机用于接收到所述请求指令后发送当前版本号；接收呼吸机发送的当前版本号。

优选地，所述把所述升级包发送给所述呼吸机之前，所述呼吸机升级方法还包括：判断所述当前版本号是否低于预设升级包的预设版本号。

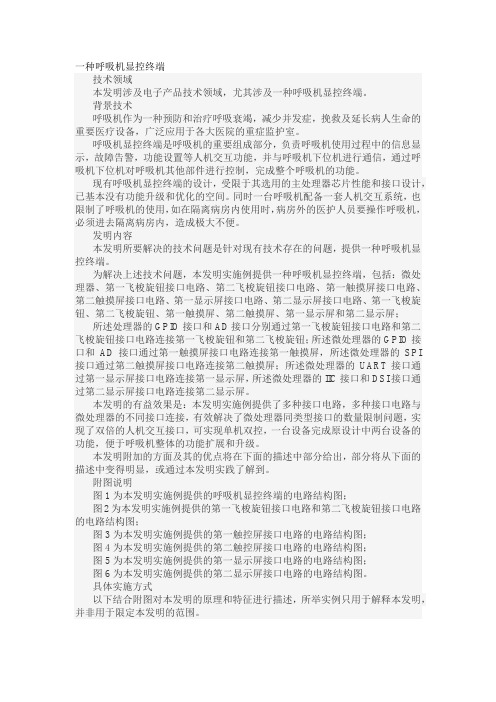

一种呼吸机显控终端技术领域本发明涉及电子产品技术领域，尤其涉及一种呼吸机显控终端。

背景技术呼吸机作为一种预防和治疗呼吸衰竭，减少并发症，挽救及延长病人生命的重要医疗设备，广泛应用于各大医院的重症监护室。

呼吸机显控终端是呼吸机的重要组成部分，负责呼吸机使用过程中的信息显示，故障告警，功能设置等人机交互功能，并与呼吸机下位机进行通信，通过呼吸机下位机对呼吸机其他部件进行控制，完成整个呼吸机的功能。

现有呼吸机显控终端的设计，受限于其选用的主处理器芯片性能和接口设计，已基本没有功能升级和优化的空间。

同时一台呼吸机配备一套人机交互系统，也限制了呼吸机的使用，如在隔离病房内使用时，病房外的医护人员要操作呼吸机，必须进去隔离病房内，造成极大不便。

发明内容本发明所要解决的技术问题是针对现有技术存在的问题，提供一种呼吸机显控终端。

为解决上述技术问题，本发明实施例提供一种呼吸机显控终端，包括：微处理器、第一飞梭旋钮接口电路、第二飞梭旋钮接口电路、第一触摸屏接口电路、第二触摸屏接口电路、第一显示屏接口电路、第二显示屏接口电路、第一飞梭旋钮、第二飞梭旋钮、第一触摸屏、第二触摸屏、第一显示屏和第二显示屏；所述处理器的GPIO接口和AD接口分别通过第一飞梭旋钮接口电路和第二飞梭旋钮接口电路连接第一飞梭旋钮和第二飞梭旋钮；所述微处理器的GPIO接口和AD接口通过第一触摸屏接口电路连接第一触摸屏，所述微处理器的SPI 接口通过第二触摸屏接口电路连接第二触摸屏；所述微处理器的UART接口通过第一显示屏接口电路连接第一显示屏，所述微处理器的IIC接口和DSI接口通过第二显示屏接口电路连接第二显示屏。

本发明的有益效果是：本发明实施例提供了多种接口电路，多种接口电路与微处理器的不同接口连接，有效解决了微处理器同类型接口的数量限制问题，实现了双倍的人机交互接口，可实现单机双控，一台设备完成原设计中两台设备的功能，便于呼吸机整体的功能扩展和升级。
