2020年高考回归复习—电学选择之安培力 含答案

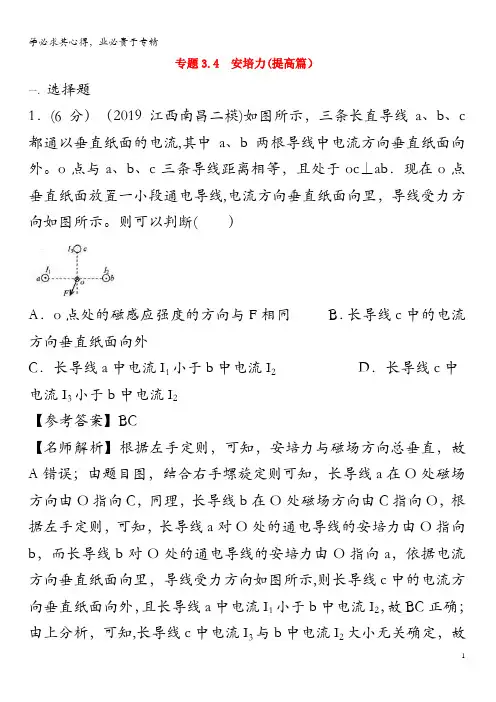

专题3.4 安培力(提高篇）一．选择题1．(6分）（2019江西南昌二模)如图所示，三条长直导线a、b、c 都通以垂直纸面的电流,其中a、b两根导线中电流方向垂直纸面向外。

o点与a、b、c三条导线距离相等，且处于oc⊥ab．现在o点垂直纸面放置一小段通电导线,电流方向垂直纸面向里，导线受力方向如图所示。

则可以判断( ）A．o点处的磁感应强度的方向与F相同B．长导线c中的电流方向垂直纸面向外C．长导线a中电流I1小于b中电流I2D．长导线c中电流I3小于b中电流I2【参考答案】BC【名师解析】根据左手定则，可知，安培力与磁场方向总垂直，故A错误；由题目图，结合右手螺旋定则可知，长导线a在O处磁场方向由O指向C，同理，长导线b在O处磁场方向由C指向O，根据左手定则，可知，长导线a对O处的通电导线的安培力由O指向b，而长导线b对O处的通电导线的安培力由O指向a，依据电流方向垂直纸面向里，导线受力方向如图所示,则长导线c中的电流方向垂直纸面向外，且长导线a中电流I1小于b中电流I2，故BC正确；由上分析，可知,长导线c中电流I3与b中电流I2大小无关确定，故D错误。

2．（4分）(2019海南乐东三模）如图所示为研究平行通电直导线之间相互作用的实验装置.接通电路后发现两根导线均发生形变,此时通过导线M和N的电流大小分别为I1和I2，已知I1＞I2，方向均向上.若用F1和F2分别表示导线M和N受到的磁场力，则下列说法正确的是（）A．两根导线互相排斥B．为判断F1的方向，需要知道I1和I2的合磁场方向C．两个力的大小关系为F1＞F2D．仅增大电流I2，F1、F2会同时都增大【参考答案】D【名师解析】根据右手定则判断通电直导线周围产生磁场，再根据左手定则判断安培力的方向,可知两根导线相互吸引，故A错误；B、判断F1的方向，以M导线为研究对象,N导线提供磁场，根据左手定则，要知道的是I2产生的磁场，故B错误；通电直导线周围存在的磁场B的大小，和该直导线中通过的电流大小成正比，即B＝KI,安培力F＝BIL,即F1＝B2I1L＝KI2I1L，F2＝B1I2L＝KI1I2L，两个力大小相等，故C错误、D正确。

磁场的描述·磁场对电流的作用一、选择题(本题共8小题,每小题8分,共64分.在每小题给出的四个选项中,第1~5题只有一项符合题目要求,第6~8题有多项符合题目要求.全部选对的得8分,选对但不全的得5分,有选错的得0分)1.在磁场中某区域的磁感线,如图所示,则()A.a、b两处的磁感应强度的大小不等,B a>B bB.a、b两处的磁感应强度的大小不等,B a<B bC.同一通电导线放在a处受力一定比放在b处受力大D.同一通电导线放在a处受力一定比放在b处受力小解析:磁感线的疏密反映了磁感应强度的弱强,按照题图应有B a<B b,选项B正确;同一导线所受安培力除与磁感应强度的大小有关外,还与导线在磁场中的位置有关,选项C、D错误.答案:B2.(2014·陕西宝鸡质检)如图所示,将一个半径为R的金属圆环串联接入电路中,电路中的电流为I,接入点a、b是圆环直径上的两个端点,流过圆弧acb和adb的电流相等.金属圆环处在磁感应强度为B的匀强磁场中,磁场方向与圆环所在的平面垂直.则金属圆环受到的安培力为()A.0B.πBIRC.2πBIRD.2BIR解析:隔离金属圆环的上半部分,其中的电流为,所受安培力为B··2R=BIR;同理,金属圆环的下半部分所受的安培力也为BIR,两部分所受的安培力方向相同,所以金属圆环受到的安培力为2BIR,选项D正确.答案:D3.(2014·上海联考)如图,两根互相平行的长直导线过纸面上的M、N两点,且与纸面垂直,导线中通有大小相等、方向相反的电流.A、O、B在M、N的连线上,O为MN的中点,C、D位于MN的中垂线上,且A、B、C、D到O点的距离均相等.关于以上几点处的磁场,下列说法正确的是()A.O点处的磁感应强度为零B.A、B两点处的磁感应强度大小相等,方向相反C.C、D两点处的磁感应强度大小相等,方向相同D.A、C两点处磁感应强度的方向不同解析:由安培定则可知,两导线在O点产生的磁场均竖直向下,合磁感应强度一定不为零,选项A错;由安培定则,两导线在A、B两处产生的磁场方向均竖直向下,由于对称性,电流M在A处产生磁场的磁感应强度等于电流N在B处产生磁场的磁感应强度,同时电流M在B处产生磁场的磁感应强度等于电流N在A处产生磁场的磁感应强度,所以A、B两处磁感应强度大小相等、方向相同,选项B错;根据安培定则,两导线在C、D两处产生的磁场方向分别垂直于C、D两点与两导线的连线方向,如图所示,且产生的磁场的磁感应强度相等,由平行四边形定则可知,C、D两点处的磁感应强度大小相等,方向相同,选项C正确;A、C两处磁感应强度的方向均竖直向下,选项D错.答案:C4.如图所示,三根通电长直导线P、Q、R互相平行且通过正三角形的三个顶点,三条导线中通入的电流大小相等、方向垂直纸面向里.通过直导线产生磁场的磁感应强度B=,I为通电导线的电流大小,r为距通电导线的垂直距离,k为常量,则通电导线R受到的磁场力的方向是()A.垂直R,指向y轴负方向B.垂直R,指向y轴正方向C.垂直R,指向x轴负方向D.垂直R,指向x轴正方向解析:根据平行电流之间的相互作用,平行直导线电流方向相同时,导线间存在相互引力作用,根据对称性,P、Q分别与R之间的力大小相等,方向对称,再根据平行四边形定则,通电导线R 受到的磁场力的方向垂直R,指向y轴负方向,因此A正确.答案:A5.如图所示的天平可用来测定磁感应强度,天平的右臂下挂有一个矩形线圈,宽为l,共N匝,线圈的下部悬在匀强磁场中,磁场方向垂直纸面,当线圈中通有电流I(方向如图)时,在天平的左、右两边加上质量各为m1、m2的砝码,天平平衡,当电流反向(大小不变)时,右边再加上质量为m 的砝码后,天平重新平衡.由此可知()A.磁感应强度的方向垂直纸面朝里,大小为-B.磁感应强度的方向垂直纸面朝里,大小为C.磁感应强度的方向垂直纸面朝外,大小为-D.磁感应强度的方向垂直纸面朝外,大小为解析:由于电流反向后需在右边加上砝码才能重新平衡,故知原先安培力向下,由左手定则可判断磁场方向为垂直于纸面向里,又由天平平衡条件可推出mg=2NBIl,故B=.答案:B6.如图所示,在光滑水平面上一轻质弹簧将挡板和一条形磁铁连接起来,此时磁铁对水平面的压力为F N1,现在磁铁左上方位置固定一导体棒,当导体棒中通以垂直纸面向里的电流后,磁铁对水平面的压力为F N2,则以下说法正确的是()A.弹簧长度将变长B.弹簧长度将变短C.F N1>F N2D.F N1<F N2解析:画出导体棒所在处的磁感线方向,用左手定则可判断出条形磁铁对导体棒的安培力斜向右下,由牛顿第三定律可知,导体棒对条形磁铁的安培力斜向左上,所以弹簧长度将变短,F N1>F N2,选项B、C正确.答案:BC7.如图所示,有两根长为L、质量为m的细导体棒a、b,a被水平放置在倾角为α=45°的光滑斜面上,b被水平固定在与a在同一水平面的另一位置,且a、b平行,它们之间的距离为x.当两细棒中均通以电流强度为I的同向电流时,a恰能在斜面上保持静止,则下列说法正确的是()A.b的电流在a处产生的磁场的方向向上B.b的电流在a处产生的磁场的大小为C.若保持a、b中的电流大小和方向不变,使b上移,a仍能保持静止D.若保持a、b中的电流大小和方向不变,使b下移,a将不能保持静止解析:由安培定则可知,a处的磁感应强度方向为竖直向上,选项A正确;对a由力平衡条件得,mg sin45°=BIL cos45°,知B=,选项B错误;若b上移,则其在a处的磁场减弱,安培力与斜面的夹角β减小,mg sin45°=BIL cosβ成立,即a仍能保持静止,选项C正确;若b下移,则其在a处的磁场减弱,安培力与斜面的夹角β增大,mg sin45°=BIL cosβ不成立,即a不能保持静止,选项D正确.答案:ACD8.如图甲所示,电流恒定的通电直导线MN,垂直平放在两条相互平行的水平光滑长导轨上,电流方向由M指向N,在两轨间存在着竖直磁场,取垂直纸面向里的方向为磁感应强度的正方向,当t=0时导线恰好静止,若B按如图乙所示的余弦规律变化,下列说法正确的是()A.在最初的一个周期内,导线在导轨上做往复运动B.在最初的一个周期内,导线一直向左运动C.在最初的半个周期内,导线的加速度先增大后减小D.在最初的半个周期内,导线的速度先增大后减小解析:由安培力的表达式F=BIL结合题图乙可知,安培力F在一个周期内随磁感应强度B的变化而变化,在前周期内,安培力F方向不变,大小变小,加速度方向不变,大小变小,由于初速度为零,所以在水平方向上做变加速直线运动;在周期到周期内,磁场方向改变,安培力方向改变,加速度方向改变,速度减小,至周期时速度减小到零,所以D项正确;而后在周期到周期内,MN反向加速,在一个周期结束时又回到原来的位置,即做往复运动,所以A项正确.答案:AD二、论述·计算题(本题共2小题,共36分)9.(18分)有一长l=0.50 m、质量m=10 g的通电导线cd,由两根绝缘细线水平悬挂在匀强磁场中的z轴上,如图所示.z轴垂直纸面向外,g取10 m/s2.求:(1)当磁感应强度B1=1.0 T,方向与x轴负方向相同时,要使悬线中张力为零,cd中通入的电流I1的大小和方向.(2)当cd中通入方向由c到d大小I2=0.40 A的电流,这时磁感应强度B2=1.0 T,方向与x轴正方向相同,当cd静止时悬线中的张力是多大?(3)当cd中通入方向由c到d的大小I3=0.10 A的电流,若磁场方向垂直z轴,且与y轴负方向夹角为30°,与x轴正方向夹角为60°,磁感应强度B3=2.0 T,则导线cd静止时悬线中的张力又是多大?解析:(1)要使悬线的张力为零,导线cd受到的安培力必须与重力平衡,有mg=B1I1l所以I1=A=0.20A由左手定则可判定cd中的电流方向由c到d.(2)根据题意,由左手定则可判定此时cd受到竖直向下的安培力.当cd静止时,有mg+B2I2l=2F T所以F T=N=0.15N.(3)根据题意,作出导线cd所受重力、安培力如图所示.这时cd受到的安培力大小F3=B3I3l所以F3=2.0×0.10×0.50N=0.10N=mg又因F3的方向与B3的方向垂直,因此F合的方向与mg的方向夹角为30°.所以2F T'=F合=2mg cos30°F T'=mg cos30°≈0.09N即此时每根悬线中的张力大小为0.09N,悬线与y轴负方向的夹角为30°,即导线cd受安培力作用后使悬线向x轴负方向偏转30°角.答案:(1)0.20 A方向由c到d(2)0.15 N(3)0.09 N10.(18分)(2014·江苏苏州模拟)如图所示为一电流表的原理示意图.质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连,绝缘弹簧劲度系数为k.在矩形区域ABCD内有匀强磁场,磁感应强度大小为B,方向垂直纸面向外.与MN的右端N连接的一绝缘轻指针可指示标尺上的读数,MN的长度大于.当MN中没有电流通过且处于平衡状态时,MN与矩形区域的CD边重合,当MN中有电流通过时,指针示数可表示电流强度.(1)当电流表示数为零时,弹簧伸长多少?(重力加速度为g)(2)若要电流表正常工作,MN的哪一端应与电源正极相接?(3)若k=2.0 N/m,m,=0.050 m,B=0.20 T,此电流表的量程是多少?(不计通电时电流产生的磁场的作用)(4)若将(3)中量程扩大1倍,磁感应强度应变为多大?解析:(1)设当电流表示数为零时,弹簧的伸长量为Δx,则有mg=kΔx, ①解得Δx=. ②(2)为使电流表正常工作,作用于通有电流的金属棒MN的安培力必须向下,因此M端应接正极.(3)设电流表满偏时通过MN的电流为I m,则有BI m+mg=k(+Δx), ③联立并代入数据得I m=2.5A.④(4)设量程扩大后,磁感应强度变为B',则有2B'I m+mg=k(+Δx), ⑤解得B'=. ⑥代入数据得B'=0.10T.答案:(1)(2)M端(3)2.5 A(4)0.10 T三、选做题(10分)11.如图所示是一种电磁泵,泵体是一个长方体,端面是一个边长为δ的正方形,ab长为l,上下两面接在电源上,电压为U(内阻不计),磁感应强度为B的磁场指向cdfe面,液体的电阻率为ρ,密度为D(液体原来不导电,在泵头通入导电剂后才导电).求:(1)最大抽液高度.(2)每秒钟抽液的质量.解析:(1)泵体内液体的电阻为R=通过泵的电流为I=.通电液体受到的安培力F=BIδ=.安培力产生的压强p=.对液体来说,压强p=Dgh.液面上升到最大高度时,安培力与液体重力产生的压强应是相等的,即=Dgh,所以h=.(2)在阻力不计的情况下,电磁泵所做的功应该等于液体重力势能的增加,有mgh=·t,所以.答案:(1)(2)。

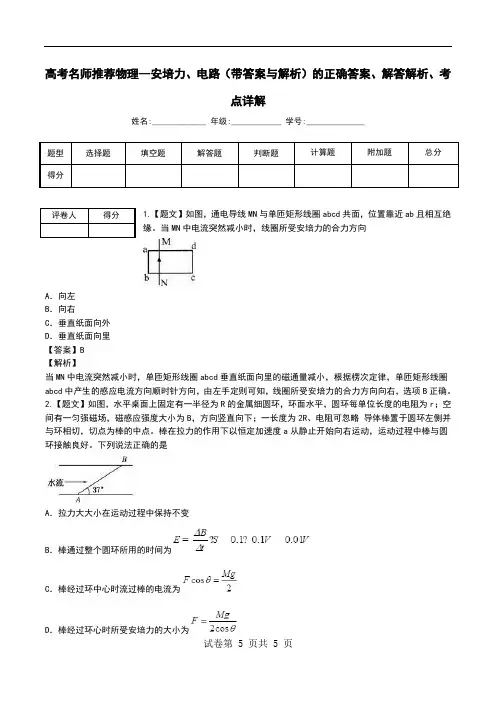

高考名师推荐物理--安培力、电路（带答案与解析）的正确答案、解答解析、考点详解姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1.【题文】如图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向A．向左B．向右C．垂直纸面向外D．垂直纸面向里【答案】B【解析】当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，单匝矩形线圈abcd中产生的感应电流方向顺时针方向，由左手定则可知，线圈所受安培力的合力方向向右，选项B正确。

2.【题文】如图，水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r；空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略导体棒置于圆环左侧并与环相切，切点为棒的中点。

棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好。

下列说法正确的是A．拉力大大小在运动过程中保持不变B．棒通过整个圆环所用的时间为C．棒经过环中心时流过棒的电流为D．棒经过环心时所受安培力的大小为评卷人得分【答案】 D【解析】不断加速的过程中感应电流不断变化，导体棒受到的安培力也不断变化，故外力也不断变化，A错；棒经过圆环的时间，B错;棒经过环心时的感应电动势,，此时回路的总电阻，则流经导体棒的电流,棒经过环心时所受的安培力大小为3.【题文】如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。

两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。

运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。

设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、,不计空气阻力，则A．B．C．D．【答案】D【解析】由于从同一高度下落，到达磁场边界时具有相同的速度v，切割磁感线产生感应电流同时受到磁场的安培力，又（ρ为材料的电阻率，l为线圈的边长），所以安培力，此时加速度，且(为材料的密度)，所以加速度是定值，线圈Ⅰ和Ⅱ同步运动，落地速度相等v1=v2。

安培力习题附答案 Revised by BETTY on December 25,2020第16讲安培力 基本知识1．左手平展，使大拇指与其余四指垂直，并且都跟手掌在一个平面内。

把左手放入磁场中，让磁感线垂直穿入手心（手心对准N 极，手背对准S 极，四指指向电流方向（既正电荷运动的方向），则拇指的方向就是导体受力方向。

2．电流元分析法：把整段电流等分为很多段直线电流元，先用左手定则判断出小段电流元受到的安培力的方向，再判断整段电流所受的安培力的合力方向，从而确定导体的运动方向。

3．特殊位置分析法：把通电导线转到一个便于分析的特殊位置后判断其安培力方向，从而确定运动方向。

4．等效分析法：环形电流可以等效为小磁针；通电螺线管可以等效为多个环形电流或条形磁铁。

5．推论分析法：两通电导线平行时，同向电流相互吸引，反向电流相互排斥；通电导线不相互平行时，有转到相互平行且方向相同的趋势。

基础题1、画出图中各磁场对通电导线的安培力的方向。

2、如图，长为2L 的直导线折成边长相等，夹角为60°的V 形，并置于与其所在平面相垂直的匀强磁场中，磁感应强度为B ．当在该导线中通以电流强度为I的电流时，该V 形通电导线受到的安培力大小为()A ．0B ．．BILD ．2BIL3、如图所示，匀强磁场中有一通以方向如图的稳恒电流的矩形线圈abcd ，可绕其中心轴OO′转动，则在转动过程中()A ．ad 和bc 两边始终无磁场力作用B ．cd 、ba 两边受到的磁场力的大小和方向在转动过程中不断变化C ．线框受的磁场力在转动过程中合力始终不为零D ．ab 、cd 两边受到的磁场力的大小和方向在转动过程中始终不变4、设电流计中的磁场为均匀辐向分布的磁场如图甲所示，图(乙)中abcd 表示的是电流计中的通电线圈.ab=cd=1cm ，ad=bc=,共有50匝，线圈两边所在位置的磁感应强度为。

已知线圈每偏转1°，弹簧产生的阻碍线圈偏转的力矩为×10-8N·m。

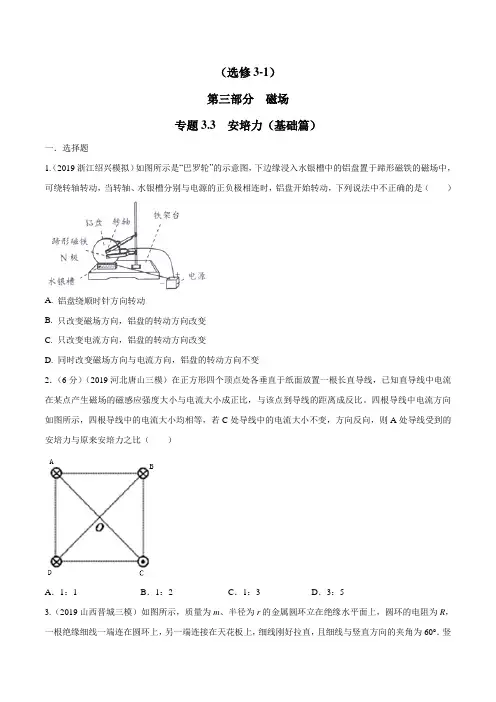

（选修3-1）第三部分磁场专题3.3 安培力（基础篇）一．选择题1.（2019浙江绍兴模拟）如图所示是“巴罗轮”的示意图，下边缘浸入水银槽中的铝盘置于蹄形磁铁的磁场中，可绕转轴转动，当转轴、水银槽分别与电源的正负极相连时，铝盘开始转动，下列说法中不正确的是（）A. 铝盘绕顺时针方向转动B. 只改变磁场方向，铝盘的转动方向改变C. 只改变电流方向，铝盘的转动方向改变D. 同时改变磁场方向与电流方向，铝盘的转动方向不变2．（6分）（2019河北唐山三模）在正方形四个顶点处各垂直于纸面放置一根长直导线，已知直导线中电流在某点产生磁场的磁感应强度大小与电流大小成正比，与该点到导线的距离成反比。

四根导线中电流方向如图所示，四根导线中的电流大小均相等，若C处导线中的电流大小不变，方向反向，则A处导线受到的安培力与原来安培力之比（）A．1：1 B．1：2 C．1：3 D．3：53.（2019山西晋城三模）如图所示，质量为m、半径为r的金属圆环立在绝缘水平面上，圆环的电阻为R，一根绝缘细线一端连在圆环上，另一端连接在天花板上，细线刚好拉直，且细线与竖直方向的夹角为60°．竖直虚线MN将圆环一分为二，在虚线MN右侧加一垂直于金属圆环面向里的匀强磁场，使磁场的磁感应强度B按B=kt（k为常数）的规律随时间t均匀增大，重力加速度为g，忽略圆环的粗细，t时刻，圆环对水平面的压力刚好为零，则t的值为（）A. B. C. D.4．（2019吉林长春四模）（6分）如图所示，金属棒MN两端由等长的轻质绝缘细线水平悬挂，处于垂直纸面水平向里的匀强磁场中，棒中通有由M到N的恒定电流，细线中拉力不为零，两细线竖直。

保持匀强磁场磁感应强度大小不变，方向缓慢地转过90°变为竖直向下，在这个过程中（）A．细线向纸面内偏转，其中的拉力一直增大B．细线向纸面外偏转，其中的拉力一直增大C．细线向纸面内偏转，其中的拉力先增大后减小D．细线向纸面外偏转，其中的拉力先增大后减小5.如图所示，在玻璃皿的中心放一个圆柱形电极B，紧贴边缘内壁放一个圆环形电极A，把A、B分别与电源的两极相连，然后在玻璃皿中放入导电液体，现把玻璃皿放在如图所示的磁场中，液体就会旋转起来.若从上向下看，下列判断正确的是()A.A接电源正极，B接电源负极，液体顺时针旋转B.A接电源负极，B接电源正极，液体顺时针旋转C.A、B与50 Hz的交流电源相接，液体持续旋转D.仅磁场的N、S极互换后，重做该实验发现液体旋转方向不变6．如图所示，有两根长为L ，质量为m 的细导体棒a 、b ；a 被水平放置在倾角为45°的光滑斜面上，b 被水平固定在与a 在同一水平面的另一位置，且a 、b 平行，它们之间的距离为x ，当两细棒中均通以电流强度为I 的同向电流时，a 恰能在斜面上保持静止，则下列关于b 的电流在a 处产生的磁场的磁感应强度的说法正确的是()A ．方向向上B ．大小为2mg 2ILC ．要使a 仍保持静止，而减小b 在a 处的磁感应强度，可使b 上移D ．若使b 下移，a 将不能保持静止7.（2018广州一模） 如图，“L”型导线abc 固定并垂直放置在磁感应强度为B 的匀强磁场中，bc ab ⊥，ab 长为l ，bc 长为l 43，导线通入恒定电流I ，设导线受到的安培力大小为F ，方向与bc 夹角为θ，则（ ）A ．BIl F 47=，34tan =θ B ．BIl F 47=，43tan =θC ．BIl F 45=，34tan =θ D ．BIl F 45=，43tan =θ8. （2018浙江十校联盟）某同学自己制做了一个简易电动机，如图所示。

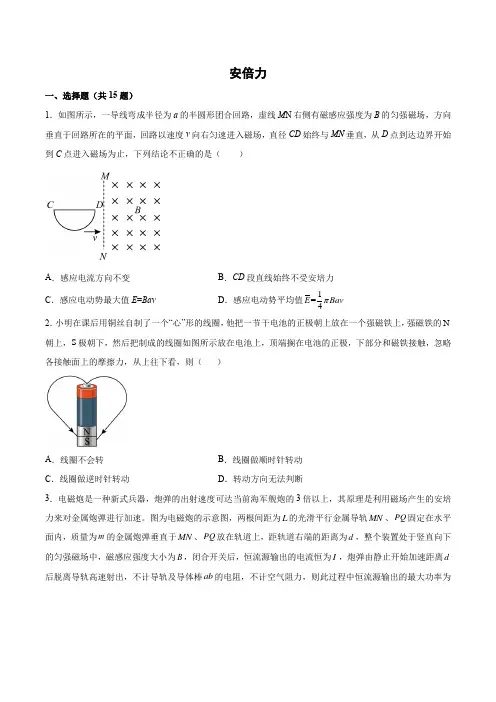

安倍力一、选择题（共15题）1．如图所示，一导线弯成半径为a的半圆形团合回路，虚线M N右侧有磁感应强度为B的匀强磁场，方向垂直于回路所在的平面，回路以速度v向右匀速进入磁场，直径CD始终与MN垂直，从D点到达边界开始到C点进入磁场为止，下列结论不正确的是（）A．感应电流方向不变B．CD段直线始终不受安培力C．感应电动势最大值E=Bav D．感应电动势平均值1=4E Bav2．小明在课后用铜丝自制了一个“心”形的线圈，他把一节干电池的正极朝上放在一个强磁铁上，强磁铁的N 朝上，S极朝下，然后把制成的线圈如图所示放在电池上，顶端搁在电池的正极，下部分和磁铁接触，忽略各接触面上的摩擦力，从上往下看，则（）A．线圈不会转B．线圈做顺时针转动C．线圈做逆时针转动D．转动方向无法判断3．电磁炮是一种新式兵器，炮弹的出射速度可达当前海军舰炮的3倍以上，其原理是利用磁场产生的安培力来对金属炮弹进行加速。

图为电磁炮的示意图，两根间距为L的光滑平行金属导轨MN、PQ固定在水平面内，质量为m的金属炮弹垂直于MN、PQ放在轨道上，距轨道右端的距离为d，整个装置处于竖直向下的匀强磁场中，磁感应强度大小为B，闭合开关后，恒流源输出的电流恒为I，炮弹由静止开始加速距离d 后脱离导轨高速射出，不计导轨及导体棒ab的电阻，不计空气阻力，则此过程中恒流源输出的最大功率为A B C D4．如图所示，垂直穿过纸面的三根导线a，b和c分别位于等边三角形的三个顶点，通有大小为I、I和2I的恒定电流，方向如图。

导线c所受安培力的方向（）A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边5．一根长为0.2m、通有2A电流的通电导线放在磁感应强度为0.5T的匀强磁场中，则其受到的安培力的大小可能是（）A．0.5N B．0.4N C．0.3N D．0.1N6．下列说法正确的是（）A．由UEd=可知，电场强度E与电场力F成正比，与试探电荷q成反比B．若匀强电场中A、B两点间沿着电场线方向的距离为d，且两点间电势差为U，则该电场的场强一定为UEd=C．将长度为L、电流强度为I的通电直导线放在磁感应强度为B的匀强磁场中，则导线所受的安培力一定为F=BILD．将面积为S的矩形线框，放在磁感应强度为B的匀强磁场中，通过线框的磁通量一定为Φ=BS7．关于静电力、安培力与洛伦兹力，下列说法正确的是（）A．电荷放入静电场中一定受静电力，正电荷所受静电力的方向与该处电场强度方向相同B．通电导线放入磁场中一定受安培力，安培力的方向与该处磁场方向垂直C．电荷放入磁场中一定受洛伦兹力，洛伦兹力的方向与该处磁场方向垂直D．电场力可以做正功、负功或者不做功，安培力和洛伦兹力永不做功8．利用如图所示装置探究匀强磁场中影响通电导线受力的因素，导线垂直匀强磁场方向放置。

安培力复习1．把轻的长方形线圈用细线挂在载流直导线AB 的附近，两者在同一平面内，直导线AB 固定，线圈可以活动，当长方形线圈通以如图所示的电流时，线圈将（ ） （A ）不动 （B ）靠近导线AB（C ）离开导线AB （D ）发生转动，同时靠近导线AB答案：B2．长直电流I 2与圆形电流I 1共面，并与其一直径相重合（但两者绝缘），如图所示。

设长直导线不动，则圆形电流将（ ）（A ）绕I 2旋转（B ）向右运动（C ）向左运动（D ）不动 答：B3．在均匀磁场中，放置一个正方形的载流线圈使其每边受到的磁力的大小都相同的方法有（ ）（A ）无论怎么放都可以；（B ）使线圈的法线与磁场平行；（C ）使线圈的法线与磁场垂直；（D ）（B ）和（C ）两种方法都可以 答：B4．一平面载流线圈置于均匀磁场中，下列说法正确的是（ ） （A ）只有正方形的平面载流线圈，外磁场的合力才为零。

（B ）只有圆形的平面载流线圈，外磁场的合力才为零。

（C ）任意形状的平面载流线圈，外磁场的合力和力矩一定为零（D ）任意形状的平面载流线圈，外磁场的合力一定为零，但力矩不一定为零。

答：D1． 截面积为S 、密度为ρ的铜导线被弯成正方形的三边，可以绕水平轴O O '转动，如图所示。

导线放在方向竖直向上的匀强磁场中，当导线中的电流为I 时，导线离开原来的竖直位置偏转一个角度θ而平衡。

求磁感应强度。

若S =2mm 2，ρ=8.9g/cm 3，θ=15°，I =10A ，磁感应强度大小为多少？解：磁场力的力矩为θθθcos cos cos 2212BIl l BIl Fl M F ===(3分)重力的力矩为θρθρθρsin 2sin 212sin 22221gSl l gSl l gSl M mg =⋅+⋅= （3分） OO 'θIO O 'θImg1l 2l由平衡条件 mg F M M =，得θρθsin 2cos 22gSl BIl = （2分）)(1035.915101028.9109.822363T tg tg I gS B --⨯=︒⨯⨯⨯⨯⨯⨯==θρ （2分） 2． 半径为R =0.1m 的半圆形闭合线圈，载有电流I =10A ，放在均匀磁场中，磁场方向与线圈平面平行，如图所示。

磁场与安培力考点一对磁感应强度的理解1、理解磁感应强度的三点注意事项(1)磁感应强度由磁场本身决定，因此不能根据定义式B＝FIL认为B与F成正比，与IL成反比。

(2)测量磁感应强度时小段通电导线必须垂直磁场放入，如果平行磁场放入，则所受安培力为零，但不能说该点的磁感应强度为零。

(3)磁感应强度是矢量，其方向为放入其中的小磁针N极的受力方向，也是自由转动的小磁针静止时N极的指向。

2、磁感应强度B与电场强度E的比较3、地磁场的特点(1)在地理两极附近磁场最强，赤道处磁场最弱。

(2)地磁场的N极在地理南极附近，S极在地理北极附近。

(3)在赤道平面(地磁场的中性面)附近，距离地球表面相等的各点，地磁场的强弱程度相同，且方向水平。

1、(多选)(2015·全国卷Ⅱ)指南针是我国古代四大发明之一。

关于指南针，下列说法正确的是()A．指南针可以仅具有一个磁极B．指南针能够指向南北，说明地球具有磁场C．指南针的指向会受到附近铁块的干扰D．在指南针正上方附近沿指针方向放置一直导线，导线通电时指南针不偏转2、(2014·全国卷Ⅰ)关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是( )A ．安培力的方向可以不垂直于直导线B ．安培力的方向总是垂直于磁场的方向C ．安培力的大小与通电直导线和磁场方向的夹角无关D ．将直导线从中点折成直角，安培力的大小一定变为原来的一半3、如图所示，一段导线abcd 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直。

ab 、bc 和cd 段的长度均为L ，且Ⅰabc ＝Ⅰbcd ＝135°。

流经导线的电流为I ，方向如图中箭头所示。

判断导线abcd 所受到的磁场的作用力的合力，下列说法正确的是( )A．方向沿纸面向上，大小为(2＋1)ILBB ．方向沿纸面向上，大小为(2－1)ILBC ．方向沿纸面向下，大小为(2＋1)ILBD ．方向沿纸面向下，大小为(2－1)ILB考点二 安培定则的应用与磁场的叠加1、常见磁体的磁感线2、电流的磁场及安培定则安培定则 磁感线 磁场特点直线电流的磁场无磁极、非匀强磁场，且距导线越远磁场越弱 环形电流的磁场 环形电流的两侧分别是N 极和S 极，且离圆环中心越远磁场越弱通电螺线管的磁场与条形磁铁的磁场相似，管内为匀强磁场，管外为非匀强磁场 3、磁场的叠加：磁感应强度为矢量，合成与分解遵循平行四边形定则。

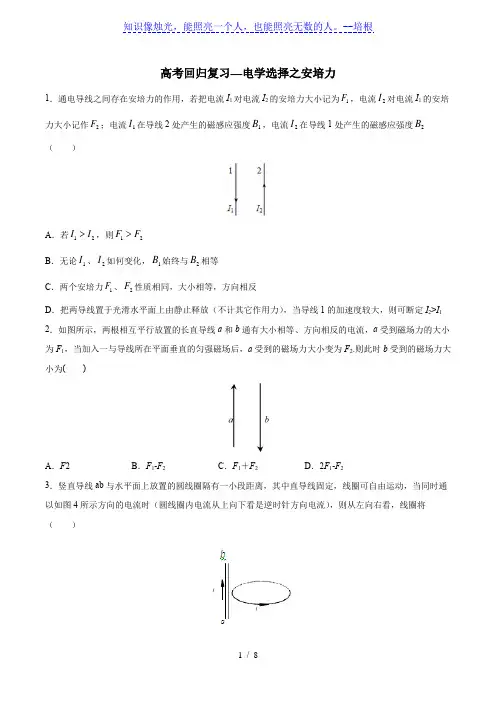

高考回归复习—电学选择之安培力1．通电导线之间存在安培力的作用，若把电流I 1对电流I 2的安培力大小记为1F ，电流2I 对电流I 1的安培力大小记作2F ；电流1I 在导线2处产生的磁感应强度1B ，电流2I 在导线1处产生的磁感应强度2B （ ）A ．若12I I >，则12F F >B ．无论1I 、2I 如何变化，1B 始终与2B 相等C ．两个安培力1F 、2F 性质相同，大小相等，方向相反D ．把两导线置于光滑水平面上由静止释放（不计其它作用力），当导线1的加速度较大，则可断定I 2>I 1 2．如图所示，两根相互平行放置的长直导线a 和b 通有大小相等、方向相反的电流，a 受到磁场力的大小为F 1，当加入一与导线所在平面垂直的匀强磁场后，a 受到的磁场力大小变为F 2.则此时b 受到的磁场力大小为( )A ．F 2B ．F 1-F 2C ．F 1＋F 2D ．2F 1-F 23．竖直导线ab 与水平面上放置的圆线圈隔有一小段距离，其中直导线固定，线圈可自由运动，当同时通以如图4所示方向的电流时（圆线圈内电流从上向下看是逆时针方向电流），则从左向右看，线圈将（ ）A．不动。

B．顺时针转动，同时靠近导线。

C．顺时针转动，同时离开导线。

D．逆时针转动，同时靠近导线。

4．如图所示，条形磁铁压在水平的粗糙桌面上，它的正中间上方有一根长直导线L，导线中通有垂直于纸面向里（即与条形磁铁垂直）的电流。

若将直导线L沿竖直向上方向缓慢平移，远离条形磁铁，则在这一过程中（）A．桌面受到的压力将增大B．桌面受到的压力将减小C．桌面受到的摩擦力将增大D．桌面受到的摩擦力将减小5．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接，已如导体棒MN受到的安培力大小为F，则线框LMN 受到的安培力的大小为（）A．2F B．1.5F C．0.5F D．06．如图，两根平行放置的长直导线a和b通有大小均为I、方向相反的电流，此时导线b受到的磁场力大小为F。

1 / 29高考回归复习—电磁感应综合解答题1．如图甲，在水平桌面上固定着两根相距L ＝20cm 、相互平行的无电阻轨道P 、Q ，轨道一端固定一根电阻R ＝0.02Ω的导体棒a ，轨道上横置一根质量m ＝40g 、电阻可忽略不计的金属棒b ，两棒相距也为L ＝20cm 。

该轨道平面处在磁感应强度大小可以调节的竖直向上的匀强磁场中。

开始时，磁感应强度B 0＝0.1T 。

设棒与轨道间的最大静摩擦力等于滑动摩擦力，g 取10m/s 2。

（1）若保持磁感应强度B 0的大小不变，从t ＝0时刻开始，给b 棒施加一个水平向右的拉力，使它由静止开始做匀加速直线运动。

此拉力F 的大小随时间t 变化关系如图乙所示。

求b 棒做匀加速运动的加速度及b 棒与轨道间的滑动摩擦力大小；（2）若从t ＝0开始，磁感应强度B 随时间t 按图丙中图像所示的规律变化，求从t ＝0到金属棒b 将要运动所经历的时间。

2．如图所示，平行导轨宽为L 、倾角为θ，处在垂直导轨平面向下的匀强磁场中，磁感强度为B ，CD 为磁场的边界，导轨左端接一电流传感器，CD 右边平滑连一足够长的导轨。

质量为m 、电阻为R 的导体棒ab 长也为L ，两端与导轨接触良好，自导轨上某处由静止滑下。

其余电阻不计，不计一切摩擦和空气阻力，重力加速度为g 。

(1)棒ab 上的感应电流方向如何？(2)棒ab 在磁场内下滑过程中，速度为v 时加速度为多大？(3)若全过程中电流传感器指示的最大电流为I 0。

求棒ab 相对于CD 能上升的最大高度。

3．如图，光滑水平桌面上等间距分布着4个条形匀强磁场，磁场方向竖直向下，磁感应强度B =1T ，每一条形磁场区域的宽度及相邻条形磁场区域的间距均为d =0.5m 。

桌面上现有一边长l =0.1m 、质量m =0.2kg 、电阻R =0.1Ω的单匝正方形线框abcd ，在水平恒力F =0.3N 作用下由静止开始从左侧磁场边缘垂直进入磁场，在穿出第4个磁场区域过程中的某个位置开始做匀速直线运动，线框ab边始终平行于磁场边界，取g=10m/s2，不计空气阻力。

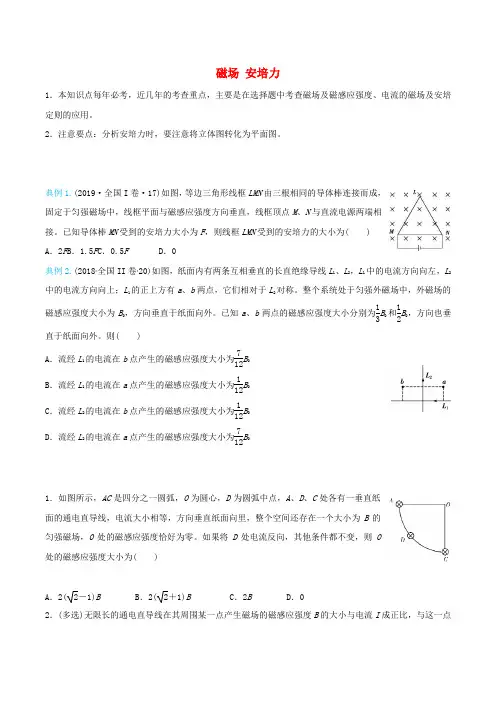

磁场 安培力1．本知识点每年必考，近几年的考查重点，主要是在选择题中考查磁场及磁感应强度、电流的磁场及安培定则的应用。

2．注意要点：分析安培力时，要注意将立体图转化为平面图。

典例1.(2019·全国I 卷·17)如图，等边三角形线框LMN 由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M 、N 与直流电源两端相接。

已知导体棒MN 受到的安培力大小为F ，则线框LMN 受到的安培力的大小为( ) A ．2F B ．1.5F C ．0.5F D ．0典例2.(2018∙全国II 卷∙20)如图，纸面内有两条互相垂直的长直绝缘导线L 1、L 2，L 1中的电流方向向左，L 2中的电流方向向上；L 1的正上方有a 、b 两点，它们相对于L 2对称。

整个系统处于匀强外磁场中，外磁场的磁感应强度大小为B 0，方向垂直于纸面向外。

已知a 、b 两点的磁感应强度大小分别为13B 0和12B 0，方向也垂直于纸面向外。

则( )A ．流经L 1的电流在b 点产生的磁感应强度大小为712B 0B ．流经L 1的电流在a 点产生的磁感应强度大小为112B 0C ．流经L 2的电流在b 点产生的磁感应强度大小为112B 0D ．流经L 2的电流在a 点产生的磁感应强度大小为712B 01．如图所示，AC 是四分之一圆弧，O 为圆心，D 为圆弧中点，A 、D 、C 处各有一垂直纸面的通电直导线，电流大小相等，方向垂直纸面向里，整个空间还存在一个大小为B 的匀强磁场，O 处的磁感应强度恰好为零。

如果将D 处电流反向，其他条件都不变，则O 处的磁感应强度大小为( )A ．2(2－1)B B ．2(2＋1)BC ．2BD ．02．(多选)无限长的通电直导线在其周围某一点产生磁场的磁感应强度B 的大小与电流I 成正比，与这一点到导线的距离r 成反比，即kIB r=(式中k 为常数）。

高考回归复习一电学选择之综合题三1. 如图所示，在竖直面（纸面）内有匀强电场，带电荷量为g （g>0）、质量为加的小球受水平向右、大小 为巧的恒力F ，从M 匀速运动到N 。

已知MN 长为d,与力F 的夹角为60°，重力加速度为&,则（ ）A. 场强大小为如&qB. M 、N 间的电势差为0C. 从M 到N,电场力做功为-J5加gdD. 若仅将力F 方向顺时针转30° ,小球将从M 向N 做匀变速直线运动2. 绝缘水平面上固定一正点电荷Q,另一质量为加、电荷量为—q （q>0）的滑块从a 点以初速皮切沿水平面 向0运动，到达b 点时速度减为零.已知a 、b 间距离为s,滑块与水平面间的动摩擦因数为“，重力加速 度为g 。

以下判断正确的是（ ）A. 滑块在运动过程中所受Q 的库仑力有可能大于滑动摩擦力B. 滑块在运动过程的中间时刻的速度大于今C. 此过程中产生的内能为3. 在空间直角坐标系O-Jtyz 中，有一四面体C-AOB, C 、A 、0、B 为四面体的四个顶点，坐标位置如图所示。

D 点在x 轴上，DA=A0,在坐标原点0处固定着带电量为-0的点电荷，下列说法正确的是（） A. A 、B 、C 三点的电场强度相同B. 0、A 两点间的电势差与A 、D 两点间的电势差相等D. Q 产生的电场中，a 、b 两点间的电势差为 加何_2〃gs)2qC. 将电子由D 点移到C 点，电场力做正功D. 电子在B 点的电势能大于在D 点的电势能4. 如图所示的电路中，电池的电动势为E,内阻为r,电路中的电阻Ri 、R2和R3的阻值都相同.在电键S 处于闭合状态下，若将电键Si 由位置1切换到位置2,则（如图所示，带箭头的线表示某一电场的电场线.在电场力作用下，一带电粒子（不计重力）经A 点飞向B A. 粒子带正电B. 粒子在A 点加速度大C. 粒子在B 点动能大D. A 、B 两点相比，粒子在B 点电势能较高6. 在坐标一xo 到xo 之间有一静电场，x 轴上各点的电势。

安培力【基础知识】1. 安培力大小的计算F＝BLI sinθ（θ为B、L间的夹角）高中只要求会计算θ＝0（不受安培力）和θ＝90°两种情况。

2. 安培力方向的判定——用左手定则。

【典型例题】例1. 把轻质导线环用细线挂在磁铁N极附近，磁铁的轴线穿过导线环中心，且在导线环平面内，如图1所示，当导线环中通以如图1所示的电流时，导线环将（从上往下看）：（）A. 顺时针转动，同时靠近磁铁B. 顺时针转动，同时远离磁铁C. 逆时针转动，同时靠近磁铁D. 逆时针转动，同时远离磁铁图1解析：先把通电导线环等效为一个小磁针，从上往下看如图2所示。

可见，在磁铁的作用下，小磁针将沿顺时针方向转动，而且靠近磁铁。

故本题答案为A。

图2例2. 一个可自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，当两线圈中通以如图3所示的电流时，则从左向右看，线圈L1将：（）A. 不动B. 顺时针转动C. 逆时针转动D. 向纸外平动图3解析：从上往下看，通电线圈L2在L1附近的磁场分布情况如图4所示，现设想通电线圈L1分隔成许多小段，利用左手定则判定各个小段所受安培力的方向，如小段a受到的安培力垂直纸面向里（图3中应沿竖直向下方向），小段b受到的安培力垂直纸面向外（图3中应沿竖直向上方向）。

于是就可判断出通电线圈L1是沿逆时针方向转动（从左向右看）。

图4例3. 如图5所示，有一劲度系数很小的金属弹簧A、B，当它通以电流时，以下说法正确的是：（）A. 当电流从A向B通过时，弹簧长度增大，电流反向时弹簧长度减小；B. 当电流从B向A通过时，弹簧长度增大，电流反向时弹簧长度减小；C. 无论电流方向如何，弹簧长度都增大；D. 无论电流方向如何，弹簧长度都减小。

图5解析：先将弹簧等效为由一个个通电导线环串联而成，由于任意二个相邻的导线环中电流方向相同，由以上推论可知，任意二个相邻的通电导线环将相互吸引，故本题的答案为D。

高考回归复习—电学选择之综合题十1．如图所示，为某静电除尘装置的原理图，废气先经过机械过滤装置再进入静电除尘区、图中虚线是某一带负电的尘埃(不计重力)仅在电场力作用下向集尘极迁移并沉积的轨迹，A 、B 两点是轨迹与电场线的交点，不考虑尘埃在迁移过程中的相作用和电荷量变化，则以下说法正确的是（ ）A ．A 点电势高于B 点电势B ．尘埃在A 点的加速度大于在B 点的加速度C ．尘埃在迁移过程中做匀变速运动D ．尘埃在迁移过程中电势能始终在增大2．在真空中某点电荷Q 的电场中，将带电荷量为q 的负试探电荷分别置于a （0,0,r ）、b 两点时，试探电荷所受电场力的方向如图所示，F a 、F b 分别在yOz 和xOy 平面内，F a 与z 轴负方向成60︒角，F b 与x 轴负方向成60︒角。

已知试探电荷在a 点受到的电场力大小为F a =F ，静电力常量为k 。

则以下判断正确的是（ ）A ．电场力的大小F b 大于FB ．a 、b 、O 三点电势关系为a b O ϕϕϕ=>C ．点电荷Q 带正电，且大小为24Fr Q kq=D ．在平面xOz 上移动该试探电荷，电场力不做功3．通电导线之间存在安培力的作用，若把电流I 1对电流I 2的安培力大小记为1F ，电流2I 对电流I 1的安培力大小记作2F ；电流1I 在导线2处产生的磁感应强度1B ，电流2I 在导线1处产生的磁感应强度2B （ ）A ．若12I I >，则12F F >B ．无论1I 、2I 如何变化，1B 始终与2B 相等C ．两个安培力1F 、2F 性质相同，大小相等，方向相反D ．把两导线置于光滑水平面上由静止释放（不计其它作用力），当导线1的加速度较大，则可断定I 2>I 1 4．如图所示，边长为L 的正六边形的5条边AB 、CD 、DE 、EF 、F A 上分别放置5根长度也为L 的相同绝缘细棒。

每根细棒均匀分布着等量正电荷。

安培力作用下物体运动方向的判定【基本方法】一.电流元分析法方法简述：把通电导线和线圈等效为很多段直线电流元，画出某一电流元周围的磁场，用左手定则判断出该电流元受到的安培力方向，从而确定导线和线圈的运动情况。

使用场景：通电直导线各部分所处的磁场的方向相同/通电线圈平面与磁场垂直时二.等效分析法方法简述：环形电流可等效为条形磁铁（或小磁针），条形磁铁可等效为通电线圈，通电线圈可等效为很多环形电流来分析三.推论分析法【巩固练习】1．[2018•海南]如图，一绝缘光滑固定斜面处于匀强磁场中，磁场的磁感应强度大小为B，方向垂直于斜面向上，通有电流 I 的金属细杆水平静止在斜面上。

若电流变为0.5I ，磁感应强度大小变为3B ，电流和磁场的方向均不变，则金属细杆将 ()A．沿斜面加速上滑B．沿斜面加速下滑C．沿斜面匀速上滑D．仍静止在斜面上2．[2019•新课标Ⅰ]如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点 M 、 N 与直流电源两端相接。

已知导体棒 MN 受到的安培力大小为 F ，则线框 LMN 受到的安培力的大小为()A．2F B．1.5F C．0.5F D．03．[2015•浙江]如图所示是“探究影响通电导线受力的因素”的装置图。

实验时，先保持导线通电部分的长度不变，改变电流的大小；然后保持电流不变，改变导线通电部分的长度。

对该实验，下列说法正确的是 ()A．当导线中的电流反向时，导线受到的安培力方向不变B．保持电流不变，接通“1、4”时导线受到的安培力是接通“2、3”时的 3 倍C．保持电流不变，接通“1、4”时导线受到的安培力是接通“2、3”时的 2 倍D．接通“1、4”，当电流增加为原来的 2 倍时，通电导线受到的安培力减半4．[2015•江苏]如图所示，用天平测量匀强磁场的磁感应强度，下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方，线圈中通有大小相同的电流，天平处于平衡状态，若磁场发生微小变化，天平最容易失去平衡的是 ()5．[2014•上海]如图，在磁感应强度为B的匀强磁场中，面积为S的矩形刚性导线框abcd可绕过ad边的固定轴 OO'转动，磁场方向与线框平面垂直。
