QuartusII及USB Blaster下载器驱动安装说明

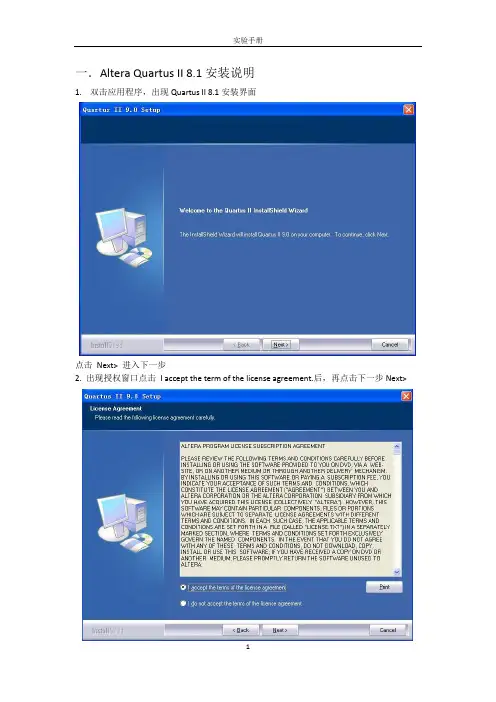

一．Altera Quartus II 8.1安装说明1.双击应用程序，出现Quartus II 8.1安装界面点击Next>进入下一步2.出现授权窗口点击I accept the term of the license agreement.后，再点击下一步Next>3.接下来输入用户名和公司名，如用户名为FPGA Fans，公司名为Altera，点击下一步Next>4.在此步中需要选择安装目录，您可以自由选择安装目录5.您可以点击Browse…按钮来自行选择将Quartus 安装到哪里。

（在此例中，我们将Quartus 安装到d:\altera\90 目录下。

）选择好路径后点击确定按钮。

如下图再下点击Next>下一步按钮继续安装。

6.在此步骤中自定义软件在开始菜单中的名称，我们不需要更改，默认为Altera, 接着点击Next>下一步按钮继续安装。

7.在此步骤中，选择安装类型，我们推荐进行完全安装，点击Next>下一步，继续安装。

8.在此步骤中，点击Next>下一步，确定安装配置9.现在安装程序开始复制文件到d:\altera\90 中此步骤需要较长时间，请耐心等候。

10.提示是否要创建快捷方式图标在桌面上，点是(Y)11.最后一步，点击Finish 完成最后安装12.最后桌面上会出现此图标安装完毕。

二．USB Blaster 下载线驱动安装（XP）1．首先在电脑USB 插孔中插入USB Blaster 线，XP 会出现以下窗口，发现新设备。

2．我们选择从列表或指定位置安装(高级)，点击下一步，继续：3．在找到新的硬件向导窗口中，选择在搜索中包括这个位置，在此示例中，我们的路径为D:\Altera\90\quartus\drivers\usb-blaster，您可以更改为自已的quartus 安装路径，输入完成后，点击下一步：4．在点击下一步后，安装向导正在安装软件，5．安装向导完成安装后，会出现以下窗口，提示您已经完成了Altera USB-Blaster 的安装：6．点击完成按钮后，在XP 的右下角托盘中会弹出如下图提示：新硬件已安装并可以使用了。

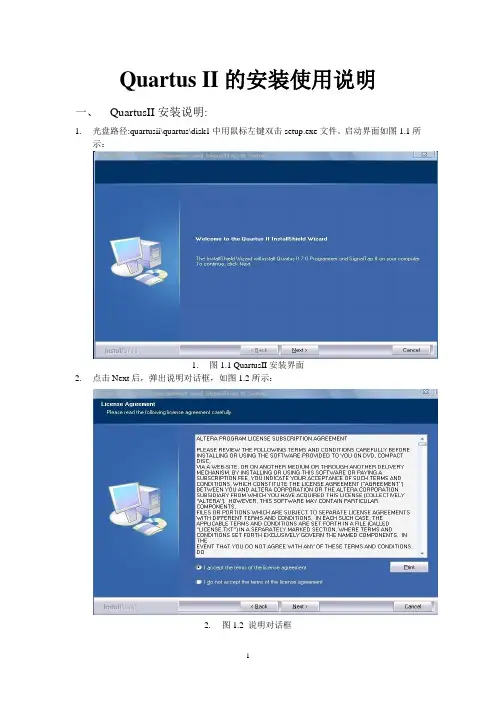

Quartus II的安装使用说明一、QuartusII安装说明:1.光盘路径:quartusii\quartus\disk1中用鼠标左键双击setup.exe文件。

启动界面如图1.1所示：1.图1.1 QuartusII安装界面2.点击Next后，弹出说明对话框，如图1.2所示：2.图1.2 说明对话框3.继续点击Next按钮后，弹出如图1.3所示的对话框，在上面空白处输入用户名，下面的输入公司的名字，这个可以任意填写。

写好后Next按钮编程可选状态。

（我的安装软件用户名默认为微软用户，公司的名字默认为微软中国）3.图1.3 用户信息输入对话框4.按下Next按钮后，进入安装路径选择界面，如图1.4所示。

（建议安装在默认的路径）5.图1.4 安装路径选择对话框选择好安装路径之后，点击Next按钮之后会看见相关的安装信息，一直点击Next按钮知道进入安装过程。

安装之后会弹出一个结束对话框，点击finish按钮，完成安装。

二、Quartus II软件的授权1.授权过程是将光盘路径:quartusii7\Altera-Quartus_V7_Win_Crack中的license.dat文件复制到安装目录下。

2.还有在这个路径下的sys_cpt.dll文件复制到安装目录下的bin的文件夹里。

3.在开始菜单栏，选择运行，输入cmd，按回车弹出如下图的对话框所示4.输入ipconfig/all，弹出如下图的对话框所示5.用红色圈起来的是你自己电脑的网卡号。

6.以记事本方式打开license，替换你的网卡号进去。

7.打开QuartusII，导入license.dat菜单下tools/license.setup。

三、QuartusII软件的使用说明主界面由3个子窗口组成，分别是设计输入编辑窗口（完成设计描述源文件的编辑）、消息窗口（编译/仿真过程的消息说明）和工程浏览窗口（快速浏览工程的各描述文件）。

图1.6 Quartus II的系统主界面1.设计输入Quartus II支持多种设计输入方法，即允许用户使用多种方法描述设计，常用的设计输入方式有：原理图输入，文本输入和第三方EDA工具输入。

USBblaster驱动安装装完quartus，破解完毕以后，需要安装USBblaster驱动，安装完毕后才可以下载*.pof,*.sof文件，具体安装步骤如下：1、接上usbblaster，连接电脑，会弹出如下对话框（如果没有安装过USBblaster驱动）2、按图示选择，点next;3、按图示选择，点next;4、圈中部分是quartus安装目录下的quartus\drivers\usbblaster\x32 (32位计算机，64位计算机选择x64)，注意此处quartus装在D：\altera文件夹下。

选择好后点next;5、系统搜索到驱动文件后会弹出一个对话框；6、点Continue Anyway，文件复制完毕后，弹出如下对话框，表示安装完毕。

7、点Finish，完成驱动安装。

检查驱动是否正确安装，（不要断开usbblaster连接）请执行如下步骤：1、右击我的电脑，弹出如下对话框：2、选Hardware(硬件)标签下的Device manager(设备管理器)3、点Universal Serial Bus Controllors，如果有Altera USB-blaster表示驱动安装成功。

可以下载*.pof,*.sof文件了。

USBblaster下载步骤开发板连接usb-blaster，连接电脑，然后接上电源（建议用USB口给开发板供电），连接完后，打开开发板电源按钮。

1、打开quartus软件2、点图中圈出的图标;示，则进行步骤6；4、选下拉菜单中的USB-Blaster;5、点close。

6、选择JTAG下载方式，即选择mode下拉菜单中JTAG，如下图所示：选择完毕后，如下图所示：7、选择完毕后点add file:8、选择需要烧写的文件（这里是top.pof）9、在图中的复选框中打勾，然后点start即可进行下载。

当Progress的进度条满100%时，表示下载完毕，此时可以关闭开发板电源，然后拔出usb下载线。

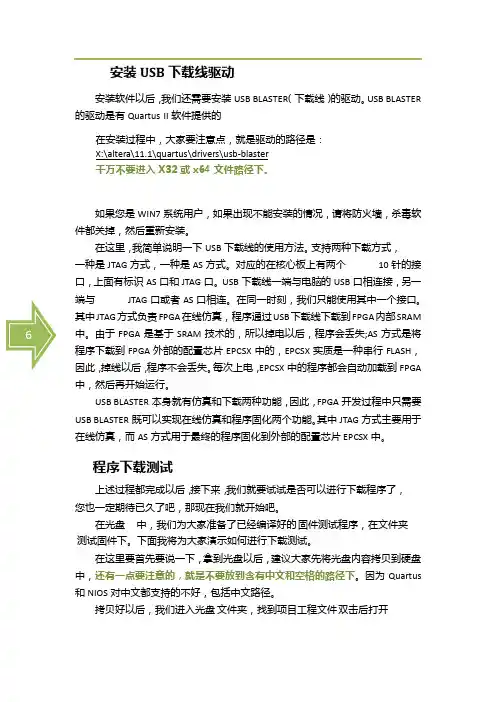

6安装USB下载线驱动安装软件以后，我们还需要安装USB BLASTER（下载线）的驱动。

USB BLASTER 的驱动是有Quartus II软件提供的在安装过程中，大家要注意点，就是驱动的路径是：X:\altera\11.1\quartus\drivers\usb-blaster千万不要进入X32或x64文件路径下。

如果您是WIN7系统用户，如果出现不能安装的情况，请将防火墙，杀毒软件都关掉，然后重新安装。

在这里，我简单说明一下USB下载线的使用方法。

支持两种下载方式，一种是JTAG方式，一种是AS方式。

对应的在核心板上有两个10针的接口，上面有标识AS口和JTAG口。

USB下载线一端与电脑的USB口相连接，另一端与JTAG口或者AS口相连。

在同一时刻，我们只能使用其中一个接口。

其中JTAG方式负责FPGA在线仿真，程序通过USB下载线下载到FPGA内部SRAM 中。

由于FPGA是基于SRAM技术的，所以掉电以后，程序会丢失;AS方式是将程序下载到FPGA外部的配置芯片EPCSX中的，EPCSX实质是一种串行FLASH，因此，掉线以后，程序不会丢失。

每次上电，EPCSX中的程序都会自动加载到FPGA 中，然后再开始运行。

USB BLASTER本身就有仿真和下载两种功能，因此，FPGA开发过程中只需要USB BLASTER既可以实现在线仿真和程序固化两个功能。

其中JTAG方式主要用于在线仿真，而AS方式用于最终的程序固化到外部的配置芯片EPCSX中。

程序下载测试上述过程都完成以后，接下来，我们就要试试是否可以进行下载程序了，您也一定期待已久了吧，那现在我们就开始吧。

在光盘中，我们为大家准备了已经编译好的固件测试程序，在文件夹测试固件下。

下面我将为大家演示如何进行下载测试。

在这里要首先要说一下，拿到光盘以后，建议大家先将光盘内容拷贝到硬盘中，还有一点要注意的，就是不要放到含有中文和空格的路径下。
