下载文档原格式
04答案一、判断题（本题共10小题，每题1分，共10分）（正确打“√”，错误打“X”）1、在滑移线场中，当α线与β线构成右手坐标系时,则代数值最大的主应力σ1的作用线位于第一和第三象限。
（√）2、低碳钢焊接熔合区，具有明显的化学成分不均匀性，导致组织、性能不均匀，影响焊接接头的强度、韧性，是焊热影响区性能最差的区域。
（）3、焊接热循环中的冷却时间t表示从峰值冷却到100︒C的冷却时间。
100（√）4、稳定温度场通常是指温度场内各点的温度不随时间而变的温度场。
（√）5、同样体积大小相同的情况下，球状铸件的凝固时间大于块状铸件的凝固时间。
（X）6、焊前预热、焊后后热的根本作用在于，通过减小冷却速度而降低淬硬组织形成倾向，从而达到消除冷裂的目的。
（）7、晶粒越细，单位体积内晶界越多，塑性变形的抗力大，金属的强度高。
金属的塑性越好。
（√）8、滑移线就是塑性变形体内最大切应力的轨迹线。
（√）9、根据溶渣离子理论，碱性渣中自由氧离子的浓度远大于酸性渣，所以一定具有很高的氧化性。
（）10、两块等厚薄板对焊，采用从两头向中间焊接，较从中间向两头焊的横向应力小。
（X ）二、选择题：（本题共10小题，每题2分，共20分）（请选择一个你认为最好的答案）1、用近似平衡微分方程和近似塑性条件求解塑性成形问题的方法称为B 。

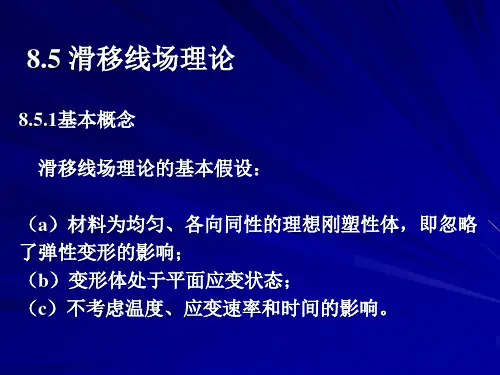

A、解析法；B、主应力法；C、上限法；D、滑移线法；2、滑移线场理论假设材料为均匀、各向同性的理想刚塑性体，其应力应变关系用 表示。
；A 、B 、C 、D 、3、以下 工艺措施不利于解决Al-Mg 合金铸造过程中出现的“浇不足”缺陷。
A 、加大充型压；B 、预热铸型C 、提高浇注温度；D 、使用大蓄热系数的铸型；4、下图表示的是 中凝固时的温度分布曲线。
A 、厚壁砂型B 、内表面有大热阻涂料的铸型C 、厚壁金属型D 、水冷薄壁金属型5、已知两个应力张量分别为⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧0000201001070，⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧0000401001050，应力张量不变量公式为：z y x I σσσ++=1)()(2222zx yz xy x z z y y x I τττσσσσσσ+++++-=)(22223zx y zx y yz x zx yz xy z y x I τστστστττσσσ++-+=以下论述错误的是 。
第一章8．计算下列晶体的离于键与共价键的相对比例(1)NaF (2)CaO (3)ZnS解：1、查表得：X Na =0.93,X F =3.98根据鲍林公式可得NaF 中离子键比例为：21(0.93 3.98)4[1]100%90.2%e ---⨯=共价键比例为：1-90.2%=9.8% 2、同理，CaO 中离子键比例为：21(1.00 3.44)4[1]100%77.4%e---⨯=共价键比例为：1-77.4%=22.6%3、ZnS 中离子键比例为：21/4(2.581.65)[1]100%19.44%ZnS e --=-⨯=中离子键含量共价键比例为：1-19.44%=80.56%10说明结构转变的热力学条件与动力学条件的意义．说明稳态结构与亚稳态结构之间的关系。
答：结构转变的热力学条件决定转变是否可行，是结构转变的推动力，是转变的必要条件；动力学条件决定转变速度的大小，反映转变过程中阻力的大小。
稳态结构与亚稳态结构之间的关系：两种状态都是物质存在的状态，材料得到的结构是稳态或亚稳态，取决于转交过程的推动力和阻力(即热力学条件和动力学条件)，阻力小时得到稳态结构，阻力很大时则得到亚稳态结构。
稳态结构能量最低，热力学上最稳定，亚稳态结构能量高，热力学上不稳定，但向稳定结构转变速度慢，能保持相对稳定甚至长期存在。
但在一定条件下，亚稳态结构向稳态结构转变。
第二章1．回答下列问题：(1)在立方晶系的晶胞内画出具有下列密勒指数的晶面和晶向：(001）与[210]，(111）与[112]，(110)与 [111],(132)与[123],(322)与[236］(2)在立方晶系的一个晶胞中画出（111)和 （112)晶面，并写出两晶面交线的晶向指数。
(3)在立方晶系的一个晶胞中画出同时位于（101). (011)和（112)晶面上的[111]晶向。
解：1、2．有一正交点阵的 a=b, c=a/2。
某晶面在三个晶轴上的截距分别为 6个、2个和4个原子间距，求该晶面的密勒指数。
《材料物理性能》第一章材料的力学性能1-1一圆杆的直径为2.5 mm 、长度为25cm 并受到4500N 的轴向拉力，若直径拉细至2.4mm ，且拉伸变形后圆杆的体积不变,求在此拉力下的真应力、真应变、名义应力和名义应变，并比较讨论这些计算结果。
解：由计算结果可知：真应力大于名义应力，真应变小于名义应变。
1-5一陶瓷含体积百分比为95%的Al 2O 3 (E = 380 GPa)和5%的玻璃相(E = 84 GPa)，试计算其上限和下限弹性模量。
若该陶瓷含有5 %的气孔，再估算其上限和下限弹性模量。
解：令E 1=380GPa,E 2=84GPa,V 1=0.95,V 2=0.05。
则有当该陶瓷含有5%的气孔时，将P=0.05代入经验计算公式E=E 0(1-1.9P+0.9P 2)可得，其上、下限弹性模量分别变为331.3 GPa 和293.1 GPa 。
0816.04.25.2ln ln ln 22001====A A l l T ε真应变)(91710909.4450060MPa A F =⨯==-σ名义应力0851.0100=-=∆=A A l l ε名义应变)(99510524.445006MPa A F T =⨯==-σ真应力)(2.36505.08495.03802211GPa V E V E E H =⨯+⨯=+=上限弹性模量)(1.323)8405.038095.0()(112211GPa E V E V E L =+=+=--下限弹性模量1-11一圆柱形Al 2O 3晶体受轴向拉力F ，若其临界抗剪强度τf 为135 MPa,求沿图中所示之方向的滑移系统产生滑移时需要的最小拉力值，并求滑移面的法向应力。
解：1-6试分别画出应力松弛和应变蠕变与时间的关系示意图，并算出t = 0,t = ∞ 和t = τ时的纵坐标表达式。
解：Maxwell 模型可以较好地模拟应力松弛过程：V oigt 模型可以较好地模拟应变蠕变过程：以上两种模型所描述的是最简单的情况，事实上由于材料力学性能的复杂性，我们会用到用多个弹簧和多个黏壶通过串并联组合而成的复杂模型。
有的题目公式用错或者算错请只看解题过程2第一章'20 1-10. 已知一点的应力状态 Gj =力二n 和切应力n 为多少? 解：若平面方程为 Ax+By+Cz+D=0, 1 A 2 B 2 C 2 '因此：I J* +(-2)2S x = S y = S z = 5 -15 -10 则方向余弦为: A 2 B 2 C 2-2 疋10 MPa ，试求该应力空间中 x - 2y + 2z =1的斜截面上的正应A 2B 2C 21 ,m=, ------------------------------------- 223 12 (-2)2 22,12(-2)222 31 2 100 T x I + T xy m + T xz n= 200 50 - 3 3 1 2 50 150 - 3 200 T xy l + (T y m + T zy n =3 350 3 2 T xz l + T yz m + T z n= 一 100 3 ；「-S x l S y m S z n 100 1 --------- A 3 3 350 2 200 2 --- --- — --- ---3 3 3 3S 2僭「1119+sy +s ；*100 丫 + (350 丫 + ] (3丿13丿I 3丿二1250012500血〕2 =13.4100-30力，应力偏量及球张量，八面体应力。
解：J<| - ；「x y ；「z =100+50-10=140=600d 1=122.2, d 2=31.7, d 3=49.5 d m=140/3=46.7塔<46.................. 'w :=403.3 …° im =0 46.7 …-2030'、、000d 8= d m =46.712 2 2• 8=： 3 •,(“ -6)(匚2 一匚3)(匚3 一匚1)^39.1系数 c 1, c 2, c 3。
