考题电视原理期末(第一套评分标准)分析

一、选择题1、色温是（D）A、光源的温度B、光线的温度C、表示光源的冷热D、表示光源的谱分布2、彩色三要素中包括（B）A、蓝基色B、亮度C、品红色D、照度3、用RGB计色制表示单色光时有负的色系数，这是因为（D）A、这样的单色光不存在B、这样的单色光饱和度太高C、这样的单色光不能由RGB三基色配出来D、这样的单色光要由负系数对应基色的补色配出来4、水平扫描的有效时间的比例可以由（C）反映。

A、行频B、场频C、行逆程系数D、场逆程系数5、均衡脉冲的作用是（B）A、保证场同步期内有行同步B、保证场同步起点的一致C、保证同步信号的电平D、保证场同步的个数6、关于隔行扫描和逐行扫描，以下哪一点是错的（C）A、隔行扫描一帧内的扫描行数是整数B、逐行扫描一帧内的扫描行数是整数C、相同场频时，二者带宽相同D、隔行扫描可以节省带宽7、下面的（D）与实现黑白电视与彩色电视的兼容无关A、频谱交错B、大面积着色原理C、恒定亮度原理D、三基色原理8、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（D）A、相同B、U分量不同C、V分量不同D、完全不同9、从彩色的处理方式来看，（A）制式的色度信号分辩率最高A、NTSCB、PALC、SECAMD、都差不多10、NTSC彩色电视制式中副载频选择的要求不包括（B）A、实现频谱交错B、减少视频带宽C、尽量在视频较高频率端D、保证色度带宽不超出视频上限11、色同步信号的位置在（C）A、行同步脉冲上B、行消隐信号的前沿C、行消隐信号的后沿D、场消隐信号的后沿12、关于平衡调幅以下哪一种是正确的（C）A、平衡调幅中有载频分量B、平衡调幅波的极性由载频决定C、平衡调幅利于节省功率D、平衡调幅可以用包络检波解调13、彩电色度通道中色度信号与色同步信号的分离采用的是（B）方式。

A、幅度分离B、时间分离C、相位分离D、频率分离14、彩电中行输出变压器的作用是（D）。

A、为显像管提供工作电压B、为小信号供电电路提供直流电压C、为ABL电路、行AFC电路提供控制信号D、A和B和C15、彩电高频头（高频调谐器）的输出信号是（B）。

电视机原理与现代电视系统期末考试复习资料（参考）填空部分1.电子扫描的概念：将组成一帧图像的像素，按顺序转换成电信号的过程（或逆过程）称为扫描。

2.彩色三要素：彩色光通常可由亮度、色调和色饱和度三个物理量来描述，这三个量常被称为彩色三要素。

3.NTSC制、PAL制副载波的间置方式：NTSC制是1/2行间置，PAL制是1/4行间置。

4.图像信号、伴音信号的调制方式：图像信号的调制采用调幅调制方式，伴音信号的调制采用调频调制方式。

5.分辨率（字母含义）6.液晶高清数字电视接收系统由哪些部分组成：调谐器、数字电视信号解调单元、误码修正（FEC）、解密（DES）、解复用（Demux）、MPEG-2解码。

7.图像信号各种成分采用同步检波方法分离。

选择部分1.电视机在工作中突然停止，主要故障是什么：开关电源。

2.解码器所完成的任务是：将三个基色信号解调出来。

3.行场振荡的波形：行振荡器产生的行振荡信号的波形为矩形波；场振荡器产生的场振荡信号的波形为锯齿波。

4.PAL制带通滤波器色度信号的载波是4.43MHz。

PAL制解码器中4.43MHz带通滤波器的作用是从彩色全电视信号中取出色度和色同步信号。

5.逐行扫描、隔行扫描的概念：每一帧图像由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。

把每一帧图像通过两场扫描完成则是隔行扫描，所谓隔行扫描，就是在每帧扫描行数仍未625行不变的情况下，将每帧图像分为两场来传送，这两场分别称为奇数场和偶数场。

6.色同步信号出现在什么位置：行消隐后肩。

7.遥控电路由遥控发射、遥控接收、微处理器及存储器电路组成，其核心电路是微处理器（CPU）。

8.PAL制解码器、梳状滤波器的作用：分离色度信号。

PAL的特殊电路是梳状滤波器，由它将色度信号中的两个分量Fv与±Fv分离。

这样可有效地消除简单解码电路中未能解决的亮、色串扰。

9.高频头为图像通道提供图像信号。

解答部分1.模拟电视系统的构成及工作原理的阐述。

电视原理考试试题一、选择题（每题2分，共20分）1. 电视信号的传输方式主要包括哪两种？A. 模拟信号和数字信号B. 无线信号和有线信号C. 射频信号和光信号D. 高频信号和低频信号2. 彩色电视的三基色是指哪三种颜色？A. 红、黄、蓝B. 红、绿、蓝C. 红、橙、绿D. 绿、蓝、紫3. 下列哪项不是电视信号的调制方式？A. AMB. FMC. PMD. PCM4. 电视接收机中的高频头主要作用是什么？A. 放大信号B. 变频C. 解调D. 滤波5. 数字电视与模拟电视相比，具有哪些优势？A. 图像质量更高B. 信号传输更稳定C. 频道容量更大D. 以上都是6. 电视信号中的色度信号是如何编码的？A. Y/C编码B. R/B编码C. G/R编码D. B/Y编码7. 电视扫描方式中，隔行扫描的英文缩写是什么？A. IB. PC. SD. T8. 电视的伴音信号通常采用哪种调制方式？A. AMB. FMC. PMD. SSB9. 电视遥控器通常使用的载波频率是多少？A. 30MHzB. 38kHzC. 56kHzD. 315MHz10. 下列哪个不是电视图像质量的评价指标？A. 分辨率B. 色彩C. 对比度D. 重量二、填空题（每空2分，共20分）11. 电视信号的传输过程中，________信号负责传输图像信息，________信号负责传输伴音信息。

12. 电视接收机中，________是用来将天线接收到的高频信号转换为中频信号的部件。

13. 电视信号的调制方式中，________调制是将图像信号调制到射频载波上的一种方式。

14. 数字电视技术中，________编码是一种常用的视频编码方式，它可以有效减少数据量。

15. 电视接收机的________系统是将接收到的信号进行解码，还原成图像和声音的系统。

16. 电视图像的清晰度通常用________线来表示，它是衡量图像质量的一个重要指标。

17. 电视信号的________是指电视信号在传输过程中的稳定性和抗干扰能力。

《电视原理》考试试卷（第一套）评分标准课程号30 考试时间 100 分钟一、填空题（每空1分，共30分）1、我国广播电视扫描中：一帧标称行数Z =（ 625 ）行，行周期T H =（ 64s ），场周期T V =（ 20ms ）。

2、数字电视包括（ HDTV ）和SDTV ，数字标准清晰度电视SDTV 的图像质量相当于模拟电视演播室水平，图像分辨力PAL 制为（ 720 ×576 ）像素，NTSC 制为720 ×480像素。

国际上四个数字电视传输标准分别为美国的ATSC ,欧洲的（ DVB ），日本的ISDB 和中国的( DTMB ) ,采用的信源编码标准均是（ MPEG-2 ）,音频压缩编码方面，四个数字电视标准体系则采用了不同的音频压缩方式,其中美国ATSC 采用（Dolby AC-3 ）标准，我国制定了具有自主知识产权的音视频编码标准（ AVS ）。

3、为便于联合运用帧内编码和帧间编码技术，把由连续的电视画面组成 的视频序列划分为许多图像组，每个图像组由几帧或十几帧图像组成， 这些图像相互间存在（ 预测和生成 ）关系。

图像组的第一幅图像是采适用专业年级（方向）： 电子信息工程2012级 考试方式及要求：闭卷考试用帧内预测编码的图像，称为（ I 图像 ），采用前向帧间预测编码的图像称为（ P 图像 ），而B 图像是采用（ 双向帧间预测编码 ）的图像。

4、宏块的三种构成方式中，亮度块的数目均为（ 4 ），而色度块的数目4:2:0色度格式为（ 2 ）、4:2:2色度格式为（ 4 ）、4:4:4为8。

5、PAL D 解码器中梳状滤波器方框图：作用：（1）（ 实现色度信号两行电平均 ）。

（2）（ 完成两个色度分量F U 和F V 的分离 ）。

（3）（ 将亮度信号衰减3dB ）。

群延时时间是（ 64 ）s μ，相延时时间是（ ）s μ。

6、色度信号的振幅主要体现彩色的（ 饱和度 ），相角主要体现彩色的（ 色调 ）。

《电视机原理与维修》科期考试题考试类型：理论考试时间：90分钟出题老师：韦艳云考试班级：考生姓名：考生学号：卷面成绩：一、选择题(每题2分，共40分)。

1、我国电视采用的扫描方式是( D )。

A、逐场扫描B、隔场扫描C、逐行扫描D、隔行扫描2、图像信号中的高频代表（ B ）A、大面积背景B、图像细节C、图像中的彩色部分D、图像中的明亮部分3、视频信号中的消隐信号应与( D )一样高。

A、同步电平B、白电平C、灰电平D、黑电平4、全电视信号中，幅度最高的是（ C ）A、图像中的白电平B、图像中的黑电平C、同步头D、消隐电平5、桥式整流电路中如果有一只整流二极管击穿，将会出现（ C ）A、桥式整流变为半波整流B、不影响电路正常工作C、烧保险D、无输出电压，但不会烧保险6、由等量红、绿、蓝三个基色两两相加混色所形成的彩色分别是( B )。

A、黄、白、青B、紫、黄、青C、红、黄、绿D、紫、蓝、青7、彩色电视中作为色度信号传输的是( C )。

A、三个基色信号B、二个基色信号C、二个色差信号D、三个色差信号8、为了实现频谱交错，PAL制采用( A )方法选择副载波。

A、1/4行频间置B、半行频间置C、行频间置D、4.43MHz间置9、在PAL制中，副载波频率为（ B ）A、4.25MHzB、4.43MHzC、4.406MHzD、3.58MHz10、在PAL制中色同步信号的初相位是( C )。

A、180oB、±90o逐行摆动C、±135o逐行摆动D、±45o逐行摆动11、电调谐高频调谐器一般为反向AGC控制方式，高放AGC电压越低则( A )。

A．高放增益越低 B．高放增益越高C．混频增益越低 D．混频增益越高12、电调谐高频头中调谐电压的作用是（ C ）。

A、改变电感线圈的电感量B、改变可变电容的容量C、改变变容二极管的容量D、改变压控晶体的参数13、对伴音中放限幅的目的是（ A ）A. 提高伴音抗干扰能力B. 展宽频带C. 使中放电路更稳定 D、限制伴音中放电路的放大倍数14、将亮度信号延迟0.6μs是为了（ C ）。

光、色、人眼1、可见光谱：电磁波的波谱范围包括无线电波、红外线、可见光谱、紫外线、X 射线、r射线等。

其中又有能被人眼看到的那一部分叫做光，或称可见光。

可见光的波长范围为380nm~780nm 。

780nm （波长大） 380nm(波长小)2、色温：等效于某温度的完全辐射体光谱。

单位是开[尔文]（K ）部吸收，加热后辐射全部光谱）5、能量相同，555nm （绿色）亮度最大6、彩色三要素：亮度：光作用于人眼时所引起的明亮程度的感觉。

正比于辐射功率色调：反映了颜色的类别。

与光谱分布有关饱和度：指彩色光所呈现彩色的深浅程度（或浓度）。

是否含白光7、三基色原理：自然界中几乎所有的彩色光都可由三个彼此独立的基色光按照不同的比例进行合成，合成彩色光的亮度由三个基色光的亮度之和决定，合成彩色光的色度由三个基色光分量的比例关系决定，这就是三基色原理。

物理三基色RGB 计算三基色XYZ 显像三基色ReGeBe8、混色方法： 部位 应用光谱混色：相加于屏幕 外界相混 投影电视空间混色：小于视角分辨角 眼内 彩色显像管时间混色：小于人眼响应时间 细胞内 早期“彩电”生理混色：两眼同时、分别看不同颜色的同一景物 大脑内 （试播的立体电视）9、配色“单位”：将能混配标准白光的三个基色光的量，规定为红、绿、蓝3个基色的单位，并分别用[R]、[G]、[B]表示。

总量代表亮度，比例代表色度。

10、显像三基色选取原则：1.在色度图中，由显像三基色构成的三角形面积要尽可能的大2.基色的亮度要足够大11、亮度公式：Y=0.30R+0.59G+0.11B 计算顺序传送原理1、 逐行扫描：一行紧跟一行的扫描方式。

每帧图象分解为若干（Z ）行，从上到下逐行扫过，Tv = Z TH fH = Z fv2、 隔行扫描：将一帧（一幅）电视图像分成两场进行扫描。

第1场（奇数场）扫除光栅的第1、3、5等奇数行，第2场（偶数场）扫第2、4、6等偶数行。

电视原理期末考试
一、选择题
1. 下列关于电视机原理的叙述中，错误的是：
A. 电视机的显示原理是利用电子束在屏幕上描绘图像
B. 电视机的图像信号是通过无线电波传播
C. 电视机的图像分辨率是通过像素点数来表示
D. 电视机的声音信号是通过扬声器输出
2. 以下关于电视机显示屏幕的叙述中，错误的是：
A. 电视机的显示屏幕是由荧光物质组成的
B. 电视机的显示屏幕可以发射光线
C. 电视机的显示屏幕由红、绿、蓝三种颜色的荧光物质组合而成
D. 电视机的显示屏幕通过电子束扫描来形成图像
3. 电视机的图像信号通过无线电波传播的方式是因为：
A. 无线电波可以穿透物体传播
B. 无线电波传播距离远，信号不容易衰减
C. 通过无线电波传播可以实现远程接收
D. 传统有线传输方式限制了电视机的使用范围
二、简答题
1. 请简要说明电视机的显示原理。

2. 请说明电视机图像的分辨率是如何表示的。

3. 电视机的声音信号是如何产生和输出的？
三、计算题
1. 已知某电视机的图像分辨率为1920×1080，那么计算该电视机的总像素点数有多少？
四、解答题
1. 请说明电视机信号传输中需要考虑的噪声问题，并提出相应的解决措施。

2. 请简要说明电视机的色彩原理。

1、浅橙色的电视图像三基色信号为VR=3,VG=2，VB=1。

2、PAL制V平衡广调幅器输入的被调制副载波在NTSC行为COSwsct 。

3、PAL制色同步信号在PAL行的相位是22 5 °。

4 、我国电视射频图像信号的发送方式是残留边带。

5 、我国电视伴音信号的调制方式是调频。

6 、在电视机中频电路中，属于干扰信号的频率是 30MHz 。

7 、传送白色图像时，色差信号值为零。

8 、在PAL制行边程期间传送的信号是行同步脉冲。

9 、在电视接收机高频调谐器中，控制调谐频段的电压是 BH 。

10 、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号 V分量不同。

11 、根据三基色原理，自然界中绝大多说彩色均可由三种基色光混合而成，合成光的亮度等于各基色亮度之比例。

12 、NTSC制采用的传输信号是 Y.I.Q 。

13 、广播电视采用和行扫描的目的是压缩通频带。

14 、关于NTSC制的优点，错误的是色度信号的相位失真不会明显影响色调。

15 、彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及色同步信号组成。

16 、彩色电视机色度通道中Fu、Fv信号的分离采用的是频率与相位双重分离。

17 、高频调谐器不包含同步检波器。

18 、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用幅度分离的方式。

19 、彩色亮度通道中不应该设置 AFC 电路，可以设置 ABL电路、钳位电路、 4.43mHz陷波。

20 、彩色显像管栅级与所加图像信号极性之间的关系是栅极接地、阴极加负极性信号。

一、当某彩色电视接收机接受彩色电视信号时，全频为红图像，而接收标Array准彩色信号时，重现彩条如下表所示。

请说明产生这种现象的原因何在？答：由题提供的信息可知：此彩色电视接收机故障出现在基色解码矩阵之后的绿基和蓝基通道上或基色解码矩阵未解出绿基信号和蓝基信号只有红基信号。

二、当电路发生下述故障时屏幕上重现图像会产生什么异常现象。

1、电视：根据人眼视觉特性以一定的信号形式实时传送活动景物的技术。

光的波长范围380nm—780nm2、色温：当完全辐射体在某特定绝对温度下，其颜色与某一光源的颜色相同，则完全辐射体的这一特定温度就定义为该光源的色温。

（绝对色温和相关色温）暖白光：光谱能量偏重于波长较长端的白光。

冷白光：光谱能量偏重于波长较短端的白光。

3、完全辐射体：（也称绝对黑体）是指既不反射也不透射而完全吸收入射波的物体。

4、照明体和光源：照明体是指入射在物体上的一个特定的相对光谱功率分布。

而光源是指发光的物体。

5、彩色感觉：视觉、光源、物体吸收反射光能力不同6、人眼视觉特性：角膜、巩膜、瞳孔、视网膜（由大量光敏细胞组成：杆体细胞、锥状细胞、盲点）、晶状体、黄斑区、前室后室7、眼睛观察物体的工作原理：眼睛看景物时，光线经角膜、晶状体、玻璃体成像在视网膜上，光敏细胞受到光刺激产生生物信号，生物信号沿着视神经传递到视神经中枢，并与其他有关信息一起，经大脑综合处理后形成对景物的视觉。

8、视觉效应：是由可见光刺激人眼引起的。

如果光的辐射功率相同而波长不同，则引起的视觉效果也不同。

随着波长的改变，不仅颜色感觉不同，而亮度感觉也不相同。

9、光通量：是按人眼光感觉来度量的辐射功率。

10、彩色视觉：是人眼一种明视觉功能，为确切表示某一彩色光，必须采用三个基本参量：亮度、色调、和饱和度亮度是光作用于人眼时所引起的明亮程度的感觉。

色调反映了颜色的类别。

饱和度是指彩色光所呈现彩色的深浅程度。

色调与饱和度又合称为色度，它既说明彩色光的颜色类别，又说明颜色的深浅程度。

11、视觉范围：是指人眼所能感觉的亮度的范围，这一范围非常宽，约几百分之几至几百万坎德拉每平方米当人眼适应了某一环境的平均亮度后，视觉范围就有了一定的限度。

在适当的平均亮度下，能分辨的最大亮度与最小亮度之比为1000:1.当平均亮度很低时，只有10:1.12、视亮度：在观察景物时所得到的亮度感觉称为视亮度。

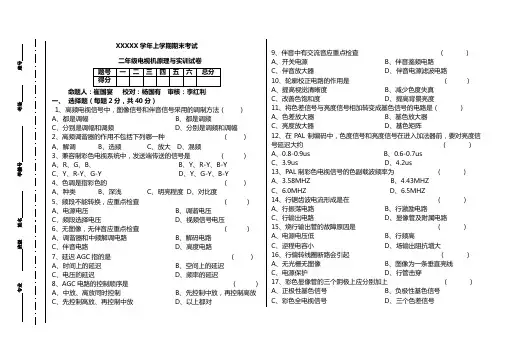

XXXXX学年上学期期末考试二年级电视机原理与实训试卷命题人：崔国宴校对：杨国有审核：李红利一、选择题（每题2分，共40分）1、高频电视信号中，图像信号和伴音信号采用的调制方法（）A、都是调幅B、都是调频C、分别是调幅和调频D、分别是调频和调幅2、高频调谐器的作用不包括下列哪一种（）A、解调B、选频C、放大D、混频3、兼容制彩色电视系统中，发送端传送的信号是（）A、R、G、B、B、Y、R-Y、B-YC、Y、R-Y、G-YD、Y、G-Y、B-Y4、色调是指彩色的（）A、种类B、深浅C、明亮程度D、对比度5、频段不能转换，应重点检查（）A、电源电压B、调谐电压C、频段选择电压D、视频信号电压6、无图像，无伴音应重点检查（）A、调谐器和中频解调电路B、解码电路C、伴音电路D、高度电路7、延迟AGC指的是（）A、时间上的延迟B、空间上的延迟C、电压的延迟D、频率的延迟8、AGC电路的控制顺序是（）A、中放、高放同时控制B、先控制中放，再控制高放C、先控制高放、再控制中放D、以上都对9、伴音中有交流音应重点检查（）A、开关电源B、伴音鉴频电路C、伴音放大器D、伴音电源滤波电路10、轮廓校正电路的作用是（）A、提高视觉清晰度B、减少色度失真C、改善色饱和度D、提高背景亮度11、将色差信号与亮度信号相加转变成基色信号的电路是（）A、色差放大器B、基色放大器C、亮度放大器D、基色矩阵12、在PAL制编码中，色度信号和亮度信号在进入加法器前，要对亮度信号延迟大约（）A、0.8-0.9us B、0.6-0.7usC、3.9usD、4.2us13、PAL制彩色电视信号的色副载波频率为（）A、3.58MHZB、4.43MHZC、6.0MHZD、6.5MHZ14、行锯齿波电流形成是在（）A、行振荡电路B、行激励电路C、行输出电路D、显像管及附属电路15、烧行输出管的故障原因是（）A、电源电压低B、行频高C、逆程电容小D、场输出阻抗增大16、行偏转线圈断路会引起（）A、无光栅无图像B、图像为一条垂直亮线C、电源保护D、行管击穿17、彩色显像管的三个阴极上应分别加上（）A、正极性基色信号B、负极性基色信号C、彩色全电视信号D、三个色差信号18、开关稳压电源中使用光电耦合器的目的是（）A、价格低廉B、电路简单C、可以有效分离冷、热底板D、必须使用19、当行输出管击穿时，开关电源将（）A、继续工作B、开关管导通时间延长C、无影响D、因保护而停振20、在断开负载检查开电源时，需要接上假负载的原因是（）A、保护人身安全B、保护开关管C、保护行管D、保护显像管二、判断题（每题2分，共20分）1、开关电源的调整管工作在开关状态（）2、当电源中的整流二极管击穿短路后，会出现开机烧保险的故障现象（）3、彩色电视机的图像与亮度信号无关。
