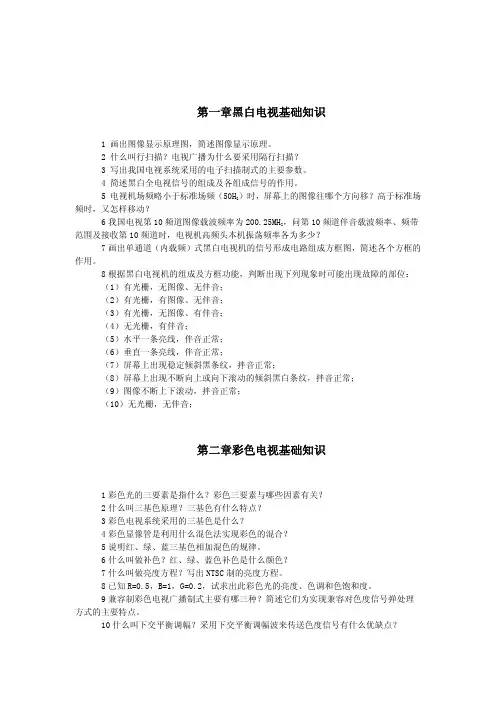

第一章黑白电视基础知识1 画出图像显示原理图，简述图像显示原理。
2 什么叫行扫描？电视广播为什么要采用隔行扫描？3 写出我国电视系统采用的电子扫描制式的主要参数。
4 简述黑白全电视信号的组成及各组成信号的作用。
5 电视机场频略小于标准场频（50H Z）时，屏幕上的图像往哪个方向移？高于标准场频时，又怎样移动？6我国电视第10频道图像载波频率为200.25MH Z，问第10频道伴音载波频率、频带范围及接收第10频道时，电视机高频头本机振荡频率各为多少？7画出单通道（内载频）式黑白电视机的信号形成电路组成方框图，简述各个方框的作用。
8根据黑白电视机的组成及方框功能，判断出现下列现象时可能出现故障的部位： （1）有光栅，无图像、无伴音；（2）有光栅，有图像、无伴音；（3）有光栅，无图像、有伴音；（4）无光栅，有伴音；（5）水平一条亮线，伴音正常；（6）垂直一条亮线，伴音正常；（7）屏幕上出现稳定倾斜黑条纹，拌音正常；（8）屏幕上出现不断向上或向下滚动的倾斜黑白条纹，拌音正常；（9）图像不断上下滚动，拌音正常；（10）无光栅，无伴音；第二章彩色电视基础知识1彩色光的三要素是指什么？彩色三要素与哪些因素有关？2什么叫三基色原理？三基色有什么特点？3彩色电视系统采用的三基色是什么？4彩色显像管是利用什么混色法实现彩色的混合？5说明红、绿、蓝三基色相加混色的规律。
6什么叫做补色？红、绿、蓝色补色是什么颜色？7什么叫做亮度方程？写出NTSC制的亮度方程。
8已知R=0.5，B=1，G=0.2，试求出此彩色光的亮度、色调和色饱和度。
9兼容制彩色电视广播制式主要有哪三种？简述它们为实现兼容对色度信号弹处理方式的主要特点。
10什么叫下交平衡调幅？采用下交平衡调幅波来传送色度信号有什么优缺点？11视频信号（亮度信号）和色度信号的频谱结构有什么特点？12什么叫做频谱交错（频谱间置）13针对NTSC制的相位敏感性，PAL制采取了哪些措施？14为实现频谱交错，如何选择PAL制彩色副载波频率？为什么要这样选择？15画出彩色电视机基本组成方框图，注明方框之间输入输出信号的内容，简要说明各级成部分的作用。
电视机原理与现代电视系统期末考试复习资料（参考）填空部分1.电子扫描的概念：将组成一帧图像的像素，按顺序转换成电信号的过程（或逆过程）称为扫描。
2.彩色三要素：彩色光通常可由亮度、色调和色饱和度三个物理量来描述，这三个量常被称为彩色三要素。
3.NTSC制、PAL制副载波的间置方式：NTSC制是1/2行间置，PAL制是1/4行间置。
4.图像信号、伴音信号的调制方式：图像信号的调制采用调幅调制方式，伴音信号的调制采用调频调制方式。
5.分辨率（字母含义）6.液晶高清数字电视接收系统由哪些部分组成：调谐器、数字电视信号解调单元、误码修正（FEC）、解密（DES）、解复用（Demux）、MPEG-2解码。
7.图像信号各种成分采用同步检波方法分离。
选择部分1.电视机在工作中突然停止，主要故障是什么：开关电源。
2.解码器所完成的任务是：将三个基色信号解调出来。
3.行场振荡的波形：行振荡器产生的行振荡信号的波形为矩形波；场振荡器产生的场振荡信号的波形为锯齿波。
4.PAL制带通滤波器色度信号的载波是4.43MHz。
PAL制解码器中4.43MHz带通滤波器的作用是从彩色全电视信号中取出色度和色同步信号。
5.逐行扫描、隔行扫描的概念：每一帧图像由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。
把每一帧图像通过两场扫描完成则是隔行扫描，所谓隔行扫描，就是在每帧扫描行数仍未625行不变的情况下，将每帧图像分为两场来传送，这两场分别称为奇数场和偶数场。
6.色同步信号出现在什么位置：行消隐后肩。
7.遥控电路由遥控发射、遥控接收、微处理器及存储器电路组成，其核心电路是微处理器（CPU）。
8.PAL制解码器、梳状滤波器的作用：分离色度信号。
PAL的特殊电路是梳状滤波器，由它将色度信号中的两个分量Fv与±Fv分离。
这样可有效地消除简单解码电路中未能解决的亮、色串扰。
9.高频头为图像通道提供图像信号。
解答部分1.模拟电视系统的构成及工作原理的阐述。

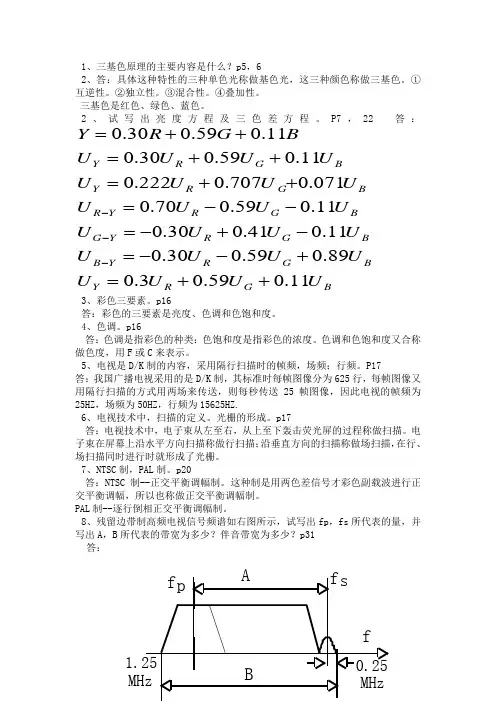

1、三基色原理的主要内容是什么？p5，62、答：具体这种特性的三种单色光称做基色光，这三种颜色称做三基色。
①互逆性。
②独立性。
③混合性。
④叠加性。
三基色是红色、绿色、蓝色。
2、试写出亮度方程及三色差方程。
P7，22 答：BG R Y B G R Y B B G R Y G BG R Y R B G R Y BG R Y U U U U U U U U U U U U U U U U U U U U U U U U BG R Y 11.059.03.089.059.030.011.041.030.011.059.070.0071.0707.0222.011.059.030.011.059.030.0++=+--=-+-=--=++=++=++=---3、彩色三要素。
p16Fp是图像载频，fs是伴音载频A=6.5MHz、B=8MHz、伴音带宽0.59、电视亮度信号的带宽，色度信号的带宽。
p34答：亮度信号采用宽带（0～6MHZ)传送，色度信号采用窄带（0～1.3MHZ）传送。
10、高频电视信号的组成及带宽。
P35答：高频电视信号是有高频图像信号和高频伴音信号组成的，也称做射频电视信号。
信号的带宽为8MHZ，伴音载频比图像载频高6.5MHZ.图像信号采用调幅制，伴音信号采用调频制。
11、高频调谐器的作用是什么？它由哪些电路组成？p36答：作用①选择电台②高频放大③将高频电视信号变成中频信号组成：输入回路、高频放大电路、本机振荡和混合电路组成12、中频通道由哪几部分电路组成？各自的作用是什么？p48，49、50、52、53 答：组成：中频输入电路、中频放大电路、视频检波电路、自动增益控制电路（AGC)、消噪电路（ANC）、预视放电路和自动频率微调电路（AFT）组成的。
中频输入电路：主要用途是让38MHZ的图像中频的幅度以最大幅度衰减-6dB,并有效抑制本频道的伴音中频31.5MHZ信号，（-26dB以上）和邻近高频道的图像中频30MHZ信号及邻近低频道的伴音中频39.5MHZ信号（-40dB以上)的干扰，得到所需要的中放幅频特性。

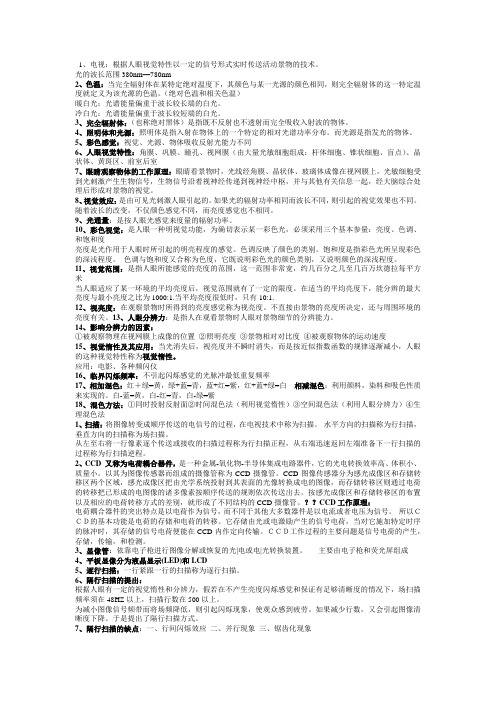

1、电视：根据人眼视觉特性以一定的信号形式实时传送活动景物的技术。
光的波长范围380nm—780nm2、色温：当完全辐射体在某特定绝对温度下，其颜色与某一光源的颜色相同，则完全辐射体的这一特定温度就定义为该光源的色温。
（绝对色温和相关色温）暖白光：光谱能量偏重于波长较长端的白光。
冷白光：光谱能量偏重于波长较短端的白光。
3、完全辐射体：（也称绝对黑体）是指既不反射也不透射而完全吸收入射波的物体。
4、照明体和光源：照明体是指入射在物体上的一个特定的相对光谱功率分布。
而光源是指发光的物体。
5、彩色感觉：视觉、光源、物体吸收反射光能力不同6、人眼视觉特性：角膜、巩膜、瞳孔、视网膜（由大量光敏细胞组成：杆体细胞、锥状细胞、盲点）、晶状体、黄斑区、前室后室7、眼睛观察物体的工作原理：眼睛看景物时，光线经角膜、晶状体、玻璃体成像在视网膜上，光敏细胞受到光刺激产生生物信号，生物信号沿着视神经传递到视神经中枢，并与其他有关信息一起，经大脑综合处理后形成对景物的视觉。
8、视觉效应：是由可见光刺激人眼引起的。
如果光的辐射功率相同而波长不同，则引起的视觉效果也不同。
随着波长的改变，不仅颜色感觉不同，而亮度感觉也不相同。
9、光通量：是按人眼光感觉来度量的辐射功率。
10、彩色视觉：是人眼一种明视觉功能，为确切表示某一彩色光，必须采用三个基本参量：亮度、色调、和饱和度亮度是光作用于人眼时所引起的明亮程度的感觉。
色调反映了颜色的类别。
饱和度是指彩色光所呈现彩色的深浅程度。
色调与饱和度又合称为色度，它既说明彩色光的颜色类别，又说明颜色的深浅程度。
11、视觉范围：是指人眼所能感觉的亮度的范围，这一范围非常宽，约几百分之几至几百万坎德拉每平方米当人眼适应了某一环境的平均亮度后，视觉范围就有了一定的限度。
在适当的平均亮度下，能分辨的最大亮度与最小亮度之比为1000:1.当平均亮度很低时，只有10:1.12、视亮度：在观察景物时所得到的亮度感觉称为视亮度。

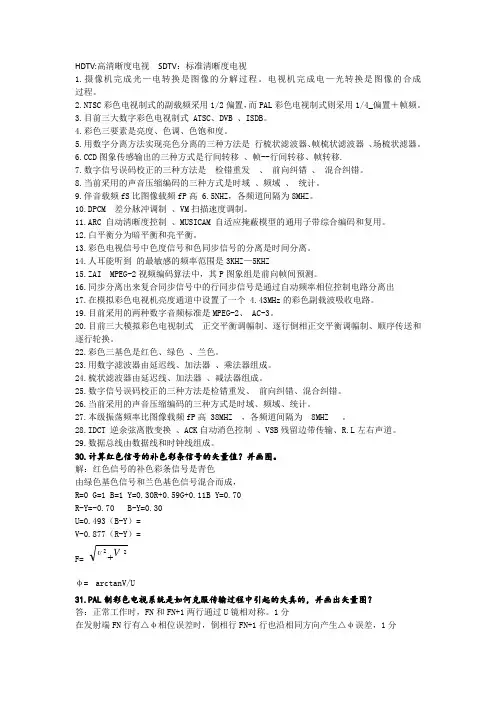

HDTV:高清晰度电视SDTV：标准清晰度电视1.摄像机完成光—电转换是图像的分解过程。
电视机完成电—光转换是图像的合成过程。
2.NTSC彩色电视制式的副载频采用1/2偏置，而PAL彩色电视制式则采用1/4_偏置＋帧频。
3.目前三大数字彩色电视制式 ATSC、DVB 、ISDB。
4.彩色三要素是亮度、色调、色饱和度。
5.用数字分离方法实现亮色分离的三种方法是行梳状滤波器、帧梳状滤波器、场梳状滤器。
D图象传感输出的三种方式是行间转移、帧--行间转移、帧转移.7.数字信号误码校正的三种方法是检错重发、前向纠错、混合纠错。
8.当前采用的声音压缩编码的三种方式是时域、频域、统计。
9.伴音载频fS比图像载频fP高 6.5NHZ，各频道间隔为8MHZ。
10.DPCM 差分脉冲调制、VM扫描速度调制。
11.ARC 自动清晰度控制、MUSICAM 自适应掩蔽模型的通用子带综合编码和复用。
12.白平衡分为暗平衡和亮平衡。
13.彩色电视信号中色度信号和色同步信号的分离是时间分离。
14.人耳能听到的最敏感的频率范围是3KHZ—5KHZ15.ZAI MPEG-2视频编码算法中，其P图象组是前向帧间预测。
16.同步分离出来复合同步信号中的行同步信号是通过自动频率相位控制电路分离出17.在模拟彩色电视机亮度通道中设置了一个 4.43MHz的彩色副载波吸收电路。
19.目前采用的两种数字音频标准是MPEG-2、 AC-3。
20.目前三大模拟彩色电视制式正交平衡调幅制、逐行倒相正交平衡调幅制、顺序传送和逐行轮换。
22.彩色三基色是红色、绿色、兰色。
23.用数字滤波器由延迟线、加法器、乘法器组成。
24.梳状滤波器由延迟线、加法器、减法器组成。
25.数字信号误码校正的三种方法是检错重发、前向纠错、混合纠错。
26.当前采用的声音压缩编码的三种方式是时域、频域、统计。
27.本级振荡频率比图像载频fP高 38MHZ ，各频道间隔为 8MHZ 。
一、选择题1、色温是（D）A、光源的温度B、光线的温度C、表示光源的冷热D、表示光源的谱分布2、彩色三要素中包括（B）A、蓝基色B、亮度C、品红色D、照度3、用RGB计色制表示单色光时有负的色系数，这是因为（D）A、这样的单色光不存在B、这样的单色光饱和度太高C、这样的单色光不能由RGB三基色配出来D、这样的单色光要由负系数对应基色的补色配出来4、水平扫描的有效时间的比例可以由（C）反映。
A、行频B、场频C、行逆程系数D、场逆程系数5、均衡脉冲的作用是（B）A、保证场同步期内有行同步B、保证场同步起点的一致C、保证同步信号的电平D、保证场同步的个数6、关于隔行扫描和逐行扫描，以下哪一点是错的（C）A、隔行扫描一帧内的扫描行数是整数B、逐行扫描一帧内的扫描行数是整数C、相同场频时，二者带宽相同D、隔行扫描可以节省带宽7、下面的（D）与实现黑白电视与彩色电视的兼容无关A、频谱交错B、大面积着色原理C、恒定亮度原理D、三基色原理8、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号（D）A、相同B、U分量不同C、V分量不同D、完全不同9、从彩色的处理方式来看，（A）制式的色度信号分辩率最高A、NTSCB、PALC、SECAMD、都差不多10、NTSC彩色电视制式中副载频选择的要求不包括（B）A、实现频谱交错B、减少视频带宽C、尽量在视频较高频率端D、保证色度带宽不超出视频上限11、色同步信号的位置在（C）A、行同步脉冲上B、行消隐信号的前沿C、行消隐信号的后沿D、场消隐信号的后沿12、关于平衡调幅以下哪一种是正确的（C）A、平衡调幅中有载频分量B、平衡调幅波的极性由载频决定C、平衡调幅利于节省功率D、平衡调幅可以用包络检波解调13、彩电色度通道中色度信号与色同步信号的分离采用的是（B）方式。
A、幅度分离B、时间分离C、相位分离D、频率分离14、彩电中行输出变压器的作用是（D）。
A、为显像管提供工作电压B、为小信号供电电路提供直流电压C、为ABL电路、行AFC电路提供控制信号D、A和B和C15、彩电高频头（高频调谐器）的输出信号是（B）。

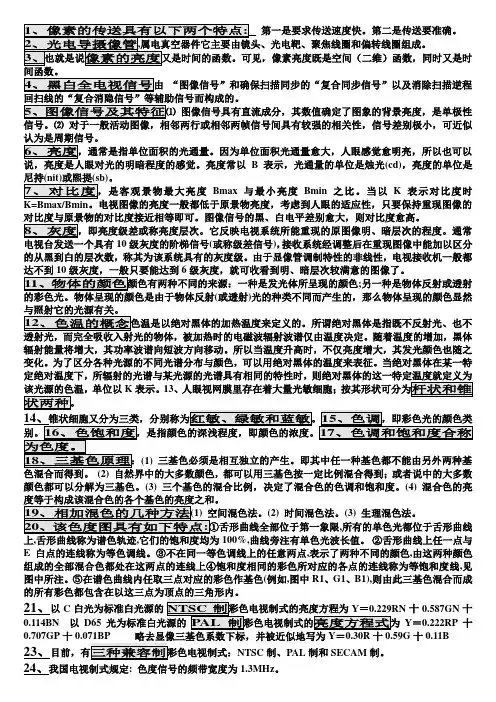

1、像素的传送具有以下两个特点: 第一是要求传送速度快。
第二是传送要准确。
2、光电导摄像管,属电真空器件它主要由镜头、光电靶、聚焦线圈和偏转线圈组成。
3、也就是说像素的亮度又是时间的函数。
可见，像素亮度既是空间（二维）函数，同时又是时间函数。
4、黑白全电视信号由“图像信号”和确保扫描同步的“复合同步信号”以及消除扫描逆程回扫线的“复合消隐信号”等辅助信号而构成的。
5、图像信号及其特征⑴图像信号具有直流成分，其数值确定了图象的背景亮度，是单极性信号。
⑵对于一般活动图像，相邻两行或相邻两帧信号间具有较强的相关性，信号差别极小，可近似认为是周期信号。
6、亮度，通常是指单位面积的光通量。
因为单位面积光通量愈大，人眼感觉愈明亮，所以也可以说，亮度是人眼对光的明暗程度的感觉。
亮度常以 B 表示，光通量的单位是烛光(cd)，亮度的单位是尼持(nit)或熙提(sb)。
7、对比度，是客观景物最大亮度Bmax与最小亮度Bmin之比。
当以K表示对比度时K=Bmax/Bmin。
电视图像的亮度一般都低于原景物亮度，考虑到人眼的适应性，只要保持重现图像的对比度与原景物的对比度接近相等即可。
图像信号的黑、白电平差别愈大，则对比度愈高。
8、灰度，即亮度级差或称亮度层次。
它反映电视系统所能重现的原图像明、暗层次的程度。
通常电视台发送一个具有10级灰度的阶梯信号(或称级差信号)，接收系统经调整后在重现图像中能加以区分的从黑到白的层次数，称其为该系统具有的灰度级。
由于显像管调制特性的非线性，电视接收机一般都达不到10级灰度，一般只要能达到6级灰度，就可收看到明、暗层次较满意的图像了。
11、物体的颜色颜色有两种不同的来源：一种是发光体所呈现的颜色;另一种是物体反射或透射的彩色光。
物体呈现的颜色是由于物体反射(或透射)光的种类不同而产生的，那么物体呈现的颜色显然与照射它的光源有关。
12、色温的概念色温是以绝对黑体的加热温度来定义的。
所谓绝对黑体是指既不反射光、也不透射光，而完全吸收入射光的物体，被加热时的电磁波辐射波谱仅由温度决定。
《电视原理与现代电视系统》复习题及答案一、填空题1.电子扫描又分为逐行扫描和隔行扫描，电视机采用后一种扫描方式，这种方式将一帧图像分解成两场扫描，这样可在一秒钟内扫描 50 场，从而减少图像的闪烁感。
2.我国广播电视规定：一个电视频道的带宽是__8_MHz，伴音载频比图像载频高6.5___MHz；接收机相应的本振频率总比图象载频高_38___MHz。
3. 若将黑白全电视信号分为图像信号、消隐信号、同步信号，对于负极性信号来说，电平最高的是__同步信号___，其次是__消隐信号__，电平最低的是_图像信号_______。
4. 电视信号中的开槽脉冲的作用是保证__场逆程____期间的行同步。
5.显像管电子枪由灯丝、阴极、栅极、加速极、聚焦极和高压阳极组成。
6调节亮度电位器可以改变阴极电压，阴极电压越高，光栅越暗。
7.高频头有两种：__机械式_高频头和_电调谐__高频头。
8.机械高频头是通过改变电感进行频道选择的；电调谐高频头是通过调节变容二极管两端的电压来改变回路中的电容进行频道选择的。
9.公共通道是指图像信号和伴音信号共用的电路，它是指从高频头到预视放之间的电路。
10.电视机的增益主要靠_____中频__放大器解决。
11.中频滤波器是用来选取高频头送来的图像信号和伴音信号，并抑制邻频道干扰信号，早期电视机常用LC元件构成中频滤波器，现在基本上采用声表面波滤波器构成中频滤波器。
12.中频放大电路除了能放大信号外，还具有视频检波功能。
13.预视放电路主要是分配信号，将伴音信号送到伴音通道，将视频信号送到视放电路，预视放具有很强的带负载能力，这是因为它采用了电压跟随器。
14.AGC电路可分为高放AGC(RFAGC)和中放AGC(IFAGC),其中前者用来控制高频头的高放级增益，后者用来控制图像中放增益。
15.伴音通道鉴频器的作用是从 6.5MH Z伴音调频信号中检出伴音信号。
16.通常有两种AGC工作方式，称为正向AGC 和反向AGC 。

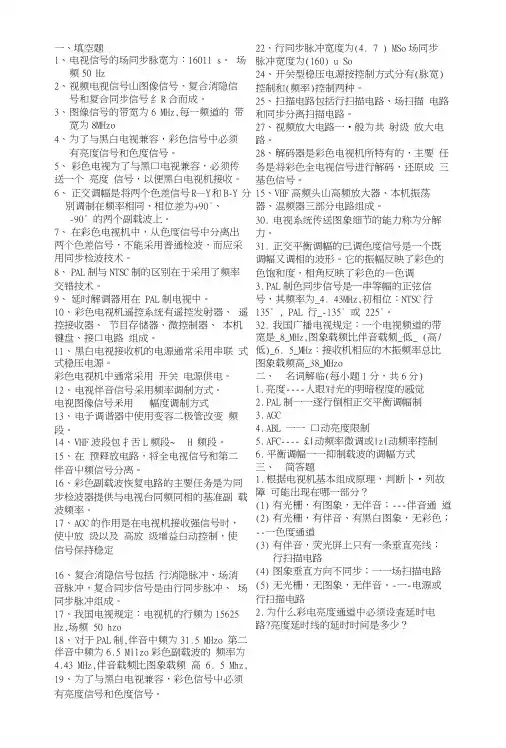

一、填空题1、电视信号的场同步脉宽为：16011 s。
场频50 Hz2、视频电视信号山图像信号、复合消隐信号和复合同步信号纟R合而成。
3、图像信号的带宽为6 MHz,每一频道的带宽为8MHzo4、为了与黑白电视兼容，彩色信号中必须有亮度信号和色度信号。
5、彩色电视为了与黑口电视兼容，必须传送一个亮度信号，以便黑白电视机接收。
6、正交调幅是将两个色差信号R—Y和B-Y 分別调制在频率相同、相位差为+90°、-90° 的两个副载波上。
7、在彩色电视机中，从色度信号中分离出两个色差信号，不能采用普通检波，而应采用同步检波技术。
8、PAL制与NTSC制的区别在于采用了频率交错技术。
9、延时解调器用在PAL制电视中。
10、彩色电视机遥控系统有遥控发射器、遥控接收器、节目存储器、微控制器、本机键盘、接口电路组成。
11、黑白电视接收机的电源通常采用串联式式稳压电源。
彩色电视机中通常采用开关电源供电。
12、电视伴音信号采用频率调制方式。
电视图像信号釆用幅度调制方式13、电子调谐器中使用变容二极管改变频段。
14、V HF波段包扌舌L频段~ H 频段。
15、在预释放电路，将全电视信号和第二伴音屮频信号分离。
16、彩色副载波恢复电路的主要任务是为同步检波器提供与电视台同频同相的基准副载波频率。
17、A GC的作用是在电视机接收强信号时，使屮放级以及高放级增益白动控制，使信号保持稳定16、复合消隐信号包括行消隐脉冲、场消音脉冲，复合同步信号是由行同步脉冲、场同步脉冲组成。
17、我国电视规定：电视机的行频为15625 Hz,场频50 hzo18、对于PAL制,伴音中频为31.5 MHzo 第二伴音中频为6.5 Mllzo彩色副载波的频率为4.43 MHz,伴音载频比图象载频高 6. 5 Mhz, 19、为了与黑白电视兼容，彩色信号屮必须有亮度信号和色度信号。
22、行同步脉冲宽度为(4. 7 ) MSo场同步脉冲宽度为(160) u So24、开关型稳压电源按控制方式分有(脉宽) 控制和(频率)控制两种。

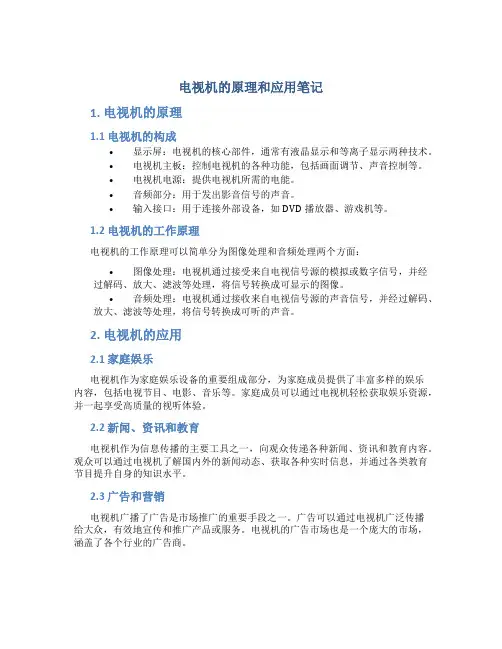

电视机的原理和应用笔记1. 电视机的原理1.1 电视机的构成•显示屏：电视机的核心部件，通常有液晶显示和等离子显示两种技术。
•电视机主板：控制电视机的各种功能，包括画面调节、声音控制等。
•电视机电源：提供电视机所需的电能。
•音频部分：用于发出影音信号的声音。
•输入接口：用于连接外部设备，如DVD播放器、游戏机等。
1.2 电视机的工作原理电视机的工作原理可以简单分为图像处理和音频处理两个方面：•图像处理：电视机通过接受来自电视信号源的模拟或数字信号，并经过解码、放大、滤波等处理，将信号转换成可显示的图像。
•音频处理：电视机通过接收来自电视信号源的声音信号，并经过解码、放大、滤波等处理，将信号转换成可听的声音。
2. 电视机的应用2.1 家庭娱乐电视机作为家庭娱乐设备的重要组成部分，为家庭成员提供了丰富多样的娱乐内容，包括电视节目、电影、音乐等。
家庭成员可以通过电视机轻松获取娱乐资源，并一起享受高质量的视听体验。
2.2 新闻、资讯和教育电视机作为信息传播的主要工具之一，向观众传递各种新闻、资讯和教育内容。
观众可以通过电视机了解国内外的新闻动态、获取各种实时信息，并通过各类教育节目提升自身的知识水平。
2.3 广告和营销电视机广播了广告是市场推广的重要手段之一。
广告可以通过电视机广泛传播给大众，有效地宣传和推广产品或服务。
电视机的广告市场也是一个庞大的市场，涵盖了各个行业的广告商。
2.4 游戏娱乐现代电视机普遍配备了游戏模式，用户可以通过连接游戏机或使用电视机自带的游戏软件来玩游戏。
电视机的大屏幕、高清画质和立体声音效给游戏带来了更加真实的游戏体验，极大地增加了游戏的乐趣。
2.5 商业应用电视机在商业领域也有广泛的应用，例如在商场、酒店、医院等场所用作信息展示、宣传推广、导航等用途。
商业电视机通常具有更高的可靠性和稳定性，能够长时间持续工作。
3. 总结电视机作为一种常见的家庭电子产品，其原理和应用涉及了多个领域。
《电视原理》课程回顾第1章电视传像基础一、人眼视觉特性包括视敏特性、亮度感觉特性、视觉惰性、视觉分辨力等1、视敏特性人眼对于不同波长的光不仅有不同的颜色感觉还有不同的敏感度，称为视敏特性。
在明亮环境中人眼对波长为555nm的黄绿光有最大的敏感度。
2.视觉惰性亮度感觉的消失有一个较长的渐衰残留过程，这种现象称为视觉暂留。
视觉暂留时间为0.05~0.2s。
3、人眼的分辨力人眼分辨图像细节的能力，称为人眼的分辨力。
对于具有正常视力的人，在中等亮度和对比度的情况下，观察静止图像时的分辨角约为1~1.5分。
二、隔行扫描原理1、隔行扫描优缺点优点：在保证图像分解力不下降和画面无大面积闪烁的前提下，将图像信号带宽减少到一半。
缺点：①存在行间闪烁。
②容易出现并行现象，影响垂直分解力。
③当画面中有沿水平方向运动的物体，若运动速度足够快，其物体垂直边沿会出现锯齿。
2.我国模拟标清电视系统参数规定：P28帧周期与场周期关系：TF=2TV,即fv=2fF三、黑白全电视信号1、图像信号（视频信号）携带景物明暗信息的电信号，具有单极性、脉冲性特点。
假设给定一垂直灰度条图像要求绘出与其对应的负极性图像信号波形图。
2、行同步脉冲宽度为4.7μs，场同步脉冲宽度为160四、图像信号的带宽见习题39题第2章三基色原理一、人眼的彩色视觉特性彩色三要素：亮度、色饱和度（颜色的深浅程度）和色调（颜色的种类）。
二、三基色原理P52自然界中的大多数颜色，都可以用三基色按一定的比例混合得到，或者说，自然界中的大多数颜色都可以分解为三基色。
三、亮度方程 P86亮度信号Y即黑白电视广播中的图像信号，三个基色信号R、G、B的系数表示在相同电压激励下各自荧光粉所产生的光通量的比例。
第4章彩色电视信号一、彩色电视制式1、世界上使用的模拟电视制式有哪三种？我国采用哪种？见P1172、什么是兼容？P116二、亮度信号和色度信号1、色度信号的选定选取红色差和蓝色差信号作为色度信号的原则：①G - Y中包含的基色成分最少, 只有G - Y 中两个系数小于1,便于用电阻矩阵实现；②两个色差信号不含亮度信号；③两个色差信号必须由R、G、B三个基色信号按一定比例组合而成。
两个色差公式：P1192、什么是恒定亮度原理？P124三、正交平衡调幅1、平衡调幅（抑制载频的调幅）平衡调幅就是将调制信号与单位幅度的载波相乘，可用乘法器实现。
2、什么是正交平衡调幅？P128正交平衡调幅后的色度信号的幅度主要体现了彩色的饱和度，相角体现彩色的色调。
3、同步检波P131要从正交平衡调幅的色度信号中恢复出U、V色差信号，必须采用同步检波电路。
四、PAL制彩色电视制式1、PAL的色度信号 P154FC=0.493(B-Y)sin(wst) ± 0.877(R-Y)cos(wst)=U sin(wst) ±V cos(wst)=C sin(wst α)其中2、PAL制色度副载频的选择PAL制色度副载频采用1/4行频间置，副载频为4.43MHz3、PAL制色同步信号的作用P146五、彩条信号用电子方法产生的标准彩条信号按亮度从高到低的顺序依次是：白黄青绿紫红蓝黑。
给定彩条信号和三基色信号波形图绘制出亮度信号和红色差、蓝色差信号的波形图。
六、PAL制解码器1、PAL解码器组成主要包括亮度通道、色度通道、副载波通道以及解码矩阵4个部分。
2、梳状滤波器工作原理由超声延时线、加法器和减法器组成。
框图P160梳妆滤波器的作用：将相邻两行的色度信号进行平均，消除相位失真引起的色调失真，实现U、V分离，使同步解调器能准确解调出色差信号，减小亮度信号对色度信号的干扰。
第5章模拟电视调制传输与接收一、图像信号的调制方式模拟全电视信号频带范围为0~6MHz，其特点是单极性、频带较宽。
声音信号频率范围约为40HZ~15KHZ，是双极性、频带窄的信号。
图像信号采用残留边带调幅方式，负极性调制信号。
伴音信号采用调频方式。
伴音调制信号带宽130KHz.对于残留边带调幅信号，在（fo-0.75M）~(fo+0.75M)范围内是双边带调制传送，在（fo+0.75）~(fo+6)范围内是单边带调制传送。
二、电视频道一路射频电视信号的频带共占8MHz，其中伴音载频fs比图像载频fp高6.5MHZ，色度副载频比fp高4.43M.三、电视制式P190我国的彩色电视制式简称PAL-D/K，PAL含义：三基色编码时，V分量采用逐行倒相，色度副载频为4.43MHZ。
D/K表示每帧625行、每秒50场、2:1隔行扫描，视频带宽6MHZ，射频带宽8MHZ。
四、电视接收机原理1、电视接收机整机的组成和作用P1942、高频头的作用高频头通常由输入回路、高频放大器、本机振荡、混频器和频道选择器等组成其作用：P196我国规定：图像中频为38MHZ，伴音中频为31.5MHZ，色度中频为33.57MHZ.3、中频放大电路主要由图像中频放大器、视频检波器、自动增益控制AGC和自动频率微调AFT电路等组成。
中频通道的作用：P2034、SAWF:P205 声表面滤波器，主要是为了形成中频幅频特性曲线。
5.AGC：自动增益控制，其作用是控制中放和高放的增益，在输入的射频信号强弱变化时，保证检波输出的视频信号幅度基本不变。
6.AFT：自动频率微调，其作用是保持本振对射频信号的准确跟踪。
第6章电视显示原理一、CRT显像管1、色纯：指单色（或基色）光栅的纯净程度。
当红、绿、蓝枪电子束各自只轰击红、绿、蓝荧光粉时称为色纯良好。
色纯不好将出现彩色混淆。
2、会聚：三条电子束在扫描过程中，同时通过同一个荫槽孔并在孔中相交，从而轰击同一组三色荧光粉点的技术，称为会聚。
会聚不好（色纯没问题），图像边缘出现基色分裂。
静会聚：偏转角较小时（荧光屏中央区域）的会聚。
动会聚：偏转角较大时（荧光屏边角区）的会聚。
3、白平衡：当三个基色信号电压相等时，重现的像素不出现任何彩色色调，应为黑、灰、白。
白平衡又分为暗平衡和亮平衡暗平衡：低亮度区域的白平衡。
调整方法：采用三个电位器分别调整三个阴极的直流电平，使在消隐电平时，三个电子束都刚刚截止，实现暗平衡。
亮平衡:高亮度区域的白平衡。
调整方法：调整视频信号的幅度，即用视频信号的幅度大小来补偿调制特性曲线斜率的不同和荧光粉发光效率的差异。
二、彩色液晶显示器件1、LCD:液晶显示器件利用液晶材料制成的显示器件，属于平板显示器件。
2、液晶显示器件的特点。
P243三、彩色等离子显示器件1.PDP：等离子显示器，利用气体放电而发光的平板显示器的总称。
2.PDP按工作方式的不同分为直流型和交流型两种。
第7章电视信号数字化基础一、数字电视广播系统由信号源端、压缩编码、系统复用、传输系统、传输网络及接受系统六部分组成。
信号源端：数字电视信号获取、制作和处理的系统。
压缩编码：去除音/视频信号中的信息冗余，降低码率，提高信源有效性。
系统复用：将视频、音频、辅助数据流分别打包，采用时分复用方式复用成单一码流。
传输系统包括信道编码和数字调制两部分：信道编码是为了增强数据流的可靠性。
数字调制是将信道编码后的数据流调制到高频载波上形成数字已调波信号进行射频传输。
传输网络：地面无线传输、卫星传输、有线传输接收系统：数字电视机顶盒、显示器二、数字化基础1、模拟信号的数字化过程包括3个步骤：取样、量化、编码。
2、亮度信号取样频率的选取1）取样频率大于视频带宽的两倍2）取样频率是行频的整数倍3）取样频率应是2.25MHZ的整数倍故标清数字电视系统中取样频率为13.5MHZ3、色度取样格式4:4:4、4:2:2、4:2:0、4:1:1格式三、数字高清晰度电视观看高清数字电视要求水平视角33度，观看距离在画面高度的3倍左右，观看距离在2米以上。
1920*1080/50I:表示每行有效样点数为1920，每帧有效行数为1080，采用隔行扫描每场50HZ。
第8章数字视/音频压缩编码一、数字视频压缩机理P309数据冗余包括：空间冗余、时间冗余、结构冗余和信息熵冗余。
二、预测编码1、DPCM：差分脉冲编码调制，应用于视频图像和声音信号的压缩编码中。
主要机理是利用信源相邻样值之间的相关性，减少数据在时间和空间上的冗余。
2、帧间运动补偿技术主要有两个过程：运动估计和运动补偿三、变字长编码VLC:P323四、JPEG压缩编码标准1、JPEG:联合图片专家组的简称，负责静止图像编码国际标准的制定。
P327 JPEG有两种基本压缩方法：有损和无损压缩方法。
2、JPEG编码算法的重要步骤P328五、MPEG-2视频压缩编码1、MPEG:运动图像专家组，应用于数字存储媒介、广播电视盒通信的运动图像及其相关声音制定的一种通用的编码标准。
2、MPEG-2：运动图像及有关声音信息的通用编码，主要有三个部分：系统、视频、音频。
3、MPEG对视频数据规定了6层层次结构：P338GOP:将一个图像序列中连续的几个图像组成一个小组。
4、I帧帧内编码图像简称为I帧，它是使用本振内的数据进行编码的图像，即只对本帧内的图像块进行DCT、量化和VLC处理。
P帧B帧5、ES：经过编码器编码后，6个视频层次构成的编码视频码流称为视频基本码流。
6、PES：P3497、TS：P349。
