电视原理现代电视系统(期末考试_及答案)

电视机原理与现代电视系统期末考试复习资料（参考）填空部分1.电子扫描的概念：将组成一帧图像的像素，按顺序转换成电信号的过程（或逆过程）称为扫描。

2.彩色三要素：彩色光通常可由亮度、色调和色饱和度三个物理量来描述，这三个量常被称为彩色三要素。

3.NTSC制、PAL制副载波的间置方式：NTSC制是1/2行间置，PAL制是1/4行间置。

4.图像信号、伴音信号的调制方式：图像信号的调制采用调幅调制方式，伴音信号的调制采用调频调制方式。

5.分辨率（字母含义）6.液晶高清数字电视接收系统由哪些部分组成：调谐器、数字电视信号解调单元、误码修正（FEC）、解密（DES）、解复用（Demux）、MPEG-2解码。

7.图像信号各种成分采用同步检波方法分离。

选择部分1.电视机在工作中突然停止，主要故障是什么：开关电源。

2.解码器所完成的任务是：将三个基色信号解调出来。

3.行场振荡的波形：行振荡器产生的行振荡信号的波形为矩形波；场振荡器产生的场振荡信号的波形为锯齿波。

4.PAL制带通滤波器色度信号的载波是4.43MHz。

PAL制解码器中4.43MHz带通滤波器的作用是从彩色全电视信号中取出色度和色同步信号。

5.逐行扫描、隔行扫描的概念：每一帧图像由电子束顺序地一行接着一行连续扫描而成，这种扫描方式称为逐行扫描。

把每一帧图像通过两场扫描完成则是隔行扫描，所谓隔行扫描，就是在每帧扫描行数仍未625行不变的情况下，将每帧图像分为两场来传送，这两场分别称为奇数场和偶数场。

6.色同步信号出现在什么位置：行消隐后肩。

7.遥控电路由遥控发射、遥控接收、微处理器及存储器电路组成，其核心电路是微处理器（CPU）。

8.PAL制解码器、梳状滤波器的作用：分离色度信号。

PAL的特殊电路是梳状滤波器，由它将色度信号中的两个分量Fv与±Fv分离。

这样可有效地消除简单解码电路中未能解决的亮、色串扰。

9.高频头为图像通道提供图像信号。

解答部分1.模拟电视系统的构成及工作原理的阐述。

电视原理课后答案1. 什么是电视？电视是一种通过电子技术将声音和图像传输到接收设备上的传播媒介。

它是一种广泛应用于家庭娱乐和其他活动中的电子设备。

2. 电视是如何工作的？电视的工作原理涉及三个主要组成部分：输入设备、传输设备和接收设备。

相关信号从输入设备（如摄像机或电视信号源）传输到发送器，发送器将信号转化为高频电磁波并传输到接收设备。

接收设备中的电视机将电磁波转化为可视的图像和可听的声音。

3. 输入设备是什么？输入设备是能够把声音和图像转变为电子信号的设备。

常见的输入设备包括摄像机、麦克风和其他外部设备。

4. 传输设备是什么？传输设备是通过传输电磁波将输入设备生成的信号传送到接收设备的设备。

常见的传输设备包括电视信号发送器和电磁波传输介质，如卫星、无线电波或有线电缆。

5. 接收设备是什么？接收设备是能够接收传输设备传来的信号并将其转化为可视图像和可听声音的设备。

电视机是最常见的接收设备。

6. 电视的图像是如何生成的？电视的图像是通过将连续的静态图像（称为帧）以高速播放来实现的。

电视机通过扫描一系列的水平线来构建图像，分别将每一行的像素逐一点亮，从而形成完整的图像。

7. 电视的声音是如何生成的？电视的声音是通过电视机内部的扬声器或外部声音系统来生成的。

音频信号被接收设备转化为可听的声音信号。

8. 电视的显示技术有哪些？目前常见的电视显示技术包括液晶显示技术（LCD）、有机发光二极管技术（OLED）、等离子技术等。

每种技术都有不同的优势和适用范围，用户可根据自己的需求选择。

9. 电视信号是如何被传输的？电视信号可以通过各种介质传输，如有线电缆、无线电波或卫星。

不同的传输方式可以提供不同的信号质量和传输距离。

10. 电视在信息传播和娱乐方面的作用是什么？电视不仅是一种信息传播媒介，还是一种重要的娱乐工具。

通过电视，人们可以观看新闻、体育比赛、电影、纪录片等不同类型的节目，丰富自己的知识并获得娱乐享受。

一、填空题(每空1分，共10分)1.电视系统传送图象细节的能力称为______。

2.正交平衡调幅的已调色度信号是一个既调幅又调相的波形。

它的振幅反映了彩色的______，相角反映了彩色的______。

3.PAL制色同步信号是一串等幅的正弦信号，其频率为______，初相位：NTSC行______，PAL行______。

4.我国广播电视规定：一个电视频道的带宽是____MHz，图象载频比伴音载频______(高/低)______MHz；接收机相应的本振频率总比图象载频高______MHz。

二、名词解释(每小题1分，共6分)1.亮度2.PAL制3.VCXO4.ABL5.AFC6.平衡调幅三、判断题(判断下列各小题，正确的在题后括号内打“√”，错的打“√”。

每小题1分，共10分)1.电视机的垂直分解力直接取决于扫描行数，它等于标称扫描行数。

( )2.PAL制的主要特点是对F信号进行逐行倒相，从而克服NTSC制相位敏感性的缺点。

( )3.彩色电视信号与黑白电视信号的不同之处，在于后者只有亮度信号，而前者还有色度信号。

( )4.彩色电视机与黑白电视机一样，不必恢复亮度信号中的直流成份。

( )5.PAL制色同步信号是一串频率为4.43MHz的正弦信号，在行扫描逆程行消隐后肩传递，初相位逐行跳变。

( )6.如果一台彩色电视机出现无彩色现象，则可肯定故障部位在彩色介码器色度通道部分。

( )7.对于负极性电视信号，其幅度越大，表明图象亮度越黑。

( )8.电视接收机中亮度的调节是通过改变显像管栅一阴极间的电视信号的幅度来实现的。

( )9.所谓正交调幅是指两个相位相差90°的色差信号分别对副载波实行调幅，然后相加。

( )10.彩电行输出管及阻尼管在扫描逆程期间承受的最大脉冲电压是8Ec。

( )四、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。

每小题1分，共10分) 1.彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用( )的方式。

第一章1：什么是逐行扫描什么是隔行扫描与逐行扫描相比，隔行扫描有什么优点在锯齿波电流作用下，电子束产生自左向右，自上而下，一行紧挨一行的运动，因而称其为逐行扫描。

所谓隔行扫描，就是在每帧扫描行数仍为625行不变的情况下，将每帧图像分为两场来传送，这两场分为奇场和偶场。

与逐行扫描相比，隔行扫描减小了闪烁感，又使图像信号的频带仅为逐行扫描的一半。

为使奇场光栅与偶场光栅能均匀嵌套，在隔行扫描中对每帧行数有何要求为什么2：为使奇数场光栅与偶数场光栅能均衡套嵌，在隔行扫描中对每真行数有何要求为什么4：若行偏转电流iH和场偏转电流iV分别如图(a)(b)(c)(d)所示。

试对应画出畸变的重现图像（若在无畸变是显示为均匀方格）（图）P32'5：全电视信号中包括哪些信号哪些出现在正程哪些出现在逆程试述各信号各自的参数值及作用。

包括图像信号，复合同步信号，复合消隐信号，槽脉冲，均衡脉冲。

正程：图像信号，逆程：复合同步信号，复合消隐信号，槽脉冲，均衡脉冲图像信号参数：亮度：改变图像信号的明暗程度对比度：改变图像信号的黑白电平差灰度：反映电视系统所能重现的原图像明暗层次的程度160。

保证收、发双方扫描电流的频率和相复合同步信号：行同步脉冲sμ，场同步脉冲sμ位都相同，保证同步复合消隐信号：行消隐脉冲12sμ，场消隐脉冲1612sμ，消除回扫描线槽脉冲：槽脉冲sμ，保证在场同步脉冲期间可以检测出行同步脉冲。

【均衡脉冲：均衡脉冲sμ，，保证偶数场的扫描线准确地嵌套在奇数场各扫描线之间::9我国电视规定的行频，场频和帧频各是多少行同步脉冲，场同步脉冲，槽脉冲和均衡脉冲的宽度各是多少行,场消隐脉冲的宽度又是多少行频：15625HZ场频：50HZ 帧频：25HZ160，槽脉冲sμ，前、后均衡脉冲sμ，行消隐脉冲12sμ，行同步脉冲sμ，场同步脉冲sμ场消隐脉冲1612sμ，10：全电视信号的频带宽度是多少它有何特点0~6M，是不连续的，属离散形，形状像梳齿，各谱线间有很大的间隙11，色彩的三要素是什么他们如何定义的12:什么是三基色原理彩色彩色加混色有哪些实现方法,第二章1：彩色电视为什么要和黑白电视兼容兼容制的彩色电视应具有什么特点简述如何才能使彩色电视与黑白电视实现兼容彩色电视是在黑白电视基础上发展起来的，在彩色电视的发展过程中，必然形成在相当长的一段时间内，黑白电视与彩色电视同时并存的情况。

电视机原理期末考试题班级：___________姓名：_____________成绩___________一、填空（每空1分，共30分）1、行激励级有两种激励方式，分别为（）和（），在电视机中一般采用的激励方式是（）。

2、彩色电视的三大制式是（）制、（）制和（）制。

我国彩色电视广播采用（）制。

3、AGC是指（），ANC是指（）。

4、我国电视制式规定：一帧图像的总行数为（），每一场扫（），其中正程（），逆程（）。

5、uPC1366C是( )集成电路，uPC1353C是（）集成电路。

6、PAL制是在NTSC制式的基础上加了一个（）措施，其特点是（），采用（）行频间置。

7、按照信号流程的顺序，黑白电视机的基本电路可分为成（）、（）和（）三大部分。

8、行逆程电容的容量减小时，行逆程脉冲电压幅度会（），高压会（），行扫描的幅度会（）。

9、视频信号的频率范围为（）。

10、高频头输出的图像中频信号的频率为（），输出的伴音第一中频信号的频率为（），第二伴音中频信号是在（）电路得到的，其频率为（）。

11、把一帧图像分解为两场，先扫1、3、5、7┉等奇数行，形成奇数场图像，然后再扫2、4、6、8┉等偶数行，形成偶数场图像，此种方式称为（）。

二、判断（每小题2分，共30分）1、图像中放电路对图像中频信号和伴音中频信号具有同样的放大量。

（）2、积分电路的作用是从复合同步信号中分离出行同步信号。

（）3、人眼对彩色细节的分辩力远低于对黑白细节的分辩力。

（）4、同步信号与消隐信号都是在扫描的逆程传送。

（）5、视频检波器除了能解调视频信号外，还能产生第二伴音中频。

（）6、电视机扫描系统主要作用是使显像管的荧光屏的形成正常光栅。

（）7、场偏转线圈中通过锯齿波电流后，产生的磁场是水平方向的。

（）8、电视机遥控可以采用红外线方式，也可以采用超声波方式。

（）9、I2C总线是以微处理器（C P U）为核心的控制系统。

（）10、景物呈现什么彩色取决于：景物表面有光学属性和光源的光谱成份。

现代电视原理课后练习题含答案一、选择题1.下列哪种电视制式在中国不适用？A. PALB. NTSCC. SECAMD. ATSC答案：D2.下列哪种信号编码方式最适合数字电视？A. AMB. FMC. PCMD. PWM答案：C3.下列哪种视频信号压缩标准广泛应用于数字电视中？A. H.261B. H.263C. H.264D. H.265答案：C4.当电视画面存在彩条时，应检查哪个部件？A. 显示器B. 天线C. 色差线D. 音频线答案：B5.数字电视的音频编码方式是：A. AMB. FMC. PCMD. PWM答案：C二、填空题1.从显示屏幕中心到边缘，一般将电视屏幕分为____个虚拟网格。

答案：92.DVB是数字电视广播协议的缩写，其中的DVB代表的是______。

答案：Digital Video Broadcasting3.ATSC是____数字电视制式。

答案：美国4.HDMI接口是数字电视中常用的视频____接口。

答案：高清晰度多媒体接口5.数字电视信号中的_____表示每个信号样本的量化位数。

答案：比特数三、简答题1.请简单说明数字电视中采用的视频压缩标准H.264/H.265的优势。

答：H.264/H.265是一种广泛应用于数字电视的视频压缩标准。

它们采用了先进的编码算法，能够在保证画面质量的同时，大大降低传输带宽。

其中，H.265相对于H.264来说，在相同画面质量下，能够再次减少一半的数据传输量，因此被越来越广泛的应用于数字电视和网络视频服务中。

2.请简要介绍数字电视调制方式中的OFDM技术。

答：OFDM是数字电视调制方式中使用的一种技术。

它将传输信道分割成多个子载波，每个子载波负责传输一部分数据，以此提高整个传输系统的数据传输速度和稳定性。

OFDM技术能够对频率选择性衰落的影响进行补偿，从而提高传输信道的可靠性。

同时，在多路径衰落环境下，OFDM利用子载波间的空间冗余和复合信道编码方式，能够进一步提高传输信道的抗干扰能力。

电视原理期末考试
一、选择题
1. 下列关于电视机原理的叙述中，错误的是：
A. 电视机的显示原理是利用电子束在屏幕上描绘图像
B. 电视机的图像信号是通过无线电波传播
C. 电视机的图像分辨率是通过像素点数来表示
D. 电视机的声音信号是通过扬声器输出
2. 以下关于电视机显示屏幕的叙述中，错误的是：
A. 电视机的显示屏幕是由荧光物质组成的
B. 电视机的显示屏幕可以发射光线
C. 电视机的显示屏幕由红、绿、蓝三种颜色的荧光物质组合而成
D. 电视机的显示屏幕通过电子束扫描来形成图像
3. 电视机的图像信号通过无线电波传播的方式是因为：
A. 无线电波可以穿透物体传播
B. 无线电波传播距离远，信号不容易衰减
C. 通过无线电波传播可以实现远程接收
D. 传统有线传输方式限制了电视机的使用范围
二、简答题
1. 请简要说明电视机的显示原理。

2. 请说明电视机图像的分辨率是如何表示的。

3. 电视机的声音信号是如何产生和输出的？
三、计算题
1. 已知某电视机的图像分辨率为1920×1080，那么计算该电视机的总像素点数有多少？
四、解答题
1. 请说明电视机信号传输中需要考虑的噪声问题，并提出相应的解决措施。

2. 请简要说明电视机的色彩原理。

1、浅橙色的电视图像三基色信号为VR=3,VG=2，VB=1。

2、PAL制V平衡广调幅器输入的被调制副载波在NTSC行为COSwsct 。

3、PAL制色同步信号在PAL行的相位是22 5 °。

4 、我国电视射频图像信号的发送方式是残留边带。

5 、我国电视伴音信号的调制方式是调频。

6 、在电视机中频电路中，属于干扰信号的频率是 30MHz 。

7 、传送白色图像时，色差信号值为零。

8 、在PAL制行边程期间传送的信号是行同步脉冲。

9 、在电视接收机高频调谐器中，控制调谐频段的电压是 BH 。

10 、PAL彩色电视制式的色同步信号与NTSC彩色电视制式的色同步信号 V分量不同。

11 、根据三基色原理，自然界中绝大多说彩色均可由三种基色光混合而成，合成光的亮度等于各基色亮度之比例。

12 、NTSC制采用的传输信号是 Y.I.Q 。

13 、广播电视采用和行扫描的目的是压缩通频带。

14 、关于NTSC制的优点，错误的是色度信号的相位失真不会明显影响色调。

15 、彩色全电视信号由亮度信号、色度信号、复合同步信号、复合消隐信号以及色同步信号组成。

16 、彩色电视机色度通道中Fu、Fv信号的分离采用的是频率与相位双重分离。

17 、高频调谐器不包含同步检波器。

18 、彩色电视机中同步分离电路是将复合同步信号从全电视信号中分离出来，它常采用幅度分离的方式。

19 、彩色亮度通道中不应该设置 AFC 电路，可以设置 ABL电路、钳位电路、 4.43mHz陷波。

20 、彩色显像管栅级与所加图像信号极性之间的关系是栅极接地、阴极加负极性信号。

一、当某彩色电视接收机接受彩色电视信号时，全频为红图像，而接收标Array准彩色信号时，重现彩条如下表所示。

请说明产生这种现象的原因何在？答：由题提供的信息可知：此彩色电视接收机故障出现在基色解码矩阵之后的绿基和蓝基通道上或基色解码矩阵未解出绿基信号和蓝基信号只有红基信号。

二、当电路发生下述故障时屏幕上重现图像会产生什么异常现象。

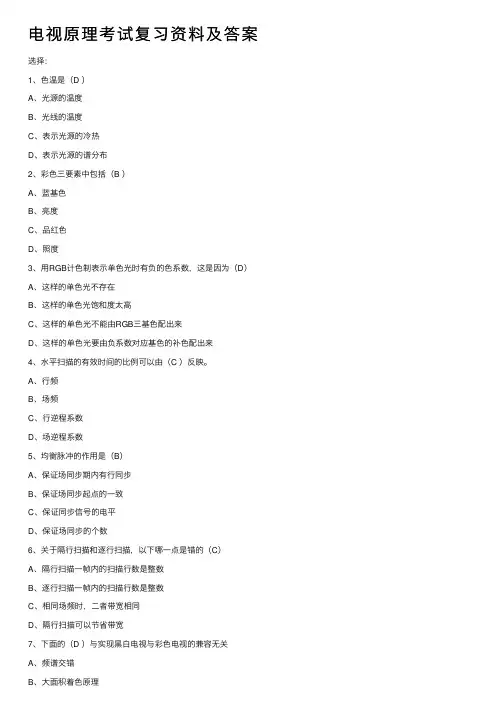

电视原理考试复习资料及答案选择：1、⾊温是（D ）A、光源的温度B、光线的温度C、表⽰光源的冷热D、表⽰光源的谱分布2、彩⾊三要素中包括（B ）A、蓝基⾊B、亮度C、品红⾊D、照度3、⽤RGB计⾊制表⽰单⾊光时有负的⾊系数，这是因为（D）A、这样的单⾊光不存在B、这样的单⾊光饱和度太⾼C、这样的单⾊光不能由RGB三基⾊配出来D、这样的单⾊光要由负系数对应基⾊的补⾊配出来4、⽔平扫描的有效时间的⽐例可以由（C ）反映。

A、⾏频B、场频C、⾏逆程系数D、场逆程系数5、均衡脉冲的作⽤是（B）A、保证场同步期内有⾏同步B、保证场同步起点的⼀致C、保证同步信号的电平D、保证场同步的个数6、关于隔⾏扫描和逐⾏扫描，以下哪⼀点是错的（C）A、隔⾏扫描⼀帧内的扫描⾏数是整数B、逐⾏扫描⼀帧内的扫描⾏数是整数C、相同场频时，⼆者带宽相同D、隔⾏扫描可以节省带宽7、下⾯的（D ）与实现⿊⽩电视与彩⾊电视的兼容⽆关A、频谱交错B、⼤⾯积着⾊原理C、恒定亮度原理D、三基⾊原理8、PAL彩⾊电视制式的⾊同步信号与NTSC彩⾊电视制式的⾊同步信号（D ）A、相同B、U分量不同C、V分量不同D、完全不同9、从彩⾊的处理⽅式来看，（A ）制式的⾊度信号分辩率最⾼A、NTSCB、PALC、SECAMD、都差不多10、NTSC彩⾊电视制式中副载频选择的要求不包括（B ）A、实现频谱交错B、减少视频带宽C、尽量在视频较⾼频率端D、保证⾊度带宽不超出视频上限11、⾊同步信号的位置在（C）A、⾏同步脉冲上B、⾏消隐信号的前沿C、⾏消隐信号的后沿D、场消隐信号的后沿12、关于平衡调幅以下哪⼀种是正确的（C ）A、平衡调幅中有载频分量B、平衡调幅波的极性由载频决定C、平衡调幅利于节省功率D、平衡调幅可以⽤包络检波解调13、彩电⾊度通道中⾊度信号与⾊同步信号的分离采⽤的是（B）⽅式。

A、幅度分离B、时间分离C、相位分离D、频率分离14、彩电中⾏输出变压器的作⽤是（D）。

2020-2021《电视机原理与技术》期末课程考试试卷适用专业：考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空题（每空2分，共20分）：1、彩色三要素指的是、、，我国彩色电视系统采用光源作为标准白光源。

2、采用分离的方法将色度信号和色同步信号分开；采用分离的方法将亮度信号和同步信号分开。

3、我国广播电视扫描参数中，规定行频为，场频为，帧周期为。

4、日本的电视制式规定：每幅画扫描525行，隔行扫描，场频60Hz，则其行频为。

二、选择题：（共5空，每空2分，共10分）1、以下各种芯片中，属于中放集成电路的是（），属于伴音集成电路的是（），属于扫描集成电路的是（）。

A、μPC1O31H2B、D7176PC、D7611PD、D7609P2、对中频通道频率特性要求中，为使保留残留边带信号解调后不失真，必须要求38MHz对准特性斜边中点相对幅度--------处，即衰减---------处（）；伴音中频处在相对幅度------------处，即衰减-------------处（）。

A、50%，6dBB、50%，26dBC、5%，26dBD、5%，6dB三、简答题（每题10分，共40分）1、什么是频谱交错？实际PAL制选择的彩色副载波是多少？2、什么是三基色原理？彩色相加混色有哪几种？3、说明彩色与黑白电视机在高频调谐部分、中放和视频检波部分对于电路的指标要求的不同点。

4、为什么要在亮度通道中设置4.43MHz陷波器、0.6µs延时电路、箝位电路和轮廓校正电路？四、故障分析题（15分）根据电视机原理构成图，判断下列故障可能出现在哪一部分。

1）有光栅，无图象，无伴音2）无光栅，无图象，有伴音3）有伴音，荧光屏上只有一条水平亮线五、论述题（15分）画出PAL D解码器的原理方框图，并说明它的工作原理。
