管道设计技术规定 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-SH/P20-2005 管道设计技术规定SH/P21-2005 装置布置设计技术规定SH/P22-2005 管道布置设计技术规定上海化工设计院有限公司二OO五年三月管道设计技术规定SH/P20-2005上海化工设计院有限公司二OO五年三月管道设计技术规定1 总则本规定包括：管道设计、材料、制造、安装、检验和试验的要求。
本规定为管道布置、管件材料和管道机械的设计原则，各项目的管道设计应符合本规定的要求。
2 设计概述为经济地、合理地选择材料，管道应按其使用要求各自分类，任何一类管道使用的范围应考虑：腐蚀性、介质温度和压力等因素。
设计条件和准则在设计中应考虑正常操作时，可能出现的温度和压力的最严重情况，并在管道一览表或流程图上加以说明。
操作介质温度<38℃不保温的金属管道的设计温度同介质温度，内部或外部保温的管道应依据传热计算或试验确定。
在调节阀前的管道（包括调节阀）压力应按最小流量下（关闭或节流时）来设计。
而在调节阀后的管道，应按阀后终了的压力加上摩擦和压头损失来设计。
对于按照正常操作条件下，不同的温度和压力（短时的）进行设计时，不应包括风载和地震载荷。
非受压部件包括管架及其配件或管道支撑构件的基本许用应力应与受压部件相同。
管道的腐蚀度，应按具体介质来确定。
通常对碳钢和铁素体合金钢的工艺管道应至少有1mm的腐蚀度，对于奥氏体合金钢和有色金属材料一般不加腐蚀余量。
管道尺寸确定管子的尺寸依据操作条件而确定。
必要时，考虑按正常控制条件下计算的管道和设备的摩擦和25%流量的余量，但下列情况除外：（1）泵、压缩机、风机的管道尺寸，按其相应的能力确定（在设计转速下能适应流量的变化要求）同时要估计到流量到0的情况。
当机器的最大能力超过工艺要求的最大能力时，管道的设置不能按机器最大能力计算。
工艺管道仪表流程图PID工艺管道仪表流程图（Piping and Instrumentation Diagram，简称PID）是工程图纸中用来描述流程控制系统的示意图，常用于工艺管道系统中。
PID图中包含了管道、仪表、控制设备等元件的符号及其连接关系，能够清晰地显示整个系统的工作流程。
PID图的作用和意义PID图是工程设计和施工中非常重要的一种图纸，它具有以下几点作用和意义：1.系统设计：PID图能够帮助工程师全面理解系统的工作流程，从而更好地进行系统设计。
2.施工指导：PID图可以作为施工现场的指导图，指导施工人员按照设计要求进行管道布置和仪表安装。
3.故障排除：PID图能够帮助维护人员迅速定位故障点，加快故障排除的速度。
4.标准化：PID图具有统一的符号规范，有利于不同工程师之间的交流和沟通。
PID图的基本元素PID图通常由以下几种基本元素组成：1.管道：用直线表示，代表流体传输的路径。
2.阀门：代表可控制流体流动的开关，通常用不同的符号表示不同类型的阀门。
3.泵：代表用来提供流体压力的设备。
4.仪表：用于监测和控制流体的参数，如压力、温度、流量等，常用各种符号表示。
5.传感器：用来感知环境参数，并将信号传送给控制系统。
6.控制器：根据传感器信号进行逻辑判断，并控制执行机构的动作。
7.执行机构：根据控制器的指令，执行相应的动作。
PID图的绘制规范为了让PID图更加清晰和易懂，通常需要遵循以下一些绘制规范：1.统一符号：PID图中使用的管道、阀门、仪表等符号应当符合行业规范，以避免误解和混淆。
2.清晰标注：对于每个元件，应当清晰标注其类型、规格、材质等信息，便于理解和识别。
3.逻辑连接：元件之间的连接关系应当清晰明了，避免出现错误连接导致整个系统不正常运行。
4.比例合理：PID图中的元件大小应当按照比例绘制，避免出现不合理的大小误解。
5.网络结构：对于复杂的PID图，应当采用合理的网络结构，将整个系统分层展示，便于理解和维护。
中国石化集团洛阳石油化工工程公司目次1 范围 (1)2 引用文件 (1)3 一般规定 (1)4 工艺管道及仪表流程图绘制规定 (6)5 工艺管道及仪表流程图首页的绘制规定 (6)6 公用工程管道及仪表流程图绘制规定 (7)7 管道编号和编号规则 (7)8 介质代号 (8)9 工艺管道及仪表流程图上的图例符号 (8)1 范围1.1 主题内容本标准规定了工艺专业绘制工艺管道及仪表流程图(PID)以及公用工程管道及仪表流程图(UID)的图面要求和表示方法。
对各版PID及UID的内容和深度、仪表部分的绘制以及管道设计专业对配管所要求的内容在本标准中不作规定。
1.2 适用范围本标准适用于工艺系统专业PID和UID，其他专业的PID和UID亦可参照本标准执行。
本标准不应作为专业分工和图纸深度的依据。
2 引用文件GB2625-81 过程检测和控制流程图用图形符号和文字代号SHSG-033-2003 中国石油化工集团公司石油化工装置基础工程设计内容规定SH/T3101-2000 炼油厂流程图图例05AQ322-2002 工程设计文件用印章管理及统一格式30B205-1997 管道介质代号30BD006-2005 PFD/UFD画法规定3 一般规定王辰涯 李和杰 姜凤山 朱华兴编 制 校 审 标准化审核 审 定 发布日期 实施日期3.1 基本内容要求3.1.1 工艺管道及仪表流程图（PID）需要表示如下内容：a) 设备1）全部编有位号的设备（包括备用设备），设备位号、名称及其主要规格；2）成套供应的机组制造厂的供货范围；3）全部设备管口4）非定型设备的内件应适当表示，如塔板形式、与进出口有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5）如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6）泵、压缩机、鼓风机等转动设备的驱动型式。
b) 管道1）与设备相连接的所有工艺和公用工程管道（包括开、停工及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2）所有阀门及其类型；3）管道上管道等级变化时，要用分界线表明分界；4）容易引起振动的两相流管道上应注明“两相流，易振动”；有特殊要求的重力管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋型”的管道应注明；有对称要求布置的管道应注明“对称布置”；5）为开车和试运转需要而设置的放空、放净、吹扫及冲洗接头；6）蒸汽、热水或其他类型的伴热管、夹套管。
精通PID工艺流程图，这些要点最关键！PID图作为化工生产的技术核心，无论是设计院的工程师、化工厂的工艺员，还是中控控制室的主操，了解PID图上每一个字母、符号所表示的意义，并清楚明白这些元件的作用和控制方法，是作为化工人必不可少的技能。
PID图是什么？工艺流程图：即Process Flow Diagram，简称PFD，由工艺专业完成，它包含了整个装置的主要信息、操作条件（温度、压力、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表示出来）、热量衡算（热负荷等）、设计计算（设备的外形尺寸、传热面积、泵流量等）、主要控制点及控制方案等。
相同作用且规格相同的设备只需画出一台即可。
工艺管道及仪表流程图：即Piping Instriment Diagram，简称PID。
PID是在PFD的基础上，由工艺、管道安装和自控等专业共同完成。
需要画出所有的设备、仪表、管道及其规格、保温厚度等内容，是绘制管道布置图的主要依据。
PID图是在工艺包阶段就开始形成初版，随着设计阶段的深入，不断补充完善深化，它分阶段和版次分别发表。
PID各个版次的发表，表明了工程设计进展情况，为工艺、自控、设备、电气、电讯、配管、管机、管材、设备布置和给排水等专业及时提供相应阶段的设计信息。
PID是基础设计和详细设计中主要成品之一，它反映的是工艺设计流程、设备设计、设备和管道布置设计、自控仪表设计的综合成果。
PID图能告诉我们什么？1.用规定的类别图形符号和文字代号:表示装置工艺过程的全部设备、机械和驱动机，包括需就位的备用设备和生产用的移动式设备，并进行编号和标注。
2.用规定的图形符号和文字代号:详细表示所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公用工程站和隔热等，并进行编号和标注。
3.用规定的图形符号和文字代号:表示全部检测、指示、控制功能仪表，包括一次性仪表和传感器，并进行编号和标注。
4.用规定的图形符号和文字代号:表示全部工艺分析取样点，并进行编号和标注。
PID⼯艺流程图，这些要点最关键！PID图作为化⼯⽣产的技术核⼼，⽆论是设计院的⼯程师、化⼯⼚的⼯艺员，还是中控控制室的主操，了解PID图上每⼀个字母、符号所表⽰的意义，并清楚明⽩这些元件的作⽤和控制⽅法，是作为化⼯⼈必不可少的技能。
01PID图是什么？⼯艺流程图：即 Process Flow Diagram，简称PFD，由⼯艺专业完成，它包含了整个装置的主要信息、操作条件（温度、压⼒、流量等）、物料衡算（各个物流点的性质、流量、操作条件等都在物流表中表⽰出来）、热量衡算（热负荷等）、设计计算（设备的外形尺⼨、传热⾯积、泵流量等）、主要控制点及控制⽅案等。
相同作⽤且规格相同的设备只需画出⼀台即可。
⼯艺管道及仪表流程图：即 Piping Instriment Diagram，简称PID。
PID是在PFD的基础上，由⼯艺、管道安装和⾃控等专业共同完成。
需要画出所有的设备、仪表、管道及其规格、保温厚度等内容，是绘制管道布置图的主要依据。
PID图是在⼯艺包阶段就开始形成初版，随着设计阶段的深⼊，不断补充完善深化，它分阶段和版次分别发表。
PID各个版次的发表，表明了⼯程设计进展情况，为⼯艺、⾃控、设备、电⽓、电讯、配管、管机、管材、设备布置和给排⽔等专业及时提供相应阶段的设计信息。
PID是基础设计和详细设计中主要成品之⼀，它反映的是⼯艺设计流程、设备设计、设备和管道布置设计、⾃控仪表设计的综合成果。
02PID图能告诉我们什么？1.⽤规定的类别图形符号和⽂字代号:表⽰装置⼯艺过程的全部设备、机械和驱动机，包括需就位的备⽤设备和⽣产⽤的移动式设备，并进⾏编号和标注。
2.⽤规定的图形符号和⽂字代号:详细表⽰所需的全部管道、阀门、主要管件（包括临时管道、阀门和管件）、公⽤⼯程站和隔热等，并进⾏编号和标注。
3.⽤规定的图形符号和⽂字代号:表⽰全部检测、指⽰、控制功能仪表，包括⼀次性仪表和传感器，并进⾏编号和标注。
4.⽤规定的图形符号和⽂字代号:表⽰全部⼯艺分析取样点，并进⾏编号和标注。
6.1配管设计规定1、配管设计的一般规定⑴工艺管道的配管设计，必须符合工艺管道及仪表流程图的要求。
⑵管道的布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观。
⑶管道应尽可能架空或地上敷设；如确有需要，可以埋地或敷设在管沟内。
⑷管道布置不应妨碍设备、机泵及其内部构件的安装、检修和消防车辆的通行。
⑸管道设计布置应使管道系统具有必要的揉性，确保对机泵和设备嘴子的作用力和力矩不超过允许值；并在此前提下使做到使管道最短、组成件最少。
⑹管道系统应有正确和可靠的支撑，保证管道能稳定就位、正常安全运行。
⑺管道布置宜做到“步步高”或“步步低”，减少“气袋”或“液袋”。
否则应根据检修和操作的要求设置放空、放净口。
管道布置应尽量减少“盲肠”。
⑻有隔热保温、保冷的管道，在支架处应设置管托。
当管道热膨胀量超过100mm时应选用加长管托。
⑼管道穿过建筑物的墙、楼板或屋顶时，应加设套管，套管与管道之间空隙应密封，并不影响管道热位移。
套管直径应大于管道隔热层直径。
管道焊口不能在套管内，并要距套管150mm。
穿越楼板、屋面的套管应高出地面50mm。
⑽管道的设计布置应满足抗震设计的要求。
⑾除必要的法兰、罗纹连接外，管道尽量采用焊接连接。
⑿气液两相流的管道在分流、合流时，管道布置应考虑对称性或严格按PID图的要求布置。
2、管道净空高度和埋设深度⑴管道跨越厂区、装置区的道路和铁路时：跨越装置内检修道路和消防道路时净空高度为4.5m；装置内人行道路面净空高度为2.2m；跨越厂区道路的管道净空高度为5m（六厂规定为6.5m）；跨越铁路时，轨面以上的净空高度为5.5m；管架立柱边缘距离道路路肩不应小于1m、距离铁路中心线不应小于3m。
⑵装置内管廊的高度，除应满足设备接管和检修要求外，还应符合如下规定：管廊下布置泵或冷换设备时，管底净空高度按设备或管道布置的要求决定；管廊下不布置泵或冷换设备时，管底净空高度不宜小于3m；管廊下方作为消防通道时，管廊净空高度不得小于4.5m。

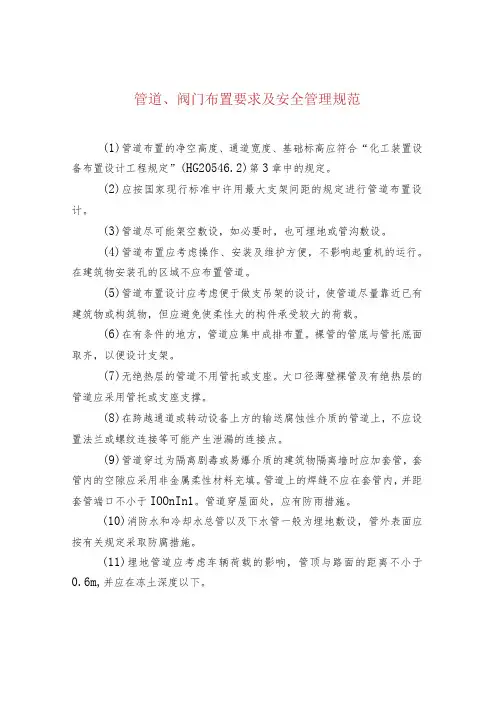

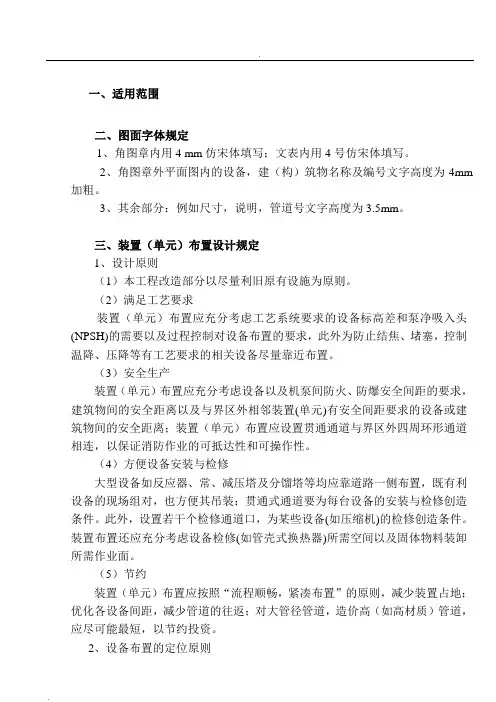

管道、阀门布置要求及安全管理规范(1)管道布置的净空高度、通道宽度、基础标高应符合“化工装置设备布置设计工程规定”(HG20546.2)第3章中的规定。
(2)应按国家现行标准中许用最大支架间距的规定进行管道布置设计。
(3)管道尽可能架空敷设，如必要时，也可埋地或管沟敷设。
(4)管道布置应考虑操作、安装及维护方便，不影响起重机的运行。
在建筑物安装孔的区域不应布置管道。
(5)管道布置设计应考虑便于做支吊架的设计，使管道尽量靠近已有建筑物或构筑物，但应避免使柔性大的构件承受较大的荷载。
(6)在有条件的地方，管道应集中成排布置。
裸管的管底与管托底面取齐，以便设计支架。
(7)无绝热层的管道不用管托或支座。
大口径薄壁裸管及有绝热层的管道应采用管托或支座支撑。
(8)在跨越通道或转动设备上方的输送腐蚀性介质的管道上，不应设置法兰或螺纹连接等可能产生泄漏的连接点。
(9)管道穿过为隔离剧毒或易爆介质的建筑物隔离墙时应加套管，套管内的空隙应采用非金属柔性材料充填。
管道上的焊缝不应在套管内，并距套管端口不小于IOOnIn1。
管道穿屋面处，应有防雨措施。
(10)消防水和冷却水总管以及下水管一般为埋地敷设，管外表面应按有关规定采取防腐措施。
(11)埋地管道应考虑车辆荷载的影响，管顶与路面的距离不小于0.6m,并应在冻土深度以下。
(12)对于“无袋形”、“带有坡度”及“带液封”等要求的管道，应严格按PID的要求配管。
(13)从水平的气体主管上引接支管时，应从主管的顶部接出。
2平等管道的间距及安装空间(1)平行管道间净距应满足管子焊接、隔热层及组成件安装维修的要求。
管道上突出部之间的净距不应小于30mm。
例如法兰外缘与相邻管道隔热层外壁间的净距或法兰与法兰间净距等。
(2)无法兰不隔热的管道间的距离应满足管道焊接及检验的要求，一般不小于50mm o(3)有侧向位移的管道应适当加大管道间的净距。
(4)管道突出部或管道隔热层的外壁的最突出部分，距管架或框架的支柱、建筑物墙壁的净距不应小于IOOnIm,并考虑拧紧法兰螺栓所需的空间。
PID图对设备、管道设计要求
1 概述
管道和仪表流程图又称为PID，PID的设计是在PFD的基础上完成的。
PID可分为工艺管道和仪表流程图（即通常意义的PID）和公用工程管道和仪表流程图（即UID）两大类。
本次主要从设备、管道两个专业对PID图的设计内容、图面布置、制图进行学习。
2 PID的设计内容
2.1 设备
每台设备，都必须标示出来。
已有设备要用细实线表示，并用文字注明。
对成套供应的设备，要用点划线画出成套供应范围的框线。
PID应注明容器、塔、换热器等设备和管道的放空、放净去向，如排放到大气、泄压系统、干气系统或湿气系统。
若排往下水道，要分别注明排往生活污水、雨水或含油污水系统。
2.2 管道
在PID中要表示出全部在正常生产、开车、停车、事故维修、取样、备用、再生各种工况下所需要的工艺物料管线和公用工程管线。
所有的管道都要注明管径、管道号、管道等级和介质流向。
若同一根管道上使用了不同等级的材料，应在图上注明管道等级的分界点。
所有的阀门（仪表阀门除外）在PID上都要示出，并按图例表示出阀门的形式。
管道进出PID中，图面的箭头接到哪一张图及相接设备的名称和位号要交待清楚。
开车、停车、试车用的放空口、放净口、蒸汽吹扫口、冲洗口和灭火蒸汽口等，在PID上都要清楚地标示出来。
蒸汽伴热管、电伴热管、夹套管及保温管等，在PID中要清楚地标示出来。
各种管路附件，如补偿器(标准件)、软管、永久过滤器、临时过滤器、异径管、盲板、疏水器、可拆卸短管、非标准的管件等都要在图上标示出来。
取样点的位置、取样冷却器要标出。
管道坡度、对称布置和液封高度要求等均必须注明。
PID中应标示出和成套供应的设备相接的连结点，并注明设备随带的管道和阀门与工程设计管道的分界点。
工程设计部分必须在PID 上标示，并与设备供货的图纸一致。
3 PID的图面布置要求
PID图纸规格一般采用l＃或0＃图纸。
（1）设备在图面上的布置，一般是顺流程从左至右。
（2）塔、反应器、储罐、换热器、加热炉等若放在地面上，一般是从图面水平中线往上布置。
（3）压缩机、泵布置在图面下部1／4线以下。
（4）中线以下1／4高度供走管道用。
（5）其它设备要布置在工艺流程要求的位置，如高位冷凝器布置在
回流罐的上面，再沸器靠塔放置。
（6）对于无高度要求的设备，在图面上的位置要符合流程流向，以便管道连接。
（7）围堰范围也可以在P&ID上表示出来。
（8）一般工艺管线由图纸左右两侧方向出人，与其它图纸上的管道连接。
（9）放空或去泄压系统的管道，在图纸上方或左、右方离开图纸。
（l0）公用工程物料管道有两种表示方法。
一种表示方法同工艺管道，从左右或底部出人图纸，或者就近标出公用工程物料代号及相接图纸号。
另一种表示方法是在相关设备附近注上公用工程物料代号，如CW、PO表示这台设备需要用冷却水及冲洗油；然后在公用工程流程图上（UID）详细示出与该设备相接的管道尺寸、压力等级、管道号及阀门配置等。
这种表示方法常用于标示泵及压缩机等设备的水冷、轴封油以及冲洗油等公用工程物料管道。
（11）所有出入图纸的管道，除可用介质代号表示公用工程物料管道的图纸连接外，都要带箭头，并注出连接图纸号、管道号、介质名称和相接的设备位号等有关内容。
3 制图要求
3.1 线条
所有线条要清晰、光洁、均匀，线与线间要有充分的间隔，平行线之间的最小间隔不小于最宽线条宽度的两倍，且不得小于1. 5mm，最好为l omm。
在同一张图上，同一类的线条宽度应一致，
一根线条的宽度在任何情况下，都不应小于0.2 5mm,推荐在管道仪表流程图上的线条宽度见下表：
3.2 文字和字母
图纸上的各种文字字体要求匀称、工整，并尽可能采用工程字。
字或字母之间要留适当间隙，使之青晰可见。
汉字高度不宜小于2. 5mm (2.5号字),0号(AO)和1号
(AI)标准尺寸图纸的汉字高度应大于5mm。
指数、分数、注脚尺寸的数字一般采用小一号字体。
分数数字最小高度为3mm，且和分数线之间至少应有1. 5mm的空隙，推荐的字体适用对象如下: (1) 7号和5 号字体用于设备名称、备注栏、详图的题首字;
(2) 5 号和3.5 号字体用于其他具体设计内容的文字标注、说明、注释等;
(3) 文字、字母、数字的大小在同类标注中大小应相同。
(4) 文字用中文(除规定的缩写字母和与外国合作的项目外)。
英文字母采用大写印刷体(单位制、仪表符号、下脚和指数等用字母除外)。
3.3标注方法
(1) 设备、机械设备、机械位号和技术特性数据的标注方法
P I图上通常要表示两处设备位号
a. 第一处设备位号表示在设备旁，不用引线引出位号线，也不允许将设备位号写在设备内，在设备位号线上部写设备类别代号和位号，不注设备名称。
b. 第二处设备位号表示在设备相对应位置的图纸上方或下方。
在设备位号线上部注写类别代号和位号，在位号线下部写明设备名称，如果需要，可在设备名称下面标注该设备、机械、驱动机的主要技术特性数据和结构材料。
技术数据是实际选用值。
如果图面简单，能清晰、直观，并不会造成误解，可以省去上述第一处表示的设备位号。
(2) 管道
水平管道的标注应写在管道上方，垂直管道应平行地写在左面，对个别由于管道
太短写不下的情况，可以用引线引出来写(最好平行于管道线)。
管道公称通径用DN表示。
例如:DN25表示公称通径为25mm的管道。
英制管水煤气管焊接钢管直径亦用公称通径表示。
例如2，表示为DN50，均不注单位。
(3) 阀门和管件
如果需要标注，阀门和管件的标注应写在图形符号的附近，且平行于流动方向。
阀门和管件的公称通径用( )内填尺寸表示。
例如〔25)表示公称通径为25的阀门(或管件)，均不注单位。
(4) 流动方向
物料流向箭头指出物流管道在本图纸各设备之间的流向，图纸接续和进出界区的跨接箭头符号表示物流管道在本图纸上的进和出。
如果一张图要由几张图组成，推荐用同样的画法来表示物流管道的进和出，以便使这几张图连起来时，管道线在相同的水平上，并有助于阅读图纸。
