航空仪表
1.航空仪表按功用分：（1）飞行仪表（驾驶领航仪表）（2）发动机仪表（3）其他仪表系统（辅助仪表）
2.标准海平面大气的参数：（1）气压Po=1.013hPa （760mmHg 或29,921inHg)（2）气温To=+15℃（3）密度3
/kg 125.00m =ρ
3.高度表能测量的参数：相对高度、绝对高度、标准气压高度
（1）绝对高度：飞机在空中到海平面的距离
绝对高度=相对高度+机场标高
=真实高度+地点标高
（2）相对高度：飞机从空中到某一既定机场地面的垂直距离。
（3）标准气压高度：（航线上使用）飞机从空中到标准气压海平面（即大气动力等于760mmHg ）的垂直距离。
标准气压高度=相对高度+机场标准气压高度
标准大气条件下：海压高=绝对高度
场压高=相对高度
4.气压式高度表的工作原理：气压式高度表是根据标准大气条件下高度与静压的对应关系，利用真空膜盒测静压，从而表示飞行高度。
5.气压式高度表的组成：感受元件、传送元件、指示元件、调整元件。
调整机构的作用：①选择高度基准面②测量不同种类的高度③修正气压方法误差
6.高度表误差：（1）机械误差（2）方法误差：当实际大气条件下不符合标准大气条件时指示将出现误差。
方法误差包括：气压误差和气温误差
7. 高气压→低气压 多指
高温度→低温度 多指
8.指示空速（IAS)仅与动压有关；指示空速表的敏感元件是开口膜合
概念：空速表按海平面标准大气条件下动压与空速的关系得到的空速。（反映了动压的大小即反映了作用在飞机上的空气动力的情况。）
9.真空速（TAS ）（与静压、动压、温度有关）
概念：飞机相对与空气运动的真实速度。
10.全静压系统的使用要求：
（1）飞行前：①取下护套和堵塞并检查是否有脏物堵塞②全压管、静压孔、全静压管通电加温进行检查时间不超过1~2min ③全静压转换开关应放在正常位
（2）飞行中：①大中型飞机在起飞前接通电加温开关，小型飞机在可能结冰的条件下，飞行时或飞行中接通加温。②全静压源失效时，首先检查电加温是否正常，若不正常，应设法恢复正常；如果正常，全静压仍不有效工作，将转换开关放到备用位。③全静压系统被堵塞而又没有备用系统时，要综合应用其他仪表保证飞行安全。
11.全静压系统的组成：静压管，全压管，静压孔，备用静压源，转换开关，加温装置，全静压导管。
12.影响陀螺进动性大小的因素（1）转子自转角速度（自转角速度越大，稳定性越高，进动性越小）（2）转子对自转轴的转动（惯性越大，稳定性越高，进动性越小）（3）干扰力
矩越小（稳定性越高，进动性越小）（4）自转轴与外框轴垂直时θ=0时（进动性越小，角速度越小）
陀螺功用：测量物体相对于惯性空间转角或角速度的装置。
13.两自由度陀螺特性：（1）进动性：陀螺转子高速旋转以后，在陀螺环架上施加外力，陀螺会产生与受力方向不一致的等速运动。
（2）稳定性：两自由度陀螺能够抵抗干扰力矩，力图保持其自转轴相对惯性空间方向稳定
单自由度陀螺=二自由度陀螺
三自由度陀螺=两自由度陀螺
14.激光陀螺：应用激光技术测量物体相对惯性空间的角速度和转动角度的光学装置。（直接输出数字量）
15.表观运动：在惯性空间，陀螺自转轴方向稳定不变，地球不断转动，形成了陀螺自转轴相对于子午线转动的运动。（地球动，自转轴不动）
16.侧滑仪：左侧滑→右转弯右侧滑→左转弯
转弯仪：内侧滑、外侧滑
17.地平仪的工作原理：利用摆的地垂性修正陀螺，利用陀螺的稳定性，建立稳定的人工地垂性，从而根据飞机和陀螺的关系测量，飞机的俯仰角和倾斜角。
18.地平仪测量：俯仰角和倾斜角
19.地平仪的组成及功用：（1）两自由度陀螺：用来感受飞机姿态，自转轴始终与地垂线平行（2）地垂修正器（修正机构）：用来测量地垂线，并修正陀螺，是自转轴处于地垂线方向。（3）指示机构：反映飞机的俯仰角和倾斜角（4）控制机构：用来控制地平仪，加快起动速度，修正误差
20.真航向：飞机纵轴与真经线在水平面上的夹角（=磁航向+（正负磁差））
磁航向：飞机纵轴与磁经线在水平面上的夹角（=罗航向+正负罗差）
罗航向：飞机纵轴与罗经线在水平面上的夹角
21.磁罗盘的误差：罗差
飞行误差：（1）倾斜、俯仰（因飞机磁场垂直分量引起的）（2）加速度（3）涡动（4）转弯误差：因地磁垂直分量引起的
陀螺磁罗盘的功用是测量飞机磁航向和转弯角度。
磁罗盘用作备用罗盘应在匀速平飞时读取航向。
磁罗盘的原理是利用自由旋转的磁条跟踪罗经线的特性来指示飞机的罗航向。
22.陀螺半螺盘的使用特点：不受外界磁场影响，在强磁地区或高伟地区仍使用；功用是测量飞机转弯角度，经过校正，测量飞机航向。
23.陀螺磁罗盘：（用于测量飞机磁航向，转弯角度）具有自动定向的特性，稳定性差

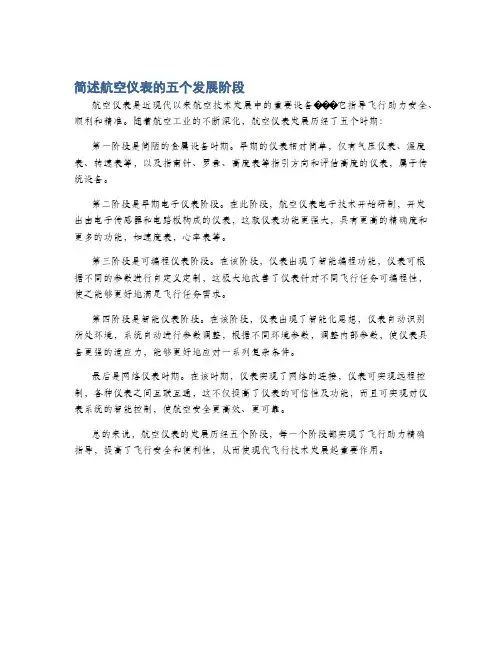

24.航空仪表发展的阶段：机械仪表、电气仪表、机电式伺服仪表、综合指示仪表阶段和电子综合显示仪表阶段。
25. 气压式高度表组成：指针、连杆、真空膜盒、调整机构；调整机构作用：选择高度基准值；测量不同种类高度；修正气压方法误差。
26. 气压式高度表的气压误差用用气压高度表的气压修正旋钮修正。
27. 气压式高度表的气温误差是实际气温与标准气温不一致所引起的误差
28. 进气压力表是利用开口膜合来测量进气压力。
29. 电阻式温度表通电后开车前指示大气温度
30. 热电偶式温度表不需要通电就能指示温度
31. 根据转速表和进气压力表的指示，可以了解活塞式发动机的功率；根据转速表和排气温度表可以了解涡喷发动机功率。
32. 指示空速反映飞机所受空气动力。
33.飞机左转弯内侧滑时，转弯侧滑仪显示：小球偏在左边。左侧滑引起右转弯，右侧滑引起左转弯。
34. 转弯倾斜仪的功用是指示飞机配平和姿态陀螺失效的情况下，作为倾斜指示的备用表。
35. 侧滑仪能指示飞机在飞行中侧滑的原因是小球感受了沿飞机横侧方向的剩余侧力。
36.转弯仪的原理是转弯仪是利用单自由度陀螺进动性工作的。
37. 转弯仪的功用是指示飞机转弯(或盘旋)方向、粗略反映转弯的快慢程度、有的还能指示飞机在某一真空速时无侧滑转弯倾斜角(坡度)。
1、航空仪表按功能分为哪三类？ 飞机仪表、发动机仪表、其他系统仪表 2、航空仪表的T型布局：空速表姿态仪表高度表 航向仪表 3、飞行高度的定义 直升机的飞行高度指直升机的重心距某一个基准点的垂直距离绝对高度：直升机重心从空中到平均海平面的垂直距离。 相对高度：直升机重心从空中到某一既定机场场面的垂直距离。真实高度：直升机重心从空中到正下方最高点水平面垂直距离。标准气压高度：直升机从空中到标准气压海平面的垂直距离。 4、全静压系统高度表少指 静压管路升降速度表几乎无影响 在增压舱泄露空速表少指 高度表固定读数 静压管堵塞升降速度表指零 空速表不确定 5、气压式高度表的工作原理 传动机构 静压 真空膜盒
基本组成：真空膜盒、传动机构、指示机构 工作原理：当气压改变时，真空膜盒感受压力变化，压缩或膨胀，通过传动机构，将此变化转化成高度的变化，传到指针指示。6、升降速度表（开口膜盒、测量组件毛细管、指针） 工作原理:在地面或者平飞时，静压管路、膜盒内部气压等于表壳内气压，盒内外没有压差，仪表指针指零。直升机周围的气压随高度的改变而改变，盒内部可以随时探测到直升机周围空气的气压变化，但由于毛细管阻碍了气流，使表壳内气压的变化会以一定的速率延迟，这样就在膜盒内部与表壳之间产生了压差。膜盒的膨胀与收缩驱动指针只是出直升机的升降速度。 7、空速表 空速表（ASI）指示直升机在飞行中相对于气流的速度，它是一种压差表，通过比较全压和静压，利用动压指示出直升机的飞行速度。 指示空速:想对于标准大气压而说，敏感动压 真空速:是利用飞行高度的气压而得。动压与密度有关。 在标准海平面飞行时，指示空速=真空速 8、陀螺仪 陀螺仪分二自由度陀螺和三自由度陀螺（具有稳定性和进动性）三自由度陀螺摆作用：是自转地平仪修正系统轴平行于地平线 控制装置修正电机测量飞机的姿态角
航空发动机主要有三种类型：活塞式航空发动机，燃气涡轮发动机和冲压发动机。 航空发动机的发展经历了活塞发动机，喷气时代的活塞发动机，燃气涡轮发动机，涡轮喷气发动机/涡轮风扇发动机，涡轮螺旋桨发动机/涡轮轴发动机。本文主要利用动态图来说明航空发动机的工作原理。 星型活塞发动机（常见于旧飞机，例如B-36，yun-5等）： 星型活塞发动机的原理与汽车发动机的原理相同。燃料在汽缸中爆炸并燃烧以推动活塞工作，但汽缸装置为星形。汽车上的活塞发动机通常以V或w的形式布置。活塞式航空发动机由于效率低，噪音大，燃油消耗大而已基本取消。 涡轮喷气发动机：（J-7，MiG-25等） 涡轮喷气发动机是涡轮发动机的一种。取决于气流产生推力。它通常用于为高速飞机提供动力，但其燃油消耗高于涡轮风扇发动机。著名的MiG-25和SR-71黑鸟侦察机均配备了涡轮喷气发动机，其最大速度可突破3马赫。由于油耗高，逐渐被涡轮风扇发动机取代。 涡轮螺旋桨发动机：（Y-8，C-130，a-400m等） 涡轮喷气发动机的本质类似于带有减速器和外部螺旋桨的涡轮喷气发动机。涡轮螺旋桨发动机的推力主要由螺旋桨产生，而喷气机产生的推力很小，仅为螺旋桨的十分之一。涡轮螺旋桨发动机的优点是速度低，效率高，适用于运输机，海上巡逻机等。由于螺旋桨旋转的面积较大，因此在高速飞行时会有很多阻力，因此涡轮螺旋桨发动
机不适合高速飞行。 涡轮风扇发动机：（涡轮风扇10，AL-31F，f-135等，cmf56）涡轮风扇发动机是从涡轮喷气发动机发展而来的。与涡轮喷气发动机相比，涡轮风扇发动机的主要特点是第一级压缩机的面积要大得多。目前，大多数先进的飞机都使用涡扇发动机。涡扇发动机相当于涡轮螺旋桨发动机和涡轮喷气发动机性能的折衷产品，适用于以400-1000 km / h的速度飞行。 优点：高推力，高推进效率，低噪音，低油耗，飞行距离长。 缺点：风扇直径大，迎风面大，阻力大，发动机结构复杂，设计困难。 螺旋桨风扇发动机：（ge-36） 螺旋桨式风扇发动机不仅可以被视为具有先进高速螺旋桨的涡轮螺旋桨发动机，而且除了外部管道外，还可以被视为超高旁通比涡轮风扇发动机。它具有涡轮螺旋桨发动机低油耗率和涡轮风扇发动机高飞行速度的优点。实验中的Ge36显示出非常低的燃料消耗，但是由于噪音，它并未在任何飞机上使用。
电子飞行仪表系统课程知识点 1、航空仪表担负着测量飞机飞行状态参数的重担，是操作飞机实现安全可靠飞行所必不可 少的重要设备。 2、众多飞机测量参数中，根据描述功能的不同分为两类：一类是用于描述飞机飞行状态的擦数（如：飞行字体参数、航向参数、大气数据参数、自动飞行系统的状态参数，用于测量这些参数的仪表称为飞行仪表或航行仪表）；另一类用于描述飞机上各机载系统工作运转情况的参数（包括发动机状态参数、电源、氧气、增压等其他系统的监测参数及告警参数等，对应的仪表归类为发动机系统参数和告警仪表和其他机载设备（装置）仪表）。 3、航空仪表按功能分为三类：飞行仪表、发动机仪表、其他系统的监控仪表。按工作原理分为三类：测量 仪表、计算仪表、调节仪表。 测量仪表可以用来测量飞机的各种运行参数和机载系统状态参数，如发动机工作参数——压力比，飞行运行参数——空速等。 计算仪表指飞机上的一些领航（或称导航）和系统性能方面的计算仪表，如自动领航仪、惯性导航系统、飞行管理计算机系统等。 调节仪表是指机载的某些特定自动控制系统，在机务维修工作中仍由仪表或电子专业人员负责，如自动驾驶仪、马赫配平系统等。 4、以下一些飞行参数的定义：真航向：指真北（地球经线方向）沿顺时针方向与飞机纵轴在水平面的投影 之间的夹 角。 磁航向：指磁北（磁子午线北端方向）沿顺时针方向与飞机纵轴在水平面的投影之间的夹角。 真航迹角：真北与地速矢量VS 之间沿顺时针方向的夹角。 地速：是风速和空速VTAS 的矢量和，它是飞机相对地面的实际运动速度，它的方向是飞机的航迹方向。 空速：是飞机相对气流的运动速度。如果飞机有侧滑飞行，则空速与飞机纵轴在水平的夹角为侧滑角。 电台方位：以飞机所在位置为基准点观察地面电台时，飞机位置处真北顺时针量到飞机与电台连线的角度。飞机方位角则是以电台为基准观测飞机时，电台处真北顺时针量到电台与飞机连线之间的夹角。 相对方位：指的是飞机纵轴在水平面的投影顺时针转到飞机与电台连线的角度。偏流角：飞机纵轴与地速VS 之间的夹角，表明飞机航迹与航向的偏差。 预选航向：是人工在方式控制板（MCP）上选择的航向，也显示在EFIS的显示器上。 5、军机和民航机飞行仪表的发展，均可分成五代。 6、飞机仪表系统的四种配置：单管配置、四管配置、五管配置和六管配置。 7、飞机电子仪表系统同自动驾驶仪、飞行指引仪、飞行管理计算机等系统及一系列传感器组成的信号交连，采用标准数字数据传输总线ARINC429 和ARINC453 来接收标准信息格式的各种信息。EFIS-700 系统接口下的输入仪表源包括：DME ，VOR ，ILS ，IRS，
飞机的仪表系统 飞机的电子仪表系统共分为三部分，飞行控制仪表系统、导航系统和通信系统。飞机的电子仪表系统是飞机感知和处理外部情况并控制飞行状态的核心，相当于人的大脑及神经系统，对保障飞行安全、改善飞行性能起着关键作用。 （一）飞行控制系统 飞行控制系统的基本功能是控制飞机气动操纵面，改变飞机的布局，增加飞机的稳定性、改善操纵品质、优化飞行性能。其具体功能有：保持飞机姿态和航向；控制空速及飞行轨迹；自动导航和自动着陆。该系统的作用是减轻飞行员工作负担，做到安全飞行，提高完成任务的效率和经济性。 飞行控制系统一般由传感器、计算机、伺服作动器、控制显示装置、检测装置及能源部分组成。 飞机的控制仪表系统通过提供飞机飞行中的各种信息和数据，使驾驶员及时了解飞行情况，从而对飞机进行控制以顺利完成飞行任务。早期的飞机飞行又低又慢，只装有温度计和气压计等简单仪表，其他信息主要是靠飞行员的感觉获得。现在的飞机则装备了大量仪表，并由计算机统一管理，用先进的显示技术直接显示出来，大大方便了驾驶员的工作。 飞行控制仪表包括以下几种类型。 （1）第一类是大气数据仪表，由气压高度表、飞行速度表、气温度表、大气数据计算机等组成； （2）第二类是飞行姿态指引仪表，该系统可提供一套精确的飞机姿态数据如位置、倾斜、航向、速度和加速度等，实现了飞机导航、控制及显示的一体化； （3）第三类是惯性基准系统，主要包括陀螺仪表。20世纪70年代以前是机械式陀螺，现代客机使用更先进的激光陀螺。 （二）电子综合仪表系统 20世纪60年代后，由于计算机的小型化及显像管的广泛应用，飞机飞行仪表产生了革命性变化，新一代电子综合仪表广泛应用。该仪表系统由两大部分组成，一是电子飞行仪表系统(包括电子水平状
航空仪表 1.航空仪表按功用分：（1）飞行仪表（驾驶领航仪表）（2）发动机仪表（3）其他仪表系统（辅助仪表） 2.标准海平面大气的参数：（1）气压Po=1.013hPa （760mmHg 或29,921inHg)（2）气温To=+15℃（3）密度3 /kg 125.00m =ρ 3.高度表能测量的参数：相对高度、绝对高度、标准气压高度 （1）绝对高度：飞机在空中到海平面的距离 绝对高度=相对高度+机场标高 =真实高度+地点标高 （2）相对高度：飞机从空中到某一既定机场地面的垂直距离。 （3）标准气压高度：（航线上使用）飞机从空中到标准气压海平面（即大气动力等于760mmHg ）的垂直距离。 标准气压高度=相对高度+机场标准气压高度 标准大气条件下：海压高=绝对高度 场压高=相对高度 4.气压式高度表的工作原理：气压式高度表是根据标准大气条件下高度与静压的对应关系，利用真空膜盒测静压，从而表示飞行高度。 5.气压式高度表的组成：感受元件、传送元件、指示元件、调整元件。 调整机构的作用：①选择高度基准面②测量不同种类的高度③修正气压方法误差 6.高度表误差：（1）机械误差（2）方法误差：当实际大气条件下不符合标准大气条件时指示将出现误差。 方法误差包括：气压误差和气温误差 7. 高气压→低气压 多指 高温度→低温度 多指 8.指示空速（IAS)仅与动压有关；指示空速表的敏感元件是开口膜合 概念：空速表按海平面标准大气条件下动压与空速的关系得到的空速。（反映了动压的大小即反映了作用在飞机上的空气动力的情况。） 9.真空速（TAS ）（与静压、动压、温度有关） 概念：飞机相对与空气运动的真实速度。 10.全静压系统的使用要求： （1）飞行前：①取下护套和堵塞并检查是否有脏物堵塞②全压管、静压孔、全静压管通电加温进行检查时间不超过1~2min ③全静压转换开关应放在正常位 （2）飞行中：①大中型飞机在起飞前接通电加温开关，小型飞机在可能结冰的条件下，飞行时或飞行中接通加温。②全静压源失效时，首先检查电加温是否正常，若不正常，应设法恢复正常；如果正常，全静压仍不有效工作，将转换开关放到备用位。③全静压系统被堵塞而又没有备用系统时，要综合应用其他仪表保证飞行安全。 11.全静压系统的组成：静压管，全压管，静压孔，备用静压源，转换开关，加温装置，全静压导管。 12.影响陀螺进动性大小的因素（1）转子自转角速度（自转角速度越大，稳定性越高，进动性越小）（2）转子对自转轴的转动（惯性越大，稳定性越高，进动性越小）（3）干扰力

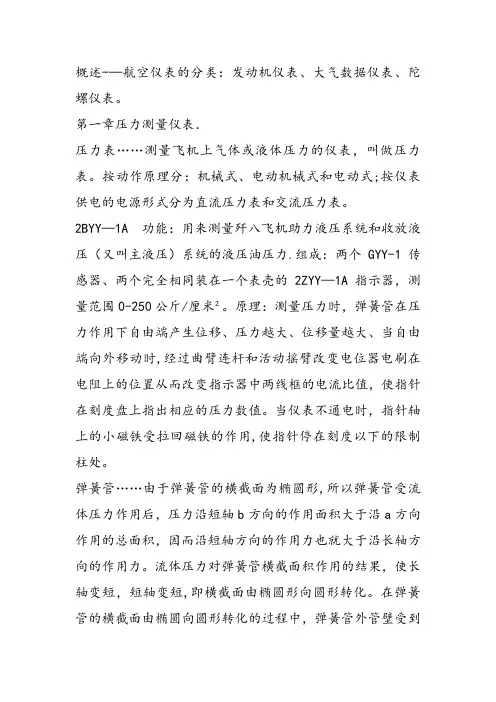

概述——航空仪表的分类：发动机仪表、大气数据仪表、陀螺仪表。 第一章压力测量仪表． 压力表……测量飞机上气体或液体压力的仪表，叫做压力表。按动作原理分：机械式、电动机械式和电动式；按仪表供电的电源形式分为直流压力表和交流压力表。 2BYY-1A 功能：用来测量歼八飞机助力液压系统和收放液压（又叫主液压）系统的液压油压力。组成：两个GYY-1传感器、两个完全相同装在一个表壳的2ZYY-1A指示器，测量范围0-250公斤/厘米2。原理：测量压力时，弹簧管在压力作用下自由端产生位移、压力越大、位移量越大、当自由端向外移动时，经过曲臂连杆和活动摇臂改变电位器电刷在电阻上的位置从而改变指示器中两线框的电流比值，使指针在刻度盘上指出相应的压力数值。当仪表不通电时，指针轴上的小磁铁受拉回磁铁的作用，使指针停在刻度以下的限制柱处。 弹簧管……由于弹簧管的横截面为椭圆形，所以弹簧管受流体压力作用后，压力沿短轴b方向的作用面积大于沿a方向作用的总面积，因而沿短轴方向的作用力也就大于沿长轴方向的作用力。流体压力对弹簧管横截面积作用的结果，使长轴变短，短轴变短，即横截面由椭圆形向圆形转化。在弹簧管的横截面由椭圆向圆形转化的过程中，弹簧管外管壁受到
