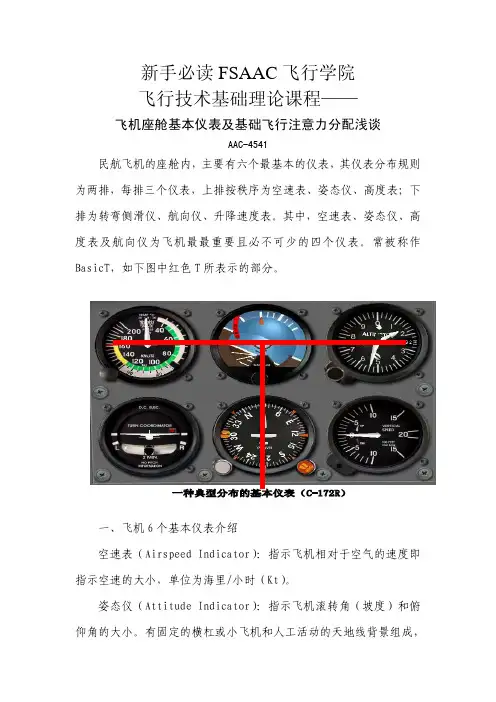

新手必读——飞机座舱基本仪表及基础飞行注意力分配浅谈

新手必读FSAAC飞行学院飞行技术基础理论课程——飞机座舱基本仪表及基础飞行注意力分配浅谈AAC-4541民航飞机的座舱内，主要有六个最基本的仪表，其仪表分布规则为两排，每排三个仪表，上排按秩序为空速表、姿态仪、高度表；下排为转弯侧滑仪、航向仪、升降速度表。

其中，空速表、姿态仪、高度表及航向仪为飞机最最重要且必不可少的四个仪表。

常被称作BasicT，如下图中红色T所表示的部分。

一、飞机6个基本仪表介绍空速表（Airspeed Indicator）：指示飞机相对于空气的速度即指示空速的大小，单位为海里/小时（Kt）。

姿态仪（Attitude Indicator）：指示飞机滚转角（坡度）和俯仰角的大小。

有固定的横杠或小飞机和人工活动的天地线背景组成，参照横杠与人工天地线的相对姿态模拟了真实飞机与实际天地线的相对姿态。

高度表（Altitude Indicator）：指示飞机相对于某一气压基准面的气压高度,单位为英尺（ft），一米等于3.28英尺。

拨动气压旋钮可以选择基准面气压，基准气压的单位通常为英寸汞柱和毫巴（百帕）。

当基准气压设定为标准海平面气压29.92inHg（1013.2Hpa）时，高度表读数即为标准海压高度。

转弯侧滑仪（Turn Coordinator），指示飞机的转弯速率和侧滑状态，可以转动的小飞机指示转弯中角速度大小和近似坡度，可以左右移动的小球指示飞机的侧滑状态。

航向仪（Heading Indicator）或水平状态指示器（HIS）：指示飞机航向，有固定的航向指针和可以转动的表盘组成。

HIS为较高级别的仪表形式，它除了可以提供航向仪的所有功能外，还可用于VOR导航和仪表着陆系统（ILS）的使用。

升降速度表（Vertical Speed Indicator）：指示飞机的垂直速度单位为英尺/分钟（Ft/Min）。

不管飞机如何变化，“BasicT”的相对位置的固定的。

转弯侧滑仪可以在电子仪表中集合到姿态仪里，升降速度表可以集合到高度表中。

航空仪表基础.最全PPT

介绍主流民航飞机上的主飞行显示器。针对涡轮喷气发动机，有推力表、喷气温度表等。
动控制)，使其按预定的规律工作。空气螺旋桨一般由二叶、三叶或多叶桨叶组成。
对于固定翼飞机而言，不可能沿x轴的反向运动(直升机则可以)。介绍各种飞行高度的定义，气压式高度表、无线电高度表的测量原理和认读方法；排气行程结束后，又重复进行下一个工作循环。在测量和计算某一对象(如飞机的运动或工作状态)的基础上，对它进行自动调节(即自动控制)，使其按预定的规律工作。介绍主流民航飞机上使用的发动机指示与机组告警系统。航空仪表种类繁多，且主要安装在飞机驾驶舱仪表板和操纵台上。
典型的测量仪表有：
大气数据系统仪表(高度类仪表、速度类仪表、大气静温/总温表等)、姿态系统仪表(地平仪、转弯仪、侧滑仪等)、航向系统仪表(磁罗盘、陀螺磁罗盘等)。
输入
感受
转换
传送
பைடு நூலகம்
输出指示
典型的测量仪表有：
航空发动机上，有如下测量仪表：燃油/ 滑油油量表、燃油/滑油压力表、燃油流量表、滑油温度表、振动指示器等。针对活塞式发动机，有螺旋桨转速表、进气压力表、气缸头温度表等；针对涡轮螺旋桨发动机，有低压/高压涡轮转速表、扭矩表、排气温度表等；针对涡轮喷气发动机，有推力表、喷气温度表等。
对于固定翼飞机而言，不可能沿x轴的反向运动(直升机则可以)。沿三轴其他方向的平动则都是可能的。沿着 Oy方向的平动将使飞机产生侧滑运动，沿着Oz方向的平动将使飞机产生上升或下降运动。
航空器运动状态参数描述
●飞机运动状态参数描述
一般可将飞机在空中飞行的状态用以下几类参数描述： (1)反映飞机位置的参数。如飞行高度(相对某一参照物的高度、真实高度等)；飞机的位置(如经纬度、相对某一导航点的位置)。 (2)反映飞机飞行速度的参数(如空速、地速、上升/下降速度、马赫数等)。 (3)反映飞机飞行姿态的参数。在机体坐标系内，有相对于地面的俯仰角、滚转角、偏航角；在气流坐标系内，有迎角、侧滑角等。 (4)反映飞机姿态变化率的参数，如滚转角速度、俯仰角速度、偏航角速度等。

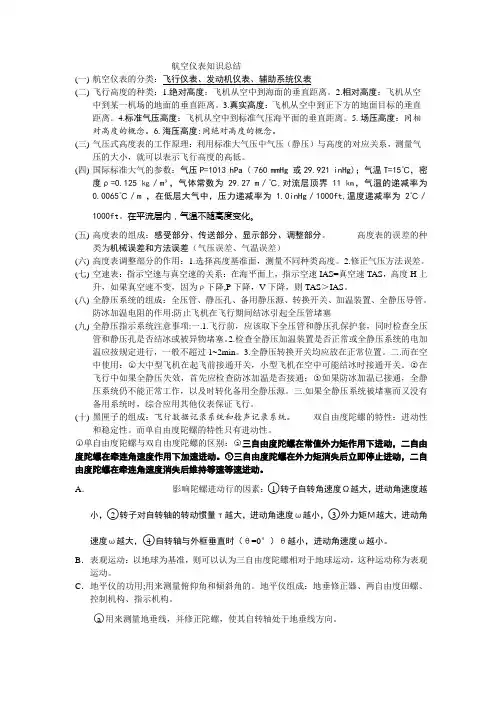

航空仪表知识总结

航空仪表知识总结(一)航空仪表的分类：飞行仪表、发动机仪表、辅助系统仪表(二)飞行高度的种类：1.绝对高度：飞机从空中到海面的垂直距离。

2.相对高度：飞机从空中到某一机场的地面的垂直距离。

3.真实高度：飞机从空中到正下方的地面目标的垂直距离。

4.标准气压高度：飞机从空中到标准气压海平面的垂直距离。

5.场压高度：同相对高度的概念。

6.海压高度:同绝对高度的概念。

(三)气压式高度表的工作原理：利用标准大气压中气压（静压）与高度的对应关系，测量气压的大小，就可以表示飞行高度的高低。

(四)国际标准大气的参数：气压P=1013 hPa ( 760 mmHg 或29.921 inHg)；气温T=15℃，密度ρ=0.125㎏／m³，气体常数为29.27 m／℃,对流层顶界11㎞，气温的递减率为0.0065℃／m ，在低层大气中，压力递减率为 1.0inHg／1000ft,温度递减率为2℃／1000f t。

在平流层内，气温不随高度变化。

(五)高度表的组成：感受部分、传送部分、显示部分、调整部分。

高度表的误差的种类为机械误差和方法误差（气压误差、气温误差）(六)高度表调整部分的作用：1.选择高度基准面，测量不同种类高度。

2.修正气压方法误差。

(七)空速表：指示空速与真空速的关系：在海平面上，指示空速IAS=真空速TAS，高度H上升，如果真空速不变，因为ρ下降,P下降，V下降，则TAS＞IAS。

(八)全静压系统的组成：全压管、静压孔、备用静压源、转换开关、加温装置、全静压导管。

防冰加温电阻的作用:防止飞机在飞行期间结冰引起全压管堵塞(九)全静压指示系统注意事项:一.1.飞行前，应该取下全压管和静压孔保护套，同时检查全压管和静压孔是否结冰或被异物堵塞。

2.检查全静压加温装置是否正常或全静压系统的电加温应按规定进行，一般不超过1~2min。

3.全静压转换开关均应放在正常位置。

二.而在空中使用：○1大中型飞机在起飞前接通开关，小型飞机在空中可能结冰时接通开关。

民用航空器飞机仪表基础知识共27页文档

谢谢！
51、天下之事常成于困约，而败于奢靡。——陆游 52、生命不等于是呼吸，生命是活动。——卢梭
53、伟大的事业，需要决心，能力，组织和责任感。 ——易卜生 54、唯书籍不朽。——乔特
55、为中华之崛起而读书。 ——周恩来
民用ቤተ መጻሕፍቲ ባይዱ空器飞机仪表基础知识
•
6、黄金时代是在我们的前面，而不在我们的后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚的工人总是说工具不好)。
•
10、只要下定决心克服恐惧，便几乎能克服任何恐惧。因为，请记住，除了在脑海中，恐惧无处藏身。-- 戴尔．卡耐基。

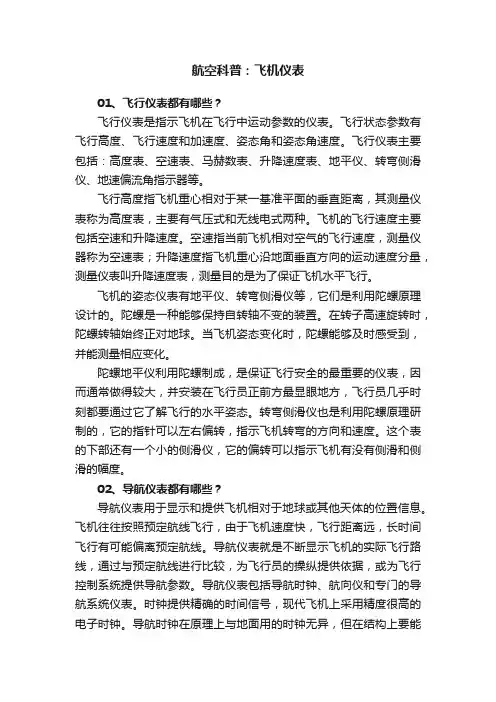

航空科普：飞机仪表

航空科普：飞机仪表01、飞行仪表都有哪些？飞行仪表是指示飞机在飞行中运动参数的仪表。

飞行状态参数有飞行高度、飞行速度和加速度、姿态角和姿态角速度。

飞行仪表主要包括：高度表、空速表、马赫数表、升降速度表、地平仪、转弯侧滑仪、地速偏流角指示器等。

飞行高度指飞机重心相对于某一基准平面的垂直距离，其测量仪表称为高度表，主要有气压式和无线电式两种。

飞机的飞行速度主要包括空速和升降速度。

空速指当前飞机相对空气的飞行速度，测量仪器称为空速表；升降速度指飞机重心沿地面垂直方向的运动速度分量，测量仪表叫升降速度表，测量目的是为了保证飞机水平飞行。

飞机的姿态仪表有地平仪、转弯侧滑仪等，它们是利用陀螺原理设计的。

陀螺是一种能够保持自转轴不变的装置。

在转子高速旋转时，陀螺转轴始终正对地球。

当飞机姿态变化时，陀螺能够及时感受到，并能测量相应变化。

陀螺地平仪利用陀螺制成，是保证飞行安全的最重要的仪表，因而通常做得较大，并安装在飞行员正前方最显眼地方，飞行员几乎时刻都要通过它了解飞行的水平姿态。

转弯侧滑仪也是利用陀螺原理研制的，它的指针可以左右偏转，指示飞机转弯的方向和速度。

这个表的下部还有一个小的侧滑仪，它的偏转可以指示飞机有没有侧滑和侧滑的幅度。

02、导航仪表都有哪些？导航仪表用于显示和提供飞机相对于地球或其他天体的位置信息。

飞机往往按照预定航线飞行，由于飞机速度快，飞行距离远，长时间飞行有可能偏离预定航线。

导航仪表就是不断显示飞机的实际飞行路线，通过与预定航线进行比较，为飞行员的操纵提供依据，或为飞行控制系统提供导航参数。

导航仪表包括导航时钟、航向仪和专门的导航系统仪表。

时钟提供精确的时间信号，现代飞机上采用精度很高的电子时钟。

导航时钟在原理上与地面用的时钟无异，但在结构上要能经受天空中的恶劣环境条件。

航向仪提供飞机飞行的方向。

飞机的航向仪表有三种，一是普通的磁罗盘，即指南针，二是陀螺磁罗盘，三是无线电罗盘。

一架飞机往往三种航向仪都安装，适用于不同的环境和条件，以获得最准确的航向信息。
