常用电子元器件培训

常用电子元器件基础知识培训1. 引言电子元器件是电子电路中不可或缺的基本组成部分。

在电子领域中，有许多常用的电子元器件，它们具有不同的功能和特性，为我们提供了丰富多样的设计选项。

本文将介绍几种常用的电子元器件，包括二极管、电容器、电阻器和晶体管，旨在帮助读者对这些基础知识有更深入的了解。

2. 二极管2.1 二极管的基本原理二极管是一种最简单的电子元器件之一，其主要功能是控制电流的流向。

它由一个正极（称为阳极）和一个负极（称为阴极）组成。

二极管在正向偏置情况下可以导电，而在反向偏置情况下电流无法通过。

2.2 二极管的应用二极管广泛应用于整流电路、开关电路和信号调制等领域。

在整流电路中，二极管被用于将交流电转换为直流电。

在开关电路中，二极管可作为开关来控制电流的流动。

在信号调制中，二极管通过改变电流的流动来调制信号。

3. 电容器3.1 电容器的基本原理电容器是一种存储电荷的元器件。

它由两个导体板之间夹着一层绝缘介质构成。

当电压施加在电容器上时，正极板上的电荷聚集，负极板上则相应地出现反向电荷。

3.2 电容器的应用电容器在电子电路中有多种应用，包括储存能量、滤波、调整电路时间常数等。

在储存能量方面，电容器可以存储电荷，当需要释放能量时，可以通过电容器来提供电能。

在滤波电路中，电容器可以削弱或通过特定频率的信号，以实现信号滤波的目的。

4. 电阻器4.1 电阻器的基本原理电阻器是一种用于限制电流流动的元器件。

它通过提供电流路径中的电阻来降低电流的强度。

电阻的强度称为阻值，用单位欧姆（Ω）表示。

电阻器有不同的类型，包括固定电阻器和可变电阻器。

4.2 电阻器的应用电阻器在电子电路中有多种应用。

例如，电阻器可以用于分压电路，通过改变电阻来调整电压水平。

它还可以用于限流电路，在电路中设置一个合适的电阻来限制电流的大小。

另外，电阻器也被广泛用于调整电路的工作温度、防止电路过热等。

5. 晶体管5.1 晶体管的基本原理晶体管是用于放大和开关电信号的元器件。

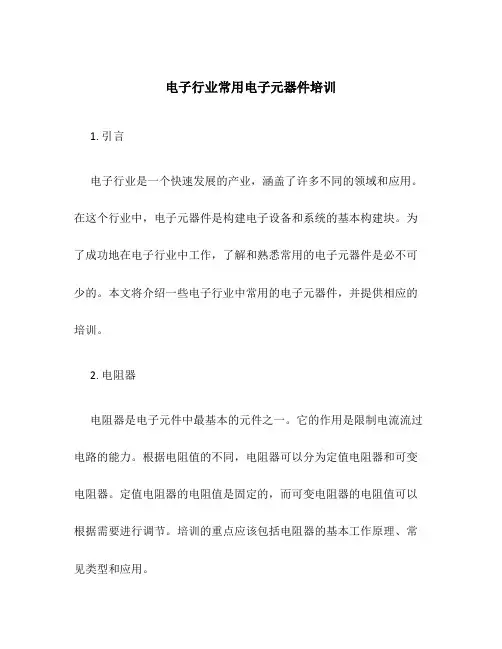

电子行业常用电子元器件培训1. 引言电子行业是一个快速发展的产业，涵盖了许多不同的领域和应用。

在这个行业中，电子元器件是构建电子设备和系统的基本构建块。

为了成功地在电子行业中工作，了解和熟悉常用的电子元器件是必不可少的。

本文将介绍一些电子行业中常用的电子元器件，并提供相应的培训。

2. 电阻器电阻器是电子元件中最基本的元件之一。

它的作用是限制电流流过电路的能力。

根据电阻值的不同，电阻器可以分为定值电阻器和可变电阻器。

定值电阻器的电阻值是固定的，而可变电阻器的电阻值可以根据需要进行调节。

培训的重点应该包括电阻器的基本工作原理、常见类型和应用。

3. 电容器电容器是另一个常用的电子元件。

它的作用是存储电荷并释放电荷。

电容器可以存储和释放很短的时间内的大量电荷，因此在许多电子应用中非常重要。

培训内容应该包括电容器的基本工作原理、常见类型和应用。

4. 电感器电感器是一种将电能转化为磁能存储的元件。

它的作用是限制和调节电流流过电路的能力。

电感器通常由线圈构成，当电流通过线圈时产生磁场。

电感器广泛应用于电源、通信和信号处理等领域中。

在培训中，应该介绍电感器的基本工作原理、常见类型和应用。

5. 二极管二极管是一种最简单的电子元件之一。

它只有两个引脚，其中一个被称为“正极”，另一个被称为“负极”或“阴极”。

二极管的主要作用是将电流限制为只能从正极流向负极。

它可以被用作整流器、开关、定向器等。

培训的内容应该包括二极管的基本工作原理、常见类型和应用。

6. 晶体管晶体管是电子元件中最重要的一个。

它是一种半导体器件，可以放大和控制电流。

晶体管具有三个引脚：基极、发射极和集电极。

通过控制基极电流，晶体管可以放大电流信号。

晶体管广泛应用于各种电子设备和系统中。

在培训中，应该介绍晶体管的基本工作原理、常见类型和应用。

7. 集成电路集成电路（IC）是电子元件的集合体。

它是将许多电子元件和电路集成到一个芯片上的技术。

集成电路的主要优点是体积小、功耗低、稳定性好。

电子元器件基础知识培训（一）-------电阻、二极管、三极管电子元器件系列知识---电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

上图是碳膜电阻，下图是精密金属膜电阻。

表1列出电阻的类别和符号。

表2是常用电阻的技术特性保险电阻的基本常识：1.保险电阻的功能。

保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。

它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。

2. 保险电阻的判别方法。

尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。

虽然标注符号目前尚未统一，但它们却有共同特点：（1）它们与一般电阻的标注明显不同，这在电路图中很容易判断。

（2）它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

电子知识培训资料一、常用元器件的识别1、电阻电阻在电路中用“R”加数字表示，如： R1 表示编号为 1 的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

常用电阻的种类有碳膜电阻、金膜电阻、水泥电阻、瓷电阻、贴片电阻等。

1)参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是： 1 兆欧=1000 千欧=1000000 欧。

电阻的参数标注方法有 3 种，即直标法、色标法和数标法。

A、数标法主要用于贴片等小体积的电阻，数标法普通为三位数，前两位代表有效数，后一位代表倍率。

如上图所示的贴片电阻 102 表示1 KΩ。

B、色环标注法使用最多。

有四色环电阻、五色环电阻(精密电阻)，色环标注法的前两条色环 (四色环电阻)或者前三条色环(五色环电阻)代表有效数字，倒数第二条代表倍率，最后一条代表误差。

如:上图所示的色环电阻，它的前三条色环棕、绿、黑表示有效数字 150，倒数第二条金色表示倍率 X0.1，它的阻值为150 X0.1=15Ω，最后一条棕色表示误差为±1%。

2)电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差(%)银色X0.01 ±10金色X0.1 ±5黑色0 +0棕色 1 X10 ±1红色 2 X100 ±2橙色 3 X1000黄色 4 X10000绿色 5 X100000 ±0.5蓝色 6 X1000000 ±0.2紫色7 X10000000 ±0.1灰色8 X100000000白色9X10000000003) 不同功率的电阻对应的相关尺寸：尺寸功率ФD±0.5mm1/8W 1/4W 1/2W 1W 2W 3W5W4)贴片电阻各类参数L(mm) ±0.21.01.62.0 1/8W 、1/4W2、电容1) 电容在电路中普通用“C ”加数字表示(如C13 表示编号为 13 的电容)。

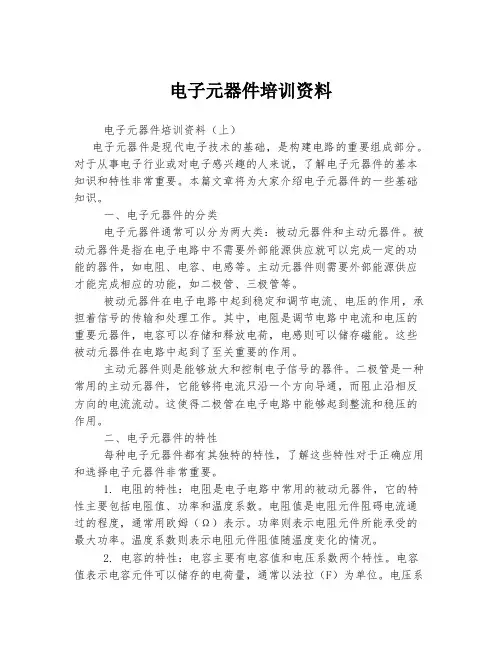

电子元器件培训资料电子元器件培训资料（上）电子元器件是现代电子技术的基础，是构建电路的重要组成部分。

对于从事电子行业或对电子感兴趣的人来说，了解电子元器件的基本知识和特性非常重要。

本篇文章将为大家介绍电子元器件的一些基础知识。

一、电子元器件的分类电子元器件通常可以分为两大类：被动元器件和主动元器件。

被动元器件是指在电子电路中不需要外部能源供应就可以完成一定的功能的器件，如电阻、电容、电感等。

主动元器件则需要外部能源供应才能完成相应的功能，如二极管、三极管等。

被动元器件在电子电路中起到稳定和调节电流、电压的作用，承担着信号的传输和处理工作。

其中，电阻是调节电路中电流和电压的重要元器件，电容可以存储和释放电荷，电感则可以储存磁能。

这些被动元器件在电路中起到了至关重要的作用。

主动元器件则是能够放大和控制电子信号的器件。

二极管是一种常用的主动元器件，它能够将电流只沿一个方向导通，而阻止沿相反方向的电流流动。

这使得二极管在电子电路中能够起到整流和稳压的作用。

二、电子元器件的特性每种电子元器件都有其独特的特性，了解这些特性对于正确应用和选择电子元器件非常重要。

1. 电阻的特性：电阻是电子电路中常用的被动元器件，它的特性主要包括电阻值、功率和温度系数。

电阻值是电阻元件阻碍电流通过的程度，通常用欧姆（Ω）表示。

功率则表示电阻元件所能承受的最大功率。

温度系数则表示电阻元件阻值随温度变化的情况。

2. 电容的特性：电容主要有电容值和电压系数两个特性。

电容值表示电容元件可以储存的电荷量，通常以法拉（F）为单位。

电压系数则表示电容元件的电容值随电压变化的情况。

3. 电感的特性：电感包括电感值和质量因数两个特性。

电感值表示电感元件储存磁能的程度，通常以亨利（H）为单位。

质量因数则表示电感元件耗能的情况。

4. 二极管的特性：二极管有导通和截止两种状态，其特性关键在于正向导通电压和反向耐压。

正向导通电压是指二极管开始导通的电压，反向耐压则是指二极管能够承受的最大反向电压。

电子元器件基础知识培训1. 什么是电子元器件电子元器件是指用于电子设备中的各种组成部分，通常是用于控制电流和电压的硬件。

电子元器件通常由半导体材料，金属导体和绝缘材料制成。

它们是电子设备的基本构造单元，用于构建各种电子产品。

电子元器件可以分为被动元器件和主动元器件两大类。

被动元器件是指那些不需要外部电源来工作的元器件，例如电阻器、电容器和电感器。

主动元器件是指那些需要外部电源才能正常工作的元器件，例如晶体管、二极管和集成电路。

2. 常见的电子元器件2.1 电阻器电阻器是一种用于控制电流流过的元件。

它的主要作用是限制电流的大小，降低电路中的电压。

电阻器通常由导电材料制成，例如金属或碳。

常见的电阻器有固定电阻器和可变电阻器。

固定电阻器的电阻值固定不变，而可变电阻器可以通过调节电阻器的阻值来控制电流的大小。

2.2 电容器电容器是一种用于存储电荷的元件。

它由两个导电板和夹层介质组成。

当在电容器的两个导电板之间施加电压时，电荷会在导电板上积累。

电容器的容量决定了它可以存储的电荷量的大小。

电容器可以用于平滑电压、储存能量和滤波等应用。

2.3 电感器电感器是一种用于储存电能的元件。

它由一个绕组和一个磁性材料构成。

当通过电感器的绕组施加电流时，会产生一个磁场。

当电流停止流动时，磁场会崩溃产生一个反向的电动势，阻碍电流的变化。

电感器常用于储存能量、滤波和信号传输等应用。

2.4 二极管二极管是一种具有单向导电性的元件。

它有正向和反向两个工作状态。

在正向工作状态下，电流可以流过二极管；在反向工作状态下，电流无法流过二极管。

二极管常用于整流和信号检测等应用。

2.5 晶体管晶体管是一种用于放大和切换电信号的元件。

它可以放大微小的电信号，将其变成更大的电信号输出。

晶体管通常分为三个层面，即发射极、基极和集电极。

通过对基极施加信号，可以控制晶体管的工作状态。

晶体管常用于放大器、开关和逻辑电路等应用。

3. 电子元器件的分类根据功能和使用范围，电子元器件可以进一步分为几类： - 功率元器件：用于处理较大电流和高电压的元器件，例如功率放大器、功率开关等。

电子元器件培训资料电子元器件是现代电子技术的基础，对于从事电子行业的人来说，掌握电子元器件的基本知识和应用是非常重要的。

本文将就电子元器件的基本概念、分类、特性以及常见的应用进行介绍。

希望对初学者有所帮助。

一、电子元器件的概念和分类电子元器件是指用于电子设备中以控制电流、电压和能量传输的各种物理电气器件。

根据其形状、功能和应用特点，电子元器件可以分为被动元器件和主动元器件两大类。

被动元器件是指在电路中不具备放大功能的元器件，主要用于传输和实现电路中的电流、电压和能量的转换，主要包括电阻器、电容器、电感器、变压器等。

主动元器件是指具有放大、开关、振荡等功能的元器件，主要用于控制电路的电流、电压或能量，主要包括二极管、三极管、场效应管、集成电路等。

二、电子元器件的特性1. 电阻器：电阻器是用来控制电流流动的元器件，其主要特性是阻值和功率。

电阻器的阻值是指阻碍电流通行的程度，单位为欧姆（Ω）。

电阻器的功率是指电阻器所能耗散的能量，单位为瓦特（W）。

2. 电容器：电容器是用来储存电荷能量的元器件，其主要特性是电容值和工作电压。

电容器的电容值是指其储存电荷能量的能力，单位为法拉（F）。

工作电压是指电容器所能承受的最大电压值，单位为伏特（V）。

3. 电感器：电感器是用来储存磁场能量的元器件，其主要特性是电感值和工作电流。

电感器的电感值是指其储存磁场能量的能力，单位为亨利（H）。

工作电流是指电感器所能承受的最大电流值，单位为安培（A）。

4. 变压器：变压器是用来改变交流电压大小的元器件，其主要特性是变比。

变比是指变压器的输入电压与输出电压之间的比值。

5. 二极管：二极管是一种具有单向导电性的元器件，主要用于将交流电转换为直流电。

二极管的主要特性是正向压降和反向击穿电压。

正向压降是指二极管在正向导通时的电压降，单位为伏特（V）；反向击穿电压是指二极管在反向施加电压时会发生击穿的最小电压值。

6. 三极管：三极管是一种具有放大作用的元器件，主要用于放大电流和控制电流流动。

电子元器件培训资料电子元器件是现代电子设备的核心组成部分，对于从事电子行业的人员而言，了解电子元器件的基本原理、特性和使用方法是必不可少的。

本文将为大家介绍一些电子元器件的基础知识和培训资料。

一、电阻器电阻器是一种用于控制电流的元器件，它的主要作用是限制电流的流动。

在电子电路中，电阻器经常用来调整电路的电压和电流，起到稳定电路工作状态的作用。

电阻器的参数有阻值、功率、容差等，不同的应用需求会选择不同参数的电阻器。

二、电容器电容器是一种存储电荷的元器件，它的主要作用是储存和释放电能。

在电子电路中，电容器常被用来平滑和滤波电流，起到稳定电路工作状态的作用。

电容器的参数有容量、工作电压、极性等，选择合适的电容器能够有效改善电路的性能。

三、电感器电感器是一种储存磁能的元器件，它的主要作用是储存和释放磁能。

在电子电路中，电感器常被用来限制和改变电流的变化率，起到稳定电路工作状态的作用。

电感器的参数有电感值、工作电流、品质因数等，合理选择电感器可以提高电路的效率和稳定性。

四、二极管二极管是一种具有单向导电性的元器件，它的主要作用是将交流信号转换为直流信号。

在电子电路中，二极管常被用作整流器、发光器件、保护器件等。

二极管有很多种类，如普通二极管、肖特基二极管、Zener二极管等，每种二极管都有特定的应用场景和工作特性。

五、三极管三极管是一种具有放大和开关功能的元器件，它的主要作用是放大电流和控制电流流动。

在电子电路中，三极管常被用作放大器、开关和信号调节器等。

三极管分为NPN型和PNP型，它们的电流流动方向和工作原理有所差异，选用合适的三极管可以满足不同的电路需求。

六、集成电路集成电路是将许多电子元器件集成在一起的元器件，它的主要特点是体积小、功耗低、功能复杂。

在现代电子设备中，集成电路已经成为主流，应用广泛。

根据集成电路的设计和功能不同，可以分为模拟集成电路、数字集成电路和混合集成电路。

七、传感器传感器是一种将感知信息转换为电信号的元器件，它的主要作用是采集和转换各种物理量。
