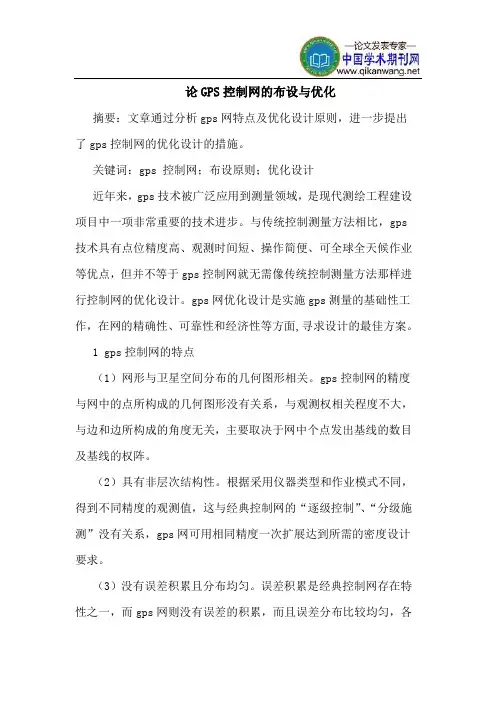

论GPS控制网布设优化
论GPS控制网的布设与优化摘要：文章通过分析gps网特点及优化设计原则，进一步提出了gps控制网的优化设计的措施。
关键词：gps 控制网；布设原则；优化设计近年来，gps技术被广泛应用到测量领域，是现代测绘工程建设项目中一项非常重要的技术进步。
与传统控制测量方法相比，gps 技术具有点位精度高、观测时间短、操作简便、可全球全天候作业等优点，但并不等于gps控制网就无需像传统控制测量方法那样进行控制网的优化设计。
gps网优化设计是实施gps测量的基础性工作，在网的精确性、可靠性和经济性等方面,寻求设计的最佳方案。
1 gps控制网的特点（1）网形与卫星空间分布的几何图形相关。
gps控制网的精度与网中的点所构成的几何图形没有关系，与观测权相关程度不大，与边和边所构成的角度无关，主要取决于网中个点发出基线的数目及基线的权阵。
（2）具有非层次结构性。
根据采用仪器类型和作业模式不同，得到不同精度的观测值，这与经典控制网的“逐级控制”、“分级施测”没有关系，gps网可用相同精度一次扩展达到所需的密度设计要求。
（3）没有误差积累且分布均匀。
误差积累是经典控制网存在特性之一，而gps网则没有误差的积累，而且误差分布比较均匀，各边的方位和边长的相对精度基本是相同的。
（4）简单易行的必要基准条件。
gps网的观测数据(基线向量)中包含了尺度和方位信息，理论上只需要一个已知点的坐标即可确定gps网的平移。
2 gps 控制网布设应坚持的原则2.1 效率优先原则在进行gps网的设计时，应采用效率指标来衡量设计方案的效率，以及在采用布网方案作业中所需要的时间、消耗等问题。
2.2 高精度性原则gps控制网的高精度性是工程测量的基石，也是其最明显的优势之一。
在布设时，要做到高精度性原则：先确定gps网的网形，再根据gps网的网形，得到gps网的设计矩阵b，从而得到gps网的协因数阵q=(btpb)，由此做到gps 控制网的高精度性原则。
工程测量工程控制网方案设计中
工程测量工程控制网方案设计中一、工程测量工程控制网方案设计的背景在现代的工程建设中，工程测量是不可或缺的一个环节，它直接关系到工程质量和安全。
而工程控制网方案设计则是为了确保工程测量的准确性和可靠性。
一般来说，工程测量的准确性取决于测量仪器的精度和测量过程中的控制措施，而工程控制网方案设计则是为了对测量过程中的控制措施进行规范和合理设计。
二、工程测量工程控制网方案设计的原则1、精确性原则：工程测量工程控制网方案设计要保证测量结果的准确性，以便后续施工工序的进行。
2、稳定性原则：工程测量工程控制网方案设计要保证控制点的稳定性，即使在风雨的情况下，也要确保控制点不会发生变化。
3、易操作性原则：工程测量工程控制网方案设计要保证操作的便捷性，降低人为的失误和疏忽。
4、经济性原则：工程测量工程控制网方案设计要保证成本的合理性，不能因为控制点的增加而增加项目的成本。
三、测量基准的确定测量基准是工程测量的基础，直接关系到测量结果的准确性。
测量基准的确定需要充分考虑项目的地理环境、建筑设计要求和工程量的测算要求。
一般来说，可以按照以下步骤确定测量基准：1、确定测量的高程基准，一般采用国家统一的高程基准点进行测量。
2、确定测量的水平基准，一般采用项目所在地的地理坐标进行测量。
3、确定测量的垂直基准，一般采用项目中心线的垂直中心点进行测量。
4、确定测量的控制点，一般选择在工程项目的边界和主要建筑物的角点进行设置。
四、工程测量工程控制网的具体设计1、控制点的设置控制点是工程测量工程控制网的核心，它直接关系到测量结果的准确性。
一般来说，控制点的设置要充分考虑工程项目的地理环境、建筑设计要求和工程量的测算要求。
2、控制网的布设控制网是由一系列控制点组成的网格结构，它可以有效地对测量过程中的控制措施进行规范和合理设计。
一般来说，控制网的布设要保证网格的均匀性和稳定性，以便后续施工工序的进行。
3、测量仪器的选择测量仪器是工程测量的重要工具，它直接关系到测量结果的准确性和可靠性。
控制网优化设计的若干探讨
控制网优化设计的若干探讨测量工作的优化问题研究始于1868 年德国，但在此后相当长的一段时间内，由于受到计算工具的限制等原因，这一问题没有得到进一步研究，直到20 世纪60 年代，随着最优化理论与方法的发展和子计算机的应用，测量控制网的优化设计问题，才得到国内外广大测绘工作者的关注。
近30年来，由于科学技术发展的需要，实践中许多最优化问题已无法用古典方法来解决，因此，许多新的最优化技术应运而生，为解决各种优化设计问题提供了有效的方法。
目前最优化设计己普遍应用于国民经济的各个领域，如生产管理、运输调度、服务系统、信息系统等等。
1控制网的布设原则（1）分级布网、逐级控制对于工程测量控制网，通常先布设精度要求最高的首级控制网，随后根据测图需要，测区面积的大小再加密若干级较低精度的控制网。
用于工程建筑物放样的专用控制网，往往分二级布设。
第一级作总体控制，第二级直接为建筑物放样而布设；用于变形观测或其它专门用途的控制网，通常无须分级。
（2）要有足够的精度以工程测量控制网为例，一般要求最低一级控制网（四等网）的点位中误差能满足大比例尺1：500的测图要求。
按图上0.lmm的绘制精度计算，这相当于地面上的点位精度为0.1×500=5（cm）。
对于国家控制网而言，尽管观测精度很高，但由于边长比工程测量控制网长得多，待定点与起始点相距较远，因而点位中误差远大于工程测量控制网。
（3）要有足够的密度不论是工程测量控制网或专用控制网，都要求在测区内有足够多的控制点。
如前所述，控制点的密度通常是用边长来表示的。
《城市测量规范》中对于城市三角网平均边长的规定列于表2.1中。
2布设方案现以《城市测量规范》为例，将其中三角网的主要技术要求列于表2-3，电磁波测距导线的主要技术要求列于表2-1。
从这些表中可以看出，工程测量三角网具有如下的特点：①各等级三角网平均边长较相应等级的国家网边长显著地缩短；②三角网的等级较多；③各等级控制网均可作为测区的首级控制。

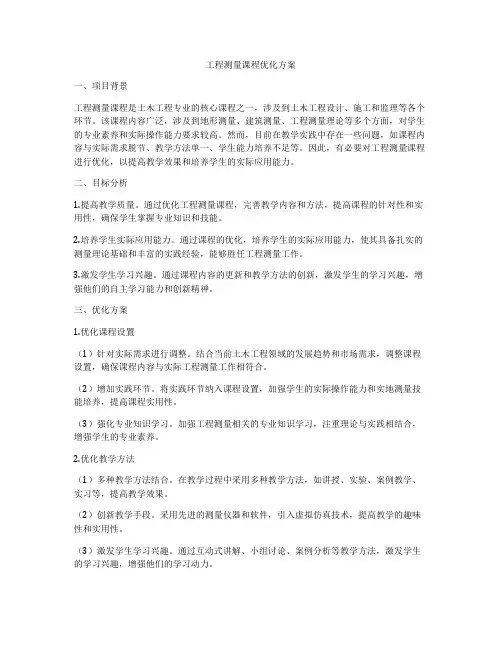

工程测量课程优化方案
工程测量课程优化方案一、项目背景工程测量课程是土木工程专业的核心课程之一，涉及到土木工程设计、施工和监理等各个环节。
该课程内容广泛，涉及到地形测量、建筑测量、工程测量理论等多个方面，对学生的专业素养和实际操作能力要求较高。
然而，目前在教学实践中存在一些问题，如课程内容与实际需求脱节、教学方法单一、学生能力培养不足等。
因此，有必要对工程测量课程进行优化，以提高教学效果和培养学生的实际应用能力。
二、目标分析1.提高教学质量。
通过优化工程测量课程，完善教学内容和方法，提高课程的针对性和实用性，确保学生掌握专业知识和技能。
2.培养学生实际应用能力。
通过课程的优化，培养学生的实际应用能力，使其具备扎实的测量理论基础和丰富的实践经验，能够胜任工程测量工作。
3.激发学生学习兴趣。
通过课程内容的更新和教学方法的创新，激发学生的学习兴趣，增强他们的自主学习能力和创新精神。
三、优化方案1.优化课程设置（1）针对实际需求进行调整。
结合当前土木工程领域的发展趋势和市场需求，调整课程设置，确保课程内容与实际工程测量工作相符合。
（2）增加实践环节。
将实践环节纳入课程设置，加强学生的实际操作能力和实地测量技能培养，提高课程实用性。
（3）强化专业知识学习。
加强工程测量相关的专业知识学习，注重理论与实践相结合，增强学生的专业素养。
2.优化教学方法（1）多种教学方法结合。
在教学过程中采用多种教学方法，如讲授、实验、案例教学、实习等，提高教学效果。
（2）创新教学手段。
采用先进的测量仪器和软件，引入虚拟仿真技术，提高教学的趣味性和实用性。
（3）激发学生学习兴趣。
通过互动式讲解、小组讨论、案例分析等教学方法，激发学生的学习兴趣，增强他们的学习动力。
3.提高教学质量（1）加强师资队伍建设。
提高教师的教学水平和业务能力，确保教学质量。
（2）完善教学资源。
更新教材、课件和实验设备，提高教学资源的质量和数量，为教学提供更好的条件。
（3）加强考核与评价。
工程控制网优化设计方案
工程控制网优化设计方案一、引言随着现代社会的发展，大部分工程项目都会使用到工程控制网。
工程控制网是一个用于地形测量和工程建筑的重要基础设施，在土木工程、建筑工程、水利工程和交通工程等领域都有着广泛的应用。
因此，如何优化工程控制网设计是一个重要的课题。
通过对工程控制网进行优化设计，可以提高工程测量的精度和效率，减少测量成本，为工程施工提供更好的保障，达到经济和社会效益。
本文将介绍工程控制网的基本概念和作用，分析工程控制网优化设计的必要性，然后提出一种基于GPS和GIS技术的工程控制网优化设计方案，并对其进行深入探讨。
二、工程控制网的基本概念和作用工程控制网是用于工程测量和建筑的一种基础设施，由一系列控制点构成，主要用于测量和定位工程项目的各个部分。
在工程测量中，控制网可以提供精确的水平和垂直控制，以确保工程施工的精度和准确度。
同时，工程控制网也是测绘和地理信息系统的基础设施，用于地图制图、地形测量、环境监测等方面。
三、工程控制网优化设计的必要性随着科学技术的发展和工程项目的复杂化，对工程控制网的精度和稳定性要求也越来越高。
然而，传统的工程控制网设计存在一些问题，如控制点过于密集、控制点分布不均匀、控制点传递效率低等。
这些问题导致工程测量成本高、效率低，无法满足现代工程项目的需求。
因此，需要对工程控制网进行优化设计，提高其精度和效率，降低测量成本。
目前，基于GPS和GIS技术的工程控制网优化设计方案已经成为一个研究热点。
四、基于GPS和GIS技术的工程控制网优化设计方案GPS（全球定位系统）和GIS（地理信息系统）是两种现代化的测量技术，它们广泛应用于地理空间数据收集、处理和分析，具有较高的精度和效率。
基于GPS和GIS技术的工程控制网优化设计方案主要包括以下几个方面：1. 控制点选取和布设在工程控制网的优化设计中，首先需要进行控制点的选取和布设。
传统的控制点布设是靠人工判断和摸索，容易出现偏差和误差。

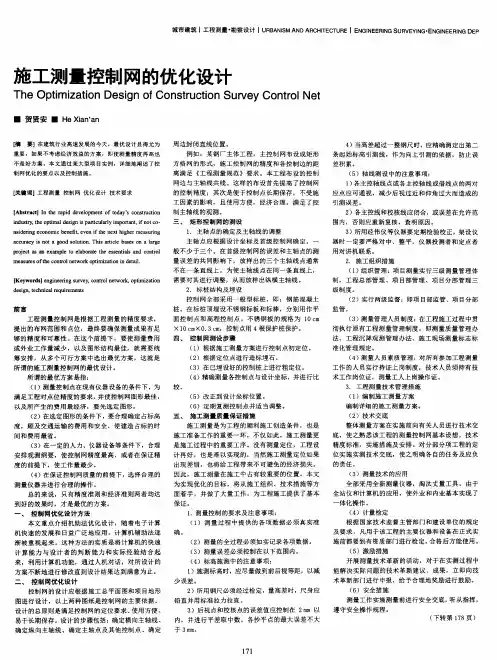

浅谈施工控制网的优化设计
浅谈施工控制网的优化设计摘要：在工程施工阶段,施工控制网能有效保证各建筑物轴线之间的相对关系、相对稳定及相对精度,对工程的定线放样起控制作用，因此施工控制网的精度显得异常重要。
为使施工控制网的作用发挥到最大，施工控制网的优化设计尤为重要，它能为工程建设节约成本，提高效率。
因此通过运用合理技术手段更加完善的优化施工控制网成为我们共同努力的目标。
关键词：施工控制网、精度、设计、优化、跟据作业的过程，通常将施工控制网的优化设计划分为四个阶段，即：零类设计，一类设计、二类设计和三类设计。
零类设计是控制网参考系或基准的设计问题，它包括数据处理的方法和坐标系的选择，不同用途的控制网选择不同的数据处理方法。
由于施工控制网要考虑相对点位的精度问题，因此零类设计通常采用传统的习惯做法。
一类设计是控制网的网形设计问题，是在预定测量精度的前提下，确定最佳的点位概略坐标和联系方式控制点的设计位置，主要受施工放样的需要及地形和设备条件的制约，有些因素目前还很难用数学的方式表示。
而控制网的图形(即控制点之间的联系方式)对网的图形强度影响较大，它是一类设计的主要研究内容。
二类设计是控制网在图形固定的前提下，寻求最佳的精度配置，它是控制网优化设计的热点问题。
三类设计则是对已有控制网的改善，它一般要包含零类、一类和二类设计。
施工控制网优化设计的作用，是使所求解的控制网的图形和观测纲要在高精度、高可靠性及低成本意义上为最优。
针对施工控制网设计的特点，求出图形和观测纲要同时满足预先规定的优化设计指标。
一、优化设计指标控制网的优化设计指标包括精度、可靠性和经济费用指标。
精度指标一般通过精度约束函数来满足。
可靠性分为内部可靠性和外部可靠性，常用的指标有：观测量的多余观测分量、可发现粗差的下界值、外部可靠性尺度等。
控制网最终的优化结果，是各个阶段优化设计的总和。
因此，在各个阶段的优化设计上不必强求同时满足精度、可靠性和费用指标，而最后的优化设计结果中达到这三项指标便可。
施工测量控制网的优化设计
Ｉ Ｋｅ ｙ ｗｏ ｒ ｄ ｓ 】ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｒ ｉ ｎ ｇ ｓ ｕ ｒ ｖ ｅ ｙ ， ｃ ｏ ｎ ｔ ｒ ｏ ｌ ｎ ｅ ｔ ｗｏ ｒ ｋ ， ｏ ｐ ｔ ｉ ｍｉ ｚ ａ ｔ ｉ ｏ ｎ
ｄ ｅ ｓ ｉ ｇ ｎ ， ｔ ｅ ｃ ｈ ｎ ｉ ｃ ａ ｌ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ
三 、 矩 形控 制 网 的 测 设 １ ． 主 轴 点 的 确 定 及 主 轴 线 的 调 整 主轴 点 应 根 据 设 计 坐 标 及 首 级 控 制 网确 定 ， 一
（ ５ ）轴线测设 中的注意事项 ： １ ） 各主控轴线 点或各主控轴 线或借线点的两对 应点应可通视 ，减 少后视过近和仰角过大 而造成的
要】在建筑行业 高速发展的今天 ，最 优设计显得尤 为
周 边 封 闭 直 线位 置 。 例 如 ，某 钢 厂 主 体 工 程 ， 主 控 制 网布 设 成 矩 形
４ ）当 高 差 超 过 一 整 钢 尺 时 ，应 精 确 测 定 出第 二 条 起 始 标 高 引测 线 ， 作 为 向上 引测 的 依据 ， 防 止 误
２ ）各主控线和校核线应闭合，或误差在允许范 围内，否则应重新复核 ，查 明原因 。 ３ ）所用经伟 仪等仪器要定期检验校正 ，架设仪 器时一定要严格对 中、整平 ，仪器投测者 和定点者 用对讲机联系。
２ ． 施 工 组 织 措 施 （ １ ）组 织 管 理 ：项 目测 量 实 行 三 级 测 量 管 理 体 制 ， 工 程 总 部 管 理 、 项 目部 管 理 、项 目分 部 管 理 三 级制度。 （ ２ ）实 行 两 级 监 督 ：即项 目部监 管 、项 目分 部
引测误差。
【 关键 词】工程测量 控制 网 优化设计 技术要求

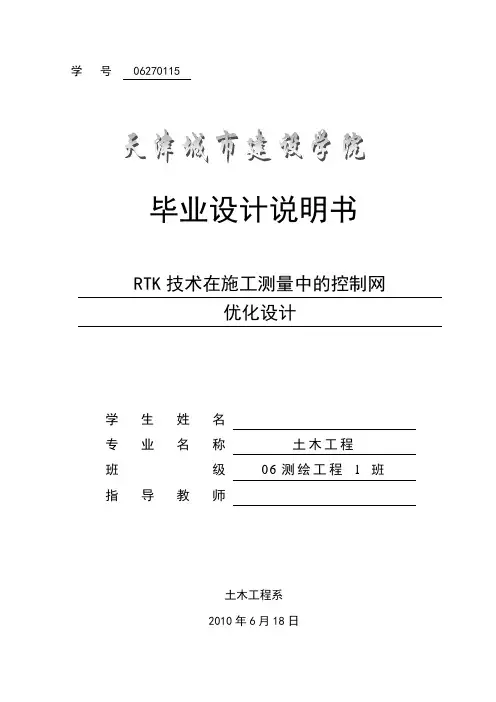

测绘毕业设计--rtk技术在施工测量中的控制网优化设计[管理资料]
学号06270115毕业设计说明书RTK技术在施工测量中的控制网优化设计学生姓名专业名称土木工程班级06测绘工程 1 班指导教师土木工程系2010年6月18日RTK技术在施工测量中的控制网优化设计Construction technology in the measurement of the GPS-RTK control network optimizationdesign摘要本次设计的题目RTK技术在施工测量中的控制网优化设计。
近年来由于GPS系统进一步稳定和完善,计算机技术和其他相应学科的迅猛发展,GPS技术也随之愈来愈稳定成熟,该项技术优点日益凸现,其在测绘精度、速度和经济效益方面都大大优于目前的常规测量技术手段,已成为工程测量的主要方法。
对于级别高的控制测量由相对静态定位技术完成，应用RTK技术进行实时定位可达到厘米级的精度,很多生产单位已把RTK技术作为低等级测量的主要手段。
在具体的实践生产过程中,由于受传统控制思路,以及现行规范不匹配的影响,相应资料较少,导致基于RTK的GPS控制网效益还没有达到最优化。
控制网的优化设计是实施测量的基础性工作，它是在网的精确性、可靠性和经济性方面,寻求控制网设计的最佳方案。
以实际设计效率高而且耗费少为原则。
在能保证实测网质量要求的前提下以最经济为原则，这就要合理地确定重复设站率以及具体地分配网点上的重复设站次数，找出针对不同工程提出最适合工程的控制网优化方案。
关键词：RTK;控制网；优化设计；数据处理；控制测量；ABSTRACTThe design of the subject construction technology in the measurement of the gps-rtk control network optimization design.In recent years, due to stabilize and improve the GPS system, computer technology and other related disciplines, GPS technology rapid development of more mature, stable and the technical advantages, the protruding in surveying and mapping accuracy, speed and economic benefit are much better than the conventional measure current technology, has become a major method of engineering surveying. For high level of control measure relative static positioning technology, application of RTK technology real-time positioning accuracy can reach the cm-level, many production unit has put RTK technology as the main means of low level measurements. In practical production process, because of traditional ideas, as well as the control of the match, not less, cause corresponding data based on the GPS control network RTK benefit haven't reach optimization. Control network optimization design is the basic work for the implementation of measurement, it is the accuracy and reliability in the nets and economy, seeking the best scheme design of control network. Based on the actual design efficiency and cost less for the principle. In can guarantee the quality requirements of the actual network with the premise for the principle, the economic and reasonable repetition rate and specifically located on the distribution network, find out The Times repeated set up for different project put forward the suitable for engineering of control network optimization scheme.Key words：RTK;Control net；Optimization design；The data processing；Control measure；目录第 1 章绪论 ...................................................... - 0 - ................................................................ - 0 - ............................................................ - 0 - ............................................................ - 1 - ............................................................ - 3 - ................................................................ - 4 - 第 2 章控制网优化设计概述 ........................................ - 5 - ................................................................ - 5 - RTK的控制网布设优化 ........................................... - 6 - 第 3 章全球定位系统与控制网的技术设计 ............................ - 9 - ................................................................ - 9 - ............................................................ - 9 - ........................................................... - 12 - ........................................................... - 15 - GPS测量数据处理........................................... - 16 - GPS的应用................................................. - 18 - 工程控制网的测设.............................................. - 20 - ........................................................... - 20 -控制网布设形式 ............................................ - 20 - ........................................................... - 24 - ........................................................... - 25 - 、选点与埋石 ............................................... - 28 - ............................................................... - 30 - ........................................................... - 30 - ........................................................... - 31 - ............................................................... - 37 - ........................................................... - 37 -具体案例分析 .............................................. - 39 - ........................................................... - 53 - 第 4 章设计方案在工程实例中的应用 ............................... - 56 - 任务来源及工作量.............................................. - 56 - 测区概况...................................................... - 57 - 布网方案...................................................... - 58 - 技术设计的依据与基准设计 .................................. - 58 -方案设计的技术分析 ........................................ - 59 - GPS网的设计及施测方法..................................... - 59 -方案比较 .................................................. - 63 -所选方案的精度分析 ........................................ - 65 - 选点与埋标.................................................... - 67 - 选点 ...................................................... - 67 -标志埋设 ................................................. - 68 - 外业观测...................................................... - 69 -外业作业原则 .............................................. - 69 -观测时段的选择 ............................................ - 69 -外业作业方案 .............................................. - 71 -观测工作的主要技术指标 .................................... - 73 - 数据处理...................................................... - 73 - 粗加工 .................................................... - 73 -数据预处理 ................................................ - 74 - 结束语........................................................ - 76 - 第 5 章结论与展望 ............................................... - 77 - 总结.......................................................... - 77 - 进一步需要研究的工作.......................................... - 77 - 致谢 ........................................................... - 0 - 参考文献 ........................................................... - 1 - 附录 ........................................................... - 3 - 外文资料及译文 ..................................................... - 6 - 毕业设计任务书 .............................................. - 22 - 设计（研究）进度计划表 ............................................ - 25 -第 1 章绪论全球定位系统（Global Positioning System，简称GPS），又称全球卫星定位系统，是一个中距离圆型轨道卫星导航系统。
gps工程控制网的优化设计
.192-|工程设计I Engineering Design(2019年第21期〕GPS工程控制网的优化设计孔祥豪(苏交科集团股份有限公司，江苏南京210019)摘要：GPS测量技术手段精度较高、效率较高，具有一定的灵活性，其应用范围越来越广泛。
分析GPS X程控制网的基础原理以及各项关键因素，综合实际状况根据规定要求，进行GPS工程控制网的优化设计，可以为GPS工程控制网的优化工作提供参考与支持。
基于此，文章主要对GPS X程控制网的优化设计进行了简单的分析，研究了GPS控制网定位原理与种类，分析了GPS相对定位的误差源分析，重点探究了GPSX程控制网的优化设计的方式与手段。
关键词：GPS工程控制网；优化设计；精度中图分类号：S127文献标志码：A文章编号：2096-2789(2019)21-0192-021GPS控制网定位原理与种类根据己知点、仪器架设位置、未知点的参数，可以将其分为前方、侧方以及后方交会三种结构类型。
GPS 定位原理是通过几何以及物理的基础性原理，通过空间运行的卫星与地面点距离交会地面测量其未知位置。
GPS定位测试种类繁多，根据基本观测量的不同可以将其分为伪距测量以及载波相位测量两种形式：根据参考点位置的不同可以分为绝对定位以及相对定位两种方式；根据定位结果获得的时效可以分为定时定位以及事后定位两种；根据接收机在测量作业中的状态可以将其分为静态定位以及动态定位两种形式。
现阶段高精度的GPS静态定位主要通过相对定位的方式分析，将在相位作为主要的观测量，其基本的组合方式可以分为单差、双差以及三差几种形式，差分的结果与计算的量之间有着密切的关系。
通过差分形式观测可以有效降低存在的系统误差，达到控制平差计算中未知数数量的目的。
通过GPS定位，基于GPS卫星以及用户接收机天线距离作为基本的观测量，根据对已知卫星瞬间坐标确定分析用户接收机对应的点位参数，进行测量分析。
2GPS相对定位的误差源GPS测量中会受到多种误差的综合性干扰因素的影响，降低GPS定位的精准性。
工程测量方案控制网的建立
工程测量方案控制网的建立一、背景介绍工程测量中的控制网是用来确定测量点的坐标位置和方向的基准网络。
它是为了准确测量和定位工程地形和建筑物而建立的。
在建立控制网的过程中，需要考虑周围环境的地形、地质、气候等因素，以及使用的仪器和测量方法等。
本文将介绍建立控制网的工程测量方案。
二、目的建立控制网的目的是为了提供一个准确的基准框架，使测量员能够准确地测量位置和方向。
控制网中的点可以作为测量的基准点，用来确定其他点的坐标位置。
通过建立控制网，可以保证工程测量的准确性和可靠性。
三、测量点的选择在建立控制网之前，需要选择适当的测量点。
测量点的选择应考虑到地形和地质条件、气候条件、测量设备的精度和测量方法等因素。
一般来说，应选择在地势开阔、地形平坦、地质稳定、气候条件稳定的地区作为测量点。
此外，测量点应尽量避免有遮挡物的地方，以免影响测量结果的准确性。
四、网格布置方法在建立控制网时，需要采用适当的网格布置方法，以确保控制点的均匀分布和覆盖范围的合理性。
一般来说，网格布置应遵循以下原则：1. 均匀分布：控制点应均匀分布在测量区域内，以确保测量范围的覆盖和均匀性。
2. 方向性布置：控制点的布置应考虑到测量方向，以便测量员能够准确测量位置和方向。
3. 定位准确性：控制点的布置应考虑到测量设备的精度和测量方法，以确保测量结果的准确性和可靠性。
五、测量方法和仪器在建立控制网时，需要选择适当的测量方法和仪器。
一般来说，应使用高精度的全站仪、GPS定位系统和其它测量仪器进行测量。
在进行测量时，应严格遵循测量规范和操作规程，以确保测量的准确性和可靠性。
六、数据处理和分析在完成测量后，需要对测量数据进行处理和分析。
一般来说，应采用计算机软件对测量数据进行处理和分析，以确定测量点的坐标位置和方向。
在进行数据处理和分析时，应注意各种误差的补偿和校正，以确保测量结果的准确性和可靠性。
七、结论建立控制网是工程测量中的重要环节。
通过建立控制网，可以为工程测量提供一个准确的基准框架，保证测量的准确性和可靠性。
