接地系统培训课件

即通过接地中性点形成单相短路 1 。单相短路电流比线路的负荷电
流大得多，因此在系统发生单相短路时保护装置应动作与跳闸，切除短
路故障，使系统的其他部分恢复正常运行。
1.电力系统中性点运行方式
➢ 中性点直接接地系统单相短路后
中性点直接接地的系统发生单相接地时，其他两完好相的对地电压不会升
高，这与上述中性点非直接接地的系统不同。因此，凡中性点直接接地的系统
由于ሶ = 3.
= 30
（2）
即一相接地的电容电流为正常运行时每相对地电容电流的3
倍。
1.电力系统中性点运行方式
由于线路对地的电容C不好准确确定，因此0 和也难以根据
C来精确计算。通常采用下列经验公式来确定中性点不接地系统
的单相接地电容电流，即

+35

= ℎ
危险程度，这就必须采取安全措施。
3.接地保护与接零保护的区别
➢ 保护接地原理
保护接地就是把电气设
备的金属外壳用足够粗的金
属导线与大地可靠地连接起
现谐振过电压了。
1.电力系统中性点运行方式
➢ 中性点经消弧线圈接地注意事项：
在中性点经消弧线圈接地的三相系统中，与中性点不接地
的系统一样，允许发生单相接地故障时短时（一般规定为2h）
继续运行，但保护装置要及时发出接地报警信号。运行值班人
员应抓紧时间茶查找和处理故障；在暂时无法消除故障时，应
设法将负荷特别是重要负荷转移到备用线路上去。如果发生单
大于10A时），则应采用中性点经消弧线圈接地的运行方式；
我国110kV及以上的系统，则都采用中性点直接接地的运行方
式。
1.电力系统中性点运行方式

可视化自动接地系统演示幻灯片

宽*深*高
18
效果对比
接地方式接地点数量
远动遥控
4
人工方式
4
平均时间消耗明细（s）操作命令挂设地线拆除地线
35
110
55
1680
720
960
总计 200 3360
19
Thanks！
以客户为中心以满意为目标
20
和统计报表功能
10
可视化接地管理系统---主要功能
接地可视化
远程自动化
互锁保护
11
可视化接地管理系统---优先级 •远动操作 •本地电动 •本地手动
12
可视化接地管理系统---接地可视化
巡视窗远程视频监视
13
可视化接地管理系统---远程自动化
接地开关分/合闸状态当前工作模式系统工作状态信息
工作效率低——轨行区
检修工作大部分专业都需要挂拆地线操作,人工接地占总维护时间1/5以上。
工作强度高——地线作
业所需携带的工具多,重量大，地线挂设点相距较远，维护配合人员劳动强度非常大。
人力成本高——地线作
业人员为专业的供电人员，在配合其他专业作业时无法再参与本专业设备的维护检修作业，造成人力资源浪费。
DC 3000V 20KV 24KV 9.2KV
11KV
36mm
43mm DC 80kA，250ms 不大于100μΩ ≤3s ≤5A OV4 户内：IP4X,户外：IP65 不小于10000次 600mm*550mm*1200mm 落地或壁挂
备注
极间或极对地断口
极间或极对地断口
极间或极对地断口
独立操作
智能
➢ 接地过程可视化 ➢ 装置工作状态自诊断 ➢ 历史操作过程及状态信息还原

1、接地系统

电气系统
1
建筑供配电系统
2
建筑照明系统
3
防雷与接地系统
第三节
建筑防雷与接地
1 接地系统 3 安全用电
2 建筑防雷
基本概念
01
接地
在电气设备的任何部分与土壤间做良好的电气连接，称为接地。
02
接地体
直接与土壤接触的金属导体称为接地体或接地极。接地体可分为人工接地体和自然接地体。人工：专门的接地体；自然：已有的建筑物金属构件等。
接地体的安装
自然接地体
可作为自然接地体的物件包括与大地有可靠连接的建筑物的钢结构和钢筋、行车的钢轨、埋地的金属管道及埋地敷设的不少于2根的电缆金属外皮等。对于变配电所来说，可利用其建筑物钢筋混凝土基础作为自然接地体。
人工接地体
人工接地体有垂直埋设和水平埋设两种基本结构形式（左图）。人工接地体一般采用钢管、圆钢、角钢或扁钢等安装和埋入地下，但不应埋设在垃圾堆、炉渣和强烈腐蚀性土壤处。最常用的垂直接地体为直径50mm、长 2.5m的钢管，这是最为经济合理的。
07
跨步电压
人在散流场中走动时，两脚间出现的电位差称为跨步电压。
基本概念
08
A
工频接地电阻
工频接地电流流经接地装置所呈现出来的接地电阻称为工频接地电阻。
接地电阻
B
冲击接地电阻
冲击电流（如雷电流）流经接地装置所呈现出来的接地电阻称为冲击接地电阻。
接地电阻：指构成接地装置的各部分的电阻之和。
03
接地线
连接于电气设备接地部分与接地体间的金属导线称为接地线。
04接地装置接地体和接线组成的总体称为接地装置。基本概念
05

接地技术PPT课件

.
13
接地工程技术
TN-S、TN-C、TN-C-S、TT、IT
第一个字母表示电源接地点对地的关系：T表示直接接地，I表示不接地（包括所有带电部分与地隔离）或通过阻抗与大地相连。
第二个字母表示电气设备的外露导电部分（如DCS的机柜）与地的关系：T表示独立于电源接地点的直接接地，N表示直接与电源系统接地点或与该点引出导体相连接。
对应在工程中，不宜将控制柜的接地汇流排实行串联接地。
电路1
电路2
电路3
I1
R2
I2
I3
A
I2+I3 B
C R3
R1
I1+I2+I3
.
9
接地工程技术
2 ）并联接地和分类汇总
并联接地可以减少因地电流引起电路间的耦合。所以在有关接地的标准里，强调要 “分类汇总”。汇总点离和地的接入点愈近与好。
V1=I1RI+VA；
V2=I2R2+VA；
V3=I3R3+VA；
VA=（I1+I2+I3）R4。
如果R4代表接地电阻，因为是公共阻抗，为减小耦合，显然是愈小愈好。
电路1
电路2
电路3
R1
R2
R3
I1 A
I2
R3
R4
.
10
接地工程技术
1.5 工频接地电阻和冲击接地电阻---接地电阻的频率特性
由于流入地中的电流错综复杂，有工频电流，也有雷击时的脉冲电流，所以接地电阻按其用途一般有工频接地电阻和脉冲接地电阻之分。它们之间的换算关系为：
PEN
流，其所产生的压降呈现在电
气设备的外壳上，对敏感性的

《接地技术》PPT课件

精选课件ppt
29
三、免维护地线系统介绍
精选课件ppt
30
三、免维护地线系统介绍
▪ 熔接：免维护地线系统在施工过程中的地线连接高温熔接剂及熔接设备也是需要采用的关键设备之一，其放热熔接技术放热焊点不会随时间退化、变质、腐蚀，由于它是一种分子式熔接，导电性能好，经热熔连接的管件其连接部位的强度大于管材本身的强度。这种独特的热熔连接方式较其它机械连接方式成本低、速度快、操作简单、无需专业技术、安全可靠，施工过程中，无需用电或氧气，熔接设备体积小、重量轻、易携带，完全符合UL安全认证，因此特别适于直埋暗敷的安装场合，长期使用后连接外不会发生渗漏。
介质最小平均最大表层土壤肥土等50粘土100砂砾501000表层石灰石1004000页岩100砂石202000花岗岩玄武石等202162614二接地技术的相关问题介质最小平均最大分解的片麻岩50100淡水湖200200000自来水1050海水02海岸线村庄的平坦干燥沙地3005005000城市工业区100010000回填土灰渣盐水的废杂物2570粘土页岩肥沾肥土40200有不同砂砾比例的上述土壤101501000202162615二接地技术的相关问题介质最小平均最大有小量粘土或肥土的砂砾砂石花岗5001000100010滨海盐土江苏05内陆盐土新疆06黑土黑龙江10100紫色土四川25250黄棕壤江苏150红壤江西15200赤红壤广东30500砖红壤广东10300202162616二接地技术的相关问题水分含量对土壤电阻率的影响水分含重量百分数电阻率m水分含重量百分数电阻率m表层土砂壤土表层土砂壤土1000010000002525001500165043010530185151701052012063306442202162617二接地技术的相关问题温度对大地电阻率的影响温度电阻率m温度电阻率m207210993005790153300202162618二接地技术的相关问题a湿度b温度c附加盐分102040601015土壤电阻率随温度湿度和含盐量变化的典型曲线10203020202162619二接地技术的相关问题接地棒材质

《接地的基本原理》课件

1
电阻测量原理
通常使用简易电桥法来测量接地电阻，
电流切换测量方法
2
计算公式多种多样，在电气设备运行之前要检验接地状态。
利用电容分压器来实现电流与电压之
间的切换测量，以保证有一个平稳的
电平。
3
多点电法测量方法
通过改变测量电极的数量和位置，使测量精度更加准确，常用于接地场地情况比较复杂的场合。
电气设备的接地要求
集中接地原则
大型设备接地体采用集中接地，深埋立管采用独立电缆接地。
接地系统连接要求
接地电缆与接地极黄-绿色线或银白色线连接，自耦接地需要安装中性点接地开关。
接地体布设要求
接地体应尽量设在同一访问道路上，与交流感应电压达到相同的电势上，并避开外部电磁场干扰。
接地电流及其影响
1
影响
接地导致的电流对于电气设备而言是一种损失，可以产生电解腐蚀现象，对金属设备表面产生损伤。
2
防范
提高电阻、使用隔离绝缘、选择优良接地材料、注意深埋距离、防止空间磁场对接地电流产生干扰等都是有效措施。
3
应对
对于接地电流过大的情况，可以使用增大接地电阻、改变接地方式、将有电源设备分开接地来解决问题。
接地故障的处理方法
处理流程
确定故障发生位置，分析故障类型，寻找规律，对原因进行判断，制定处理方案，最后进行实施。
背景
随着电气设备的发展，接地保护的概念也日益重要，越来越需要保证接地的灵敏度和可靠性。
接地方式与类型
1 接地方式
直接接地、间接接地、自耦接地、并联接地、被接地中性点接地。
2Байду номын сангаас接地类型
3 接地对象

接地系统PPT

。电源端有一点直接接地，电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
图5 IT系统

3.IT系统 IT系统如图5所示。电源端的带电部分不接地或有一点通过阻抗接地，电气装置的外露可导电部分直接接地。
五、常用接地电阻要求
图2 TN-S系统
4、TN-S系统
TN-S系统如图2所示。这种系统的N线和PE线是分开的，所有设备的外露可导电部分均与公共PE 线相连。这种系统的特点是公共PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他用电设备产生电磁干扰。此外，由于其N线与PE 线分开，因此其N线即使断线也不影响接在PE线上的用电设备，提高了防间接触电的安全性。所以，这种系统多用于环境条件较差、对安全可靠性要求高及用电设备对电磁干扰要求较严的场所。
二、接地系统基本概念
1、低压接地系统分类主要有以下几种：IT、TT、TN（包括TN-C、TN-S、 TN-C-S）系统。 2、建筑工程供电使用的基本供电系统有三相三线制、三相四线制等，但这些名词术语内涵不是十分严格。国际电工委员会（ IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。其中 TN 系统又分为 TN-C 、 TN-S 、 TN-C-S 系统。下面内容就是对各种供电系统做一个扼要的介绍。 ①第一个字母表示电源端与地的关系： T------电源端有一点直接接地； I------电源端所有带电部分不接地或有一点通过高电阻接地； ②第二个字母表示电气装置的外露可导电部分与地的关系： T------表示电气装置的外露可导电部分直接接地，此接地点独立于电源的接地点； N------电气装置的外露可导电部分于电源接地点有直接电气连接。 ③横线后的字母用来表示中性导体与保护导体的组合情况： S------中性导体和保护导体是分开的； C------中性导体和保护导体是合一的； C-S----一部分的中性导体和保护导体是合一的。

可视化自动接地系统ppt课件

执行机构锁定/动作
高压带电闭锁
实时监测接触网电压，网压超过预设阈值，装置不远程/本地控制设置电磁锁，高压舱带电，装置门自动闭锁
验电闭锁
装置合闸操作前，先完成验电指令，确认网压符合预设阈值后，才能执行合闸操作
可视化接地管理系统---拓扑
三级
OCC控制中心
DCC
中心监控
二级
站级监控
一级
装置监控
传统接地方式概述---业务流程
按《接地操作规范》准备材料及工具
接到验电接地指令后验电
确认无电后接地操作
完成作业、拆除接地线
清理作业现场
消点
传统接地方式概述---弊端
办理准许作业手续
1min
个人安全防护准备前往作业区域
1min 3min
维护作业天窗时间:1:00~5:00
一般不超过:4h
和统计报表功能
可视化接地管理系统---主要功能
接地可视化
远程自动化
互锁保护
可视化接地管理系统---优先级
•远动操作 •本地电动 •本地手动
可视化接地管理系统---接地可视化
巡视窗远程视频监视
可视化接地管理系统---远程自动化
遥接地开关分/合闸状态信当前工作模式
系统工作状态信息
遥接触网验电控接地开关分/合闸
工作效率低——轨行区
检修工作大部分专业都需要挂拆地线操作,人工接地占总维护时间1/5以上。
工作强度高——地线作
业所需携带的工具多,重量大，地线挂设点相距较远，维护配合人员劳动强度非常大。
人力成本高——地线作
业人员为专业的供电人员，在配合其他专业作业时无法再参与本专业设备的维护检修作业，造成人力资源浪费。

静电---+接地系统篇幻灯片PPT

靜電接地電阻值取決於生產中的靜電起電電流與現場所允許的安全臨界電壓, 一般工業生產中
靜電起電電流I的最大值為10-4 A 就ESD防護而言: 安全電壓 V= 100V, 故: 接地電阻
R≦ V/I= 100 /10-4 = 106Ω .但; 因土壤電阻係數隨季節的變化幅度可達 2 ~ 3 個數量級以及其他因素, 靜電接地電阻值應控制在 103Ω以下. 如果再考慮使靜電接地與防雷, 電器安全等接地的兼容性
2. 硬接地: 指直接或通過一個低阻抗與地線相連.
3. 軟接地: 指通過足夠高阻抗接地, 把電流限制在人身安全電流(通常為5mA)之下.
4. 靜電工程中, 常把接地線稱為地線母線, 引入廠房內為生產線靜電安全作業區的地線, 母線專供靜電工程器具和人體洩漏靜電荷之用.
接地電阻
11/30
1.地線分“接地體”和”接地線”兩部分; “接地體” 指與土
2. ESD線量測 .
3. 各種設備保護接地測試 , 應包括兩個部份: 1) 帶電設備 : 包括錫爐, UV機, 切腳機, 電動起子, 電烙鐵, 流水線 – 等設備接地狀況的量測, 該種設備外殼需接 AC 電源地線 2) 不帶電設備 : 包括獨立之工作抬, IC架, 治具..等該種設備外殼需接 ESD 地線
静电---+接地系统篇幻灯片PPT
本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！本课件PPT仅供大家学习使用学习完请自行删除，谢谢！
2/3
ESD 接地系統與維護 0
ESD地線(地梉)
4. 靜電環的測量 (靜電環需與 ESD Line 相連接) .

第一章-接地的基本原理 ppt课件

ppt课件
31
重复接地
• 低压供电系统采用接零保护时，陈电源变压器的中性点必须进行工作接地外，还必须做重复接地。 • 所谓重复接地系指在中性线(应为PEN线)上的一处或多处通过接地体再次与大地做良好的金属联结。 • 重复接地的接地电阻值不应大于10欧姆。 • 重复接地作用： (1)降低漏电设备外壳的对地电压没有重复接地和有重复接地时，中性线断线时的情况如图8—8 所示。
Emesh的计算(IEEE方法)
E mesh
E step
存在问题:
I Km Ki L
I K s Ki L
ppt课件 23
接地和接零保护
一、基本概念
• 1)工作接地根据电力系统远行的需要而进行的接地(例如变压器中性点接地)称为工作接地。 • 2)保护接地将电气设备正常运行情况下不带电的金属外壳和架构，通过接地装置与土壤连接，它是用来防护间接触电的。因此，称作保护接地。 • 3)保护接零将电气设备正常远行情况不不带电的金属外壳和架构与配电系统的零线直接进行电气连接。也是用来防护间接触电的，因此，称作保护接零。

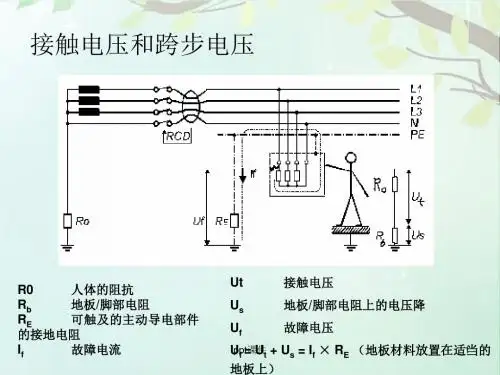

• 在地表面离设备水平距离为0.8米处与沿设备外壳（可触及的主动导电部件）离地面高度为1.8米处两点的电位差，称为接触电势 • 人体接触这两点时所承受的电压叫接触电压 • 如图：
I ut 2
或者
1 1 r r 0 A
rA为人脚站立点离半球形接地极球心的距离 r0为半球形接地极球心的半径
图 14.5 TN-C 系统
ppt课件 25
TN-S 系统
中性点直接接地，可触及的导电部件与PE导体相连接，在全系统内N 线和PE线是分开的
ppt课件

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

和统计报表功能
SUCCESS
THANK YOU
2019/6/21
可视化接地管理系统---主要功能
接地可视化
远程自动化
互锁保护
可视化接地管理系统---优先级
•远动操作 •本地电动 •本地手动
可视化接地管理系统---接地可视化
巡视窗远程视频监视
可视化接地管理系统---远程自动化
遥接地开关分/合闸状态信当前工作模式
宽*深*高
效果对比
接地方式接地点数量
远动遥控
4
人工方式
4
平均时间消耗明细（s）
操作命令挂设地线拆除地线
35
110
55
1680
720
960
总计 200 3360
4000 3000 2000 1000
0
作业时间对比 3360
200 远动遥控人工方式
专业维修时间占比
1.2
98.6%
1
76.7%
0.8
接触网（轨）可视化自动接地装置
创新/合作/共赢
目录
• 传统接地方式概述 • 可视化接地管理系统 • 产品特点
传统接地方式概述---施工配合
信号系统
环网管线
给排水系统
地铁检修
通风系统
轨道线路
动照系统
轨道交通安全规章规定---“凡是在有电范围内的设备设施安装距
离小于安全规定距离的，其检修均必须停电并挂设保护地线”
三级
OCC控制中心
DCC
中心监控
二级
站级监控
一级
装置监控
车控室
#1 #3 #2 #4
下行牵引网上行牵引网
#1 #3 #2 #4
A车站
牵引变电所 B车站
钢轨
牵引网
轨旁
……
轨旁
#1
#2 ……
#n
车辆段、停车场
光缆
产品特点
可视化接地系统
安全
操作人员与接触网(轨)不直接接触装置接地状态闭锁功能，保障作业期间接触网始终接地
0.6
0.4
0.2
0 远动遥控人工方式
Thanks！
以客户为中心标
以满意为目
SUCCESS
THANK YOU
2019/6/21
独立操作
智能
接地过程可视化装置工作状态自诊断历史操作过程及状态信息还原
技术参数
标称电压额定电压
额定绝缘电压额定冲击电压
名称
工频耐受电压
户内间隙
额定短时耐受电流接地回路电阻电动操作单分单合时间分合闸电流绝缘等级外壳防护等级机械寿命尺寸安装方式
指标定义
DC 1500V DC 1800V
传统接地方式概述---业务流程
按《接地操作规范》准备材料及工具
接到验电接地指令验电
确认无电后接地操作
完成作业、拆除接地线
清理作业现场
消点
传统接地方式概述---弊端
办理准许作业手续
1mi
个人安全防护准备
n 1mi
前往作业区域
n 3mi
验电、放电
n 2mi
挂接地线
n 3mi
拆除地线、撤出作业区
信号
判定能否分 /合闸
判定能否分 /合闸
执行机构锁定/动作
执行机构锁定/动作
高压带电闭锁
实时监测接触网电压，网压超过预设阈值，装置不远程/本地控制设置电磁锁，高压舱带电，装置门自动闭锁
验电闭锁
装置合闸操作前，先完成验电指令，确认网压符合预设阈值后，才能执行合闸操作
可视化接地管理系统---拓扑
工作效率低——轨行区
检修工作大部分专业都需要挂拆地线操作,人工接地占总维护时间1/5以上。
工作强度高——地线作
业所需携带的工具多,重量大，地线挂设点相距较远，维护配合人员劳动强度非常大。
人力成本高——地线作
业人员为专业的供电人员，在配合其他专业作业时无法再参与本专业设备的维护检修作业，造成人力资源浪费。
DC 3000V 20KV 24KV 9.2KV 11KV
36mm
43mm DC 80kA，250ms
不大于100μ Ω ≤3s
≤5A OV4 户内：IP4X,户外：IP65
不小于10000次 600mm*550mm*1200mm 落地或壁挂
备注
极间或极对地断口
极间或极对地断口
极间或极对地断口
设备故障率高——专业
设备检修时间被压缩，设备检修质量可靠性下降，导致设备故障率上升。
可视化接地管理系统---整体方案
接触轨/网
走行轨
中心监控
接地装置
通过遥控、遥信和遥视技术实现自动验电、挂、拆地线作业
可视化接地管理系统---接地装置
接地开关
可视化接地管理系统---站级监控终端
监控触摸屏具备遥控、遥视和遥信功能
系统工作状态信息
遥接触网验电控接地开关分/合闸
遥视接地开关状态实时图像信息
借鉴成熟SCADA 系统
人机界面交互式操作
网络摄像头视频图像
可视化接地管理系统---互锁保护
上网隔开闭锁
上网隔开下达分/合闸
指令
接地装置下达分/合闸
指令
检测接地装置开关状态
信号
检测上网隔开开关状态
可靠
装置具有远动控制/本地电动/本地手动接地工作模式,根据工况条件选择工作方式,确保运营正常秩序
接地开关分/合闸与接触网(轨)送/停电互锁，防止误操作
快捷
地线的挂设和拆除控制在10min以内，保障专业设备检修时间占天窗点的95%以上
简单
操作简单，无需再负重远距离作业经过基本的操作知识培训后，所有专业员工即可上岗实现
n 4mi
14mi 挂设一组总耗时： n 正线单站4组耗时：n56min ≥ 单次作业挂设组数≥4组：
维护作业天窗时间:1:00~5:00
一般不超过:4h
23.3
76.7 维护天窗耗时占比
人工接地设备维护
传统接地方式概述---弊端
安全保障低——停电后
的接触(网)轨可能残留高电压，或地线挂设过程中遇到变电所误送电的情况，维护人员不小心触碰到接触(网) 轨造成人员触电情况。
动态显示本站接地装置分布图及接地状态
遥信、遥控功能，可显示接触网带电状态、接地开关状态、操作模式、故障状态信息等，能够实现接地开关的分、合闸遥控功能。
可视化接地管理系统---中心监控工作站
动态显示全线接地装置分布图及接地状态实现遥信、遥控、遥测、遥视功能配置实时和历史数据库，实现监控数据的归档
