复印机维修手册（全集）展开全文第一、复印机出现故障后的检查与维修步骤：复印机出现故障后，总有一种是主要的故障，抓住这个主要的故障进行分析，即可找到故障原因和排除的方法，我们一般可通过以下几条途径来查出故障的原因并排除之。
检修时应遵循先易后难的原则并逐步缩小范围，最后集中于某一点上。
一、了解情况维修机器前首先应认真询问操作者有关情况，如机器使用了多久，上次维修（保养）是在什么时间，维修（保养）效果如何，此次是什么情况下出现的故障。
还要认真翻阅机器有关维修记录，注意近期更换过哪些部件和消耗材料，有哪些到了使用期限而仍未更换过的零部件。
二、检查机器情况了解清楚以后，即可对机器进行全面检查，除了机内短路、打火等故障外，都可接通机器电源，复印几张，以便根据其效果进行进一步分析。
对于操作者提供的故障现象应特别注意，并在试机时细心观察。
三、准备工具在对机器进行检查的基础上，一般可对故障现象有个大致的了解，即可知道维修时需要哪些常用的专用工具，准备好将要使用的工具和材料后即可进行检查维修工作。
四、机器故障自检目前绝大多数复印机都装有彩色液晶显示面板，并设有卡纸等故障自检功能，一旦机器某一部件失灵或损坏，都能以字母数字告诉操作者。
比较常见的是故障代码，如NP系列复印机的故障代码为“E0~E8等，理光系列则以”U“加数字为代码，这些代码一出现分别表示印刷电路板，传感器、开关、接插件等工作状态异常，需要进行调整或更换。
作为机器的使用者，见到这些故障代码，应立即停机，关掉电源，请维修人员进行检修。
如果是自己修理，则必须找到与所使用机器型号相同的维修手册或维修说明书，在书中查到故障代码所表示的内容，再检查相应的零部件、电路板或电子元件。
第二、常见“共性”故障的检修由于复印机的种类和型号繁多，各制造厂生产的复印机各不相同，即使是同一个生产厂家生产的不同型号复印机也不完全一样。
因而在使用中所出现的故障现象还是有一些差别，这里仅对共性的、一般常见的故障及其成因和排除方法加以介绍。
打印机维修指导手册技术支持处Ver1.02005.12目 录第一章 打印机概要第二章 激光打印机常见故障分析和维修方法 第三章 方正打印机故障案例第一章 打印机概要一、打印机分类打印机是计算机的最主要输出设备之一，近年来，打印机技术取得了较大的进展，目前，在打印机市场形成了以针式打印机、喷墨打印机、激光打印机为主流产品，以热蜡打印机、固体喷蜡打印机、热升华打印机、热敏打印机、微干处理打印机为辅的局面。
这些打印机各自发挥其优点，满足各界用户不同的需求。
打印机的分类方法很多，按原理可分为击打式打印机和非击打式打印机；按色彩可分为黑白打印机和彩色打印机；按功能可分为单功能打印机和多功能一体机；目前，普遍使用的分类方法有两种：一种是按原理分类，一种是按用途分类。
1、按原理分类按照打印机的工作原理，将打印机分为击打式和非击打式两大类，2、按用途分类随着当今社会信息技术的飞速发展，各种打印机的应用领域已向纵深发展，从打印机的档次、适用对象、具体用途等已经形成了通用、商用、专用、家用、便携、网络等应用于不同领域的产品。
z办公和事务通用打印机在这一应用领域，针式打印机一直占领主导地位。
由于针式打印机具有中等分辨率和打印速度、耗材便宜，同时还具有高速跳行、多份拷贝打印、宽幅面打印、维修方便等特点，目前仍然是办公和事务处理中打印报表、发票等的优选机种。
z商用打印机商用打印机是指商业印刷用的打印机，由于这一领域要求印刷的质量比较高，有时还要处理图文并茂的文档，因此，一般选用高分辨率的激光打印机。
z专用打印机专用打印机一般是指各种微型打印机、存折打印机、平推式票据打印机、条形码打印机、热敏打印机等用于专用系统的打印机。
家用打印机 家用打印机是指与家用电脑配套进入家庭的打印机，根据家庭使用打印机的特点，目前低档的彩色喷墨打印机逐渐成为主流产品。
z便携式打印机便携式打印机一般用于与笔记本电脑配套，具有体积小、重量轻、可用电池驱动、便于携带等特点。
●If the error follows the printhead, try to recover the printhead by cleaning the contact again; if thatfails, replace the printhead.●If the error does not follow the printhead, clean again the carriage interconnect and check fordamage, check the carriage interconnect if appropriate.3.If all the printheads are rejected (the status message on the front panel does not show OK for all theprintheads), perform the 1. Electrical system menu on page 198.The cutter does not functionUnder certain circumstances the cutter will not cut the substrate. This is mainly when the take-up reel isenabled, but there are other circumstances when the cutter will not cut.●If the settings for the RIP have disabled the cutter, but the customer has set the front panel settings to cut,the customer could expect it to cut at the end of the job.●If the customer presses the scissors icon, but the cutter is disabled on the front panel.●If the substrate being printed on cannot be physically cut because it is too thick.The customer can enable and disable the cutter from the front panel (but remember this will be overridden bythe RIP). To enable the cutter from the front panel, select , then Substrate > Substrate handling options >Enable.Troubleshooting the printer heatersUse this procedure if the resistors have failed. For this procedure you need a voltage-current tester like the oneshown in the pictures to measure resistances. If the printer has been printing, allow enough time (about an hour)to cool down so that the resistance values will be correct when they are measured.Important safety notice: Heating coils operate at hazardous voltages capable of causing death or seriouspersonal injury. Disconnect both power cords before servicing the printer.Measuring curing-module heatersThe resistive value of a curing module heater should be 89 ohms (± 3% (86,33 and 91,67 Ohms)). Otherwise, theheater should be changed.All the curing-module heaters can be measured from the intermediate connector between the impingingassembly and the resistor cable from the e-box.Cable routing●From Petries to left bracket: Heater extension (MOE29-50012)●From left bracket to impinging: Heater cable (MOE29-50013)ENWW The cutter does not function65The resistor connection in the heater cable (the one coming from the impinging assembly) is as follows:If any resistive value is out of range, check that the problem is not caused by the cable. Measure the valuedirectly at the heater connector (it’s necessary to remove the curing left and right covers, and the curingrecirculation cover, to access the connectors):66Chapter 2 Troubleshooting ENWW。

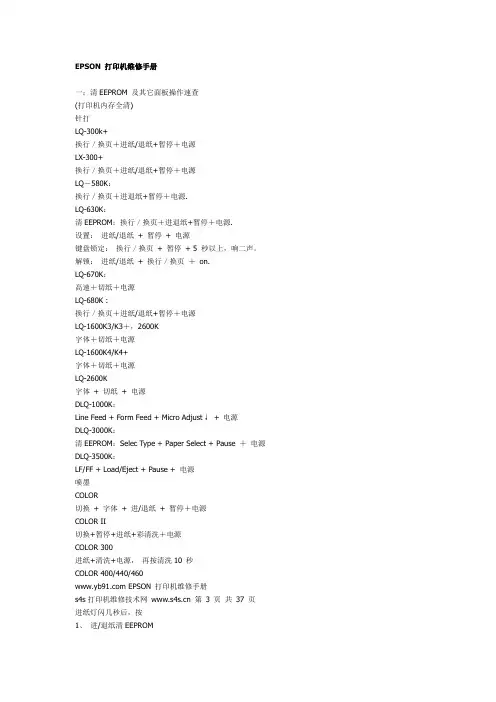

EPSON 打印机维修手册一：清EEPROM 及其它面板操作速查(打印机内存全清)针打LQ-300k+换行／换页＋进纸/退纸+暂停＋电源LX-300+换行／换页＋进纸/退纸+暂停＋电源LQ－580K：换行／换页＋进退纸+暂停＋电源.LQ-630K：清EEPROM：换行／换页＋进退纸+暂停＋电源.设置：进纸/退纸+ 暂停+ 电源键盘锁定：换行／换页+ 暂停+ 5 秒以上，响二声。
解锁：进纸/退纸+ 换行／换页＋on.LQ-670K：高速＋切纸＋电源LQ-680K :换行／换页＋进纸/退纸+暂停＋电源LQ-1600K3/K3＋，2600K字体＋切纸＋电源LQ-1600K4/K4+字体＋切纸＋电源LQ-2600K字体+ 切纸+ 电源DLQ-1000K：Line Feed + Form Feed + Micro Adjust↓+ 电源DLQ-3000K：清EEPROM：Selec Type + Paper Select + Pause ＋电源DLQ-3500K：LF/FF + Load/Eject + Pause + 电源喷墨COLOR切换+ 字体+ 进/退纸+ 暂停＋电源COLOR II切换+暂停+进纸+彩清洗＋电源COLOR 300进纸+清洗+电源，再按清洗10 秒COLOR 400/440/460 EPSON 打印机维修手册s4s打印机维修技术网 第3 页共37 页进纸灯闪几秒后，按1、进/退纸清EEPROM2、清洗10 秒，清废墨计数器COLOR 500进纸+ 黑头清洗+ 彩头清洗+ on ，再按进纸键3 秒COLOR 600/640/66O/670进纸+清洗+电源缺纸灯闪5 秒后，再按1、进/退纸清EEPROM 及timer IC2、清洗10 秒，清废墨计数器COLOR 800／850初始化：进纸＋黑头清洗＋彩头清洗＋ON，松手再按彩头清洗10 秒COLOR 1520K切换＋进／退纸＋换行／换页＋微调↑+ 电源COLOR 3000暂停+ 换行/换页+ 微调↓+ 电源SP870/1270进/退纸+ 清洗+ on 然后按1、/退纸清EEPROM 及timer IC2、清洗10 秒，清废墨计数器SP 950:Paper + Roll paper + on 1. Paper (EEPROM)SP 2100/2200Paper + Roll paper + on 1. Paper (EEPROM)MJ－510进/退纸+ 清洗+ on 松手后再按进/退纸10 秒至进纸灯和缺墨灯闪MJ-850切换+ 暂停+ 电源, 再按进/退纸至省墨灯与暂停灯闪烁再按切换MJ-1000切换+ 省墨/压缩+ 进/退纸+ 暂停+ 电源MJ-1500K/K＋切换＋微调↓＋暂停＋换行／换页＋ON激光机EPL-5600:Item+1+Continue+On Line+开机EPL-5700:按切换键+操作继续键+联机键+开机EPL-5700L:操作同EPL-1220（参见1220 图示）EPL-5800:按切换键+操作继续键+联机键+开机EPL-5800L:驱动+ 属性→可选设定值Alt + Ctrl + Shift + W + 鼠标左键 EPSON 打印机维修手册EPL-5900&EPL-6100:按住Start/Stop + Job Cancel + Information + 电源，直到联机和错误指示灯同时亮.EPL-5900L&EPL-6100L:1、计算机中选择打印机“属性”中的“可选设定值”项；2、时按住键盘的ALT+CTRL+SHIFT+“W”键，然后用鼠标点击屏幕中“可选设定值”项的任意空白区域，参考EPL-1220 图示；3、屏幕出现是否进行EEPROM 初始化的对话框，选择“YES“，操作完成。
夏普复印机全系列维修手册汇总夏普复印机全系列维修手册汇总夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入 0 插入 C Ca 0 CAR275/AR255# 插入 C 插入 # 插入 0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入 * 插入 CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容 4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器 / 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主 / 转印充电输出 / 栅极检查（ME）8-03：主 / 转印充电输出 / 栅极检查（PE）8-04：主 / 转印充电输出 / 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张 5=关闭21-02 显影器小修设置 0=80000张 1=5000张 2=10000张21-03 彩色显影器小修设置 0=10000张 1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器 / 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数 )26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿 2正常浓度原稿)26-13：预热方式设定(0 正常 1主电机转至预热结束)26-20：后缘空白设定(0 有空白 1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面 / 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ： AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前 / 后(垂直)放大倍率调整（A值调100% B调200% C 调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力 B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整 58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张 4=150000张 5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式 1:投币模式 ) 26-4 本机双面动作设置(0:无双面 1:有双面功能) 26-5 计数器方式设定(0:双面计数 1:单面计数)26-6 发送地设定(5:中国 6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭 1打开)26-22 语言设定（打印卡面板语言）(0:日语 1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机 1:不停)26-37 (0:载体计数到停机 1:不停)26-38 光鼓超寿命停止设定（0停机 1不停机）26-39 内存容量检测(16:16M内存 32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M 系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转 1：不可转）26-51 复印机暂停功能设定（0：不停 1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速 1:高速)43-13 定影纸张间隙控制(0:禁止 1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整 300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整 600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正 2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。

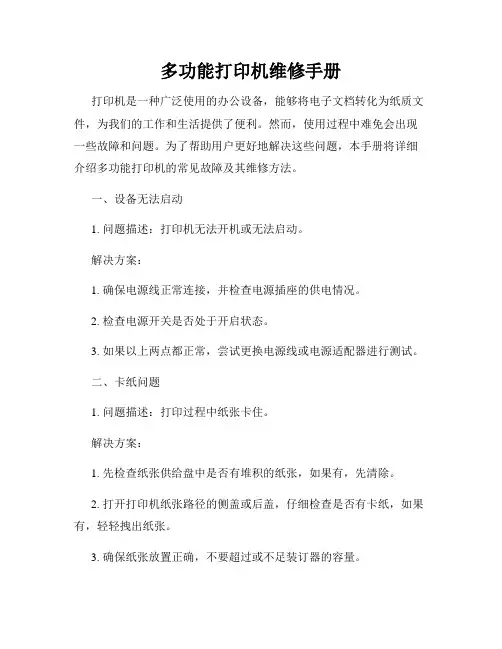

打印机维修手册一、常见问题及排查方法1. 打印机不能正常启动•排查方法：先检查打印机是否连接电源，确认电源线插头是否插紧；检查电源线是否损坏或是插座是否工作正常；排除电源问题后，检查打印机的控制面板是否显示正常。
2. 打印质量不佳•排查方法：先检查打印机墨盒是否有墨水，如果是彩色打印机，检查彩色墨盒是否已安装正确；清理打印头和喷嘴，确认打印质量问题是否得到解决。
3. 打印速度过慢•排查方法：检查打印机连接的计算机是否有足够的内存和处理器速度；调整打印机设置，降低打印质量以提高速度；清理打印机内部和喷头，确保其工作正常。
二、维护与保养1. 清洁打印机外壳•定期使用干净的软布擦拭打印机外壳，避免灰尘和污垢影响正常工作。
2. 清洁打印头和喷嘴•使用专用清洁液和软布清洁打印头和喷嘴，确保打印质量和速度。
3. 定期更换墨盒•按照打印机说明书的指引，定期更换墨盒，避免造成打印质量下降或者影响打印机寿命。
三、常见故障解决方案1. 打印机报错代码•解决方案：根据打印机说明书，查询相应的报错代码含义，尝试按照说明书指引排除故障。
2. 打印机卡纸•解决方案：小心打开打印机面板，逐一移除卡纸，避免损坏机器内部零件。
3. 打印机不识别墨盒•解决方案：确认墨盒是否正确安装，检查连接点是否有污垢影响导致不识别，清洁后重新安装。
四、维修注意事项1.尽量避免在打印机工作时拔掉电源或者其他接口线。
2.注意使用专用清洁剂和软布，避免损坏打印机表面。
3.在维修或清洁时，务必先断开电源并等待一段时间确保安全。
五、结语打印机维修手册总结了常见问题的排查方法、维护保养建议以及常见故障解决方案，希望能帮助使用者更好地维护和保养打印机。
若遇到更复杂的故障，请及时咨询专业技术人员或售后服务，以免造成不必要的损失。
打印机维修手册一、前言打印机是现代办公生活中不可或缺的设备之一。
然而，由于长时间的使用或错误的操作，打印机可能会出现各种故障。
为了帮助用户在面对问题时能够快速有效地解决，本手册将详细介绍常见的打印机故障及其维修方法。
二、故障排查与维修1. 打印质量问题1.1 模糊打印模糊打印是指打印结果中字符或图像没有清晰边缘，模糊不清。
此问题可能由以下原因引起：- 墨盒或碳粉不足，需更换墨盒或碳粉；- 打印头或喷嘴堵塞，需清洁打印头或喷嘴；- 打印纸质量不好，需更换高质量的打印纸。
解决方法：1. 更换墨盒或碳粉；2. 清洁打印头或喷嘴；3. 更换高质量的打印纸。
1.2 斑点或条纹斑点或条纹是指打印结果中出现黑色或彩色小点或线条。
此问题可能由以下原因引起：- 墨盒或碳粉表面有污染物，需清洁墨盒或碳粉；- 打印头或喷嘴堵塞，需清洁打印头或喷嘴；- 墨盒已接近枯竭，需更换墨盒。
解决方法：1. 清洁墨盒或碳粉；2. 清洁打印头或喷嘴；3. 更换墨盒。
2. 纸张进纸问题2.1 多张纸一同进纸多张纸一同进纸是指打印机在进行打印任务时，同时将多张纸张送入打印机。
此问题可能由以下原因引起：- 打印纸张质量不好，需更换高质量的打印纸；- 打印机进纸辊损坏，需更换进纸辊。
解决方法：1. 更换高质量的打印纸；2. 更换进纸辊。
2.2 纸张卡纸纸张卡纸是指打印过程中出现纸张无法正常进纸或进纸困难的情况。
此问题可能由以下原因引起：- 打印纸张放置不正确，需重新调整纸张位置；- 打印纸张质量问题或过于湿润，需更换高质量且干燥的打印纸；- 打印机进纸辊损坏，需更换进纸辊。
解决方法：1. 调整纸张位置，确保放置正确；2. 更换高质量且干燥的打印纸；3. 更换进纸辊。
三、常见故障预防与维护1. 定期清洁打印头或喷嘴定期清洁打印头或喷嘴可以避免堵塞问题的发生，保证打印质量。
可通过打印机自带的清洁程序进行操作，或者使用洗涤液轻轻擦拭打印头或喷嘴。
打印机故障排除维修手册打印机是我们日常工作和生活中常用的办公设备之一，它的故障对我们的工作效率和体验产生了重要影响。
本手册将为大家介绍一些常见的打印机故障，并提供解决方案，以便用户能够自行排除故障和维修打印机。
故障一：打印机不能正常打印1. 检查打印机的电源和电源线是否连接正常，确保电源通电；2. 检查打印队列中是否有未完成的打印任务，如果有，取消任务并重新开始打印；3. 检查打印机与电脑连接线是否松动或损坏，重新连接或更换连接线；4. 检查打印机的墨盒或墨粉是否耗尽，如需要更换，请按照说明书进行操作；5. 清理打印机的喷头或打印机槽，确保没有堵塞或污垢影响打印质量。
故障二：打印机频繁卡纸或纸张无法正常进纸1. 检查打印机的纸张托盘是否放置正确位置，并确保纸张没有弯曲或损坏；2. 清理打印机的进纸器，确保没有纸屑或灰尘阻塞纸张进料；3. 调整打印机的纸张指引器，使得纸张能够顺利进入打印路径；4. 检查纸张类型是否与打印机设置相匹配，如需要更换纸张，请按照说明书进行操作；5. 若上述方法无效，可能是打印机的压纸辊或传动系统出现问题，建议联系专业技术人员进行维修。
故障三：打印机打印质量不佳或出现模糊/花纹现象1. 检查打印机墨盒或墨粉是否过期或存放时间过长，如需要更换，请按照说明书进行操作；2. 进行打印机的喷头清洗操作，使得喷头恢复正常工作；3. 调整打印机的打印质量设置，选择适合的打印模式和纸张类型；4. 校准打印机的颜色设置，确保打印的颜色准确无误；5. 若上述方法无效，可能是打印机的打印头或显影装置出现故障，建议联系专业技术人员进行维修。
故障四：打印机无法正常连接到电脑或无法识别设备1. 检查打印机与电脑的连接线是否松动或损坏，重新连接或更换连接线；2. 检查电脑的USB接口是否正常工作，可尝试连接到其他可用接口；3. 卸载并重新安装打印机的驱动程序，确保驱动程序与操作系统相匹配；4. 检查打印机的设置是否正常，例如是否处于离线状态；5. 若上述方法无效，可能是打印机的接口或控制电路出现故障，建议联系专业技术人员进行维修。
爱普生打印机维修资料大全1源IS流经电阻R14三极管Q2。
如果R14电阻变值或开路，就没有IS流过。
Q1基极电位被嵌位在Q2饱和压降0.2伏状态，即不正常工作状态。
用电烙铁焊下R14电阻，测量其阻值为3000KΩ，正常值为510KΩ(注意必须焊下电阻测量，线路板上测无法准确判断其好坏)。
换上同阻值电阻，打印机恢复正常。
小结：该故障是由于R14热稳定性变坏所致，刚开始工作时，R14阻值较小能使Q1正常工作，但随着时间的推移，R14发热而使阻值变大，造成Q1截止。
王刚2005-07-05 16:01 故障现象：一台LQ-1600K打印机，联机打印时打印ASCⅡ字符正常，不能打印汉字。
打印汉字时出现一些杂乱无章的符号，但自检时打印汉字正常。
故障分析与维修：打印机自检时打印汉字正常，说明打印机打印控制、驱动与打印头输出电路工作正常，问题出在打印机与主机的接口电路部分。
而联机时打印ASCⅡ字符正常，则说明打印机接口电路中，打印机控制与选通、应答电路工作正常，故障可能出在打印机接口电路的数据通道电路部分。
LQ1600K打印机采用并行接口标准，数据通道宽度为8位，在联机打印ASCⅡ字符时，主机送往打印机的ASCⅡ码数据占用8位数据中D0～D6，而将最高位D7置为“0”。
在联机打印汉字时，主机为说明这时向打印机传送的是汉字而不是ASCⅡ字符，除用二个字节表示一个汉字外，还将每个字节中的D7置为“1”。
因此，数据位D7成为打印机区分主机送来的数据是汉字还是ASCⅡ字符的标识位。
如果打印机接口电路中数据位D7出现问题，打印机将不能正确识别主机送来的数据是汉字还是ASCⅡ字符，使得打印出错。
根据以上分析，首先用万用表测量LQ1600K打印机并行接口插座中数据位D0～D7对应引脚的对地直流电阻，当测量D7(打印机并行接口插座第九脚)时，对地电阻仅为3Ω，而D0～D6对地电阻均在6.9kΩ左右。
将打印机拆开，卸下打印主控板，检查与D7相连接的元器件，发现有位于RM4的11kΩ×8排电阻的第6脚，有位于5A的芯片M54610P第11脚，有位于7B的芯片D7810HG第18脚，有位于6B的芯片74LS07P第8脚。
复印机维修新手手册
复印机维修新手手册
一、介绍
复印机是办公室常用的设备之一，在使用过程中可能会出现各种故障和问题。
本手册旨在提供一份详细的复印机维修指南，帮助新手快速识别和解决常见的故障。
二、安全操作
1：使用复印机前，确保了解和遵守所有安全规定。
2：插拔电源时，务必先将复印机关闭。
3：避免将手指或其他物体放入复印机内部。
三、常见故障排除
1：复印机无法启动
- 检查电源是否插好。
- 确保电源开关处于打开状态。
- 检查电源插座是否正常工作。
2：打印质量差
- 清洁打印机头部。
- 更换墨盒或墨粉。
- 调整打印机设置。
3：纸张卡住
- 先关闭复印机，然后轻轻取出被卡住的纸张。
- 确保使用的纸张符合复印机规格。
- 清理纸盘和进纸路径。
四、维修常识
1：了解设备构造和工作原理。
2：使用合适的工具和设备进行维修。
3：根据设备的维修手册进行操作。
五、联系技术支持
如果遇到无法解决的问题或需要更高级别的维修技术支持，请联系厂商提供的技术支持团队，并提供详细的故障描述和设备信息。
六、附件
本文档附带的附件包括：
- 复印机维修常见问题清单
- 复印机设备维护记录表
- 复印机备件订购表
七、法律名词及注释
1：版权：指作者对其作品享有的法律保护。
2：商标：指用于区分商品或服务来源的特殊标记或标志。
3：专利：指对发明的独占权利。
4：法律免责声明：表示作者或制造商对使用本文档所导致的任何损失或损害不承担责任。
