下载文档原格式

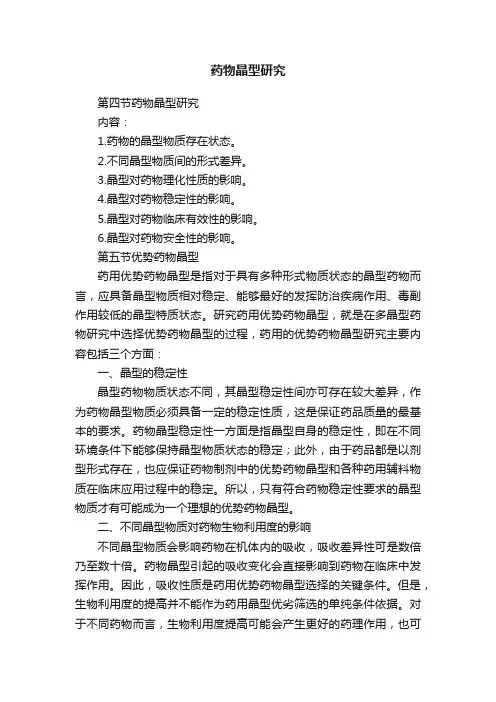

药物晶型研究第四节药物晶型研究内容：1.药物的晶型物质存在状态。
2.不同晶型物质间的形式差异。
3.晶型对药物理化性质的影响。
4.晶型对药物稳定性的影响。
5.晶型对药物临床有效性的影响。
6.晶型对药物安全性的影响。
第五节优势药物晶型药用优势药物晶型是指对于具有多种形式物质状态的晶型药物而言，应具备晶型物质相对稳定、能够最好的发挥防治疾病作用、毒副作用较低的晶型特质状态。
研究药用优势药物晶型，就是在多晶型药物研究中选择优势药物晶型的过程，药用的优势药物晶型研究主要内容包括三个方面：一、晶型的稳定性晶型药物物质状态不同，其晶型稳定性间亦可存在较大差异，作为药物晶型物质必须具备一定的稳定性质，这是保证药品质量的最基本的要求。
药物晶型稳定性一方面是指晶型自身的稳定性，即在不同环境条件下能够保持晶型物质状态的稳定；此外，由于药品都是以剂型形式存在，也应保证药物制剂中的优势药物晶型和各种药用辅料物质在临床应用过程中的稳定。
所以，只有符合药物稳定性要求的晶型物质才有可能成为一个理想的优势药物晶型。
二、不同晶型物质对药物生物利用度的影响不同晶型物质会影响药物在机体内的吸收，吸收差异性可是数倍乃至数十倍。
药物晶型引起的吸收变化会直接影响到药物在临床中发挥作用。
因此，吸收性质是药用优势药物晶型选择的关键条件。
但是，生物利用度的提高并不能作为药用晶型优劣筛选的单纯条件依据。
对于不同药物而言，生物利用度提高可能会产生更好的药理作用，也可能会产生更多的不良反应。
而导致这种差异的原因是来自于每种药物的自身性质和在生物体内分布的特点，这是在药物晶型选择中必须要考虑的重要因素。
三、优势药物晶型的选择需要观察药物的有效性和毒性反应。
药物晶型不仅影响着药物的吸收，同时不会影响到药物在体内的作用和在体内产生的不良反应。
对于体内分布不均一的药物，在生物利用度提高的情况下，会导致个别靶器官浓度过高而引起毒性反应。
同样，对于作用的靶器官药物浓度的提高会产生更好的疾病治疗作用。
药品研发中多晶型问题的探讨一、多晶型制备方法1. 1 重结晶法重结晶应当选择合适的溶剂，有如下原则：选择溶剂应不与欲纯化的药物发生化学反应，在热时应具有较大的溶解能力，而在较低温度时溶解能力大大减小。
对可能存在的杂质或是溶解度很大，在结晶和重结晶时留在母液中，不随晶体一同析出。
溶剂沸点不宜太高，以免该溶剂在结晶和重结晶时附着在晶体表面不容易除尽。
将来曲唑加热溶于乙酸乙酯、丙酮中，趁热过滤，放置冷却自然析晶，得到了两种晶型。
共溶剂结晶是使用多种不同溶剂，选择合适的比例对药物进行重结晶的方法。
使用共溶剂二乙醚，四氯化碳和环己烷，并调整比例，制备得到吲达帕胺4 种晶型，一种无水晶型，3 种溶剂化物。
反溶剂重结晶法是使用反溶剂使晶体从已经溶解的溶剂中析出，也是一种重要方法。
用二氯甲烷作溶剂，正己烷作反溶剂，温度控制在25℃以下，制备得到阿德福韦酯一种新晶型NF-Ⅰ。
1. 2 熔融法在热力学研究中发现，晶体并不是简单地从固体到液体，加热过程中晶体分子获得能量，已有分子内或分子间氢键断裂，形成新的氢键，相互作用方式改变，形成新的晶胞结构，晶体结构随之改变。
研究AD 两种新晶型NF-Ⅰ、NF-Ⅱ，用DSC 逐渐升温，NF-I 转变为已知晶型Ⅴ，在93℃重结晶为NF-Ⅱ，在97℃转变为晶型Ⅰ。
1. 3 深度研磨法深度研磨能改变药物颗粒的粒度和颗粒表面积，颗粒表面能量产生变化，还直接打破晶胞堆积形态，使晶胞排列方式发生改变，新的作用方式会使晶胞内分子间作用方式也随之发生改变，晶体结构上的细微改变，很可能代表着新晶型的出现。
研究发现法莫替丁在研磨过程中会从 B 晶型转变为 A 晶型，提升温度和增加研磨时间都将促进转变的过程。
二、多晶型表征分析方法2. 1 热分析法熱分析法通过控制温度观察晶体在不同温度下的表现，比较吸热峰的差别来鉴别不同的晶型，在这过程中有许多研究者发现了晶型的相互转变。
比较常用的是差示扫描量热法（DSC）。

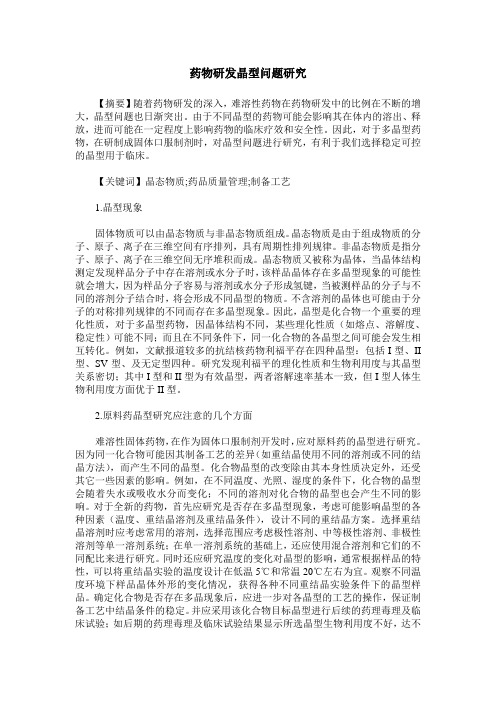

药物研发晶型问题研究【摘要】随着药物研发的深入，难溶性药物在药物研发中的比例在不断的增大，晶型问题也日渐突出。
由于不同晶型的药物可能会影响其在体内的溶出、释放，进而可能在一定程度上影响药物的临床疗效和安全性。
因此，对于多晶型药物，在研制成固体口服制剂时，对晶型问题进行研究，有利于我们选择稳定可控的晶型用于临床。
【关键词】晶态物质;药品质量管理;制备工艺1.晶型现象固体物质可以由晶态物质与非晶态物质组成。
晶态物质是由于组成物质的分子、原子、离子在三维空间有序排列，具有周期性排列规律。
非晶态物质是指分子、原子、离子在三维空间无序堆积而成。
晶态物质又被称为晶体，当晶体结构测定发现样品分子中存在溶剂或水分子时，该样品晶体存在多晶型现象的可能性就会增大，因为样品分子容易与溶剂或水分子形成氢键，当被测样品的分子与不同的溶剂分子结合时，将会形成不同晶型的物质。
不含溶剂的晶体也可能由于分子的对称排列规律的不同而存在多晶型现象。
因此，晶型是化合物一个重要的理化性质，对于多晶型药物，因晶体结构不同，某些理化性质（如熔点、溶解度、稳定性）可能不同；而且在不同条件下，同一化合物的各晶型之间可能会发生相互转化。
例如，文献报道较多的抗结核药物利福平存在四种晶型：包括I型、II 型、SV型、及无定型四种。
研究发现利福平的理化性质和生物利用度与其晶型关系密切；其中I型和II型为有效晶型，两者溶解速率基本一致，但I型人体生物利用度方面优于II型。
2.原料药晶型研究应注意的几个方面难溶性固体药物，在作为固体口服制剂开发时，应对原料药的晶型进行研究。
因为同一化合物可能因其制备工艺的差异（如重结晶使用不同的溶剂或不同的结晶方法），而产生不同的晶型。
化合物晶型的改变除由其本身性质决定外，还受其它一些因素的影响。
例如，在不同温度、光照、湿度的条件下，化合物的晶型会随着失水或吸收水分而变化；不同的溶剂对化合物的晶型也会产生不同的影响。
对于全新的药物，首先应研究是否存在多晶型现象，考虑可能影响晶型的各种因素（温度、重结晶溶剂及重结晶条件），设计不同的重结晶方案。
南通诚记化工贸易公司安捷伦柱型：原厂货号：规格柱适用特点单价RMBSB-C18 USP 883975-902 4.6*150 低PH和纯水系 3467SB-C18 USP 880975-902 4.6*250 低PH和纯水系 3860Eclipse XDB-C18 993967-902 4.6*150 同上Eclipse XDB-C18 990967-902 4.6*250 同上RX-C18 883967-902 4.6*150 同上RX-C18 880967-902 4.6*250 同上ZORBAX SB-Aq 883975-914 4.6*150 同上ZORBAX SB-Aq 880975-914 4.6*250 同上4.6*250和4.6*150的单价各是多少?岛津的同类价格呢？如价格（要发票的）适宜，再联系。
FAX:083 1-3322518.色谱柱填料形状与粒径基质：硅胶、二氧化铝、聚合物填料等形状：球形和无定形* 无定形：易制备、价格低；但涡流扩散大，渗透性差，比较难填装出稳定的柱床，一般用来做制备柱。
* 球形：涡流扩散小，渗透性好，可填装出稳定的柱床。
填料粒度大小与柱效、柱压的关系：* 柱效与填料大小成反比* 柱压与填料的二次方成正比* 常规分离柱：5微米；快速分离柱：1.8微米、3.5微米色谱柱化学性质：键合类型、碳覆盖率、封端硅胶的化学性质—键合类型键合类型包括：* 单体键合：键合相分子与基体单点相连* 聚合体键合：键合相分子与基体多点相连键合类型对色谱分离的影响：* 单体键合：提高传质速率，加快色谱柱平衡* 双体键合：增加色谱柱稳定性，增加色谱柱的载样量硅胶的化学性质—封端封端：键合步骤之后，用小分子硅烷将裸露的硅羟基键合，以便获得更大的覆盖率。
封端多用于反相色谱键合中。
封端可消除或减少可能发生的二级反应。
没有封端的反相色谱填料通常比封端的有复杂多样的选择性。
碱性物质在不封端的填料上，容易产生拖尾。
医药制剂中的晶型分析目录前言 (1)1.XRD分析 (1)红外分析 (4)拉曼分析 (5)前言原料药(activepharmaceutica1ingredients,API)的晶型分析相信大家都比较熟悉，可以用XRD、IR、拉曼和DSC等。
但是当将原料药和大量辅料混合，做成制剂后，晶型的分析难度一下提高了很多，尤其是制剂中AP1含量很低的时候。
不少同行向我请教过这个问题，恰好上次有个公司委托我做了这些分析，今天我把这些结果给大家分析一下。
出于保密需要，具体药品名我就不透露了。
该片剂每片只含有5mgAPI,单片重量未知，一般20Omg比较常见。
1.XRD分析据报道，AP1一共有四种晶型，XRD叠加图如图1所示。
图1专利报道的AP1四种晶型的XRD叠加图根据专利报道和企业提供的数据，该API应该有四种晶型。
但是我对XRD谱图进行仔细分析，发现这个化合物的A晶型应该不是单一晶型，而是晶型B和F的混合物。
A晶型的结晶度不高，所有的衍射峰在B和1都能找到对应的峰。
晶型B、F和1三种晶型重叠峰较少，应该是独立的晶型。
对制剂进行晶型的XRD分析时，需要先将每种辅料进行XRD分析，看看制剂的衍射峰里，哪些是辅料的，哪些是原料药的。
因为原料药含量很低，辅料的特征峰往往比原料药高。
参见图2,对比甲厂制剂与辅料的XRD图，发现制剂中的峰主要是乳糖的峰，其次含有少量Mg(OH)2，只有2。
二7.0和8.2处的小峰是辅料中没有的。
I _ ~~I"f1 - ------ ----------- ---⅜⅜⅜f,—- ----- ∣[]WΓθ∣5M>20101Sn111______ ______ _H卜. ___ __ 19∣RuTβra200Mu.101∙S2030V1I v O u it n»tr≡Mrτ2∙(t)图2甲厂制剂与每种固体辅料的XRD叠加图然后我们再将制剂的XRD谱图与原料药的对比进行分析(图3)o根据2θ=7.0和8.2处的峰，可以推测甲厂制剂中原料药的晶型应该主要是B,可能含有少量1。
化学与生物工程2010,Vol .27N o .10综述专论 Ch emistry &Bioengin eerin g收稿日期:2010-06-22作者简介:周肖寅(1986-),男,江苏泰州人,硕士研究生,研究方向:药物分析;通讯作者:刘峥,博士,教援。
E -mail :lisa4.6@163.com ;491047402@qq .com 。
药物多晶型现象研究进展周肖寅1,刘 峥1,冯小珍2(1.桂林理工大学化学与生物工程学院,广西桂林541004;2.桂林南药股份有限公司,广西桂林541004) 摘 要:药物多晶型自发现以来受到了广泛关注,多晶型的研究取得了巨大成就,但药物种类繁多,新药不断出现,多晶型的研究任务依然艰巨。
通过对近10年来国内外药物多晶型研究相关文献的整理、分析与归纳,介绍了药物多晶型现象的研究意义、分析方法、多晶型转变的影响因素。
关键词:药物多晶型;分析方法;晶型转变中图分类号:O 742.4 文献标识码:A 文章编号:1672-5425(2010)10-0001-05 同种药物采用不同溶剂、不同工艺生成不同空间结构的晶体,称为药物多晶型现象。
药物多晶型自18世纪20年代开始引起人们的关注,20世纪60年代以后随着相关学科的发展和实验分析手段的提高,如热分析、红外吸收光谱、X -射线粉末衍射等分析方法的运用,药物多晶型研究进展快速[1]。
人们对药物多晶型现象以及药物多晶型对药物的物理化学性质、稳定性、生物利用度[2]和安全性的影响,有了全面深刻的理解。
药物多晶型一般认为有4种类型:构象多晶型、构型多晶型、色多晶型、假多晶型。
晶体中分子在晶格空间的排列不同形成的晶体称为构象多晶型,多数药物的晶型均属此类;晶体中的原子在分子中的位置不同形成的晶体称为构型多晶型;药物在不同的溶剂中结晶形成不同颜色的晶体,称为色多晶型;药物在结晶时,溶剂分子以化学计量比例结合在晶格中而构成分子复合物,称假多晶型,亦称溶剂加成物。
