五、带电粒子在平行板电容器极板间的运动带电粒子在平行板电容器极板间的运动主要考查的内容 主标题：带电粒子在平行板电容器极板间的运动副标题：剖析考点规律，明确高考考查重点，为学生备考提供简洁有效的备考策略。

关键词：带电粒子、电容器难度：3重要程度：5内容：考点剖析：带电粒子在平行板电容器极板间的运动和静止问题是高考经常考的问题，这类问题一般给出一个带电粒子（或油滴、小球等）在平行板电容器极板间的运动和静止，要求考生求有关物理量、判断某些物理量的变化情况、大小比较关系等。

在分析这类问题时应当注意：1.平行板电容器在直流电路中是断路，它两板间的电压与它相并联的用电器（或支路）的电压相同。

2.如将电容器与电源相接、开关闭合时，改变两板距离或两板正对面积时，两板电压不变，极板的带电量发生变化。

如开关断开后，再改变两极板距离或两极板正对面积时，两极带电量不变，电压将相应改变。

3.平行板电容器内是匀强电场，可由dU E求两板间的电场强度，从而进—步讨论两极板间电荷的平衡和运动。

典型例题 例1．（2013·全国）一水平放置的平行板电容器的两极板间距为d ，极板分别与电池两极相连，上极板中心有一小孔(小孔对电场的影响可忽略不计)。

小孔正上方d /2处的P 点有一带电粒子，该粒子从静止开始下落，经过小孔进入电容器，并在下极板处(未与极板接触)返回。

若将下极板向上平移d /3，则从P 点开始下落的相同粒子将（ ）A.打到下极板上B.在下极板处返回C.在距上极板错误!未找到引用源。

处返回D.在距上极板2d /5处返回【解析】D.根据题述，粒子从静止开始下落，经过小孔进入电容器后电场力做负功。

设粒子带电量为q，电池两极之间的电压为U，由动能定理，mg(d+d/2)-qU=0。

若将下极板向上平移d/3，一定不能打在下极板上。

设粒子在距上极板nd处返回，则电场力做功为-3qnU/2，由动能定理，mg(nd+d/2)- 3qnU/2=0。

第3讲电容器实验：观察电容器的充、放电现象带电粒子在电场中的直线运动目标要求 1.了解电容器的充电、放电过程，会计算电容器充、放电电荷量.2.了解影响平行板电容器电容大小的因素，能利用公式判断平行板电容器电容的变化.3.利用动力学、功能观点分析带电粒子在电场中的直线运动．考点一对接新高考实验：观察电容器的充、放电现象1．实验原理(1)电容器的充电过程如图所示，当开关S接1时，电容器接通电源，在电场力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电．正、负极板带等量的正、负电荷．电荷在移动的过程中形成电流．在充电开始时电流比较大(填“大”或“小”)，以后随着极板上电荷的增多，电流逐渐减小(填“增大”或“减小”)，当电容器两极板间电压等于电源电压时，电荷停止定向移动，电流I ＝0.(2)电容器的放电过程如图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生中和．在电子移动过程中，形成电流．放电开始电流较大(填“大”或“小”)，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小(填“增大”或“减小”)，两极板间的电压也逐渐减小到零．2．实验步骤(1)按图连接好电路．(2)把单刀双掷开关S打在上面，使触点1与触点2连通，观察电容器的充电现象，并将结果记录在表格中．(3)将单刀双掷开关S打在下面，使触点3与触点2连通，观察电容器的放电现象，并将结果记录在表格中．(4)记录好实验结果，关闭电源．3．注意事项(1)电流表要选用小量程的灵敏电流计．(2)要选择大容量的电容器．(3)实验要在干燥的环境中进行．考向1电容器充、放电现象的定性分析例1(2022·北京卷·9)利用如图所示电路观察电容器的充、放电现象，其中E为电源，R 为定值电阻，C为电容器，A为电流表，V为电压表．下列说法正确的是()A．充电过程中，电流表的示数逐渐增大后趋于稳定B．充电过程中，电压表的示数迅速增大后趋于稳定C．放电过程中，电流表的示数均匀减小至零D．放电过程中，电压表的示数均匀减小至零答案 B解析充电过程中，随着电容器C两极板电荷量的积累，电路中的电流逐渐减小，电容器充电结束后，电流表示数为零，A错误；充电过程中，随着电容器C两极板电荷量的积累，电压表测量电容器两端的电压，电容器两端的电压迅速增大，电容器充电结束后，最后趋于稳定，B正确；电容器放电过程的I－t图像如图所示，可知电流表和电压表的示数不是均匀减小至0的，C、D错误．考向2 电容器充、放电现象的定量计算例2 (2023·山东省实验中学模拟)电容器是一种重要的电学元件，在电工、电子技术中应用广泛．使用图甲所示电路观察电容器的充、放电过程．电路中的电流传感器与计算机相连，可以显示电路中电流随时间的变化关系．图甲中直流电源电动势E ＝8 V ，实验前电容器不带电．先使S 与“1”端相连给电容器充电，充电结束后，使S 与“2”端相连，直至放电完毕．计算机记录的电流随时间变化的i －t 曲线如图乙所示．(1)乙图中阴影部分的面积S 1________S 2；(选填“>”“<”或“＝”)(2)计算机测得S 1＝1 203 mA·s ，则该电容器的电容为________F ；(保留两位有效数字) (3)由甲、乙两图可判断阻值R 1________R 2.(选填“>”“<”或“＝”) 答案 (1)＝ (2)0.15 (3)<解析 (1)题图乙中阴影面积S 1和S 2分别表示充电和放电中电容器上的总电荷量，所以两者相等．(2)由阴影面积代表电容器上的电荷量得q ＝S 1＝1.203 C ，U ＝E ＝8 V ，则C ＝q U ＝1.2038 F ≈0.15 F .(3)由题图乙可知充电瞬间电流大于放电瞬间电流，且充电瞬间电源电压与放电瞬间电容器两极板电压相等，由E R 0＋R 1＞ER 0＋R 2，解得R 1＜R 2.考点二 电容器及平行板电容器的动态分析1．电容器(1)组成：由两个彼此绝缘又相距很近的导体组成． (2)带电荷量：一个极板所带电荷量的绝对值． (3)电容器的充、放电：①充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．②放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能． 2．电容(1)定义：电容器所带的电荷量与电容器两极板之间的电势差之比． (2)定义式：C ＝QU.(3)单位：法拉(F)、微法(μF )、皮法(pF).1 F ＝106 μF ＝1012 pF. (4)意义：表示电容器容纳电荷本领的高低．(5)决定因素：由电容器本身物理条件(大小、形状、极板相对位置及电介质)决定，与电容器是否带电及电压无关． 3．平行板电容器的电容(1)决定因素：两极板的正对面积、电介质的相对介电常数、两板间的距离． (2)决定式：C ＝εr S4πkd.1．电容器的电荷量等于两个极板所带电荷量绝对值的和．( × ) 2．电容器的电容与电容器所带电荷量成正比，与电压成反比．( × ) 3．放电后电容器的电荷量为零，电容也为零．( × )1．两类典型问题(1)电容器始终与恒压电源相连，电容器两极板间的电势差U 保持不变． (2)电容器充电后与电源断开，电容器两极板所带的电荷量Q 保持不变． 2．两类典型动态分析思路比较考向1 两极板间电势差不变例3 (2022·重庆卷·2)如图为某同学采用平行板电容器测量材料竖直方向尺度随温度变化的装置示意图，电容器上极板固定，下极板可随材料尺度的变化上下移动，两极板间电压不变．若材料温度降低时，极板上所带电荷量变少，则( )A ．材料竖直方向尺度减小B ．极板间电场强度不变C ．极板间电场强度变大D ．电容器电容变大 答案 A解析 根据题意可知极板之间电压U 不变，极板上所带电荷量Q 变少，根据电容定义式C ＝Q U 可知，电容器的电容C 减小，D 错误；根据电容的决定式C ＝εr S 4πkd 可知，极板间距d 增大，极板之间形成匀强电场，根据E ＝Ud 可知，极板间电场强度E 减小，B 、C 错误；极板间距d 增大，材料竖直方向尺度减小，A 正确．考向2 两极板电荷量不变例4 (2023·河北省高三检测)如图所示，一平行板电容器充电后与电源断开，负极板(M 板)接地，在两板间的P 点固定一个带负电的试探电荷．若正极板N 保持不动，将负极板M 缓慢向右平移一小段距离，下列说法正确的是( )A ．P 点电势升高B ．两板间电压增大C ．试探电荷的电势能增大D ．试探电荷受到的电场力增大答案 C解析 由C ＝Q U ，C ＝εr S 4πkd ，E ＝U d ，可得U ＝4πkdQ εr S ，E ＝4πkQεr S ，因为电容器与电源断开，电荷量保持不变，两板间的距离d 减小，所以两板间电压减小，两板间电场强度不变，试探电荷受到的电场力不变，故B 、D 错误；因φ＝Ed ′，d ′为P 到负极板之间的距离，d ′减小，所以P 点电势降低，因沿电场线方向电势降低，M 板电势为零，所以P 点电势为正，P 点固定的试探电荷为负电荷，电势降低，电势能增加，故C 正确，A 错误．考向3 电容器的综合分析例5 (多选)平行板电容器的两极板A 、B 接于电池两极，一个带正电小球悬挂在电容器内部，闭合开关S ，电容器充电，稳定后悬线偏离竖直方向夹角为θ，如图所示．那么( )A ．保持开关S 闭合，带正电的A 板向B 板靠近，则θ增大 B ．保持开关S 闭合，带正电的A 板向B 板靠近，则θ不变C ．开关S 断开，带正电的A 板向B 板靠近，则θ增大D ．开关S 断开，带正电的A 板向B 板靠近，则θ不变 答案 AD解析 保持开关S 闭合，电容器两端的电势差不变，带正电的A 板向B 板靠近，极板间距离减小，电场强度E 增大，小球所受的电场力变大，θ增大，故A 正确，B 错误；断开开关S ，电容器所带的电荷量不变，由C ＝Q U ，C ＝εr S 4πkd ，E ＝U d 得E ＝4πkQεr S ，知d 变化，E 不变，小球所受电场力不变，θ不变，故C 错误，D 正确．考点三 带电粒子(带电体)在电场中的直线运动考向1 带电粒子在电场中的直线运动1．对带电粒子进行受力分析时应注意的问题(1)要掌握电场力的特点．电场力的大小和方向不仅跟电场强度的大小和方向有关，还跟带电粒子的电性和电荷量有关． (2)是否考虑重力依据情况而定．基本粒子：如电子、质子、α粒子、离子等除有特殊说明或明确的暗示外，一般不考虑重力(但不能忽略质量)．带电颗粒：如液滴、油滴、尘埃、小球等，除有特殊说明或明确的暗示外，一般都不能忽略重力．2．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子静止或做匀速直线运动．(2)粒子所受合外力F 合≠0且与初速度共线，带电粒子将做加速直线运动或减速直线运动． 3．用动力学观点分析 a ＝qE m ，E ＝Ud ，v 2－v 02＝2ad .4．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12m v 2－12m v 02非匀强电场中：W ＝qU ＝E k2－E k1例6 如图所示，一充电后的平行板电容器的两极板相距l .在正极板附近有一质量为M 、电荷量为q (q >0)的粒子；在负极板有另一质量为m 、电荷量为－q 的粒子．在电场力的作用下，两粒子同时从静止开始运动．已知两粒子同时经过平行于正极板且与其相距25l 的平面．若两粒子间的相互作用可忽略，不计重力，则M ∶m 为( )A ．3∶2B ．2∶1C ．5∶2D ．3∶1 答案 A解析 设电场强度为E ，两粒子的运动时间相同，对电荷量为q 的粒子有a M ＝Eq M ，25l ＝12·EqM t 2；对电荷量为－q 的粒子有a m ＝Eq m ，35l ＝12·Eq m t 2，联立解得M m ＝32，故选A.考向2 带电体在电场力和重力作用下的直线运动例7 (2023·云南昆明市一中高三检测)如图，长度为L 的轻质绝缘细杆两端连接两个质量均为m 的绝缘带电小球A 和B ，两小球均可看作质点，带电荷量为q A ＝＋6q 、q B ＝－2q .将小球从图示位置由静止释放，下落一段时间后B 进入位于下方的匀强电场区域．匀强电场方向竖直向上，场强E ＝mgq，重力加速度为g .求：(1)小球A 刚进入电场时的速度大小；(2)要使小球B 第一次下落时不穿出电场下边界，电场区域的最小高度H . 答案 (1)5gL (2)3.5L解析 (1)设小球A 刚进入电场时的速度大小为v 0，由动能定理可得 2mg (L ＋L 2)＋|q B |EL ＝12×2m v 02－0解得v 0＝5gL (2)由动能定理可得2mg (H ＋L2)＋|q B |EH －q A E (H －L )＝0－0解得H ＝3.5L .考向3 带电粒子在交变电场中的直线运动1．常见的交变电场常见的产生交变电场的电压波形有方形波、锯齿波、正弦波等． 2．常见的题目类型 (1)粒子做单向直线运动． (2)粒子做往返运动． 3．解题技巧(1)按周期性分段研究．(2)将⎭⎪⎬⎪⎫φ－t 图像U －t 图像E －t 图像――→转换a －t 图像――→转化v －t 图像． 例8 如图所示，在两平行金属板中央有一个静止的电子(不计重力)，当两板间的电压分别如图中甲、乙、丙、丁所示时，电子在板间运动(假设不与板相碰)，下列说法正确的是( )A ．电压如甲图所示时，在0～T 时间内，电子的电势能一直减少B ．电压如乙图所示时，在0～T2时间内，电子的电势能先增加后减少C ．电压如丙图所示时，电子在板间做往复运动D ．电压如丁图所示时，电子在板间做往复运动 答案 D解析 若电压如题图甲时，在0～T 时间内，电场力先向左后向右，则电子先向左做匀加速直线运动，后做匀减速直线运动，即电场力先做正功后做负功，电势能先减少后增加，故A 错误；电压如题图乙时，在0～12T 时间内，电子向右先加速后减速，即电场力先做正功后做负功，电势能先减少后增加，故B 错误；电压如题图丙时，电子向左先做加速运动，过了12T后做减速运动，到T 时速度减为0，之后重复前面的运动，故电子一直朝同一方向运动，故C 错误；电压如题图丁时，电子先向左加速，到14T 后向左减速，12T 后向右加速，34T 后向右减速，T 时速度减为零，之后重复前面的运动，则电子做往复运动，故D 正确．例9 (多选)(2023·四川成都市武侯高级中学模拟)某电场的电场强度E 随时间t 变化规律的图像如图所示．当t ＝0时，在该电场中由静止释放一个带电粒子，设带电粒子只受电场力作用，则下列说法中正确的是( )A ．带电粒子将始终向同一个方向运动B ．0～3 s 内电场力对带电粒子的冲量为0C ．2 s 末带电粒子回到原出发点D ．0～2 s 内，电场力做的总功不为零 答案 BD解析 由牛顿第二定律可得带电粒子在第1 s 内的加速度大小为a 1＝qE 1m，第2 s 内加速度大小为a 2＝qE 2m， 因E 2＝2E 1，则a 2＝2a 1，则带电粒子先匀加速运动1 s 再匀减速0.5 s 时速度为零，接下来的0.5 s 将反向匀加速，再反向匀减速，t ＝3 s 时速度为零，v －t 图像如图所示．由图可知，带电粒子在电场中做往复运动，故A 错误；由v －t 图像可知，t ＝3 s 时，v ＝0，根据动量定理可知，0～3 s 内电场力对带电粒子的冲量为0，故B 正确；由v －t 图像面积表示位移可知，t ＝2 s 时，带电粒子位移不为零，没有回到出发原点，故C 错误；由v －t 图像可知，t ＝2 s 时，v ≠0，根据动能定理可知，0～2 s 内电场力做的总功不为零，故D 正确．课时精练1．(多选)关于电容器的电容，下列说法中正确的是( )A ．根据C ＝QU 可知，电容器的电容与其所带电荷量成正比，跟两极板间的电压成反比B ．对于确定的电容器，其所带电荷量与两板间的电压成正比C ．无论电容器电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压的比值都恒定不变D ．电容器所带电荷量增加2倍，则电容增大2倍 答案 BC解析 电容是电容器本身的性质，一个确定的电容器的电容是不变的，与所带的电荷量和两板间的电压无关，故A 、D 错误；根据Q ＝CU ，对于确定的电容器，其所带电荷量与两板间的电压成正比，故B正确；根据电容的定义式C＝QU可知，电容器所带的电荷量与电压的比值是电容，故C正确．2.(多选)(2023·福建省模拟)如图为手机指纹识别功能的演示，此功能的一个关键元件为指纹传感器．其部分原理为：在一块半导体基板上集成有上万个相同的小极板，极板外表面绝缘．当手指指纹一面与绝缘表面接触时，指纹的凹点与凸点分别与小极板形成一个个正对面积相同的电容器，若每个电容器的电压保持不变，则下列说法正确的是()A．指纹的凹点与小极板距离远，电容大B．指纹的凸点与小极板距离近，电容大C．若手指挤压绝缘表面，电容器两极间的距离减小，小极板带电荷量增多D．若用湿的手指去识别，识别功能不会受影响答案BC解析根据电容的决定式C＝εr S4πkd可知，指纹的凹点与小极板距离远，即d大，则C小；指纹的凸点与小极板距离近，即d小，则C大，故A错误，B正确．若手指挤压绝缘表面，电容器两极间的距离减小，则C增大，由于电容器的电压保持不变，根据Q＝CU可知小极板带电荷量Q增多，故C正确．若用湿的手指去识别，由于自来水是导电的，则使得同一指纹的凹点和凸点与小极板之间的距离将会发生变化，从而改变了电容器的电容，使得识别功能受到影响，故D错误．3.(2023·四川省成都七中高三检测)如图所示，将一平行板电容器和二极管串联接在直流电源上，二极管具有单向导电性，现将开关闭合等到电路稳定．下列说法正确的是()A．若增大两极板间的距离，则电容器电容增大B．若增大两极板间的距离，则两极板间的电场强度减小C．若减小两极板间的距离，则两极板间的电压不变D．若减小两极板间的距离，则电容器的带电荷量Q减小答案 C解析 根据C ＝εr S 4πkd 可知，若增大两极板间的距离d ，电容器电容减小，A 错误；由于C ＝QU ，E ＝U d ，联立可得E ＝4πkQεr S ，若增大两极板间的距离d ，电容器电容减小，由于二极管具有单向导电性，电容器带电荷量保持不变，从而电容器内部电场强度保持不变，B 错误；由C ＝εr S 4πkd 可知，若减小两极板间的距离，电容器的电容增大，又由C ＝QU 可知，两极板电压降低，二极管正向导通，继续给电容器充电，最终电容器两极板间的电压仍等于电源电压，因此两极板间的电压保持不变，电容器的带电荷量Q 增大，C 正确，D 错误．4．静电火箭的工作过程简化图如图所示，离子源发射的离子经过加速区加速，进入中和区与该区域里面的电子中和，最后形成中性高速射流喷射而产生推力．根据题目信息可知( )A ．M 板电势低于N 板电势B ．进入中和区的离子速度与离子带电荷量无关C ．增大加速区MN 极板间的距离，可以增大射流速度而获得更大的推力D ．增大MN 极板间的电压，可以增大射流速度而获得更大的推力 答案 D解析 由于加速后的离子在中和区与电子中和，所以被加速的离子带正电，则加速区的极板M 电势高，A 错误；由动能定理知qU ＝12m v 2，解得v ＝2qUm，所以进入中和区的离子速度与离子的比荷、加速电压的大小有关，加速电压越大离子速度越大，与极板间的距离无关，故D 正确，B 、C 错误．5.(2023·浙江省模拟)据报道，我国每年心源性猝死案例高达55万，而心脏骤停最有效的抢救方式是通过AED 自动除颤机给予及时治疗．某型号AED 模拟治疗仪器的电容器电容是15 μF ，充电至9 kV 电压，如果电容器在2 ms 时间内完成放电，则下列说法正确的是( )A ．电容器放电过程的平均电流为67.5 AB ．电容器的击穿电压为9 kVC ．电容器充电后的电荷量为135 CD ．电容器充满电的电容是15 μF ，当放电完成后，电容为0 答案 A解析 根据电容的定义式C ＝QU ，解得Q ＝15×10－6×9×103 C ＝0.135 C ，故放电过程的平均电流为I ＝Q t ＝0.1352×10－3 A ＝67.5 A ，故A 正确，C 错误；当电容器的电压达到击穿电压时，电容器将会损坏，所以9 kV 电压不是击穿电压，故B 错误；电容器的电容与电容器的带电荷量无关，所以当电容器放完电后，其电容保持不变，故D 错误．6.(多选) 一质量为m 、电荷量为q 的带正电粒子(重力不计)以速度v 0逆着电场线方向射入有左边界的匀强电场，电场强度为E (如图所示)，则( )A ．粒子射入的最大深度为m v 02qEB ．粒子射入的最大深度为m v 022qEC ．粒子在电场中运动的最长时间为m v 0qED ．粒子在电场中运动的最长时间为2m v 0qE答案 BD解析 粒子从射入到运动至速度为零，由动能定理得－Eqx max ＝0－12m v 02，最大深度x max ＝m v 022qE ，由v 0＝at ，a ＝Eqm 可得t ＝m v 0Eq ，由对称性可得粒子在电场中运动的最长时间为t max ＝2t ＝2m v 0Eq，故选B 、D.7.如图所示，一质量为m 、电荷量为q 的小球在电场强度大小为E 、区域足够大的匀强电场中，以初速度v 0沿ON 在竖直面内做匀变速直线运动．ON 与水平面的夹角为30°，重力加速度为g ，且mg ＝qE ，则( )A ．电场方向竖直向上B ．小球运动的加速度大小为g2C ．小球上升的最大高度为v 024gD ．若小球在初始位置的电势能为零，则小球电势能的最大值为12m v 02答案 C解析 小球做匀变速直线运动，合力应与速度在同一直线上，即在ON 直线上，因mg ＝qE ，所以电场力qE 与重力关于ON 对称，根据数学知识可知，电场力qE 与水平方向的夹角应为30°，即电场方向不是竖直向上的，受力情况如图所示．合力沿ON 方向向下，大小为mg ，所以加速度大小为g ，方向沿ON 向下，A 、B 错误；小球做匀减速直线运动，由运动学公式可得最大位移为x ＝v 022g ，则小球上升的最大高度为h ＝x sin 30°＝v 024g ，C 正确；若小球在初始位置的电势能为零，在减速运动至速度为零的过程中，小球克服电场力做功和克服重力做功是相等的，由能量守恒可知，小球的初动能一半转化为电势能，一半转化为重力势能，初动能为12m v 02，则小球的最大电势能为14m v 02，D 错误．8．(多选)如图甲所示，A 、B 两极板间加上如图乙所示的交变电压，A 板的电势为0，一质量为m 、电荷量大小为q 的电子仅在电场力作用下，在t ＝T4时刻从A 板的小孔处由静止释放进入两极板间运动，恰好到达B 板，则( )A ．A 、B 两板间的距离为qU 0T 216mB ．电子在两板间的最大速度为qU 0mC ．电子在两板间做匀加速直线运动D ．若电子在t ＝T8时刻进入两极板间，它将时而向B 板运动，时而向A 板运动，最终到达B板 答案 AB解析 电子在t ＝T4时刻由静止释放进入两极板运动，由分析可知，电子先加速后减速，在t＝34T 时刻到达B 板，设两板的间距为d ，加速度大小为a ＝qU 0md ，则有d ＝2×12a (T 4)2，解得d ＝qU 0T 216m ，故A 正确；由题意可知，经过T 4时间电子速度最大，则最大速度为v m ＝a ·T4＝qU 0m，故B 正确；电子在两板间先向右做匀加速直线运动，然后向右做匀减速直线运动，故C 错误；若电子在t ＝T 8时刻进入两极板间，在T 8～T2时间内电子做匀加速直线运动，位移x＝12·a ·(38T )2＝98d >d ，说明电子会一直向B 板运动并在T2之前就打在B 板上，不会向A 板运动，故D 错误．9．如图甲所示，实验器材主要有电源、理想电压表V 、两个理想电流表A 1和A 2、被测电解电容器C 、滑动变阻器R 、两个开关S 1和S 2以及导线若干． 实验主要步骤如下： ①按图甲连接好电路．②断开开关S 2，闭合开关S 1，让电池组给电容器充电，当电容器充满电后，读出并记录电压表的示数U ，然后断开开关S 1.③断开开关S 1后，闭合开关S 2，每间隔5 s 读取并记录一次电流表A 2的电流值I 2，直到电流消失．④以放电电流I 2为纵坐标，放电时间t 为横坐标，在坐标纸上作出I 2－t 图像．(1)在电容器的充电过程中，电容器两极板上的电荷量逐渐____________(选填“增大”或“减小”)，电流表A 1的示数逐渐____________(选填“增大”或“减小”)．(2)由I 2－t 图像可知，充电结束时电容器储存的电荷量Q ＝________ C ．(结果保留2位有效数字)(3)若步骤②中电压表的示数U ＝2.95 V ，则滑动变阻器接入电路部分的阻值R ＝________ Ω.(结果保留2位有效数字)(4)类比直线运动中由v －t 图像求位移的方法，当电容为C 的电容器两板间电压为U 时，电容器所储存的电能E p ＝________(请用带有U 、C 的表达式表示)． 答案 (1)增大 减小 (2)3.3×10－3 (3)9.8×103 (4)12CU 2解析 (1)在电容器的充电过程中，电容器两极板上的电荷量逐渐增大；随着时间的推移充电电流越来越小，即电流表A 1的示数逐渐减小．(2)根据q ＝It 可得图像与横轴所围的面积表示电荷量，每一个小格表示电荷量为q ＝25×10－6×5 C ＝1.25×10－4 C ，可知电容器储存的电荷量为Q ＝26×1.25×10－4 C ≈3.3×10－3 C.(3)电压表的示数U ＝2.95 V ，根据图像可知放电最大电流为300 μA ，可知滑动变阻器接入电路部分的阻值为R ＝UI ≈9.8×103 Ω.(4)电容器所储存的电能E p ＝12QU ＝12CU 2.10.在光滑绝缘的水平面上，长为2L 的绝缘轻质细杆的两端各连接一个质量均为m 的带电小球A 和B (均可视为质点)组成一个带电系统，球A 所带的电荷量为＋2q ，球B 所带的电荷量为－3q .现让A 处于如图所示的有界匀强电场区域MNQP 内，已知虚线MN 位于细杆的中垂线，MN 和PQ 的距离为4L ，匀强电场的电场强度大小为E 、方向水平向右．释放带电系统，让A 、B 从静止开始运动，不考虑其他因素的影响．求：(1)释放带电系统的瞬间，两小球加速度的大小； (2)带电系统从开始运动到速度第一次为零所需的时间； (3)带电系统运动过程中，B 球电势能增加的最大值． 答案 (1)Eqm(2)32mLEq(3)6EqL 解析 (1)对整体应用牛顿第二定律有E ·2q ＝2ma ，得出两小球加速度大小为a ＝Eqm(2)系统向右加速运动阶段L ＝12at 12解得t 1＝2mLEq此时B 球刚刚进入MN ，带电系统的速度v ＝at 1假设小球A 不会出电场区域，带电系统向右减速运动阶段有－3Eq ＋2Eq ＝2ma ′，加速度a ′＝－Eq 2m减速运动时间t 2＝0－va ′＝22mLEq减速运动的距离L ′＝0－v 22a ′＝2L ，可知小球A 恰好运动到PQ 边界时速度减为零，假设成立．所以带电系统从开始运动到速度第一次为零所需的时间t ＝t 1＋t 2＝32mLEq(3)B 球在电场中向右运动的最大距离x ＝2L进而求出B 球电势能增加的最大值ΔE p ＝－W 电＝6EqL .11．如图甲所示，一平行板电容器两板间距为d ，在一板内侧附近有一带电荷量为q 、质量为m 的正离子，为使该离子能在两极间来回运动而不撞在两极板上，在两极板间加上如图乙所示交变电压，此交变电压的周期应有( )A ．T ＜4d m qUB ．T >4d m qUC ．T ＜2d m qUD ．T >2dm qU答案 A解析 设周期为T 时，正离子从左极板向右运动，先做T 4的匀加速直线运动，再做T4的匀减速直线运动，到达右极板时，速度恰好减为零．根据图像可知，加速和减速运动的加速度大小相同，位移大小相同，是完全对称的运动．其加速度为a ＝Uqdm，则根据匀加速运动的速度公。

考点27电容器带电粒子在电场中的运动考点名片考点细争辩：(1)带电粒子在匀强电场中的运动；(2)示波管、常见电容器；(3)电容器的电压、电荷量和电容的关系等。

其中考查到的如：2022年全国卷Ⅰ第14题、2022年天津高考第4题、2022年北京高考第23题、2021年全国卷Ⅱ第24题、2021年天津高考第7题、2021年安徽高考第23题、2021年四川高考第10题、2021年山东高考第20题、2021年海南高考第5题、2022年山东高考第18题、2022年天津高考第4题、2022年安徽高考第22题、2021年全国卷Ⅰ第16题、2021年广东高考第15题、2021年全国卷Ⅱ第24题等。

备考正能量：本考点综合性较强，以平行板电容器为情景的试题，多以选择题形式消灭，一般难度较小。

涉及到带电粒子在电场中运动的试题，多以计算题的形式消灭，一般难度较大，材料新颖。

估计今后高考中这一考查形式不会消灭大的波动。

一、基础与经典1. 在如图所示的试验装置中，平行板电容器的极板A与静电计相接，极板B 接地。

若极板B稍向上移动一点，由观看到的静电计指针变化做出平行板电容器电容变小的结论的依据是()A．极板上的电荷量几乎不变，两极板间的电压变大B．极板上的电荷量几乎不变，两极板间的电压变小C．两极板间的电压不变，极板上的电荷量变小D．两极板间的电压不变，极板上的电荷量变大答案 A解析B板稍向上移一点，板上的电荷量几乎不变，由C＝εS4kπd，可知S减小，C变小，再由C＝QU可知Q不变，C变小，故U变大，故A选项正确，其他选项错误。

2. 如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地。

一带电油滴位于电容器中的P点且恰好处于平衡状态。

现将平行板电容器的上极板竖直向上移动一小段距离，则()A．带电油滴将沿竖直方向向上运动B．P点的电势将降低C．带电油滴的电势能将减小D．电容器的电容减小，极板带电荷量将增大答案 B解析上极板向上移动一小段距离后，板间电压不变，仍为电源电动势E，故电场强度将减小，油滴所受电场力减小，故油滴将向下运动，A错误；P点的电势大于0，且P点与下极板间的电势差减小，所以P点的电势降低，B正确；两极板间电场方向竖直向下，所以P点的油滴应带负电，当P点电势降低时，油滴的电势能应增加，C错误；电容器的电容C＝εr S4πkd，由于d增大，电容C应减小，极板带电荷量Q＝CE将减小，D错误。

一、平行板电容器两类动态问题分析1．区分两种基本情况⑴ 电容器始终与电源相连时，电容器两极板电势差U 保持不变； ⑵ 电容器充电后与电源断开时，电容器所带电荷量Q 保持不变。

2．三个讨论依据⑴ 平行板电容器电容的决定式r = 4πSC kdε⑵ 平行板电容器内部为匀强电场，所以场强UE d=⑶ 电容器所带电荷量Q CU =3．技巧:先判断属于哪类情况，紧抓“不变量”即“控制变量法”，选择合适的公式分析。

⑴ 始终与电源相连U 不变：4πS S S C Q UC k d d d εεε=∝⇒=∝1U E d d=∝ 即仅改变S 时，E 不变。

⑵ 充电后断电源Q 不变：4πS S Q d C U k d d C S εεε=∝⇒=∝ 4π1k Q E S S εε=∝即仅改变d 时，E 不变。

【例1】 如图所示，平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电荷量很小）固定在P 点。

以C 表示电容器的电容，E 表示两极板间的电场强度，U 表示两极板间的电压，p E 表示正电荷在P 点的电势能，若保持负极板不动，将正极板移到如图虚线所示的位置，则A ．C 变大B ．E 变大C ．U 变小D ．pE 变小【答案】 A C【例2】 如图，一平行板电容器的两个极板竖直放置，在两极板间有一带电小球，小球用一绝缘轻线悬挂于O 点。

先给电容器缓慢充电，使两极板所带电荷量分别复习复习第18讲 带电粒子在电场中的运动为Q +和Q -，此时悬线与竖直方向的夹角为π6。

再给电容器缓慢充电，直到悬线和竖直方向的夹角增加到π3，且小球与两极板不接触。

求第二次充电使电容器正极板增加的电荷量。

【答案】 2Q二、带电粒子在匀强电场中的运动1．匀加速直线运动（加速场）2201122mv mv Uq -= 2．匀减速直线运动（减速场）⑴ 若入射初动能2012mv 满足：20102mv Uq ->，则粒子可穿越电场区域，出射时动能为2k 012E mv Uq =-⑵ 若入射初动能2012mv 满足：20102mv Uq -<，则粒子不能穿越电场区域，粒子将从入射点沿入射的反向离开电场，离开时的动能仍为2012mv3．匀变速曲线运动-类平抛（偏转场）分析方法：运动的合成和分解。

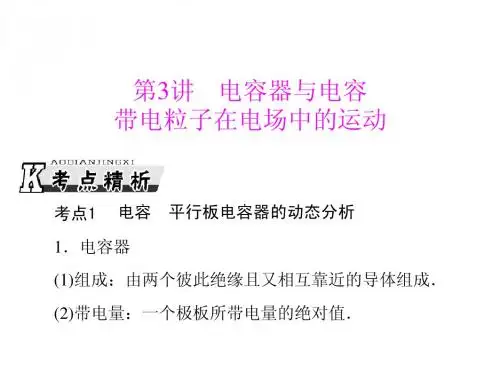

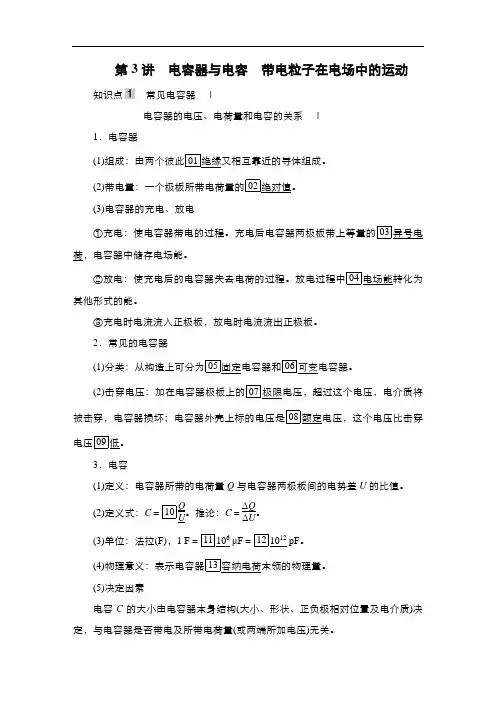

冠夺市安全阳光实验学校第3节 电容器与电容 带电粒子在电场中的运动知识点1 电容器、电容、平行板电容器 1．电容器(1)带电量：一个极板所带电荷量的绝对值． (2)电容器的充、放电①充电：使电容器带电的过程，充电后电容器两极板带上等量的异种电荷，电容器中储存电场能．②放电：使充电后的电容器失去电荷的过程，放电过程中电场能转化为其他形式的能．2．电容(1)意义：表示电容器容纳电荷本领的物理量．(2)定义式：C ＝Q U ＝ΔQΔU.(3)单位：法拉(F)，1 F ＝106μF＝1012pF. 3．平行板电容器(1)影响因素：平行板电容器的电容与正对面积成正比，与电介质的相对介电常数成正比，与两极板间的距离成反比．(2)决定式：C ＝εr S4πkd，k 为静电力常量．知识点2 带电粒子在电场中的运动1．带电粒子在电场中的加速(1)处理方法：利用动能定理：qU ＝12mv 2－12mv 20.(2)适用范围：任何电场．2．带电粒子在匀强电场中的偏转(1)研究条件：带电粒子垂直于电场方向进入匀强电场．(2)处理方法：类似于平抛运动，应用运动的合成与分解的方法．①沿初速度方向做匀速直线运动，运动时间t ＝lv 0.②沿电场方向，做初速度为零的匀加速直线运动．错误!知识点3 示波管1．示波管装置示波管由电子枪、偏转电极和荧光屏组成，管内抽成真空．如图6­3­1所示．图6­3­12．工作原理(1)如果在偏转电极XX′和YY′之间都没有加电压，则电子枪射出的电子束沿直线运动，打在荧光屏中心，在那里产生一个亮斑．(2)YY′上加的是待显示的信号电压．XX′上是机器自身产生的锯齿形电压，叫做扫描电压．若所加扫描电压和信号电压的周期相同，就可以在荧光屏上得到待测信号在一个周期内随时间变化的稳定图象．1．正误判断(1)电容器所带的电荷量是指每个极板所带电荷量的代数和．(×)(2)电容器的电容与电容器所带电荷量成反比．(×)(3)带电粒子在匀强电场中只能做类平抛运动．(×)(4)带电粒子在电场中，只受电场力时，也可以做匀速圆周运动．(√)(5)示波管屏幕上的亮线是由于电子束高速撞击荧光屏而产生的．(√)(6)带电粒子在电场中运动时重力一定可以忽略不计．(×)2．(对电容器电容的理解)根据电容器电容的定义式C＝QU，可知( ) 【：96622112】A．电容器所带的电荷量Q越多，它的电容就越大，C与Q成正比B．电容器不带电时，其电容为零C．电容器两极板之间的电压U越高，它的电容就越小，C与U成反比D．以上说法均不对【答案】D3．(示波管的原理)(多选)如图6­3­2所示，示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成．如果在荧光屏上P点出现亮斑，那么示波管中的( )图6­3­2A．极板X应带正电B．极板X′应带正电C．极板Y应带正电D．极板Y′应带正电【答案】AC4．(带电粒子在电场中的直线运动)两平行金属板相距为d，电势差为U，一电子质量为m、电荷量为e，从O点沿垂直于极板的方向射出，最远到达A 点，然后返回，如图6­3­3所示，OA＝h，此电子具有的初动能是( )图6­3­3A.edhUB．edUhC.eUdhD.eUhd【答案】D[核心精讲]1．分析比较的思路(1)先确定是Q 还是U 不变：电容器保持与电源连接，U 不变；电容器充电后与电源断开，Q 不变．(2)用决定式C ＝εr S4πkd确定电容器电容的变化．(3)用定义式C ＝QU 判定电容器所带电荷量Q 或两极板间电压U 的变化．(4)用E ＝Ud分析电容器极板间场强的变化．2．两类动态变化问题的比较[题组通关]1．(2016·全国乙卷)一平行板电容器两极板之间充满云母介质，接在恒压直流电源上．若将云母介质移出，则电容器( ) 【：96622113】A ．极板上的电荷量变大，极板间电场强度变大B ．极板上的电荷量变小，极板间电场强度变大C ．极板上的电荷量变大，极板间电场强度不变D ．极板上的电荷量变小，极板间电场强度不变D 平行板电容器电容的表达式为C ＝εS4πkd，将极板间的云母介质移出后，导致电容器的电容C 变小．由于极板间电压不变，据Q ＝CU 知，极板上的电荷量变小．再考虑到极板间电场强度E ＝Ud，由于U 、d 不变，所以极板间电场强度不变，选项D 正确．2．(2015·安徽高考)已知均匀带电的无穷大平面在真空中激发电场的场强大小为σ2ε0，其中σ为平面上单位面积所带的电荷量，ε0为常量．如图6­3­4所示的平行板电容器，极板正对面积为S ，其间为真空，带电荷量为Q .不计边缘效应时，极板可看做无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为( )图6­3­4A.Q ε0S 和Q 2ε0S B.Q 2ε0S 和Q 2ε0S C.Q 2ε0S 和Q 22ε0SD.Q ε0S 和Q 22ε0SD 每块极板上单位面积所带的电荷量为σ＝QS ，每块极板产生的电场强度为E ＝σ2ε0，所以两极板间的电场强度为2E ＝Q ε0S.一块极板在另一块极板处产生的电场强度E ′＝Q 2ε0S ，故另一块极板所受的电场力F ＝qE ′＝Q ·Q2ε0S ＝Q 22ε0S，选项D 正确．[核心精讲]1．带电粒子在电场中运动时是否考虑重力的处理方法(1)基本粒子：如电子、质子、α粒子、离子等，除有说明或明确的暗示以外，一般都不考虑重力(但并不忽略质量)．(2)带电颗粒：如液滴、油滴、尘埃、小球等，除有说明或有明确的暗示以外，一般都要考虑重力．2．解决带电粒子在电场中的直线运动问题的两种思路(1)运动状态的分析：带电粒子沿与电场线平行的方向进入匀强电场，受到的电场力方向与运动方向在同一条直线上，做加(减)速直线运动．(2)用功与能的观点分析：电场力对带电粒子做的功等于带电粒子动能的变化量，即qU ＝12mv 2－12mv 20.[师生共研]●考向1 仅在电场力作用下的直线运动(多选)如图6­3­5所示为匀强电场的电场强度E 随时间t 变化的图象．当t ＝0时，在此匀强电场中由静止释放一个带电粒子，设带电粒子只受电场力的作用，则下列说法中正确的是( )图6­3­5A ．带电粒子将始终向同一个方向运动B ．2 s 末带电粒子回到原出发点C ．3 s 末带电粒子的速度为零D ．0～3 s 内，电场力做的总功为零CD 设第1 s 内粒子的加速度为a 1，第2 s 内的加速度为a 2，由a ＝qEm可知，a 2＝2a 1，可见，粒子第1 s 内向负方向运动，1.5 s 末粒子的速度为零，然后向正方向运动，至3 s 末回到原出发点，粒子的速度为0，由动能定理可知，此过程中电场力做功为零，综上所述，可知C 、D 正确．●考向2 带电粒子在电场力和重力作用下的直线运动问题(2014·安徽高考)如图6­3­6所示，充电后的平行板电容器水平放置，电容为C ，极板间距离为d ，上极板正中有一小孔．质量为m 、电荷量为＋q 的小球从小孔正上方高h 处由静止开始下落，穿过小孔到达下极板处速度恰为零(空气阻力忽略不计，极板间电场可视为匀强电场，重力加速度为g )．求：图6­3­6(1)小球到达小孔处的速度；(2)极板间电场强度大小和电容器所带电荷量；(3)小球从开始下落运动到下极板处的时间． 【规范解答】 (1)由v 2＝2gh 得v ＝2gh . (2)在极板间带电小球受重力和电场力作用，有qE －mg ＝ma 且v 2－0＝2ad ，得E ＝mg h ＋dqd由U ＝Ed 、Q ＝CU 得Q ＝C mg h ＋dq.(3)由题得h ＝12gt 21、0＝v ＋at2、t ＝t 1＋t 2，综合可得t ＝h ＋dh2h g.【答案】 (1)2gh (2)mg h ＋dqdC mg h ＋d q (3)h ＋d h2hg[题组通关]3．平行板间加如图6­3­7所示周期性变化的电压，重力不计的带电粒子静止在平行板，从t ＝0时刻开始将其释放，运动过程无碰板情况，则能定性描述粒子运动的速度图象的是( )图6­3­7A 粒子从0时刻在电场中做匀加速直线运动，在T2时刻电场反向，粒子做匀减速直线运动，在T 时刻速度减为零，以后循环此过程，故本题只有选项A 正确．4．(2017·汕头模拟)如图6­3­8所示，M 和N 是两个带等量异种电荷的平行正对金属板，两板与水平方向的夹角为60°.将一个质量为m 、电荷量为q的带正电小球从靠近N 板的位置由静止释放，释放后，小球开始做匀加速直线运动，运动方向与竖直方向成30°角．已知两金属板间的距离为d ，重力加速度为g ，则( ) 【：96622114】图6­3­8 A ．N 板带负电B ．M 、N 板之间的场强大小为3mgqC ．小球从静止到与M 板接触前的瞬间，合力对小球做的功为3mgdD ．M 、N 板之间的电势差为－mgdqD 小球带正电，受到的电场力方向与电场方向相同，所以N 板带正电，A 错误；小球的运动方向就是小球所受合力方向，而小球的运动方向恰好在小球所受重力方向和电场力方向夹角的平分线上，所以电场力等于mg ，M 、N 板之间的场强大小为E ＝mg q ，B 错误；M 、N 板之间的电势差为U ＝－Ed ＝－mgdq，D 正确；小球从静止到与M 板接触前的瞬间，重力和电场力做的功都是mgd ，合力对小球做的功为2mgd ，C 错误．[核心精讲]1．带电粒子在匀强电场中偏转时的两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU 0＝12mv 2y ＝12at 2＝12·qU 1md ·⎝ ⎛⎭⎪⎫l v 02tan θ＝qU 1l mdv 20得：y ＝U 1l 24U 0d ，tan θ＝U 1l2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l2.2．带电粒子在匀强电场中偏转的功能关系当讨论带电粒子的末速度v 时，也可以从能量的角度进行求解：qU y ＝12mv2－12mv 20，其中U y ＝Udy ，指初、末位置间的电势差． [师生共研](多选)(2015·天津高考)如图6­3­9所示，氕核、氘核、氚核三种粒子从同一位置无初速地飘入电场线水平向右的加速电场E 1，之后进入电场线竖直向下的匀强电场E 2发生偏转，最后打在屏上．整个装置处于真空中，不计粒子重力及其相互作用，那么( )图6­3­9A ．偏转电场E 2对三种粒子做功一样多B ．三种粒子打到屏上时的速度一样大C ．三种粒子运动到屏上所用时间相同D ．三种粒子一定打到屏上的同一位置 【合作探讨】(1)氕核、氘核、氚核三种粒子有什么不同点和相同点？提示：三种粒子的符号分别为：11H 、21H 、31H ，相同点是均带有一个单位的正电荷，q ＝＋e .不同点是质量数不同，分别是1、2、3，即质量之比为1∶2∶3.(2)如何分析在E 2中电场力对三种粒子的做功多少？提示：因电场力qE 2为恒力，故由W ＝qE 2·y 分析，而y 是在E 2中的偏转位移，可由y ＝E 2l 24E 1d分析．AD 根据动能定理有qE 1d ＝12mv 21，得三种粒子经加速电场加速后获得的速度v 1＝2qE 1d m .在偏转电场中，由l ＝v 1t 2及y ＝12qE 2mt 22得，带电粒子经偏转电场的侧位移y ＝E 2l 24E 1d，则三种粒子在偏转电场中的侧位移大小相等，又三种粒子带电荷量相同，根据W ＝qE 2y 得，偏转电场E 2对三种粒子做功一样多，选项A 正确；根据动能定理，qE 1d ＋qE 2y ＝12mv 22，得到粒子离开偏转电场E 2打到屏上时的速度v 2＝2qE 1d ＋qE 2ym，由于三种粒子的质量不相等，故v 2不一样大，选项B 错误；粒子打在屏上所用的时间t ＝d v 12＋L ′v 1＝2d v 1＋L ′v 1(L ′为偏转电场左端到屏的水平距离)，由于v 1不一样大，所以三种粒子打在屏上的时间不相同，选项C 错误；根据v y ＝qE 2m t 2及tan θ＝v yv 1得，带电粒子的偏转角的正切值tan θ＝E 2l2E 1d，即三种带电粒子的偏转角相等，又由于它们的侧位移相等，故三种粒子打到屏上的同一位置，选项D 正确．[题组通关]5．(多选)(2015·江苏高考)如图6­3­10所示，一带正电的小球向右水平抛入范围足够大的匀强电场，电场方向水平向左．不计空气阻力，则小球( ) 【：96622115】图6­3­10 A ．做直线运动B ．做曲线运动C ．速率先减小后增大D ．速率先增大后减小BC 小球运动时受重力和电场力的作用，合力F 方向与初速度v 0方向不在一条直线上，小球做曲线运动，选项A 错误，选项B 正确；将初速度v 0分解为垂直于F 方向的v 1和沿F 方向的v 2，根据运动与力的关系，v 1的大小不变，v 2先减小后反向增大，因此小球的速率先减小后增大，选项C 正确，选项D 错误．6．如图6­3­11所示，两平行金属板间有一匀强电场，板长为L ，板间距离为d ，在板右端L 处有一竖直放置的光屏M ，一带电荷量为q 、质量为m 的质点从两板射入板间，最后垂直打在M 屏上，则下列结论正确的是( )图6­3­11A ．板间电场强度大小为mgqB ．板间电场强度大小为mg2qC ．质点在板间的运动时间和它从板的右端运动到光屏的时间相等D ．质点在板间的运动时间大于它从板的右端运动到光屏的时间C 根据质点垂直打在M 屏上可知，质点在两板运动时向上偏转，在板右端运动时向下偏转，mg ＜qE ，选项A 、B 错误；根据运动的分解和合成，质点沿水平方向做匀速直线运动，质点在板间的运动时间和它从板的右端运动到光屏的时间相等，选项C 正确、D 错误．[典题示例]如图6­3­12所示的装置是在竖直平面内放置的光滑绝缘轨道，处于水平向右的匀强电场中，带负电荷的小球从高为h 的A处由静止开始下滑，沿轨道ABC 运动并进入圆环内做圆周运动．已知小球所受电场力是其重力的3/4，圆环半径为R ，斜面倾角为θ＝60°，s BC ＝2R .若使小球在圆环内能做完整的圆周运动，h 至少为多少？(sin 37°＝0.6，cos 37°＝0.8)图6­3­12【规范解答】 小球所受的重力和电场力都为恒力，故可将两力等效为一个力F ，如图所示．可知F ＝1.25mg ，方向与竖直方向成37°角．由图可知，小球做完整的圆周运动的临界点是D 点，设小球恰好能通过D 点，即达到D 点时圆环对小球的弹力恰好为零．由圆周运动知识得：F ＝m v 2D R ，即： 1.25mg ＝m v 2DR由动能定理有：mg (h －R －R cos 37°)－34mg ×(h cot θ＋2R ＋R sin 37°)＝12mv 2D ，联立解得h ＝7.7R .【答案】 7.7R带电体在匀强电场和重力场组成的复合场中的运动问题，是高中物理教学中一类重要而典型的题型．对于这类问题，若采用常规方法求解，过程复杂，运算量大．若采用“等效法”求解，则能避开复杂的运算，过程比较简捷．先求出重力与电场力的合力，将这个合力视为一个“等效重力”，将a ＝F 合m视为“等效重力加速度”，再将物体在重力场中做圆周运动的规律迁移到等效重力场中分析求解即可．[题组通关]7．(多选)如图6­3­13所示，在地面上方的水平匀强电场中，一个质量为m 、电荷量为＋q 的小球，系在一根长为L 的绝缘细线一端，可以在竖直平面内绕O 点做圆周运动．AB 为圆周的水平直径，CD 为竖直直径．已知重力加速度为g ，电场强度E ＝mgq.下列说法正确的是( )【：96622116】 图6­3­13A ．若小球在竖直平面内绕O 点做圆周运动，则它运动的最小速度为gLB ．若小球在竖直平面内绕O 点做圆周运动，则小球运动到B 点时的机械能最大C ．若将小球在A 点由静止开始释放，它将在ACBD 圆弧上往复运动D ．若将小球在A 点以大小为gL 的速度竖直向上抛出，它将能够到达B 点BD 因为电场强度E ＝mgq，所以小球所受电场力大小也为mg ，故小球所受合力大小为2mg ，方向斜向右下方，与竖直方向夹角为45°，故小球通过圆弧AD 的中点时速度最小，此时满足2mg ＝m v 2minL，因此小球在竖直面内圆周运动的最小速度v min ＝2gL ，A 项错误；由功能关系知，物体机械能的变化等于除重力、弹簧的弹力之外的力所做的功，小球在竖直平面内绕O 点做圆周运动，运动到B 点时，电场力做功最多，故运动到B 点时小球的机械能最大，B 项正确；小球在A 点由静止开始释放后，将沿合外力方向做匀加速直线运动，C 项错误；若将小球以gL 竖直向上抛出，经时间t ＝2gLg回到相同高度，其水平位移s＝12·qE mt 2＝2L ，故小球刚好运动到B 点，D 项正确．。

第3讲电容器带电粒子在电场中的运动知识点一电容器及电容1．电容器(1)组成：由两个彼此________又相互靠近的导体组成．(2)带电荷量：一个极板所带电荷量的________．(3)电容器的充、放电：①充电：使电容器带电的过程，充电后电容器两极板带上等量的________，电容器中储存电场能．②放电：使充电后的电容器失去电荷的过程，放电过程中________转化为其他形式的能．2．电容(1)定义：电容器所带的________与两个极板间的________的比值．(2)定义式：________.(3)单位：法拉(F)、微法(μF)、皮法(pF)．1 F＝________ μF＝________ pF.(4)意义：表示电容器________本领的高低．(5)决定因素：由电容器本身物理条件(大小、形状、相对位置及电介质)决定，与电容器是否________及________无关．3．平行板电容器的电容(1)决定因素：正对面积，相对介电常数，两板间的距离．(2)决定式：____________.知识点二带电粒子在电场中的运动1．带电粒子在电场中的加速(1)在匀强电场中，W＝________＝qU＝mv2－m.(2)在非匀强电场中，W＝________＝mv2－m.2．带电粒子在匀强电场中的偏转(1)条件：以速度v0垂直于电场线方向飞入匀强电场，仅受电场力．(2)运动性质：________运动．(3)处理方法：运动的分解． ①沿初速度方向：做________运动．②沿电场方向：做初速度为零的____________运动． (4)基本规律设粒子带电荷量为q ，质量为m ，两平行金属板间的电压为U ，板长为l ，板间距离为d ，如图所示，(忽略重力影响)，则有①加速度：a ＝＝＝.②在电场中的运动时间：t ＝③速度⎩⎪⎨⎪⎧v x ＝v 0v y ＝at ＝qUlmv 0d ，v ＝v 2x ＋v 2y ，tan θ＝v y v x ＝qUl mv 20d.④位移⎩⎪⎨⎪⎧l ＝v 0t y ＝12at 2＝qUl 22mv 20d知识点三 示波管 1．示波管的构造①电子枪，②________，③荧光屏(如图所示)2．示波管的工作原理(1)YY ′上加的是待显示的________，XX ′上是仪器自身产生的锯齿形电压，叫做________． (2)观察到的现象①如果在偏转电极XX ′和YY ′之间都没有加电压，则电子枪射出的电子沿直线运动，打在荧光屏________，在那里产生一个亮斑．②若所加扫描电压和________的周期相等，就可以在荧光屏上得到待测信号在一个周期内变化的稳定图象．思考辨析(1)电容器所带的电荷量是指每个极板所带的电荷量的代数和．( )(2)电容表示电容器容纳电荷的多少．( )(3)电容器的电容与电容器所带的电荷量成反比．( )(4)放电后的电容器所带的电荷量为零，电容也为零．( )(5)公式C＝可用来计算任何电容器的电容．( )(6)带电粒子在匀强电场中只能做类平抛运动．( )(7)带电粒子在电场中只受电场力时，也可以做匀速圆周运动．( )教材改编[人教版选修3－1·P32·T1改编](多选)如图所示，用静电计可以测量已充电的平行板电容器两极板之间的电势差U，电容器已带电，则下列判断正确的是( )A．增大两极板间的距离，指针张角变大B．将A板稍微上移，静电计指针张角变大C．若将玻璃板插入两板之间，则静电计指针张角变大D．若减小两板间的距离，则静电计指针张角变小考点一电容器及电容器的动态分析自主演练1．两种类型—2．电容器动态的分析思路：(1)U不变①根据C＝＝先分析电容的变化，再分析Q的变化．②根据E＝分析场强的变化．③根据U AB＝E·d分析某点电势变化．(2)Q不变①根据C＝＝先分析电容的变化，再分析U的变化．②根据E＝＝分析场强变化．[多维练透]1．a、b两个电容器如图甲所示，图乙是它们的部分参数．由此可知，下列关于a、b两个电容器的说法正确的是( )A．a、b两个电容器的电容之比为8:1B．a、b两个电容器的电容之比为4:5C．b电容器正常工作时最多可容纳的电荷量为0.1 CD．a电容器正常工作时最多可容纳的电荷量为1 C2．某位移式传感器的原理示意图如图所示，E为电源，R为电阻，平行金属板A、B和介质P构成电容器，当可移动介质P向左匀速移出的过程中( )A．电容器的电容变大B．电容器的电荷量保持不变C．M点的电势比N点的电势低D．流过电阻R的电流方向从M到N3．[2021·江西上饶六校一联](多选)一位同学用底面半径为r的圆桶形塑料瓶制作了一种电容式传感器，用来测定瓶内溶液深度的变化，如图所示，瓶的外壁涂有一层导电涂层和瓶内导电溶液构成电容器的两极，它们通过探针和导线与电源、电流计、开关相连，中间的一层塑料为绝缘介质，其厚度为d.相对介电常数为εr.若发现在某段时间t内有大小为I的电流从下向上流过电流计，设电源提供电压恒定为U，则下列说法中正确的是( )A．瓶内液面升高了B．瓶内液面降低了C．电容器在这段时间内放电D．瓶内液面高度在t时间内变化了4．[2021·安徽皖江名校联盟联考](多选)如图所示是探究平行板电容器与哪些因素有关的实验装置．用导线将充了电的平行板电容器的带正电且固定的A板与静电计的金属小球相连，将带负电的B板与静电计的金属外壳同时接地，两板间P点固定一带负电且电荷量很小的点电荷．下列说法中正确的是( )A．若将极板B稍向上移动一点，极板上的电荷量几乎不变，静电计指针张角变大B．若将极板B稍向上移动一点，两极板间的电压不变，极板上的电荷量变大C．若将B板向左平移一小段距离，静电计指针张角变大D．若将B板向左平移一小段距离，P点处的负点电荷的电势能增大考点二带电粒子在电场中的直线运动师生共研1．解题方法(1)动力学方法：根据带电粒子受到的电场力，用牛顿第二定律结合运动学公式求解．(2)能量方法：根据电场力对带电粒子所做的功，用动能定理求解．2．注意粒子的重力(1)基本粒子：如电子、质子、α粒子、离子等，除特殊说明外，一般不考虑重力，但不能忽略质量．(2)带电颗粒：如液滴、油滴、尘埃、小球等，除特殊说明外，一般不能忽略重力．例1 [2020·四川乐山三调]如图所示，在竖直面(纸面)内有匀强电场，电荷量为q(q>0)、质量为m 的小球受水平向右、大小为mg的恒力F，从M匀速运动到N，已知MN长为d，与力F的夹角为60°，重力加速度为g，则( )A．场强大小为B．M、N间的电势差为0C．从M到N，电场力做功为－mgdD．若仅将力F方向顺时针转30°，小球将从M向N做匀变速直线运动[教你解决问题]“题眼”是小球做匀速运动→小球受电场力、重力和恒力F平衡→根据平衡条件求解场强E；“变化”是将力F方向顺时针转30°→找到合力的方向→判断小球的运动情况．练1 如图所示，三块平行放置的带电金属薄板A、B、C中央各有一小孔，小孔分别位于O、M、P点．由O点静止释放的电子恰好能运动到P点．现将C板向右平移到P′点，则由O点静止释放的电子( )A．运动到P点返回B．运动到P和P′点之间返回C．运动到P′点返回D．穿过P′点练2 (多选)在绝缘水平桌面(桌面足够大)上方充满平行桌面的电场，其电场强度E随时间t的变化关系如图所示，小物块电荷量为q＝＋1×10－4C，将其放在该水平桌面上并由静止释放，小物块速度v与时间t的关系如图所示，重力加速度g取10 m/s2，则下列说法正确的是( )A．物块在4 s内位移是6 mB．物块的质量是2 kgC．物块与水平桌面间动摩擦因数是0.2D．物块在4 s内电势能减少了18 J考点三带电粒子在电场中的偏转多维探究1．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时的偏转角度总是相同的．证明：由qU0＝m及tan φ＝得tan φ＝(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O为粒子水平位移的中点，即O到电场边缘的距离为.2．带电粒子在匀强电场中偏转的功能关系讨论带电粒子的末速度v时也可以从能量的角度进行求解：qU y＝mv2－m，其中U y＝y，指初、末位置间的电势差．题型1带电粒子在匀强电场中的偏转(类比分析，化曲为直)例2 [2020·浙江卷，6]如图所示，一质量为m、电荷量为q(q>0)的粒子以速度v0从MN连线上的P 点水平向右射入大小为E、方向竖直向下的匀强电场中．已知MN与水平方向成45°角，粒子的重力可以忽略，则粒子到达MN连线上的某点时( )A．所用时间为B．速度大小为3v0C．与P点的距离为D．速度方向与竖直方向的夹角为30°题型2|带电体在匀强电场中的偏转例3 [2021·河北衡水中学模拟]如图所示，虚线1、2、3是竖直方向匀强电场中间距相等的等势线．将重力不可忽略、带等量异种电荷的小球a、b同时以相等的速率分别沿1、3等势线抛出，t时刻两小球经过等势线2.不计两小球间的相互作用．下列说法正确的是( )A．a的质量比b的小B．在t时刻，a的动能比b的大C．在t时刻，a和b的电势能相等D．在t时刻，a和b的动量大小相等题型3|带电粒子在匀强电场中的加速和偏转例4 [2020·天津十二区县重点学校二联](多选)如图所示，在竖直放置的平行金属板A、B之间加有恒定电压U，A、B两板的中央留有小孔O1、O2，在B板的右侧有平行于极板的匀强电场E，电场范围足够大，感光板MN垂直于电场方向固定放置．第一次从小孔O1处由静止释放一个质子，第二次从小孔O1处由静止释放一个α粒子，不计粒子的重力，关于这两个粒子的运动，下列判断正确的是( )A．质子和α粒子在O2处的速度大小之比为1：2B．质子和α粒子在整个过程中运动的时间相等C．质子和α粒子打到感光板上时的动能之比为1：2D．质子和α粒子打到感光板上的位置相同练3 [2019·江苏卷，5]一匀强电场的方向竖直向上．t＝0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P，不计粒子重力，则P ­ t关系图象是( )练4 [2020·天津三模]如图所示，平面直角坐标系xOy在竖直平面内，第三象限内有水平向左的匀强电场，第四象限内y轴与x＝2R虚线之间有竖直向下的匀强电场，两电场的电场强度大小均为E，x＝3R 处有一竖直固定的光屏．现在第三象限内固定一个半径为R的四分之一光滑圆弧轨道AB，圆弧圆心在坐标原点O，A端点在x轴上，B端点在y轴上．一个带电小球(可视为质点)从A点上方高2R处的P点由静止释放，小球从A点进入圆弧轨道运动，从B点离开时速度的大小为2，重力加速度为g，求：(1)小球的电荷量及其电性；(2)小球最终打在光屏上的位置距x轴的距离．思维拓展现代生活、科技中的静电场问题(STSE)类型1 电容器在科技生活中的应用例1(多选)目前智能手机普遍采用了电容触摸屏，因为工作面上接有高频信号，当用户手指触摸电容触摸屏时，手指和工作面形成一个电容器，控制器精密确定手指位置．对于电容触摸屏，下列说法正确的是( )A．电容触摸屏只需要触摸，不需要压力即能产生位置信号B．使用绝缘笔在电容触摸屏上也能进行触控操作C．手指压力变大时，由于手指与屏的夹层工作面距离变小，电容变小D．手指与屏的接触面积变大时，电容变大[教你解决问题]类型2 医学中的静电场问题例2 [2019·浙江卷，10]当今医学上对某些肿瘤采用质子疗法进行治疗，该疗法用一定能量的质子束照射肿瘤杀死癌细胞．现用一直线加速器来加速质子，使其从静止开始被加速到 1.0×107 m/s.已知加速电场的场强为1.3×105 N/C，质子的质量为1.67×10－27 kg，电荷量为1.6×10－19 C，则下列说法正确的是( )A．加速过程中质子电势能增加B．质子所受到的电场力约为2×10－15 NC．质子加速需要的时间约为8×10－6 sD．加速器加速的直线长度约为4 m类型3 静电除尘例3 如图是某款家用空气净化器原理示意图，污浊空气通过过滤网后尘埃带电．图中放电极b、d接电源正极，集尘极a、c、e接电源负极(接地)．以下说法正确的是( )A．通过过滤网后空气中的尘埃带负电B．c、d两个电极之间的电场方向竖直向下C．尘埃被吸附到集尘极e的过程中动能增大D．尘埃被吸附到集尘极a的过程中所受电场力做负功类型4 喷墨打印机例 4 有一种喷墨打印机的打印头结构示意图如图所示，喷嘴喷出来的墨滴经带电区带电后进入偏转板，经偏转板间的电场偏转后打到承印材料上．已知偏移量越大字迹越大，现要减小字迹，下列做法可行的是( )A．增大墨滴的带电荷量B．减小墨滴喷出时的速度C．减小偏转板与承印材料的距离D．增大偏转板间的电压练在维护和检修高压供电线路时，为了不影响城市用电，电工经常要在高压线上带电作业．为了保障电工的安全，电工全身要穿上用金属丝线编织的衣服(如图甲)．图乙中电工站在高压直流输电线的A供电线上作业，其头顶上方有B供电线，B供电线的电势高于A供电线的电势．虚线表示电工周围某一截面上的等势面，c、d、e、f是不同等势面上的四个点，以下说法中正确的是( )A．在c、d、e、f四点中，c点的电场最强B．在c、d、e、f四点中，f点的电势最高C．若将某电子由c移到f，其电势能将增大D．若将电子在d点由静止释放，它会向e点所在等势面运动第3讲电容器带电粒子在电场中的运动基础落实知识点一1．(1)绝缘(2)绝对值 (3)①异种电荷②电能2．(1)电荷量电势差(2)C＝(3)1061012(4)容纳电荷(5)带电电压3．(2)C＝知识点二1．(1)qEd (2)qU2．(2)匀变速曲线(3)①匀速直线②匀加速直线知识点三1．偏转电极2．(1)信号电压扫描电压(2)①中心②信号电压思考辨析(1)×(2)×(3)×(4)×(5)×(6)×(7)√教材改编解析：电势差U变大(小)，指针张角变大(小)．电容器所带电荷量一定，由公式C＝知，当d变大时，C变小，再由C＝得U变大；当A板上移时，正对面积S变小，C也变小，U变大；当插入玻璃板时，C变大，U变小；当两板间的距离减小时，C变大，U变小，所以选项A、B、D正确．答案：ABD考点突破1．解析：由题图乙可知，a电容器的电容为C1＝1 000 μF，b电容器的电容为C2＝10 000 μF，所以a、b两个电容器的电容之比为1 000:10 000＝1:10，A、B错误；a电容器正常工作时最多能容纳的电荷量为q1＝C1U1＝1 000×10－6×80 C＝0.08 C，b电容器正常工作时最多能容纳的电荷量为q2＝C2U2＝10 000×10－6×10 C＝0.1 C，故C正确，D错误．答案：C2．解析：当可移动介质P向左匀速移出的过程中，介电常数减小，电容器电容变小，选项A错误；电容器的电压等于电源电动势，不变，电荷量Q＝CU减小，选项B错误；电容器放电，电流方向为M→R →N，M点的电势比N点的电势高，选项C错误，D正确．答案：D3．解析：根据C＝，当d、εr不变时，C∝S，而正对面积S正比于液面高度h.电流计中有从下向上流过的电流，说明电容器在放电，电容器带电荷量Q＝CU在减小，在电压U恒定时，说明电容C在减小，则h在减小，瓶内的液面降低了，故A错误，B、C正确．t时间内放电，释放的电荷量ΔQ＝UΔC＝It.ΔC＝＝，解得Δh＝，故D正确．答案：BCD4．解析：本题考查电容器动态问题、静电计指针偏角的变化．由于平行板电容器的电容远大于静电计的指针和外壳组成的电容器的电容，而它们的电势差总相同，故平行板电容器的带电荷量远大于静电计指针和外壳组成的电容器的带电荷量，可认为平行板电容器不接电源时电荷量几乎不变，极板B稍向上移动，电容器两极板的正对面积减小，由C＝可知C减小，由C＝可知，Q不变，U变大，静电计指针张角变大，选项A正确，B错误；若将B板向左平移一小段距离，平行板电容器的电容C减小，由C＝知，U变大，静电计指针张角变大，选项C正确；若将B板向左平移一小段距离，平行板电容器间的电场强度E＝不变，由于P点与B板的距离d PB增大，则U PB增大，P点的电势φP增大，P点处的负点电荷的电势能减小，选项D错误．答案：AC例1 解析：对小球受力分析，如图所示，重力与恒力F垂直，根据平衡知识可知(qE)2＝(mg)2＋F2，解得qE＝2mg，E＝，选项A错误；恒力F与电场力所在直线之间的夹角的正切值tan θ＝＝，解得θ＝30°，可知电场力的方向与M、N的连线垂直，所以M、N之间的电势差一定为零，选项B正确；从M到N，电场力做功W电＝q·U MN＝0，选项C错误；若仅将力F方向顺时针转30°，小球受的合力一定不与M、N的连线平行，则小球不可能从M向N做匀变速直线运动，选项D错误．答案：B练1 解析：C板在P点时，由静止释放的电子从O到P过程中合外力做的总功为零．当C板移到P′时，根据E＝＝＝＝，可知B、C板间的电场强度不变，由静止释放的电子从O到P过程中合外力做的总功仍然为零，所以电子运动到P点时速度为零，然后返回，故A正确．答案：A练2 解析：物块在4 s内位移为x＝×2×(2＋4) m＝6 m，故选项A正确；由图可知，前2 s 物块做匀加速直线运动，由牛顿第二定律有qE1－μmg＝ma，由图线知加速度为a＝1 m/s2,2 s后物块做匀速运动，由平衡条件有qE2＝μmg，联立解得q(E1－E2)＝ma，由图可得E1＝3×104 N/C，E2＝2×104 N/C，代入数据解得m＝1 kg，由qE2＝μmg可得μ＝0.2，故选项B错误，C正确；物块在前2 s的位移x1＝×2×2 m＝2 m，物块在后2 s的位移为x2＝vt2＝4 m，电场力做正功W＝qE1x1＋qE2x2＝6 J＋8 J＝14 J，则电势能减少了14 J，故选项D错误．答案：AC例2 解析：粒子从P点垂直电场方向出发到达MN连线上某点时，沿水平方向和竖直方向的位移大小相等，即v0t＝at2，a＝，解得t＝，A项错误；在该点，粒子沿电场方向的速度v＝at＝2v0，所以合速度大小为v＝＝v0，B项错误；该点到P点的距离s＝x＝v0t＝，C项正确；由平行四边形定则可知，在该点速度方向与竖直方向夹角的正切值tan θ＝＝，则θ≠30°，D项错误．答案：C例3 解析：两球在竖直方向都做初速度为零的匀加速直线运动，且t时刻两球的竖直分位移大小相等，由公式y＝at2知，两球加速度大小相等．根据牛顿第二定律可知，对a球有qE＋m a g＝m a a0，对b球有qE－m b g＝m b a0，可得m a>m b，选项A错误．根据动能定理可知，对a球有m a a0y＝m a－m a，对b球有m b a0y＝m b－m b，可得v a＝v b，即在t时刻小球a的速度大小等于小球b的速度大小，在t时刻，因为m a>m b，所以a的动能比b的大，a的动量大于b的动量，选项B正确，D错误．在t时刻两小球的电势相等，又两球带异种电荷，故在t时刻两球电势能不等，选项C错误．答案：B例4 解析：根据动能定理有mv2－0＝qU，解得v＝，质子()和α粒子(e)的比荷之比为2:1，故两者在O2处的速度大小之比为:1，选项A错误．在A、B间a＝，则质子的加速度大，所以质子运动时间短；进入右侧电场做类平抛运动，由h＝t2，可知质子做类平抛运动的时间也短，故质子在整个过程中的运动时间小于α粒子的运动时间，选项B错误．对整个过程，由动能定理得E k－0＝q(U＋Eh)，故带电粒子的末动能与电荷量成正比，所以质子和α粒子打到感光板上时的动能之比为1:2，选项C正确．带电粒子由O2到MN板，竖直方向h＝t2，水平方向x＝vt，又v＝，联立解得x＝2，所以质子和α粒子打到感光板上的位置相同，选项D正确．答案：CD练3 解析：带电粒子所受电场力沿竖直方向，则粒子在电场中做类平抛运动，即沿初速度方向做匀速直线运动，沿电场力方向做初速度为零的匀加速直线运动，假设电场力大小为F，则P＝Fv，其中v为沿电场力方向的速率，则v＝at、a＝，整理得P＝t，由关系式可知P­t图象应为一条过原点的倾斜直线，A正确，BCD错误．答案：A练4 解析：(1)假设小球带正电且电荷量为q，小球从P点运动到B点的过程，根据动能定理有mg·3R－qER＝mv2由题知小球到B点时速度v＝2，解得q＝则假设成立，即小球带正电，且电荷量为q＝.(2)小球在第四象限内的电场中所受的电场力方向向下，大小为qE＝mg，小球从B点以v＝2的速度进入第四象限内的电场中做类平抛运动，加速度为a＝＝2g小球在第四象限内的电场中运动的时间t1＝＝下落的高度h1＝a＝R出电场时竖直方向的分速度v y＝at1＝2出电场至打在光屏上运动的时间t2＝＝出电场至打到光屏上，在竖直方向运动的距离h2＝v y t2＋g＝R因此小球打在光屏上的位置距x轴的距离H＝R＋h1＋h2＝3.125R.答案：(1)小球带正电，(2)3.125R思维拓展典例1 解析：据题意知，电容触摸屏只需要触摸，由于流经四个电极的电流与手指到四个角的距离成比例，控制器就能确定手指的位置，因此不需要手指有压力，选项A正确；绝缘笔与工作面不能形成一个电容器，所以不能在电容屏上进行触控操作，选项B错误；手指压力变大时，由于手指与屏的夹层工作面距离变小，电容将变大，选项C错误；手指与屏的接触面积变大时，电容变大，选项D正确．答案：AD典例2 解析：电场力对质子做正功，质子的电势能减少，A错误；质子受到的电场力大小F＝qE≈2×10－14N，B错误；质子的加速度a＝≈1.2×1013m/s2，加速时间t＝≈8×10－7s，C错误；加速器加速的直线长度x＝≈4 m，故D正确．答案：D典例3 解析：本题考查电场力做功及其相关知识点．根据集尘极接电源负极可知，污浊空气通过过滤网后空气中的尘埃带正电，选项A错误；放电极b、d接电源正极，可知c、d两个电极之间的电场方向竖直向上，尘埃在被吸附到集尘极a、e的过程中所受电场力做正功，动能增大，选项B、D错误，C正确．答案：C典例4 解析：如图所示，带电粒子经偏转电场U2偏转，侧移Y1＝at2，a＝，t＝，可推出Y1＝，Y2＝ltan θ，tan θ＝＝，Y＝Y1＋Y2＝，减小偏转板与承印材料的距离l可使字迹减小，C项正确，A、B、D三项错误．答案：C练解析：本题考查电场强度、电势和电势能、等势面及其相关知识点，依据等势线的疏密程度，可知在c、d、e、f四点中，f点的电场最强，选项A错误；因B供电线的电势高于A供电线的电势，则在c、d、e、f四点中，c点的电势最高，选项B错误；若将某电子由c移到f，即从高电势处移动到低电势处，因电子带负电，则其电势能将增大，选项C正确；沿着电场线方向电势逐渐降低，因c、d、e、f四点电势逐渐降低，故将某电子在d点由静止释放，在电场力作用下，它会向c点所在等势面运动，选项D错误．答案：C。
