实验三晶体三极管混频实验一、实验目的1.掌握三极管混频器的工作原理；2.了解混频器的寄生干扰。
二、实验原理1.For personal use only in study and research; not for commercial use2.3.混频器系统原理图4.三极管混频电路原理图如下，晶体管起信号的混频作用，两个输入信号分别为和；电容C in1、C in2、C out为信号输入和输出的耦合电容，起到隔直流的作用，使前后级的直流电位不相互影响，保证各级工作的稳定性；电容C e对高频交流信号相当于短路，消除偏置电阻R e对高频信号的负反馈作用，提高高频信号的增益；电阻元件R b1、R b2、R e决定晶体管的工作点；电路中的电感L和电容C组成的谐振电路起选频作用，在产生的组合频率中选择所需要的中频输出信号。
For personal use only in study and research; not for commercial use三、仿真结果1.仿真原理图如下。
为获得中频频率为475MHZ信号，设置本振信号V2为500mv （10.7MHZ），载波信号V1为100mv（10.245MHZ）；L1为10uH，C3为12nF,以达到选频作用；示波器分别接入载波信号和输出信号，观察输出波形。
For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use2.去掉V1，进行直流工作点分析，测试放大器的静态直流工作点，结果如下：For personal use only in study and research; not for commercial use3.选取电路节点8作为输出端，对输出信号进行“傅里叶分析”，结果如下图。
郑州轻工业学院课程设计任务书题目三极管混频器工作原理分析专业、班级学号姓名主要内容、基本要求、主要参考资料等：一、主要内容分析三极管混频器工作原理。
二、基本要求1：混频器工作原理，组成框图，工作波形，变频前后频谱图。
2：晶体管混频器的电路组态和优缺点。
3：自激式变频器电路工作原理分析。
4：完成课程设计说明书，说明书应含有课程设计任务书，设计原理说明，设计原理图，要求字迹工整，叙述清楚，图纸齐备。
5：设计时间为一周。
三、主要参考资料1、李银华电子线路设计指导北京航天航空大学出版社2005.62、谢自美电子线路设计·实验·测试华中科技大学出版社2003.103、张肃文高频电子线路高等教育出版社 2004.11完成期限：2010.6.24-2010.6.27指导教师签名：课程负责人签名：2010年6月20日目录第一章混频器工作原理------------------------------------------4第一节混频器概述------------------------------------------------4第二节晶体三极管混频器的工作原理和组成框图---------5第三节三极管混频器的工作波形和变频前后频谱图------8第二章晶体管混频器的电路组态和优缺点------10第一节三极管混频器的电路组态和优缺点-------第二节三极管混频器的技术指标------第三章自激式变频器电路工作原理分析--------------------12第一节自激式变频器工作原理分析---------------------12第二节自激式变频器与他激式变频器的比较------------------------13 第四章心得体会---------------------------------------14第五章参考文献---------------------------------------15第一章混频器工作原理第一节混频器概述1.1.1混频器简介变频（或混频），是将信号频率由一个量值变换为另一个量值的过程。
通信电子线路课程设计说明书题目系、部：电气与信息工程系学生姓名：**指导教师：贾雅琼职称讲师专业：电子信息工程班级：电子0903班完成时间：2011-12-11摘要混频，又称变频，也是一种频谱的线性搬移过程，它是使信号自某一个频率变换成另一个频率。
完成这种功能的电路称为混频器。
混频技术的应用十分广泛。
混频器是超外差式收音机中的关键部件。
直放式接收机高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大，灵敏度较低。
采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。
因为放大功能主要在中放，可以用良好的滤波电路。
采用超外差接收后，调整方便，放大量、选择性主要由中频部分决定，且中频较高频信号的频率低，性能指标容易得到满足。
混频器在一些发射设备中也是必不可少的。
在频分多址信号的合成、微波接力通信、卫星通信等系统中也有其重要的地位。
此外，混频器也是许多电子设备、测量仪器的重要组成部分。
因此，做有关混频电路的课题设计很能检验对高频电子线路的掌握程度；通过混频器设计，可以巩固已学的高频理论知识。
关键词：信号；频率；混频器ABSTRACTFrequency mixing, say again, is also a kind of variable frequency spectrum of linear moving process; it is to make the signal from a certain frequency conversion to another frequency. Complete the functions of the circuit are called the mixer. Mixing technique used widely. The mixer is the super heterodyne key component. Straight put type small signal detection, high-frequency receivers working frequency variation range, the working frequency of high-frequency channels of influence is bigger, a low sensitivity. Using specialized super heterodyne technology after receiving signal frequency mixing into a fixed frequency, put large basic from receive frequency influence, such, frequency signal within the amplification good consistency, sensitivity can do so tall that selective is better also. Because magnifier function mainly in putting can use good filter circuits. Using specialized super heterodyne after receipt and easy to adjust, put large, selectivity consists mainly of intermediate frequency part decision, and intermediate frequency is of high frequency signals low frequency, performance index easily be satisfied. The mixer in some launch equipment is also essential. In frequency division multiple accesses signal synthesis, microwave relay communications, satellite communications, etc system also has its important position. In addition, the mixer is also much electronic equipment, measurement instrument important component.Key words signal；frequency；mixer目录1.三极管混频器的设计内容及要求 (1)1.1设计内容 (1)1.2设计要求 (1)1.3设计框图及原理说明 (1)1.3.1混频原理框图 (1)1.3.2混频原理说明 (1)2. 设计电路及原理与仿真 (3)2.1本地振荡电路 (3)2.1.1振荡起振条件 (3)2.1.2电路及电路参数选择 (3)2.1.3电路仿真 (5)2.2混频电路 (6)2.2.1混频原理电路 (6)2.2.2晶体管混频器电路类型 (7)2.2.3设计电路及电路参数选择 (8)2.2.4电路仿真及调试 (9)总结 (12)参考文献 (13)致谢 (14)附录I (15)附录II (18)1.三极管混频器的设计内容及要求1.1设计内容在本次通信电子线路课程设计中我采用了Multisim仿真软件对三极管混频器进行设计及绘制，并模拟仿真，在仿真的基础上再做了实物。
实验五晶体三极管混频实验一、实验内容1、掌握了解三极管混频器的工作原理；2、了解混频器的寄生干扰。
二、实验原理1、混频器的工作原理混频器的功能是已调波信号（高频）不失真地变换为另一已调波信号，保持原调制规律不变。
为实现混频功能，混频器件必须工作在非线性状态，混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。
本振用于产生一个等幅高频信号UL，与输入信号US经混频器后所产生的差频信号，经带通滤波器滤出。
除输入信号电压Us和本振电压UL外，还存在干扰和噪声。
它们之间任意两者都有可能产生组合频率，这些组合频率如果等于或接近中频，将与输入信号一起通过中频放大器、解调器，对输出级产生干扰，影响输入信号的接收。
干扰是由于混频不满足线性时变工作条件而形成的，不可避免，其中影响最大的是中频干扰和镜像干扰。
2、实验电路图中，本振电压为11.2MHZ从晶体管的发射极e输入，信号频率为8.2MHZ 从晶体三极管的基极B输入，混频后的中频信号由晶体三管的集电极C输出。
输出端的带通滤波器必须调谐在中频Fi上，本实验中频为3MHZ。
三、实验内容1、用频率计测量混频器的输入输出频率，观察输入输出信号的波形；2、用示波器观察输入波形为调幅波时的输出波形。
四、实验步骤（一）模块上电将LC振荡器模块③晶体三极管混频器模块④接通电源。
（二）中频频率的观测1、将LC振荡器调整到“串S”、1C09（150P）状态下，其产生的振荡频率为11.9MHZ信号作为本实验的本振信号，接晶体三极管混频器本振输入2P01，高频信号发生器输出8.9MHz，VP-P=0.5V信号接晶体三极管混频器本振输入2P02。
用示波器观测2TP03波形，测量其中频值。
顺时针调整2W01，输观察2TP03的波形变化。
2、混频的综合观测。
将调制信号为1KHZ载波频率为8.9MHZ的调幅波，作为本实验的晶体三极管混频器射频输入，用双踪示波器的观察2TP01、2TP02、2TP03各点波形，特别注意观察2TP02和2TP03两点波形的包络是否一致。

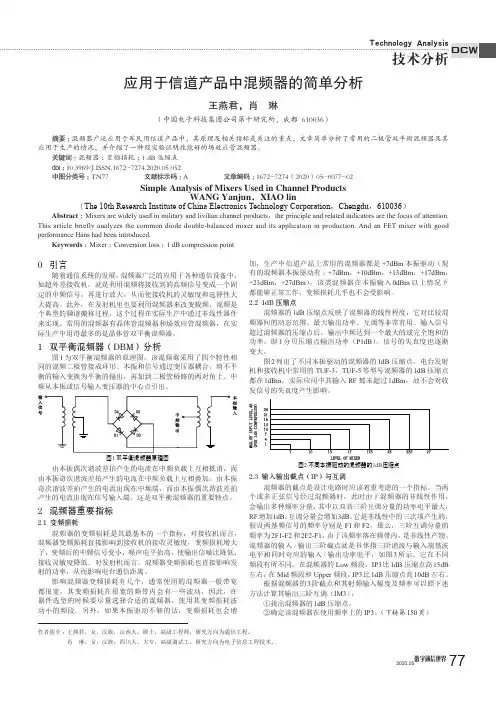

Technology Analysis技术分析DCW77数字通信世界2020.050 引言随着通信系统的发展，混频器广泛的应用于各种通信设备中，如超外差接收机，就是利用混频将接收到的高频信号变成一个固定的中频信号，再进行放大，从而使接收机的灵敏度和选择性大大提高。
此外，在发射机里也要利用混频器来改变载频，混频是个典型的频谱搬移过程，这个过程在实际生产中通过非线性器件来实现。
常用的混频器有晶体管混频器和场效应管混频器，在实际生产中用得最多的是晶体管双平衡混频器。
1 双平衡混频器（DBM）分析图1为双平衡混频器的原理图，该混频器采用了四个特性相同的混频二极管接成环形。
本振和信号通过变压器耦合，将不平衡的输入变换为平衡的输出，再加到二极管桥路的两对角上。
中频从本振或信号输入变压器的中心点引出。
图1 双平衡混频器原理图由本振偶次谐波差拍产生的电流在中频负载上互相抵消，而由本振奇次谐波差拍产生的电流在中频负载上互相叠加。
由本振奇次谐波差拍产生的电流出现在中频端，而由本振偶次谐波差拍产生的电流出现在信号输入端。
这是双平衡混频器的重要特点。
2 混频器重要指标2.1 变频损耗混频器的变频损耗是其最基本的一个指标，对接收机而言，混频器变频损耗直接影响到接收机的接收灵敏度，变频损耗增大了，变频后的中频信号变小，噪声电平抬高，使输出信噪比降低，接收灵敏度降低。
对发射机而言，混频器变频损耗也直接影响发射的功率，从而影响电台通信距离。
影响混频器变频损耗有几个，通常使用的混频器一般带宽都很宽，其变频损耗在很宽的频带内会有一些波动，因此，在器件选型的时候要尽量选择合适的混频器，使用其变频损耗波动小的频段。
另外，如果本振驱动不够的话，变频损耗也会增加，生产中信道产品上常用的混频器都是+7dBm 本振驱动（现有的混频器本振驱动有：+7dBm ，+10dBm ，+13dBm ，+17dBm ，+23dBm ，+27dBm ），该类混频器在本振输入0dBm 以上情况下都能够正常工作，变频损耗几乎也不会受影响。
