《通信电子线路》课程设计说明书晶体管混频器院、部：学生姓名：指导教师：职称讲师专业：通信工程班级：学号：完成时刻： 2012年12月摘要现代通信技术在人们日常生活中占据愈来愈重要的地位。
混频电路作为无线传输体系中不可缺少的重要部份，被普遍应用于各类通信设备中，以实现信号频谱的搬移。
在调制系统中，输入的基带信号都要通过频率的转换变成高频已调信号。
在解调进程中，接收的已调高频信号也要通过频率的转换，变成对应的中频信号。
专门是在超外差式接收机中，混频器应用最为普遍，如AM 广播接收机将频率为535KHZ一1605KH的已调信号变成465KHZ中频信号，电视接收机将频率为48．5M一870M 的已调图象信号变为38MHZ的中频图象信号。
在本次课程设计中，本小组选择设计一个三极管混频器，当输入信号为10MHz正弦波、本振信号为16.455MHz正弦波时，混频器能输出频率为6.465MHz 左右的正弦波。
设计结果大体知足本次设计要求。
关键词: 混频；晶体管ABSTRACTModern communication technology in People's Daily life occupy an increasingly important position. Mixing circuit as a wireless transmission system is an essential part, is widely applied in various communication equipment, in order to realize signal spectrum of the move. In the modulation system, the input of the baseband signal are through frequency conversion into high frequency modulated signal. In the demodulation process, receiving high frequency modulated signal also should pass frequency conversion, into the corresponding intermediate frequency signal. Especially in the superheterodyne receiver, mixer are widely used, such as AM radio receiver will frequency for 535 KHZ a 1605 kh of modulated signal into 465 KHZ intermediate frequency signal, TV receiver will frequency is 48.5 M a 870 M of the modulated signal is transformed into the image of the intermediate frequency image signal . In this course design, the team chose to design a triode mixer, when the input signal for 10 MHz sine wave, the vibration signal is 16.455 MHz sine wave, mixer can output frequency is 6.465 MHz or so sine wave. Design results are basically meet the design requirementsKeywords: mixing; transistor目录1 方案论证 01.1 课题设计任务及功能要求 01.2 三极管混频电路方案分析 01.2.1 方案一 01.2.2 方案二 01.2.3 方案三 01.3 三极管混频器方案确信 02 硬件电路设计 (2)2.1 混频电路 (2)2.1.1 混频电路工作原理 (2)2.1.2 静态工作点的选取 (4)2.1.3 选频网络的参数设置 (4)3 电路仿真及结果分析 (5)3.1 Multisim 11 软件简介 (5)3.2 仿真电路 (5)3.3 仿真结果 (6)3.3.1 仿真结果分析 (8)4 电路板的制作与调试 (9)4.1 电路板的制作 (9)4.2 电路板的调试 (9)4.2.1 调试进程的波形图记录 (9)4.2.2 三极管混频器的误差分析 (11)终止语 (12)致谢 (13)参考文献 (14)附录A:元件清单 (15)附录B:电路原理图 (16)附录C:PCB图 (17)附录D:实物图 (18)1 方案论证1.1 课题设计任务及功能要求设计一个三极管混频器，要求输入信号为10MHz 正弦波，本振信号为16.455MHz 正弦波，混频输出为6.465MHz 的正弦波。

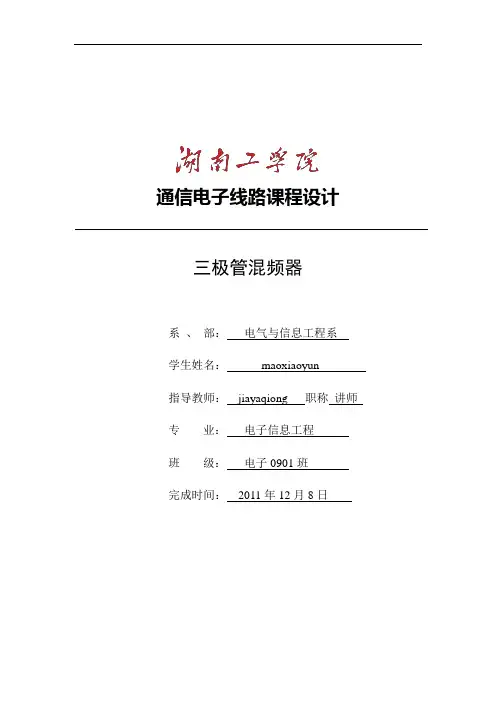

通信电子线路课程设计三极管混频器系、部：电气与信息工程系学生姓名：maoxiaoyun指导教师：jiayaqiong 职称讲师专业：电子信息工程班级：电子0901班完成时间：2011年12月8日摘要人们一直都在寻求快速远距离通信的手段。
但是，直到十八世纪中叶才有了现代意义上的快速远距离通讯手段，这归功于无线电的发明。
一个多世纪以来，通信的方式和内容不断更新发展，从最初的莫尔斯电码到现在的卫星通讯，现代通讯技术正成为人们日常生活中越来越重要的角色。
作为无线传输体系中不可缺少的重要环节，混频技术，如晶体管混频，二极管混频以及场场效应管混频等，被广泛应用于各种通讯设备中，实现信号频谱的搬移。
混频电路又称变频电路,它广泛应用于通信与其它电子设备中,其作用是是将信号频率由一个量值变换为另一个量值。
混频技术的应用十分广泛。
混频器是超外差式收音机中的关键部件。
直放式接收机高频小信号检波，工作频率变化范围大时，工作频率对高频通道的影响比较大，灵敏度较低。
采用超外差技术后，将接收信号混频到一固定中频，放大量基本不受接收频率的影响，这样，频段内信号的放大一致性好，灵敏度可以做得很高，选择性也较好。
因为放大功能主要在中放，可以用良好的滤波电路。
采用超外差接收后，调整方便，放大量、选择性主要由中频部分决定，且中频较高频信号的频率低，性能指标容易得到满足。
混频器在一些发射设备中也是必不可少的。
在频分多址信号的合成、微波接力通信、卫星通信等系统中也有其重要的地位。
混频是指利用非线性元件，例如二极管，把两个不同频率的电信号进行混合，通过选频回路得到第三个频率的信号的过程。
做有关混频电路的课题设计很能检验对高频电子线路的掌握程度；通过混频器设计，可以巩固已学的高频理论知识。
此外为辅助电路，此次的课程设计还应用了LC谐振回路以及LC正弦波本地振荡器。
关键词混频；通信；超外差ABSTRACTPeople have been looking for a means of rapid long distance communication. However, until the mid-eighteenth century only the modern sense of the rapid long-distance means of communication, thanks to the invention of radio. More than a century, communication methods and constantly updated content development, modern communication technology in daily life is becoming an increasingly important role. Wireless transmission system as an important and indispensable part of mixing techniques, such as transistor mixer,diode mixers and field FET mixer, etc., are widely used in various communication devices, the movement to achieve the signal spectrum.Mixer circuit is also known as the frequency transformer circuit,it is widely used in communications and other electronic devices, itsrole is to signal frequency is changing from one value to another value. Mixing technology is widely used. Superheterodyne mixer is a key component of the radio. Direct receiver, high-frequency small-signal detection, the working frequency range, the operating frequency ofthe high-frequency effects channel is relatively large, the sensitivity is low. Using superheterodyne technology, the receivedsignal to a fixed intermediate frequency mixer, put a lot of the basic effects of not receiving frequency, so that band signal amplification consistency, high sensitivity can be done, better selectivity . Because the zoom function, mainly in the place, you can use a goodfilter circuit. Mixer in a number of transmission equipment is also essential. In frequency division multiple access signal synthesis, microwave relay, satellite communications system also has its importance.Mixing is the use of non-linear elements such as diodes, the two mixed signals of different frequencies, frequency-selective circuitto get through the third frequency of the signal process.Keywords mixer; communication; superheterodyne目录1 方案分析 (1)1.1 设计课题任务及功能要求说明 (1)1.2 混频电路的基本原理与组成模型 (1)1.3 三极管混频器的方案设计 (3)1.3.1 三极管混频器原理 (3)2Multisim 10软件简介 (4)3设计课题的仿真分析 (5)3.1 设计课题的参数选择 (5)3.1.1 三极管混频模块 (5)3.1.2 本振模块 (7)3.2 设计课题的仿真结果 (8)3.2.1 晶体管混频器总原理图 (8)3.2.2 仿真结果 (8)3.4 设计课题的仿真调试 (11)3.4.1 失真调试 (11)4 仿真结果分析、干扰及解决办法、设计总结 (12)4.1 结果分析 (12)4.2 干扰及解决办法 (12)4.3 设计总结 (12)参考文献 (13)致谢 (14)1 方案分析1.1 设计课题任务及功能要求说明设计一个三极管混频器。
实验三晶体三极管混频实验一、实验目的1.掌握三极管混频器的工作原理；2.了解混频器的寄生干扰。
二、实验原理1.For personal use only in study and research; not for commercial use2.3.混频器系统原理图4.三极管混频电路原理图如下，晶体管起信号的混频作用，两个输入信号分别为和；电容C in1、C in2、C out为信号输入和输出的耦合电容，起到隔直流的作用，使前后级的直流电位不相互影响，保证各级工作的稳定性；电容C e对高频交流信号相当于短路，消除偏置电阻R e对高频信号的负反馈作用，提高高频信号的增益；电阻元件R b1、R b2、R e决定晶体管的工作点；电路中的电感L和电容C组成的谐振电路起选频作用，在产生的组合频率中选择所需要的中频输出信号。
For personal use only in study and research; not for commercial use三、仿真结果1.仿真原理图如下。
为获得中频频率为475MHZ信号，设置本振信号V2为500mv （10.7MHZ），载波信号V1为100mv（10.245MHZ）；L1为10uH，C3为12nF,以达到选频作用；示波器分别接入载波信号和输出信号，观察输出波形。
For personal use only in study and research; not for commercial useFor personal use only in study and research; not for commercial use2.去掉V1，进行直流工作点分析，测试放大器的静态直流工作点，结果如下：For personal use only in study and research; not for commercial use3.选取电路节点8作为输出端，对输出信号进行“傅里叶分析”，结果如下图。
实验五晶体三极管混频实验一、实验内容1、掌握了解三极管混频器的工作原理；2、了解混频器的寄生干扰。
二、实验原理1、混频器的工作原理混频器的功能是已调波信号（高频）不失真地变换为另一已调波信号，保持原调制规律不变。
为实现混频功能，混频器件必须工作在非线性状态，混频器常用的非线性器件有二极管、三极管、场效应管和乘法器。
本振用于产生一个等幅高频信号UL，与输入信号US经混频器后所产生的差频信号，经带通滤波器滤出。
除输入信号电压Us和本振电压UL外，还存在干扰和噪声。
它们之间任意两者都有可能产生组合频率，这些组合频率如果等于或接近中频，将与输入信号一起通过中频放大器、解调器，对输出级产生干扰，影响输入信号的接收。
干扰是由于混频不满足线性时变工作条件而形成的，不可避免，其中影响最大的是中频干扰和镜像干扰。
2、实验电路图中，本振电压为11.2MHZ从晶体管的发射极e输入，信号频率为8.2MHZ 从晶体三极管的基极B输入，混频后的中频信号由晶体三管的集电极C输出。
输出端的带通滤波器必须调谐在中频Fi上，本实验中频为3MHZ。
三、实验内容1、用频率计测量混频器的输入输出频率，观察输入输出信号的波形；2、用示波器观察输入波形为调幅波时的输出波形。
四、实验步骤（一）模块上电将LC振荡器模块③晶体三极管混频器模块④接通电源。
（二）中频频率的观测1、将LC振荡器调整到“串S”、1C09（150P）状态下，其产生的振荡频率为11.9MHZ信号作为本实验的本振信号，接晶体三极管混频器本振输入2P01，高频信号发生器输出8.9MHz，VP-P=0.5V信号接晶体三极管混频器本振输入2P02。
用示波器观测2TP03波形，测量其中频值。
顺时针调整2W01，输观察2TP03的波形变化。
2、混频的综合观测。
将调制信号为1KHZ载波频率为8.9MHZ的调幅波，作为本实验的晶体三极管混频器射频输入，用双踪示波器的观察2TP01、2TP02、2TP03各点波形，特别注意观察2TP02和2TP03两点波形的包络是否一致。
晶体管混频器实验报告
本实验目的在于探究晶体管混频器的工作原理及其应用，并验证其在信号输入和输出方面的性能。
实验原理：
晶体管混频器是一种基于非线性元件工作的混频器，在其输入端口处输入的两个信号经过非线性元件作用，产生新的信号输出到输出端口。
晶体管混频器主要由晶体管、滤波器和耦合元件组成。
其中，晶体管作为非线性元件起到混频的作用，滤波器则用于去除杂散信号，耦合元件则用于将输入信号耦合到晶体管的基极和集电极上。
实验步骤：
1. 将晶体管混频器连接至示波器和信号源。
2. 调节信号源输出频率，使其与晶体管混频器的本振频率相同。
3. 调节混频器输入信号的幅值和相位，记录输出信号的幅度和
相位。
4. 分别调节混频器输入信号的频率，并记录输出信号的幅度和
相位。
实验结果：
经过实验，我们发现晶体管混频器的输入信号幅度和相位对输出信号有很大的影响。
当输入信号的幅度和相位都相同时，输出信号的幅度最大。
同时，当输入信号的频率接近本振频率时，输出信号的幅度也会增大。
但是，当输入信号的频率与本振频率相差过大时，输出信号的幅度会急剧下降。
结论：
晶体管混频器是一种有效的信号混频器，能够在信号输入和输出方面提供优异的性能。
在实际应用中，我们可以通过调节输入信号的幅度、相位和频率来控制输出信号的幅度和相位，从而实现信号混频、调制和解调等多种功能。
晶体管混频器实验报告
通过晶体管混频器的实验，掌握混频器的原理和使用方法，了解混频器在通信领域的应用。
实验原理：
混频器是一种非线性器件，利用其非线性特性将两路信号进行混合，产生出频率的和与差信号。
晶体管混频器是一种常用的混频器类型，其结构简单、易于制作和使用。
晶体管混频器主要由一个局部振荡器、一个射频输入端和一个中频输出端组成。
当局部振荡器输出的频率与射频信号的频率相等时，混频器产生出一个中频信号。
该中频信号的频率为局部振荡器频率与射频信号频率的差值。
如果局部振荡器频率高于射频信号频率，则中频信号为正频率；反之，则中频信号为负频率。
实验步骤：
1. 搭建晶体管混频器电路，将局部振荡器和射频输入端连接到同一个天线上。
2. 调整局部振荡器频率，使其与射频信号频率相等。
3. 连接中频输出端到示波器上，观察输出波形。
4. 改变局部振荡器频率，观察中频信号的变化。
5. 将输入信号改为正弦波或方波信号，观察输出信号的差异。
实验结果：
实验中，我们成功搭建了晶体管混频器电路，并通过调整局部振荡器频率，产生了中频信号。
在观察中频信号时，我们发现其频率为
局部振荡器频率与射频信号频率的差值。
我们还发现，当局部振荡器频率高于射频信号频率时，中频信号为正频率；反之，则中频信号为负频率。
在改变输入信号为正弦波或方波信号时，我们观察到输出信号的波形有所不同，但仍能产生中频信号。
实验结论：
晶体管混频器是一种常用的混频器类型，其结构简单、易于制作和使用。
通过实验，我们了解到了晶体管混频器的原理和使用方法，并掌握了其在通信领域中的应用。

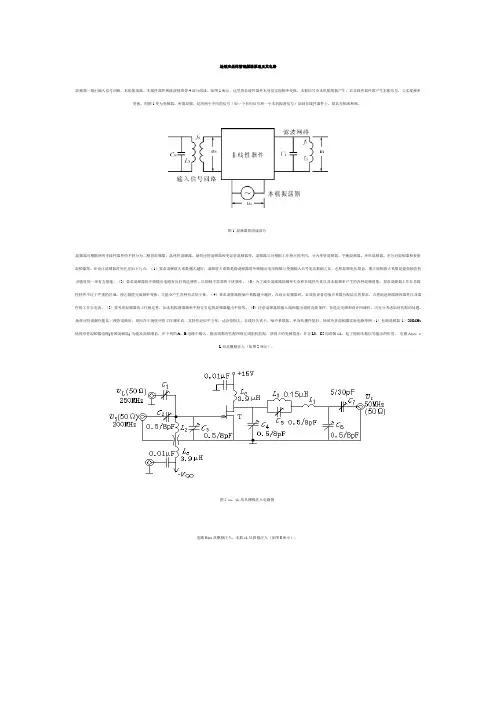

场效应晶体管混频器原理及其电路混频器一般由输入信号回路、本机振荡器、非线性器件和滤波网络等4部分组成，如图1所示。
这里的非线性器件本身仅实现频率变换，本振信号由本机振荡器产生。
若非线性器件既产生本振信号，又实现频率变换，则图1变为变频器。
所谓混频，是将两个不同的信号（如一个有用信号和一个本机振荡信号）加到非线性器件上，取其差频或和频。
图1 混频器的组成部分混频器可根据所用非线性器件的不同分为二极管混频器、晶体管混频器、场效应管混频器和变容管混频器等。
混频器又可根据工作特点的不同，分为单管混频器、平衡混频器、环形混频器、差分对混频器和参量混频器等。
在设计混频器时应注意如下几点：（1）要求混频放大系数越大越好。
混频放大系数是指混频器的中频输出电压振幅与变频输入信号电压振幅之比，也称混频电压增益。
增大混频放大系数是提高接收机灵敏度的一项有力措施。
（2）要求混频器的中频输出电路有良好的选择性，以抑制不需要的干扰频率。
（3）为了减少混频器的频率失真和非线性失真以及本振频率产生的各种混频现象，要求混频器工作在非线性特性不过于严重的区域，使之既能完成频率变换，又能少产生各种形式的干扰。
（4）要求混频器的噪声系数越小越好，在设计混频器时，必须按设备总噪声系数分配给出的要求，合理地选择线路和器件以及器件的工作点电流。
（5）要考虑混频器的工作稳定性，如本机振荡器频率不稳定引起的混频器输出不稳等。
（6）注意混频器的输入端和输出端的连接条件，在选定电路和设计回路时，应充分考虑如何匹配的问题。
场效应管混频性能比三极管混频好，原因在于场效应管工作频率高，其特性近似平方率，动态范围大，非线性失真小，噪声系数低，单向传播性能好。
场效应管混频器实际电路举例（1）有源混频器1）200MHz 场效应管混频器电路(有源混频器) 为提高混频增益，在下列的A、B电路中输入、输出端都有匹配网络完成阻抗匹配，获得大的变频增益；并且L3，C5均谐振ωL，起了抑制本振信号输出的作用。
大连理工大学本科实验报告课程名称：电子系统仿真实验学院（系）：信息与通信工程学院专业：电子与信息工程班级：学号：学生姓名：2014年月日一、 实验目的和要求使用电路分析软件，运用所学知识，设计一个晶体管混频器。
要求输入频率为10MHz ，本振频率为16.485MHz 左右，输出频率为6.485MHz 。
本振电路为LC 振荡电路。
二、实验原理和内容混频电路是一种频率变换电路，是时变参量线性电路的一种典型应用。
如一个振幅较大的振荡电压（使器件跨导随此频率的电压作周期变化）与幅度较小的差频或和频，完成变频作用。
它是一个线性频率谱搬电路。
图2.1是其组成模型框图。
中频图2.1本地振荡器产生稳定的振荡信号（设其频率为L f ）通过晶体管混频电路和输入的高频调幅波信号（设其频率为s f ），由于晶体管的非线性特性，两个信号混合后会产生L f +sf L f -s f 频率的信号，然后通过中频滤波网络，取出L f -s f 频率的信号，调节好L f -s f 的大小使其差为中频频率，即所需要的中频输出信号。
图 2.2调幅前后的频谱图。
图2.2本次试验本振电路采用LC 振荡电路。
其等效原理图为西勒振荡电路，如图2.3所示。
本振电路非线性器件输入中频滤波输出图2.3混频器采用晶体混频电路，其等效电路图如图2.4。
图2.4三、主要仪器设备名称型号主要性能参数电子计算机宏碁V-531,Windows 7 AMD A10-4600M 2.3GHz,2GB内存电路分析软件 Multisim.12 多种电路元件，多种虚拟仪器多种分析方法表3.1四、实验步骤及操作方法1、设计本振电路。
(1)、本振电路图图4.1.1(2)、电路中使用器件：仪器及器件名称组库属性电阻R1 Basic RESISTOR 20KΩ电阻R2 Basic RESISTOR 27KΩ电阻R3 Basic RESISTOR 50Ω电阻R4 Basic RESISTOR 4.3KΩ电阻R5 Basic RESISTOR 1KΩ可调电阻R6 Basic POTENTIOMETER 0-10KΩ电容C1 Basic CAPACIYOR 440pF 电容C2 Basic CAPACIYOR 6pF电容C3 Basic CAPACIYOR43pF 可调电容C4 Basic V ARIABLE_CAPACITOR 0-100pF 可调电容C5BasicV ARIABLE_CAPACITOR0-10pF电容C6 Basic CAPACIYOR 1nF 电容C7 Basic CAPACIYOR10uF 可调电容C8 Basic VARIABLE_CAPACITOR 0-350pF 电感1Basic INDUVTOR10uH 直流稳压电源VCC SourcesPOWER_SOURCES5V 晶体管2N222（1） Transistors TRANSISTORS_VIRTUAL 晶体管2N222（2） Transistors TRANSISTORS_VIRTUAL表4.1(3)、调整本振电路元器件的值使得AF>1,使之输出频率为16.454MHz 的正弦波信号。
高频晶体管混频器一、实验目的1、加深对晶体管混频器基本原理的理解。
2、掌握高频晶体管混频器的设计和调试方法。
二、实验仪器直流电压源、高频信号发生器、示波器、万用表、多孔板及相关元器件三、实验原理3.1 电路原理混频器的实质是非线性电路，通过器件的非线性效应产生新的频率分量，最后通过滤波器选择出所需要的频率分量，滤除其它的频率分量。
其中晶体管起信号混频作用，两个输入信号分别Vin1和Vin2，电容Cin1、Cin2、Cout 为信号输入和输出的耦合电容，起隔直流的作用，使前后级的直流电位不相互影响，保证各级工作的稳定性，电容Ce 对高频信号相当于短路，消除偏置电阻Re 对高频信号的负反馈作用，提高高频信号的增益；电阻元件Rb1，Rb2，Re 决定晶体管的工作点；电路中的电感L 和电容C 组成的谐振电路起选频作用，在产生的组合频率中选择所需要的中频输出信号。
3.2 线性时变电路分析晶体三极管混频器的等效原理图如下所示。
在晶体三极管的发射极上作用有三个电压，即直流偏置电压Vbb ，信号电压Us 和本振电压Ul ，通常本振电压振幅Ul>>Us ，也就是本振信号为大信号，而输入信号为小信号，在大信号Ul 和小信号Us 同时作用于非线性器件时，Vbb+Ul 可认为是时变偏置电压，它决定了混频器的工作点。
而对于小信号Us 来说是工作在时变状态下的线性工作方式。
混频器的集电极电流iC 可以表示为)()(f i l s bb be C u u V f u ++== 。
因为Us 很小，在Us 的变化范围内，正向传输时线性的，)(f i be C u =在Vbb+Ul 上对Us 泰勒展开为：s l bb l bb u u V f u V f *)()(i 'c +++=（忽略高阶影响）。
设本振电压)cos()(t U t u l lm l ω=，在没有信号输入的情况下，vin1 VCC Rb1 R b2 Re Ce Vout L C Cin1 Cout Cin2 vin2 C L c C b C s u L u ++--bbV cc V +-I u)2cos()()cos()()()(210't t g t t g g t g u V f l l l bb ωω++==+式中Io ，Icm1，Icm2，go ，g1，g2分别是只加本振电压时，集电极时变电流中的直流分量，基波分量，二次谐波分量的幅值以及时变跨导中的平均分量，基波分量，二次谐波分量的幅值。
晶体管混频器实验报告一、实验目的通过实验研究晶体管混频器的基本原理和特性，并掌握晶体管混频器的实际应用。
二、实验原理晶体管混频器主要利用晶体管的非线性特性进行频率混合，从而在输出中产生所需要的混频信号。
具体原理为：当晶体管的输入信号为两个不同频率的信号时，晶体管的非线性导致输入信号的频率之差的倍频和和差频信号的产生。
根据这一原理，可以通过调整输入信号的频率和幅度，以及晶体管的工作点和放大系数，控制和产生所需的混频信号。
三、实验器材与装置1.双螺旋芯电感、电容、可变电阻、封装稳压二极管等被动元件；2.实验电路板、三极管等主动元件；3.示波器、信号源等测量工具。
四、实验步骤1.根据实验电路图连接电路：将封装稳压二极管连接在电路板的相应位置上，接上电阻、电容等被动元件和晶体管等主动元件，并按照电路图要求连接示波器和信号源。
2.调节信号源的频率和幅度，使其输出频率为两个不同频率的信号。
同时设置示波器，通过排气，使得信号源的输入信号和输出信号均通过示波器显示出来。
3.调整电路中的电容、电阻和电感等被动元件的数值，使得晶体管在一定工作点下，表现出较好的混频效果。
4.观察示波器的波形并记录。
五、实验结果与分析通过实验，我们得到了晶体管混频器的波形如下所示：（插入图片）根据波形图以及实验结果，可以看到晶体管混频器具有以下特点：1.频率混频：输入的两个不同频率的信号在晶体管中进行混频，输出的波形中同时包含了频率之和和频率之差的成分。
2.非线性特性:晶体管的非线性特性是实现混频的基础，通过调整晶体管的工作点和放大系数，可以控制和产生所需的混频信号。
3.混频效果受调整元件的影响：调整电容、电阻和电感等被动元件的数值，可以影响晶体管的工作点和放大系数，进而影响混频效果。
六、实验总结通过本次实验，我们对晶体管混频器的原理和特性有了更深入的理解。
混频器作为一种常见的电子元件，在通信、雷达、测量等领域有着重要的应用价值。
在实际应用中，可以通过调整元件参数和信号输入来控制和获取所需的混频信号。
