第5讲 高斯光束

高斯光束通俗
（最新版）
目录
1.高斯光束的定义和特点
2.高斯光束的生成原理
3.高斯光束的应用领域
正文
一、高斯光束的定义和特点
高斯光束，又称高斯光束束腰，是指在传播过程中，光束的横截面上光强分布呈现高斯分布的光束。

高斯光束具有很多特点，例如，光束的束腰位置光强分布最为集中，呈高斯分布，离束腰越远，光强分布逐渐减弱。

此外，高斯光束的光学传输特性较好，光束的指向性和稳定性都相对较高。

二、高斯光束的生成原理
高斯光束的生成原理主要基于光的传播规律和高斯光束的聚焦特性。

一般来说，高斯光束可以通过两种方法生成：一种是通过透镜或反射镜等光学元件对光束进行调制，使得光束在传播过程中满足高斯分布；另一种是通过激光器等光源产生的光束，在传播过程中自然形成高斯分布。

三、高斯光束的应用领域
高斯光束在许多领域都有广泛的应用，例如在光通信、光学测量、激光加工、光学成像等方面。

高斯光束的光强分布特点使其在光通信领域具有很高的信噪比和传输速率；在光学测量领域，高斯光束的聚焦性能和指向稳定性使其成为理想的测量工具；在激光加工领域，高斯光束的优异光学性能使其在激光切割、打标等方面具有很高的加工精度和效率；在光学成像领域，高斯光束的成像质量高，可以提高成像系统的分辨率和成像质量。

综上所述，高斯光束以其独特的光学性能和广泛的应用领域，在光学领域具有重要的研究价值和实用意义。

高斯光束高斯光束在光学中，高斯光束（Gaussian beam）是横向电场以及辐射照度分布近似满足高斯函数的电磁波光束。

许多激光都近似满足高斯光束的条件，在这种情况里，激光在光谐振腔（optical resonator）里以TEM00波模传播。

当它在镜片发生衍射，高斯光束会变换成另一种高斯光束，这时若干参数会发生变化。

这解释了高斯光束是激光光学里一种方便、广泛应用的原因。

描述高斯光束的数学函数是亥姆霍兹方程的一个近轴近似（Paraxial approximation）解（属于小角近似（Small-angle approximation）的一种）。

这个解具有高斯函数的形式，表示电磁场的复振幅。

电磁波的传播包括电场和磁场两部分。

研究其中任一个场，就可以描述波在传播时的性质。

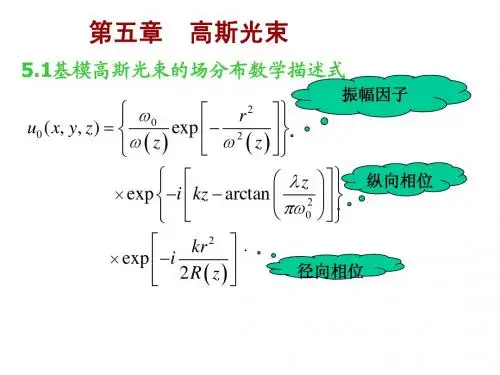

高斯光束的瞬时辐射照度示意图纳米激光器产生的激光场强（蓝色）和辐射照度（黑色）在坐标轴上的分布情况共焦腔基模高斯光束腰斑半径数学形式高斯光束作为电磁波，其电场的振幅为：这里为场点距离光轴中心的径向距离为光轴上光波最狭窄位置束腰的位置坐标为虚数单位（即）为波数（以弧度每米为单位）,为电磁场振幅降到轴向的1/e、强度降到轴向的1/e2的点的半径为激光的束腰宽度为光波波前的曲率半径为轴对称光波的Gouy相位，对高斯光束的相位也有影响对应的辐射照度时域平均值为这里为光波束腰处的辐射照度。

常数为光波传播介质的波阻抗（Wave impedance）在真空中，。

波束参数高斯光束的许多性质由一系列波束参数决定，下面将分别予以介绍。

束宽对于在自由空间传播的高斯光束，其腰斑（spot size）位置的半径在光轴方向总大于一个最小值，这个最小值被称为束腰。

波长为的光波的腰斑位置在轴上的分布为这里将定义为束腰的位置。

被称为瑞利距离（Rayleigh length）。

瑞利距离和共焦参数与束腰轴向距离等于瑞利距离处的束宽为这两点之间的距离称作是共焦参数（confocal parameter）或光束的焦深（depth of focus）。

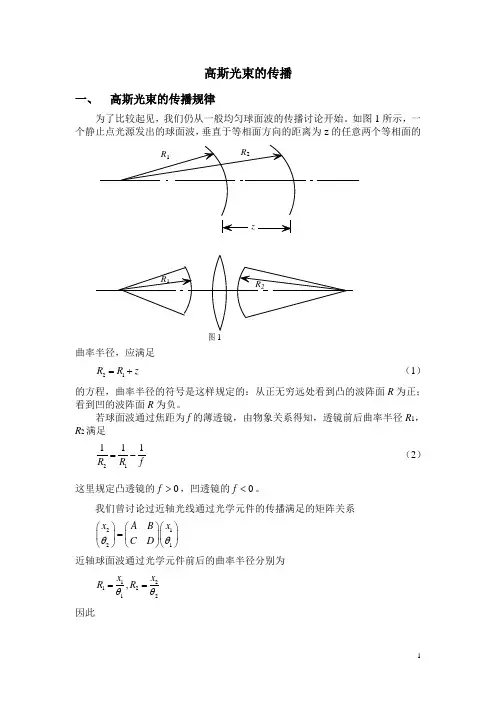

高斯光束的传播一、 高斯光束的传播规律为了比较起见，我们仍从一般均匀球面波的传播讨论开始。

如图1所示，一个静止点光源发出的球面波，垂直于等相面方向的距离为z 的任意两个等相面的z图1曲率半径，应满足21R R z =+（1）的方程，曲率半径的符号是这样规定的：从正无穷远处看到凸的波阵面R 为正；看到凹的波阵面R 为负。

若球面波通过焦距为f 的薄透镜，由物象关系得知，透镜前后曲率半径R 1，R 2满足21111R R f=- （2）这里规定凸透镜的0f >，凹透镜的0f <。

我们曾讨论过近轴光线通过光学元件的传播满足的矩阵关系2121x x AB CD θθ⎛⎫⎛⎫⎛⎫= ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭近轴球面波通过光学元件前后的曲率半径分别为121212,x x R R θθ==因此1211112121111x A Bx Ax B AR B R x C x D C R DCDθθθθθ+++====+++ （3）所以对于一般均匀球面波，只用一个参数——曲率半径R 就可完全描述其传播和变换的特性。

与普通球面波不同，高斯光束必须由两个量即R （z ）和w (z)来描写。

但下面将看到，对于高斯光束——非均匀的、曲率中心不断变化的球面波——也具有一个与一般球面波曲率半径R 的作用类似的复曲率半径q (z )，它可被用来描述高斯光束的传播行为。

在推导高斯光束表达式时，我们已经得出复曲率半径在均匀空间传播的表达式，具体过程可以参考伍长征编写的《激光原理》书中的（3.3-14）式，即21q q z=+ （4）这里21,q q 分别为传播方向上任意两点21,z z 处的复曲率半径，z 为两点间距离，21z z z =-，参见图2(a)。

再看高斯光束通过薄透镜的变换，如图2(b)。

令薄透镜焦距为f ，由于是近轴光线，波阵面是一球面，透镜前后曲率半径应满足21111R R f=-,000(,)q w R 111(,)q w R 222(,)qwR z 1z 2图2(a)f 20w 10w q 1q 2图2(b)又透镜足够薄，两侧光斑尺寸相等，即12w w =，与上式合并，可以变形为22222112121()i iR kwR kw f-=-- (5)由复曲率半径定义式2112()()()i q z R z kw z =-，可得21111q q f=-（6）比较（4）式和（6）式与（1）式和（2）式知道，利用复曲率半径q ，形式上完全可等价于球面波的曲率半径R 。

•基本定律/概念o几何光学基本理论o概念与完善成像o光路计算/近轴系统o球面光学成像系统•理想光学系统o共线成像理论o基点与基面o物像关系o放大率o系统的组合o透镜•平面系统o平面镜成像o平行平板o反射棱镜o折射棱镜与光楔o光学材料•OS的光束限制o照相系统和光阑o望远镜的光束的选择o显微镜的光束限制o光学系统的景深•光度学/色度学o辐射量/光学量o传播中光学量的变化o系统像面的光照度o颜色分类/表现特征o颜色混合定律o颜色匹配o色度学中的几个概念o颜色相加原理o CIE标准色度学系统o均匀颜色空间•光路计算/像差o概述o光线的光路计算o轴上点球差•典型光学系统o眼睛系统o放大镜o显微镜系统o望远镜系统o目镜o摄影系统o显外形尺寸计算•现代光学系统o激光光学系统o傅里叶变换光学§8.1 激光光学系统激光自60年代初问世以来，由于其亮度高、单色性好、方向性强等优点，在许多领域得到了广泛应用。

例如激光加工、激光精密测量与定位、光学信息处理和全息术、模式识别和光计算、光通信等。

但无论激光在哪方面的应用，都离不开激光束的传输，因此研究激光束在各种不同介质中的传输形式和传输规律，并设计出实用的激光光学系统，是激光技术应用的一个重要问题。

一、高斯光束的特性在研究普通光学系统的成像时，我们都假定点光源发出的球面波在各个方向上的光强度是相同的，即光束波面上各点的振幅是相等的。

而激光作为一种光源，其光束截面内的光强分布是不均匀的，即光束波面上各点的振幅是不相等的，其振幅A与光束截面半径r的函数关系为其中A0为光束截面中心的振幅,w为一个与光束截面半径有关的参数,r为光束截面半径。

光束波面的振幅A呈高斯(Guass)型函数分布所以激光光束又称为高斯光束。

高斯光束的光斑延伸到无限远，其光束截面的中心处振幅最大，随着r的增大，振幅越来越小，因此我们常以r=w时的光束截面半径作为激光束的名义截面半径，并以w来表示，即当r=w时说明高斯光束的名义截面半径w是当振幅A下降到中心振幅A0的1/e时所对应的光束截面半径。

一、高斯光束：半径，是指在高斯光的横截面考察，以最大振幅处为原点，振幅下降到原点处的1/e倍的地方，由于高斯光关于原点对称，所以1/e的地方形成一个圆，该圆的半径，就是光斑在此横截面的半径；如果取束腰处的横截面来考察，此时的半径，即是束腰半径。

沿着光斑前进，各处的半径的包络线是一个双曲面，该双曲面有渐近线。

高斯光束的传输特性，是在远处沿传播方向成特定角度扩散，该角度即是光束的远场发散角，也就是一对渐近线的夹角。

基模高斯光束的光束发散角：θ=2λ/πƒ又因：f=πw o2/λ所以：θ=2λ/πw o所以说远场发散角与波长成正比，与其束腰半径成反比，故而，束腰半径越小，光斑发散越快；束腰半径越大，光斑发散越慢。

我们用感光片可以看到，在近距离时，准直器发出的光在一定范围内近似成平行光，距离稍远，光斑逐渐发散，亮点变弱变大；可是从光纤出来的光，很快就发散；这是因为，准直器的光斑直径大约有400微米，而光纤的光斑直径不到10微米。

同时，对于准直器最大工作距离的定义，往往可理解为该准直器输出光斑的共焦参数，该参数与光斑束腰半径平方成正比，与波长成反比，计算式是：3.1415926*束腰半径*束腰半径/波长= f=πw o2/λ。

所以要做成长工作距离（意味着在更长的传输距离里高斯光束仍近似成平行光）的准直器，必然要把光斑做大，透镜相应要加长加粗。

偏振光：如果在光的传播方向上各点的光矢量在确定的平面内，这种光被称为平面偏振光，如果光矢量的端点的轨迹为一条直线，此时的平面偏振光又称为线偏振光，光的电矢量末端在垂直于传播方向的平面上描绘的轨迹为一直线的偏振光。

光线自线偏振镜一段射入为正向,自四分之一波片一端射入为反向.正向射向圆偏振镜的自然光,先后通过线偏振镜和四分之一波片后,即成为圆偏振光.根据线偏振镜之偏振方向与四分之一波片光轴成45°夹角时的相对方位不同,可产生右旋圆偏振光或左旋圆偏振光。

如何椭圆偏振光判断出它是左旋还是右旋：确定左右旋偏振光步骤：（1）让入射光通过偏振片P,确定椭圆偏振光的长轴与短轴方向.（2）将λ／4片(Δ＝+π/2放在偏振片P前面,让光轴与长轴或短轴重合,并建立坐标系,纵轴为o光振动方向,横轴(水平轴)为e光振动方向,k轴为光的传播方向.（3）旋转偏振片一周,找出消光位置,此时,与P的透振方向垂直的方向就是出射线偏振光的振动方向,若线偏振光在一三象限,则入射光为左旋椭圆偏振光,若线偏振光在二四象限,则入射光为右旋椭圆偏振光.二、圆偏光：当传播方向相同，振动方向相互垂直且相位差恒定为φ=（2m±1/2）π的两平面偏振光叠加后可合成光矢量有规则变化的圆偏振光。

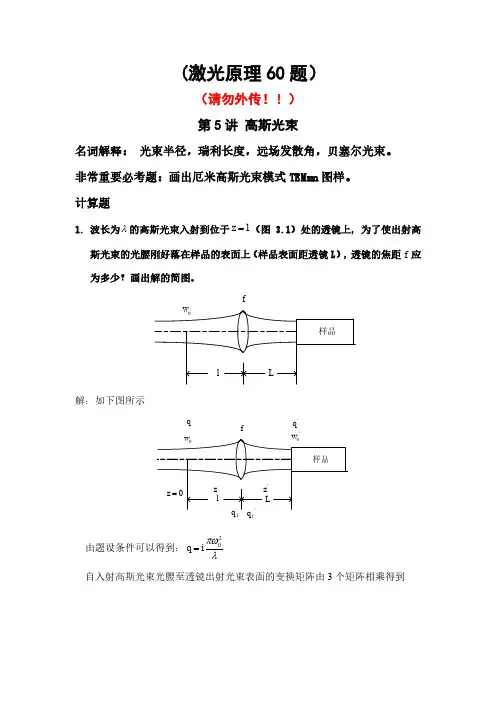

(激光原理60题）（请勿外传！！） 第5讲 高斯光束名词解释： 光束半径，瑞利长度，远场发散角，贝塞尔光束。

非常重要必考题：画出厄米高斯光束模式TEMmn 图样。

计算题1. 波长为λ的高斯光束入射到位于1z =（图 3.1）处的透镜上，为了使出射高斯光束的光腰刚好落在样品的表面上（样品表面距透镜L ），透镜的焦距f 应为多少？画出解的简图。

样品w fl L解：如下图所示fq''q ff由题设条件可以得到：20q i πωλ=自入射高斯光束光腰至透镜出射光束表面的变换矩阵由3个矩阵相乘得到11101111010111l l l L A B l L f f C D Lff f ⎛⎫⎛⎫---⎛⎫⎪⎪⎛⎫⎛⎫⎛⎫⎝⎭ ⎪⎪== ⎪ ⎪ ⎪ ⎪ ⎪-⎝⎭⎝⎭⎝⎭ ⎪-- ⎪⎝⎭⎝⎭所以应有()()202'l f L lf i l f Aq B q Cq DL f i πωλπωλ--+-+==+-+ ()()20201'L f iq l f L lf i l f πωλπωλ-+=--+- 当束腰在样品表面时，10'real q ⎛⎫= ⎪⎝⎭，即()()()2200L f l f L lf l f πωλ⎛⎫---+-=⎡⎤ ⎪⎣⎦⎝⎭()22222220020L l f L Ll f L l l πωπωλλ⎛⎫⎛⎫⎛⎫ ⎪+-++++= ⎪ ⎪ ⎪⎝⎭⎝⎭⎝⎭ 利用上式即可求出透镜的焦距f 。

2.某二氧化碳激光器，采用平凹腔，凹面镜的2R m =，腔长1Lm =。

试给出它所产生的高斯光束的腰斑半径0ω的大小和位置，该高斯光束的f 及0θ的大小。

解： R=z(1+z02/z 2) R=2, Z=1 求出z0=f=1（m ）30 3.7*10θ-=≈30 1.8*10m ω-=≈验证：双曲线公式3、（杨克成P56,2.7）某高斯光束腰斑大小为0 1.14mm ω=，10.6m λμ=。
