英制螺纹标准规格表55°(非密封)(GB/T 7307-2001)尺寸代号、每英寸牙数、螺距、螺纹直径（in英寸）代号（n）牙数（p）螺距大径D d 小径D1 d1 G1/16" 28 0.907 7.723 6.561G1/8" 28 0.907 9.728 8.566G1/4" 19 1.337 13.157 11.445 G3/8" 19 1.337 16.662 14.95G1/2" 14 1.814 20.955 18.631 G5/8" 14 1.814 22.911 20.587 G3/4" 14 1.814 26.441 24.117 G7/8" 14 1.814 30.201 27.877G1" 11 2.309 33.249 30.291 G1-1/8" 11 2.309 37.897 34.939 G1-1/4" 11 2.309 41.91 38.952 G1-1/2" 11 2.309 47.803 44.845 G1-3/4" 11 2.309 53.746 50.788G2" 11 2.309 59.614 56.656 G2-1/4" 11 2.309 65.71 62.752 G2-1/2" 11 2.309 75.184 72.226 G2-3/4" 11 2.309 81.534 78.578G3" 11 2.309 87.884 84.926G3-1/2" 11 2.309 100.33 97.372 G4" 11 2.309 113.03 110.072 G5" 11 2.309 138.43 135.472 G6" 11 2.309 163.83 160.872注：1英寸（in）=25.4mm英制螺纹标准规格表55°(密封用圆锥管螺纹)(GB/T 7306.1、7306.2-2000)尺寸代号、每英寸牙数、螺距、螺纹直径（in英寸）代号（n）牙数（p）螺距基准平面上的基本直径（mm）牙高h（mm）装备余量（mm）外螺纹长度（mm）大径Dd小径D1 d1有效长度基准距离ZG1/16" 28 0.907 7.723 6.5610.581 2.5 6.5 4.0 ZG1/8" 28 0.907 9.728 8.566ZG1/4" 19 1.337 13.157 11.4450.856 3.7 9.7 6.0ZG3/8" 19 1.337 16.662 14.95 10.1 6.4ZG1/2" 14 1.814 20.955 18.6311.162 5.0 13.2 8.2ZG3/4" 14 1.814 26.441 24.117 14.5 9.5ZG1" 11 2.309 33.249 30.2916.4 16.8 10.4ZG1-1/411 2.309 41.91 38.952 19.1 12.7" 1.479ZG1-1/2" 112.309 47.803 44.84519.1 12.7ZG2" 11 2.309 59.614 56.656 7.5 23.4 15.9 ZG2-1/2" 112.309 75.184 72.2269.226.7 17.5 ZG3" 11 2.309 87.884 84.926 29.8 20.6ZG4" 11 2.309 113.03 110.072 10.4 35.8 25.4 ZG5" 11 2.309 138.43 135.472 11.540.1 28.6 ZG6"112.309 163.83 160.87240.1 28.6 注：1英寸（in ）=25.4mmBSPT 和BSP 是英国规格的锥度螺纹。

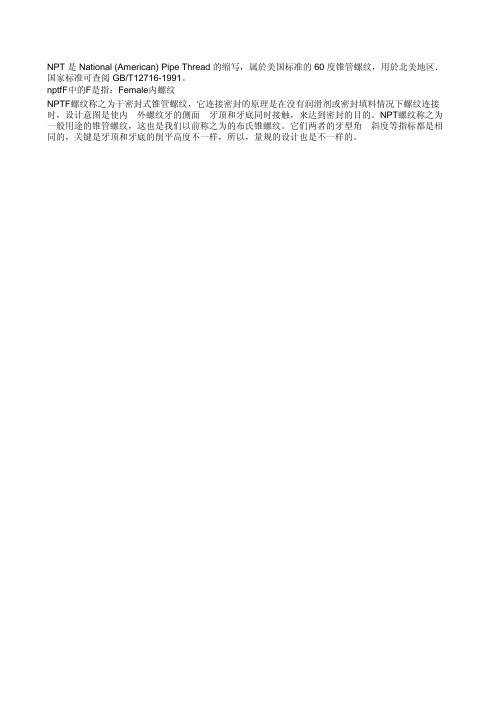

NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管螺纹，用於北美地区．国家标准可查阅 GB/T12716-1991。
nptfF中的F是指：Female内螺纹NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下螺纹连接时，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。
NPT螺纹称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。
NPT英制螺纹标准与技术数据螺纹规格 螺距 外径C1 底径 螺纹标号 螺牙角度 备注 NPT1/4 1.411 13.616 18 60NPT3/8 1.411 17.055 18 60NPT1/2 1.814 21.223 14 60NPT5/8 1.814 26.568 14 60NPT1 2.208 33.227 11 1/2 60NPT1 1/4 2.208 41.984 11 1/2 60NPT1 1/2 2.208 48.053 11 1/2 60NPT2 2.208 60.091 11 1/2 60NPT2 1/2 3.175 72.699 8 60NPT3 3.175 88.608 8 60NPT3 1/2 3.175 100.013 8 60：NPT ：美国标准的60度锥管螺纹美制一般密封管螺纹的基本尺寸：基准平面内的基本直径 螺距P 牙型高度h 大径d=D 中径d 1=D 2 小径d 1=D 1 基准距离L 1 装配余量L 3 外螺纹小端面 内的基 本小径 尺寸 代号 牙数 nmm圈数 mm 圈数 mm mm1/16 27 0.941 0.752 7.894 7.142 6.389 4.32 4.064 3 2.822 6.137 1/8 27 0.941 0.752 10.242 9.489 8.737 4.36 4.102 3 2.822 8.481 1/4 18 1.411 1.129 13.616 12.487 11.358 4.10 5.785 3 4.233 10.996 3/8 18 1.411 1.129 17.055 15.926 14.797 4.32 6.096 3 4.233 14.417 1/2 14 1.814 1.451 21.224 19.772 18.321 4.48 8.128 3 5.443 17.813 3/4 14 1.814 1.451 26.569 25.117 23.666 4.75 8.61835.443 23.127 111.5 2.209 1.767 33.22831.461 29.694 4.60 10.160 3 6.626 29.060 11/4 11.5 2.209 1.767 41.985 40.218 38.451 4.83 10.668 3 6.350 37.788 11/2 11.5 2.209 1.767 48.054 46.287 44.520 4.83 10.668 3 6.350 43.853 2 11.5 2.209 1.767 60.092 58.325 56.558 5.01 11.065 3 6.350 55.867 21/2 8 3.175 2.540 72.699 70.159 67.619 5.46 17.335 2 6.350 66.535 3 8 3.175 2.540 88.608 86.068 83.528 6.13 19.463 2 6.350 62.311 31/2 8 3.175 2.540 101.316 98.776 96.236 6.57 20.860 2 6.350 94.932 4 8 3.175 2.540 113.973 111.433 108.893 6.75 21.431 2 6.350 107.554 58 3.175 2.540 140.952138.412135.8727.50 23.812 26.350 134.3846 8 3.175 2.540 167.792 165.252 162.712 7.66 24.320 2 6.350 161.1918 8 3.175 2.540 218.441 215.901 213.361 8.50 26.988 2 6.350 211.673 10 8 3.175 2.540 272.312 269.772 267.232 9.68 30.734 2 6.350 265.311 12 8 3.175 2.540 323.032 320.492 317.952 10.88 34.544 2 6.350 315.793 14O.D. 8 3.175 2.540 354.904 352.364 349.824 12.50 39.688 2 6.350 347.345 16O.D. 8 3.175 2.540 405.784 403.244 400.704 14.50 46.038 2 6.350 397.828 18O.D. 8 3.175 2.540 456.565 454.025 451.485 16.00 50.800 2 6.350 448.310 20O.D. 8 3.175 2.540 507.246 504.706 502.166 17.00 53.975 2 6.350 498.792 24O.D. 8 3.175 2.540 608.608 606.068 603.528 19.00 60.325 2 6.350 599.758 注：①可参考表中的最右边一列数据选择攻丝前的麻花钻直径；②螺纹收尾长度（V）为3.47 P；③O.D.是英文管子外径（outside diameter）的缩写。
1/8-27NPTF美国干密封螺纹的参数：螺距：0.03704；外螺纹端头中径：0.36351；手旋合长度：0.1615（4.36牙）；完整外螺纹基本长度：0.2639（7.12牙）；螺尾V加螺纹公差加凸肩余隙（V+3P/2）：0.1112（3.072牙）；凸肩长度（L2+3P）：0.3750；外螺纹拧紧距离：0.1024（2.76牙）；接头外螺纹：0.407；中径上的锥度：11/16~13/16(单位：英寸/英尺)；螺纹有效长度内的导程：±0.001；螺纹半角30°±1°；螺纹基本三角形高度：0.03208；螺纹牙高：0.02341～0.02685；削平量：（牙顶）0.0017～0.0035；相当的削平宽度：0.002.～0.0040。
NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下螺纹连接时，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。
NPT螺纹称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。
第二部分管螺纹规格及工具前言管螺纹在自来水、煤气、油压系统等，我们生活中看不到的地方，普遍被使用。
用途也如耐密用、机械用、油井管用等，渐次被采用作专门使用。
如果有用途上的错误，可导致漏气、漏有等，重大事故的发生。
本文对管螺纹的适正使用法，有关工具（螺丝攻、螺模）的适正使用法，用螺纹规检验精度的方法等依序说明。
1.管螺纹的种类可分为英制与美制两大类，都用时，为推拔螺纹与平行螺纹的组合，如外螺纹、内螺纹都用推拔者或者平行者与对推拔外螺纹使用平行内螺纹者。
英制的螺纹角与韦氏螺纹第相同为55.JIS定PT,PS,PF等规格,在国际间普遍被采用.美制者,凡是首字为N 者都是,其螺纹与美英统一螺纹系相同,为60.这些美制者,将不被JIS或者ISO采用,以美制管螺纹的名称,为合各种用途有多种在有关地方被使用.公尺制是西德于1954年制定在DIN 158裹,其基准径及螺距为公尺制尺寸,但对一般还未普遍被使用.2.螺纹形状4.管螺纹的规范及用途PT(英制管用推拔螺纹)以痈是使用面直角的螺纹峰,现在将规格统一为轴直角者.JIS 定为耐密用而组全外螺纹和内螺纹.PT外螺纹除了配合PT内螺纹,有时也配合PS.PS(英制管用推拔螺纹用平行内螺纹)属于JIS内PT的规格,旧JIS裹有外螺纹,现在已被取消,对方的外螺纹规定要有用PT.(耐密用)PF(英制管用平行螺纹)JIS所定的机械接合螺纹,外螺纹与内螺纹成一对,许容差之设定与PS不同,采用一般固定螺钉方法,外螺纹在负边,内螺纹在正边,成为无余隙公差.精度有A级.B级二等级.NPT(美制管用耐密推拔螺纹)制定在ANSI规格中,称为美国标准管用推拔螺纹,有外螺纹与内螺纹.NPT外螺纹不但对NPT内螺纹配合,有时也配合NPSC,这点类似T.纹峰与根切成同形,又因公差,大余隙.压紧两种配合都可用.如用润滑齐,则变成耐密用,耐密用者另有称为干封闭之如NPTF,NPSF等付有F之一群.NPTF(美制管用耐密推拔螺纹)NPTF外螺纹,像PT.NPT有时也配合NPSF.NPSI(都是内螺纹).因这种螺纹都是峰尖.根浅.峰不是密接于根就是食进.可防止在此部份变成螺旋状间隙,这是前述耐密性之理由.PTF(美制管用耐密推拔螺纹)耐密推拔螺纹.外螺纹之对方是NPSI,内螺纹之对方是NPTF.齿形和各部尺寸与NPTF相同,但内螺纹之小端径及外螺纹之大端径短一节距表.也是干封闭用.NPTR(美制栏杆管接头)ANSI芝栏杆接头用管用推拔螺纹,有外螺纹与内螺纹,不和别种配合.下记螺纹长度以外和NPT相同.如2寸以下外螺纹之管端短三节距,2寸以上都短三节距,内螺纹也在管口削峰扩大2.5~3节距,剩余螺纹长度比NPT作手转配合短1~2节距.ANPT(美制管用耐密推拔螺纹)MIL(陆军规格)之管用耐密推拔螺纹,由外螺纹与内累纹成组.螺纹基本上与NPT相同,量规制度如NPTF使用L2规,L3柱塞规,相异点为使用六段切除之外径用,风径用推拔量规,量规之峰部切断大小另有规定.NPSC(美制直管接头用管用平行螺纹)如PS只有内螺纹,对方要用NPT.有效径许容差与PS相同.正负同尺寸,精度也大致类似.NPSC(燃料管用耐密平行螺纹)主要用天软材料,外螺纹采用NPTF(干封闭).有效径许容差设于负边,公差定于NPC之1/2(等于单边公差),螺纹齿形与NPTF相同,作成峰与根间无余隙,将推拔外螺纹紧配,扩大内螺纹管口适合使用.NPSI(中间管用耐密平行螺纹)有效径许容差在正负两边,负边.大公差和NPSF相同,可以说是近于基准有效径之中间的尺寸.对使用硬或脆性材料时多增加管壁厚度,避免相配时扩张过度而破坏而规定比NPSF稍大.NPSMANSI之机械接合用者裹,具有比较精密配合之外螺纹内螺纹两方都是平行的组合之螺纹.精度略近PF之A级,有0.03 以上之余隙,和美制螺纹之2A,2相同.使用于无内压作用之铸铁管,钢管.黄铜等之接合.NPSLANSI之机械接合用者裹,配合锁紧帽之螺纹,外螺纹.内螺纹两方都是平行的组合,而余隙有NPSM之大约2-4倍之松配合者.外螺纹为了能直接切削于标准尺寸管外面,连最小有效径也规定比基准尺寸大.公差除小尺寸者外规定比NPSM大.NPSH使用于流通蒸气.空气.水等之软管接头之螺纹,虽然外螺纹,内螺纹两方都是平行的组合,设以0.2~0.25之最小余隙之松配合,以衬垫.密合垫等耐密.无论内螺纹,外螺纹都比NPSM大,然公差规定大0.02左右.UNS以薄壁管用螺纹被推荐的美制螺纹之27纹系,外螺纹,内螺纹各适用,2A,2B级.呼称范围是1/4-1'',此呼称是美制与管用螺纹有异。
管螺纹标准55度管螺纹：主要用来进行管道的连接，使其内外螺纹的配合紧密，有直管和锥管两种。
常见的管螺纹主要包括以下几种：NPT、PT、G等。
1）NPT是National(American)Pipe⌝ Thread的缩写，属于美国标准的60度椎管螺纹，用于北美地区，国标查阅GB/T12716-1991。
2）PT（BSPT）是Pipe Thread⌝的缩写，是55度密封圆椎管螺纹，属于惠氏螺纹家族，多用于欧洲及英联邦国家，常用于水及煤气管行业，锥度1:16，国标查阅GB/T7306-2000。
国内叫法为ZG.。
3）G是55度非螺纹密封管螺纹，属惠氏螺纹家族。
标记为G代表圆柱螺纹。
国标查阅GB/T7307-2001。
⌝公制螺纹与英制螺纹的区别：公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示；公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹为等腰60度牙型；公制螺纹用公制单位（如mm），美英制螺纹用英制单位（如英寸）；“行内人”通常用“分”来称呼螺纹尺寸，一英寸等于8分，1/4英寸就是2分，以此类推。
另外还有：ISO—公制螺纹标准60度；UN—统一螺纹标准60度；API—美国石油管螺纹标准60度；W—英国惠氏螺纹标准55度；NPT BSP螺纹技术---- NPT，PT，G螺纹的区别NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16．国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一等于８分，1/4 ?就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．1、NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹（牙型角为60°、螺纹锥度为1：16的管螺纹），用于北美地区．国家标准可查阅国家标准GB/T12716-1991（我国过去规定为K，后来规定为Z，现在改为NPT）；2、NPT ：美制一般用途圆锥管螺纹（密封）NPTF：美制干密封圆锥管螺纹使用时前者可以在螺纹副内填加密封介质，而后者则完全依靠螺纹自身形成密封，螺纹间无任何密封介质。
所以前者属于经济型螺纹，产品设计中常用，而干密封管螺纹则规定了较为严格的公差，属精密型螺纹，仅用在特殊场合。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样（螺纹牙高不一样。
NPT可能有过盈也可能有间隙，但NPTF没有间隙；NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
）3、PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-20004、G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于８分，1/4 英寸就是２分，如此类推5、G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
6、ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc7、公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
一、目的：规范公司技术员，检验员，操作员对NPT螺纹的了解。
二、适用范围：适用于公司任何NPT螺纹类产品，参考资料为ANSI-ASMEB1.20。
1-1983（R2013)通用管螺纹和国家标准GB/T12716—2011。
三、目录1、NPT和NPTF介绍2、螺纹技术参数参数讲解3、NPT与NPTF加工工艺4、NPT和NPTF的检测方法四、内容：4.1 NPT和NPTF螺纹介绍NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管密封螺纹，用於北美地区,美国标准为ANSI—ASMEB1。
20。
1-1983(R2013)通用管螺纹．国家标准可查阅 GB/T12716-2011。
NPTF:美制干密封圆锥管螺。
NPTF = National PipeThread FineNPT螺纹称之为一般用途的锥管螺纹,这也是我们以前称之为的布氏锥螺纹.NPTF螺纹称之为干密封式锥管螺纹,它连接密封的原理是在没有润滑剂或密封填料情况下完全依靠螺纹自身形成密封,设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。
NPTF干密封管螺纹的牙形精度比NPT螺纹高，旋合时不用任何填料，完全依靠螺纹自身形成密封,螺纹间无任何密封介质。
干密封管螺纹规定有较为严格的公差，属精密型螺纹，仅用在特殊场合。
这种螺纹有较高的强度和良好的密封性,在具有薄截面的脆硬材料上采用此螺纹可以减少断裂现象.NPTF内、外螺纹牙顶与牙底间没有间隙，是过盈配合，而NPT螺纹是过渡配合。
NPTF螺纹主要用于高温高压对密封要求严格的场所。
NPT内外螺纹均为圆锥,而NPTF外螺纹是圆锥,内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
用NPTF丝锥在攻NPT螺纹是可以接受的，但是NPT丝锥不能用于NPTF螺纹,因为它生产的螺纹会漏气。
NPT，PT，G各种螺纹的区别NPT，PT，G都是管螺纹．1、NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹（牙型角为60°、螺纹锥度为1：16的管螺纹），用于北美地区．国家标准可查阅国家标准GB/T12716-1991（我国过去规定为K，后来规定为Z，现在改为NPT）；2、NPT ：美制一般用途圆锥管螺纹（密封）NPTF：美制干密封圆锥管螺纹使用时前者可以在螺纹副内填加密封介质，而后者则完全依靠螺纹自身形成密封，螺纹间无任何密封介质。
所以前者属于经济型螺纹，产品设计中常用，而干密封管螺纹则规定了较为严格的公差，属精密型螺纹，仅用在特殊场合。
它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样（螺纹牙高不一样。
NPT可能有过盈也可能有间隙，但NPTF没有间隙；NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
）3、PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T7306-20004、G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001 另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英寸．行内人通常用分来称呼螺纹尺寸，一英寸等于８分，1/4 英寸就是２分，如此类推5、G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
6、ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc7、公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
npt螺纹和布锥管螺纹
NPT螺纹和布锥管螺纹是两种常见的螺纹标准，用于管道和管件的连接，以下是介绍：
1. NPT螺纹（National Pipe Thread）：NPT螺纹是美国常用的管螺纹标准。
它采用锥度设计，螺纹之间有一定的间隙，形成密封效果。
NPT螺纹包括内螺纹（NPT）和外螺纹（NPTF）两种类型。
内螺纹用于管件的孔，外螺纹用于管件的外表面。
NPT螺纹通常用于低压液体和气体管道系统。
2. 布锥管螺纹（British Standard Pipe Taper）：布锥管螺纹是英国常用的管螺纹标准。
它也采用锥度设计，螺纹之间有一定的间隙，形成密封效果。
布锥管螺纹通常用于英国和一些其他国家的管道系统。
布锥管螺纹有两种类型，分别是BSPT（British Standard Pipe Taper）和BSPP（British Sta ndard Pipe Parallel）。
BSPT螺纹是锥度螺纹，适用于密封液体和气体管道。
BSPP螺纹是平行螺纹，适用于无需密封的管道。
需要注意的是，NPT螺纹和布锥管螺纹是两种不同的标准，它们的尺寸和螺纹角度也有所不同。
因此，在选择和连接管件时，需要确保使用相同标准的螺纹，以确保连接的安全和密封性。
NPT，PT，G都是管螺纹．NPT 是National (American) Pipe Thread 的缩写，属于美国标准的60 度锥管螺纹，用于北美地区．国家标准可查阅GB/T12716-1991PT 是Pipe Thread 的缩写，是55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为1:16．国家标准可查阅GB/T730 6-2000G 是55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G 代表圆柱螺纹．国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推．G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
、从设计角度来说，螺纹副旋合后，在基面距内应形成无隙结合。
实际上各直径、牙型角、螺距和锥角在制造中都有偏差。
NPT螺纹的牙顶和牙底为过渡配合，仅靠板紧螺纹副时的微量变形来达到100%的无隙量是不可能的。
为了确保其密封性能，往往需要螺纹副内加一定的密封介质，它主要适应于中低压系统。
NPTF螺纹的牙顶和牙底为过盈配合，扳紧螺纹副后，窄平的牙底迫使尖的牙顶弹塑性变形，因而获得100%的过盈配合，无需密封介质即能阻止泄漏，适于高压系统大径、小径不同NPTF螺纹与NPT螺纹的螺距P、基面距L1、基面上的中径d2均相同，大径、小径的计算方法也相同，但因两者牙高不同，所以大径小径并不相同。
以东方红LF拖拉机上1/ 2－14 NPTF标准快换接头座螺纹为例：已知：P=1.814 mm,L1=8.13 mm,d2=19.772 mm,若按NPT螺纹计算，则基面上d大径=d2+0.8P=21.223 mmd小径=d2-0.8P=18.321 mm按照NPTF螺纹计算，则基面上d大径=d2+0.746P=21.125 mmd小径=d2-0.746P=18.419 mm由此看出，两者的大小径是有区别的。
螺纹代号Thread Code一、英制螺纹（螺纹牙型角55度）Thread of British standard ( Thread pitch sh ape angle 55°)BSW－－－－英国标准惠氏螺纹（粗牙）British Standard Whitworth Thread ( C oarse )BSF－－－－英国标准惠氏螺纹（细牙）British Standard Whitworth Thread ( Fi ne )G－－－－直管螺纹（外螺纹分A、B两面级、丝锥分G、G－D）Straight pipe thr ead ( Outside )thread in A\B: taps in G、G－D )R－－－－锥管外螺纹（旧代号ZG;KG）Outside paper pipe thread ( Old thread code ZG,KG )RC－－－－锥管内螺纹（旧代号ZG;KG）Inside taper pipe thread ( Old thread code ZG,KG )二、美制螺纹（螺纹牙型角60度）Thread of American standard ( Thread pitch shape angle 60°UNC－－－－统一制粗牙螺纹（代替NC）Unified coarse pitch thread ( Instead of NC )UNF－－－－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )UNEF－－－－统一制超细牙螺纹Unified superfine pitch threadUN－－－－－统一制不变螺距螺纹Unified threadUNS－－－－统一制特殊螺纹Unified Special threadNPT－－－－一般用途锥管螺纹（旧代号Z;K）Taper pipe thread for general purpose ( Old thread code Z,K )NPSC－－－－管接头直管内螺纹Internal straight pipe thread for connectionNPSM－－－－设备上自由配合，机械连接用直管螺纹Straight pipe thread for ge neral purposeNPTF－－－－干密封锥管螺纹Dryseal taper pipe threadNPSF－－－－干密封燃油直管螺纹Dryseal straight pipe internal threadNGT－－－－气瓶用锥螺纹Special thread for gas cylinder三、米制螺纹Metric threadZM－－－－－米制锥管螺纹Metric taper pipe thread四、其它螺纹Other threadsSM－－－－缝纫机螺纹Thread for sewing machinePZ－－－－气瓶用锥螺纹Special thread for gas cylinder5V1－20V1－气门芯螺纹5V1－20V1－Tyre valve thread螺纹代号说明示例：Explanation of thread code. e. g.1/4－20UNC1/4－公称直径1/4" nominal dia. 1/4"20－每寸20牙twenty teeth per inchUNC－美标统一制粗牙螺纹unified coarse pitch thread ( American standard谈谈美制密封锥管外螺纹的代号有哪些美制密封锥管外螺纹的代号:NPT,NPTFNPT代表美国标准管螺纹(National Pipe Tapered) ，NPTF则是干密封式美国标准管螺纹。
两者基本牙型是一样的，不同点是：螺纹牙高不一样。
NPT可能有过盈也可能有间隙，但NPTF没有间隙；NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。
RC 是英制密封内螺纹代号,R是英制密封外螺纹代号,NPT是美制密封螺纹代号NPT是密封圆锥管螺纹。
NPSC是密封圆柱内螺纹。
NPT是美标锥形密封螺纹密封性差一点NPTF是美标锥形干密封螺纹二者差异很小，精度等级要高很多，一般不用。
NPT和NPTF螺纹是两种美国最常用的锥管螺纹。
应用范围从电线管道和扶手到运送煤气或腐蚀性液体的高压管线。
NPT用于机械的或者低压的气体和液体，要求使用密封剂来保证密封。
当密封要求严格时，密封剂可能由于高温高压会失效，这时可以采用NPTF干密封螺纹。
当用扳手上紧配件时，这种机械密封会在螺纹配合和轻微的变形来生成密封效果。
这两种螺纹在目测时是相同的。
两种在一英尺的长度上都有3/4的锥度。
在内螺纹的孔的顶端或者外螺纹的管的端部拥有相同的中径，而且拥有相同的螺纹长度和深度。
尽管如此，在螺纹牙型上还是有细微的差别。
两螺纹的大直径和小直径上有细微的差别。
对于NPT螺纹，使用扳手上紧后，在大直径和小直径上可能允许装配后漏气，因此会使用密封剂来填充所有的间隙。
另一方面，NPTF螺纹的设计用于保证在整个牙形上产生足够的变形以生成这种机械密封。
牙型的不同如何影响使用的工具来生产NPT和NPTF螺纹？NPT和NPTF螺纹牙形都是采用丝锥来生产每种螺纹。
因为NPT螺纹零件要求密封剂，用NPTF丝锥在攻NPT螺纹是可以接受的。
但是NPT丝锥不能用于NPTF螺纹，因为它生产的螺纹会漏气。
最大的不同是这两种螺纹的检查要求。
因为NPT螺纹要使用密封剂，只要用一个塞规，大家叫L1规（内螺纹）或L1环规（外螺纹）来检查尺寸。
但是，因为锥度和大直径，小直径对NPTF螺纹的密封很重要，因此要求其他的螺纹验规L2和L3规，大直径和小直径要用特殊的塞规或环规来检验。
密封式锥管螺纹量规NPTF2007年末季，我省的螺纹出口企业的NPTF、NPT螺纹产品质量出现问题，引起了我院的高度重视。
我院对其送检的螺纹量规进行检测，结果发现，国内螺纹量规生产厂家生产的NPTF量规、NPT量规，干密封式锥管螺纹NPTF-L1塞规的大径、NPTF-L1环规的小径、普通锥管螺纹NPT量规（实际应为NPT-L1）中螺距为每英寸27牙及每英寸18牙的塞规大径、环规的小径，与美国、英国、德国、日本等国家生产的量规相比不同。
经多方了解，原来国内的螺纹量规生产厂家生产干密封式锥管螺纹NPTF工作量规，普遍采用的是FED-STD-H28/8（1978）标准，美国、英国、德国、日本等国家采用的是ASME B1.20.5-1991标准；生产普通锥管螺纹NPT工作量规，国内普遍采用的是FED-STD-H28/7（1978）标准，美国、英国、德国、日本等国家采用的是ASME B1.20.1-1983标准。
实际上FED-STD-H28/8B（2001）标准中对NPTF 量规的技术要求与ASME B1.20.5-1991标准一致；FED-STD-H28/7A（2001）标准中对NPT量规的技术要求与ASME B1.20.5-1983标准一致。
FED-STD-H28/8（1978）标准与ASME B1.20.5-1991标准相比，其主要不同点是：FED-STD-H28/8（1978）标准规定NPTF工作量规牙顶削平量为0.2P~0.25P； ASME B1.20.5-1991标准中NPTF工作量规L3螺纹塞规和L2螺纹环规的牙顶削平量为0.2P，但L1螺纹量规的牙顶削平量等于螺纹产品牙底的最大削平量，根据ANSI B1.20.3-1976标准可查得，每英寸27牙的螺纹量规牙顶削平量为0.140P，每英寸18牙的螺纹量规牙顶削平量为0.109P，每英寸14牙的螺纹量规牙顶削平量为0.085P，每英寸11 1/2牙的螺纹量规牙顶削平量为0.090P，每英寸8牙的螺纹量规牙顶削平量为0.076P。
因此，采用FED-STD-H28/8（1978）标准生产的L1螺纹塞规的大径比ASME B1.20.5-1991标准中的标准值小，L1螺纹环规的小径比ASME B1.20.5-1991标准中的标准值大。
