水电站继电保护及故障录波器的信息处理摘要：随着我国科技与经济的高速发展，我国的水电站也应用了继电保护措施。
在水电站中，如果电力系统运转过程中出现了问题，会对社会造成很大的影响。
当前使用的继电保护措施会在出现故障时，结合故障录波器形成的大量信息传播到监控主机上，为专业人员提供数据。
技术人员对信息进行处理，按照要求筛选出相应的信息，从而针对故障提出相应的解决措施与方案。
但是当前在信息传递过程中仍存在一些问题，本文将对当前存在的问题进行浅析，并提出相应的解决方案，希望在今后发展的过程中提供一些帮助。
关键字：水电站；继电保护；故障录波器；信息处理引言当前人们生活水平的日益提高，对用电需求也有了空前的提高，从而电力系统也发挥着越来越重要的作用。
在我国的电力系统中，通过水电站来进行发电是比较常见的。
水电站当前普遍采用了继电保护和故障录波器，从而保障出现的故障可以以信息数据的形式及时传达给技术人员，准确及时的解决相应的问题。
当前社会通信信息量的增加，确保电网可以安全稳定的服务使用，出现故障需要及时的解决，从而保障供电系统的运行。
一、水电站中故障信息系统的重要性1.确保水电站中故障报告的生成在水电站中，安装和使用继电保护和故障录波器是非常必要的。
在水电站运作过程中出现问题时，故障保护装置会针对相应的故障生成相应的信息，包括故障发生的时间、故障产生的地点、出现故障的元件等，信息内容准确无误的生成相应的故障报告，再传递给主机系统。
专业人员针对故障信息系统的内容和生成的水电站故障报告，提出相应的解决方案。
2.确保故障信息准确分类水电站的运行中，会同时涉及到多个系统。
当运行中的某一部分出现故障时，会有多个保护设备同时产生相应的故障信息。
此时故障信息会出现重复的现象，生成信息垃圾。
垃圾信息的增多会干扰专业人员的分析，会扰乱视线。
对故障信息准确的分类，筛选重要的故障信息是一项必要的工作。
所以需要子站来对故障信息进行准确无误的分类，保障所有故障信息无误外，还需按照类别挑选出相应的故障信息，为主站提供有价值的信息。
电网继电保护故障信息采集及处理技术分析摘要：现代社会对电力需求越来越高，稳定运行的电力系统，可以为经济建设、社会发展提供重要保障。
继电保护装置的应用，可以有效提升电力系统的稳定性。
近年来，各地区对继电保护装置的重视程度不断提高，对电力保护起到了至关重要的作用。
文章对继电保护故障信息智能分析方法进行探究，将继电保护装置的功能进行介绍，并根据实际情况整理出相关意见，希望对电力系统的稳定运行具有一定积极作用。
关键词：继电保护；故障信息；智能分析引言继电保护故障信息采集及处理系统的建立，实现了在电力系统发生故障后将完整的保护装置动作报告和录波报告迅速传送到相关继电保护部门，使所有关心故障状况的人员（尤其是调度人员）能及时、准确地掌握故障情况，提高事故的处理水平。
建设继电保护运行及故障信息管理系统，通过准实时采集电网现场故障信息和二次设备信息，并对这些信息进行智能分析和提炼，为电网管理提供及时准确的信息支持和辅助决策，从而提升电网现代化水平和调度运行管理水平，实现二次设备管理真正由“离线”到“在线”的重大转变，从而确保电网安全、经济、稳定运行。
1继电保护原理电力系统在运行的过程中一旦出现故障和问题，系统中所有相关的电力设备将面临巨大的威胁，而继电保护装置即可在最短的时间内将出现故障问题的设备进行隔离，并在同一时间迅速向维保人员发出警报信息，并分别对最重要的设备即发电机、变压器以及输电线路等电力设施提供最有效地保护。
同时具有将由于故障问题而对电力系统产生影响的程度降到最低的作用。
在电力系统的正常运行状态中，继电保护装置的误动问题会导致电力系统中原本足够的备用容量及大部分的输电线路的线路被切断，从而引发一系列的经济损失。
误动问题所引起的损失通常都有一定的局限性，影响在电力企业的控制能力内，但如果在发生误动的情况下同时出现了拒动问题，就会为电力企业在成本运营方面带来较大的压力。
但在目前的发展阶段中，误动问题与拒动问题在同等关系下存在一定的矛盾关系，因此保证继电保护装置的拒动和误动能够处于平衡状态是最关键的管理环节。

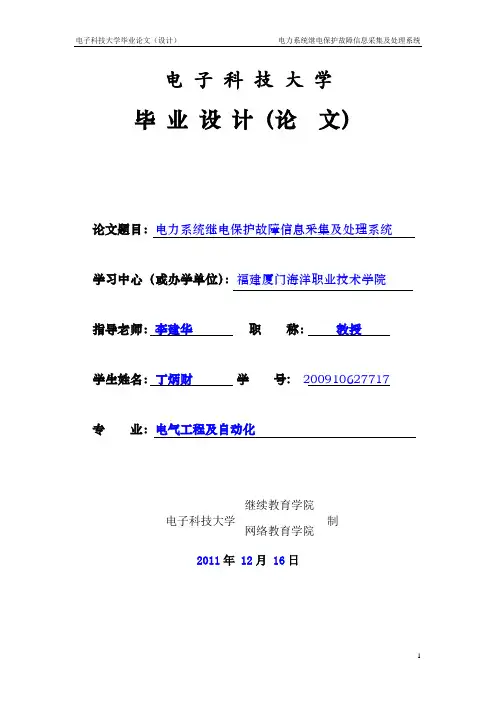

毕业设计（论文）论文题目：电力系统继电保护故障信息采集及处理系统学习中心（或办学单位）：福建厦门海洋职业技术学院指导老师：李建华职称：教授学生姓名：丁炳财学号: 200910627717专业：电气工程及自动化2011年12月16日毕业设计（论文）任务书题目：电力系统继电保护故障信息采集及处理系统任务与要求：本次毕业论文是电气工程及其自动化专业学生在完成本专业教学计划的全部课程教学、课程设计、生产实习、毕业实习的基础上，进一步培养学生综合运用所学理论知识与技能，解决实际问题能力的一个重要环节。
通过毕业论文，使学生理论联系实际，系统、全面地掌握所学知识，培养学生分析问题的能力、工程计算的能力和独立工作的能力，使学生树立工程观点、社会主义市场经济观点，初步掌握变电所（用户）电气部分有关运行、科研等方面工作，奠定必要的理论基础，并在工程理论方面得到初步训练。
时间： 2011 年 9 月18 日至 2011 年 12 月 16 日共 12 周学习中心：（或办学单位）福建厦门海洋职业技术学院奥鹏学习中心学生姓名：丁炳财学号：200910627717专业：电气工程及其自动化指导单位或教研室：福建厦门海洋职业技术学院奥鹏学习中心2011年 12月 16日毕业设计(论文)进度计划表本表作评定学生平时成绩的依据之一。
摘要本论文主要阐述了针对电力运行过程中故障发生的不可避免, 在当今的网络和软件技术推动下，统一规划、分步建设一个通过网络将各级调度与变电站、发电厂、集控中心联接起来，实现继电保护运行管理、故障录波和分析、辅助决策等主要功能，并与现有的变电站综合自动化系统、SCADA系统、EMS系统、MIS 系统等互通互联的电网继电保护运行与故障信息处理系统，已为大家所共识。
因此，建设继电保护运行及故障信息管理系统，通过实时采集电网现场故障信息和二次设备信息，并对这些信息进行智能分析和提炼，为电网管理提供及时准确的信息支持和辅助决策，从而提升电网现代化水平和调度运行管理水平，实现二次设备管理真正由“离线”到“在线”的重大转变，从而确保电网安全、经济、稳定运行。
浅析风电场的系统接入与继电保护配置1、一次系统接入情况：江苏龙源风力发电有限公司如东环港外滩风电场全部工程完工后，将有40台1.5MW的风力发电机组并网发电，合计装机容量达60MW。
该风力发电机的额定电压为690V，每台发电机配有一台35/0.69kV箱变（2.0MV A），6～9组发电机组接于一条35kV汇流线路，合计5条35kV线路均接于110kV龙环变电所35kV母线，经龙环变＃1主变（50MV A）～110kV洋环731线上220kV洋口变电所110kV母线，并入电网（见下图）。
2、继电保护及安全自动装置配置情况：（1）110kV洋环731线两侧均配备了PSL-621D微机型线路保护装置。
该保护装置有光纤分相电流差动保护、三段式相间距离保护、三段式接地距离保护、四段式方向零序电流保护及自动重合闸等。
（2）110kV龙环变电所＃1主变配备有DSA2323差动保护、DSA2326高压侧后备保护（复压过流保护、零序过流保护、间隙过压及间隙过流保护等）、DSA2324低压侧后备保护（复压过流保护）。
（3）110kV龙环变电所配备有SSD-540C电网解列保护装置。
该装置具有高频解列、低频解列、高压解列、低压解列及失步解列功能，动作后跳龙环变环洋731开关。
（4）110kV龙环变电所还配备了i1000型故障录波器装置。
（5）龙环变电所35kV龙环1线～龙环5线均配备了RCS-9625C微机型线路保护装置（其保护定值由龙源公司自行整定）。
3、关于继电保护及安全自动装置配置及整定方面的几点说明：（1）风力发电机短路电流的计算：该风电场40台GE-1500sel风力发电机组为双馈异步发电机。
所谓双馈，系指该风力发电机在正常发电时，其定子绕组和转子绕组均向电网输出功率，其中大部分出力由定子绕组馈出，小部分出力则由转子绕组馈出。
当风速变化导致风机定子绕组中感应电动势的频率偏离电网同步频率（50Hz）时，风机测速装置会立即将相关变化值反馈给风机自动控制系统，该控制系统将控制调节转子旋转磁场的转速至同步转速，定子绕组中的感应电动势的频率也恢复到同步频率（50Hz）。

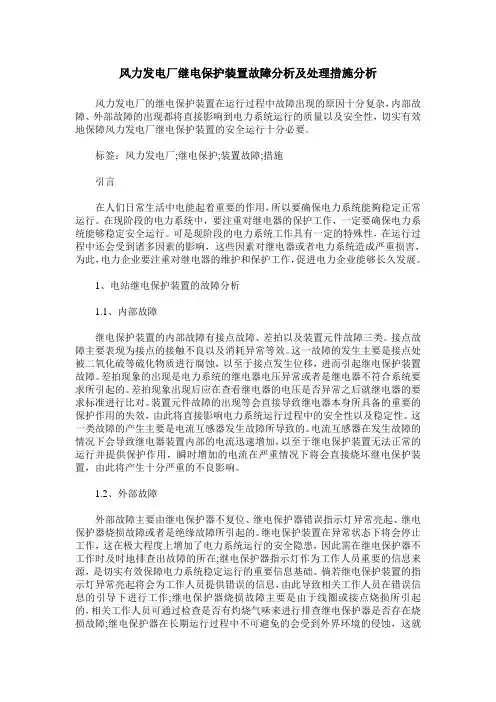

风力发电厂继电保护装置故障分析及处理措施分析风力发电厂的继电保护装置在运行过程中故障出现的原因十分复杂，内部故障、外部故障的出现都将直接影响到电力系统运行的质量以及安全性，切实有效地保障风力发电厂继电保护装置的安全运行十分必要。
标签：风力发电厂;继电保护;装置故障;措施引言在人们日常生活中电能起着重要的作用，所以要确保电力系统能夠稳定正常运行。
在现阶段的电力系统中，要注重对继电器的保护工作，一定要确保电力系统能够稳定安全运行。
可是现阶段的电力系统工作具有一定的特殊性，在运行过程中还会受到诸多因素的影响，这些因素对继电器或者电力系统造成严重损害，为此，电力企业要注重对继电器的维护和保护工作，促进电力企业能够长久发展。
1、电站继电保护装置的故障分析1.1、内部故障继电保护装置的内部故障有接点故障、差拍以及装置元件故障三类。
接点故障主要表现为接点的接触不良以及消耗异常等效。
这一故障的发生主要是接点处被二氧化硫等硫化物质进行腐蚀，以至于接点发生位移，进而引起继电保护装置故障。
差拍现象的出现是电力系统的继电器电压异常或者是继电器不符合系统要求所引起的。
差拍现象出现后应在查看继电器的电压是否异常之后就继电器的要求标准进行比对。
装置元件故障的出现等会直接导致继电器本身所具备的重要的保护作用的失效，由此将直接影响电力系统运行过程中的安全性以及稳定性。
这一类故障的产生主要是电流互感器发生故障所导致的。
电流互感器在发生故障的情况下会导致继电器装置内部的电流迅速增加，以至于继电保护装置无法正常的运行并提供保护作用，瞬时增加的电流在严重情况下将会直接烧坏继电保护装置，由此将产生十分严重的不良影响。
1.2、外部故障外部故障主要由继电保护器不复位、继电保护器错误指示灯异常亮起、继电保护器烧损故障或者是绝缘故障所引起的。
继电保护装置在异常状态下将会停止工作，这在极大程度上增加了电力系统运行的安全隐患，因此需在继电保护器不工作时及时地排查出故障的所在;继电保护器指示灯作为工作人员重要的信息来源，是切实有效保障电力系统稳定运行的重要信息基础。

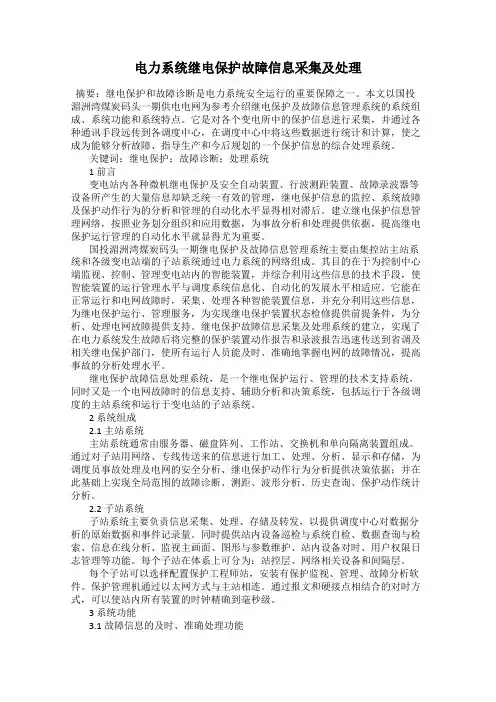

电力系统继电保护故障信息采集及处理摘要：继电保护和故障诊断是电力系统安全运行的重要保障之一。
本文以国投湄洲湾煤炭码头一期供电电网为参考介绍继电保护及故障信息管理系统的系统组成、系统功能和系统特点。
它是对各个变电所中的保护信息进行采集，并通过各种通讯手段远传到各调度中心，在调度中心中将这些数据进行统计和计算，使之成为能够分析故障、指导生产和今后规划的一个保护信息的综合处理系统。
关键词：继电保护；故障诊断；处理系统1 前言变电站内各种微机继电保护及安全自动装置、行波测距装置、故障录波器等设备所产生的大量信息却缺乏统一有效的管理，继电保护信息的监控、系统故障及保护动作行为的分析和管理的自动化水平显得相对滞后。
建立继电保护信息管理网络，按照业务划分组织和应用数据，为事故分析和处理提供依据，提高继电保护运行管理的自动化水平就显得尤为重要。
国投湄洲湾煤炭码头一期继电保护及故障信息管理系统主要由集控站主站系统和各级变电站端的子站系统通过电力系统的网络组成。
其目的在于为控制中心端监视、控制、管理变电站内的智能装置，并综合利用这些信息的技术手段，使智能装置的运行管理水平与调度系统信息化、自动化的发展水平相适应。
它能在正常运行和电网故障时，采集、处理各种智能装置信息，并充分利用这些信息，为继电保护运行、管理服务，为实现继电保护装置状态检修提供前提条件，为分析、处理电网故障提供支持。
继电保护故障信息采集及处理系统的建立，实现了在电力系统发生故障后将完整的保护装置动作报告和录波报告迅速传送到省调及相关继电保护部门，使所有运行人员能及时、准确地掌握电网的故障情况，提高事故的分析处理水平。
继电保护故障信息处理系统，是一个继电保护运行、管理的技术支持系统，同时又是一个电网故障时的信息支持、辅助分析和决策系统，包括运行于各级调度的主站系统和运行于变电站的子站系统。
2 系统组成2.1 主站系统主站系统通常由服务器、磁盘阵列、工作站、交换机和单向隔离装置组成。

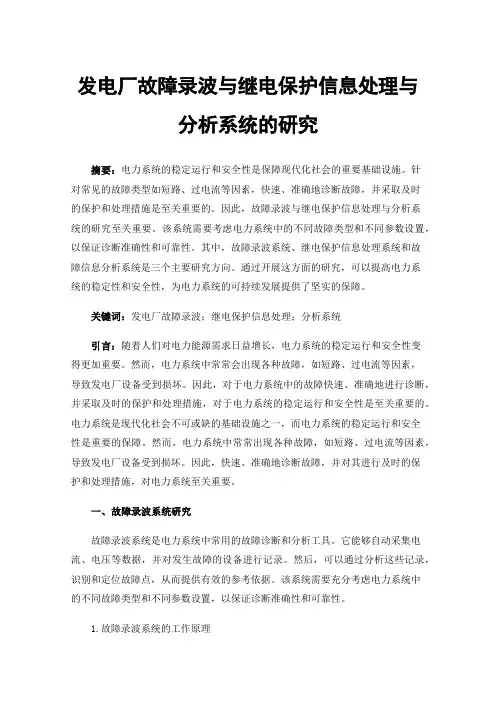

发电厂故障录波与继电保护信息处理与分析系统的研究摘要：电力系统的稳定运行和安全性是保障现代化社会的重要基础设施。
针对常见的故障类型如短路、过电流等因素，快速、准确地诊断故障，并采取及时的保护和处理措施是至关重要的。
因此，故障录波与继电保护信息处理与分析系统的研究至关重要。
该系统需要考虑电力系统中的不同故障类型和不同参数设置，以保证诊断准确性和可靠性。
其中，故障录波系统、继电保护信息处理系统和故障信息分析系统是三个主要研究方向。
通过开展这方面的研究，可以提高电力系统的稳定性和安全性，为电力系统的可持续发展提供了坚实的保障。
关键词：发电厂故障录波；继电保护信息处理；分析系统引言：随着人们对电力能源需求日益增长，电力系统的稳定运行和安全性变得更加重要。
然而，电力系统中常常会出现各种故障，如短路、过电流等因素，导致发电厂设备受到损坏。
因此，对于电力系统中的故障快速、准确地进行诊断，并采取及时的保护和处理措施，对于电力系统的稳定运行和安全性是至关重要的。
电力系统是现代化社会不可或缺的基础设施之一，而电力系统的稳定运行和安全性是重要的保障。
然而，电力系统中常常出现各种故障，如短路、过电流等因素，导致发电厂设备受到损坏。
因此，快速、准确地诊断故障，并对其进行及时的保护和处理措施，对电力系统至关重要。
一、故障录波系统研究故障录波系统是电力系统中常用的故障诊断和分析工具。
它能够自动采集电流、电压等数据，并对发生故障的设备进行记录。
然后，可以通过分析这些记录，识别和定位故障点，从而提供有效的参考依据。
该系统需要充分考虑电力系统中的不同故障类型和不同参数设置，以保证诊断准确性和可靠性。
1.故障录波系统的工作原理故障录波系统是基于数字信号处理技术进行开发的。
该系统通过采集电力系统中的电流和电压数据，将其传送到数据采集单元（DAQ），对数据进行处理和存储。
然后数据经过滤波处理和去噪，以去除信号中的噪声和干扰部分。
数据经过处理后，将被传送到数据解码控制单元（DCC），进行解码和识别故障类型的操作。

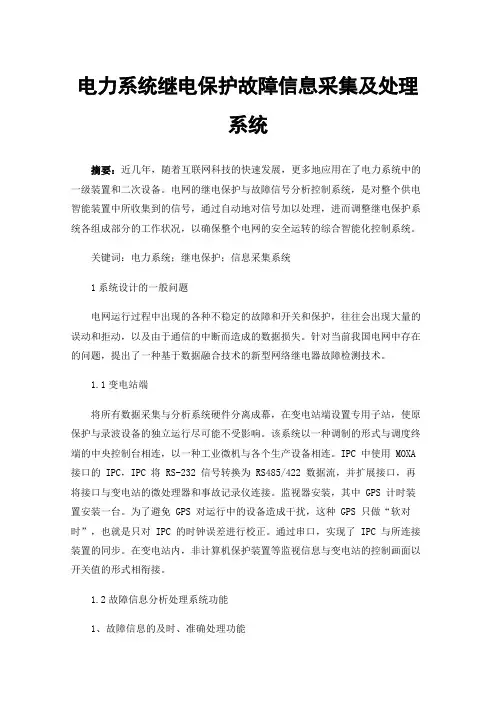

电力系统继电保护故障信息采集及处理系统摘要：近几年，随着互联网科技的快速发展，更多地应用在了电力系统中的一级装置和二次设备。
电网的继电保护与故障信号分析控制系统，是对整个供电智能装置中所收集到的信号，通过自动地对信号加以处理，进而调整继电保护系统各组成部分的工作状况，以确保整个电网的安全运转的综合智能化控制系统。
关键词：电力系统；继电保护；信息采集系统1系统设计的一般问题电网运行过程中出现的各种不稳定的故障和开关和保护，往往会出现大量的误动和拒动，以及由于通信的中断而造成的数据损失。
针对当前我国电网中存在的问题，提出了一种基于数据融合技术的新型网络继电器故障检测技术。
1.1变电站端将所有数据采集与分析系统硬件分离成幕，在变电站端设置专用子站，使原保护与录波设备的独立运行尽可能不受影响。
该系统以一种调制的形式与调度终端的中央控制台相连，以一种工业微机与各个生产设备相连。
IPC 中使用 MOXA 接口的 IPC，IPC 将 RS-232 信号转换为 RS485/422 数据流，并扩展接口，再将接口与变电站的微处理器和事故记录仪连接。
监视器安装，其中 GPS 计时装置安装一台。
为了避免 GPS 对运行中的设备造成干扰，这种 GPS 只做“软对时”，也就是只对 IPC 的时钟误差进行校正。
通过串口，实现了 IPC 与所连接装置的同步。
在变电站内，非计算机保护装置等监视信息与变电站的控制画面以开关值的形式相衔接。
1.2故障信息分析处理系统功能1、故障信息的及时、准确处理功能动态诊断分析(Action)。
当探测到防护设备跳闸后，系统可自动拨打报告电话，并向中心站上传报告。
同时，相关信息可以在管理机上醒目地显示出来。
这样，连接设备的所有动作信息就全部实现了自动化管理。
处理自动化程度问题有所改善。
通过对 GPS装置的监测，能够使各装置的小时精确同步，大大提高了对系统的误判，并且能够避免因小时的干扰而造成的误判。

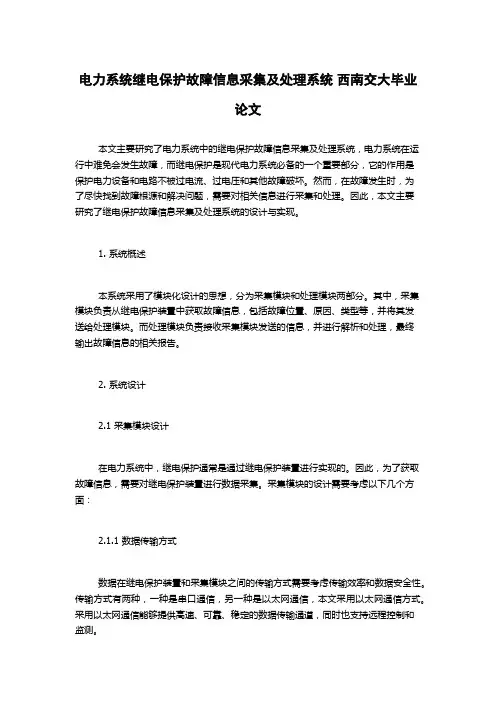

电力系统继电保护故障信息采集及处理系统西南交大毕业论文本文主要研究了电力系统中的继电保护故障信息采集及处理系统，电力系统在运行中难免会发生故障，而继电保护是现代电力系统必备的一个重要部分，它的作用是保护电力设备和电路不被过电流、过电压和其他故障破坏。
然而，在故障发生时，为了尽快找到故障根源和解决问题，需要对相关信息进行采集和处理。
因此，本文主要研究了继电保护故障信息采集及处理系统的设计与实现。
1. 系统概述本系统采用了模块化设计的思想，分为采集模块和处理模块两部分。
其中，采集模块负责从继电保护装置中获取故障信息，包括故障位置、原因、类型等，并将其发送给处理模块。
而处理模块负责接收采集模块发送的信息，并进行解析和处理，最终输出故障信息的相关报告。
2. 系统设计2.1 采集模块设计在电力系统中，继电保护通常是通过继电保护装置进行实现的。
因此，为了获取故障信息，需要对继电保护装置进行数据采集。
采集模块的设计需要考虑以下几个方面：2.1.1 数据传输方式数据在继电保护装置和采集模块之间的传输方式需要考虑传输效率和数据安全性。
传输方式有两种，一种是串口通信，另一种是以太网通信，本文采用以太网通信方式。
采用以太网通信能够提供高速、可靠、稳定的数据传输通道，同时也支持远程控制和监测。
2.1.2 采集协议设计采集协议需要对获取的数据进行格式规定，以便在处理模块中进行解析。
本文采用IEC61850通信协议进行数据采集，并将数据按照XML格式传输。
2.1.3 数据格式设计为了便于处理模块更好的解析数据，需要对采集到的数据进行格式规范化。
本系统采用了XML格式，通过节点名称和值来描述故障信息，为下一步的解析做准备。
2.2 处理模块设计处理模块的设计需要考虑到各种不同类型的故障信息，并及时发出警报以便维护人员能够及时采取行动。
为了实现故障信息的准确处理，需要考虑以下几个方面：2.2.1 数据解析处理模块需要对采集模块传输的数据进行解析，将数据转化为程序可识别的格式。
浅析风电场并网对电力系统继电保护运行的影响及其对策摘要：近年来，我国的电力企业发展迅速，新能源发电也越来越受到重视，其中风能发电是重要的一项。
本文首先分析了最常见的永磁同步发电机组和双馈发电机组的数学模型,并构建了一个9MW的风电场接入配电网的仿真模型,在仿真模型上对输电网处和风电场出口处进行了三相短路故障的仿真,在两种短路情况下,对有、无风电场接入时的情况进行了对比分析。
仿真结果表明,为确保系统的稳定运行,不能忽略风电场接入对系统产生的影响。
关键词：风电场并网运行;配电网;继电保护;影响引言随着用电量的增加，并网运行风电场的容量也越来越大，风电场对电网的影响也越来也突出。
包括风电场提供的短路电流及其对风电场的系统继电保护整定的影响等,必须对此进行研究,以确保保护整定计算的准确,防止继电保护装置的拒动或误动。
配电网的系统运行方式、风电场容量、故障位置、故障类型等都会对继电保护装置的选择性、灵敏性等产生直接的影响,使安装在电网中不同位置的保护范围缩小或增大。
因此,有必要对风电场接入后的故障电流进行分析,利用其特征来改进保护。
1风力发电系统的数学模型1.1永磁同步发电机模型在dq坐标系下建立PMSG的数学模型,对于分析PMSG控制过程系统的稳态和动态性能都十分方便。
对PMSG在αβ坐标系下的数学模型进行2s-2r坐标换,就可以获得PMSG在dq坐标系下的数学模型。
以同步发电机转子磁极为坐标系的d 轴,q轴领先d轴90°,得到PMSG在d轴、q轴上的永磁同步电机稳态电压方程式中ud、uq、id、iq———发电机定子输出电压和电流的d、qLd、Lq、Rs———定子电感和电阻;ω———电机的电角速度;———为永磁磁通。
电磁转矩方程式中p———极对数;Te———电磁转矩1.2双馈异步发电机模型把d、q轴放在同步旋转坐标系上来建立双馈风力发电机组的数学模型:式中ωs———坐标系旋转角速度,等同于同步速ω0;ωr———转子旋转角速度。
64 EPEM 2020.9电网运维Grid Operation电力故障录波数据综合处理系统功能分析南方电网司文山供电局 袁 春 张雪松摘要：提出一种电力故障录波数据综合处理系统，从系统结构和技术特征出发对系统功能进行了分析和讨论，希望能够为系统的普及和推广提供参考依据。
关键词：故障录波数据；综合处理系统；功能分析1 系统结构设计考虑新时期电网规模不断扩大、电力设备数量飞速增长以及智能电网的发展需求，在对电力故障录波数据综合处理系统的结构进行设计时，要求其应具备稳定性、可靠性及可扩容性等特点。
借助Visual C++工具，配合model-view-controller 模式来对系统总体结构进行设计，而依照完成后的功能划分系统可以分为四个模块：数据源模块。
是系统的基础模块，其核心功能是对远程传输得到的电力故障录波数据、软件仿真数据以及人工设置的各种虚拟数据等进行整理，转化为统一格式并传输到数据库和相应的软件程序中，为程序的运行提供数据支撑；管理模块。
主要功能是针对各种类型的原始数据、转换后的数据、设备配置参数、故障信息以及故障录波器记录的相关信息进行管理，保证数据的完整性，同时也可在一定程度上体现数据的价值；分析模块。
必须具备的基本功能包括故障分析、波形分析等，拓展功能则有继电保护装置动作行为分析、双端测距、网络发布等；仿真模块。
主要功能是对故障进行重现，重现的方式可是硬件也可是软件，能够针对电网中的二次设备进行试验，包含了重现装置、真实设备、装置模型、逻辑阵列以及器件库等[1]。
2 关键技术特征2.1 远程传输电力系统中故障录波器对于信息的传输方式可谓多种多样，其中比较常见的有AT 拨号、拨号网络、串口直连以及局域网四种，而多数电力调度中心因认识或技术等因素限制，没有建立起专用的故障录波远程通信渠道，通信功能的实现一般都是利用公共电话网或微波实现。
结合电力网络以及故障录波器的实际情况，在电力故障录波数据综合处理系统中，故障录波的远程传输采用了AT 拨号和虚拟拨号网络结合的方式，其中AT 拨号主要是电力调度人员借助相应的公共电话网络和调制解调器，通过拨号的方式实现与录波器间的有效连接，完成数据的远程传输。
风电场中故障录波器的应用与典型故障分析摘要：故障录波器用于电力系统，可在系统发生故障时，自动地、准确地记录故障前、后过程的各种电气量的变化情况，通过这些电气量的分析、比较，对分析处理事故、判断保护是否正确动作、提高电力系统安全运行水平均有着重要作用。
关键词：故障滤波器；故障；分析与判断1引言电力系统故障录波器是一种用作记录和分析电网故障的设备。
能够反应电气故障前后各参数量的变化规律，因此故障录波器已成为电力企业必不可少的装置之一，无论是电力企业的技术管理者还是现场检修运行人员，熟练掌握故障录波器尤为重要，本文介绍故障录波器主要是针对风电场中应用与研究，并重点讨论风电场发生电气故障是故障录波器的波形分析。
2故障录波器的功能按照电力系统发生故障的不同情况，对应于录波器的作用主要体现在：2.1系统发生故障，保护动作正确，利用故障录波器记录下来的电流电压量对故障线路进行测距，同时给出能否强送的依据。
2.2电力系统元件发生不明原因跳闸，利用故障录波器记录下来的电流电压及开关量判断出是否无故障跳闸，查明原因马上恢复送电。
2.3利用故障录波器记录下来的保护动作事件量和开关接点状态信息找出保护不正确动作的原因，必要时通过计算工具进行模拟计算分析。
继电保护装置有不正确动作行为。
2.3.1继电保护装置误动造成无故障跳闸；2.3.2系统有故障但保护装置拒动；2.3.3系统有故障但保护动作行为不符合预先设计；3故障录波器原理3.1录波器起动方式：目的，能满足各种故障情况下可靠起动故障录波器。
3.1.1模拟量起动：按相设置的过电流、低电压起动；按相设置的电流突变起动、零序过流和突变起动；负序电流起动；3.1.2开关量起动：所有保护的跳闸出口信号；所有开关的副接点变位信号。
4故障录波器的基本要求4.1录波数据的真实性、采样数据的同时性和精度要求、录波器的启动方式要求、电流电压幅值、变化量及频率的越限；外部触发启动，如动作节点、断路器位置；直流变化量；手动启动；启动前应有一定的信息记录宽度。
浅谈电力系统继电保护故障分析与处理措施花凤摘要：继电保护装置是保证电力系统能够正常工作的基础，并且其也是整个电力系统的重要组成部分。
就电力行业综合来分析，我国继电保护的故障率比较高，影响了我国的电力系统的良性运转。
基于此，本文从电力系统继电保护的重要性出发，对电力系统中继电保护动作中的故障及处理措施进行了简单分析。
关键词：电力系统；继电保护；故障；措施前言作为电力系统重要的设备之一，继电保护在整个电力系统中，具有维护系统安全的重要职责。
随着我国经济发展的步伐不断加快，经济发展的多样性不断增强，导致对电力的需求越来越大。
本文对电力系统继电保护问题进行了深入的分析研究，提出了相关的解决措施，这对于维持电力系统的稳定以及国民经济平稳发展具有重要的现实性意义。
1电力系统继电保护问题分析1.1运行故障电力系统继电保护故障众多，运行故障是最为常见和故障之一。
运行故障产生的主要原因是由于局部电路的长期工作，导致电路温度过高，超过安全范围，使得电气元件老化失效，最终导致继电保护装置失灵，相关回路不能正常工作，从而引发故障。
比如跳闸出口继电器老化接点损坏，在保护动作时不能正确出口跳闸，结果是不能切除故障越级跳闸扩大事故范围，造成大面积停电。
1.2设备问题继电保护装置的质量问题是一个很严重的问题，它可以直接影响继电保护装置工作的可靠性和准确性。
若继电保护装置零部件质量不合格，精度低，那么继电保护装置将瘫痪，无法正常工作，严重降低电力系统的安全稳定性。
应采用国产高质量保护装置，并且考虑产品后期维护管理的方便。
1.3人为层面上的故障人为故障一般情况下来说都是由人为因素引发的，比方说专业技术水平较为低下、实际工作经验不足以及工作态度不端正等等。
实际工作经验对于从事继电保护工作的人员来说是十分重要的，充足的实际工作经验能够使得管理人员处理故障的速度大幅度提升，从而也就可以在最佳事故处理时间之内将故障控制住，因此工作人员累计下来的实际工作经验和继电保护故障之造成的影响之间呈现出来的是反比例关系。
学习中心编号：学习中心名称：西南大学网络与继续教育学院毕业论文论文题目：电力系统继电保护故障信息采集及处理系统学生姓名学号类型网络教育专业电气工程及其自动化层次指导教师日期目录一、绪论 (4)（一）研究目的与意义 (4)（二）继电保护研究现状 (4)（三）继电保护发展趋势 (5)二、继电保护装置的原理与构成 (7)（一）继电保护装置的种类 (7)（二）继电保护的基本任务及要求 (11)（三）继电保护基本原理 (13)（四）继电保护系统的组成 (14)三、故障采集及信息处理系统及硬件平台设计 (16)（一）故障采集及信息处理系统构成 (16)（二）硬件平台设计 (17)（三）主站系统的硬件平台 (18)四、软件平台设计 (19)五、应用功能设计 (21)（一）主站系统的信息划分 (21)（二）主站系统的应用功能划分 (21)六、结语 (25)电力系统继电保护故障信息采集及处理系统摘要本文提出一种电力系统继电保护故障信息采集及处理系统的设计方案，主要由主站系统、通信网络和子站系统三部分组成。
该系统的应用价值和作用主要体现在主站系统的功能设计上。
在综合分析国内外主要继电保护故障信息采集及处理系统研究的基础上, 着重论述了主站系统的硬件、软件平台构架及功能模块的设计。
其中硬件平台由相互独立的主站系统与EMS等现有系统构成,构架的设计充分考虑了系统的独立性、安全性和可靠性; 软件平台的设计分别对两层软件架构与三层软件架构两种可行的方案进行了比较, 并分析其合理性与适用性; 功能模块的设计基于故障信息的合理分类，从故障分析的各个角度对功能模块进行合理划分。
最后简要地展望了主站系统的现存问题以及未来的发展趋势。
关键词：继电保护; 故障录波; 故障信息处理; 管理信息系统; 系统设计一、绪论（一）研究目的与意义近年来, 继电保护及故障信息处理系统受到电网调度运行管理部门越来越多的重视。
在故障时,该系统由子站负责搜集保护装置的保护动作信息和故障录波器的录波信息, 通过网络实时传送到主站端, 供调度和保护人员及时分析和处理, 从而大大提高了电网故障的分析水平、事故处理效率以及故障信息的管理水平①。
浅谈电网继电保护及故障录波器信息处理系统0引言微机型的保护、安全自动装置和故障录波器在电力系统中的广泛应用，为通过数据通信方式传送保护及故障录波器信息提供了可能；近几年来随着以光纤为媒介的新型通信产品的广泛应用，电力系统的数据通信网获得了前所未有的快速建设和发展，数据通信网的规模和容量大大增强。
这些有利条件促使电力部门为提高电网安全运行的信息化水平、实现快速有效地处理电网故障与恢复系统正常运行，正在加紧建设电网继电保护及故障录波器信息处理系统。
电网继电保护及故障录波器信息处理系统通常由设在网（省、市）调度中心的主站或设在地区调度（或设备直管单位）的主站和若干个设在其所管辖的变电站、发电厂的子站，通过电力系统的数据通信网络（或专线）连接而成，如图1所示。
故障信息系统的任务是收集管理电网中各运行厂、站中的电网异常时动作的装置的动作信号和运行异常信号、断路器的分合信号以及微机保护装置和故障录波器的故障录波数据、故障报告和保护的定值等。
通过对这些数据、信号的综合、统计、计算和分析等处理，实现继电保护运行、管理和电网故障处理的网络信息化、自动智能化，为调度员安全、准确、迅速地处理电网事故提供信息支持与决策参谋，为继保人员对保护、安全自动装置及故障录波器动作行为的分析和现代化运行管理提供必要的支持。
1故障信息系统的信息传输要求故障信息系统的信息来源为安装在电网中各运行厂、站的保护装置、安全自动装置和故障录波器。
信息中包含状态（动作、告警）信息、大数据量的故障录波数据和保护故障报告、保护的定值等；按信息要求的传送速度，分为快速主动上送的，和速度要求不高召唤调用的。
因此，可预先设定主动上送到主站的电力系统故障时的跳闸信息、二次设备的异常报警信息及以优先级别有序上送的传送方式和优先顺序。
对于保护的详细故障报告、保护的定值、大数据量的故障录波数据等，采用级别较低的召唤调用上送；要求能支持断点续传功能，以提高其通信效率，降低网络通道的干扰的影响。
通信协议应该使用国际标准协议，以实现系统的互操作性和无缝通信的要求。
为此，文献[1]提出，在满足功能要求的前提下，优先选用IEC870-5-103规约，以61850规约为目标实现真正的无缝通信。
鉴于目前不同厂家、不同时期生产的装置的通信协议、信息容和格式均不相同，要求子站系统将收集到的厂站的不同类型装置的信息，由子站完成格式转换后，采用统一的通信协议和数据格式送给主站。
此外，子站对大量来自装置的数据信息经规约转换后，还要具有过滤处理能力，遵守预先设定主动上送到主站的优先顺序传输原则，保证不同类型数据间的优先有序上送。
2相关国际标准介绍故障信息系统的所传送的信息为保护装置、安全自动装置的动作信号、断路器的分合信号以及它们的运行异常信号；微机保护装置和故障录波器的故障录波数据和故障报告、保护的定值等。
目前与这些信息相关应用较多的国际标准有IEC60870-5-103继电保护设备信息接口配套标准[2-3]、IEC60255-24电力系统暂态数据交换（COMTRADE）公用格式[4]。
IEC61850变电站通信网络系统国际标准，目前的实际应用很少，未来会在变电站自动化系统中逐步应用。
3故障信息系统的主站和子站系统的通信协议3.1故障录波数据的通信协议故障信息系统的故障录波数据主要是数字式故障录波器记录的电网故障前后的模拟量和开关量数据，以及记录高频保护通道的直流量和开关量数据。
由于微机保护装置的出现以及其存容量的日益增大，许多保护装置也可以记录保护动作前后的有关模拟量和开关量数据，这些数据对于分析电网故障时该保护装置动作行为的正确性，同样具有非常重要的价值。
所以，故障信息系统的故障录波数据还应包括微机保护装置所记录的电网故障前后的模拟量和开关量数据。
这部分数据信息量大，为了数据分析时的交换方便，要求按照COMTRADE暂态数据交换通用格式，以文件方式存储[1，5]。
因而故障信息系统主站和子站的故障录波数据存储格式均常常采用COMTRADE暂态数据交换通用文件格式，故障信息系统的故障录波数据部分的通信协议，原则上可采用传送COMTRADE格式文件的方式。
为了更好地实现通信标准化，提高通信的可靠性和互操作性，在数据网络连接方式下提供虚电路的主站和子站之间，建议采用FTP文件传输协议（File Transfer Protocol）。
FTP文件传输协议的任务是从一台计算机将文件传送到另一台计算机，它与这两台计算机所处的位置、联系的方式以及所使用的操作系统无关。
FTP，属于TCP/IP协议族，已广泛用于INTERNET，是一种稳定、可靠、成熟的文件传输协议；既可以主动发送（上传）单/多个文件，也可下载单/多个文件，很容易支持断点续传、文件目录服务等；它完全适合于故障信息系统的故障录波数据文件的传送。
另外，现已有丰富的FTP软件支持这一协议，它能给故障信息系统的研发者和使用者带来不少方便。
现有的操作系统如Window、UNIX和大部分浏览器如IE、Netscape也均支持FTP协议。
支持FTP协议的工具软件也在不断更新，功能不断增强，界面更为友好。
由于故障录波数据的信息量大，主站常常采用召唤故障录波数据的方式[1，5]。
主站可根据此录波数据的文件列表中的文件名，采用FTP下载方式，召唤子站中故障录波文件。
FTP文件传输协议支持的文件断点续传也能使故障录波文件传输的效率提高。
3.2非故障录波数据的通信协议越来越多的保护装置已采用了IEC60870-5-103继电保护设备信息接口配套标准，此标准也是继电保护设备信息通信协议的发展方向，因而故障信息系统的主站和子站系统的通信协议的主体，采用IEC60870-5-103通信协议标准比较合适：它能非常方便地传送除故障录波数据之外的保护装置、安全自动装置的动作信号、断路器的分合信号以及它们的运行异常信号和故障报告、保护的定值等；能满足向主站主动传送及调用故障信息的要求，能够满足按用户需要设定不同类型数据，采用不同优先级有序传送的要求；由于子站系统中的继电保护工程师站（或保护管理机）最大限度地将保护装置的IEC60870-5-103通信协议与故障信息系统的主站、子站系统间的通信协议协调一致，简化了子站系统中的继电保护工程师站将保护装置的数据转送给故障信息系统主站的处理。
从上述不难看出，它也能与FTP文件传输协议有机地结合起来。
3.3不同通信通道、网络类型和通信协议网络层的考虑在实际的故障信息系统中，由于有不同地域的子站，各自的通信通道可能不一样。
文献[1]提到了通信通道可以是采用专线方式或数据网方式。
实际的通信通道物理层可能为微波、载波、光纤、专线、无线等多种数据通信通道，在通信接口的连接中必须按实际中的通道进行配置。
IEC60870-5-103通信协议标准的链路层协议采用FT1.2帧格式以及其链路传输规则，只能适合于无连接方式、具有永久连接电路的RS-485（光纤）专线数据通道，通常其速度为9.6Kbps或19.2Kbps。
它对于提供虚电路的数据网络、拨号网以及高速的、支持TCP/IP接口的专线数据通道不太适合。
TCP/IP协议标准除了用在日益广泛的以太网和INTERNET外，在TCP/IP框架，还可以运用不同的数据网络类型，包括X.25，FR（帧中继），ATM（异步传输模式）和ISDN（综合服务数据网络）；光纤（OPGW，ADSS）、微波、网络中的MODEM、无线卫星通道；波分复用（WDM，DWDM）、数字体系（PDH，SDH）；以及面向连接的（租用）专线。
目前我国的电力数据网络SPDnet中的网络，几乎都在以上所列的网络类型之中，大部分路由器为X.25或X.25DDN型路由器，通信线路的速率也从384K、2M、8M、16x2M到155M不等。
因此，不难看出采用TCP/IP协议标准最适合于我国的电力数据网络SPDnet。
鉴于数据网络的快速发展，IEC60870-5-104标准已为远动设备通过网络访问IEC60870-5-101协议数据集制定了将IEC60870-5-101协议所定义的ASDU与TCP/IP相结合的网络访问标准。
这为我们在故障信息系统的主站和子站间采用的IEC60870-5-103通信协议标准提供了很好的支持和借鉴。
IEC60870-5-104标准中ASDU与TCP/IP相结合的方式，不局限于IEC60870-5-101协议所定义的ASDU。
根据相同的定义，不同的ASDU包括IEC60870-5全部配套标准（例如IEC60870-5-102、103）所定义的ASDU，都可以与TCP/IP相结合。
由于故障信息系统要传送像故障录波数据这样信息量大的数据文件，加上电力数据网络发展水平的不断提高，故障信息系统的数据通道虽然在物理形式上还会存在专线或拨号网、数据网方式之分，但在数据网络传输上都应可作到支持TCP/IP接口才行。
考虑到电力数据网建设现状，很多省的故障信息系统的数据网络都采用数据网为主、拨号为辅的数据传输方式。
例如省电网[5]的故障信息系统的数据网络采用数据网为主，在暂时没有实现数据网连接的地方（或者是数据网失败时的备用通道）采用拨号网，并逐步过渡到完全采用数据网。
省电网的故障信息系统的数据网络采用数据网为主、拨号为辅的数据传输方式，行政交换网拨号方式为降低需求的后备方式。
在这种情况下，故障信息系统的主站和子站间的IEC60870-5-103通信协议，只采用IEC60870-5-103标准所定义的ASDU，而采用IEC60870-5-104标准中ASDU 与TCP/IP相结合的方式，来取代IEC60870-5-103通信协议标准的链路层协议。
另外可以看出，采用TCP/IP方式后，IEC60870-5-103所定义的ASDU和故障录波数据部分的COMTRADE格式文件，在通信协议上也做到了有机地组合。
4子站系统部的通信协议厂站的子站系统结构如图2所示。
子站是子站系统中的保护工程师站，通过以太网与厂站中的各个保护装置（安全自动化装置）、故障录波器和接口装置连接。
考虑到厂站不同厂家、不同安装时期、不同型号的装置的通信协议和接口方式不一样的实际情况，在系统中有新设计的、可直接连接以太网的装置，由保护。
