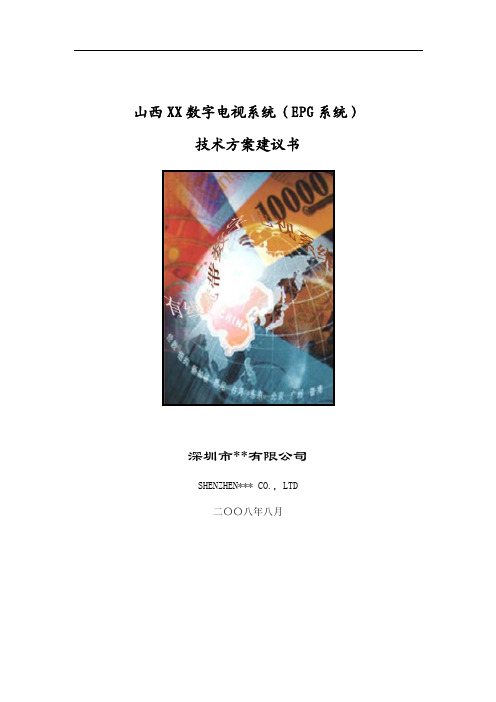

山西XX数字电视系统（EPG系统）技术方案建议书深圳市**有限公司SHENZHEN*** CO.，LTD二〇〇八年八月目 录第1章.系统设计 (4)1.1.系统简介 (4)1.1.1.系统由来 (4)1.1.2.系统结构 (6)1.1.3.使用说明 (11)1.2.EPG系统说明 (14)1.2.1.遵循规范 (14)1.2.2.功能特点 (15)1.2.3.环境需求 (16)第2章.EPG集成规划 (21)2.1.1.物理连接 (21)2.1.2.逻辑联接 (22)2.1.3.系统扩展 (23)2.2.EPG系统安全 (23)2.2.1.数据安全 (23)2.2.2.操作安全 (26)2.2.3.机房环境 (26)2.2.4.接地防雷 (27)第3章.使用说明 (28)3.1.表现形式 (29)3.2.基本操作 (31)3.3.PSI/I信息编辑 (32)3.4.EPG节目单编辑 (36)3.5.节目单编辑操作 (37)3.6.事件监控系统 (39)3.7.EPG信息播发系统 (40)3.8.播发监控 (41)3.9.数据库自动备份 (42)第1章. 系统设计1.1.系统简介1.1.1.系统由来SI/PSI的来由？在数字电视中，所有视频、音频、文字、图片等经数字化处理后都变成了数据，并按照MPEG-2的标准打包，形成固定长度（188个字节）的传送包，然后将这些数据包进行复用，形成传送码流（TS），通常一个频道对应一个TS流，一个频道的TS流由多个节目及业务组成。
在TS流中如果没有引导信息，数字电视的终端设备将无法找到需要的码流，所以在MPEG-2中，专门定义了PSI 信息，其作用是自动设置和引导接收机进行解码。
PSI信息在复用时通过复用器插入到TS流中，并用特定的PID（包标识符）进行标识。
在MPEG-2标准中定义的节目信息PSI，是对单一码流的描述，由于系统通常存在多个码流，为了使使用者能在多码流中快速地找出自己需要的业务，在DVB对MPEG-2的PSI进行了扩充，在PSI四个表的基础上再增加了九个表，形成SI。
文件编号：SHDX/ZS/CZ/JG/005/B/2009中国电信上海公司IPTV机顶盒技术规范V2.2（修订版）1目的本规范是在中国电信集团公司发布的《IPTV机顶盒技术规范V2.0》的基础上，根据中国电信上海公司IPTV业务发展的需求以及IPTV运营的实际情况，进一步调整修订而成的。
本技术规范的增补、修订和解释权归中国电信上海公司所有。
如中国电信上海公司在此之前的文件与本技术规范有矛盾，按此技术规范执行。
本技术规范自发布之日起实施。
2适用范围本技术规范规定了IPTV终端的应用功能、操作要求、终端管理和接口要求等方面的内容。
本规范供中国电信上海公司引入机顶盒终端设备时参照执行。
同时，本规范也为终端厂商进行机顶盒终端设备开发制造提供依据。
3引用文件/标准下列标准所包含的条文，通过本技术要求的引用而构成本技术要求的条文。
在本技术要求出版时，所示版本均为有效。
所有标准都可能推出更新版本，使用本技术要求的各方应探讨使用下列标准最新版本的可能性。
GB13837-2003: 声音和电视广播接收机及有关设备无线电干扰特性限值和测量方法GB8898-2001: 音频、视频及类似电子设备安全要求RFC1889： A Transport Protocol for Real-Time ApplicationsSJ/T10730：电视广播接收机测量方法TR069：CPE WAN Management ProtocolYD/T 965-1998：电信终端设备的安全要求和试验方法YD/T 993-1998: 电信终端设备防雷技术要求及试验方法4定义/术语DHCP Dynamic Host Configuration Protocol 动态主机配置协议DNS Domain Name System 域名系统DRM Digital Rights Management 数字版权管理EPG Electronic Programmer Guide 电子节目单FTP File Transfer Protocol 文件传输协议HTML Hypertext Markup Language 超文本标记语言HTTP Hypertext Transfer Protocol 超文本传输协议HTTPS Hypertext Transfer Protocol Secure 安全超文本传输协议IGMP Internet Group Management Protocol 互连网组管理协议IP Internet Protocol 网络协议MAC Media Access Control 媒体访问控制层MPEG-4 Moving Picture Exp-erts Group 移动图像专家组定义NTP Network Time Protocol 网络时间协议OSD On-screen Display 屏幕视控系统OSS Operation Support System 运营支撑系统PPPoE PPP over Ethernet 基于以太网点对点协议RTCP Real-time Transport Control Protocol 实时传输控制协议RTP Real-time Transport Protocol 实时传输协议RTSP Real-time Transport Streaming Protocol 实时传输流媒体协议SIP Session Initiation Protocol 起始会话协议S/N Signal/Noise 信噪比SOAP imple Object Access Protocol 简单对象访问协议SSL Secure Socket Layer安全套接字层STB Set Top Box 机顶盒TCP Transmission Control Protocol 传输控制协议TFTP Trivial File Transfer Protocol 简单文件传输协议TS Transport Stream 传输流UDP User Datagram Protocol 用户数据报协议UPnP Universal Plug and Play 通用即插即用USB Universal Serial Bu 通用串行总线XML Extensible Markup Language 可扩展标记语言5机顶盒定义IPTV机顶盒终端是指具备网络接入和页面信息浏览、视音频播放等交互式应用功能，可直接连接电视机音响等播放设备的多媒体终端。

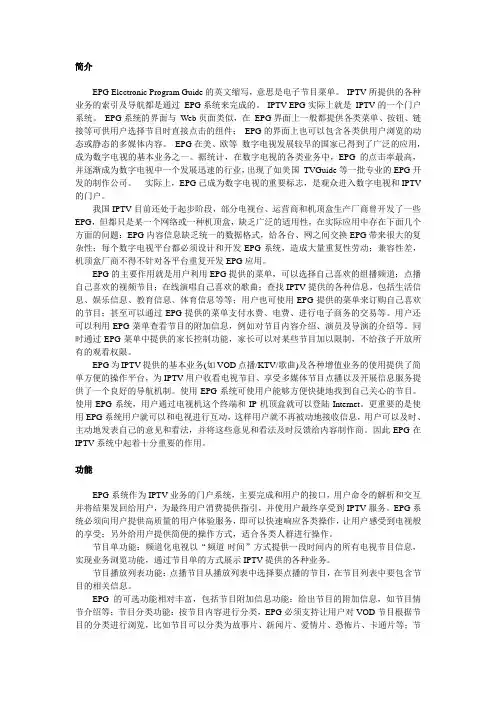

简介EPG Electronic Program Guide的英文缩写，意思是电子节目菜单。
IPTV所提供的各种业务的索引及导航都是通过EPG系统来完成的。
IPTV EPG实际上就是IPTV的一个门户系统。
EPG系统的界面与Web页面类似，在EPG界面上一般都提供各类菜单、按钮、链接等可供用户选择节目时直接点击的组件；EPG的界面上也可以包含各类供用户浏览的动态或静态的多媒体内容。
EPG在美、欧等数字电视发展较早的国家已得到了广泛的应用，成为数字电视的基本业务之一。
据统计，在数字电视的各类业务中，EPG的点击率最高，并逐渐成为数字电视中一个发展迅速的行业，出现了如美国TVGuide等一批专业的EPG开发的制作公司。
实际上，EPG已成为数字电视的重要标志，是观众进入数字电视和IPTV 的门户。
我国IPTV目前还处于起步阶段，部分电视台、运营商和机顶盒生产厂商曾开发了一些EPG，但都只是某一个网络或一种机顶盒，缺乏广泛的适用性，在实际应用中存在下面几个方面的问题：EPG内容信息缺乏统一的数据格式，给各台、网之间交换EPG带来很大的复杂性；每个数字电视平台都必须设计和开发EPG系统，造成大量重复性劳动；兼容性差，机顶盒厂商不得不针对各平台重复开发EPG应用。
EPG的主要作用就是用户利用EPG提供的菜单，可以选择自己喜欢的组播频道；点播自己喜欢的视频节目；在线演唱自己喜欢的歌曲；查找IPTV提供的各种信息，包括生活信息、娱乐信息、教育信息、体育信息等等；用户也可使用EPG提供的菜单来订购自己喜欢的节目；甚至可以通过EPG提供的菜单支付水费、电费、进行电子商务的交易等。
用户还可以利用EPG菜单查看节目的附加信息，例如对节目内容介绍、演员及导演的介绍等。
同时通过EPG菜单中提供的家长控制功能，家长可以对某些节目加以限制，不给孩子开放所有的观看权限。
EPG为IPTV提供的基本业务(如VOD点播/KTV/歌曲)及各种增值业务的使用提供了简单方便的操作平台，为IPTV用户收看电视节目、享受多媒体节目点播以及开展信息服务提供了一个良好的导航机制。

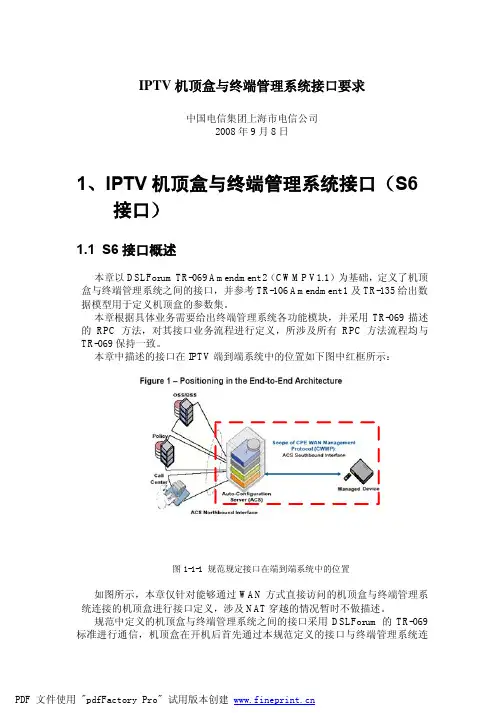

IPTV机顶盒与终端管理系统接口要求中国电信集团上海市电信公司2008年9月8日1、IPTV机顶盒与终端管理系统接口（S6接口）1.1 S6接口概述本章以DSLForum TR-069 Amendment 2（CWMP V1.1）为基础，定义了机顶盒与终端管理系统之间的接口，并参考TR-106 Amendment 1及TR-135给出数据模型用于定义机顶盒的参数集。
本章根据具体业务需要给出终端管理系统各功能模块，并采用TR-069描述的RPC方法，对其接口业务流程进行定义，所涉及所有RPC方法流程均与TR-069保持一致。
本章中描述的接口在IPTV端到端系统中的位置如下图中红框所示：图1-1-1 规范规定接口在端到端系统中的位置如图所示，本章仅针对能够通过W AN方式直接访问的机顶盒与终端管理系统连接的机顶盒进行接口定义，涉及NA T穿越的情况暂时不做描述。
规范中定义的机顶盒与终端管理系统之间的接口采用DSLForum的TR-069标准进行通信，机顶盒在开机后首先通过本规范定义的接口与终端管理系统连接，无论机顶盒是否通过终端管理系统的认证，都将继续访问业务认证系统进行业务使用认证。
本规范中定义的机顶盒与终端管理系统之间具有以下接口模块：1)注册认证接口（S6 - 1）2)业务与配置管理接口（S6 - 2）3)版本管理接口（S6 - 3）4)业务性能监测接口（S6 - 4）5)故障诊断接口（S6 - 5）5)故障诊断接口（S6 - 5）故障诊断接口（S6 – 5）用于终端管理系统发起机顶盒自检或机顶盒故障上报。
1.2 机顶盒与终端管理系统的接口安全本节中描述机顶盒与终端管理系统安全连接的建立过程，后续所有流程均需满足本节中规定的安全连接方式。
1.2.1 机顶盒主动发起的安全连接流程图1-2-1-1 机顶盒主动发起的安全连接流程1、机顶盒通过HTTP Digest Authentication发起与终端管理系统的认证连接，连接方式遵循RFC 2617的规定。
.

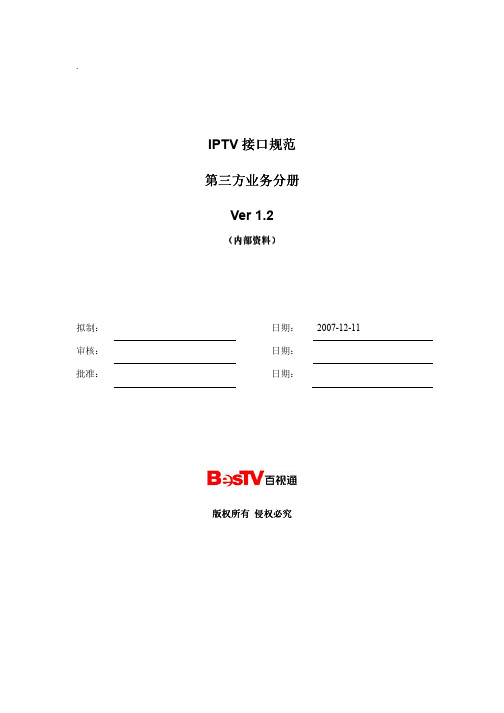

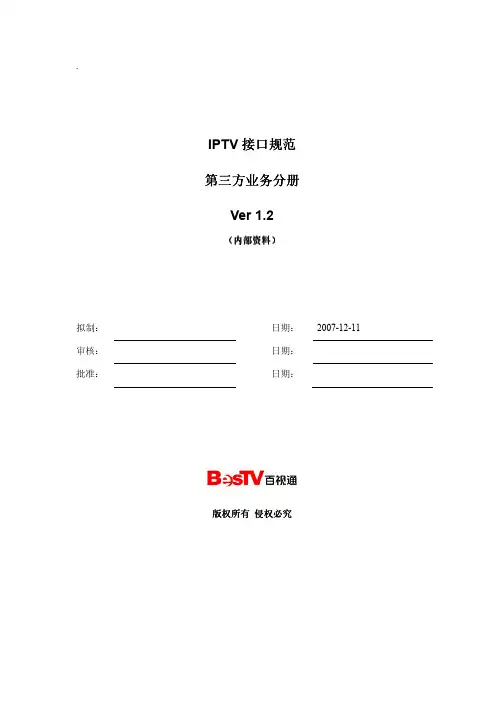

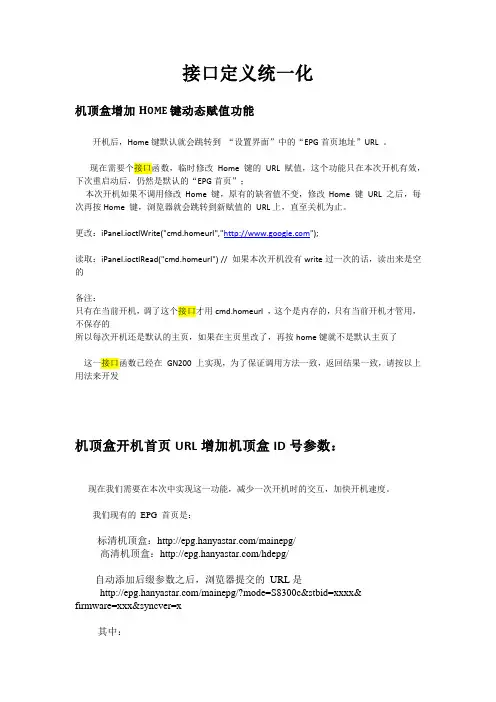

IPTV接口规范
第三方业务分册
拟制：余瑞华日期：2007-12-11 审核：日期：
批准：日期：
版权所有侵权必究
目录
IPTV接口规范 (1)
1背景 (4)
2接口规范 (5)
2.1EPG—〉thirdPage接口说明 (5)
2.2ThirdPage—〉EPG接口说明 (5)
2.3页面跳转流程
8
关键词：
<列出本文档中的关键词语>
摘要：
<简要描述本文档的功能及文档中定义了哪些内容> 缩略语清单：
<列出文档中出现的所有缩略语及其解释>
参考资料清单：
<列出所有参考文献 >
1 背景
IPTV业务除了其本身的基本视频类业务以外，更大的赢利点也在于其强大的内容集成平台可以集成不同种第三方的内容在平台上展现，为了能够更好更多的集成第三方类业务，需要对系统平台与第三方业务之间定义一共同的调用接口，此接口包括以下2个方面：
1）EPG与第三方之间跳转的接口
2）第三方与EPG之间的跳转接口
注意：由于Word原因，本接口中所涉及的所有字段首字母为小写。
2 接口规范
2.1 EPG—〉thirdPage接口说明
承载协议：http
接口方向：C –〉S
调用接口：HTTP GET 方法
接口地址：http://thirdPage?epg_info=EPG_INFO
接口功能：从厂商EPG转入第三方页面
备注说明: EPG-〉ThirdPage
EPG_INFO需要满足以下条件：
1）通过参数传递给第三方页面的一些用户以及系统信息。
2）以XML形式传递
需要自动进行URL_ENCODE The EPG_INFO xml format:
参数如下：
例子：
http://ThirdPage_URL?epg_info=<server_ip>play_vod</server_ip><group_name>group</group_ name><group_path>group_path</group_path><oss_user_id>888888</oss_user_id><page_url>ht tp://epgURL</ page_url>
2.2 ThirdPage—〉EPG接口说明
承载协议：http
接口方向：C –〉S
调用接口：HTTP GET 方法
接口地址：http://EPG_URL?vas_info=VAS_INFO
接口功能：从第三方页面转入厂商EPG
备注说明: ThirdPage -〉EPG（包括视频调用）
VAS_INFO需要满足以下条件：
1）通过参数传递给第三方页面的一些用户以及系统信息。
2）以XML形式传递
3）需要自动进行URL_ENCODE
参数如下：
注：在goto_page模式下，如果是other模式，type和code也必须要填。
例子：
http://EPG_URL?vas_info=<vas_action>play_vod</vas_action><vod_order_no>888888</vod_or der_no><vas_back_url>http://vas_ip/vas_portal.php</vas_back_url>
2.3 页面跳转流程。
